建模与材质

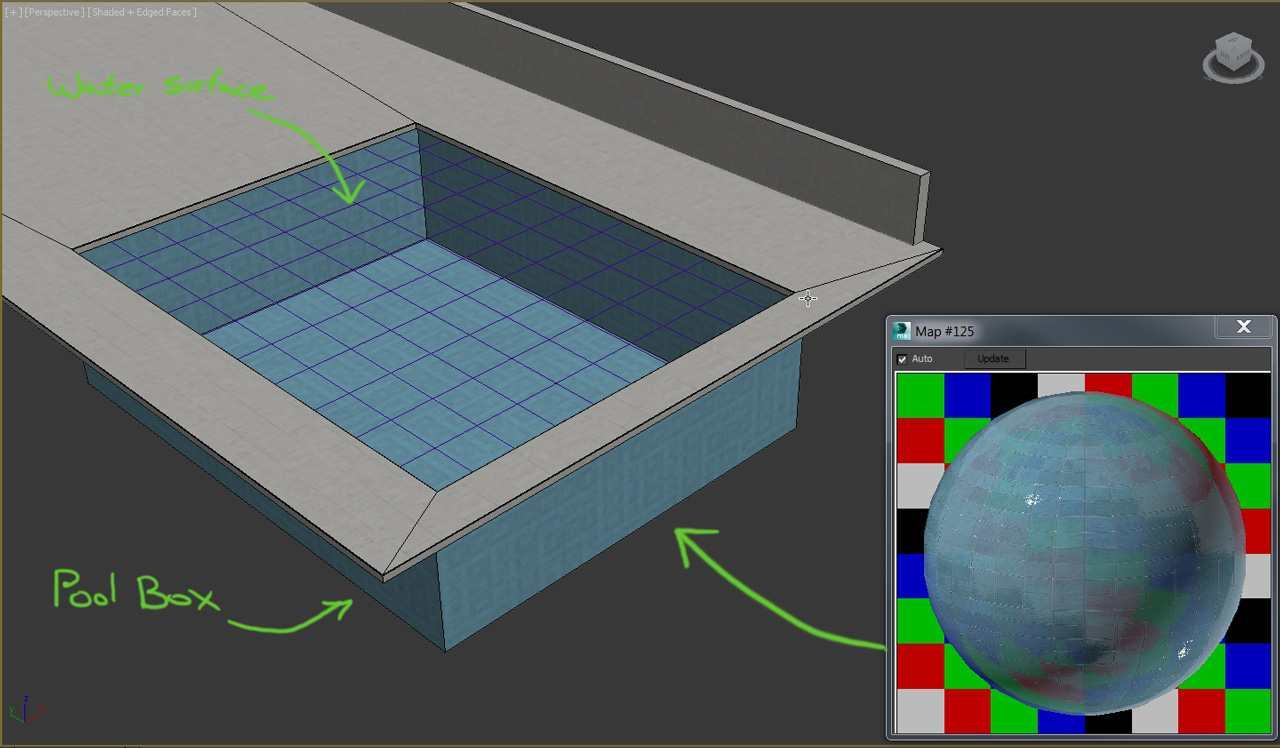

在添加泳池水caustics效应之前，我将首先创建一个非常简单的游泳池模型，一个能承载创意云和你的爱的游泳池，将一个简单的box转换为可编辑的多边形，并删除顶部多边形，挤出一些厚度。对于材质，这里使用浅蓝色的mosaic纹理，这将给以后的水的好的细节和颜色。水的表面只是一个覆盖整个泳池区域的平面。

图1

水材质

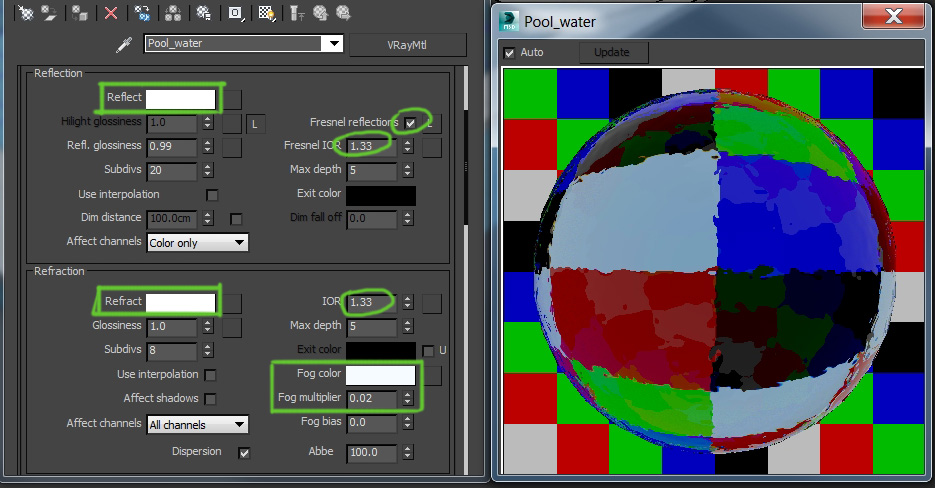

清水池很容易创建，将反射和折射颜色设置为纯白色，启用Fesnel反射，并为反射和折射设置1.33（IOR值的水）的IOR。

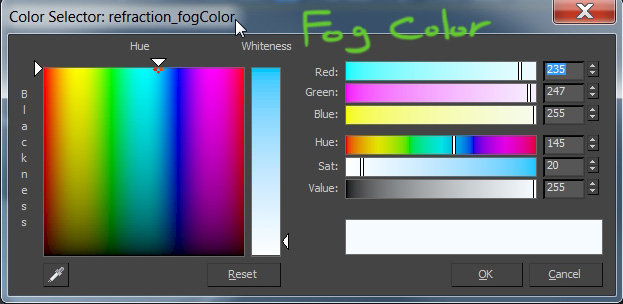

在Fog color中设置非常浅的蓝色，并将其乘数减小到约0.02，这将提高水颜色。如果水变暗，只需设置较浅的颜色或减少乘数。

图2





图3

水波可以通过各种方法创建，您可以使用displace modifier 或V-ray displacement模块使表面变形，或者创意云在水面上扑打，来呀，快活呀~ 皇家贵族创意云VIP用户使用了更简单的方式——bump贴图（我的天呐！）

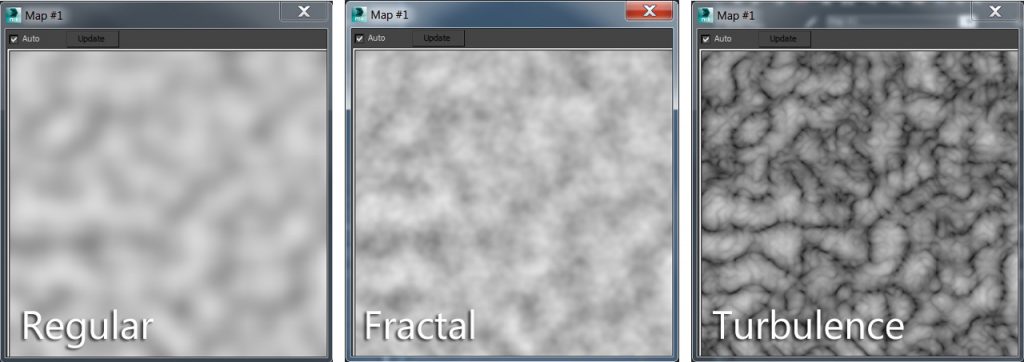

点击bump并添加一个Noise贴图，这个贴图非常有用，可以通过黑色与白色来调整噪波，使平面凹凸不平。这个贴图有3种类型的噪波：Regular、Fractal 、Turbulence。创建新材质时，可以尝试使用这些类型，直到找到合适的状态，这是为什么要测试，为什么要在创意云进行渲染测试，因为测试不要钱啊。



图4

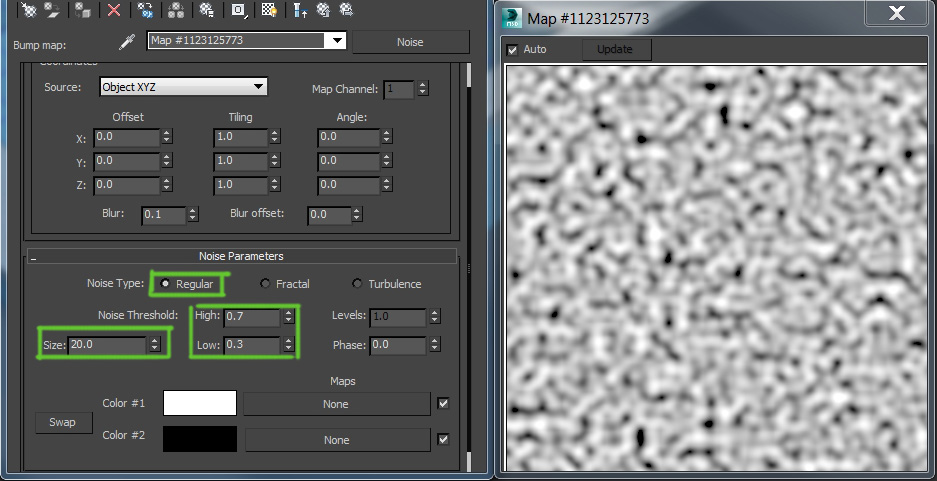

这里用了尺寸为20的regular，还通过改变噪点阈值（Noise threshold）来增加贴图的对比度，如下图所示。最后，bump amount设置为4.0以获得风平浪静的效果。

图5



焦散



图6

光是当光被弯曲表面折射或反射时发生的光学现象。光线被不平坦的表面集中，因此产生各种明亮的光线。

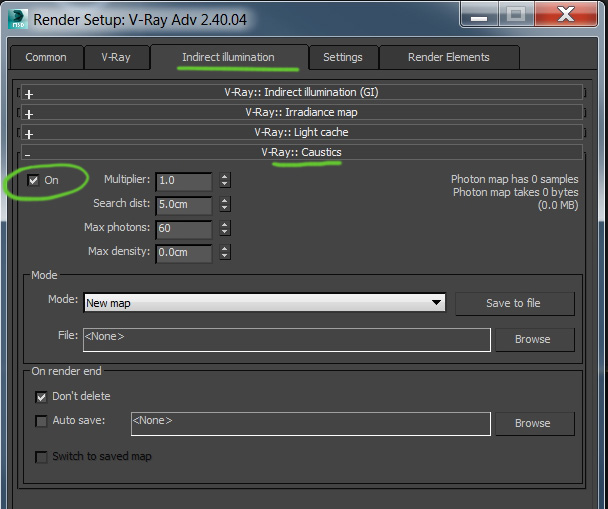

要为游泳池水创建焦散，只需在渲染设置中，Indirect illumination选项卡下打开caustics。



图6-1

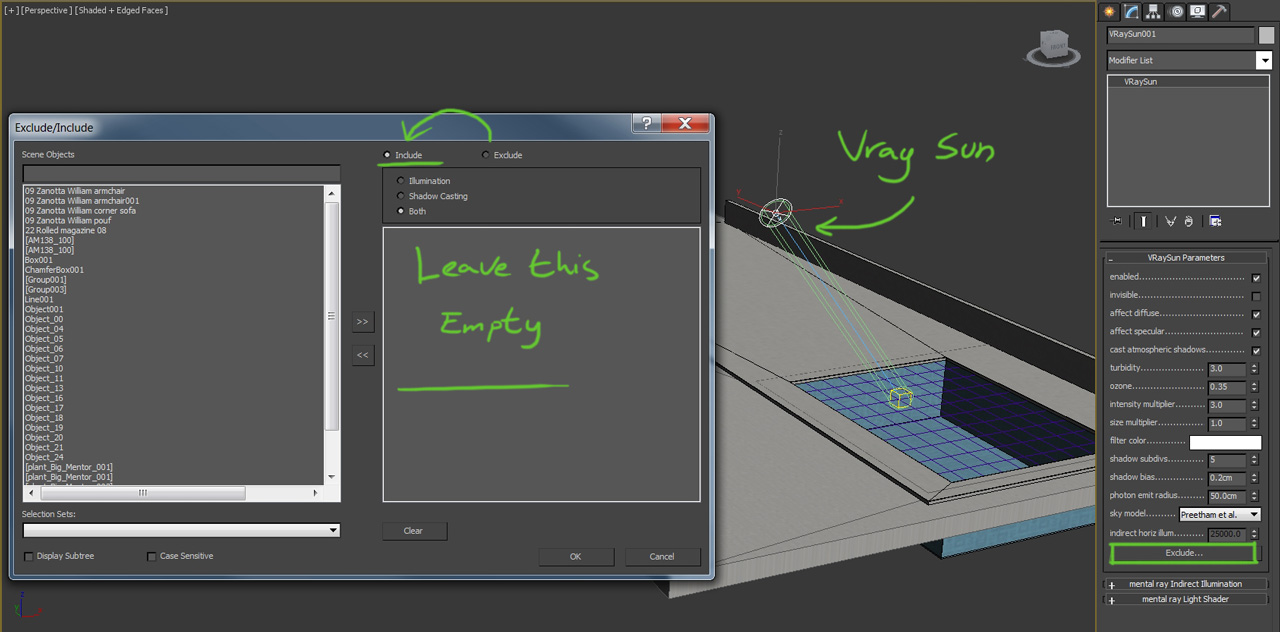

这个效果可能需要很长时间来渲染，蓝海创意云渲染客户端升级4.1.1版本，内嵌3ds max 插件，不需要经过客户端分析场景，直接上传渲染，省时，是您靠谱的渲染管家。由于焦散需要直射光来创建一个光子图，而不是使用场景中的所有光，我将创建一个单独的直接光（在这种情况下为Vray太阳），并从中排除所有对象。这样，只会计算焦散，而不会增加额外的照明。选择Vray sun，然后单击modify面板下的exclude。在弹出的窗口中，从排除到包含并将列表留空。



图7

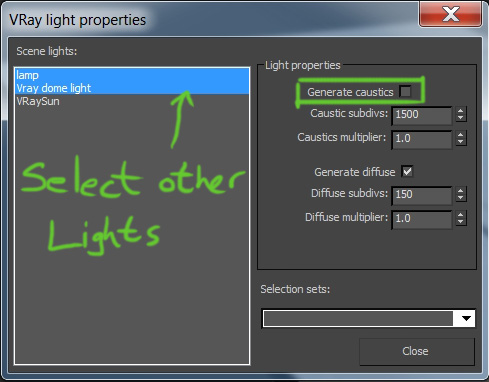

还需要选择所有其他灯，并禁用Generate caustics选项（选择lights - >右键 - > Vray属性 - >disable caustics）。



图8

注意：这里使用HDR贴图来照亮场景，所以性需要设置Vraysun 以匹配HDR图像中太阳的方向。

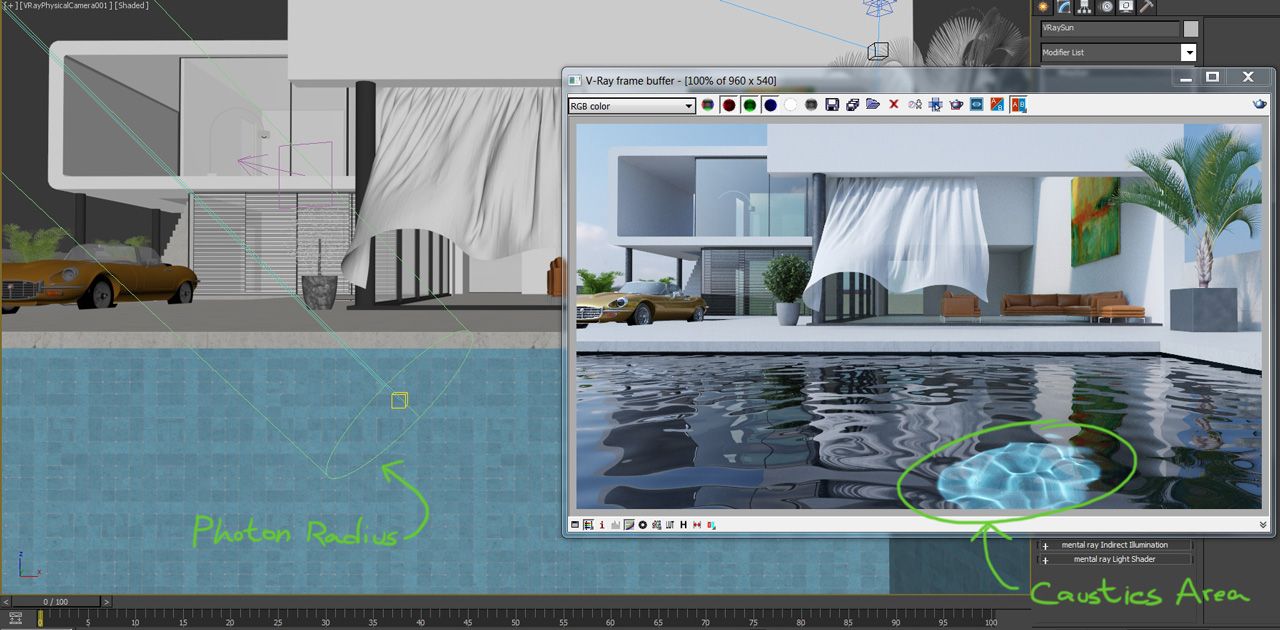

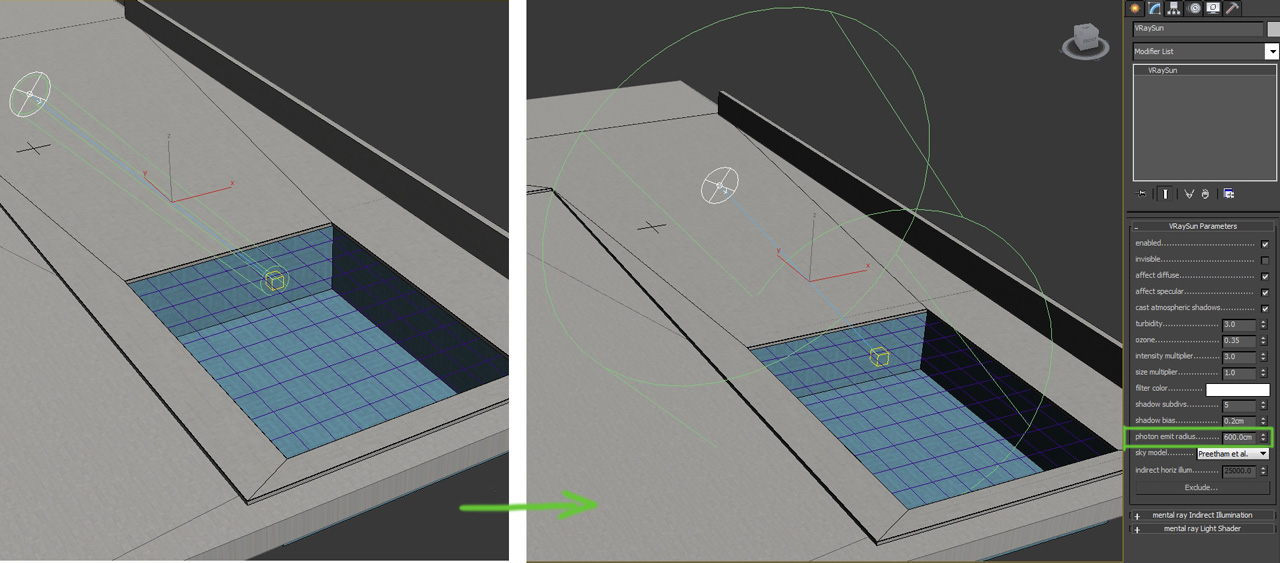

现在做一个测试渲染，去哪测试不用再说了吧，在上文中找吧~你可能这时候没有发现水中的焦散，或者只看到了一个小圈圈，这是因为焦散区域受到太阳光子半径的控制。看下图我给你指出小圈圈：右下jue那个绿色的圈圈~



图9

想要解决这个问题，那得先去创意云渲染充值，认真脸。

可以将太阳挪到水池中心，在修改面板中，增加photon emit radius（光子发射半径），直到它覆盖池。



图10

在这一点上，我们的焦散是可见的，但它们有点模糊，而不是那么明亮。我们可以在

选项中进行更改：

l Multiplier - 控制焦散强度（caustics intensity）。

l Search distance-lower值将获得更尖锐的焦散，但有一些噪点，较高的值将变得干净，但焦散

最大光子 - 与搜索距离相同。

经过几次测试，设置如下：Multiplier =  3，search distance =  3，max photon =  100。请记住，noise贴图和bump amount对焦散外观也有很大的影响。最后，将太阳光参数下的caustics subdivs从1500增加到8000，以提高质量。

注意：在水中折射下不要启用effect shadows，否则焦散不能正常工作。

光分散效应



图10-1 分散效应

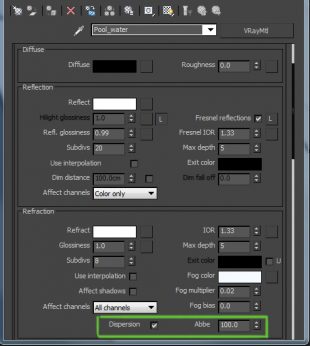

这也是一种光学现象，其中白光被分散成不同颜色的灯，如彩虹或通过棱镜的光。为了达到这个效果，你可以去水质，并在折射下进行“分散”。

Abbe控制效果的传播，较低的值使得它变得模糊和更高，使其变得尖锐，将其设置为大约100，以获得锐利的外观。



图11



渲染图
