02_Sketch布尔运算

大家好！我是U酱， 又见面啦！今天U酱给大家带来了Sketch课程的第二篇，我们一起来学习吧！

在进行图标绘制时，不得不提到的一个知识点就是布尔运算，通过对基本形状做布尔运算，可以绘制出千万种不同的图形。

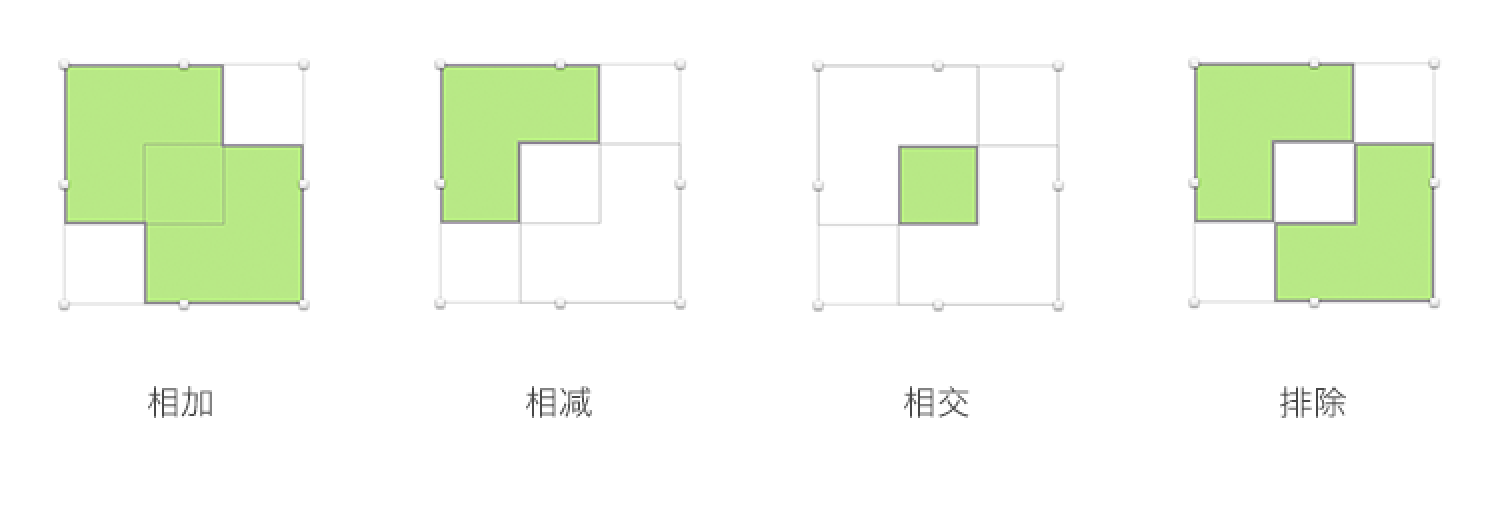

Sketch有4种不同的布尔运算，你可以根据需要来具体选择：

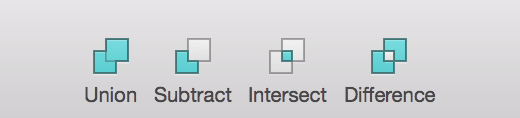

在Sketch里面，这几种布尔运算都显示在工具栏里，你会很容易找到他们，工具栏上右上角的四个蓝色符号就是布尔运算的四种形式:

为了能更好的理解四种运算的效果，举四个范例，如下：

• 范例1——相加Union

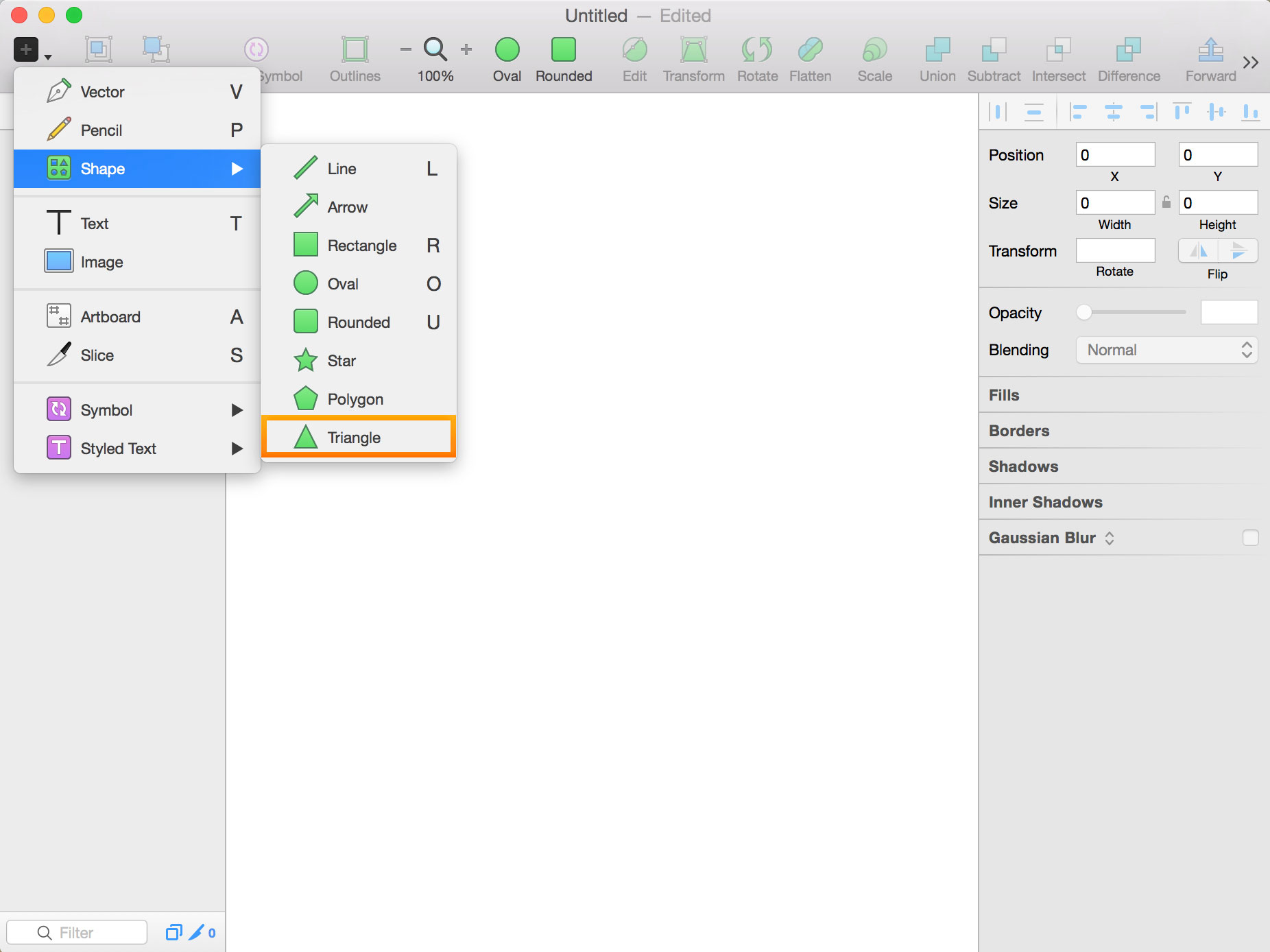

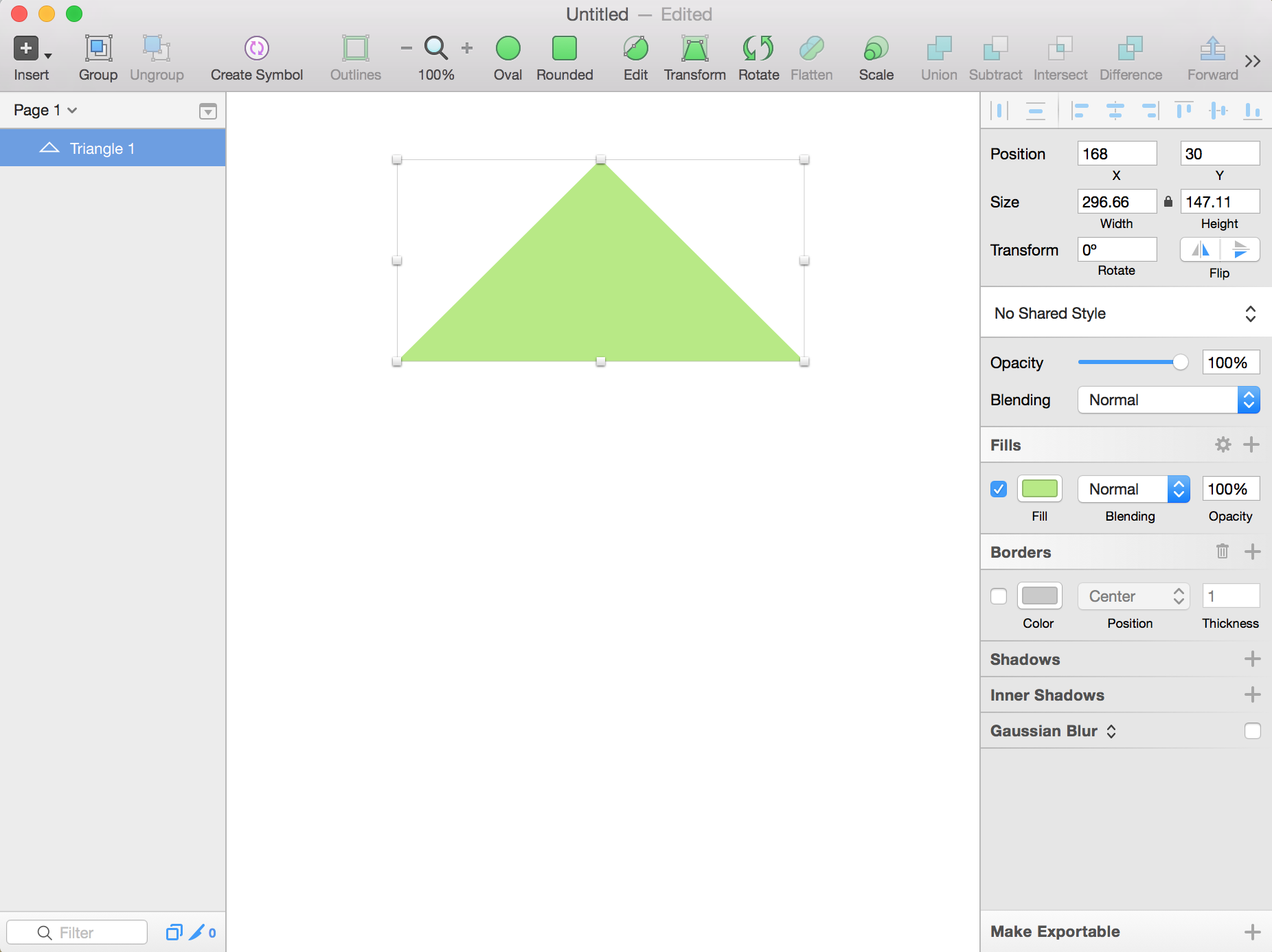

1、首先选择三角形工具制作一个三角形。

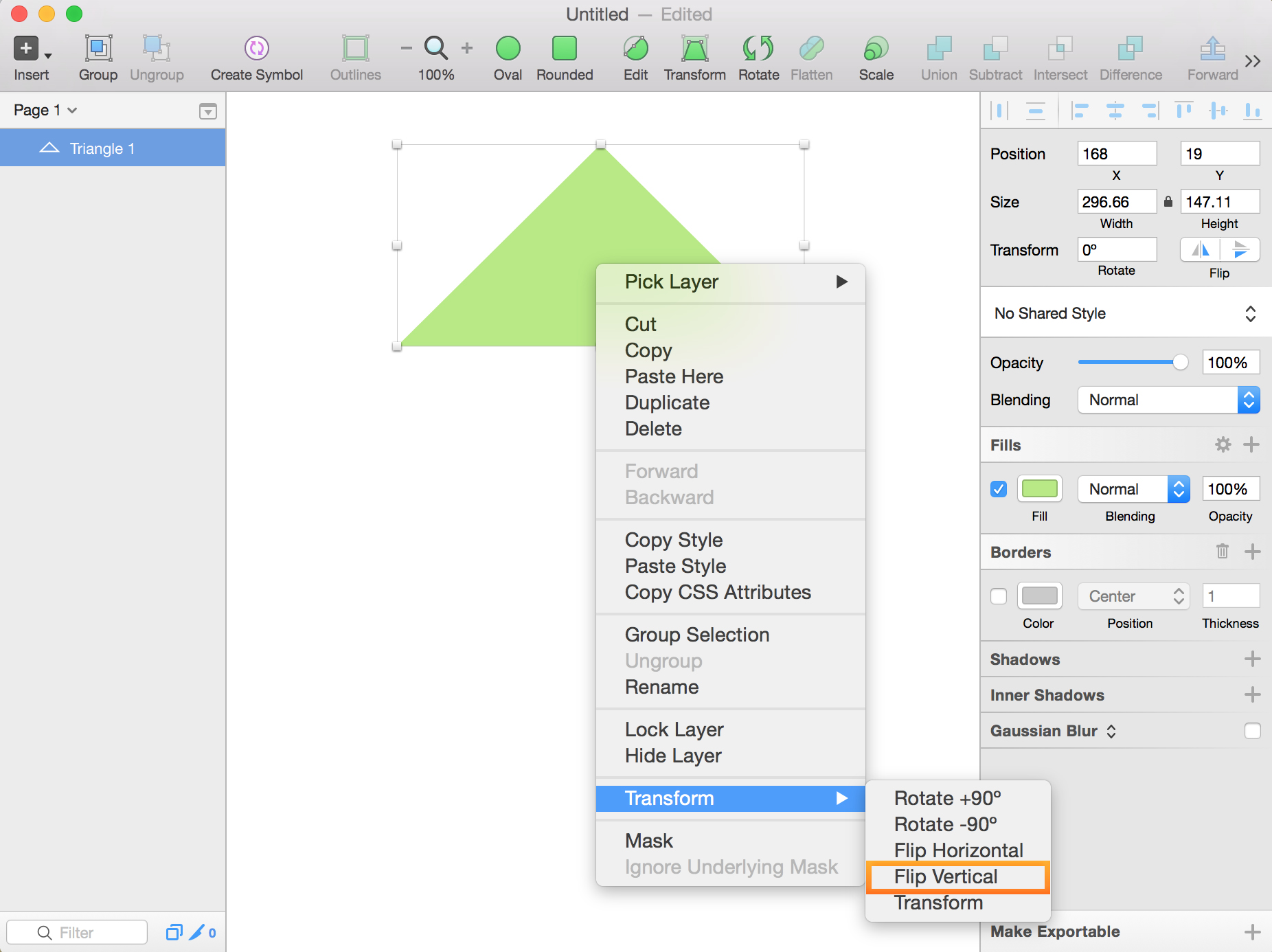

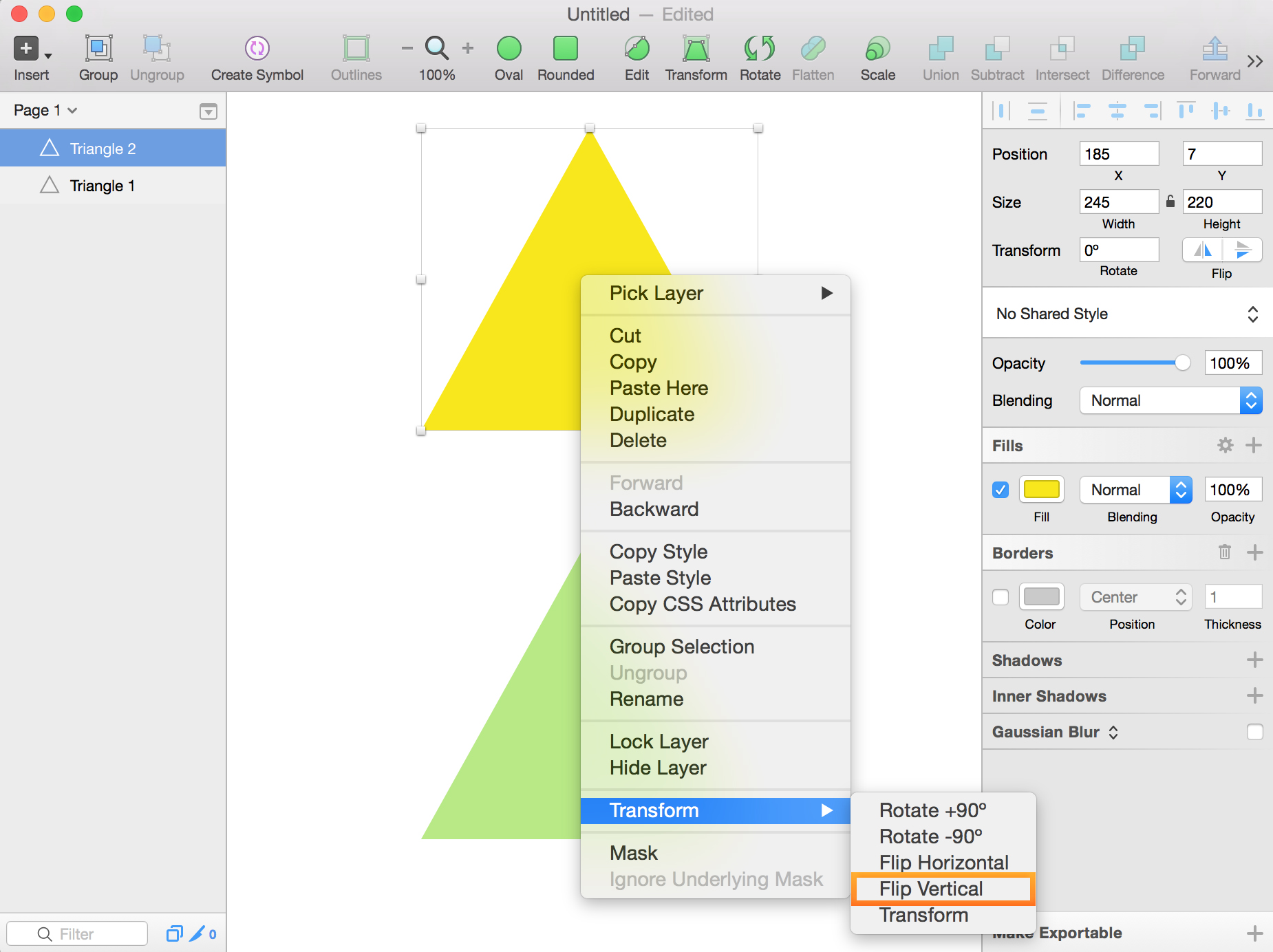

2、鼠标右键选择 Transform / Flip Vertical 可以进行垂直翻转。

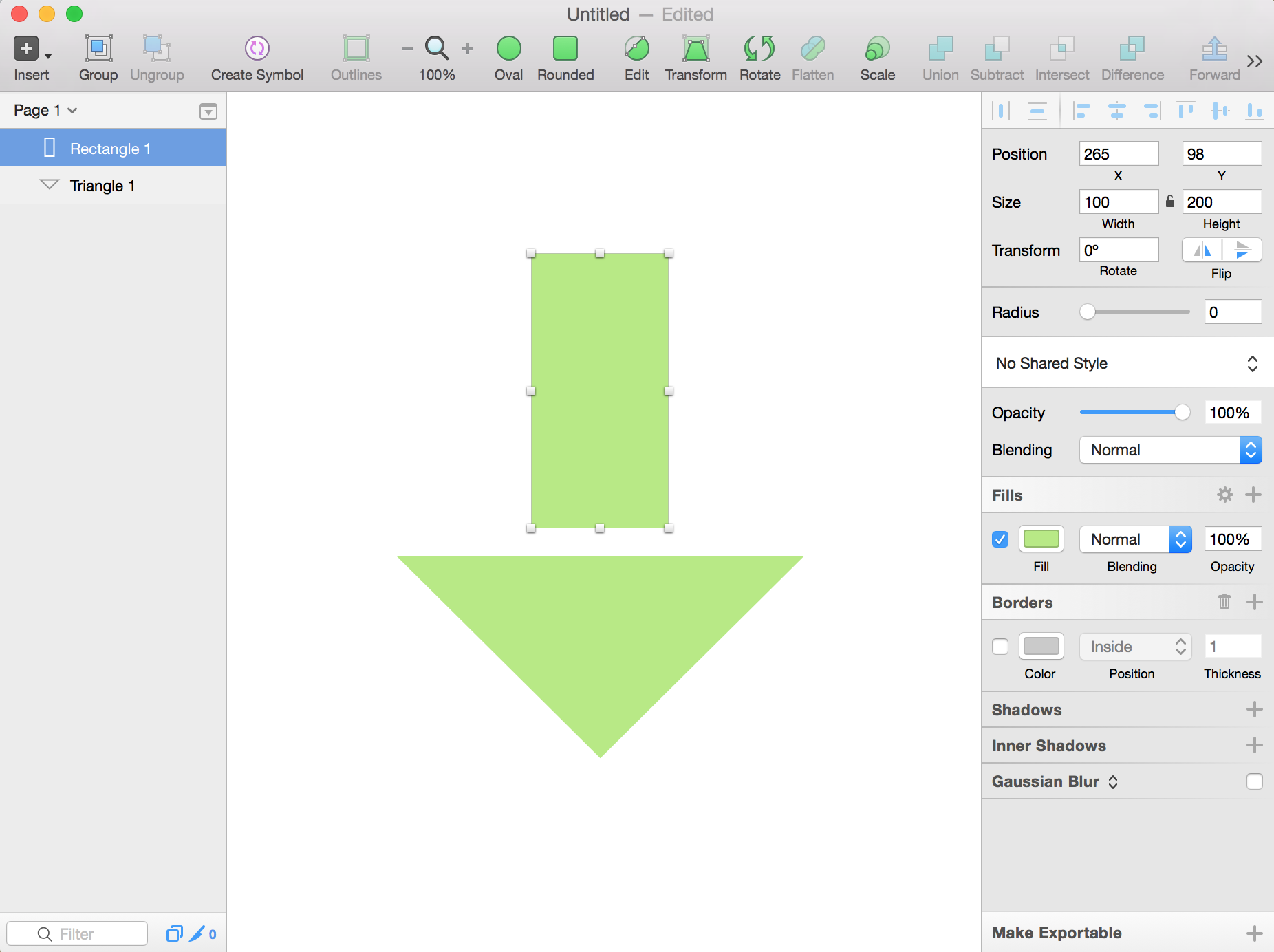

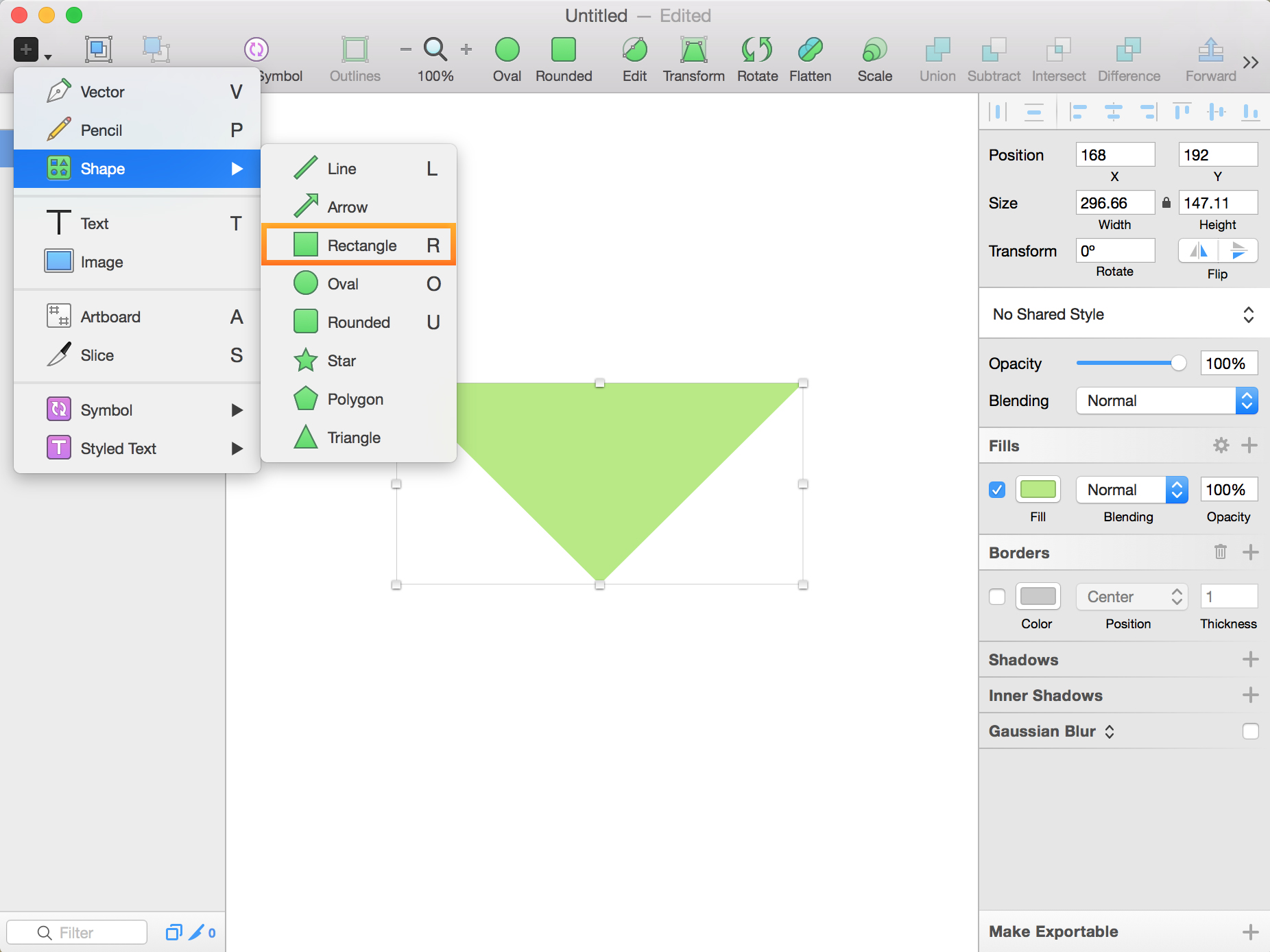

3、选择矩形工具制作一个矩形。

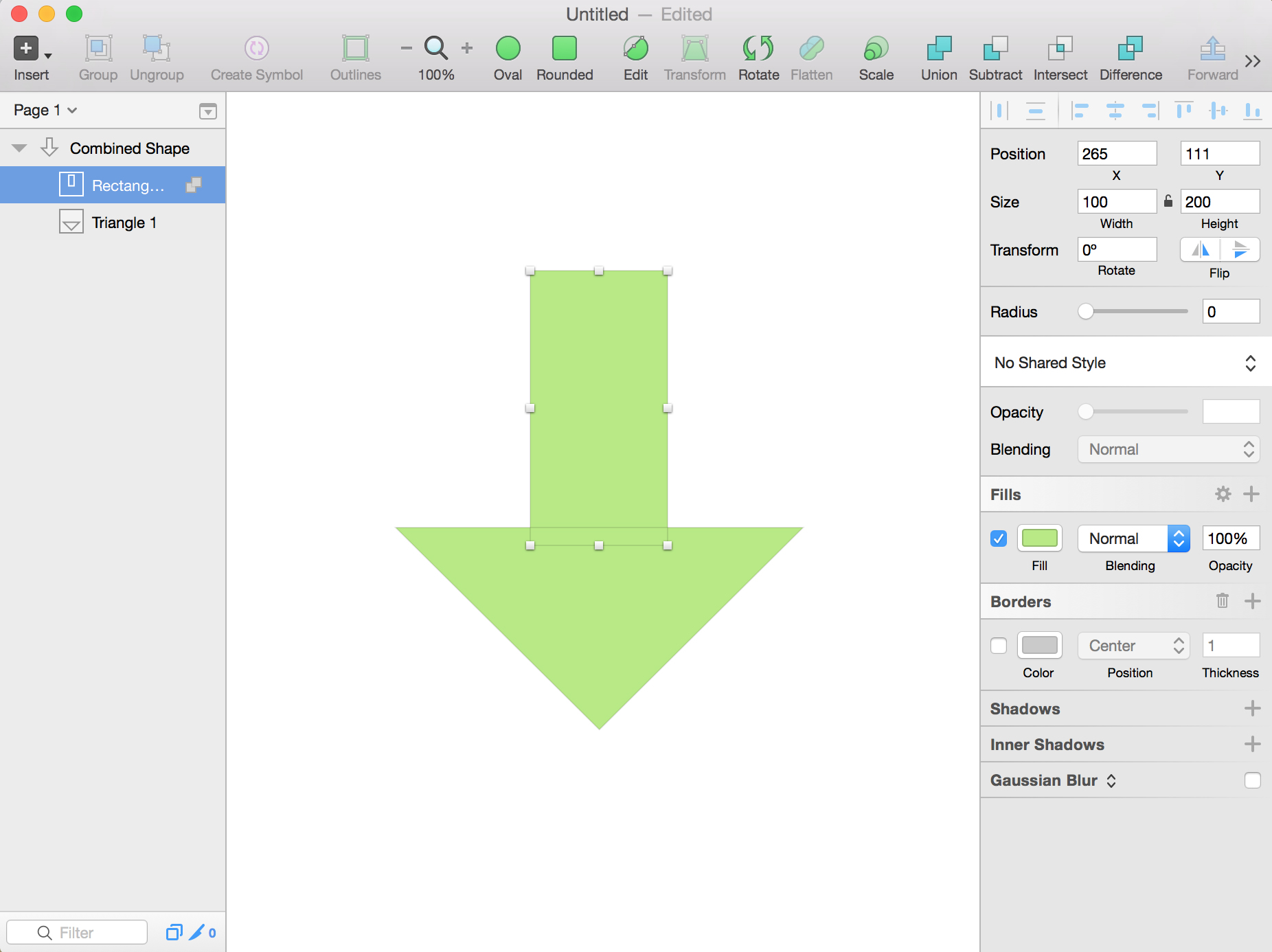

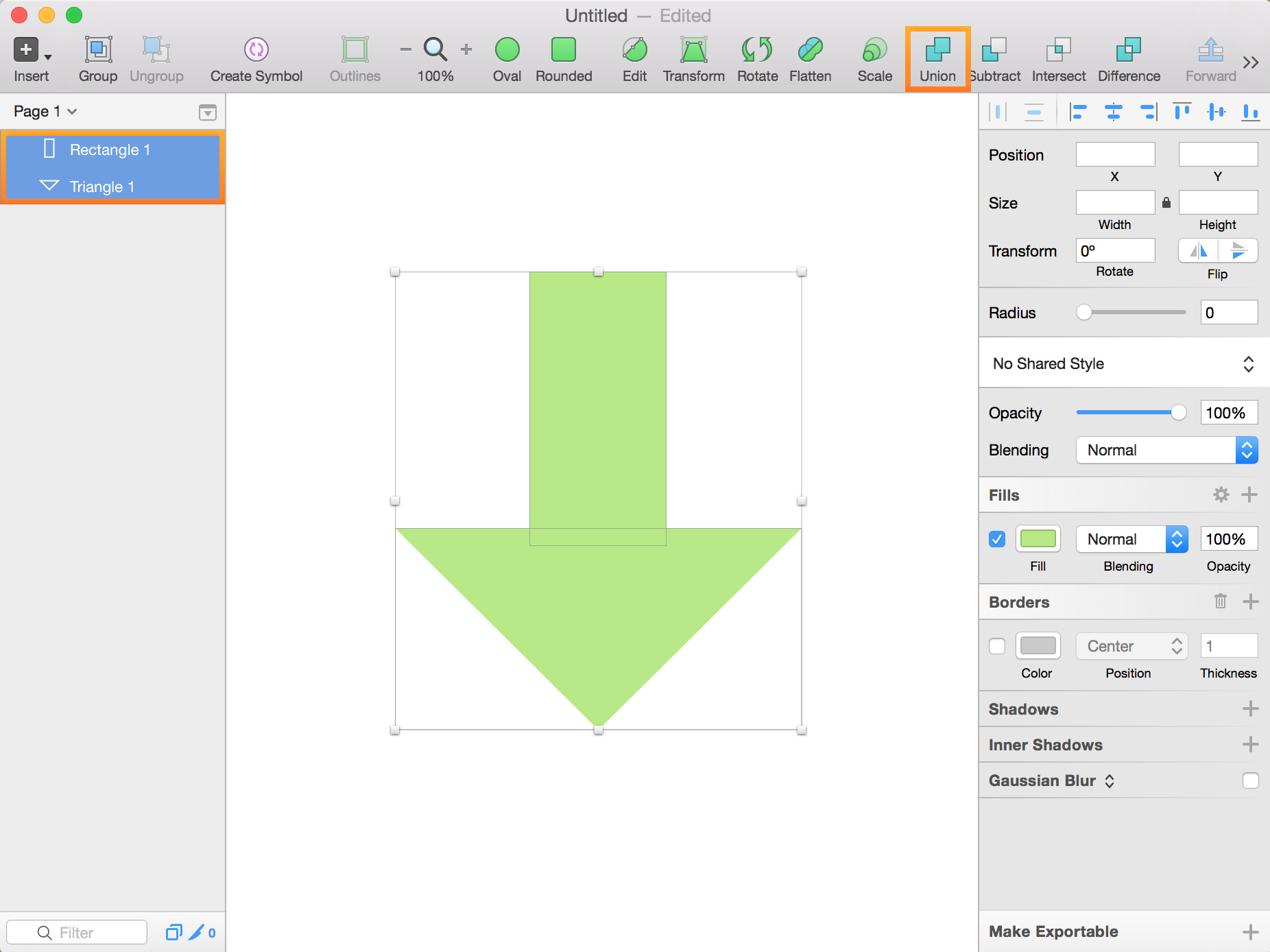

4、同时选择这两个图层，在工具栏选择Union，点击，进行形状相加。

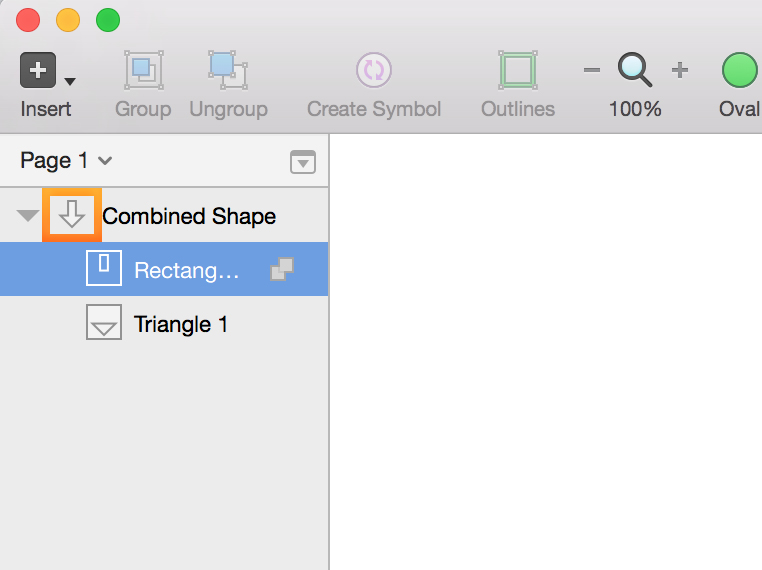

5、同时大家可以注意到，在图层列表中，进行了布尔运算的图层虽然合并为一个图层，但是在图层左侧会有小箭头，单击箭头可以展开，并分别可以对原始图层进行调整，包括位置、大小的调整。

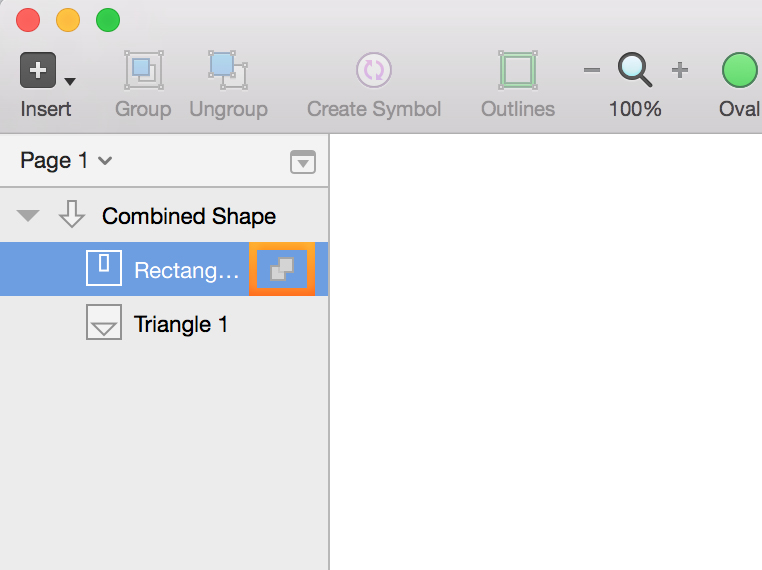

6、图层右侧显示的两个小方块，就是布尔运算的标记。

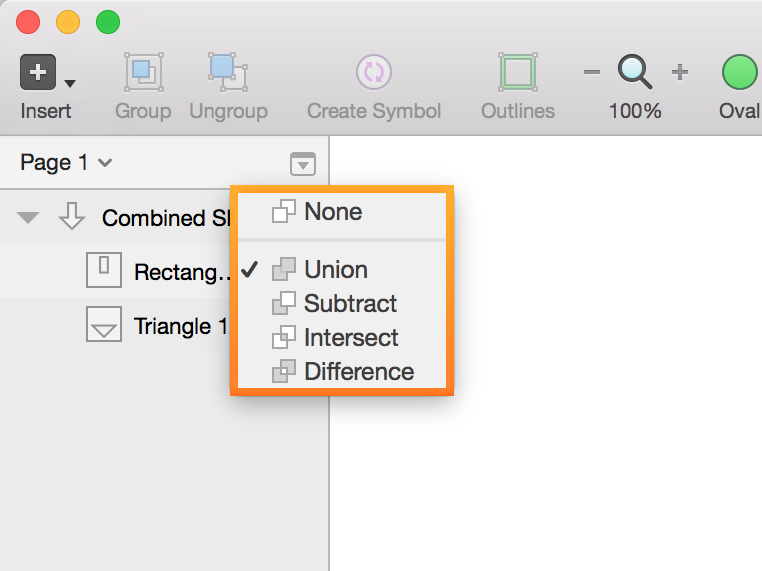

7、单击布尔运算的标记，可以快速对运算规则进行切换。若选择None，则取消布尔运算，原图层恢复成普通图层。

• 范例2——相减Subtract

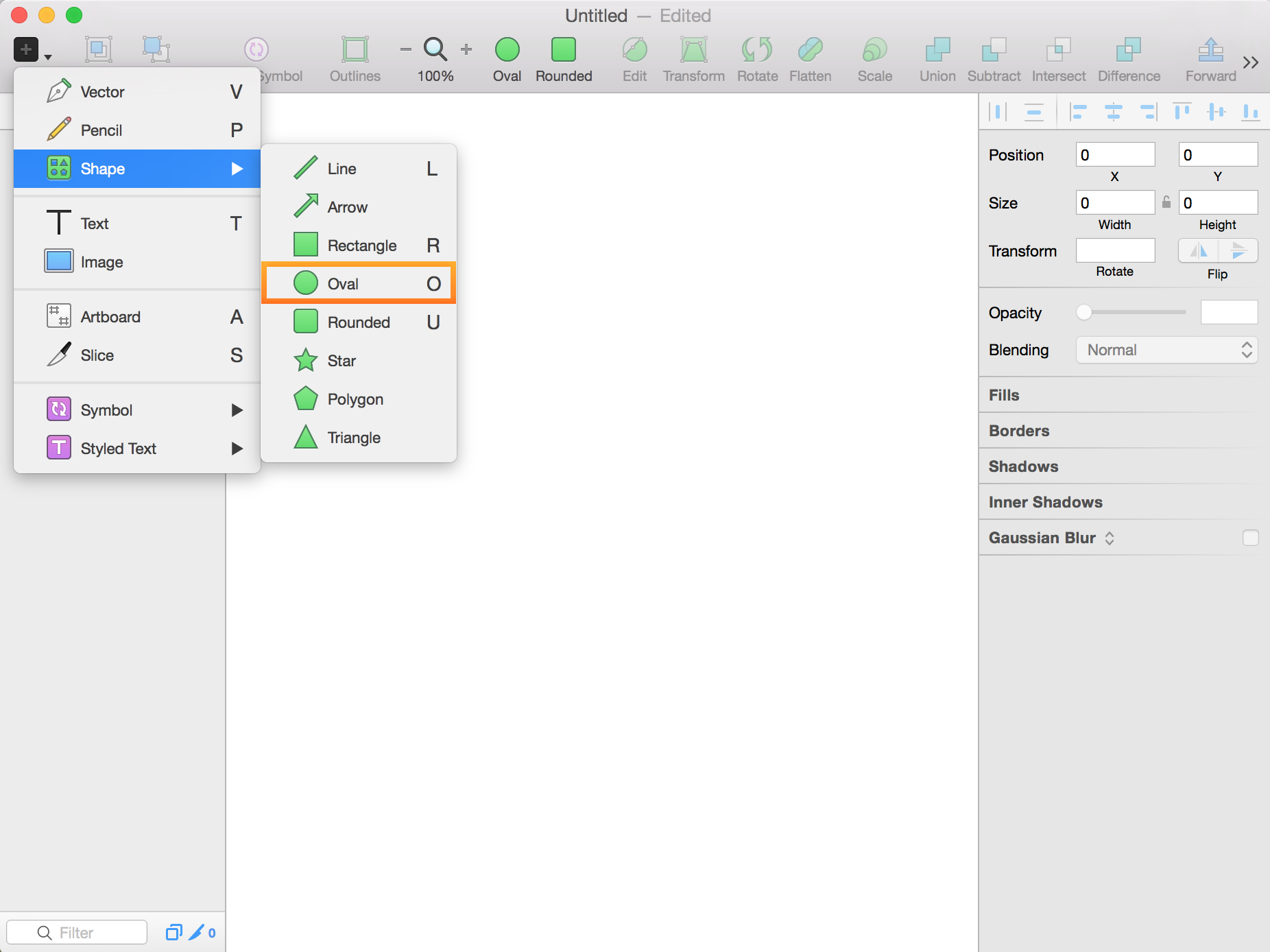

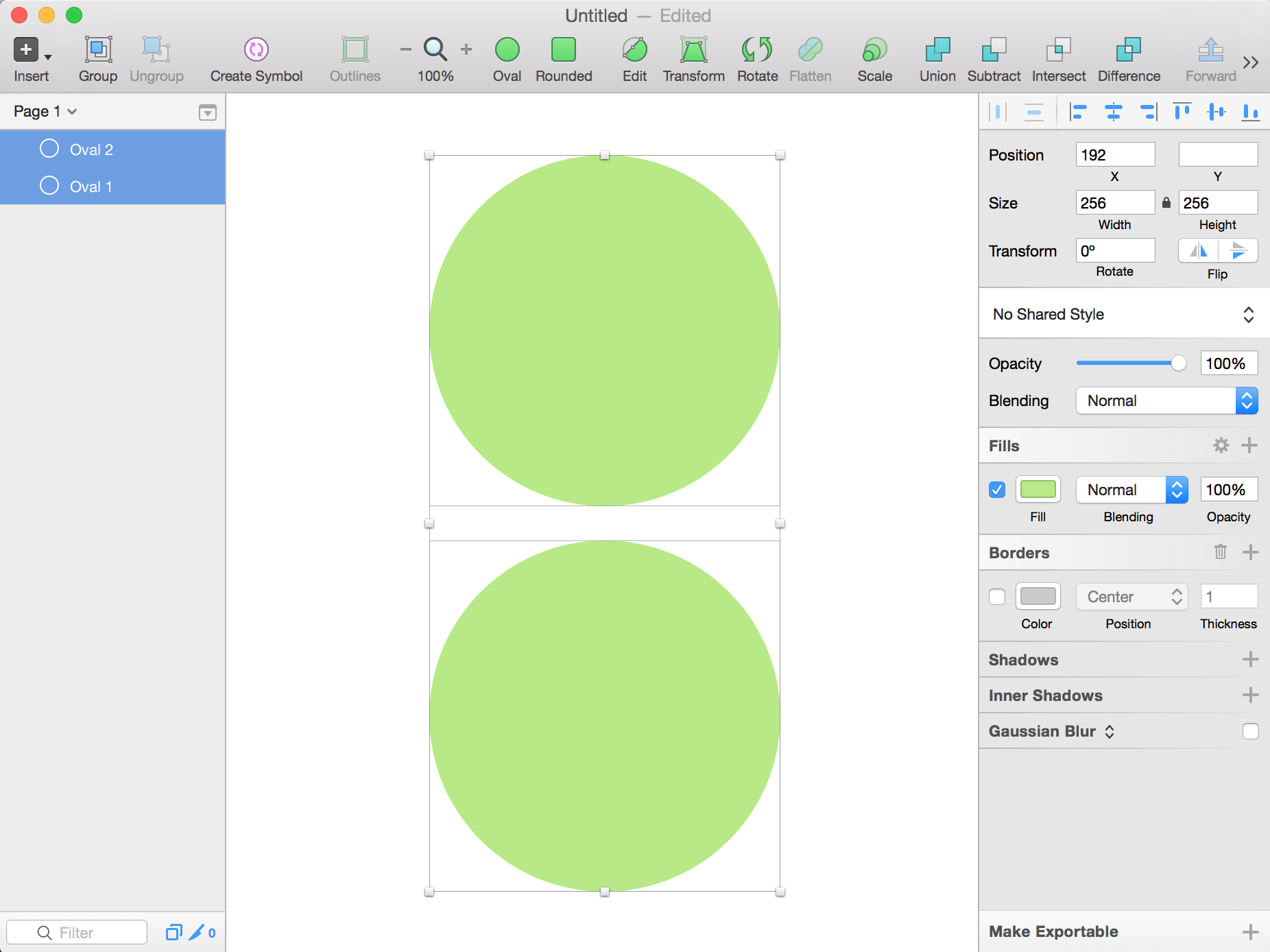

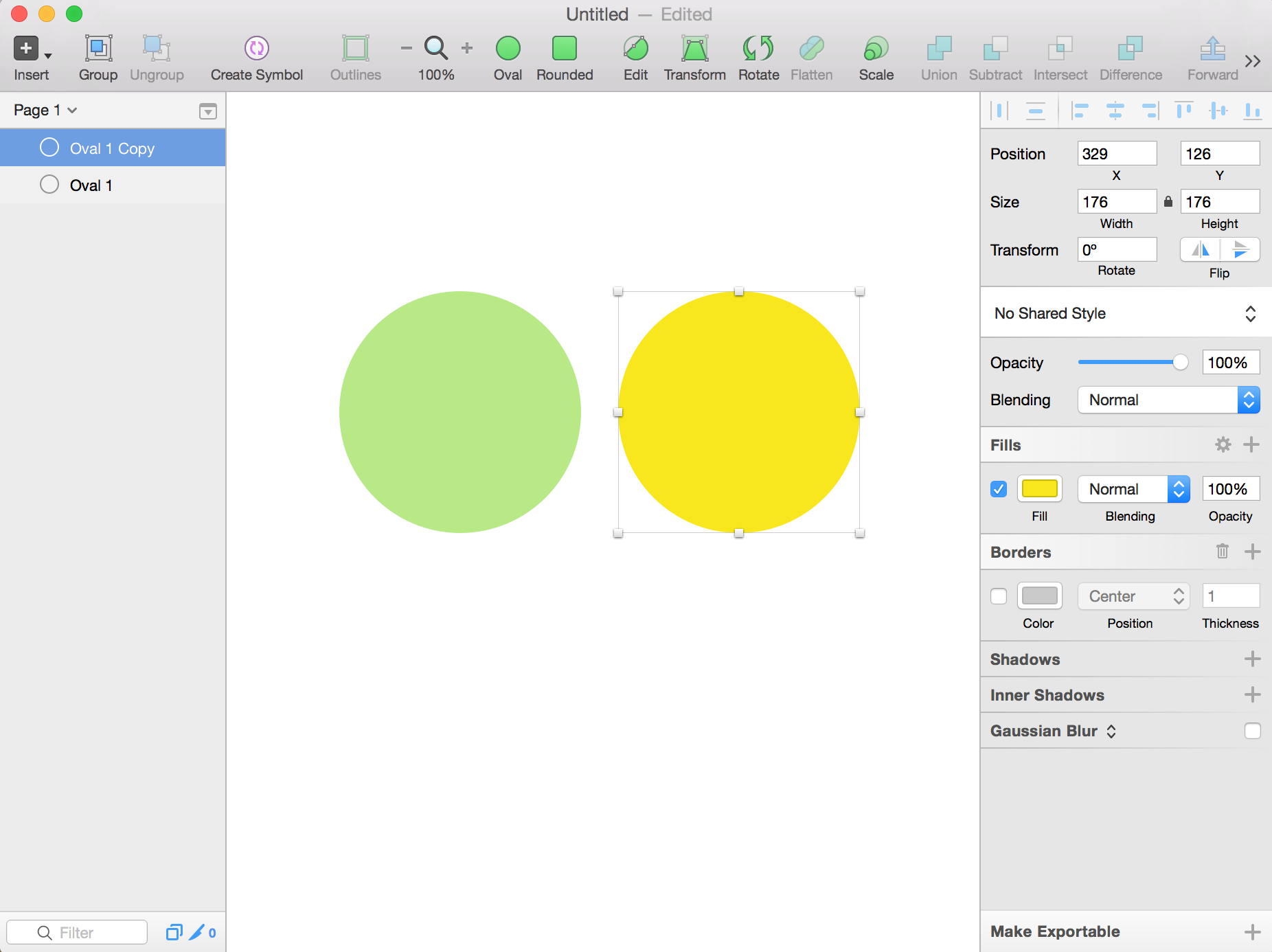

1、首先选择椭圆工具分别制作两个正圆。

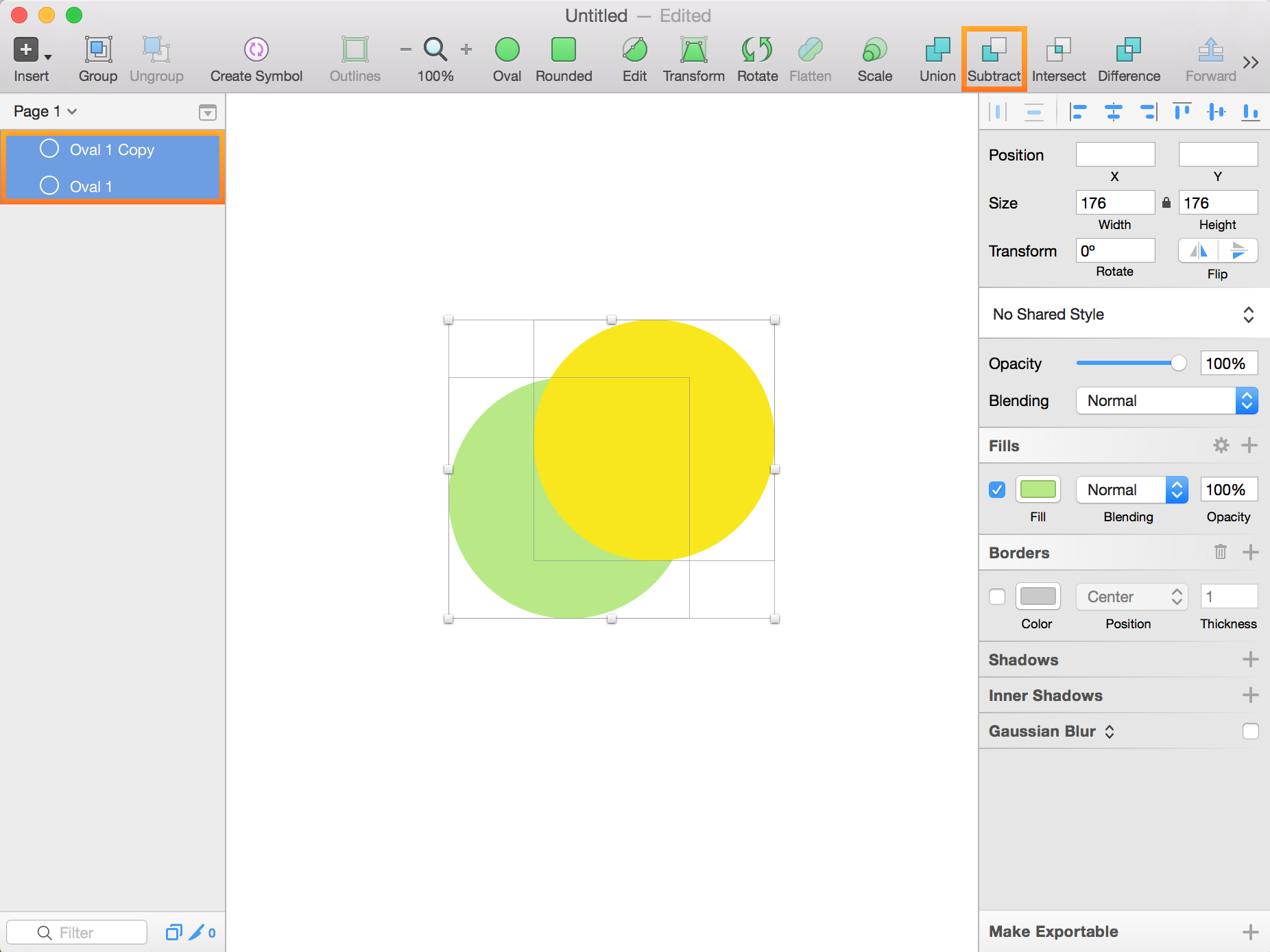

2、移动其中一个圆，使它们有一部分进行重叠，同时选择这两个图层，在工具栏选择Subtract，点击，进行形状相减。

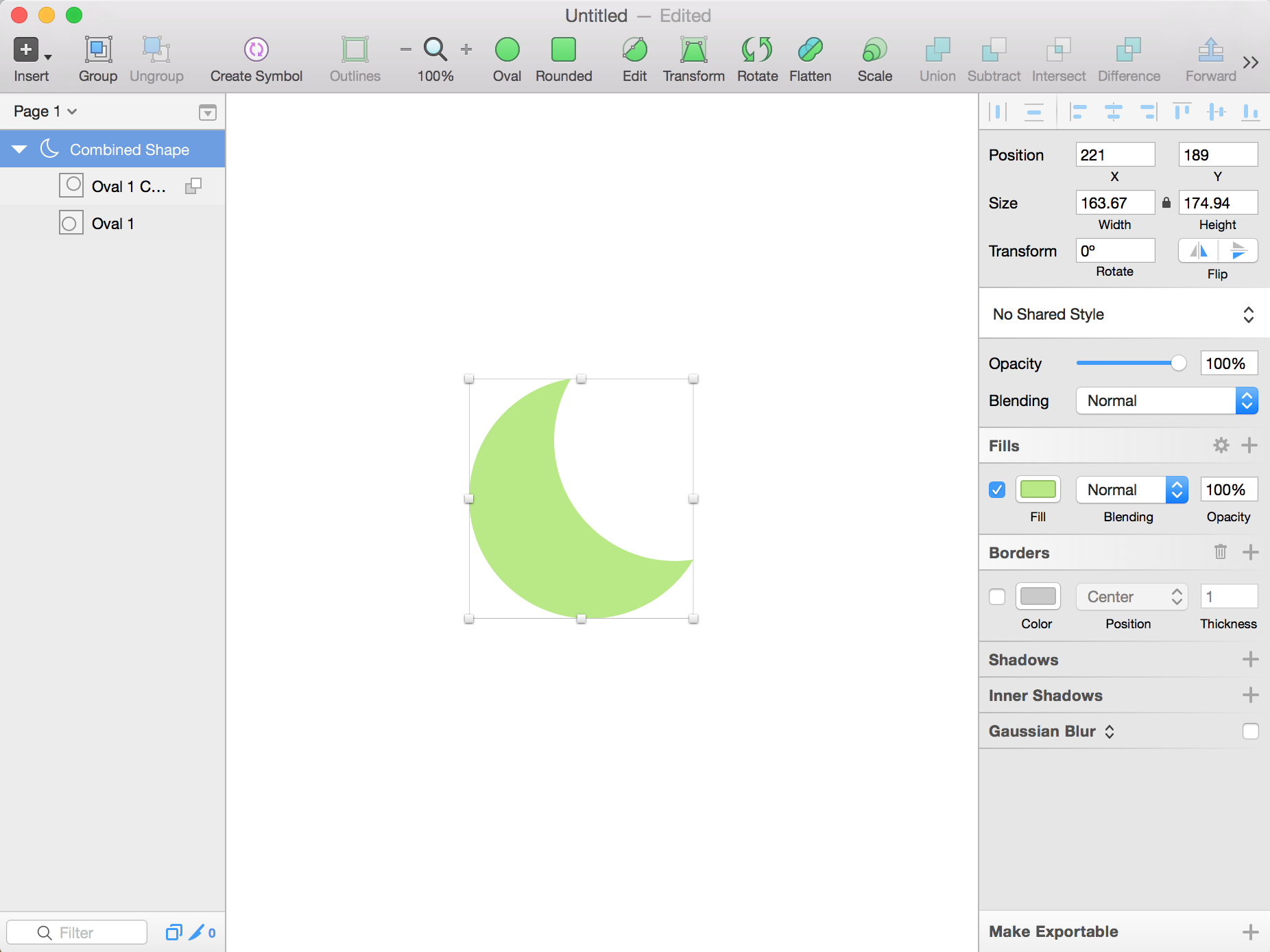

3、这个时候位于上方的形状被减去了，得到下图中的形状。

• 范例3——相交Intersect

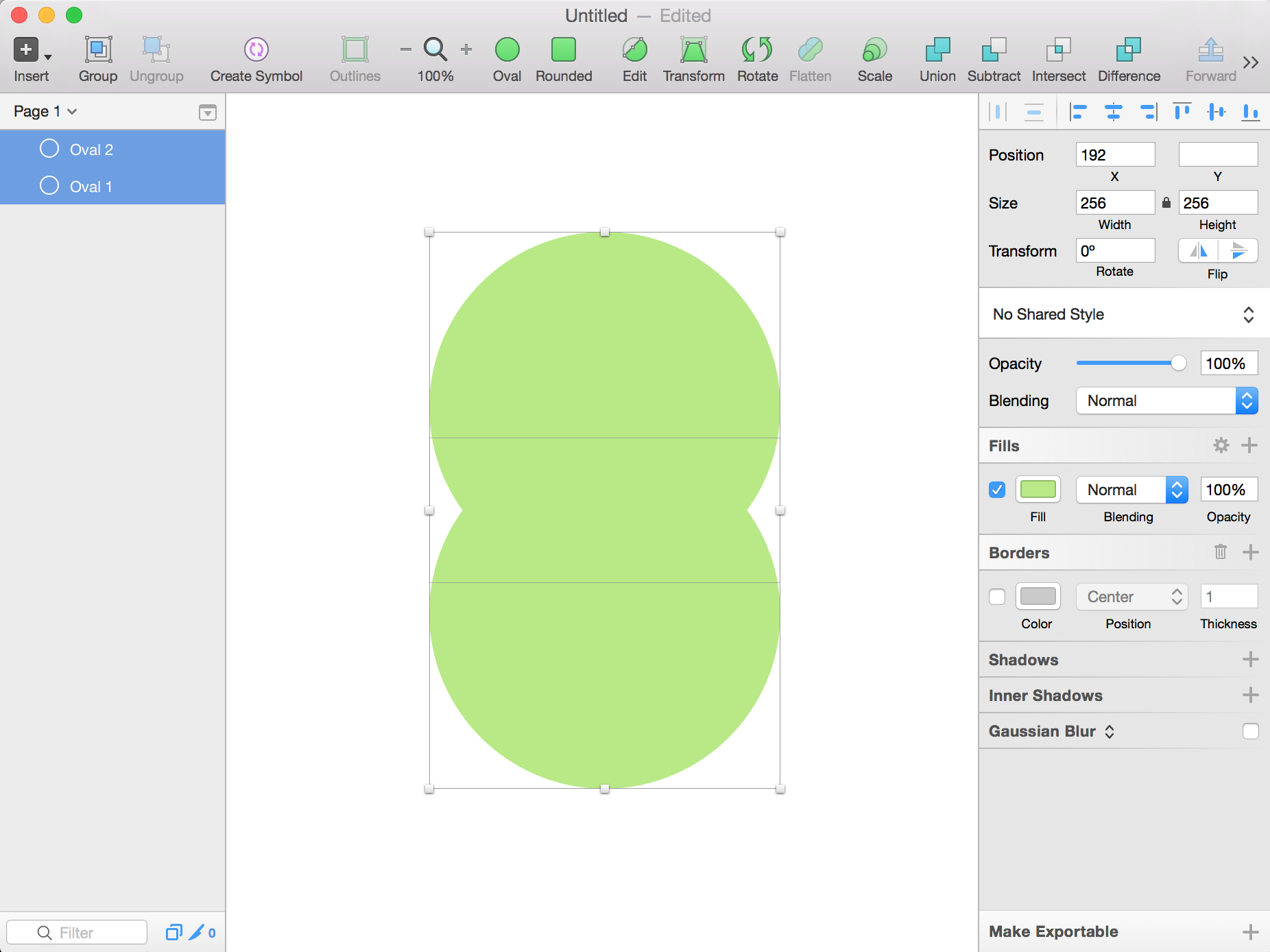

1、首先选择椭圆工具分别制作两个正圆。

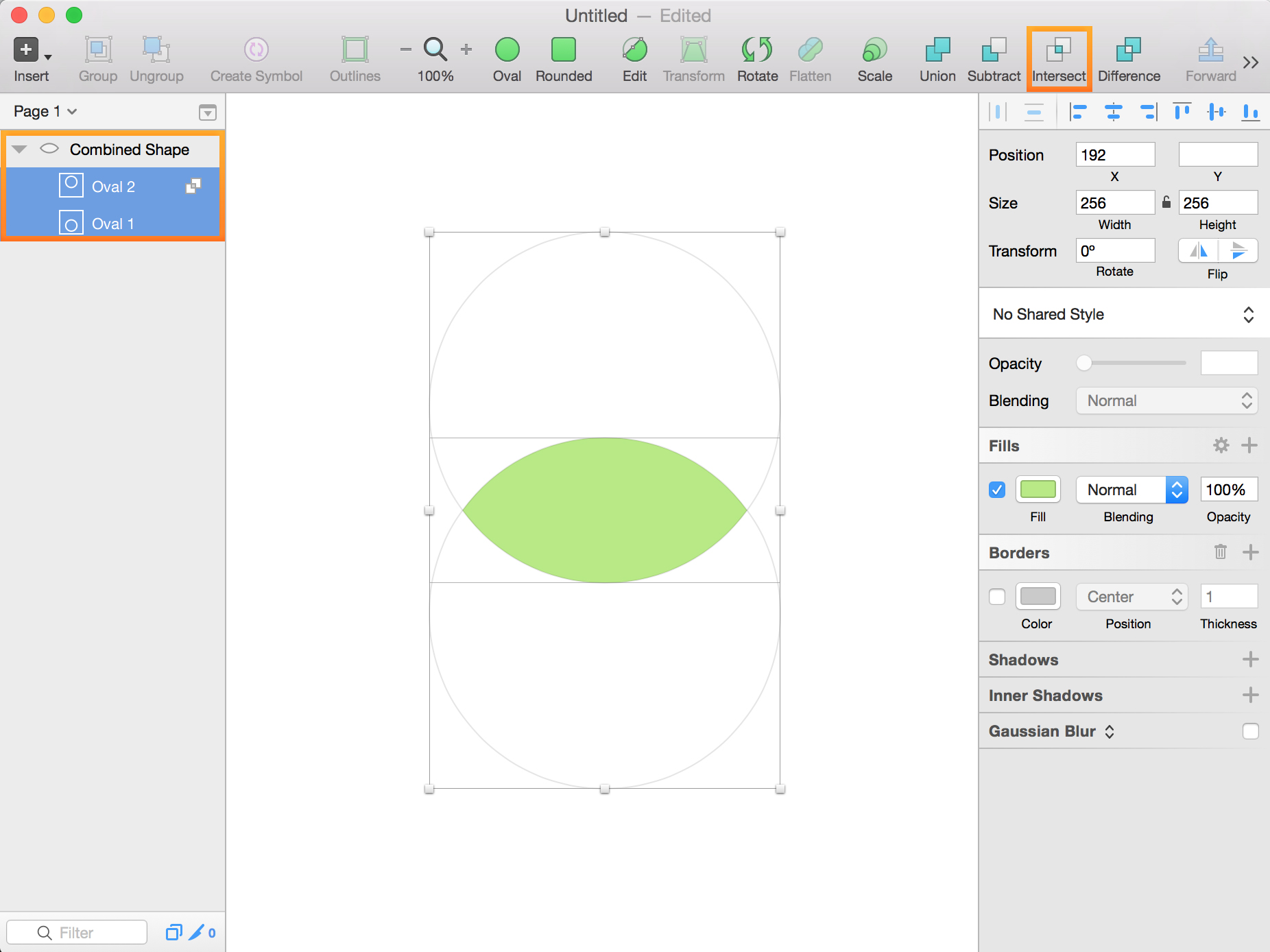

2、移动其中一个圆，使它们有一部分进行重叠，同时选择这两个图层，在工具栏选择Intersect，点击，进行形状相交。

3、形状相交，也就是保留形状重叠的部分，如下图。

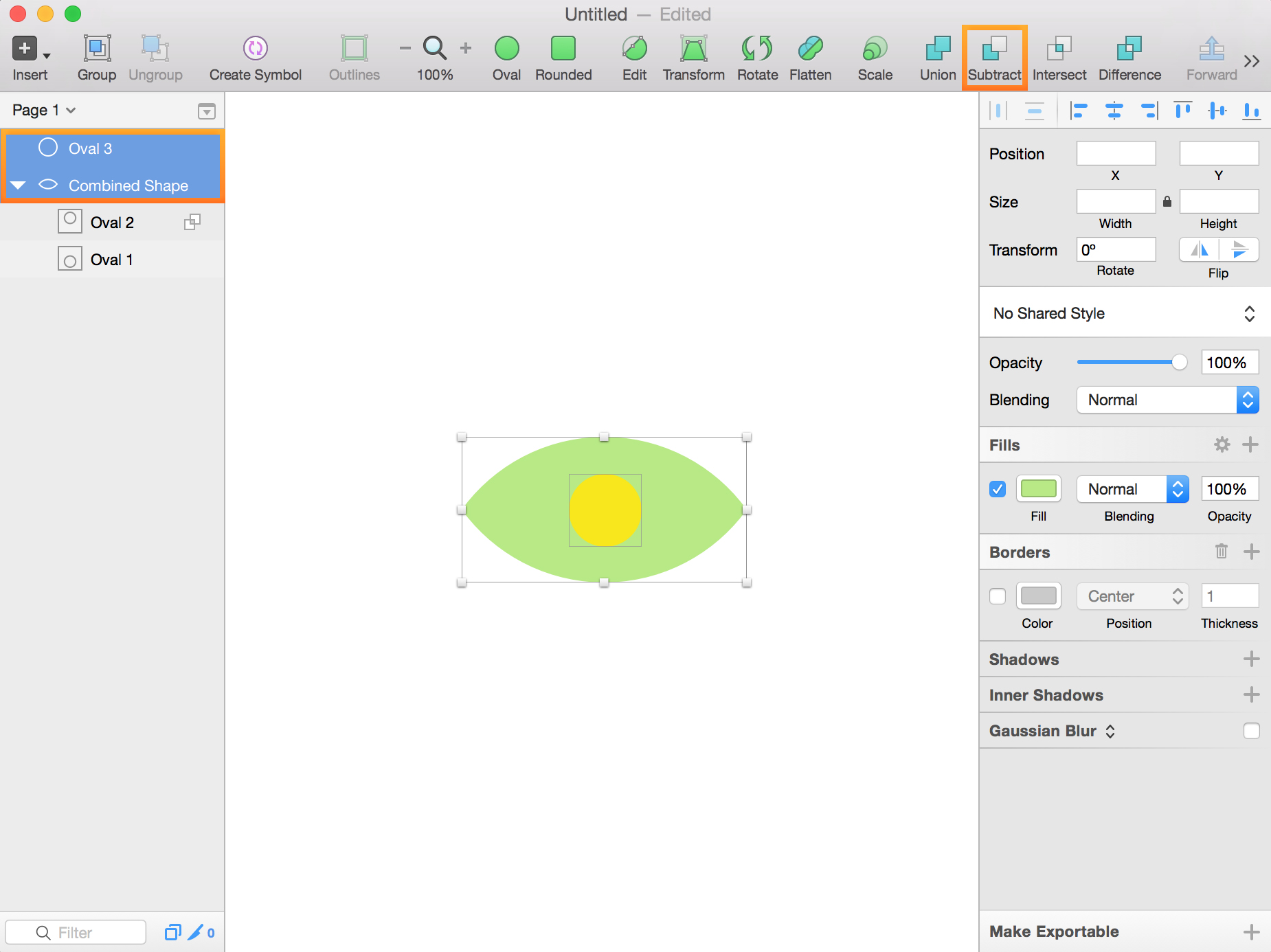

4、选择椭圆工具制作一个如图中的小圆，同时选择剩下的两个图层，在工具栏选择Subtract，点击，进行形状相减。

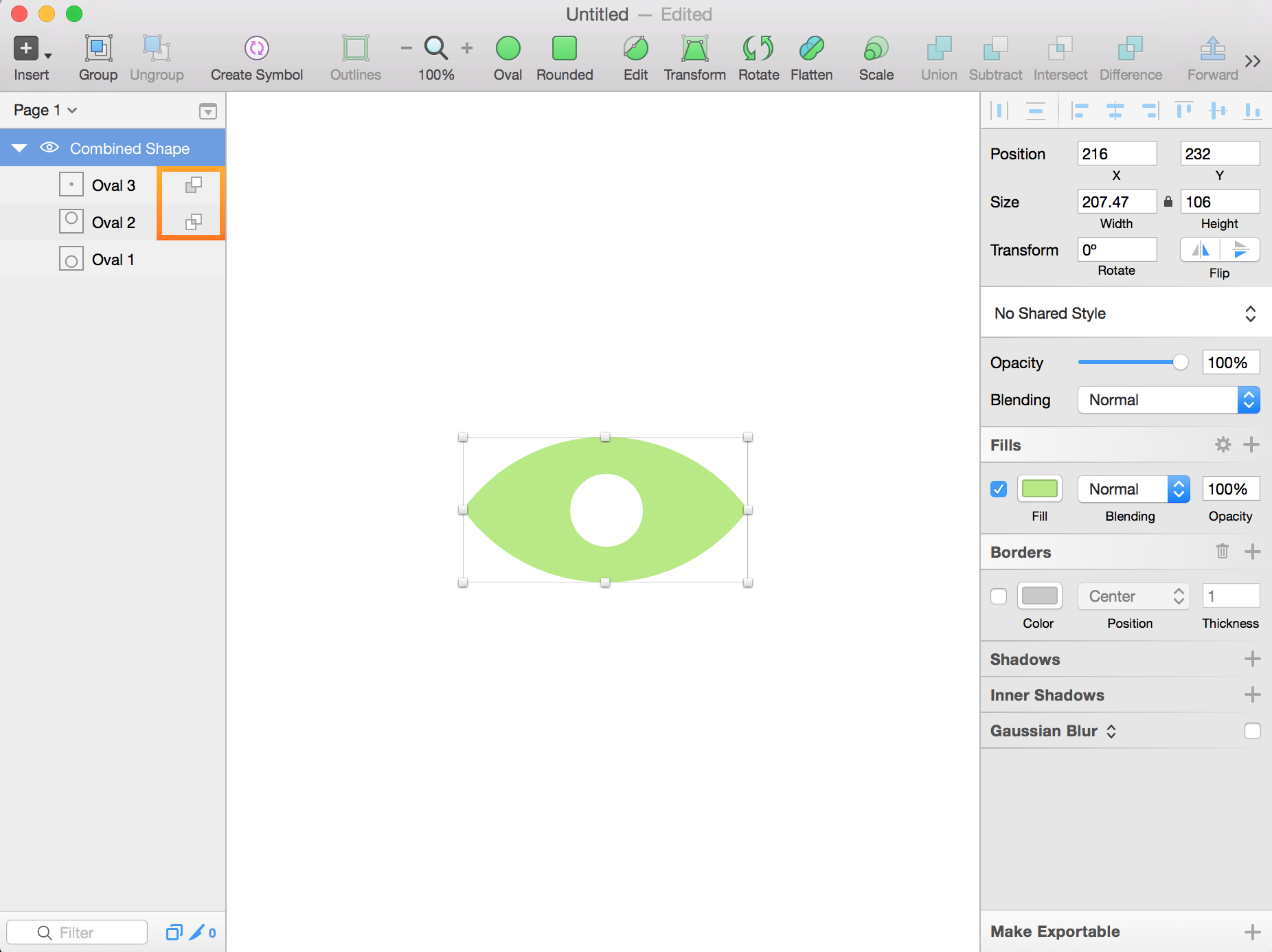

5、我们可以看到图层右侧中有两个布尔运算的标记。布尔运算支持多个图层间的运算，而不仅限于两个图层间。另外需要注意的是，图层顺序不同，相同图层执行相同运算也会得出不一样的效果。

• 范例4——排除Difference

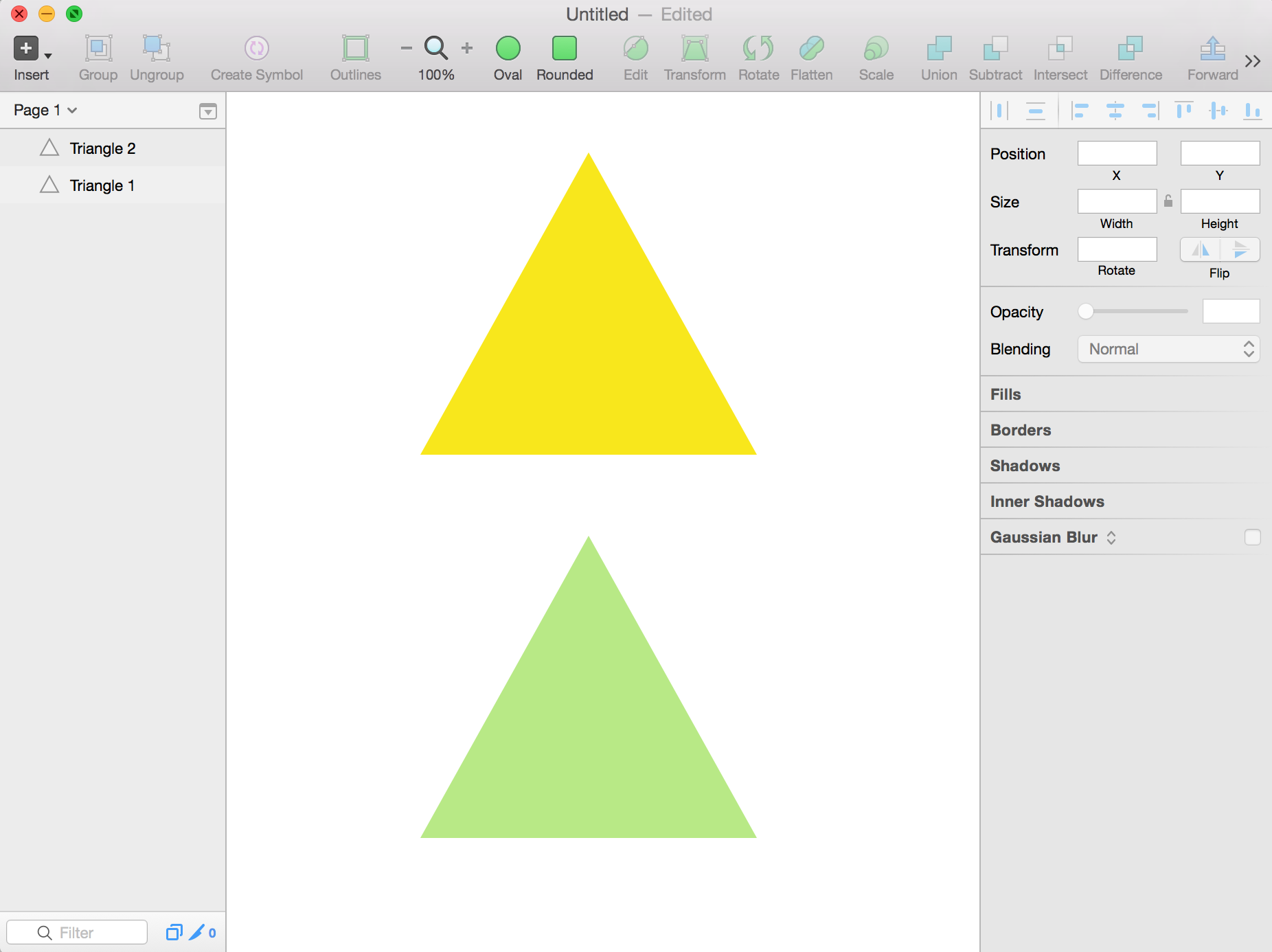

1、首先选择三角形工具分别制作两个三角形。

2、第二个三角形进行垂直翻转。

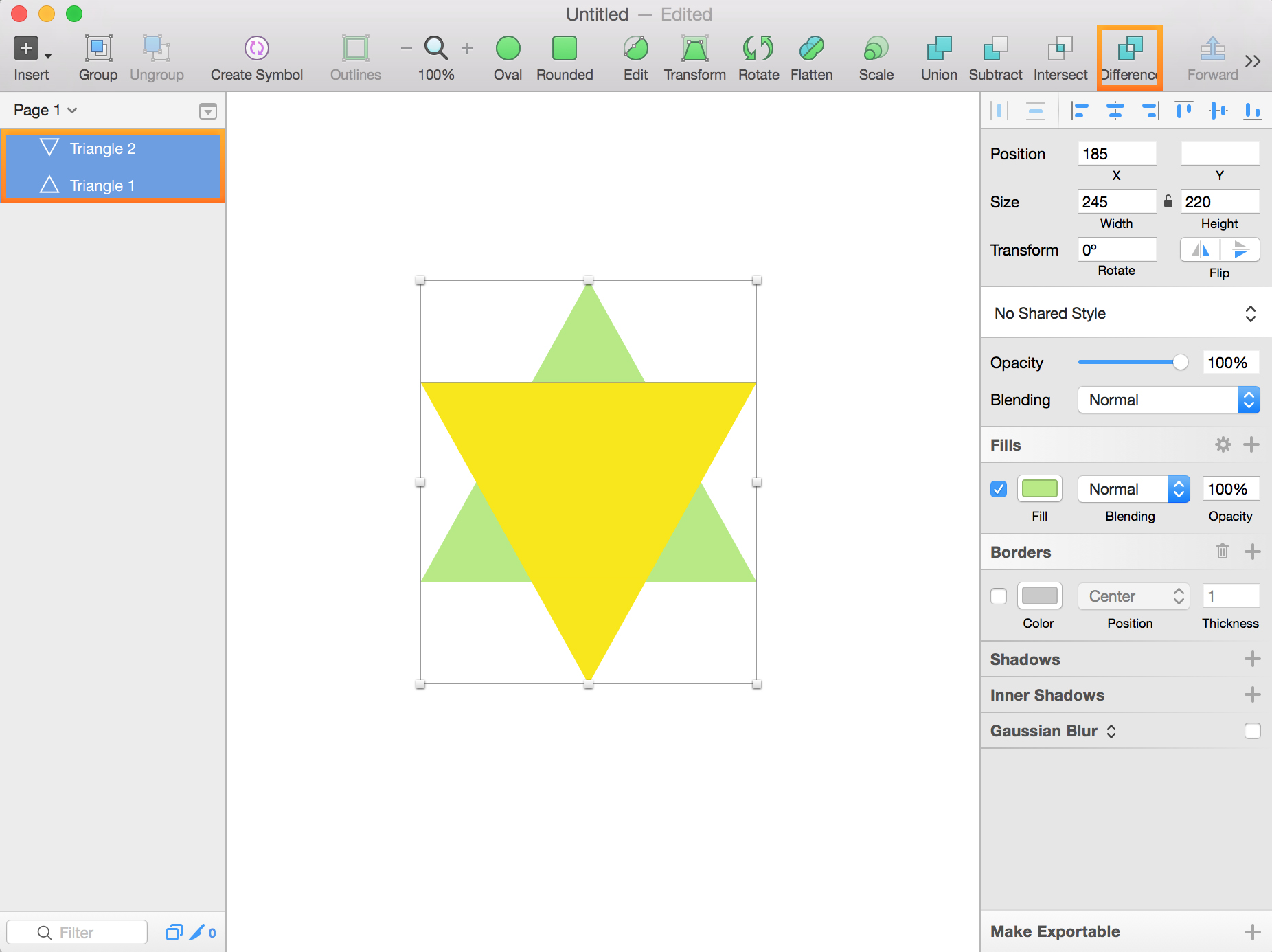

3、移动这两个三角形，如下图，同时选择这两个图层，在工具栏选择Difference，点击，进行形状排除。

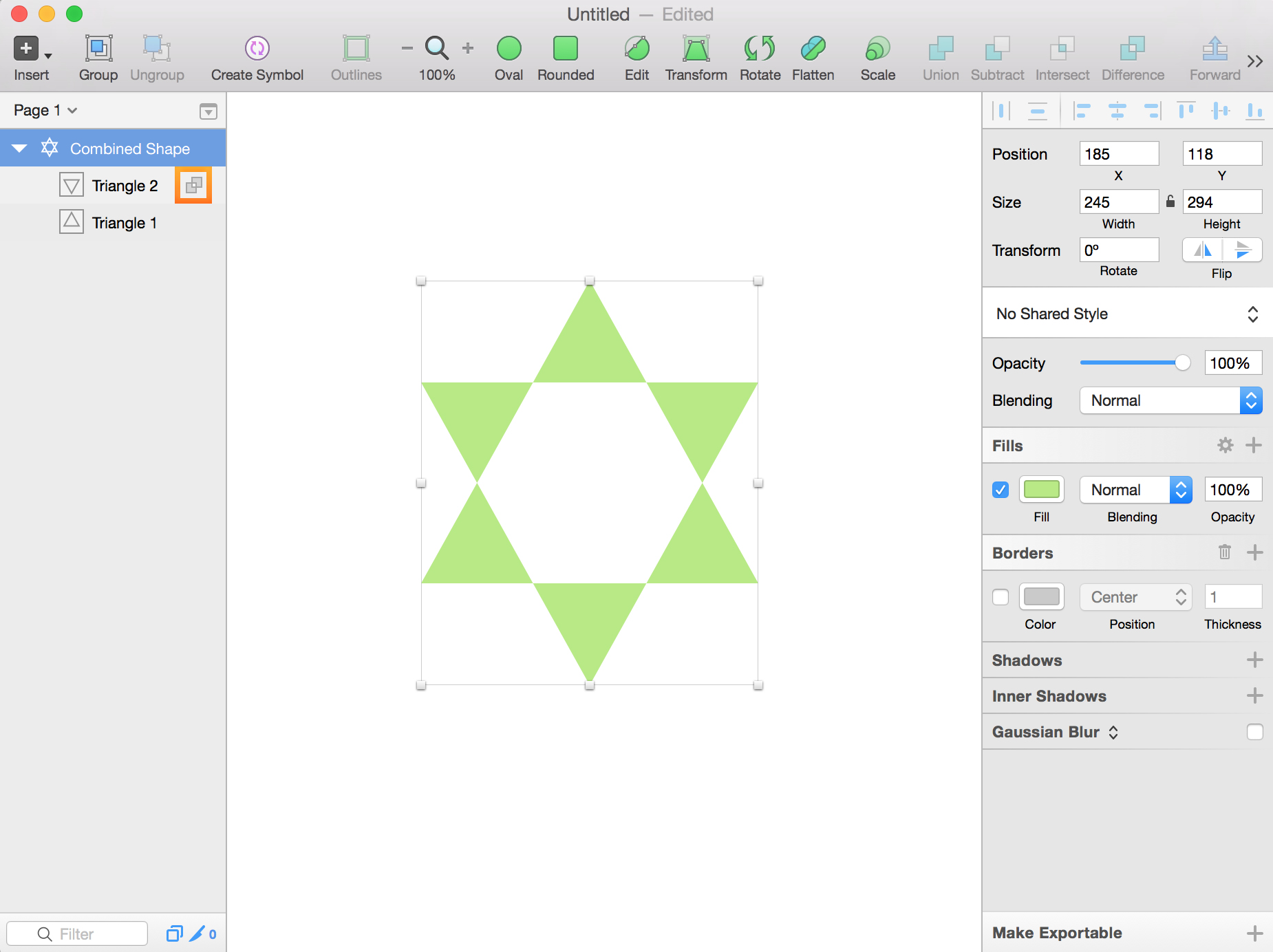

4、形状排除，也就是保留形状没有重叠的部分，如下图。

以上就是四种布尔运算的基本制作方法，不知道大家都学会了吗？大家在平时看到各种图标，可以试着去分析，看看是由哪些基本形状组成的。总之，通过对普通图层进行布尔运算一定可以达到大家想要的效果。
