【大宝的犀牛】酷炫耳机建模教程

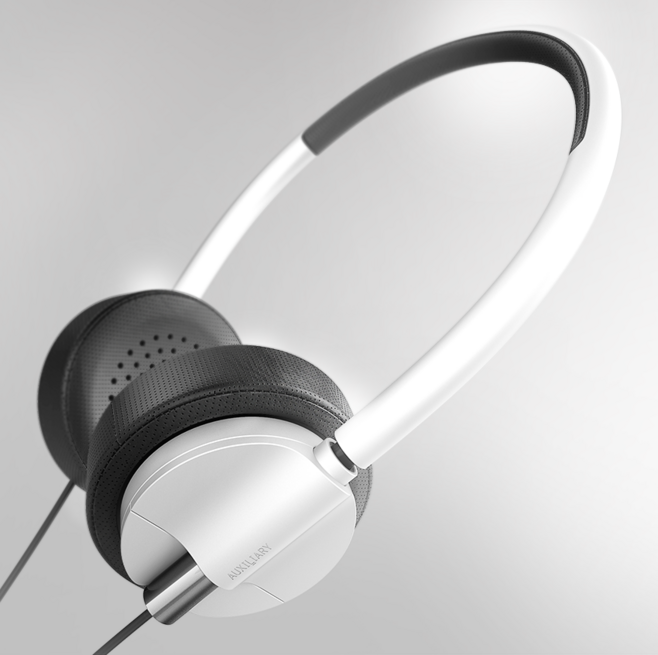

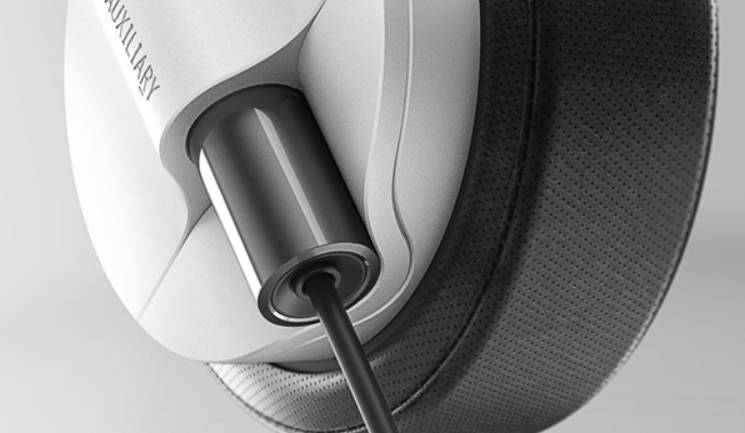

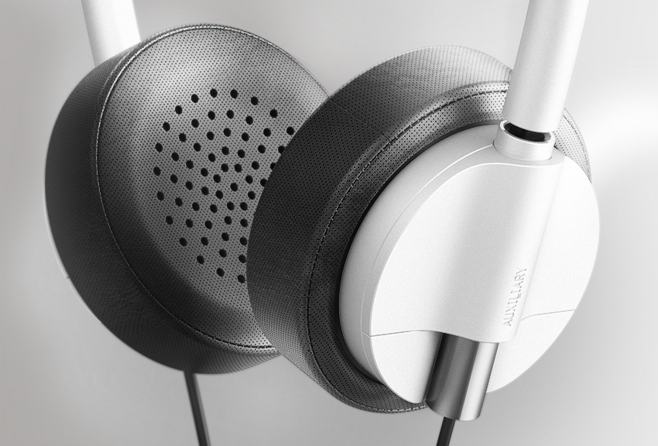

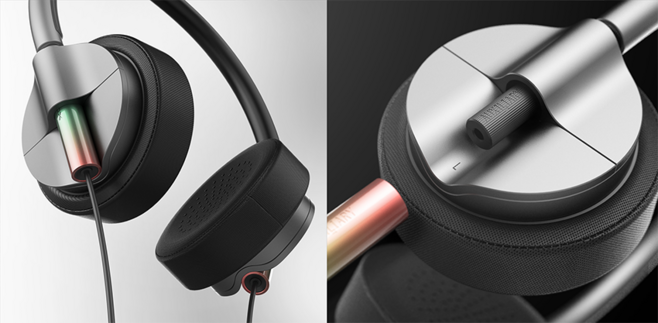

以上图片来源于网上

欣赏完了先别着急建模

现在脑子里分析下这个模型有哪几块组成

大致的思路是：

1、观察

2、拆分

3、再拆

4、脑中建模

5、电脑实操

先来第一步：

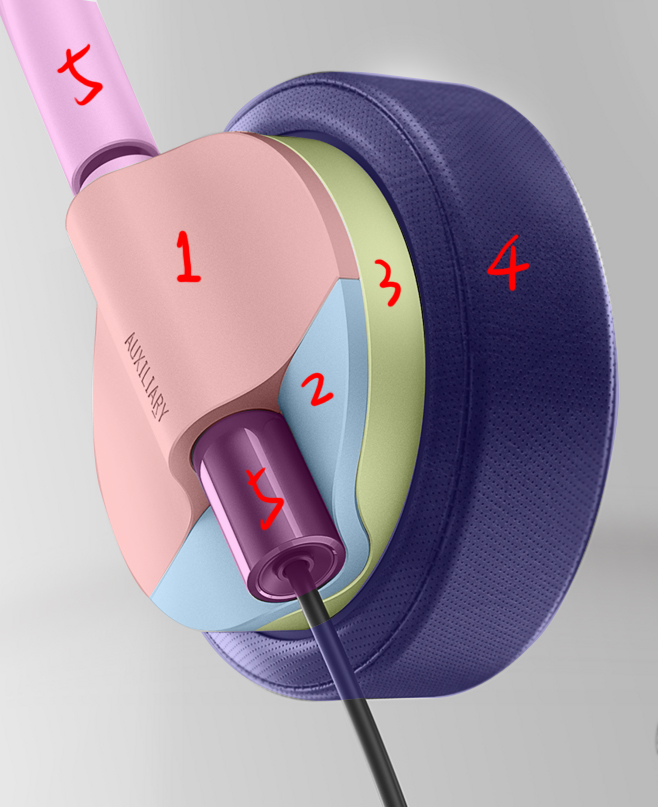

两个大圆柱组合和一根弯的圆管组成

大圆柱里有分为若干个小圆柱组成

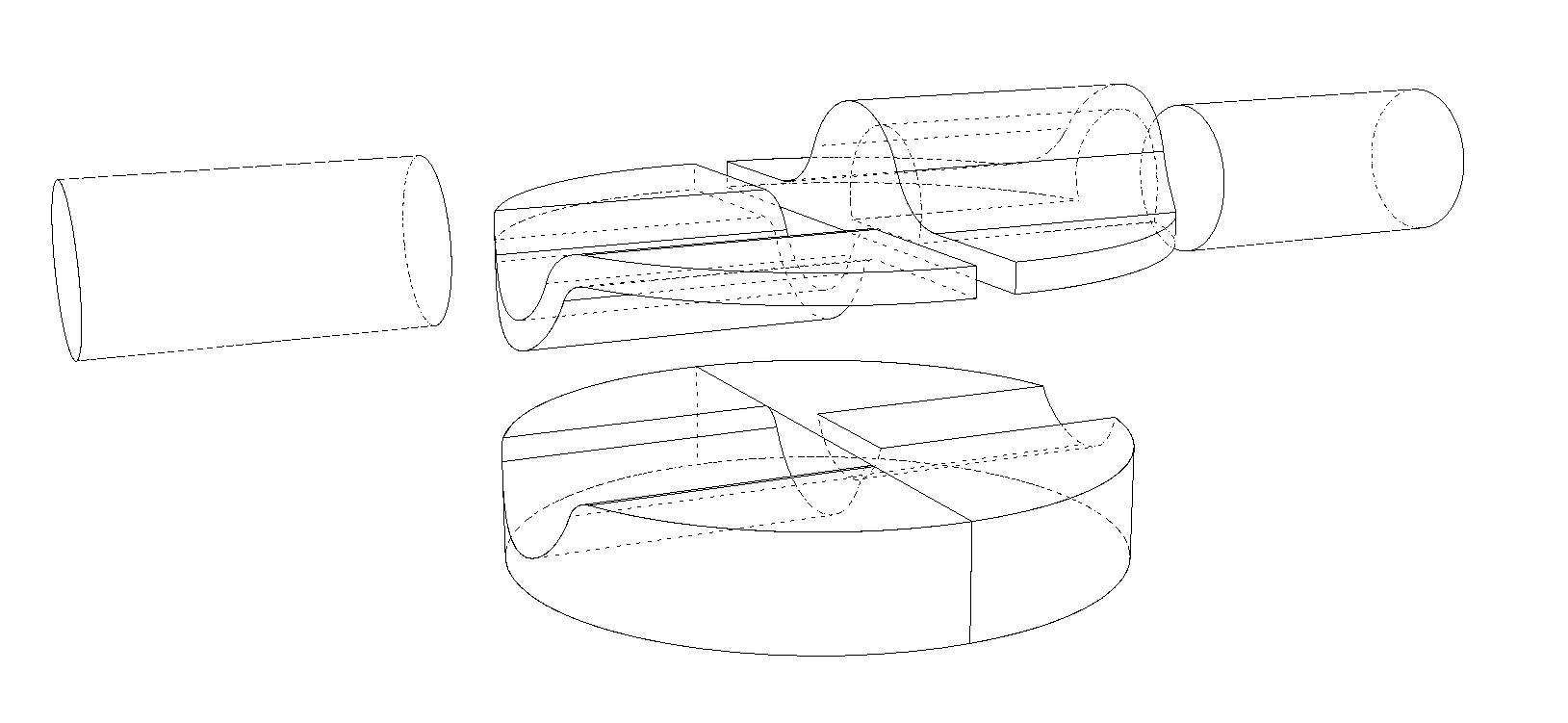

最难的就是搞明白这部分是怎么组合的

弄清楚之后就好建模了

要想知道大致的尺寸，除了买一个实物1:1对着建模之外

还可以从图片，根据经验，对已知的尺寸进行大致的反推，

最好手边有刻度尺，对尺寸心里有个概念

比如耳机线，估计是3mm，然后看一眼刻度尺3mm多粗，不能凭空瞎想，随便说个5mm

那得多粗啊！？

推算出大致的尺寸后，开始从大的开始做

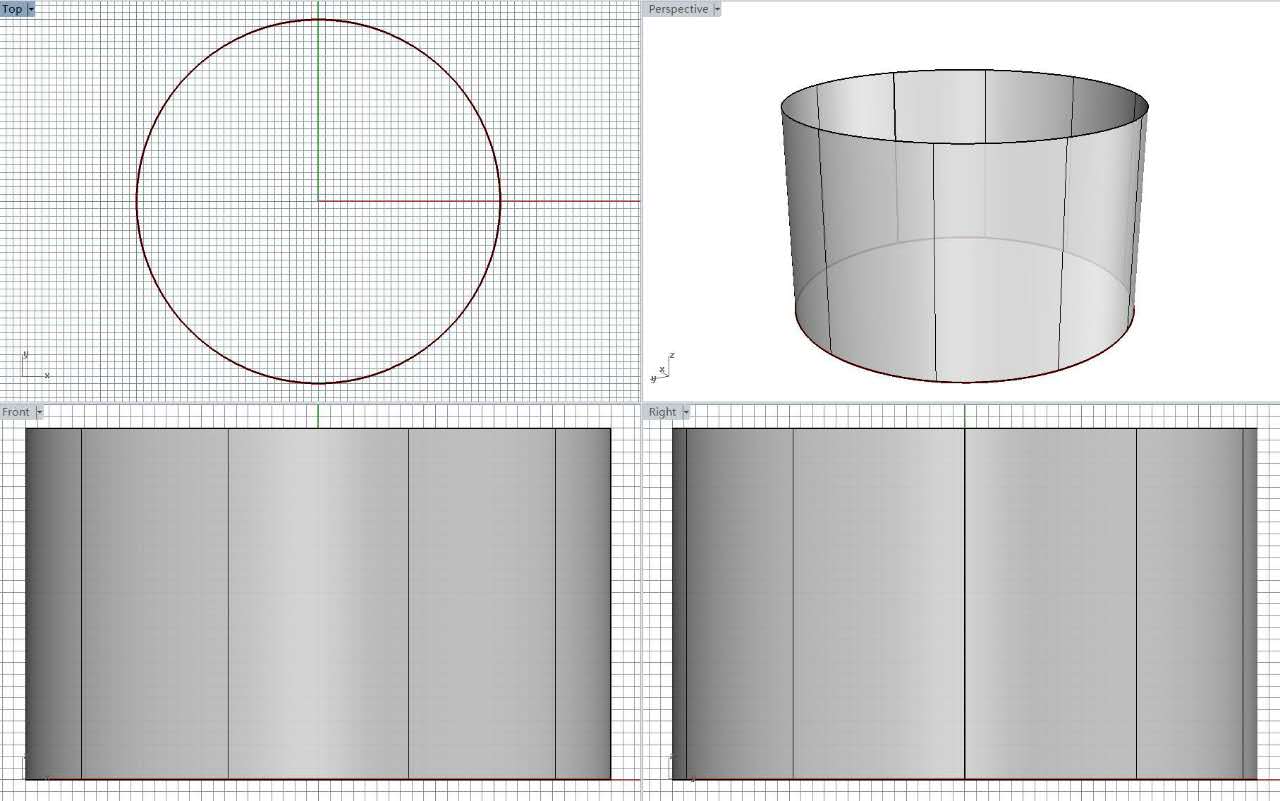

所以先做直径55mm的圆柱

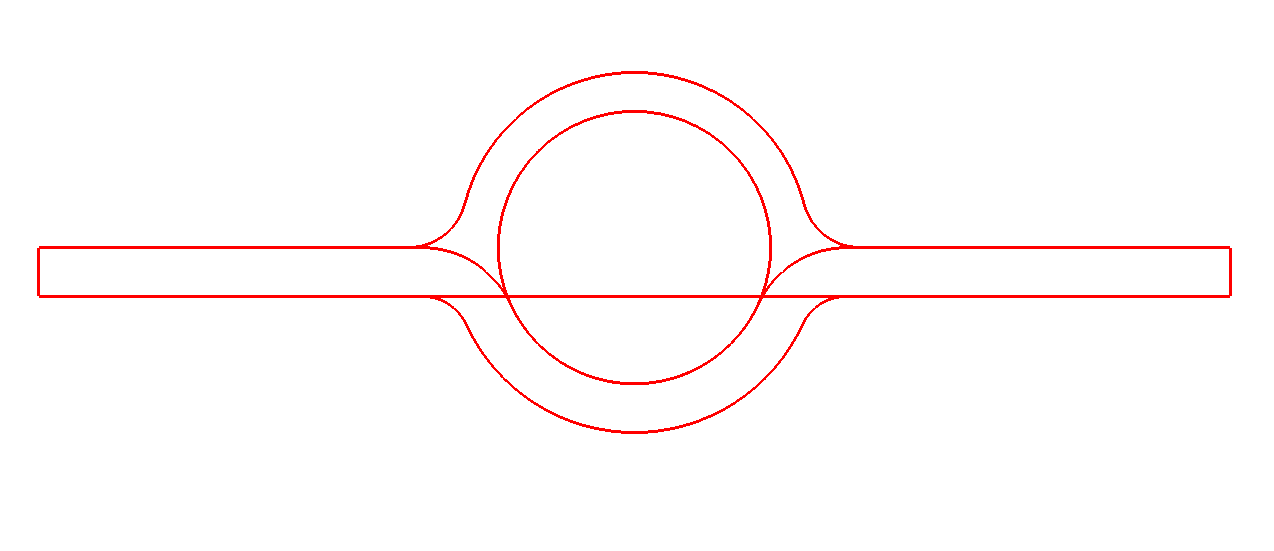

侧颜

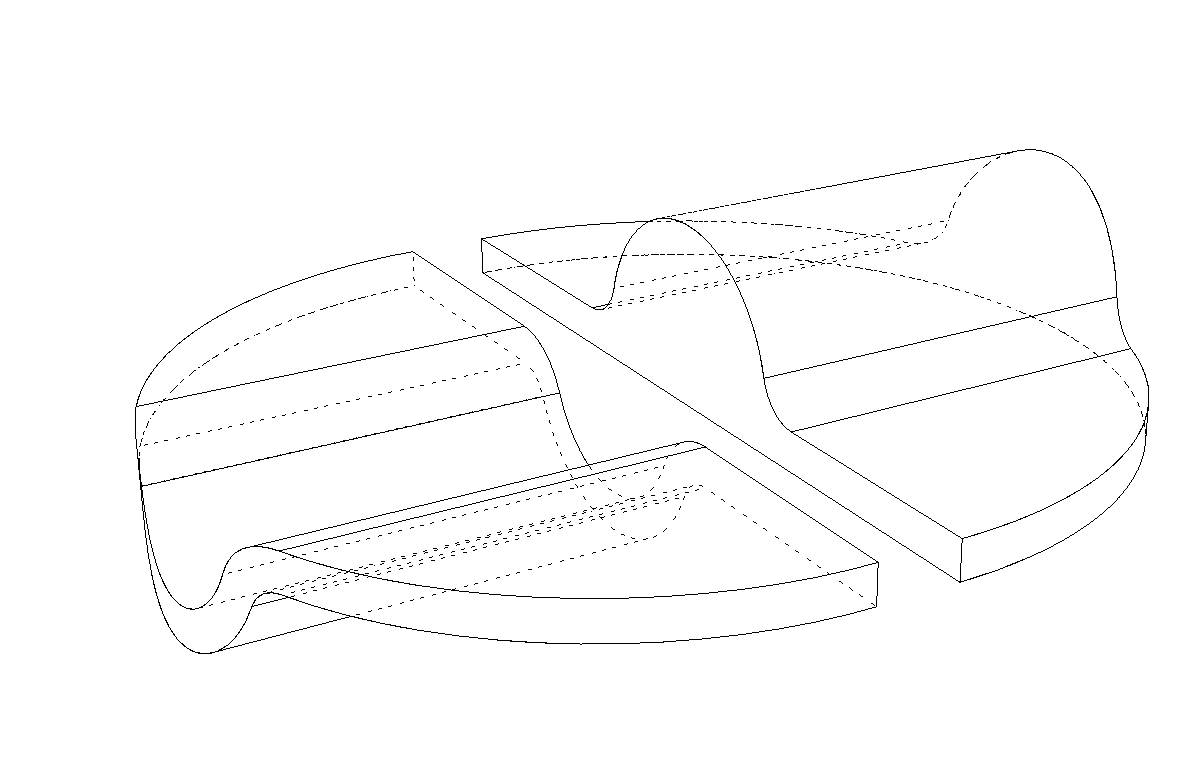

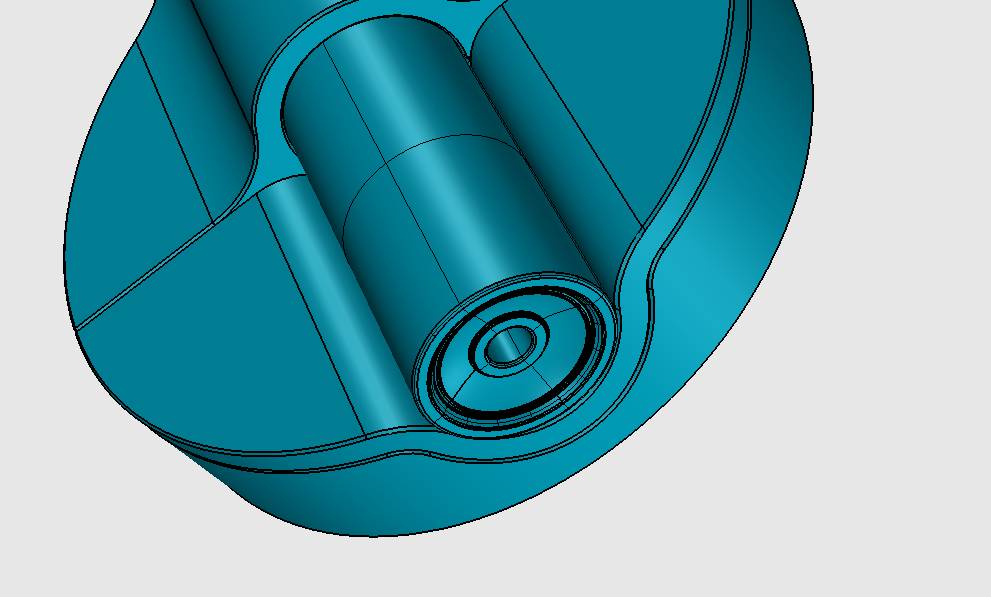

接下来做细节

将轮廓线选择成型就可以了

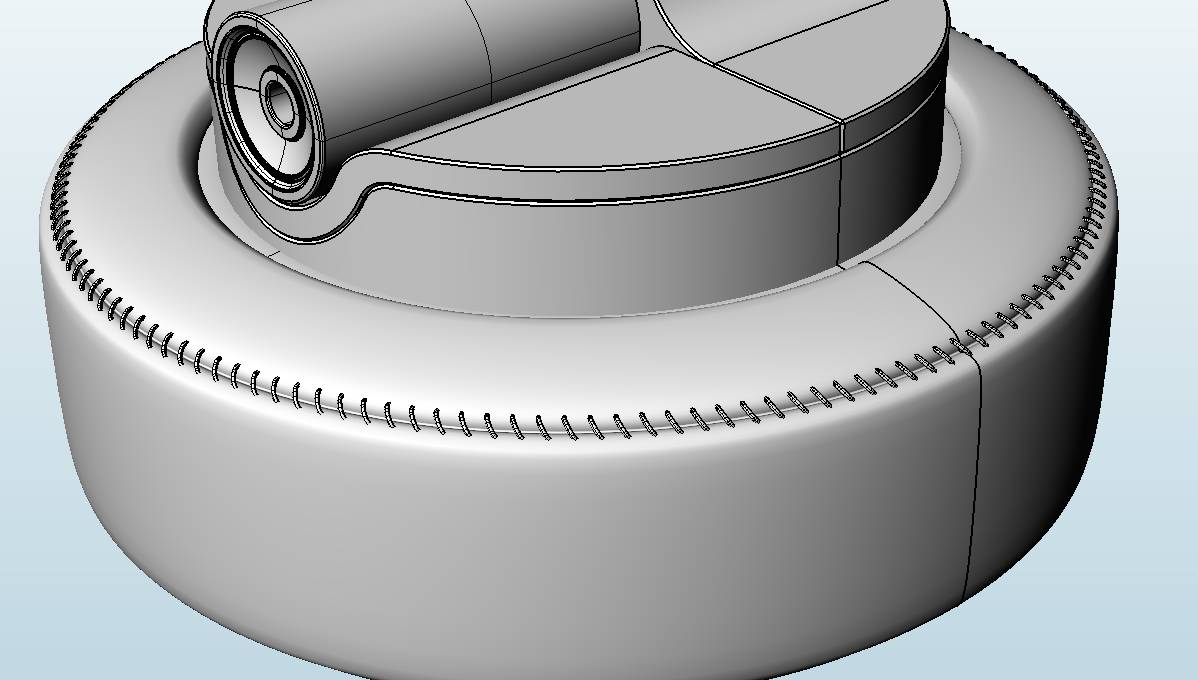

接下来做针线活了

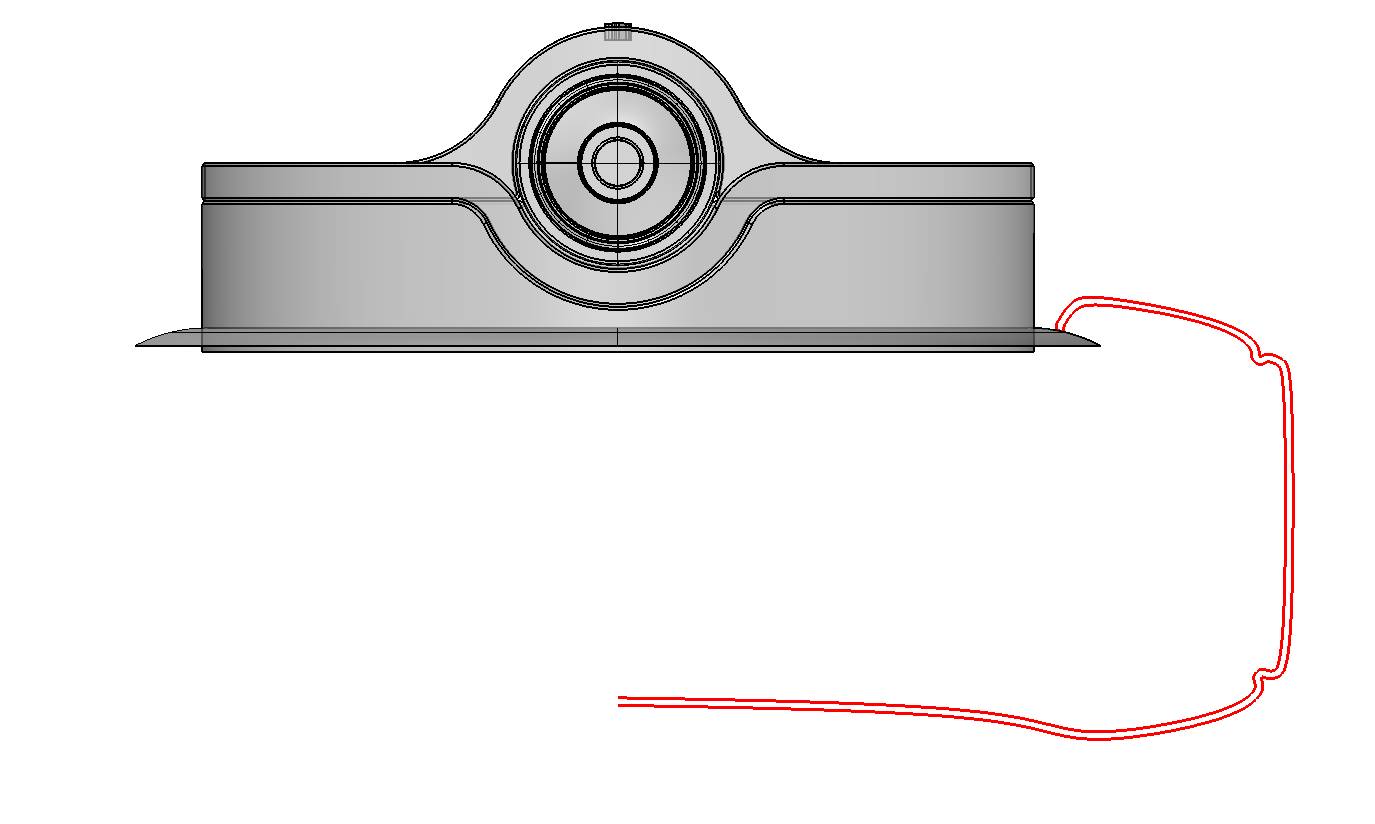

在front视图画出曲线

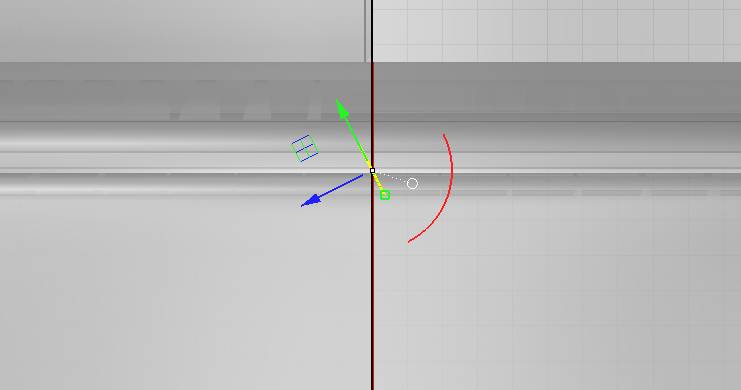

在right视图调整角度

斜的线会比垂直的针线好看

至少我这么认为的哦

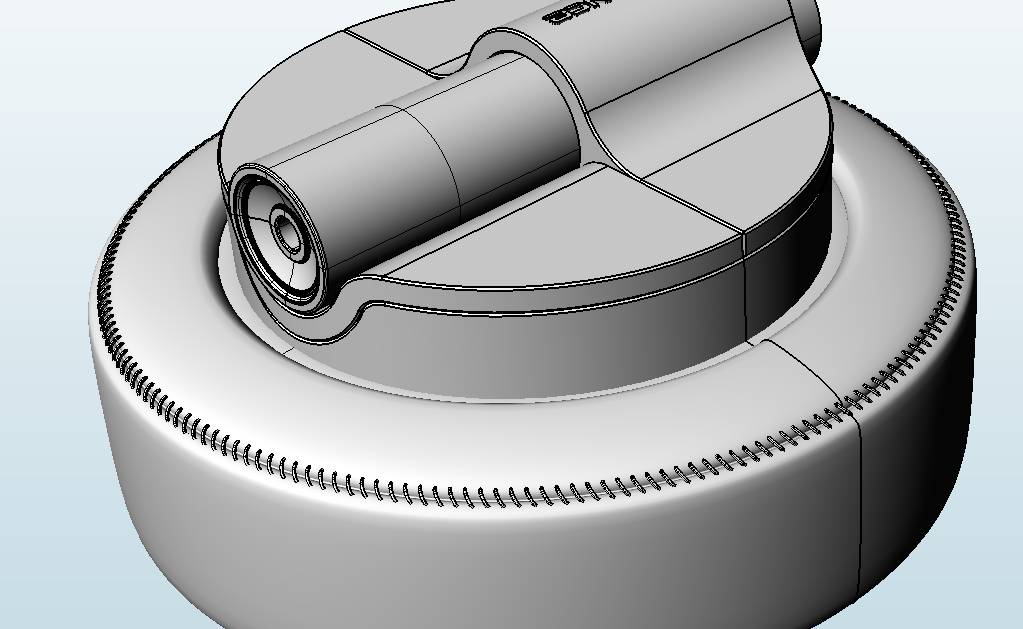

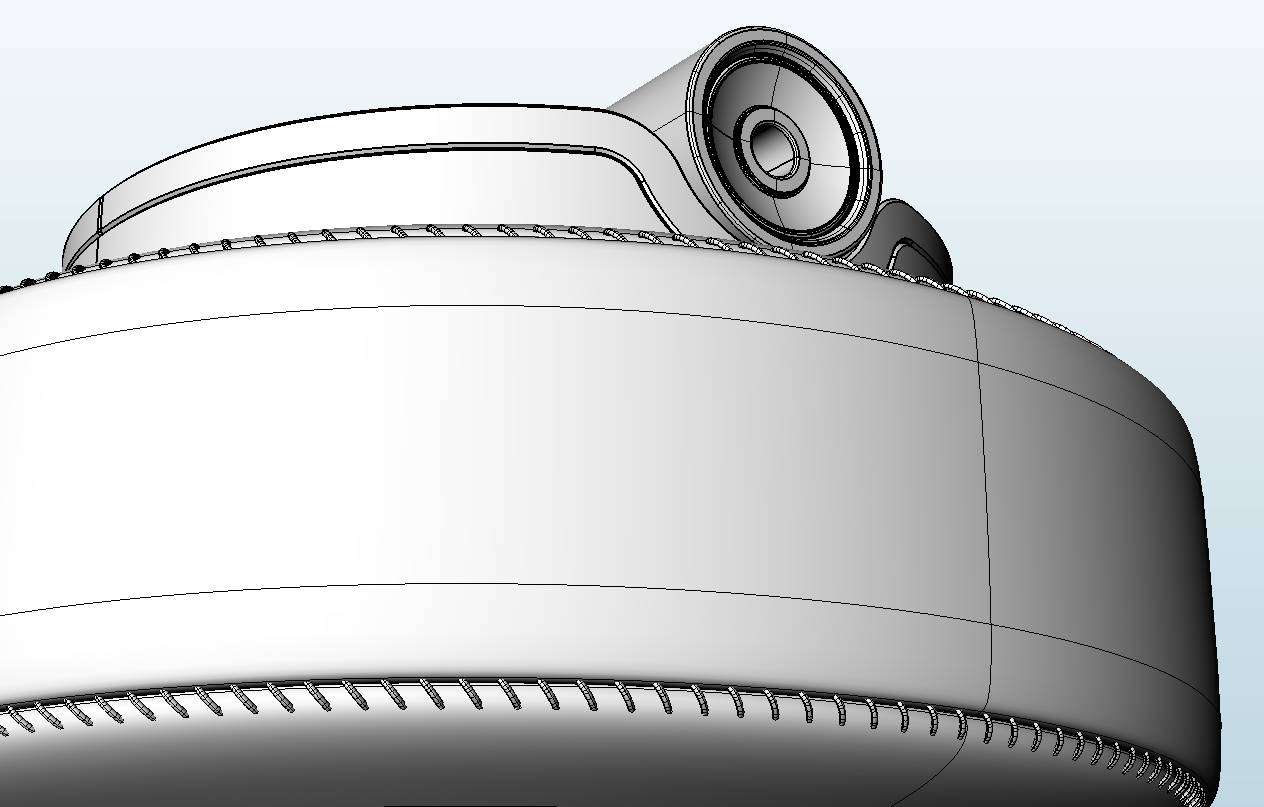

阵列150针的效果

阵列200针的效果

做完针线活开始做喇叭孔咯

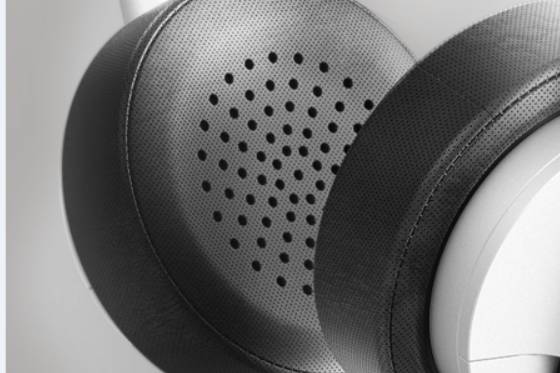

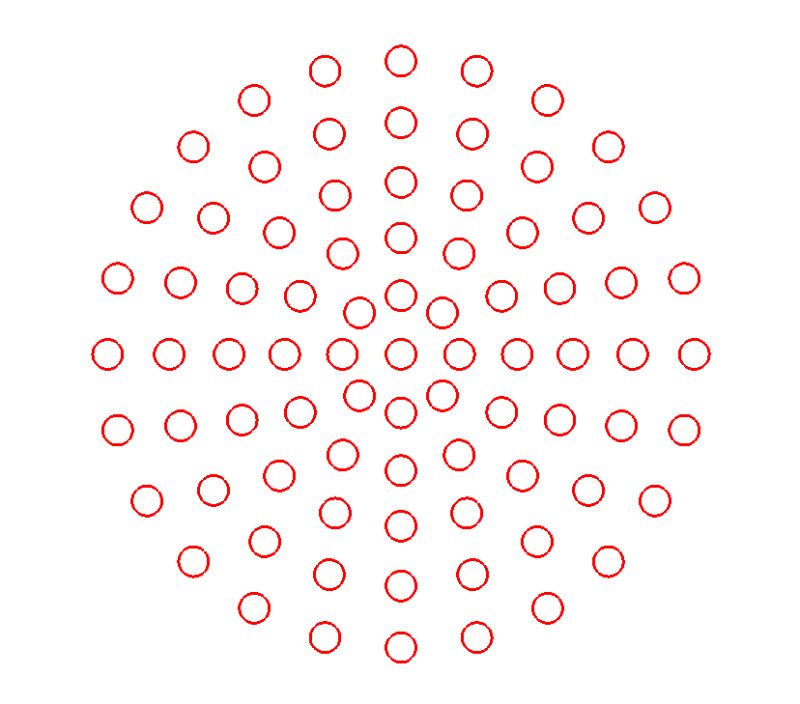

观察图中孔的规律

我都给算好了

从里到外圈

1 8 12 16 20 24

挤出实体

做布尔运算就可以了

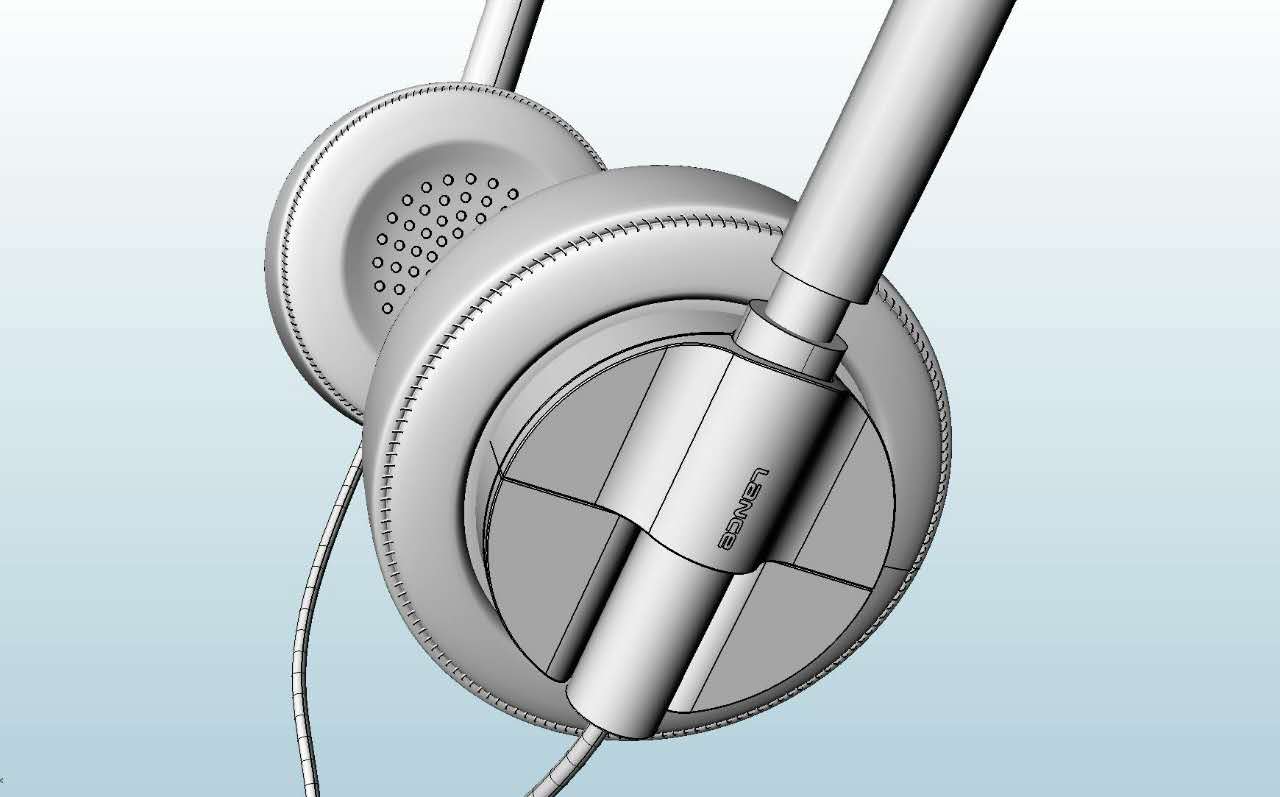

最后完善其他地方的细节

倒角什么的

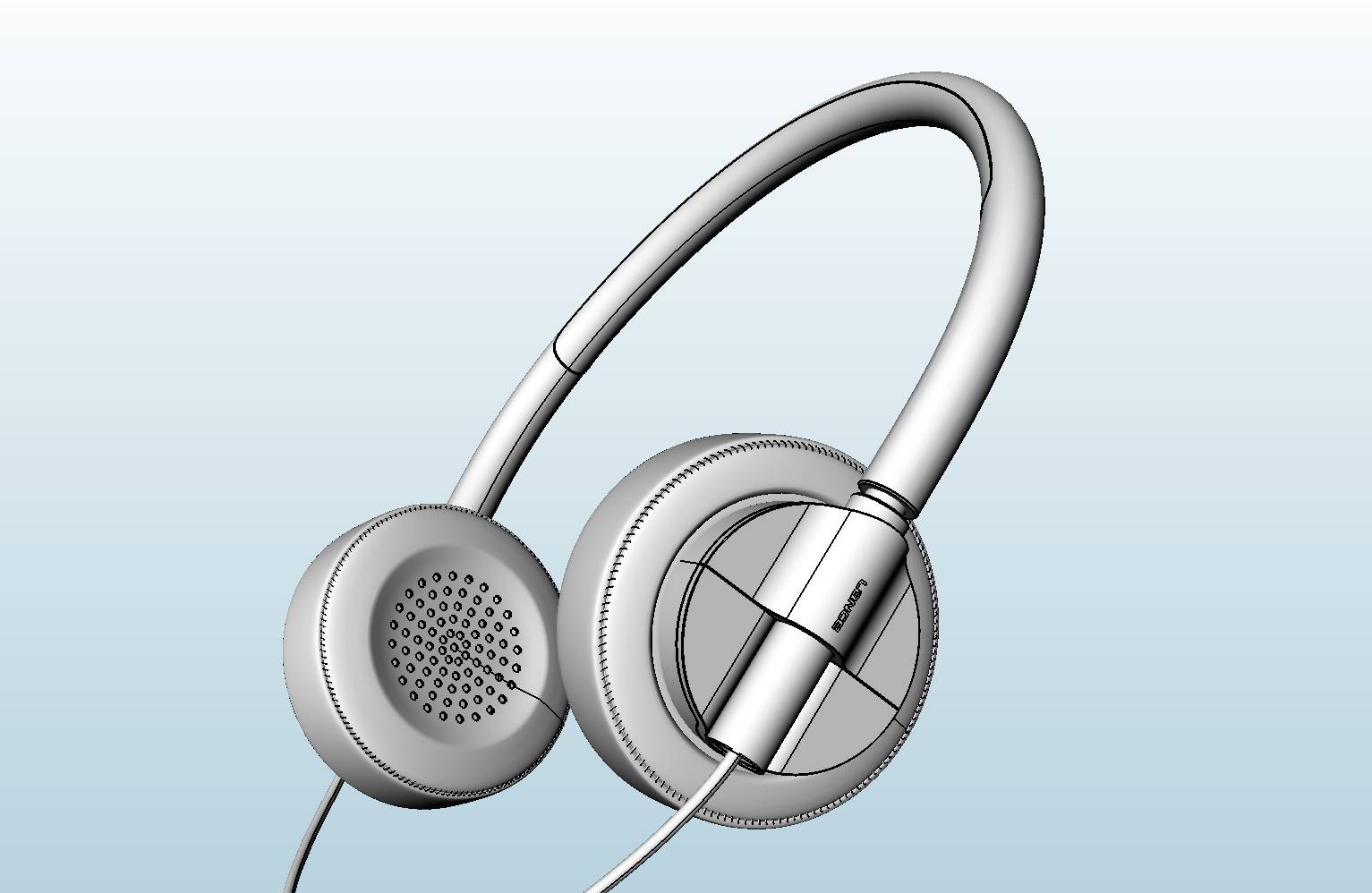

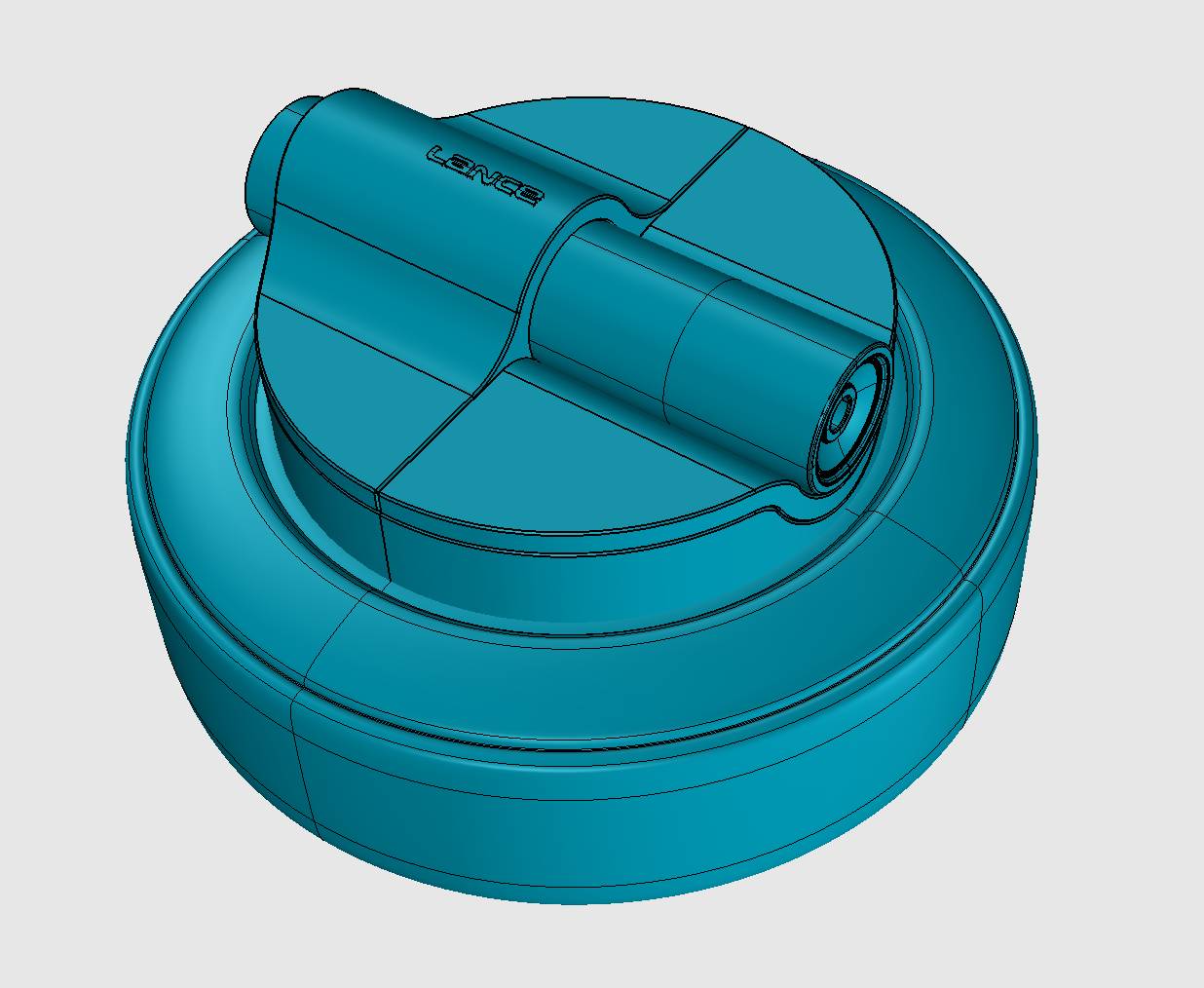

完成！！！

是不是hin简单
