建筑快题设计采分点第二弹——立面图与剖面图表达要点（大道建筑教育）

建筑快题设计采分点第二弹——立面图与剖面图表达要点

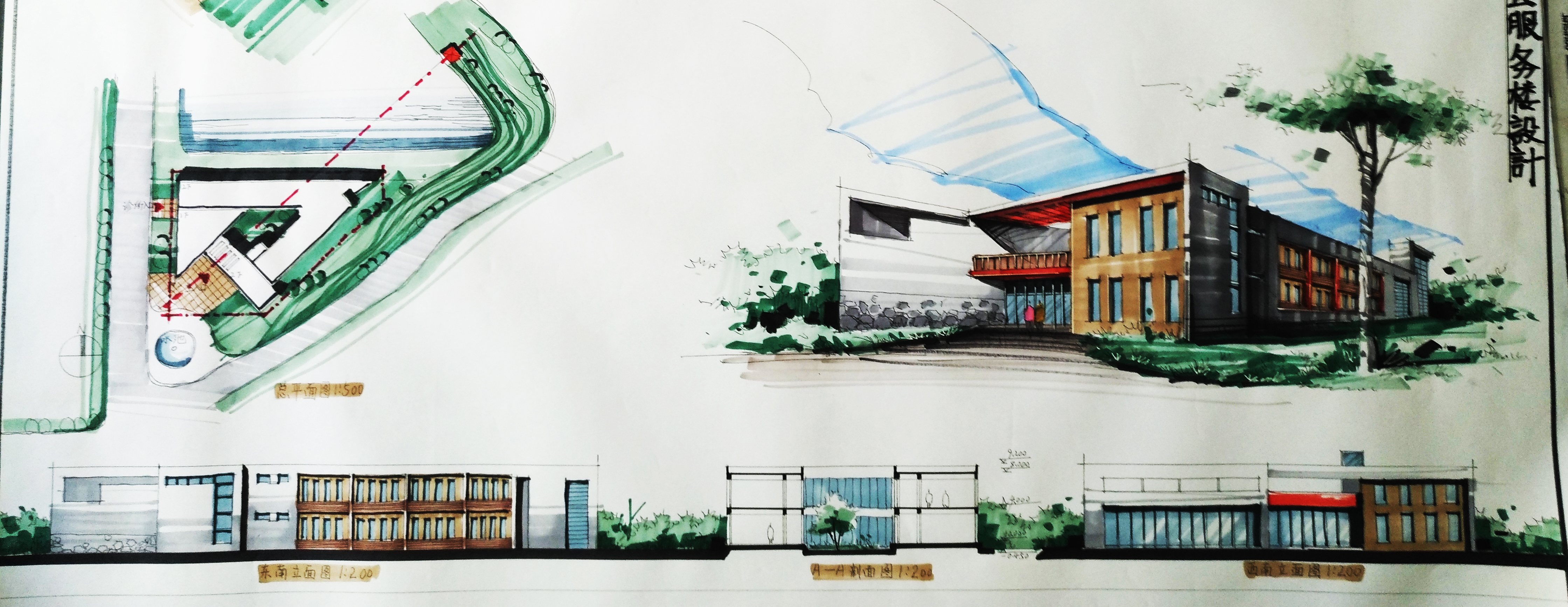

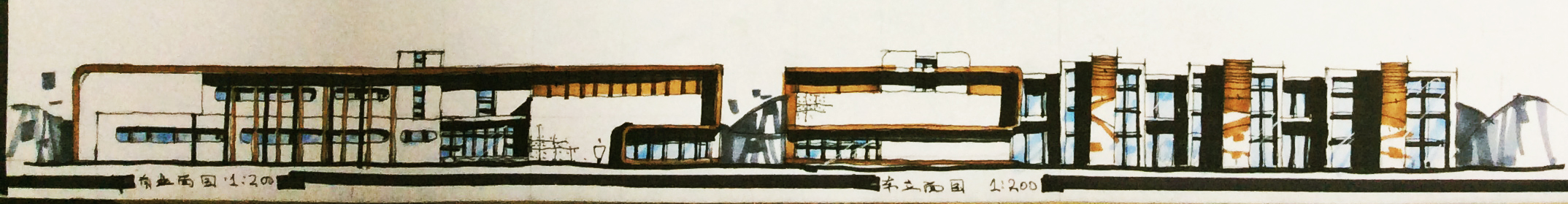

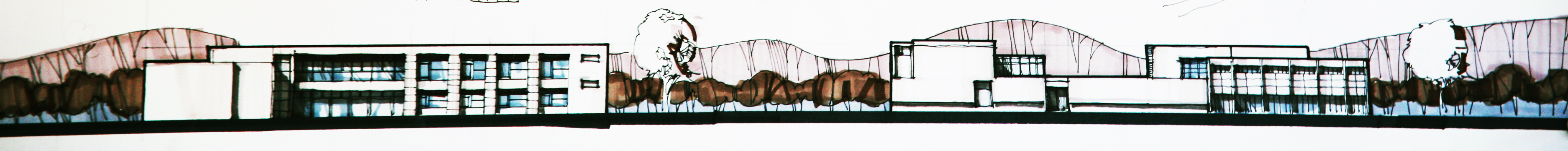

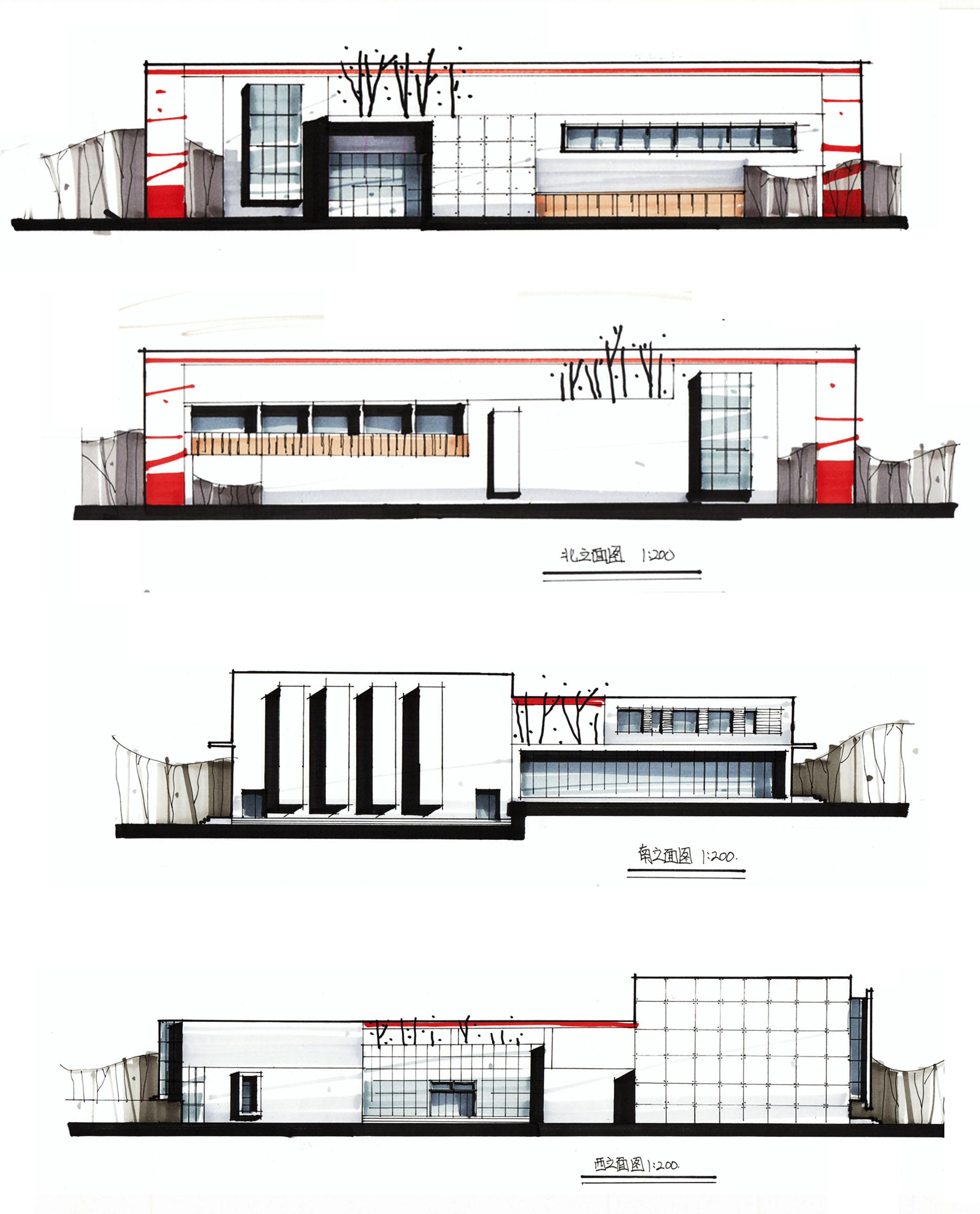

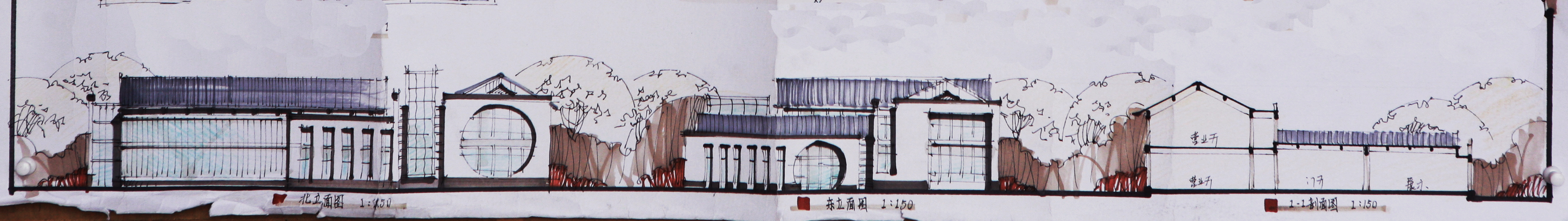

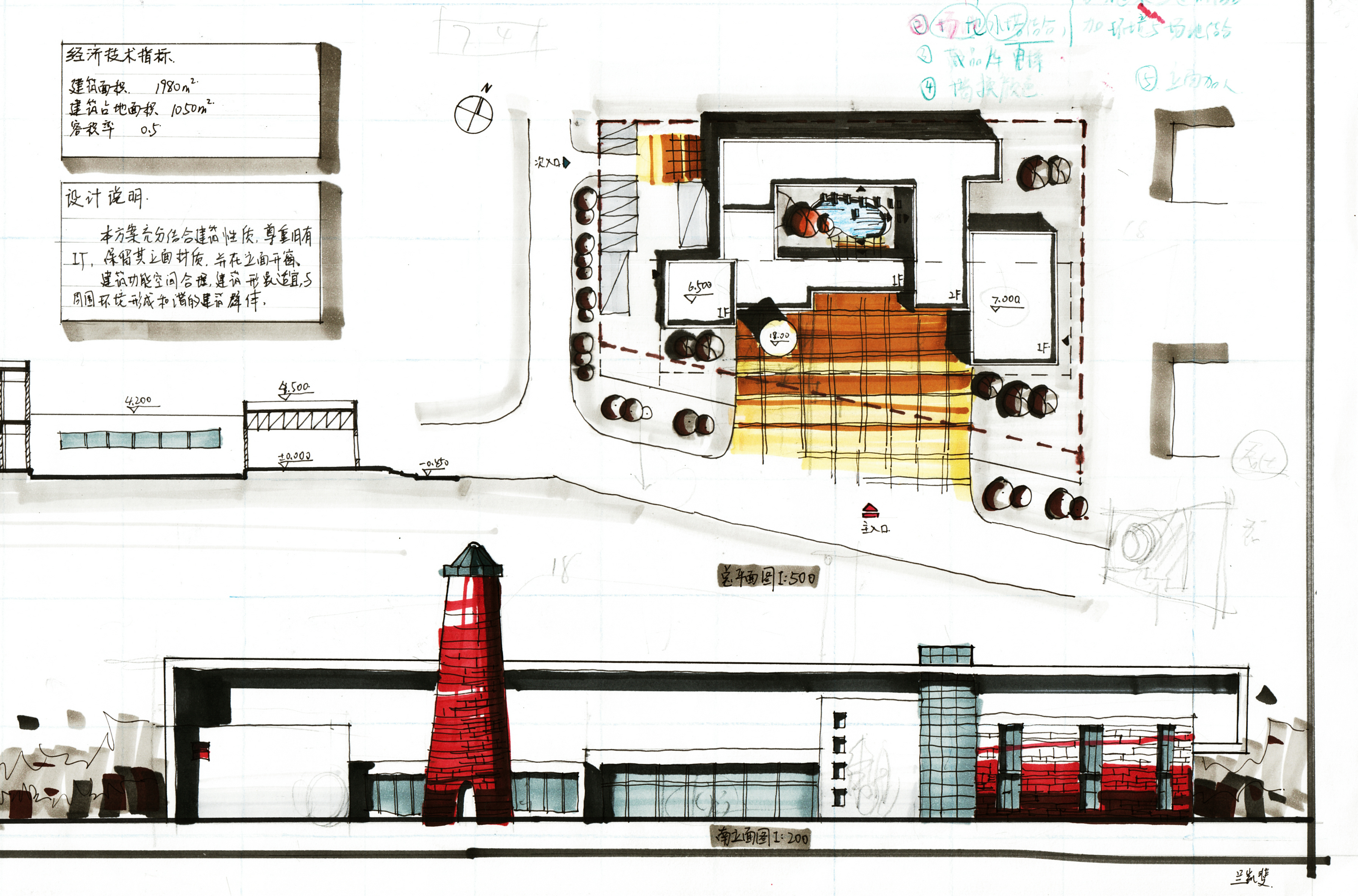

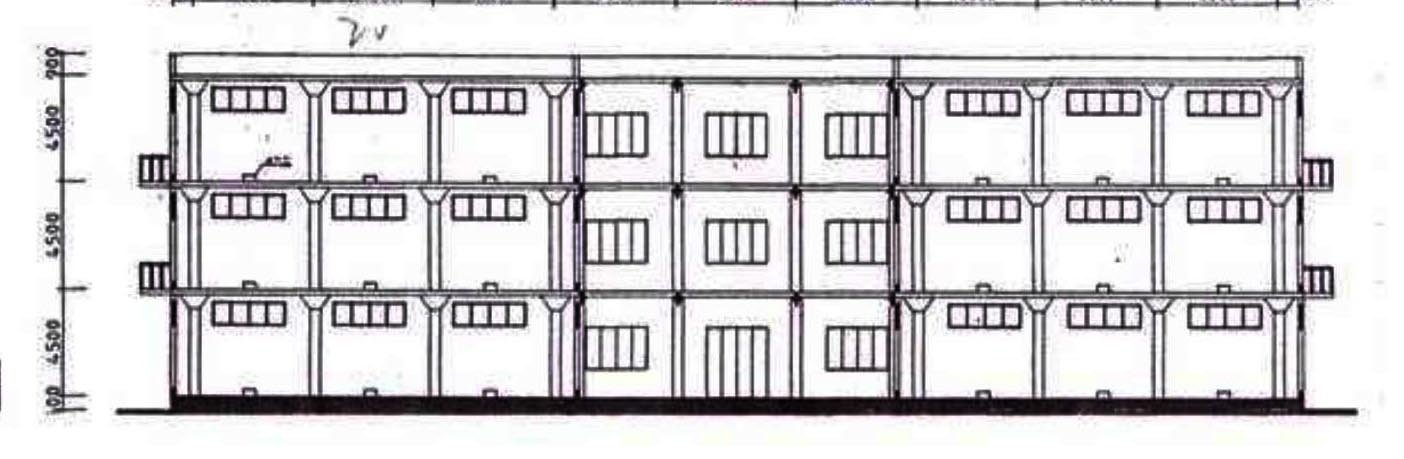

一、立面图的表达采分点

1、快题考试当中画立面图一般至少 2 个以上，因此在画立面图时一般为以长面，一短面。一般情况下沿主入口的一面为场立面。

2、阴影（先画大阴影关系，前后、上下这种。再刻画小的阴影关系，如玻璃窗框等。

3、配景（草地、灌木、天空），特殊情况下有地形、烟囱、高塔等需要在立面中表示。

4、材质的表现（玻璃、木材、砖墙、清水混凝土、花岗岩、涂料等）建筑立面材质的表现 3—5 种即可，不要太多。材质的表现注意建筑转角处要统一建筑材质。

5、图名、比例（1：100/1:200）

6、立面外轮廓线要加粗；

7、建筑高度一般为 3200mm—3600mm，大空间高度一般为 6000mm—10000m

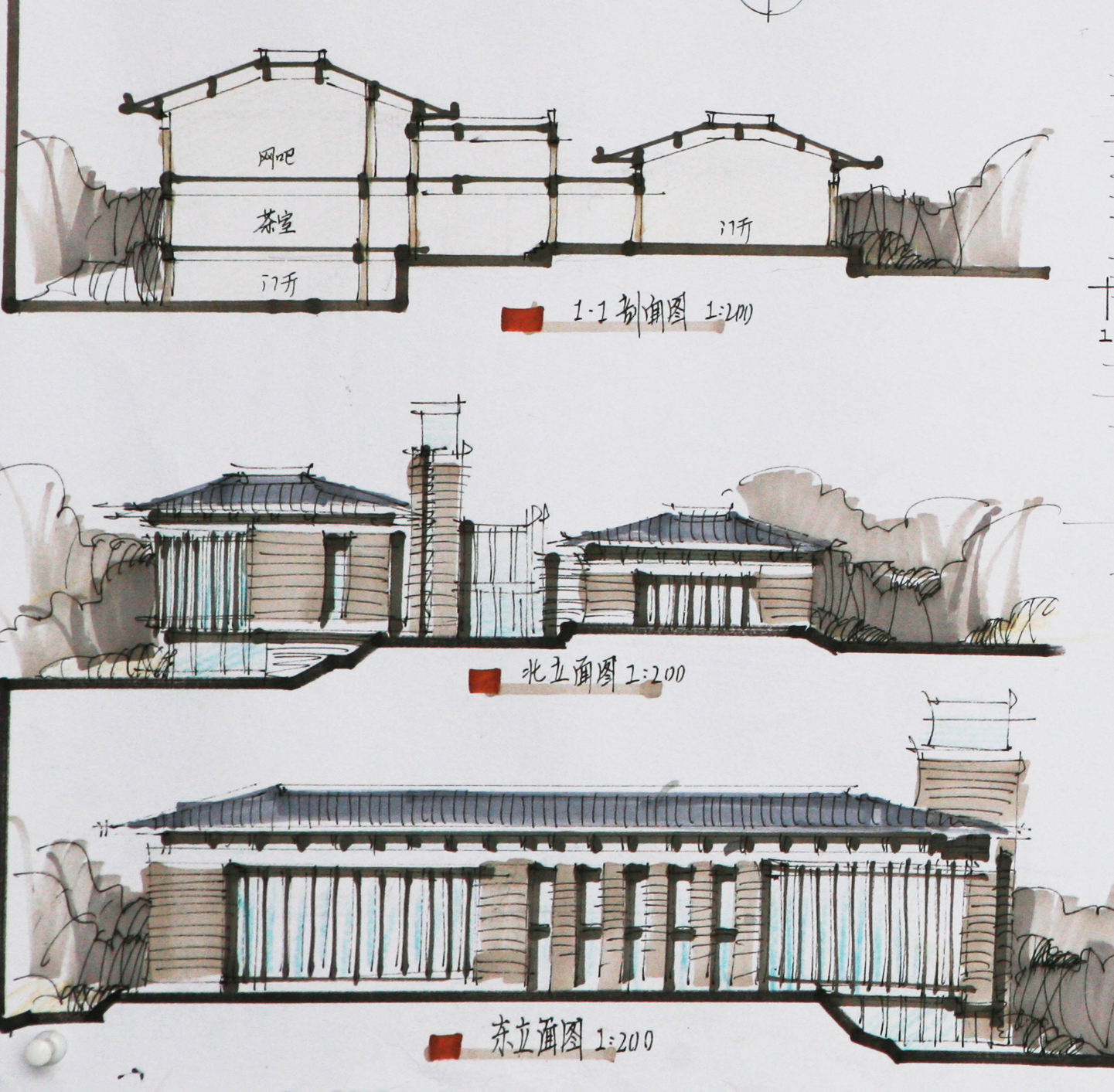

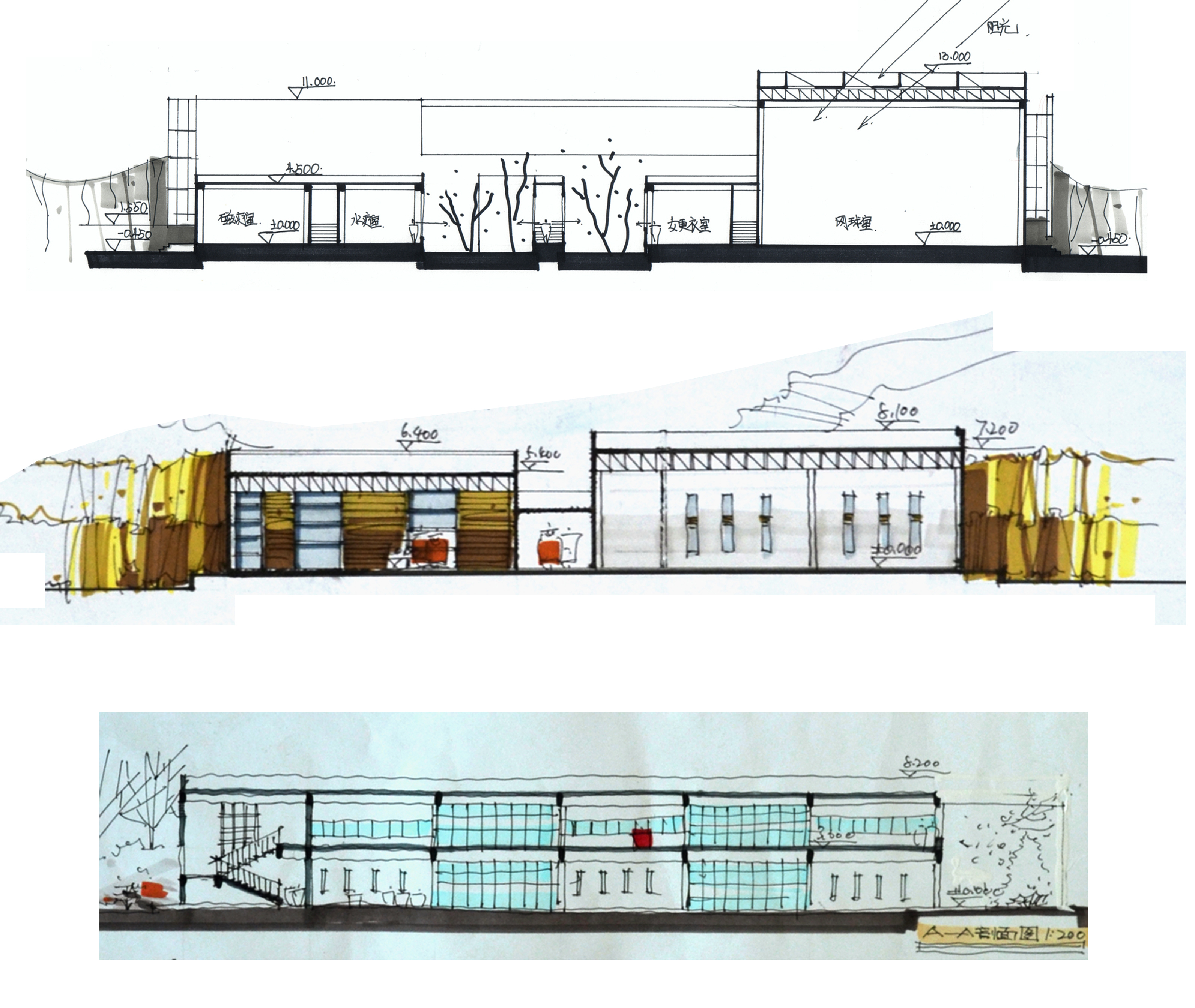

二、剖面图表达要点

1、梁板柱的关系（楼板厚度 100mm—120mm；梁的高度为跨度的1/10—1/12，一般快题当中画 400mm 即可；

2、看线（女儿墙、梁）

3、室内外高差

4、标高（标在重要的位置上）

5、要画配景

6、要画参照物（人的大小是体量空间的基准）

7、要画门窗，但不需要上色彩

8、大空间的结构为桁架或者网架

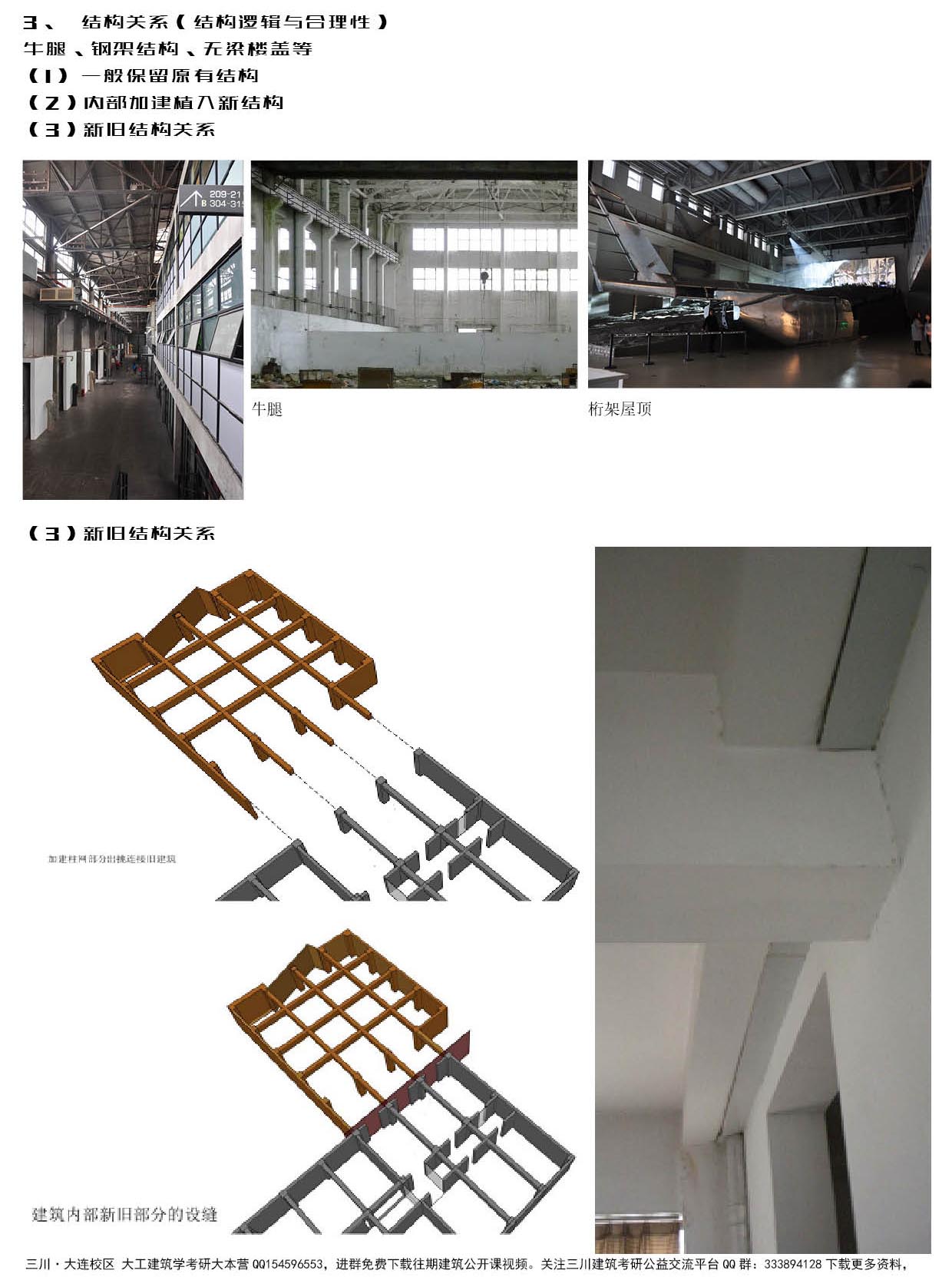

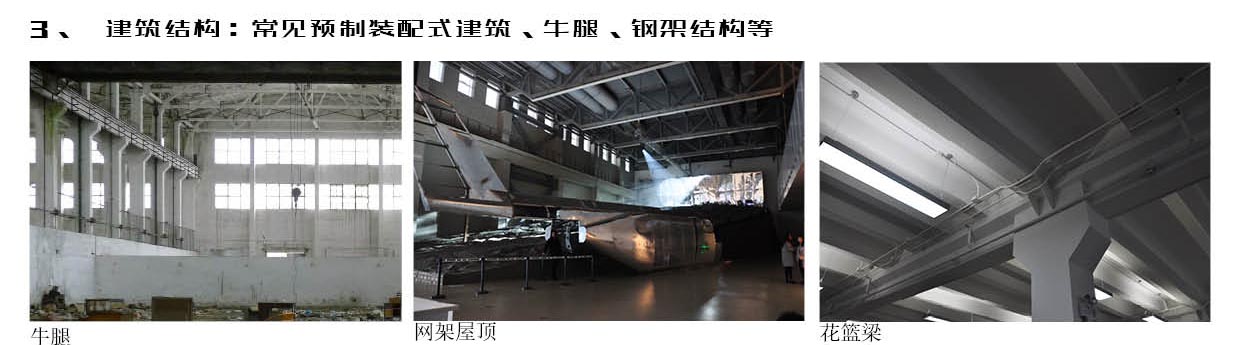

9、改造类建筑结构关系要表达清楚，原有结构有牛腿、屋顶网架或者桁架、无梁楼盖等。

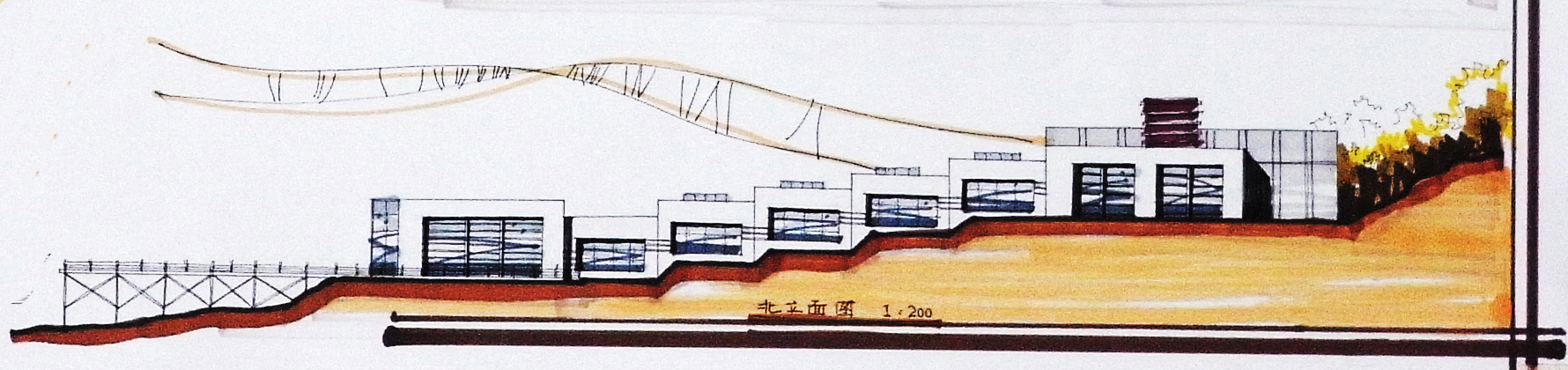

10、注意坡地的画法
