建筑快题设计采分点第一弹——总平面图与平面图表达要点

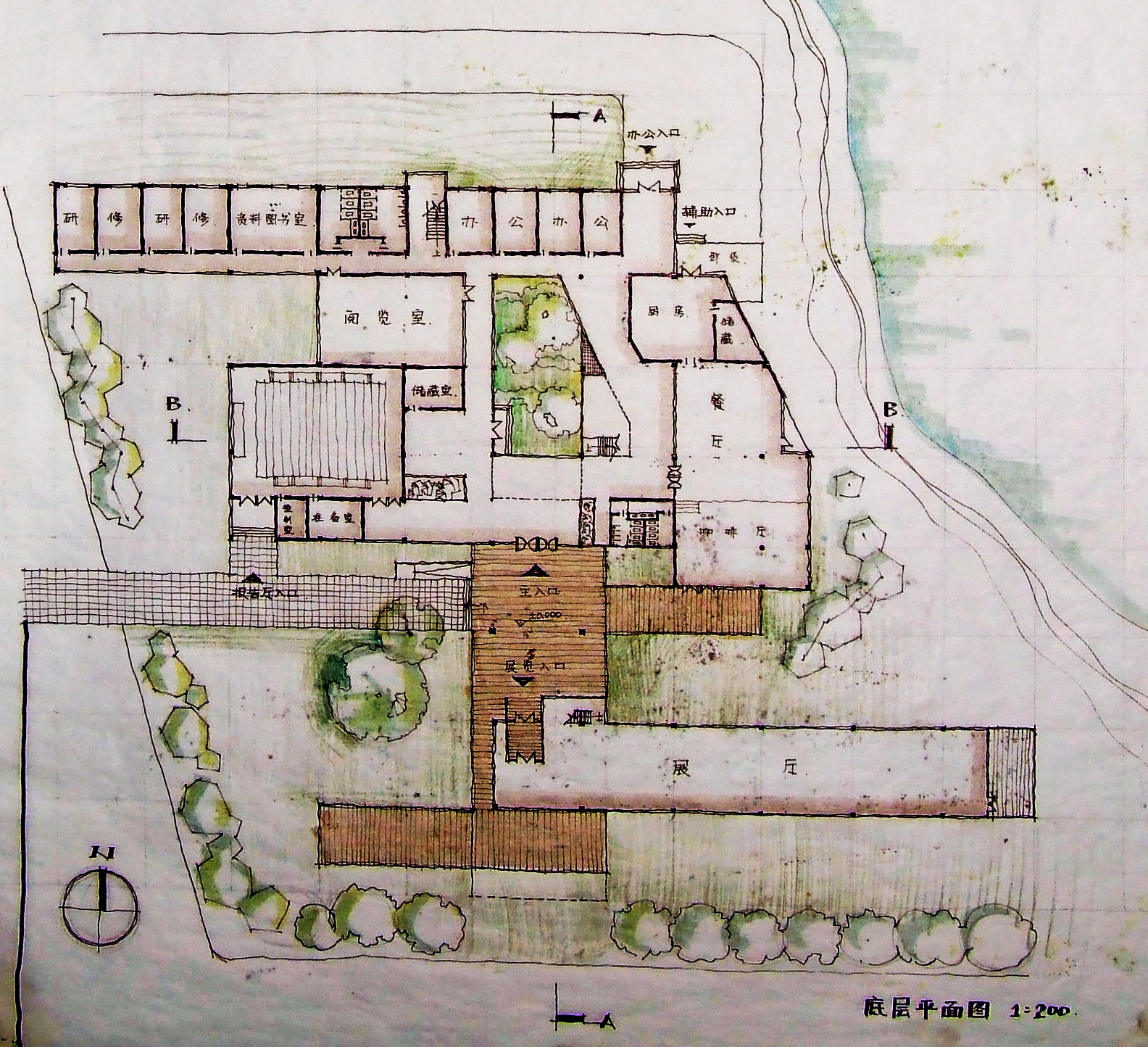

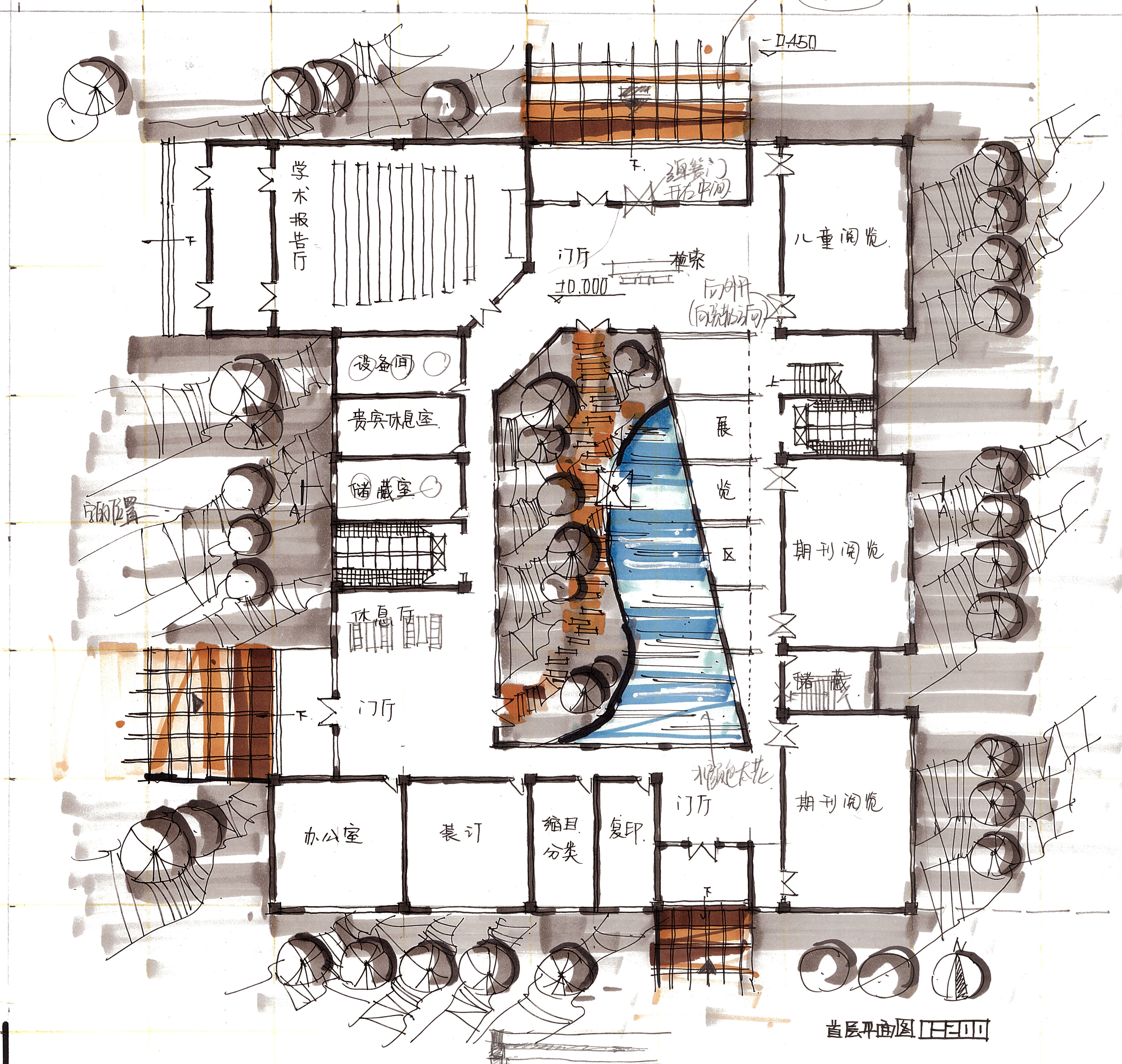

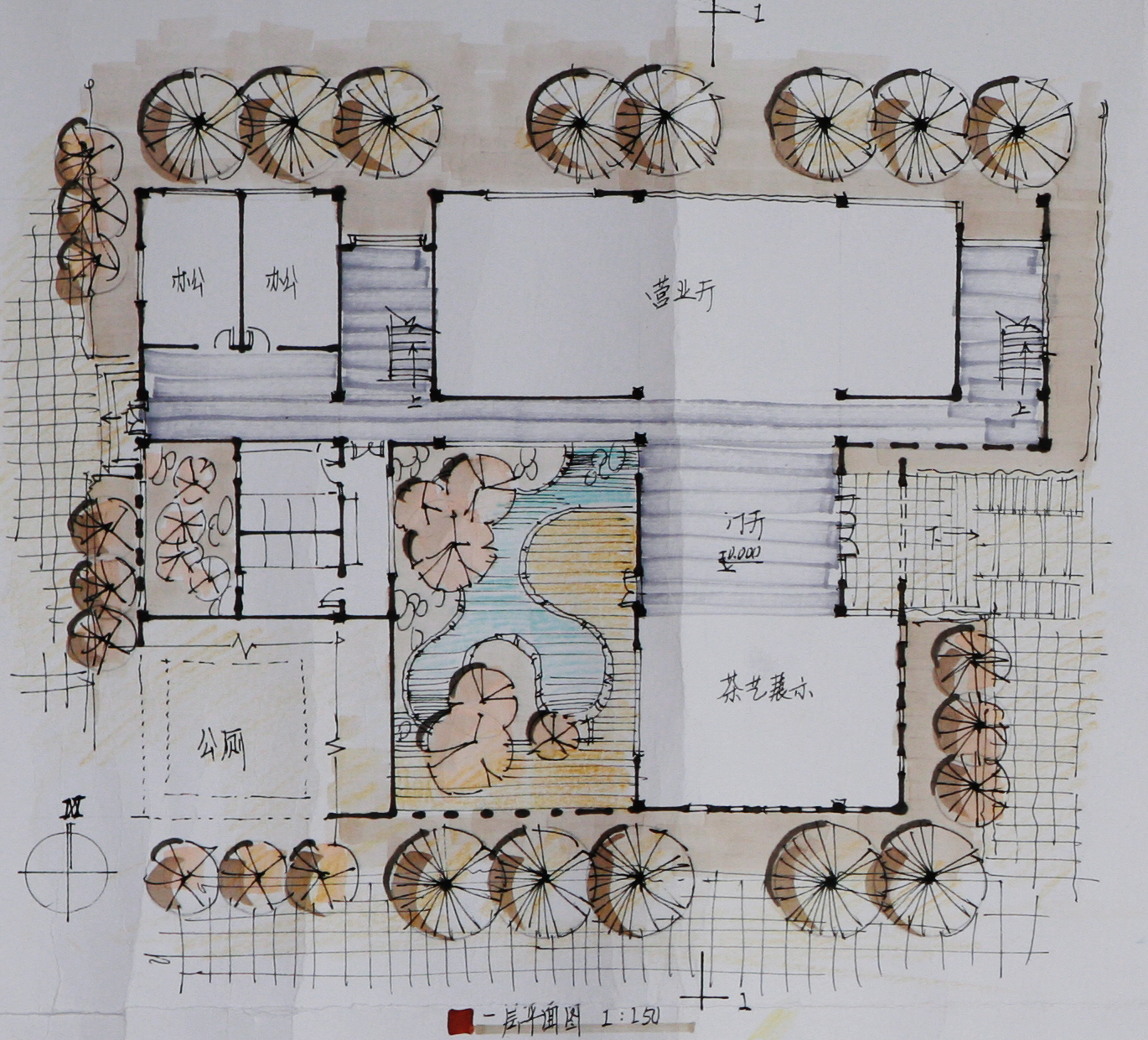

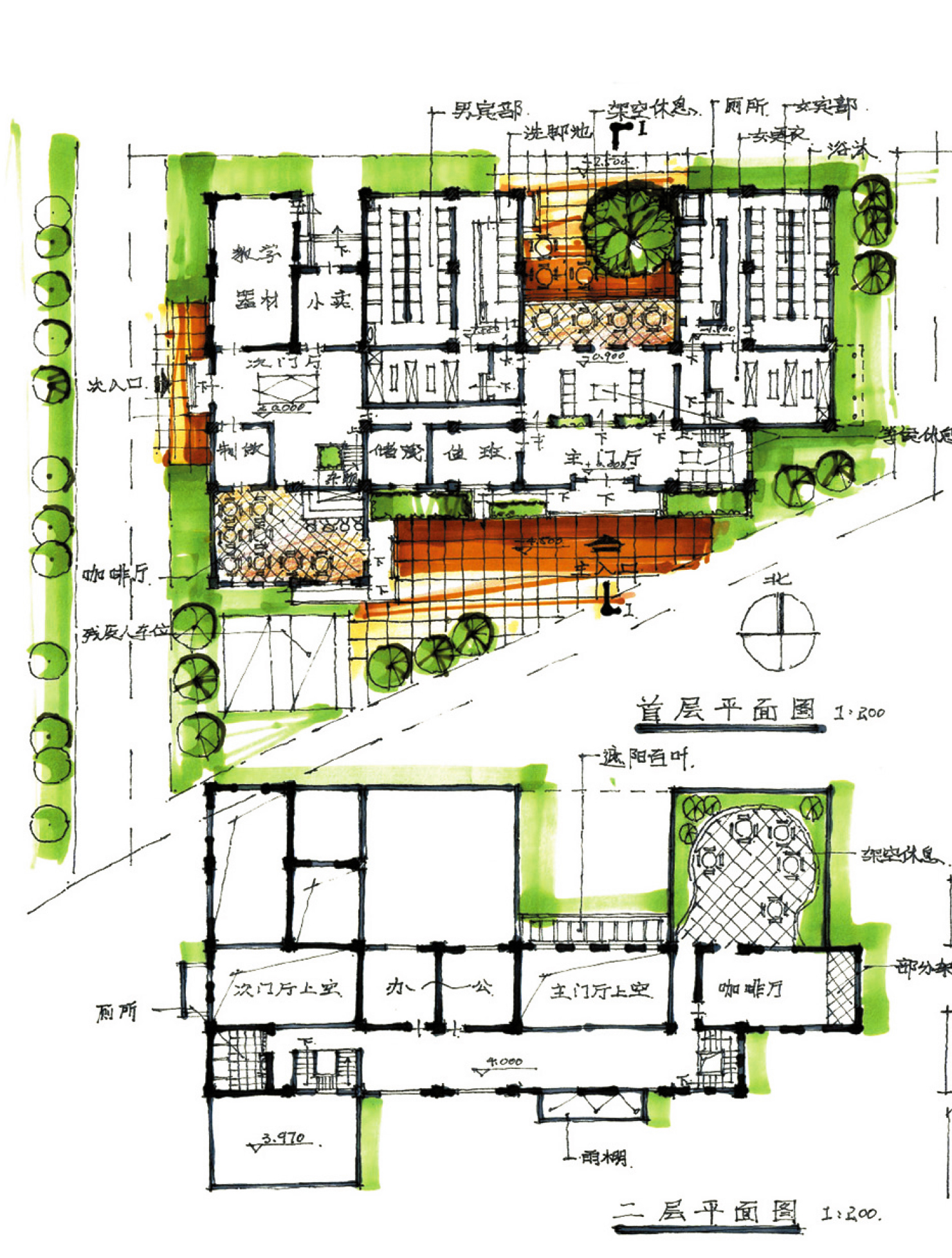

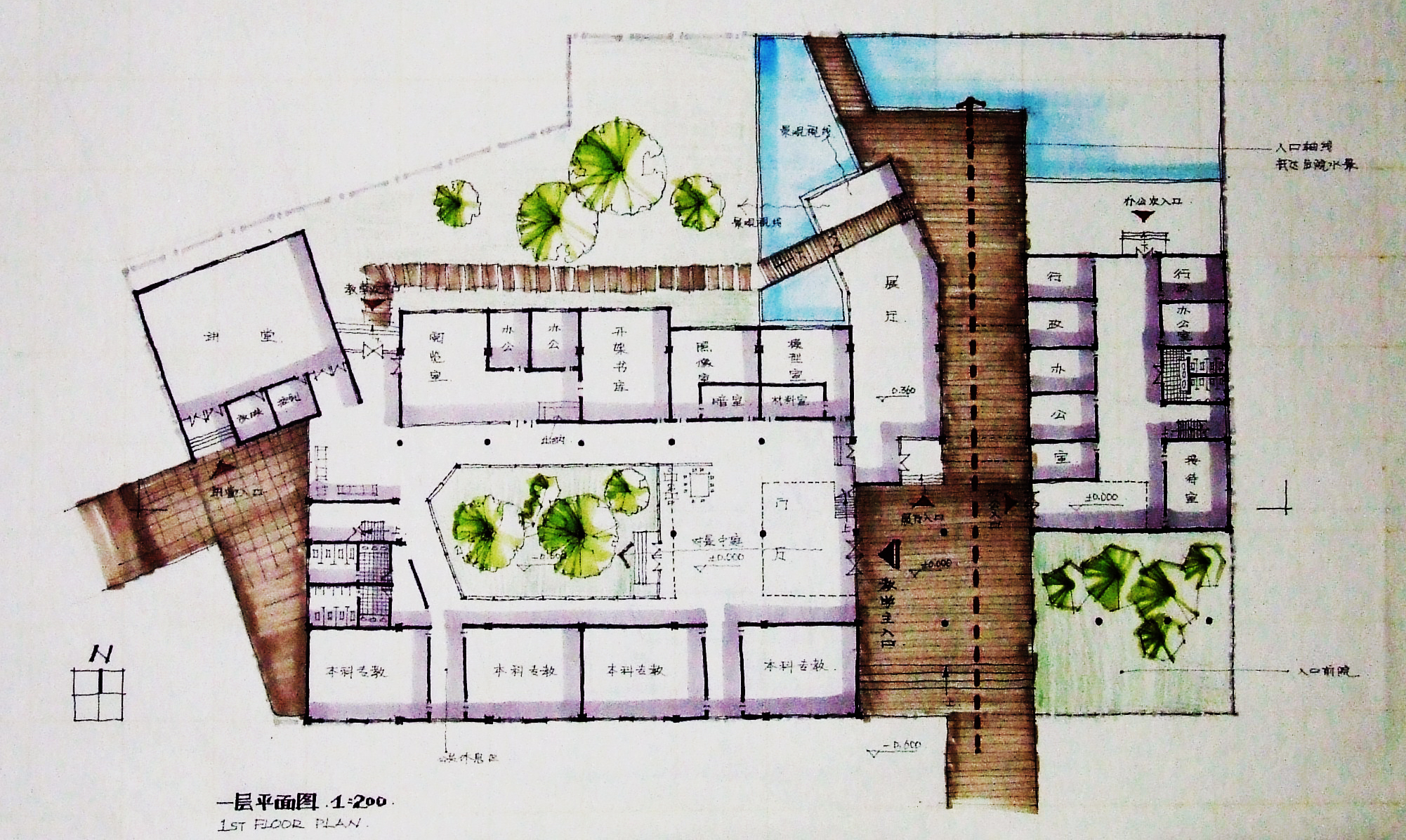

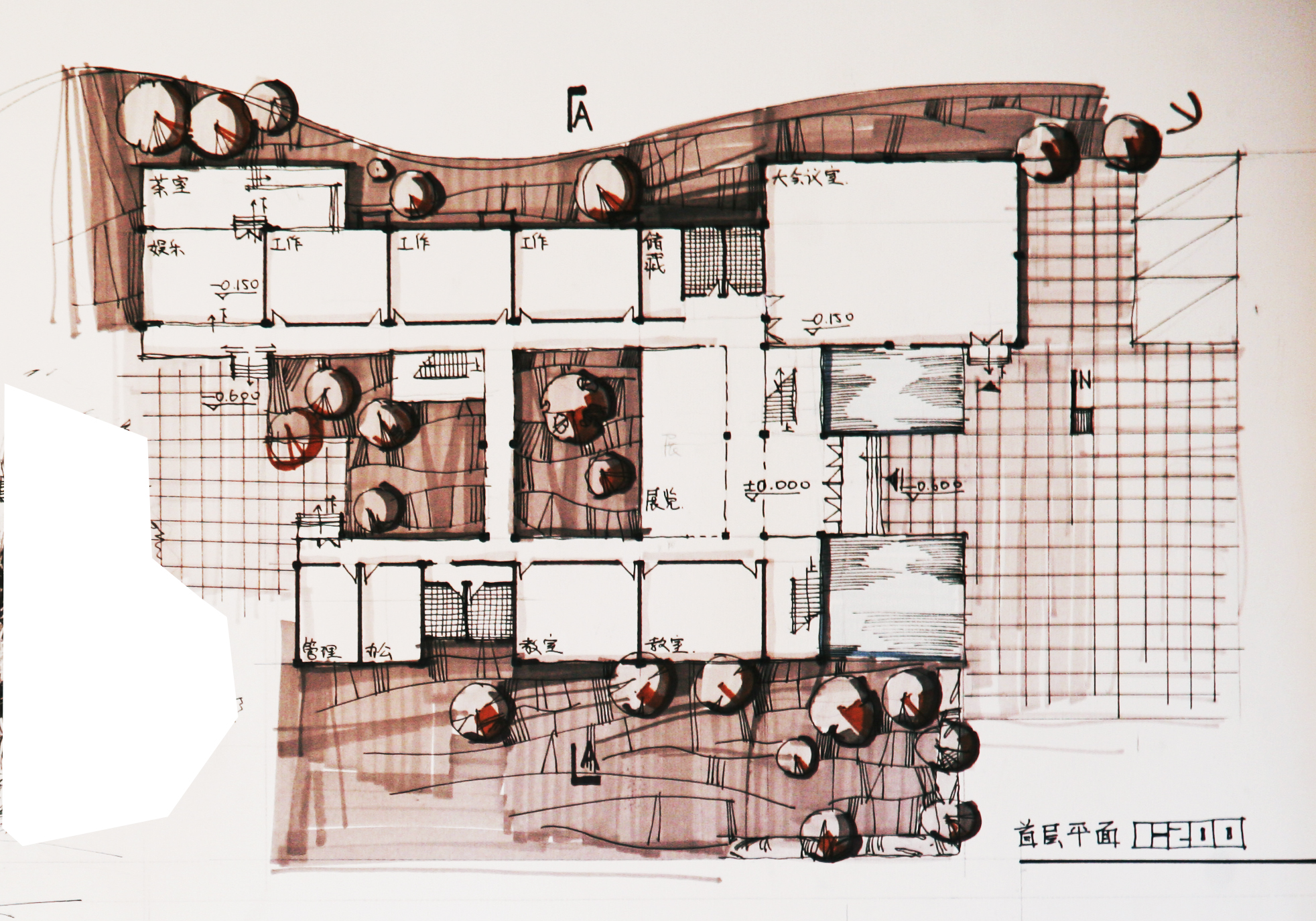

一、平面图的表达采分点

1、墙、柱、窗、门（小房间门朝里开，大空间门朝外开，大于 60㎡以上的建筑成为大房间。首层楼梯间的门朝外开，中间层以及顶层的楼梯间门朝里开。总之是朝着疏散方向的方向开门

2、指北针（正图指北针直径为 24mm）

3、卫生间、楼梯间的表达

4、对外平台与台阶（在所有的对外的开门出都有），平台宽1500mm，台阶宽 300mm，高 150mm。不允许设两级以下台阶，至少 3 级台阶。出入口应该有坡道设计，宽度为 1500mm，坡度为1/10—1/12 之间。

5、标高：主入口门厅标高正负 0.000，室外负的 0.600 或者负的0.450 同时需要箭头指明上下方向；二层同样需要标高，一般为 3.900 或者 4.200。在楼梯间的位置进行标注。

6、在出入口处画铺地

7、主次入口的地方标注主次入口标识

8、庭院（铺地的方式、水池、绿化、石汀布等），庭院也可以结合室外展览进行设计。

9、树，平面图的配景。三五成群的画树，体现主次出入口。古树的画法要与普通的平面树进行区分。

10、图标 1:200/1:100/1;250/1;300 等

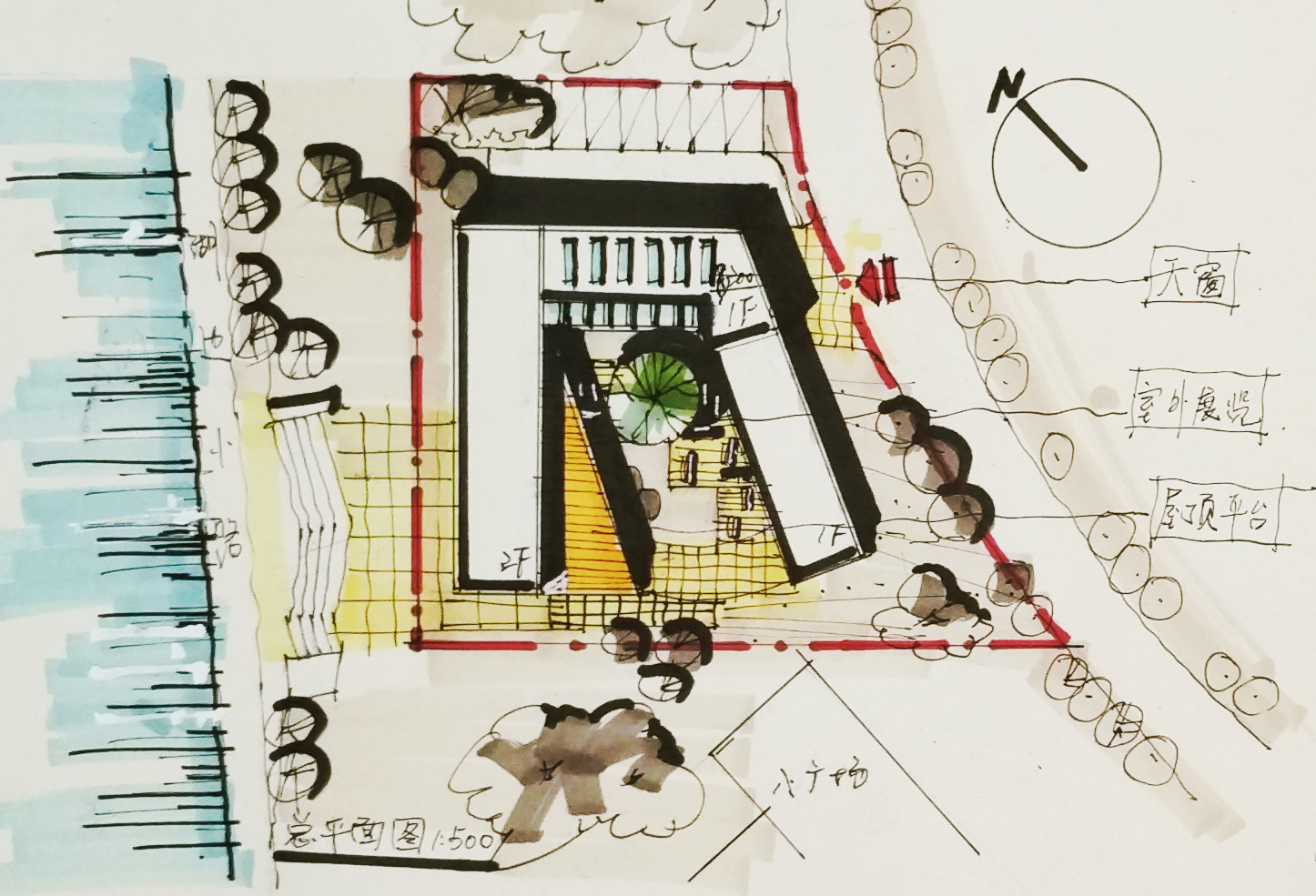

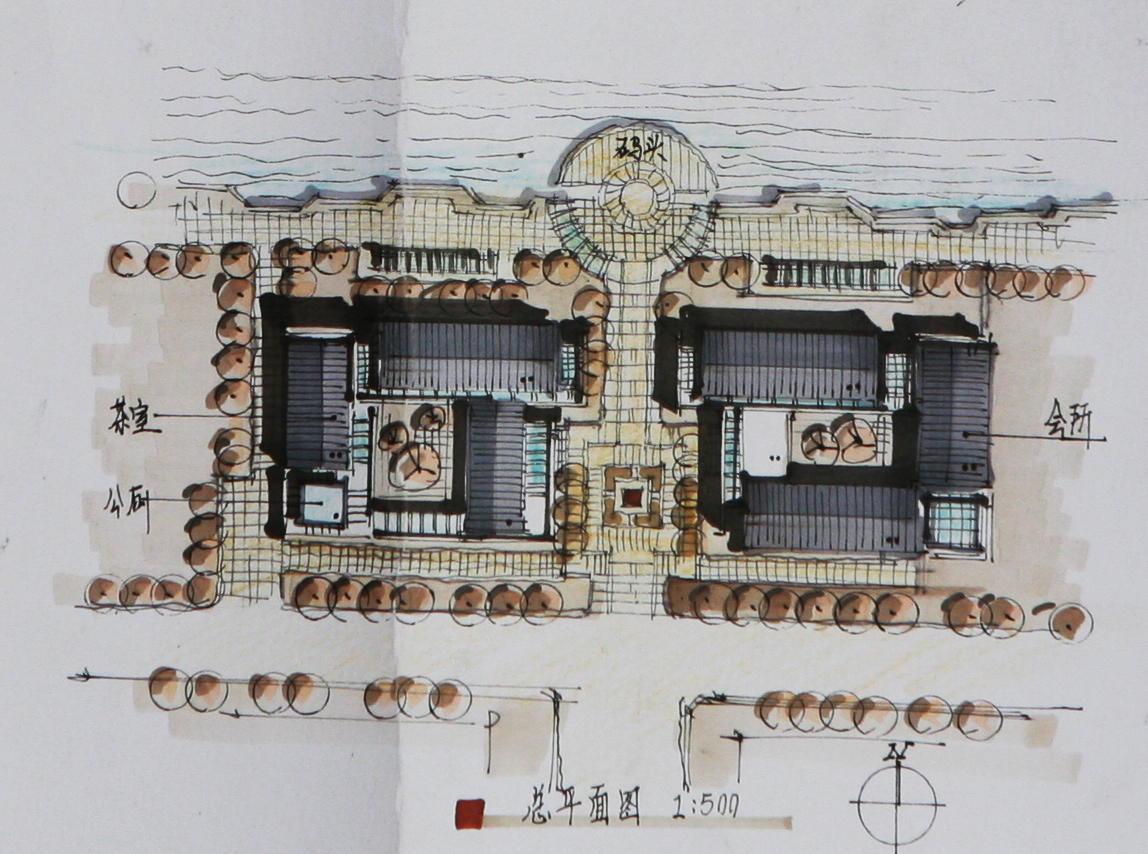

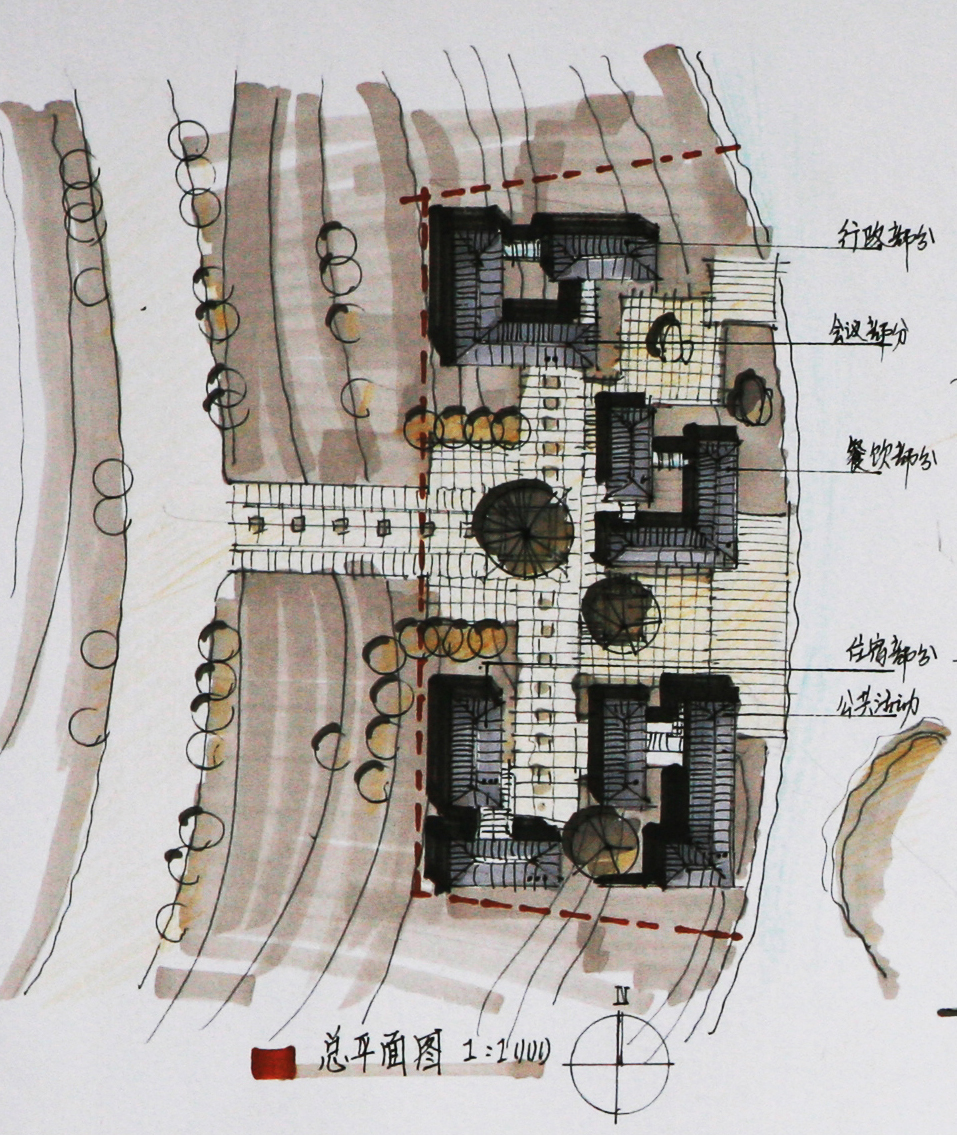

二、总平面图表达要点

1、指北针（注意指北针的方向，不要思维定式 ) 图名比例 1:500 或 1:1000

2、层高（统一标注在右上角或者左上角）用 1F、2F、3F来表示标高；特殊空间，例如大空间要标注标高）

3、屋顶花园、屋顶平台、天窗等要与建筑的铺地、植被的表达区分开；可以用马克的颜色进行区分，同时用引线进行标注

4、阴影（注意阴影的方向要符合指北针的方向，树与建筑的阴影方向要统一起来）

5、女儿墙（宽度按200mm来计算；女儿墙一样需要阴影）配景（树、湖水、铺地）需要专门地练习庭院的细部处理。

6、建筑红线（注意有时候出现用地红线与建筑红线）都需要同时标注；建筑红线最好用箭头引注一下

7、要画出建筑的周围环境，其中包括建筑环境（屋顶形式，层高）以及自然环境（湖面、树木、绿地、坡地的等高线等

8、主次入口标识，其中包括建筑的主次入口，也有基地的道路的主次入口；货物、展品、厨房的出入口等；建筑的疏散口直接用黑色箭头标注即可

9、特殊要求：古树、烟囱、水塔、坡地的等高线等

10、停车位：小车 3m*6m；大车 5m*10m；停车位距离建筑要有至少 2m 的距离；单向消防车道不小于 4m，双向消防车道不小于 6m
