网板里的须知

CMF│跟设计师玩转丝网印刷

丝网印刷是我们最为常见的表面处理工艺，基本上属于入门必备技能。

上一章我们介绍了让菲林惊艳你的设计，按照丝网印刷的流程所以第三章我们从网板里的设计师须知开始。

在这里你可以了解到；

1.丝网印刷跟进现状

2.网板制作流程

3.网板选择中的设计师须知（可重点阅读）

4.拉网制作中的设计师须知

一、丝网印刷跟进现状

对于CMF设计师来说，丝网印刷中除了文件输出，其他都需要专业人员操作，设计师不直接参与制作。

但是，很多时候成本压力大，公司大多会找一些技术较弱价格较低的企业合作，遇到问题更是没有专业的人员解决，不管印成什么鬼样子，拿句时间紧迫影响进度就都希望CMF设计师接受。

肯定不接受，这时公司就会派出CMF设计师现场确认。

然而这些知识根本就在学校中书本上没有学习过的，但是为了尽快的解决问题，设计师只能硬着头皮现场摸索。这里不得不感慨，丝网印刷真的是磨人的小妖精。

二、网板制作流程

选材→网框打磨→水平检校→网框绷网→网纱去酯→网板上浆→曝光→网板冲洗→修版→封边存储

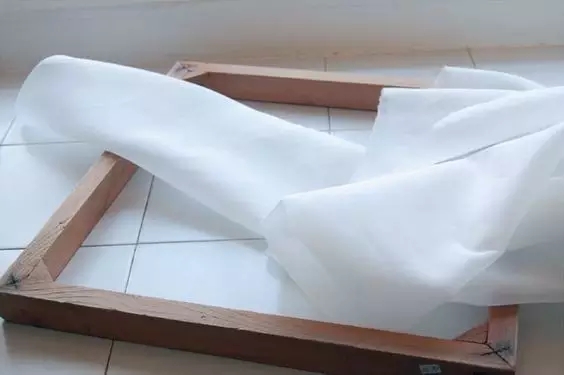

选材

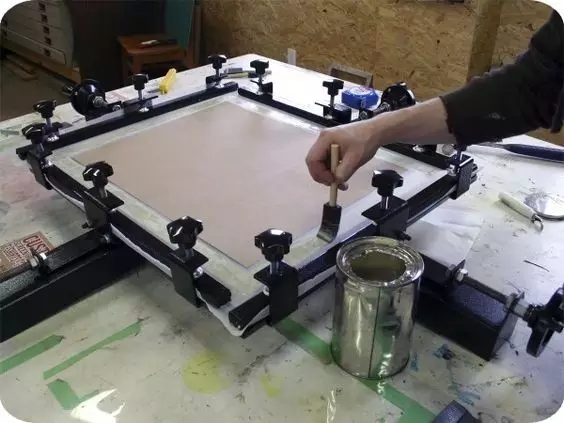

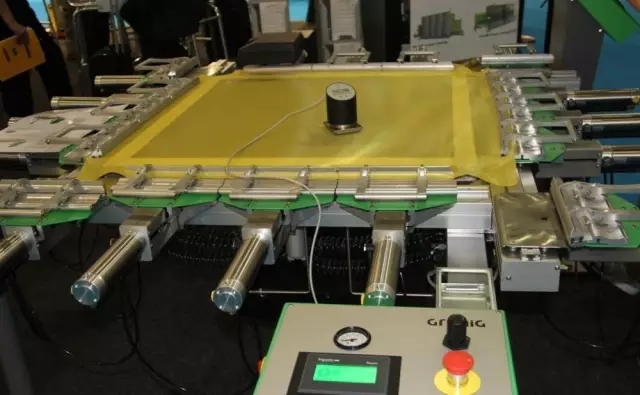

网框绷网

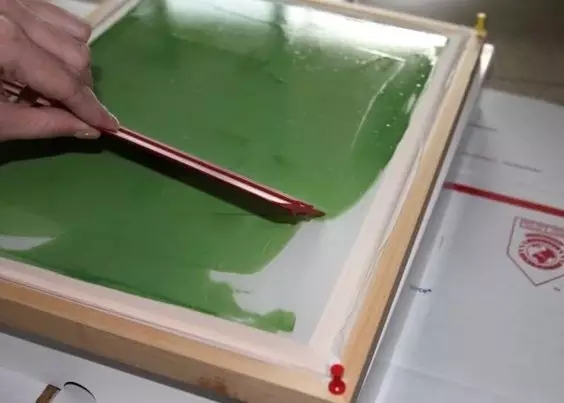

刷感光胶（非专业操作）

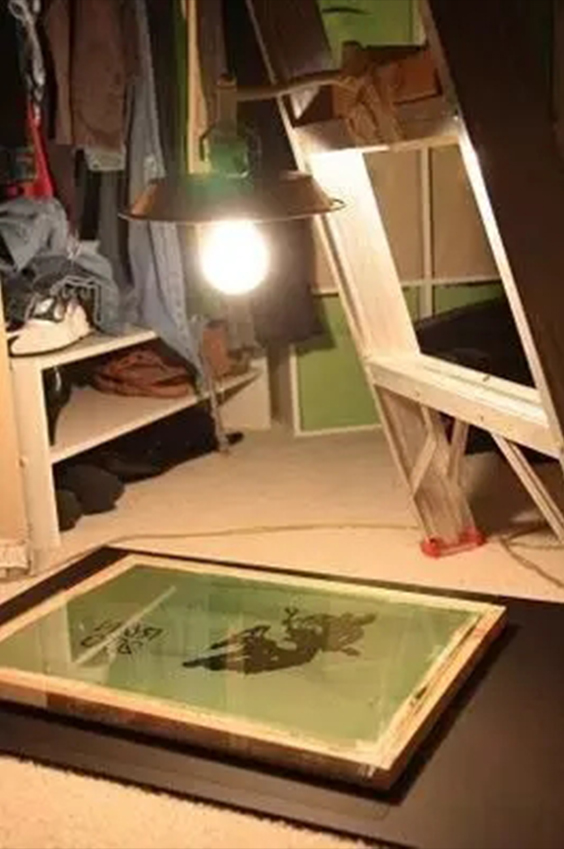

曝光（非专业操作）

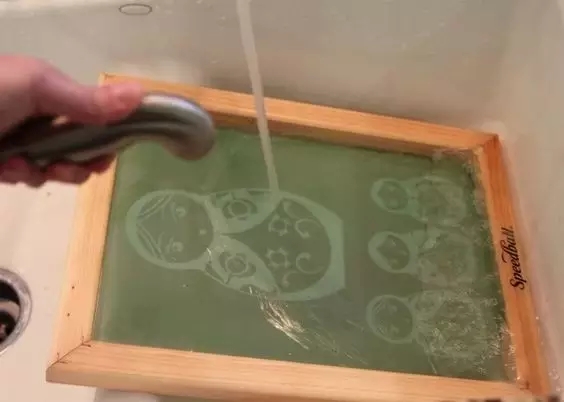

洗网

网板制作的工序复杂，不需要设计师都实地操作，但需要CMF设计师重点了解的是网板的选材、网板的目数、网板的张力、拉网的角度。

三、网板选材中的设计师须知（可重点阅读）

主要选网框和网纱，针对不同材质的承印物和精度要求选取不同目数的丝网和网框大小、材质。

网框的选择，制作网框使用的材料主要有木料、中空铝型材、铸铝成型框、钢材等几种材料，这几种型材各有各的优缺点。

木料网框，制作方便，材料较轻，多在手工印刷时使用，但是这种网框不耐腐蚀容易变形，影响丝印精度，所以多作为手板及少量印刷时使用。

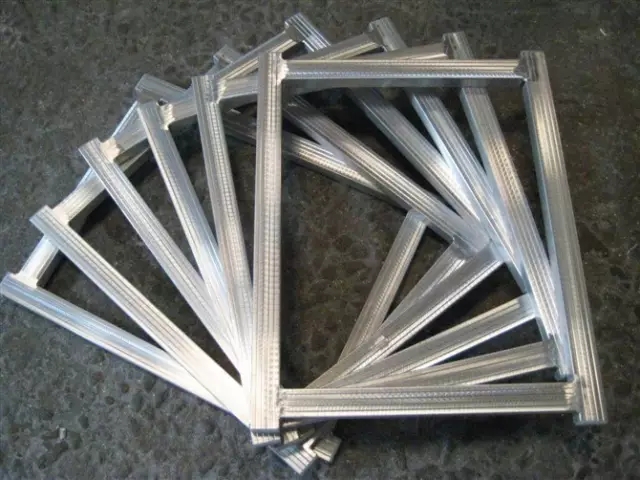

中空铝型材、铸铝成型框，是运用最为广泛的网框材料，不仅操作方便，而且强度高耐腐蚀，牢固不易变形，适用于生产。

钢材网框，相对于上面几种是最不易变形的网框，但是因为钢材较为笨重，所以日常生产中运用较少。

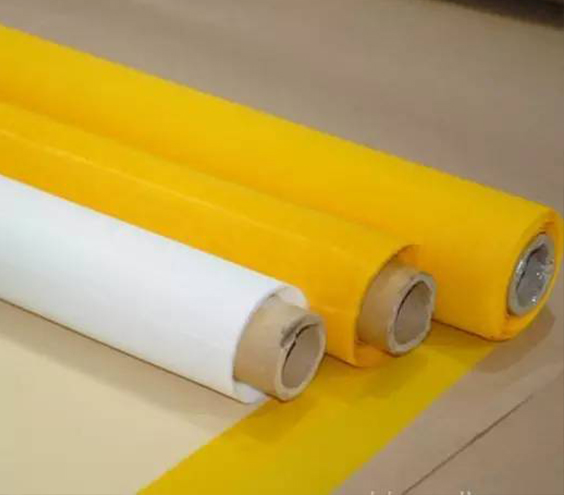

网纱的选择，是设计师必须要了解的，因为这需要我们在输出设计文档时就做出标注。

首先，最重要的是网纱目数的选择。

目数：是网板的精度单位，就像是菲林中的线数，是指网纱在一英寸内网板的孔数即定义为目数。

例如150目，是指在一英寸内有150个网孔，因为1英寸＝2.54厘米，所以1毫米内就有5.9个网点。

很多时候我们会听到师傅说网板多少T，T又是从哪得来的？

T数：T是指每平方厘米内的网孔数，而1英寸=2.54厘米，所以，丝印网纱1T=2.54目,也就是说100T=254目，300目=118T。

因为菲林也是以英寸为换算单位，所以按照目数来标注网板更加容易换算。

生产中丝网印刷一般采用 100-400目的网纱 ：



100 ~ 250 目: 一般印刷带有闪粉或珠光粉等颗粒较大的油墨，或者用在最后一道封底使用，因为目数越少说明网孔越大，下墨量也就越多，覆盖力也就越强。

250 ~ 350 目 : 最为常用的网目范围，这个范围既可以过珠光又可以保证印刷的精度，并且印刷的时候可以减少糊网的概率，不用太频繁的洗网，对于生产的成本时间也有较好的控制，所以设计师和工厂都比较喜欢选择这个范围。

350 ~ 400 目 : 一般需要高精度印刷效果时使用，大多用来印刷精细文字或数字。

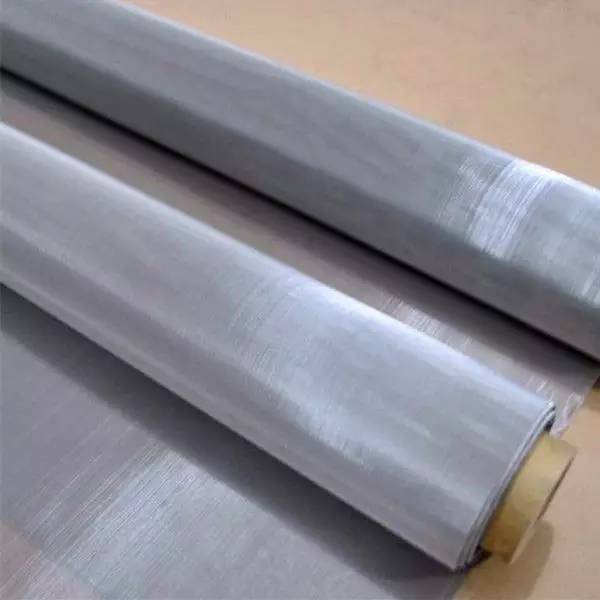

其次，网纱材料的选择，说到网纱精度就不得不提一下网纱的材料选择，市面上常见的网纱有化纤网和金属网，同样网纱的材料各有自己的优缺点，生产中一般化纤网就可以满足需求，但是有一些高精度要求的图形，还是要用到不锈钢金属网。

四、拉网中的设计师须知

拉网的角度，需要根据菲林的线数及图形来选择。在生产中常见的问题点就是龟纹和梅花点，如果这两问题出现就需要检查网板的拉网角度和菲林的线数是否匹配。

拉网的张力，并不是所有网版都是一样的张力，它的确定需要根据，印刷面积大小，精细度，所用的油墨，承印物等等诸多因素，张力的大小直接影响印刷的精度，套位不准、尺寸偏差。当这些问题出现时，就需要设计师检查网板的张力了。

以上就是我总结整理的网板里的设计师须知，也许还有很多点没有提到，也有可能很多说的不对的地方，欢迎大家指正。
