航班监测系统设计

————————————————————————————————————

现项目组要开发一个航线监控软件：

公司对飞机需要做实时监控，请运用AXURE实现A-B点的实时移动轨迹的交互图（动态）；

公司需对航班信息做监控，请在交互图中可实现查看航班信息的功能；

公司需对天气做监控，请在交互图中可实现查看天气的功能；

项目组需了解相关的交互文档，请根据以上三点要求，编写交互说明

————————————————————————————————————

思路如下：

Step 1

1. 考虑产品类型 : 工具类

   注重效率、功能集中、操作集中

2. 考虑产品特殊性：监测软件

   把控临界值的状态、加强预警系统

3. 考虑产品使用场景：

   平时的管理；阶段性的总结；突发事件

Step 2

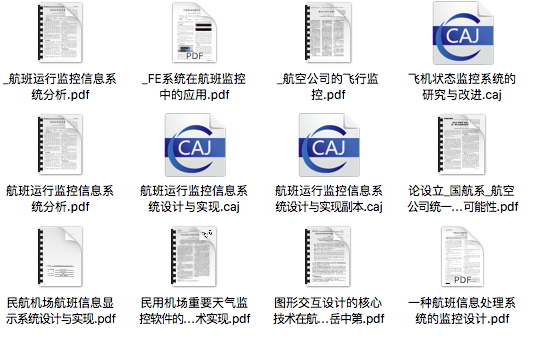

上 CNKI查阅相关文献，了解目前航班运行管理存在的问题、用户与航空公司关注的焦点、衡量航线、航班的元素

Step 3

考虑 Step 1中的使用场景，将了解到的所有航空影响元素罗列出：

场景一：日常航线监控

目的：能够对导航设备实现远程监视，获取的数据实时存储、 操作以及分析等功能。

起飞前：

考虑因素：

航班号，机型，机长，航班属性

计划起飞信息：起飞／降落机场；起飞／降落时间；飞行时段

实际起飞信息：起飞／降落机场；起飞／降落时间；飞行时段

飞行中：

考虑因素：燃油量，飞机位置，速度，气象变化，航行通告, 剩余时间，剩余距离

降落前：

考虑因素：落地机场状况

场景二：突发事件

目的：及时预警异常情况，快速重新配置航班线路。

考虑因素：飞机晚起飞 ,飞机晚到、航班返航、航班备降、涉及机场突发恶劣天气等等一系列事件

天气因素：地面风，能见度，RVR(跑道视程)、积雨云

提醒方式：弹出窗口、声音、背景闪烁

Step 4

了解每一种元素在航空中的特定表达方式

例如：航空中的天气表示：天气报文的书写、天气的表示符号、机场的代号、等等

Step 5

功能分类放在一起、编排重要性如何呈现

Step 6

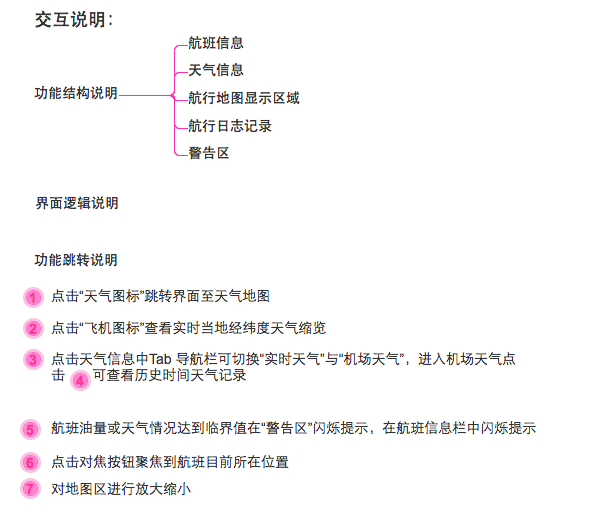

线框图呈现与交互说明

最终成果：

警告显示效果：油量红色闪烁+警告面板+提示音

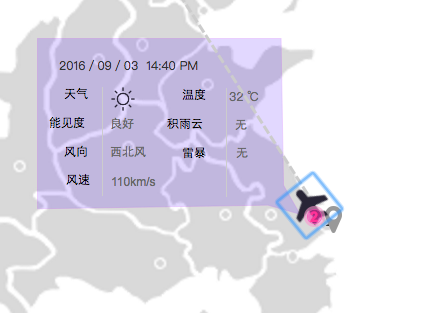

点击飞机显示局部天气：

点击天气图标查看天气分布图：

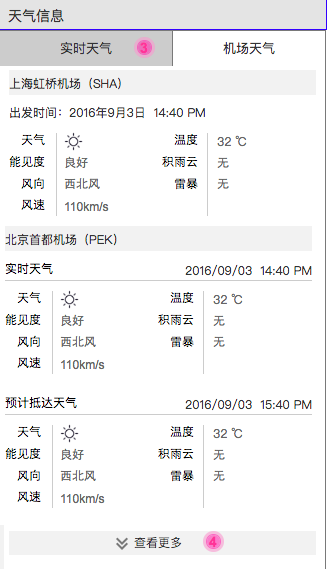

机场天气显示，半小时更新一次，可点击查看更多：
