犀牛制作的镂空球体

从网上找的一个教程，但自己实际操作中发现了一些小问题，进行了修改。主要是在绘制图案的时候，发现螺旋线的半径跟原有的教程写的不同，已经进行修改。添加了自己喜欢的小鲸鱼，都可以试试改成自己喜欢的图形。

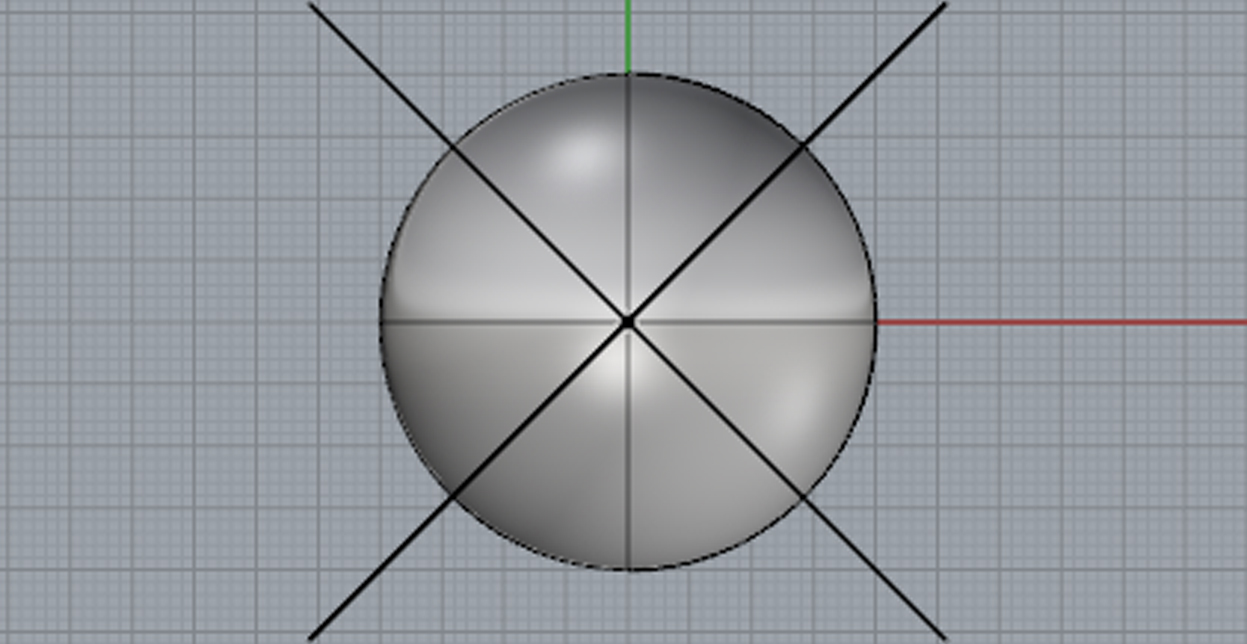

1.以圆点为中心，绘制一个直径40mm的球体，在X轴和Y轴话两个相互垂直的曲面，并在坐标原点上延伸Z轴方向，然后再选择45度。

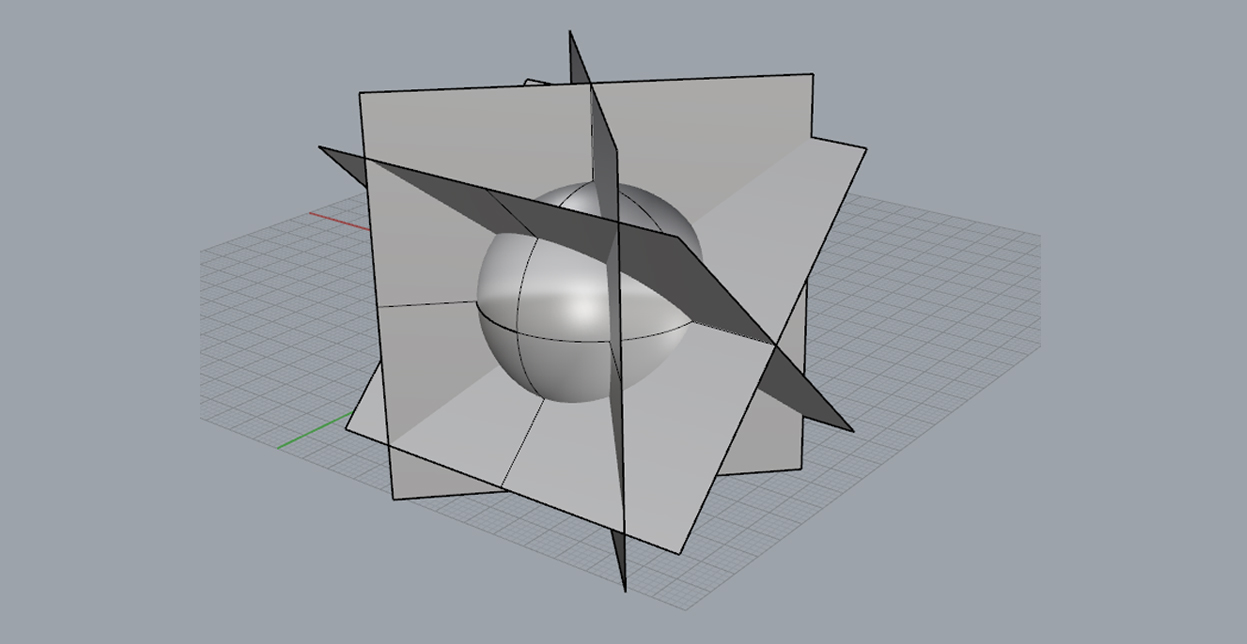

2.两个相交平面在复制一份，在前视图中选择90度。那么我们将会看到4个面都相交于坐标原点。

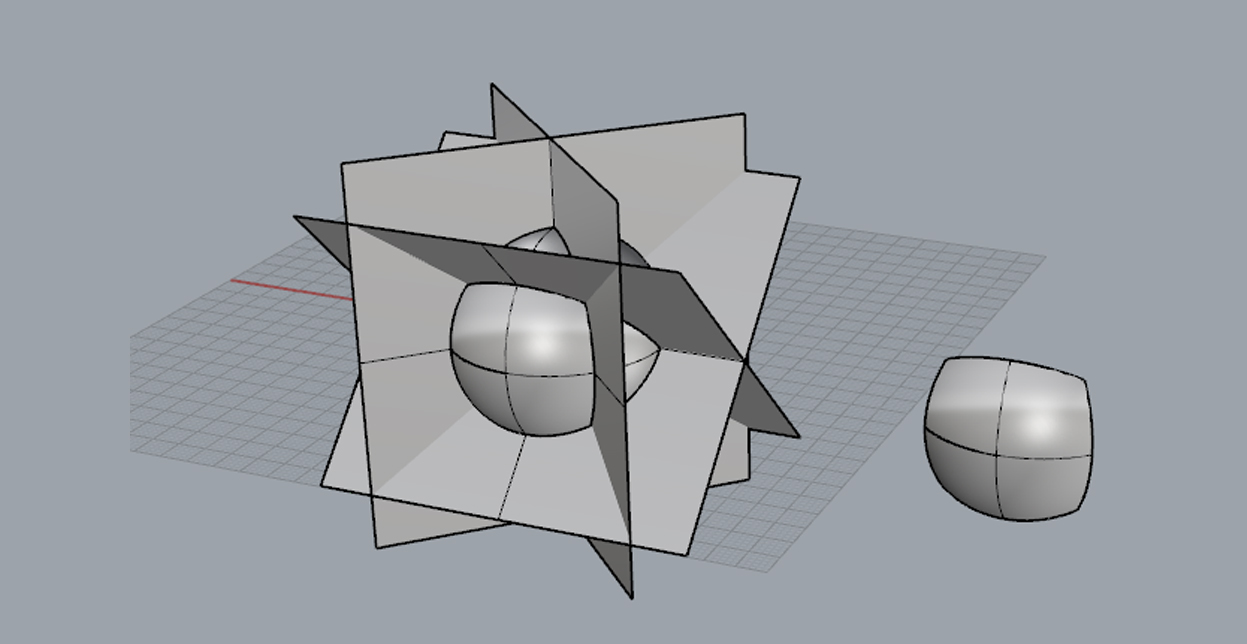

3.平面切割球体，得到我们需要的曲面，我们要说明一下，这个曲面是1/6个球体，接着我们多复制一个备用，复制后的可以建另外一个图像进行隐藏，不要移动位置。

4.将其他位置进行隐藏，只留下6分之一，尽量不要移动位置。

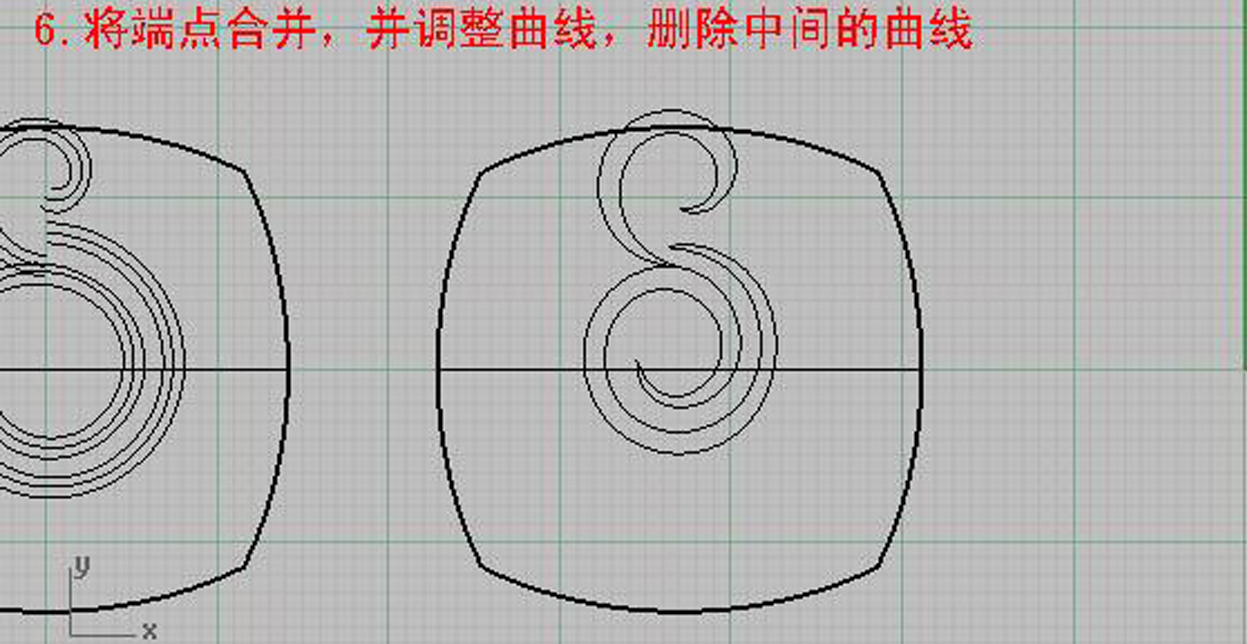

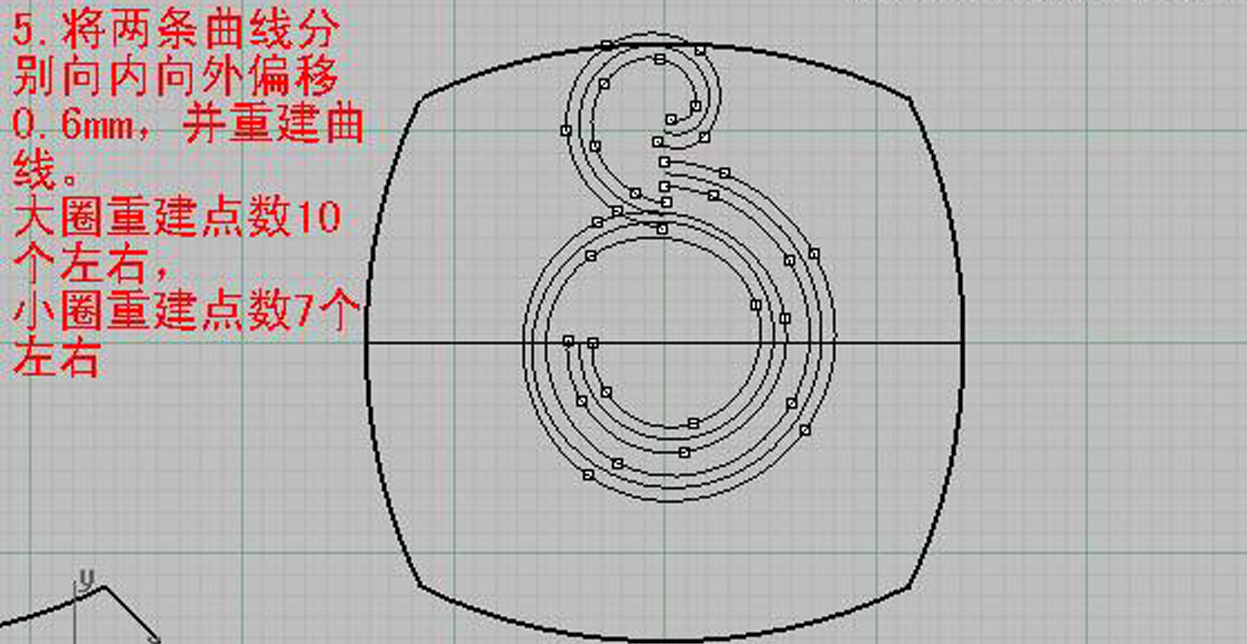

6.使用F10显示点工具，使用移动工具将两端闭合，进行组合合并。

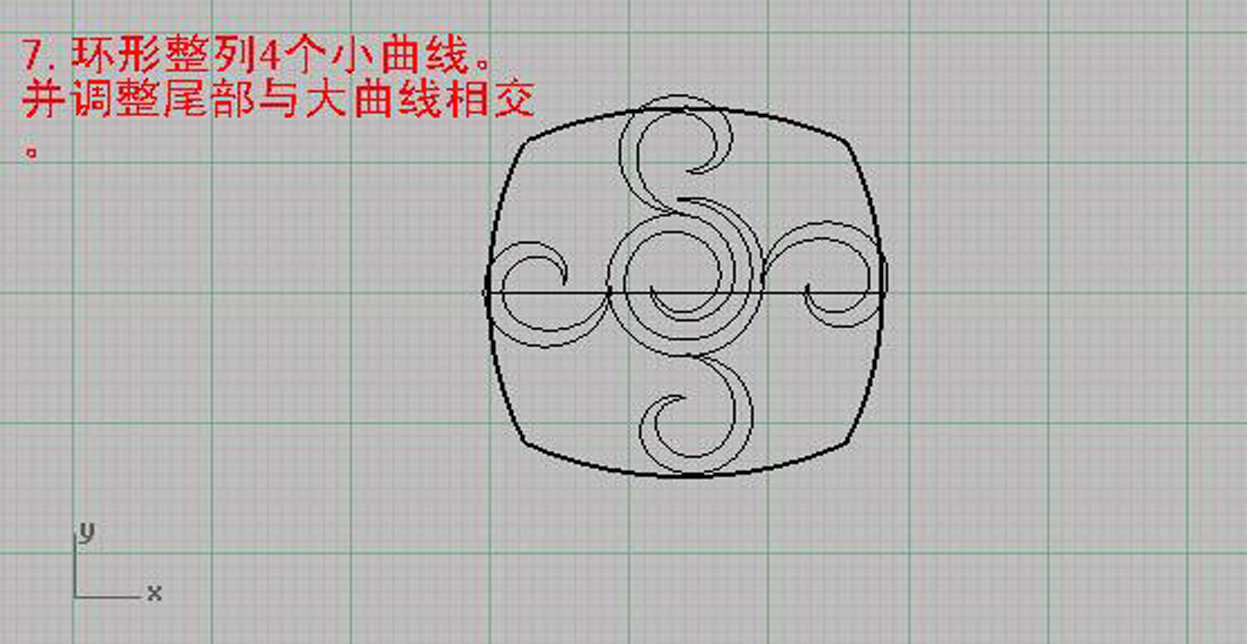

7.以中心为圆点进行环形阵列。

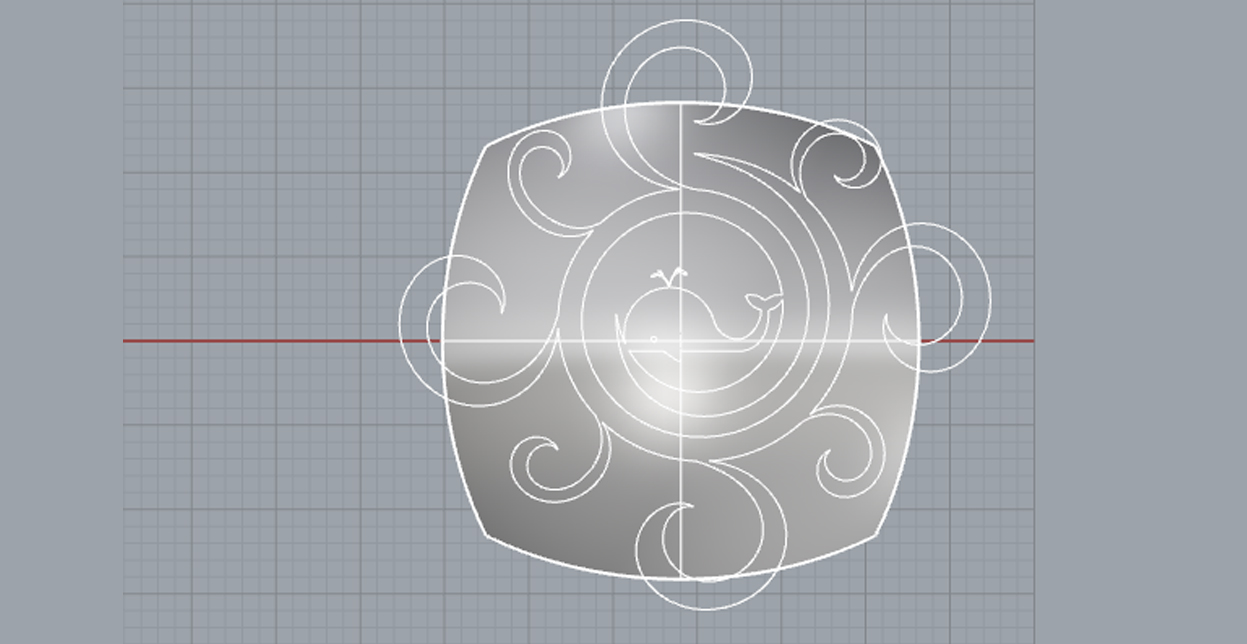

8.将自己喜欢的图像放在圆的中心，调整整体线条，将线条通过裁剪后，进行合并。

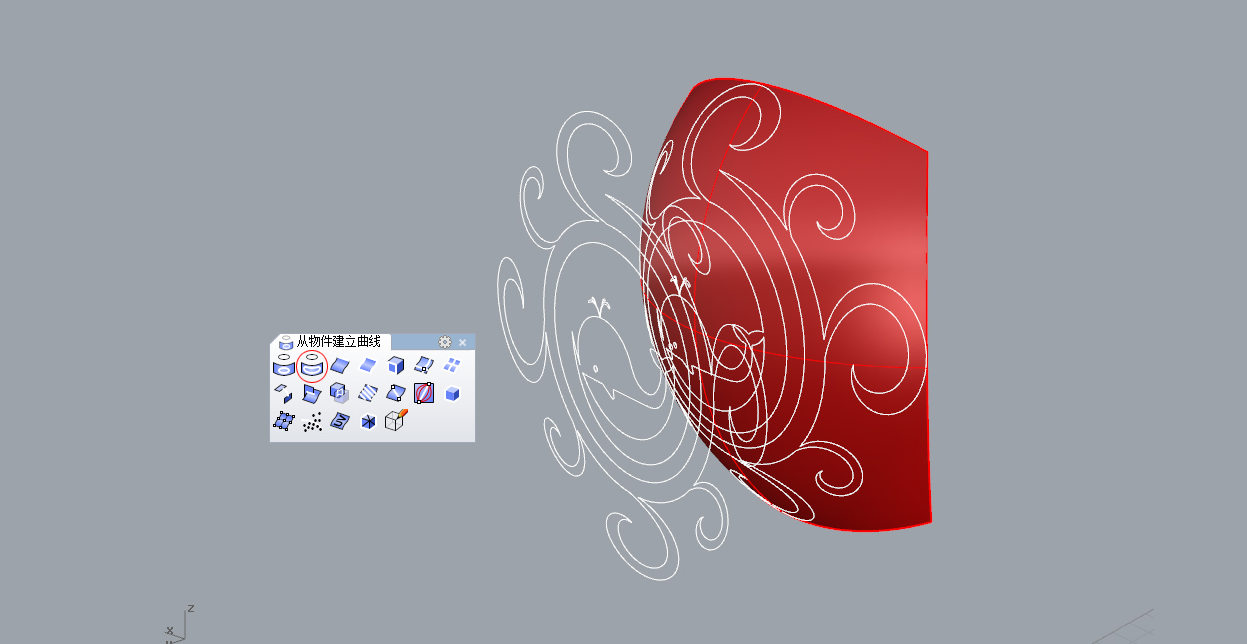

9.使用投影工具，将线条投影到曲面上，进行调整，使投影后的线条整体覆盖曲面。

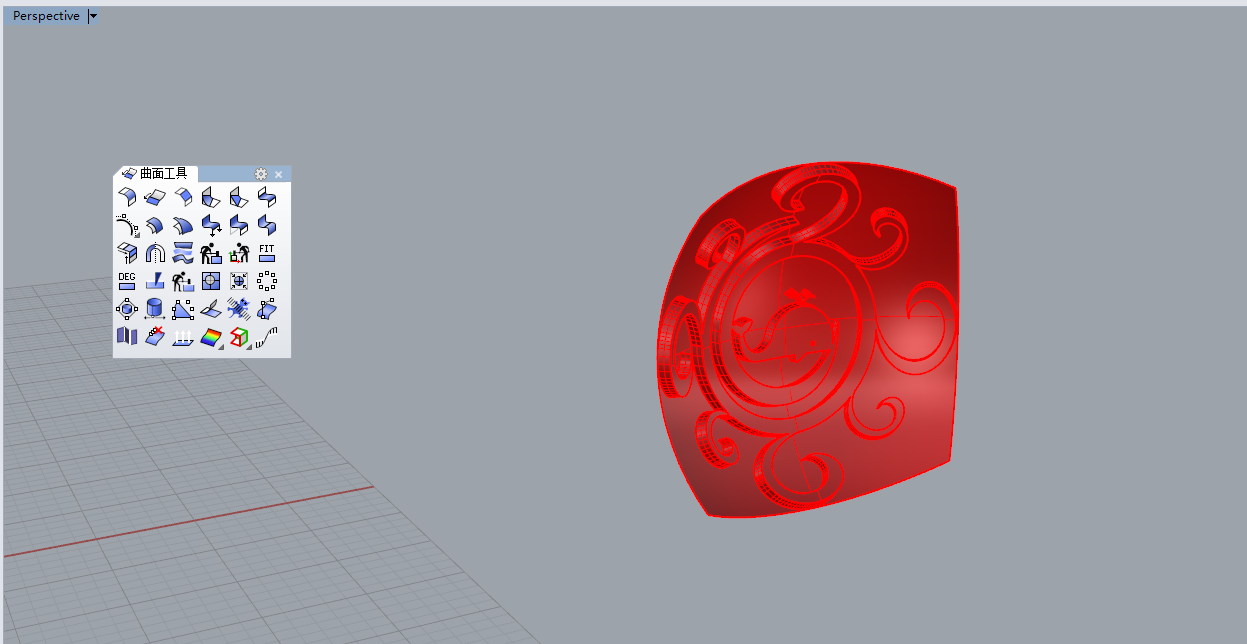

10.使用曲面上的线条进行切割，点击分割-点击曲线和曲面-按右键分割，得到我们需要的曲面，如下图所示；在使用曲面偏移工具，向内偏移1mm，生成实体。

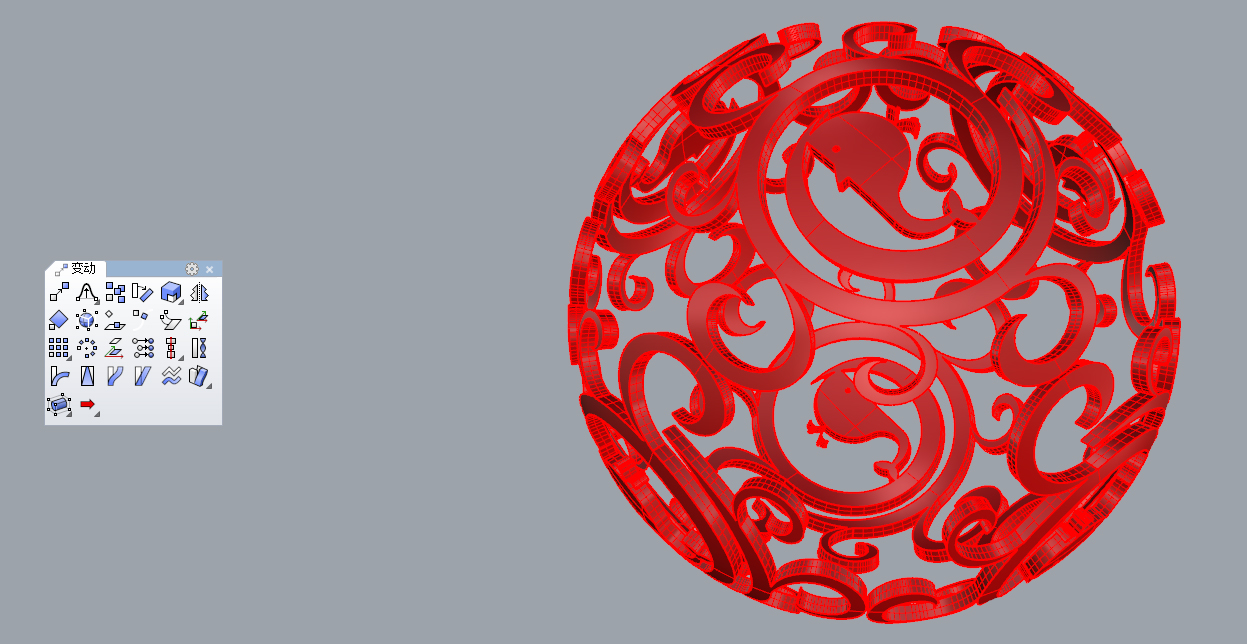

11.生成实体后，显示整体球体，已球中心为中心进行环形阵列，成为球体。

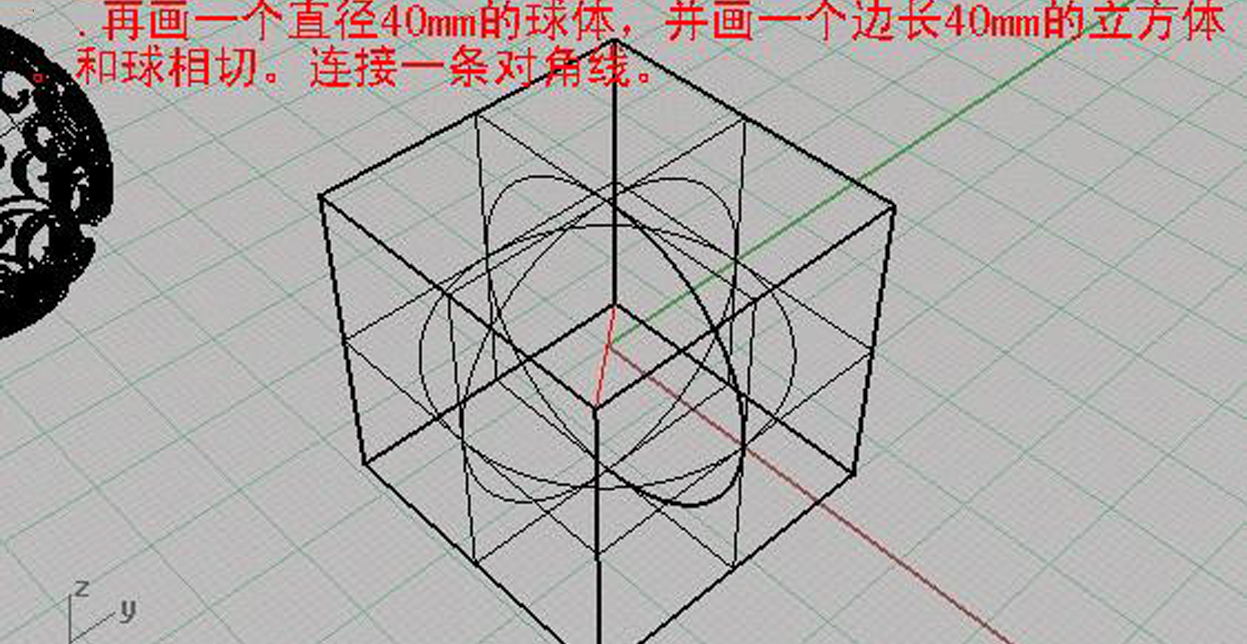

12.在球体外环在重新绘制一个40mm的球体，并画一个变成40mm的立方体，使用线条工具连接立方体的对角线。

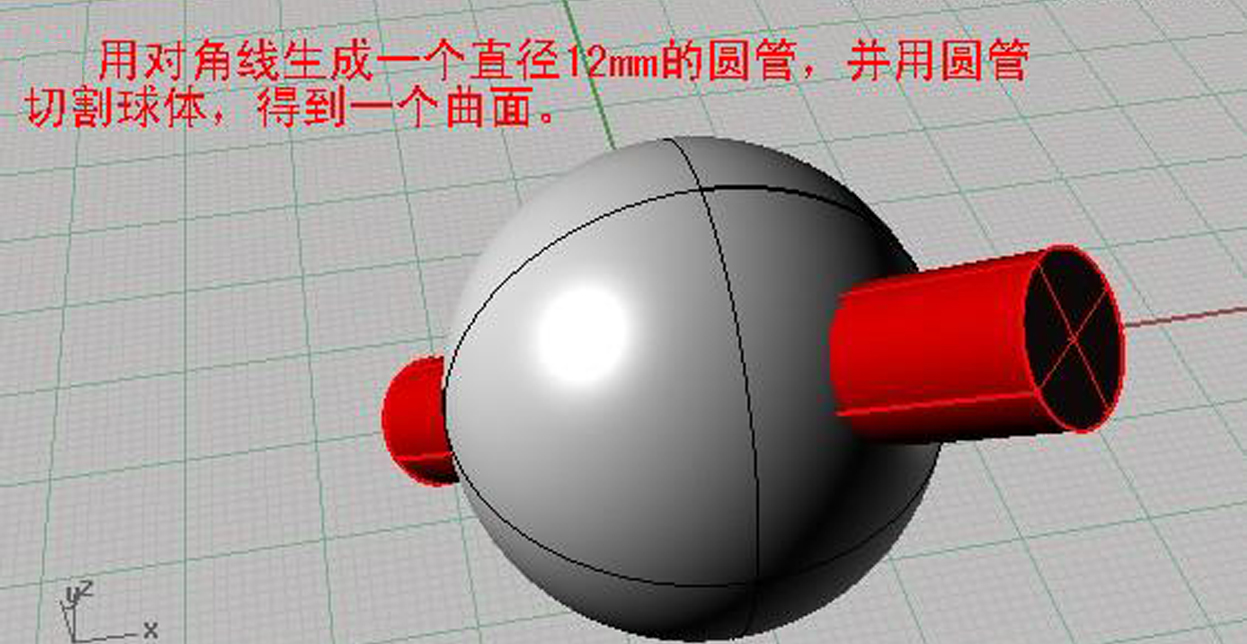

13.将正方形删除，使用对角线建立12mm圆管，使用圆管切割球体，得到曲面。

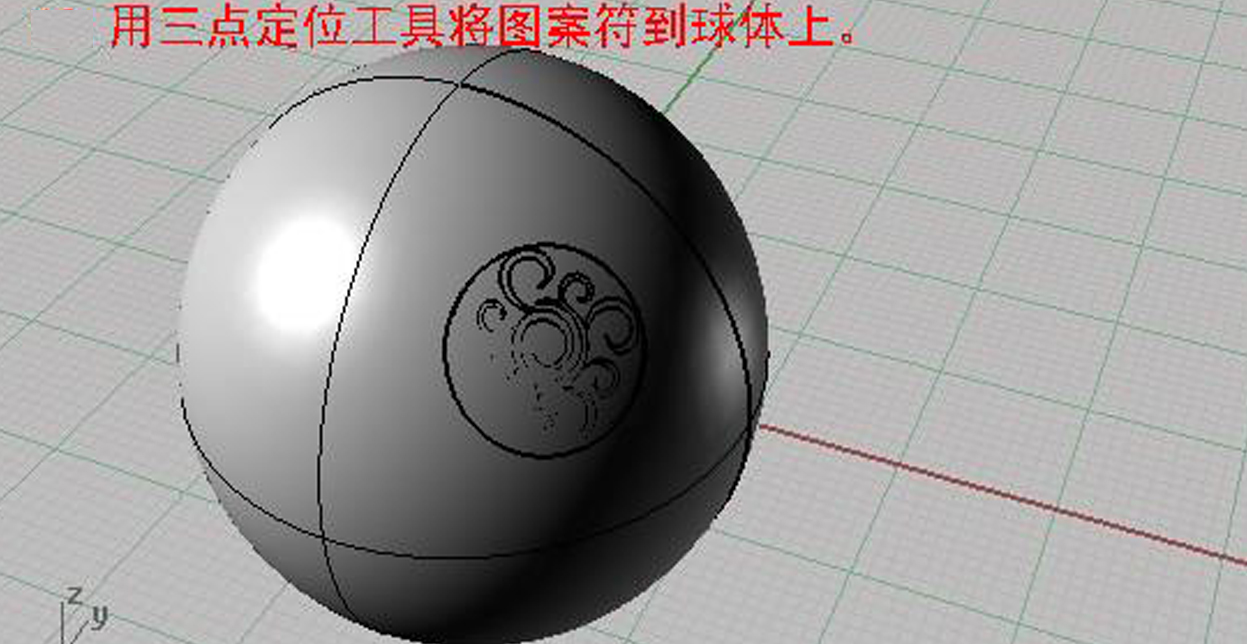

14.用之前的方式将图像制作在小的曲面上。再将曲面拼接会球上时，使用“对齐定位三点”可以Orient3Pt命令。

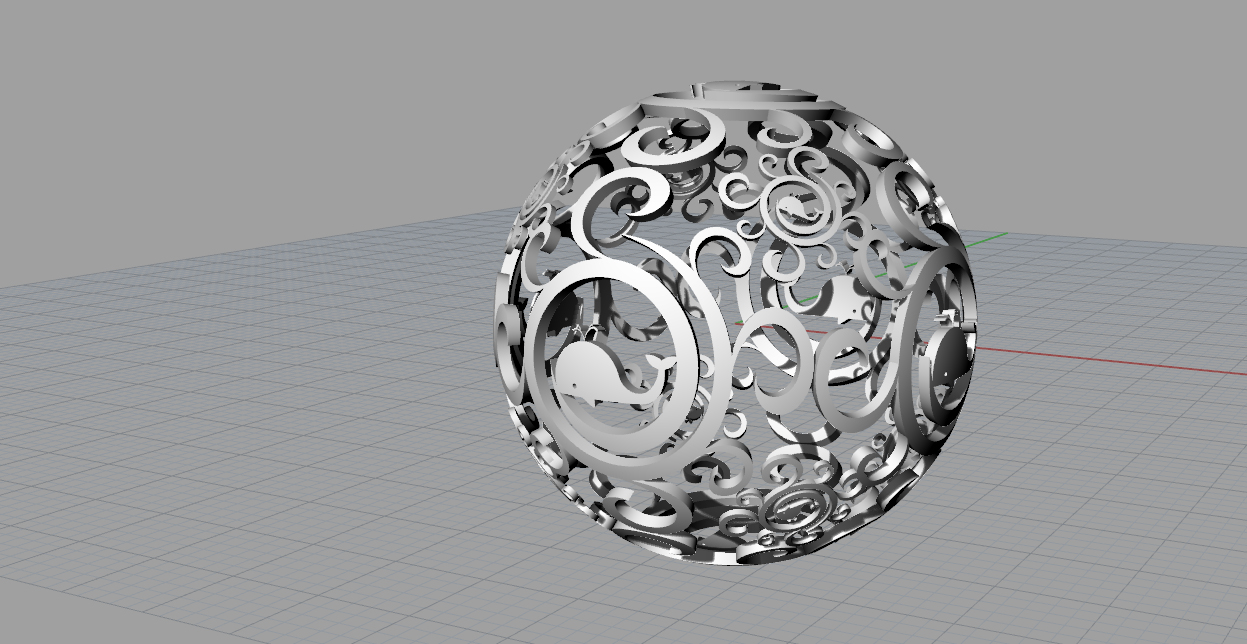

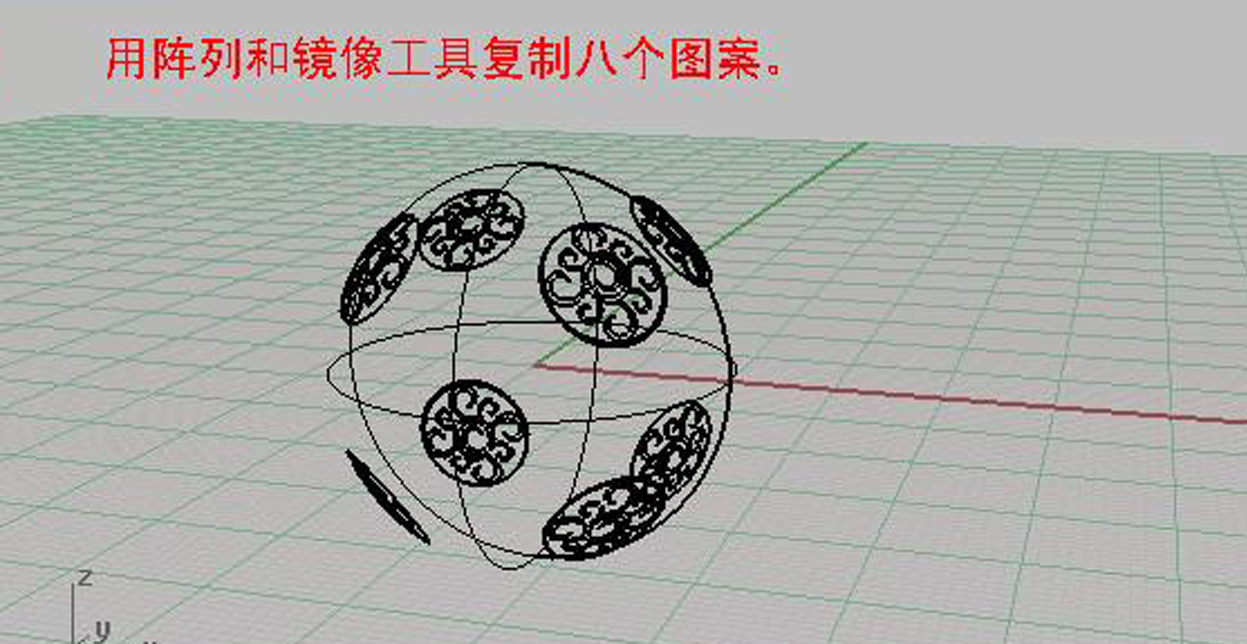

15.绘制后，使用环形阵列工具进行阵列，阵列4图案后，在使用镜像工具进行镜像，镜像出8个图案。

16.阵列后，显示整体，调整一下小圆与圆的位置，进行存储，放入KeyShot中进行渲染。
