夹缝中的家

“夹缝中的家“是东方卫视《梦想改造家》2015年第三集电视真人秀设计改装节目中的项目,它位于上海虹口四川北路一栋被三面邻居围绕而在夹缝中求生存的老房。委托人周渊家老、中、青三代共5人居住,邻居母子2人。房屋逐渐老旧、面积不足,矛盾日益激化。


王平仲





项目简介:

项目名称:夹缝中的家

设计师&摄影:王平仲(PING WANG)

参与设计:沈顺权

项目性质:住宅

项目地址:上海市虹口区四川北路2019号后门

项目面积:改造前58.5平米(委托户32平米,邻居9.5平米,公共空间17平米)

                  改造后62平米(委托户44平米,邻居18平米)。

设计周期:2015年05月04日 – 2015年07月10日

施工周期:2015年05月18日 – 2015年07月29日

主要材料:钢材、老木板、刚化玻璃、陶瓷薄板、复合地板、软木地板、实心玻璃砖、乳胶漆、木器漆。





项目存在的问题:


本案的设计改造千丝万缕、牵一发而动全身,16稿的设计方案里每一条铅笔线皆夹杂着周家人与建筑、家族历史、人文情怀、亲情之间的爱恨交错。


A:项目依靠三面邻居墙面建造而成,结构脆弱,楼板为年代久远的老木板,且木板厚度仅为1.2厘米;

B:委托人周渊,自幼患有血友病,双腿逐渐不良于行,不但日常生活很难自理,也无法外出工作,家庭重担完全  落在女主人一人身上;

C:全家仅有两间卧室,小孩没有独立空间和床位,周渊的父亲为了儿子能够得到适当的休养,让床位给小孙子并长期屈身睡于衣柜之中;

D: 两户关系紧张,共用一条楼梯,并穿越彼此的公共和私密空间,造成两户人家在空间使用上的很大困扰;

E:通过狭长陡峭又蜿蜒的楼梯通往二层半的卧室为邻居阿姨和儿子的卧室,空间不足。

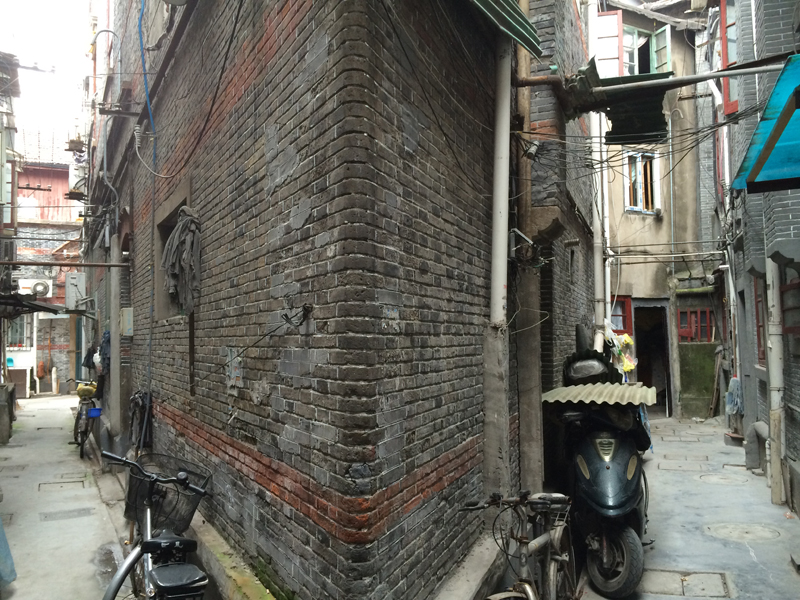

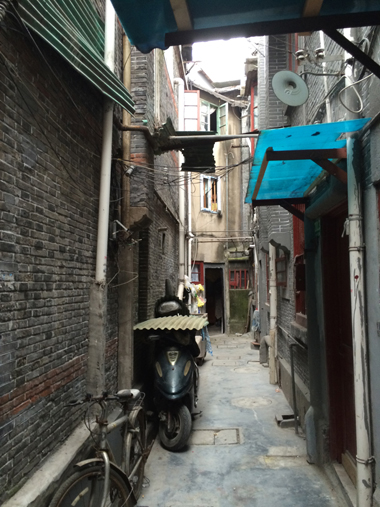

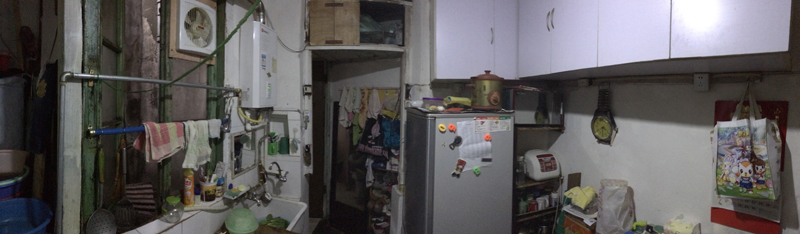

改造前状况:

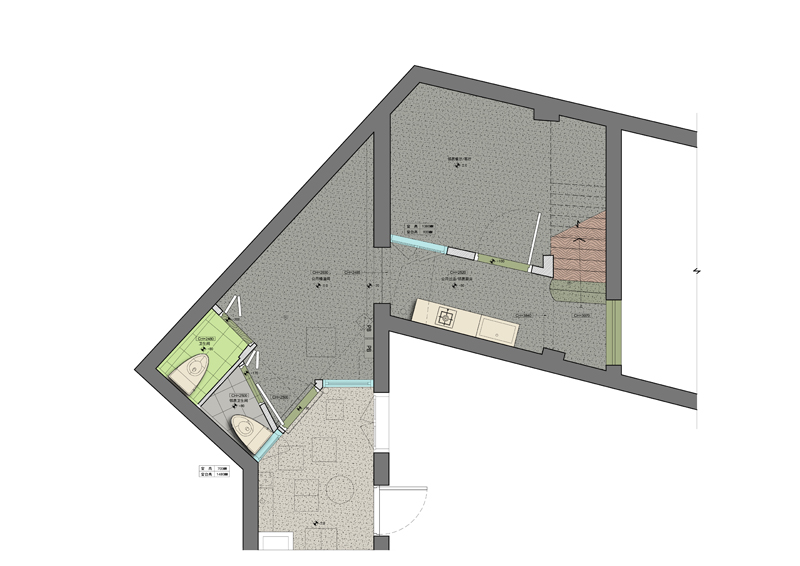

780c573ad2a56ac725a082941d9e.jpg原始一层平面图

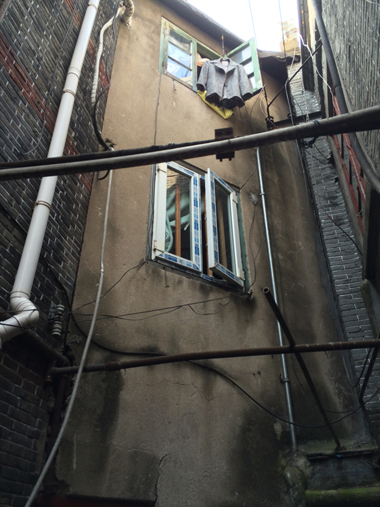

住房三面墙面皆为邻居家外墙,仅临大门的墙面为周家自建而成,墙面宽1.8米,窗户窄小,通风、采光皆不足




两户共用的室外天井采光不足,天井从三层贯穿至一层的走道让走道空间处于半户外状态,下雨天雨水直接洒落于室内,也间接造成室内空间蟑螂、老鼠横穿;





 室内空间狭小,无空间划分




改造后:

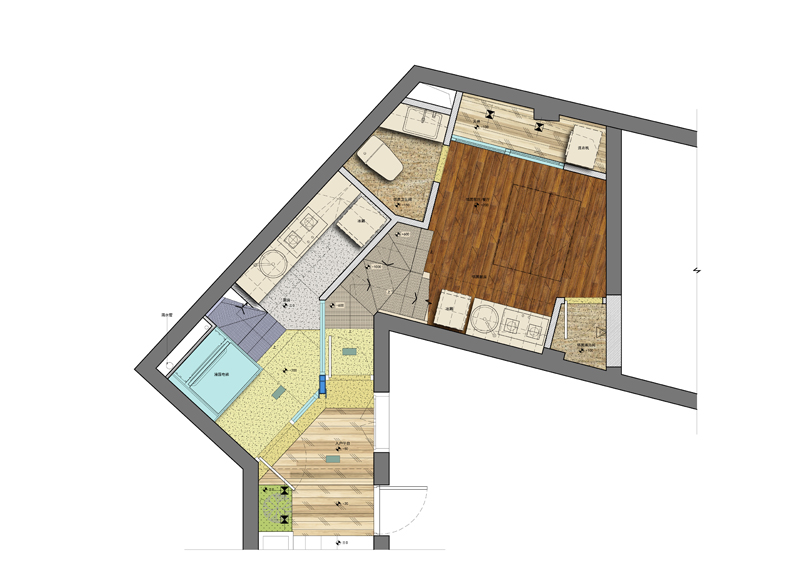

520f573ad2dd6ac725a0824eeabb.jpg一层平面图


改造的开始从建筑结构加固开始,将房屋内老旧不堪使用的青砖墙和木楼板依次拆除,并以钢结构加固三面砖墙;将一层空间的地基垫高,除了防止雨水倒灌,抬高的地基做了防水处理避免潮湿之外,天井和屋顶的排水可直接藉由垫高的地基顺利排出室外。

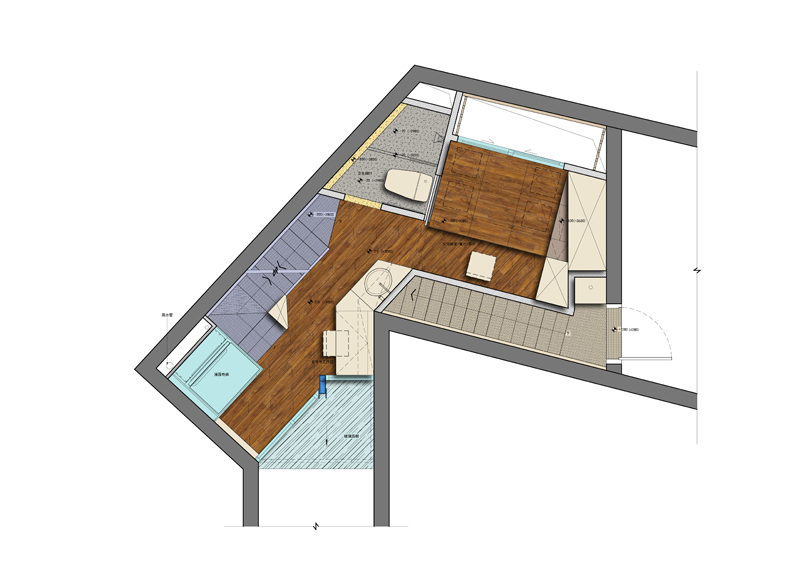

d0a6573ad3506ac725a082482c17.jpg二层平面图

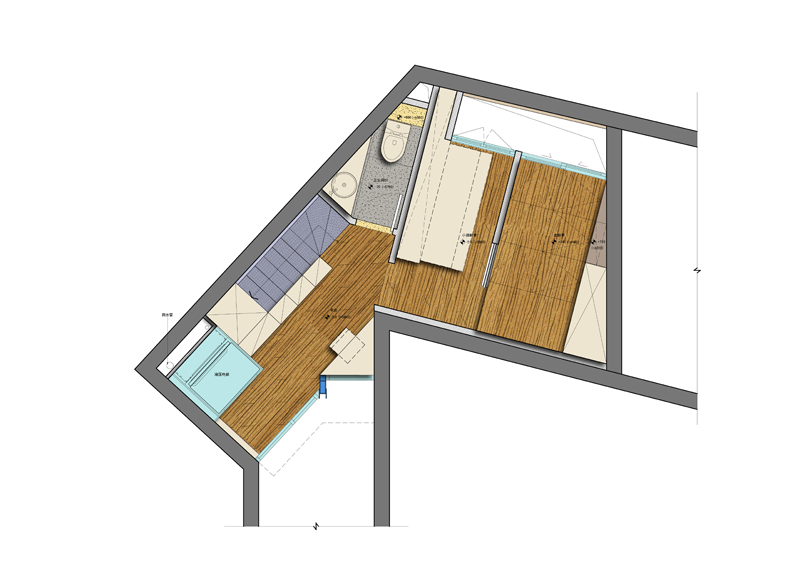

4af4573ad3a06ac725a082117dca.jpg三层平面图

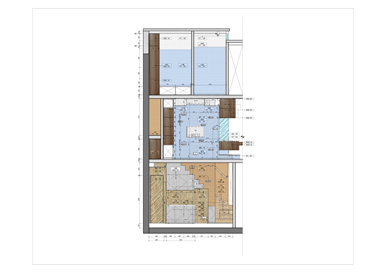

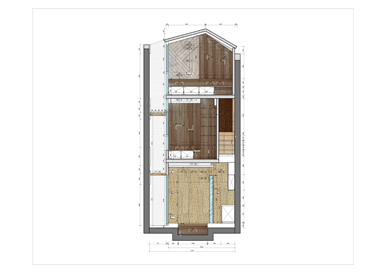

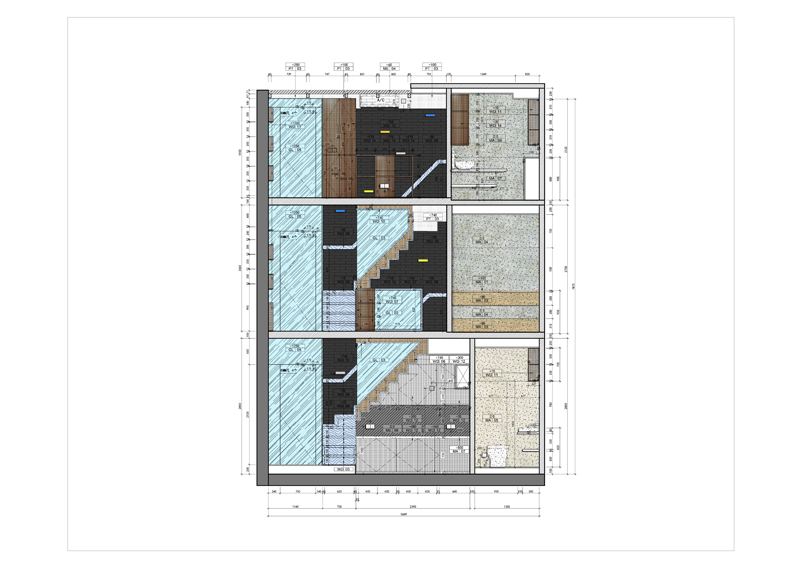

东北向立面图&东南向立面图





南向立面图

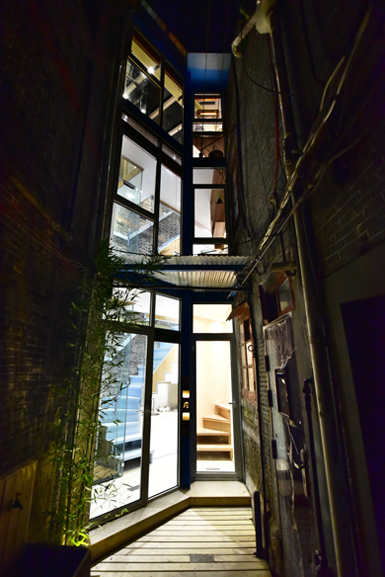

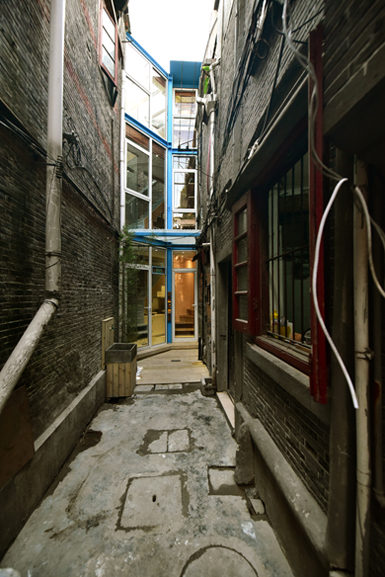

改造后建筑外观的日景&夜景

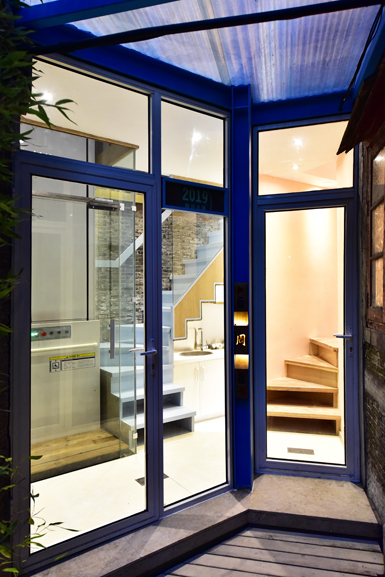

在入口设计中将一层入户门一分为二,彼此纠缠的两户空间从入口大门处即彻底切割分离

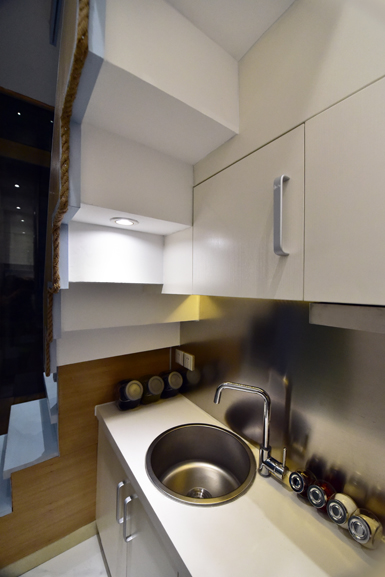

为减缓上下楼的压力,一层台阶下方设置多个不同收纳空间,剩余空间置入了厨房

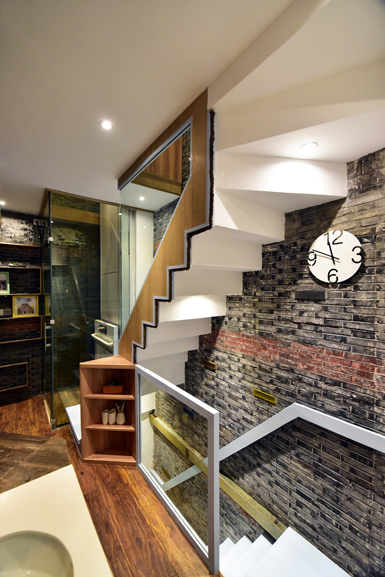

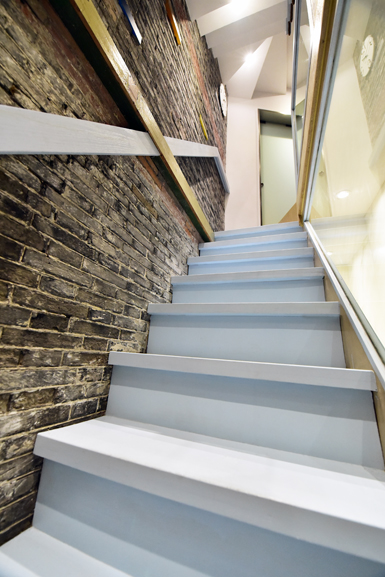

二层通往三层的楼梯设计







         二层委托人父母卧室的日景&夜景

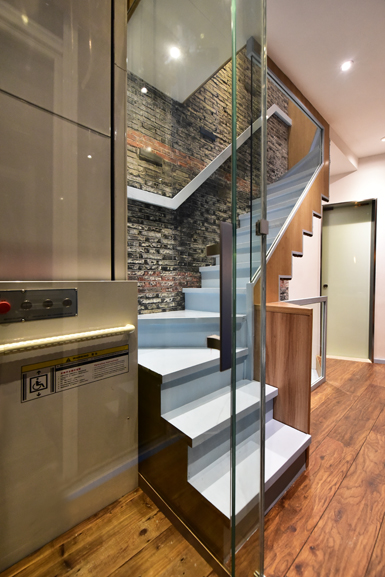

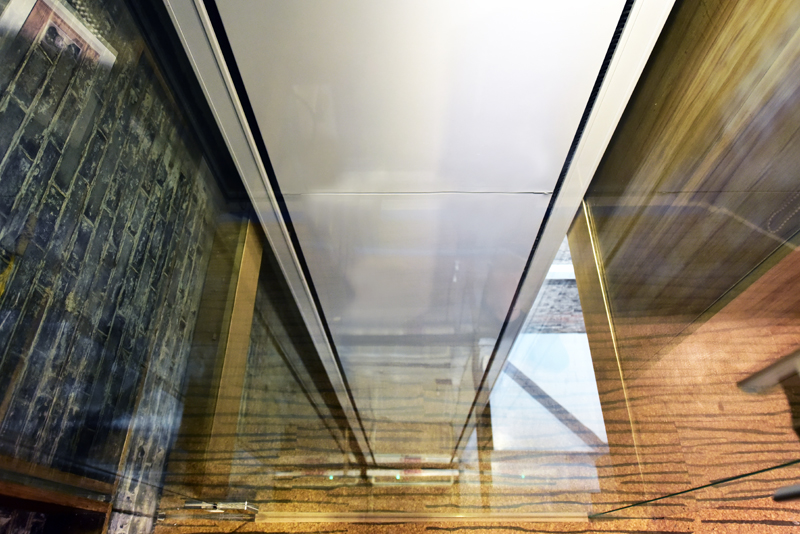

从1——3层的电梯


考虑到男主人身体的特殊原因,行动不便且需要绝对的安全,在本不大的空间设了一组液压电梯于委托户住宅内,方便委托人和年老的父母亲能安全上下不同楼层

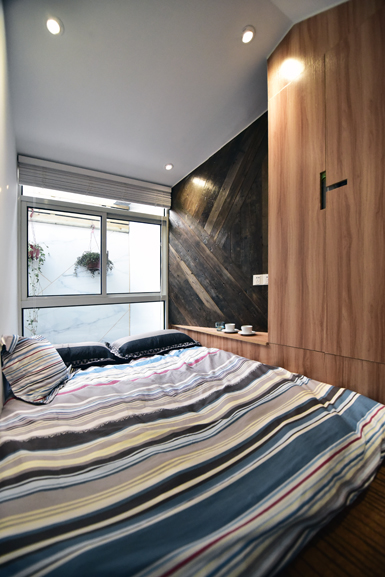

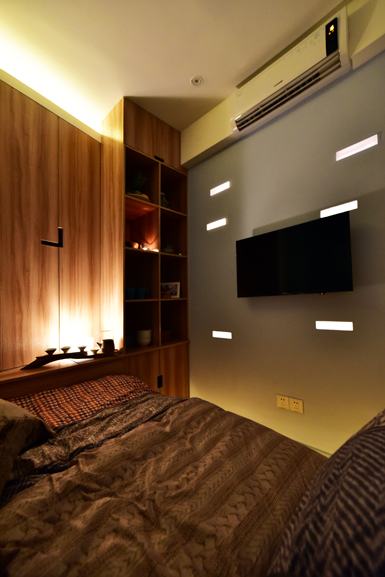

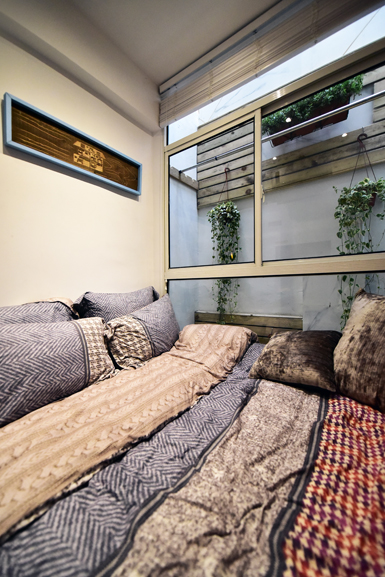

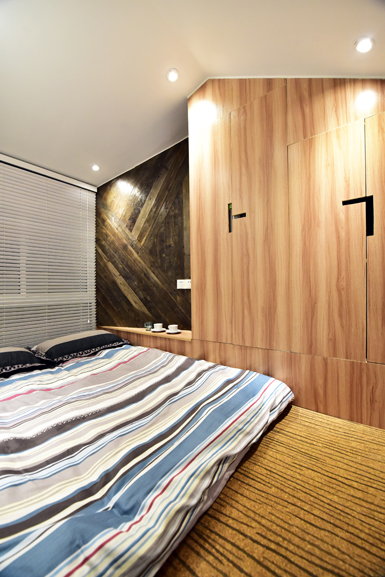

夫妻在三层的主卧室日景&夜景



为小孩子营造的独立空间,并充分考虑到不同年龄阶段的空间使用功能

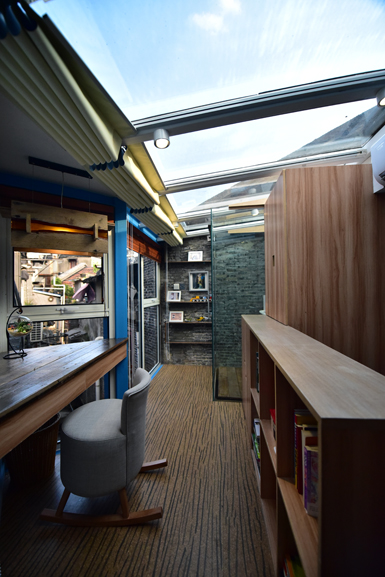

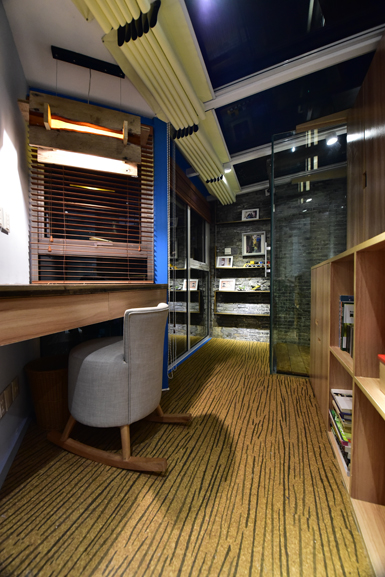

三层局部屋顶改为玻璃天窗


书房加上了天棚帘,是为了避免了白天阳光的曝晒、利用斜屋顶和平屋顶之间的缝隙产生一片采光窗,使得小孩卧室增加一处采光点、天井经过计算太阳轨迹和光照时间移位至最科学合理的采光点,使得一至三层的室内空间获得最大的自然光照,天井的移位也使得房屋产生了南北向通风对流。

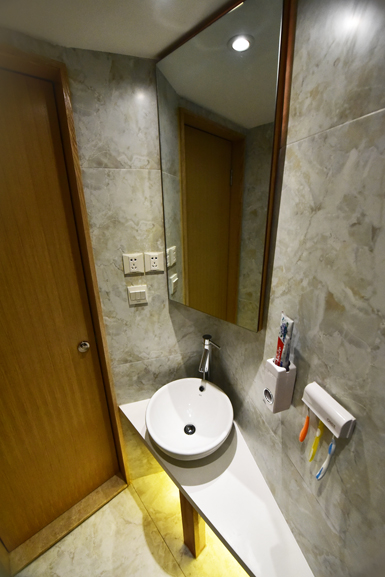

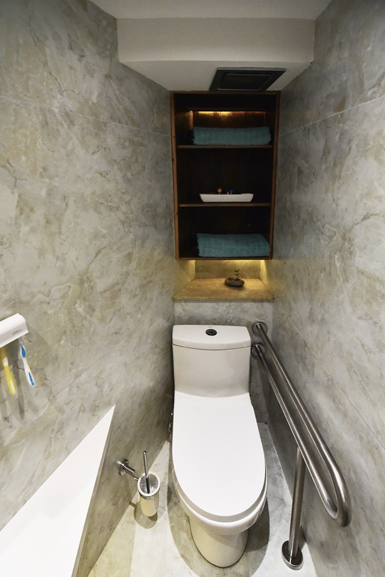

利用不规则的房屋剩余空间,分别设置了卫生间,方便居住者使用

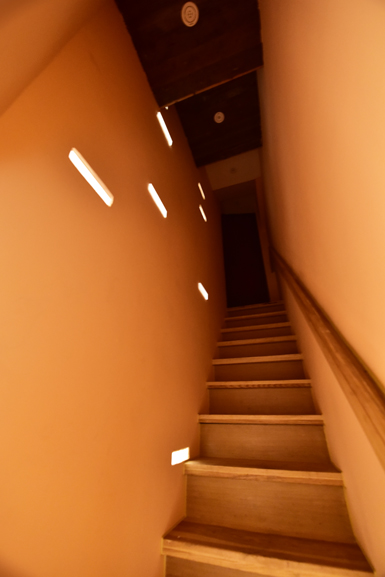

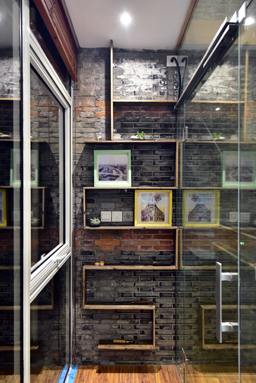

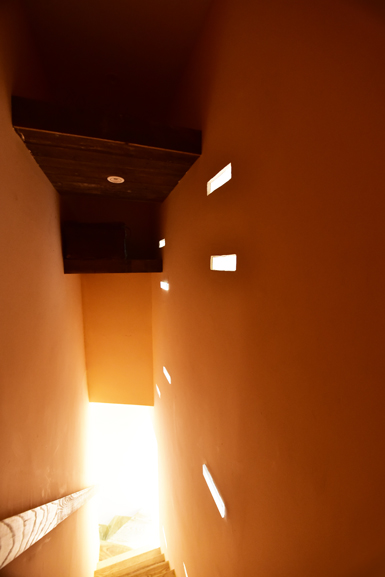

通往二层半卧室的楼梯墙面镶嵌了实心玻璃砖


感情不睦的两户在空间上被一分为二,希望这彼此的距离能产生美感,在两户之间的隔墙镶嵌了实心玻璃砖,双方透过实心玻璃砖所透出微弱的光线还是能感知对方的存在,或许在时间和距离的帮助下,能逐渐让周家两户人家重拾往日情感,让两户之间在分家后还能藉由这无声而微弱的光线暗示着彼此的存在。




细节设计:

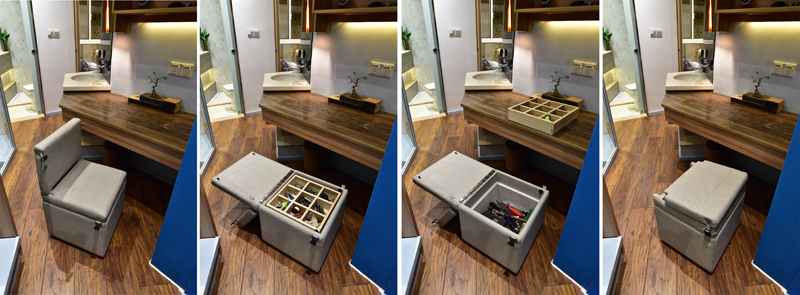

a82b573aa5066ac72580edb04c68.jpg多功能椅


二层周老先生多功能工作椅:老先生平时喜欢动手做些木作活和维修家里的设备,多功能工作椅除了可以提供舒适、柔软的工作座位,工作椅内嵌活动隔层可储藏小工具,下方可置放大型工具,活动椅下方设置小滚轮方便移动,并可将椅背折叠移动至餐厅作为矮凳使用。三层男主人平时在家处理财务工作的椅子和小孩子的收纳座椅都进行了别样的设计。

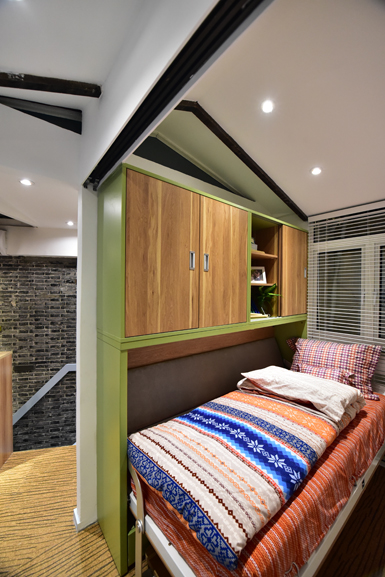

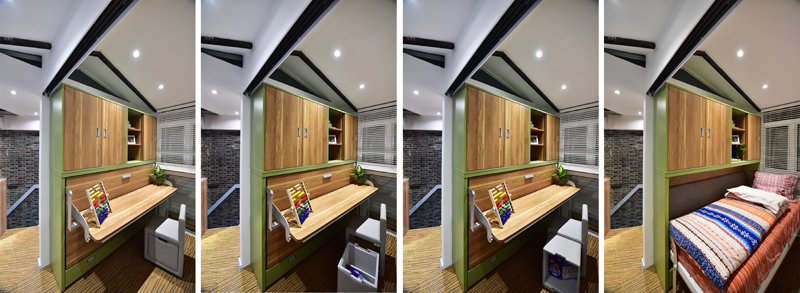

三层小孩卧室的可变家具


可变家具:结合了衣柜、书桌、书架和床铺的多功能组合可变家具,除了节约了空间,同时家具采用了国内目前品质最顶尖的五金件打造而成,小孩可轻松不费力的随时变换读书和睡眠空间,同时保障小孩在使用可变家具上的安全。

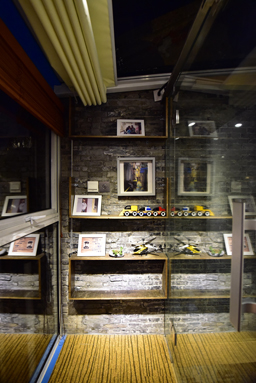

一楼到三楼的照片墙


利用老木板做成的照片框镶嵌着远从老房建造时的上海老照片至房屋改造前一刻的照片,一系列的照片从古至今顺着一层空间延着楼梯和电梯的老青砖墙陈列直至三层,照片墙不只是种装饰,更多的是表达家族血脉和老房子之间的情感。




三层小孩子卧室剪纸画:从纸上变成现在的家


对于一位从没拥有自己卧室和床铺的小孩来说,小孩手绘了自己幻想的卧室场景的画,而我们以老木板做画框,以不同颜色的卡纸剪切拼贴还原小孩对卧室的画作,并将幻想的空间画作置于真实的小孩卧室之中。





设计的意义:

“夹缝中的家”的改造,不仅仅见证了上海历史的老房子,它还承载了周家的兴衰、悲欢离合和夹缝中求生存的意志。因此,在改造房屋中除了注入“阳光、空气、水“的设计概念以维护人在空间中生存的基本尊严之外,还特别设计了三款多功能椅、一款可变家具并手工制作了十五项手工制品,希望这些设计能帮助周家从夹缝中得到光明。旧物利用成了此次设计最重要的一项挑战,将原本不堪使用的建材转换成装置、家具和记忆留存于周家,这会是链接人与建筑、人与历史、人与未来之间的对话。
