雷击计数器技术选型与工程部署要点

雷击计数器是雷电防护系统中记录雷电流冲击次数的专用监测装置，依据GB 50057-2010《建筑物防雷设计规范》和IEC 62561-6标准，它已成为雷电防护系统的重要组成部分。其基本工作原理是：当雷电流通过引下线或SPD接地导体时，传感器耦合脉冲电磁场或直接采集电流信号，驱动计数机构完成一次记录。

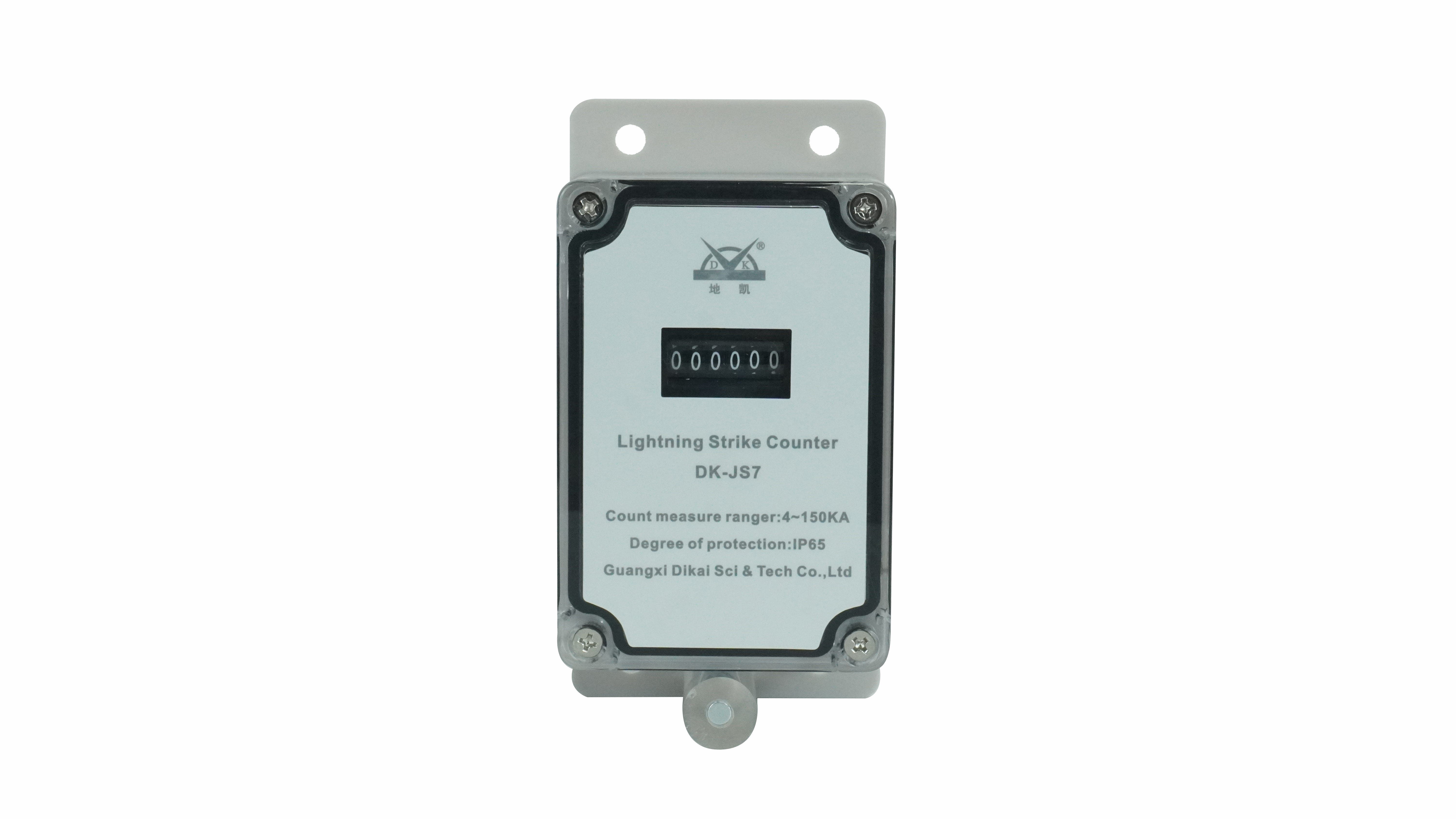

机械式雷击计数器属于无源设备，雷电流经高导磁环耦合后直接驱动电磁计数轮进位，不需要外部供电。

，最小动作电流250A或800A，最大承受故障电流200kA，计数范围0～999999次，适用导体直径最大30mm，防护等级IP68，工作温度-5℃～+50℃。其滚轮组未设外部复位机构，累计值只能单向递增，具有防篡改保障。主要不足是无法记录雷击时间和电流幅值，需现场人工读数。

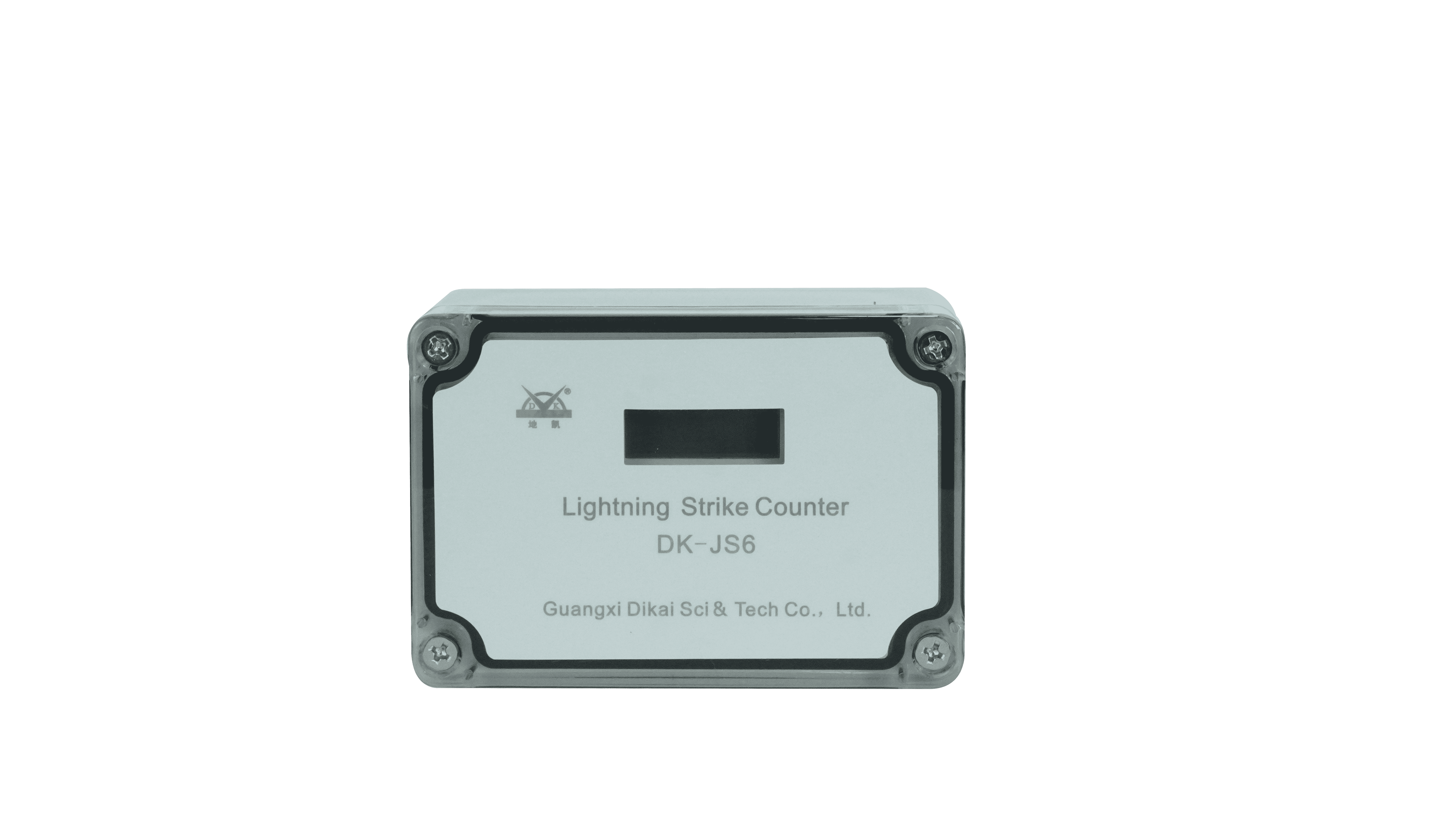

数字式（电子式）计数器采用传感器加处理器架构，可记录雷击日期、时间及部分电流参数，支持RS485、Modbus、4G/NB-IoT等协议实现远程数据上传。代表产品如

室外型，测量范围1～100kA（10/350μs），最小感应电流1kA，防护等级IP67，锂电池寿命约5年，可选Modbus TCP/RTU或MQTT协议上传数据。依据IEC 62561-6标准，合格计数器需对通过指定导体的雷击电流准确计数，可计数最高脉冲冲击电流（10/350μs）100kA，最低1kA。室内型产品如导轨式计数器，采用35mm DIN导轨安装，适配AC230V工作电源，计数范围通常为0～99次。

输电线路铁塔和变电站接闪系统配置计数器，用于分析雷击活动频率，为线路运维和绝缘状态评估提供参考。通信基站通常在基站下引线或避雷器出线处安装电子式计数器，通过RS485总线连接多个站点实现远程监测。风电与光伏场站面临直击雷风险突出，计数器配合接闪器和SPD使用，可验证防雷效果并进行预防性维护。石化行业因防爆安全等级高，计数器用于及时发现雷电活动密集趋势，提前预警检修。

室外安装位置选在接闪器下方引下线中段、等电位连接排与接地极之间，或避雷器接地引线上，应避免靠近强磁场源或易受机械损伤处。导体穿过计数器感应线圈或串联接入，圆导体直径8～30mm或扁导体宽≤40mm均可适配。户外安装需加装防护罩，确保IP等级不低于IP67。

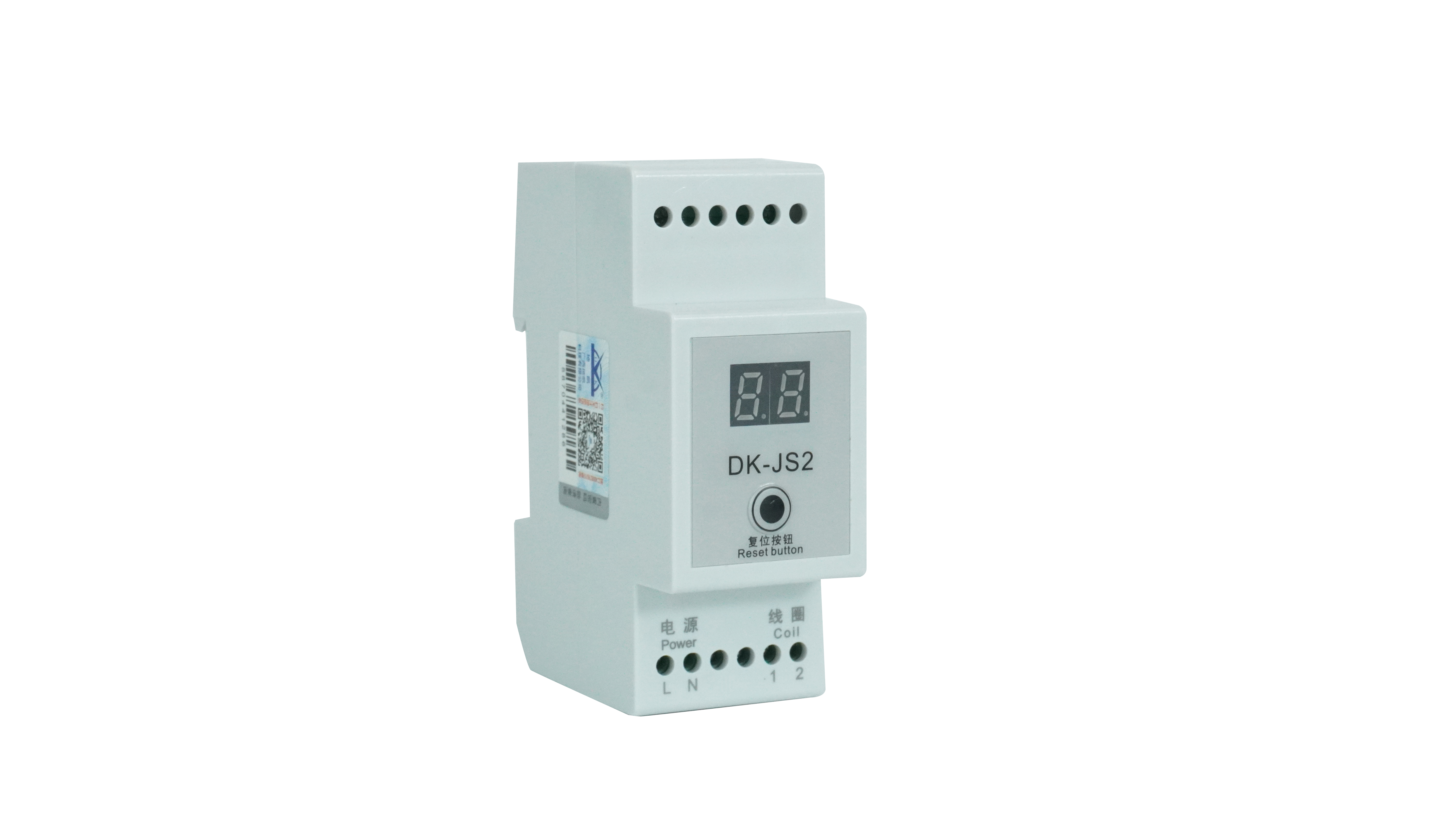

室内安装主要用于SPD泄流计数，计数器采用35mm导轨式安装，感应线圈套在防雷器接地线上，端子接电涌保护器输出端或AC230V工作电源。安装在室外时须加装防水箱。

选型的核心判断依据是供电条件和运维模式。无电源、无人值守的偏远站点优先选用机械式，其IP68防护和宽温度适应性可确保在沿海高盐雾或极端气候下长期稳定运行。需要远程监控和数据追溯的变电站、数据中心等场合，应选用数字式计数器并配置相应的通信协议接口。

部署前需确认防雷系统接地导体规格，选用匹配的穿心式或夹持式传感器。安装完成后，用校验仪模拟250A以上脉冲电流验证计数动作，记录初始读数。需注意，峰值较大的M分量脉冲可能导致计数结果偏高，运维中应结合雷暴活动数据综合判断。定期巡检时应核对计数器读数与防雷装置状态，当计数频次明显超出设计预期时，应及时检查SPD是否面临失效风险。
