如何画出一个正确的圆柱体——【绘友工业设计产品手绘小课堂】（内含作教学视频）

在产品手绘的学习过程中有一道坎是每个人都要跨过去，并且都跨的相当吃力。那就是由无数个椭圆组成起来的——圆柱体。比如在画照相机时的相机筒（如下图）：

提供一段关于如何绘制圆柱体的小视频：

说白了，只要大家注意以下几点，应该就会减少在画基本圆柱体时的错误。
1：任何不规则的形态都是可以从立方体中切出来的，圆柱也不例外；

2:由于受透视关系的影响，越是接近视平线的圆柱体截面，在二维画纸上呈现的状态越是接近一条直线（也就是越来越扁）。相反离视平线越远的圆柱体截面将越来越接近正圆；
3：一定要确保每个椭圆截面全部！相互！保持平行！这样才不会出现外翻或者不舒服的状况；
4：其次一定要保证每个圆都是同心圆。

大家可以根据以上几点总结和教学视频来分析一下接下来的几张手稿：

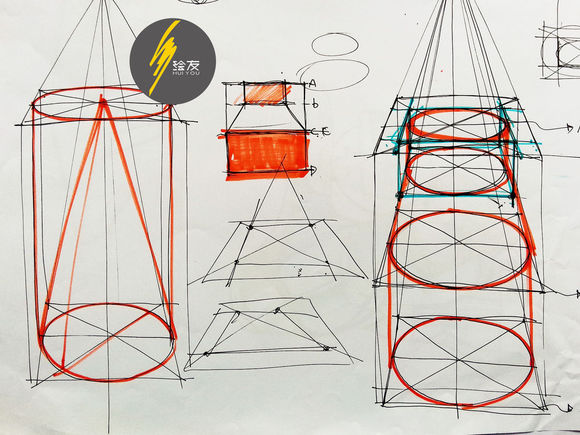

（通过连灭点保持每个截面的平行）

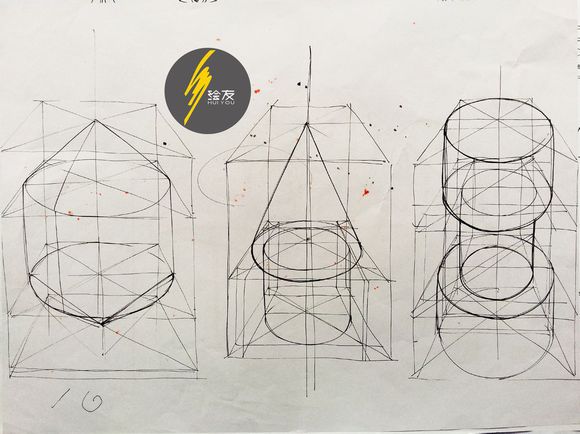

（不同形态的圆柱体的切形方法）

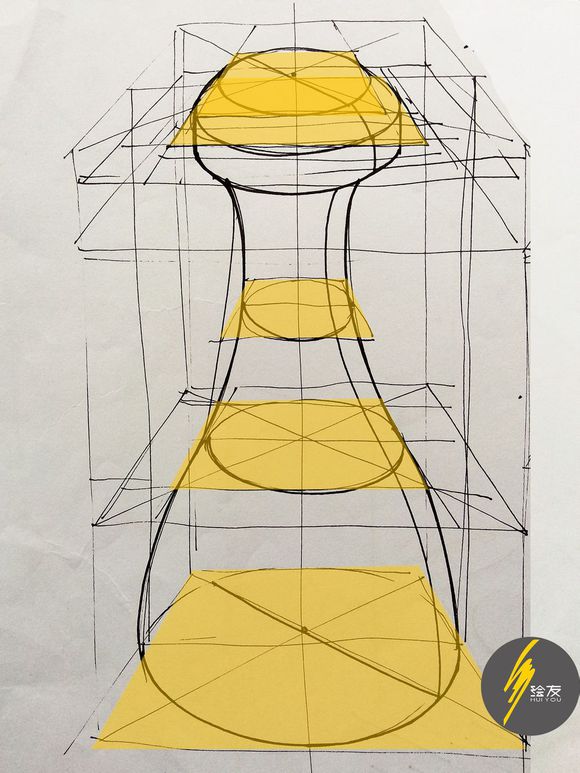

（复杂的同心圆如何确定）

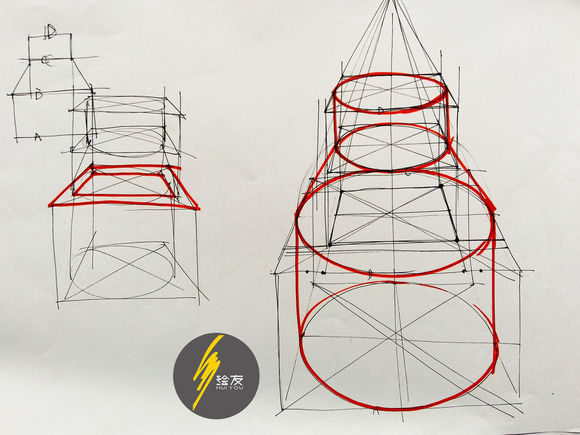

（如何准确地找出截面的宽度和位置）

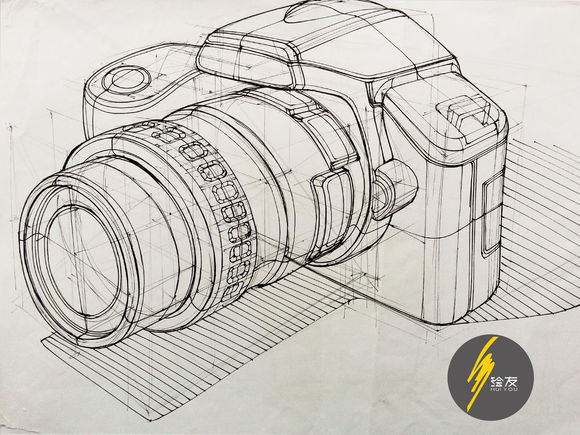

（圆柱体在产品中的运用）

希望这篇文章能够对大家的手绘练习有所帮助哦！
