避雷针行业选型标准综合方案

典型结构为金属直立导体，依靠“尖端放电效应”优先引雷。

应用场景：

民用建筑（住宅、办公楼）

工业厂房、仓库

小型通信设施

特点：

结构简单，高度一般2～60m

成本低、维护方便

保护范围受高度限制

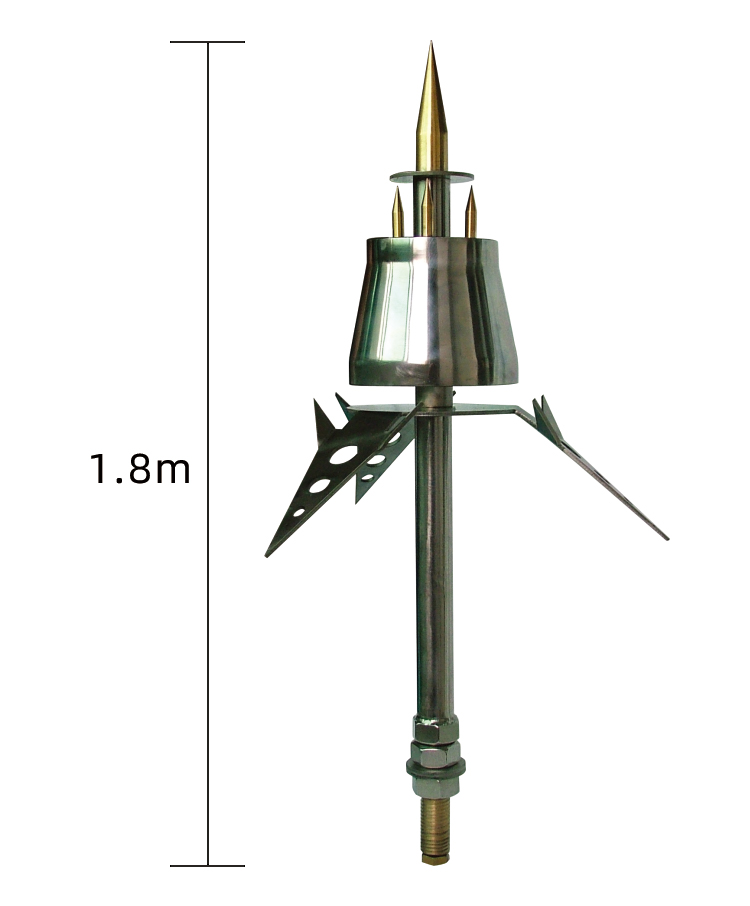

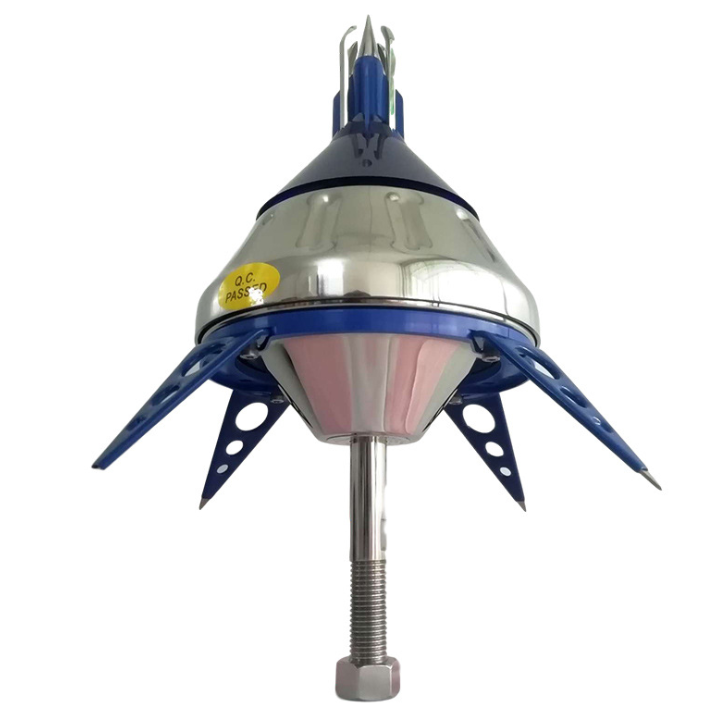

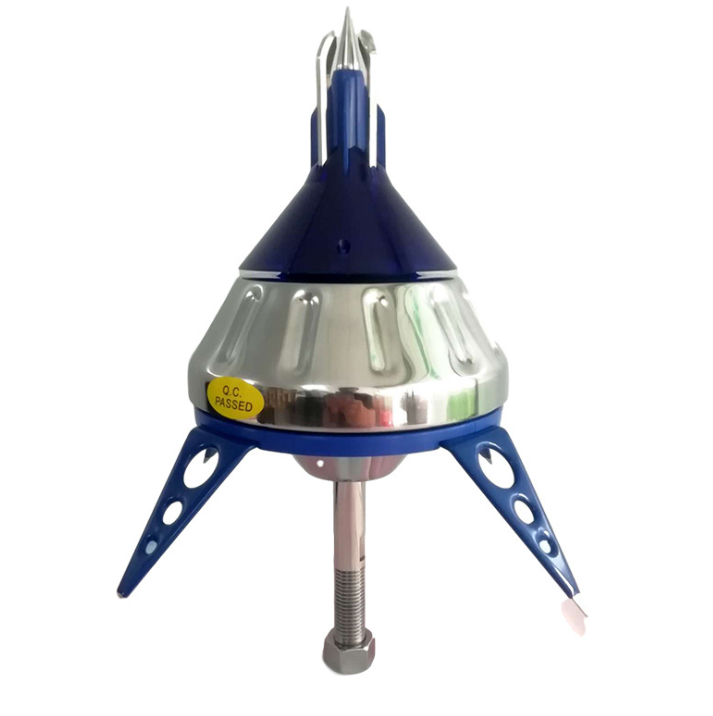

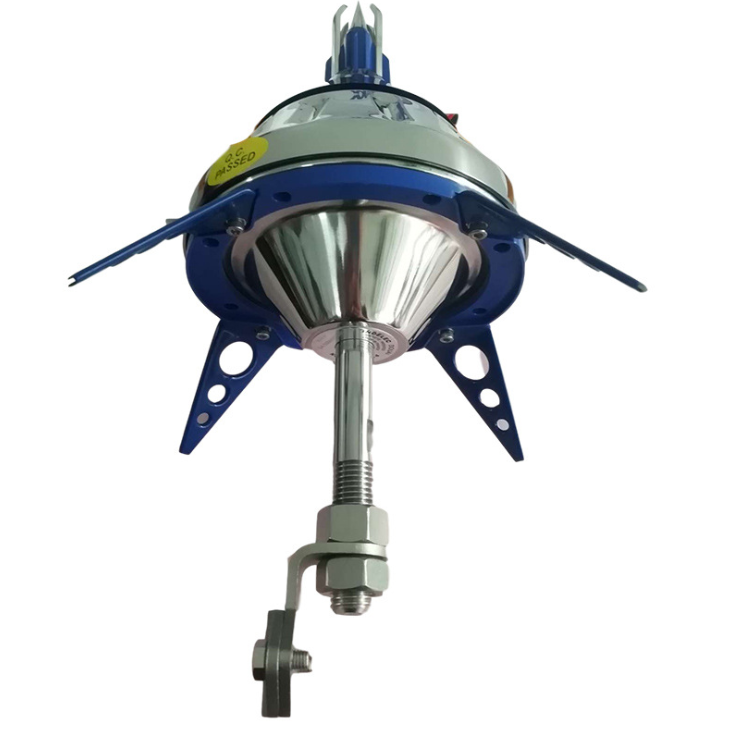

通过提前触发上行先导，提高引雷概率，扩大保护范围。

应用场景：

高层建筑（>50m）

数据中心、通信枢纽

大型公共设施（机场、体育场）

技术特点：

保护半径可达50m以上

布点数量减少，综合成本优化

可动态调节高度，实现按需防护。

应用场景：

油气田、临时施工现场

大型露天矿区

军工及应急设施

参数特点：

高度1～60m可调

抗风等级可达12级（≈32.7m/s）

由多根接闪器组成，形成空间防护区。

应用场景：

大型厂区、物流仓储

光伏电站、风电场

港口及大型设备群

用于高危或特殊环境。

应用场景：

石油化工（储罐区、爆炸区）

电力系统（变电站、输电线路）

轨道交通、机场导航系统

典型要求：

电力系统接地电阻≤0.2Ω

石化场所防爆、防静电设计

1. 建筑行业

屋顶布置避雷针或避雷带

网格尺寸一般5m×5m

采用滚球法确保全覆盖

2. 石油化工

独立避雷针+等电位连接

接地电阻≤4Ω

危险区分区防护

3. 电力系统

变电站布置20～25m独立避雷针

架空线路保护角≤5°

多级防护（直击雷+侵入波）

4. 新能源（光伏/风电）

避雷针与支架等电位连接

接地电阻≤4Ω

防腐等级要求高

5. 机械设备与露天设施

高度≥15m必须设置避雷针

与SPD（浪涌保护器）协同

1. 按防雷类别选型

依据规范将建筑分为Ⅰ、Ⅱ、Ⅲ类：

Ⅰ类（高危）：滚球半径20m

Ⅱ类：30m

Ⅲ类：45m

防护等级越高，要求越严格。

2. 按保护范围计算

采用滚球法或经验公式：

R=h(2D−h)（根号）

其中：h：避雷针高度，D：滚球半径（20～60m）

设计要求覆盖率≥95%。

3. 按环境条件选型

沿海/腐蚀区：316L不锈钢

高风区：加强结构设计

高电阻率土壤：深井接地或降阻

4. 按系统协同设计

避雷针必须与以下系统协同：

引下线（多路径布置）

接地系统（低阻）

SPD内部防护

1. 主要执行标准

GB 50057《建筑物防雷设计规范》

GB 50601《防雷施工验收规范》

IEC 62305《雷电防护》

2. 核心参数要求

（1）材料规格

圆钢直径≥16mm

不锈钢≥15mm

（2）接地电阻

普通建筑：≤10Ω

重要/爆炸场所：≤4Ω

（3）安装要求

避雷针高出保护物≥2m

引下线截面积≥50mm²

（4）结构强度

满足50年一遇风压设计

避雷针选型本质上是“风险等级+保护范围+环境条件”的综合匹配问题：常规建筑优先采用普通接闪杆，高价值或高风险场所采用ESE或多针系统，特殊行业需定制化防雷方案。必须结合接地系统与SPD形成完整防护体系。
