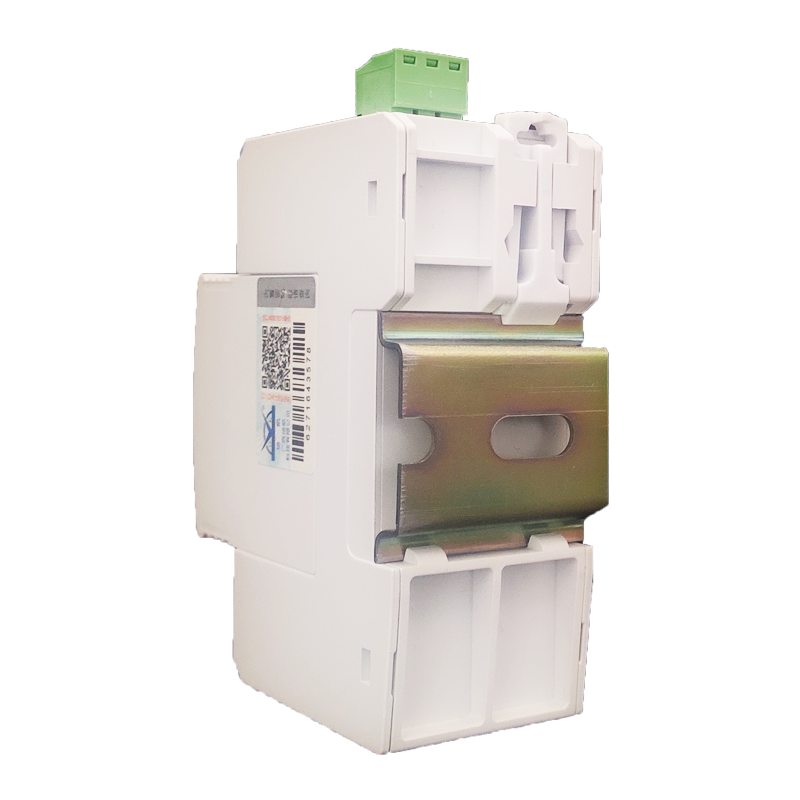

浪涌保护器接线选型及各行业应用方案

随着现代工业、通信设备和家用电器的广泛使用，设备的敏感度和复杂度增加，使其对雷电、浪涌等过电压现象更加脆弱。浪涌保护器（Surge Protection Device，简称SPD）成为保护这些设备的必要手段之一。

将详细探讨浪涌保护器的接线方式、选型方法，以及其在各个行业中的安装接入方案，并结合新的防雷标准（如IEC 61643-11、GB/T 18802.1）进行阐述。

1.1 浪涌的定义

浪涌，通常指瞬态过电压，是由雷击、电网切换或设备启动等因素引起的电压脉冲。浪涌保护器的设计旨在抑制这些瞬态电压，保护电子设备和电力系统免受损坏。根据其工作原理，SPD主要分为电压限制型、开关型和组合型三类。

1.2 浪涌保护器的功能

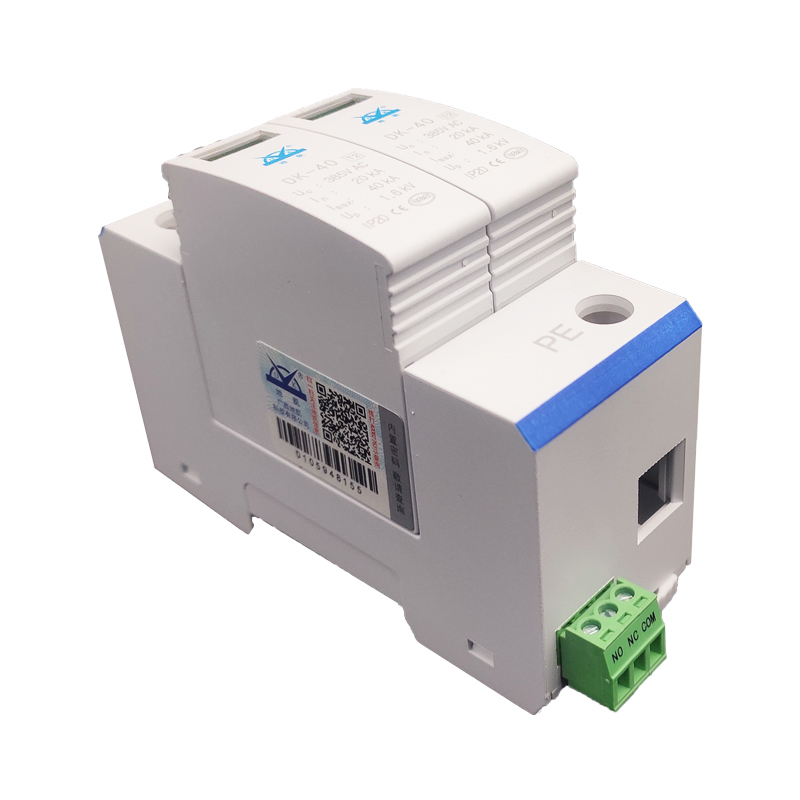

浪涌保护器可以通过引导过电压至地线或将其限制在设备的承受范围内，从而保护设备免受瞬态过电压的影响。常见的浪涌保护器有用于电力线保护的电涌保护器、用于信号线保护的信号浪涌保护器等。

2.1 常见接线方式

根据不同的应用场景，浪涌保护器的接线方式主要有以下几种：

2.1.1 三相五线制（TN-S系统）

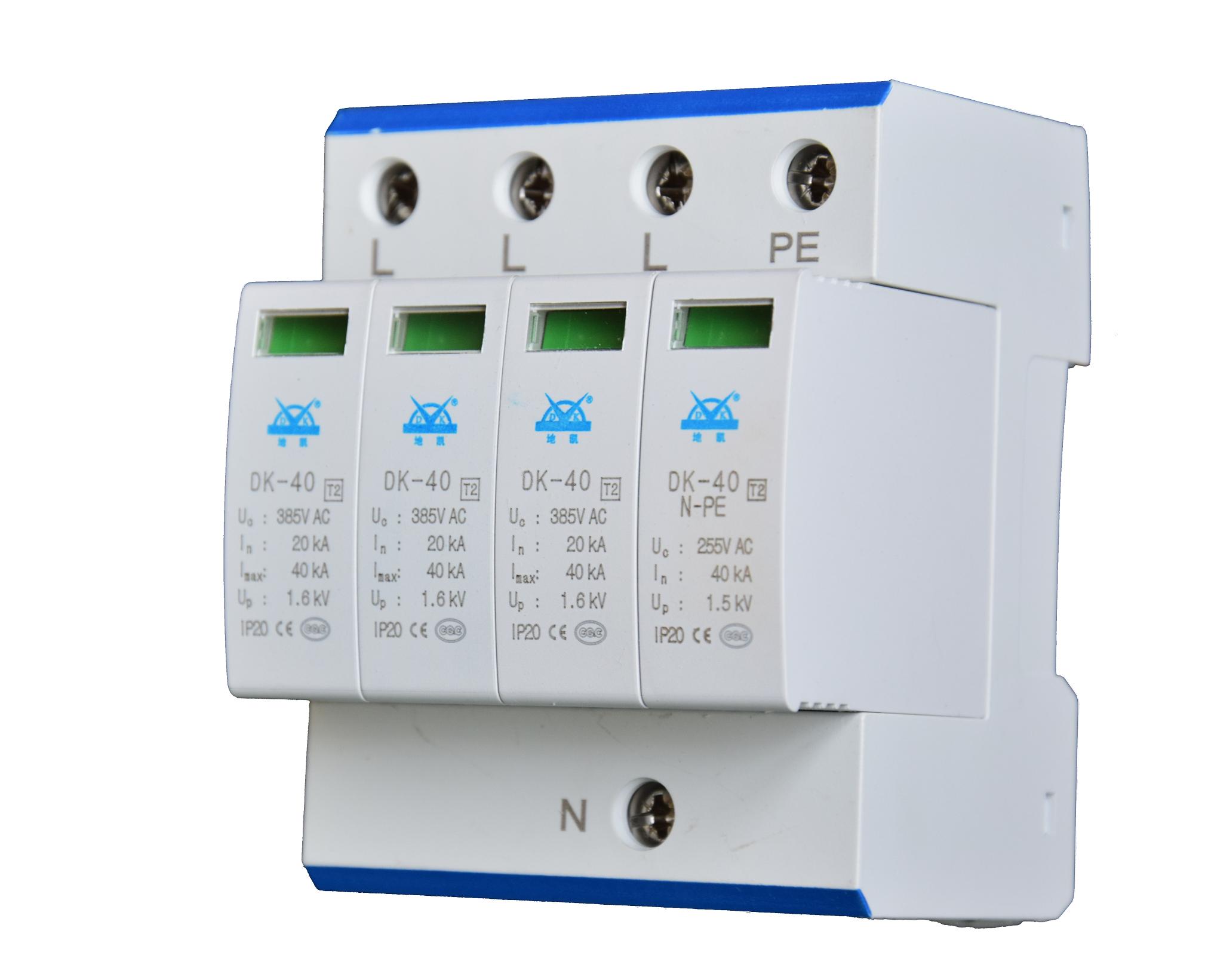

在TN-S系统中，浪涌保护器一般连接在相线（L）、中性线（N）和接地线（PE）之间。具体接线方式如下：

L-N之间：保护相线与中性线之间的过电压。

L-PE之间：保护相线与地线之间的过电压。

N-PE之间：保护中性线与地线之间的过电压。

2.1.2 三相四线制（TN-C系统）

在TN-C系统中，中性线和接地线合一，因此浪涌保护器需要连接在相线与合一的N-PE线上。该系统接线简单，但存在保护不够全面的风险，因此在应用时需特别注意系统的接地质量。

2.1.3 TT系统

TT系统是接地系统中广泛应用的一种。浪涌保护器的接线应注意：

保护相线（L）与中性线（N）之间的过电压。

保护中性线（N）与独立接地的PE线之间的过电压。

2.1.4 IT系统

IT系统的接地形式特殊，浪涌保护器应当在相线（L）和独立的保护地线（PE）之间布置，重点保护L-PE之间的浪涌现象。

2.2 接地的重要性

在接线时，必须确保接地系统的低阻值（通常要求小于10欧姆）。接地系统的性能直接影响浪涌保护器的保护效果，不当的接地设计可能导致浪涌无法被有效引导至地面，从而威胁设备的安全。

3.1 根据防雷等级选型

浪涌保护器通常分为三个防雷等级，分别是I级、II级和III级，对应不同的雷电流承受能力和应用场景。

I级防雷：用于建筑物的总配电柜或入户电源端，能够承受较大的雷电流（如100kA），主要用于应对直接雷击或较大的雷电感应电流。

II级防雷：用于建筑物的次级配电柜，承受较小的雷电流（如40kA），主要用于进一步削弱雷电流，保护设备免受感应雷的威胁。

III级防雷：用于终端设备或敏感设备，如计算机、服务器等，能够承受较小的雷电流（如10kA），对设备起到精细保护。

3.2 依据系统电压选择

浪涌保护器的额定电压必须与保护系统的电压一致。例如：

对于220/380V系统，SPD的额定电压应为385V。

对于更高电压的系统，应选用相应的更高电压等级的SPD。

3.3 依据放电电流选型

浪涌保护器的标称放电电流是指其能够长期承受的浪涌电流，一般情况下应根据电气系统所在地区的雷电强度进行选择。在雷击频繁的地区，放电电流应选取较大的值，例如40kA或更高。

3.4 响应时间与耐压水平

浪涌保护器的响应时间越短越好，一般应在纳秒级别，以确保能及时应对瞬态过电压。耐压水平则指SPD在工作时所能承受的最大持续工作电压，应高于系统的额定电压以确保安全性。

4.1 工业行业

在工业场景中，浪涌保护器通常应用于工厂的配电系统中，以保护大型电机、自动化设备及控制系统免受浪涌电压的影响。具体应用方案如下：

4.1.1 配电柜内安装

在工业配电柜中，应首先在主电源入口处安装I级浪涌保护器，以抵御外部雷击引起的强浪涌。随后，在各分配电回路中，安装II级或III级浪涌保护器进行二次或三级防护。

4.1.2 自动化控制系统保护

自动化控制系统对电压波动极为敏感，应在其电源输入端安装II级或III级浪涌保护器，并对通信线路安装信号浪涌保护器，以防止浪涌通过信号线进入系统。

4.2 通信行业

通信行业中，设备的正常运行对电源的稳定性有很高要求，雷击和浪涌往往会对基站、交换机等设备造成严重损坏。

4.2.1 基站的防护

基站一般分布于野外，雷击频发。因此，在基站的电源输入处，应安装I级和II级浪涌保护器，以确保雷电流不会损坏电源设备。同时，基站的天馈系统和信号线也应安装专用的浪涌保护器，防止雷电感应通过信号传输路径进入基站内部。

4.2.2 数据中心防护

在通信数据中心，应选择高精度的III级浪涌保护器来保护服务器、存储设备及路由器等敏感电子设备，并在网络设备的接口处安装信号浪涌保护器，以防止通过网线传输的浪涌。

4.3 能源行业

在能源行业，特别是光伏发电和风电场等领域，浪涌防护尤为重要。

4.3.1 光伏系统的浪涌保护

光伏发电系统的逆变器、直流汇流箱等设备易受雷电冲击影响。通常在光伏组件与逆变器之间安装直流浪涌保护器，在交流端则安装I级或II级交流浪涌保护器进行全方位保护。

4.3.2 风电场的浪涌防护

风电场往往建于空旷地带，容易遭受雷击。在风电机组的电源输入端和信号控制端均需安装浪涌保护器，以防雷电波通过电源或信号通道对设备造成破坏。

4.4 建筑行业

在建筑物中，特别是高层建筑，浪涌保护器的应用至关重要。

4.4.1 商业建筑防护

在商业建筑中，应在配电室或总配电柜中安装I级浪涌保护器，以抵御雷电流的直接冲击。在每层楼的分配电柜中安装II级浪涌保护器，并在关键设备（如空调、安防设备等）的电源端安装III级浪涌保护器。

4.4.2 民用建筑防护

对于民用建筑，通常建议在户外配电箱内安装I级或II级浪涌保护器，并在室内关键设备（如电脑、电视等）电源插座前端安装III级浪涌保护器。

是现代电气系统中不可或缺的防护装置，通过正确的选型和安装，可以有效降低设备因浪涌损坏的风险。在不同的应用场景中，浪涌保护器的接线方式和安装方案略有不同，具体选型需根据防雷等级、系统电压、放电电流等参数来确定。同时，合理的接地系统对于浪涌保护的效果至关重要。
