探索硬表面建模原则与原理

在数字建模领域，硬表面建模是一门既具挑战性也充满创造性的技艺。本文旨在分享一些基本的硬表面建模原则和技巧，希望能为初学者提供帮助，同时也为经验丰富的建模师开辟新的视角和方法。

虽然最新的体积建模工具和拓扑插件极大地简化了建模流程，但在许多高级应用场景中，精细的手动布线技术仍然是不可或缺的。从基本的布线原理出发，本文将详细介绍如何利用布线技巧精确构建模型结构，以及如何通过细节处理提升模型的整体质感和实用性。

通过本文，您将学习到这些核心原则和技巧的应用方法，进而优化您的建模工作流程，提升建模效率与作品质量。

点的位置及其间的距离决定曲率，点越近，结构越硬。

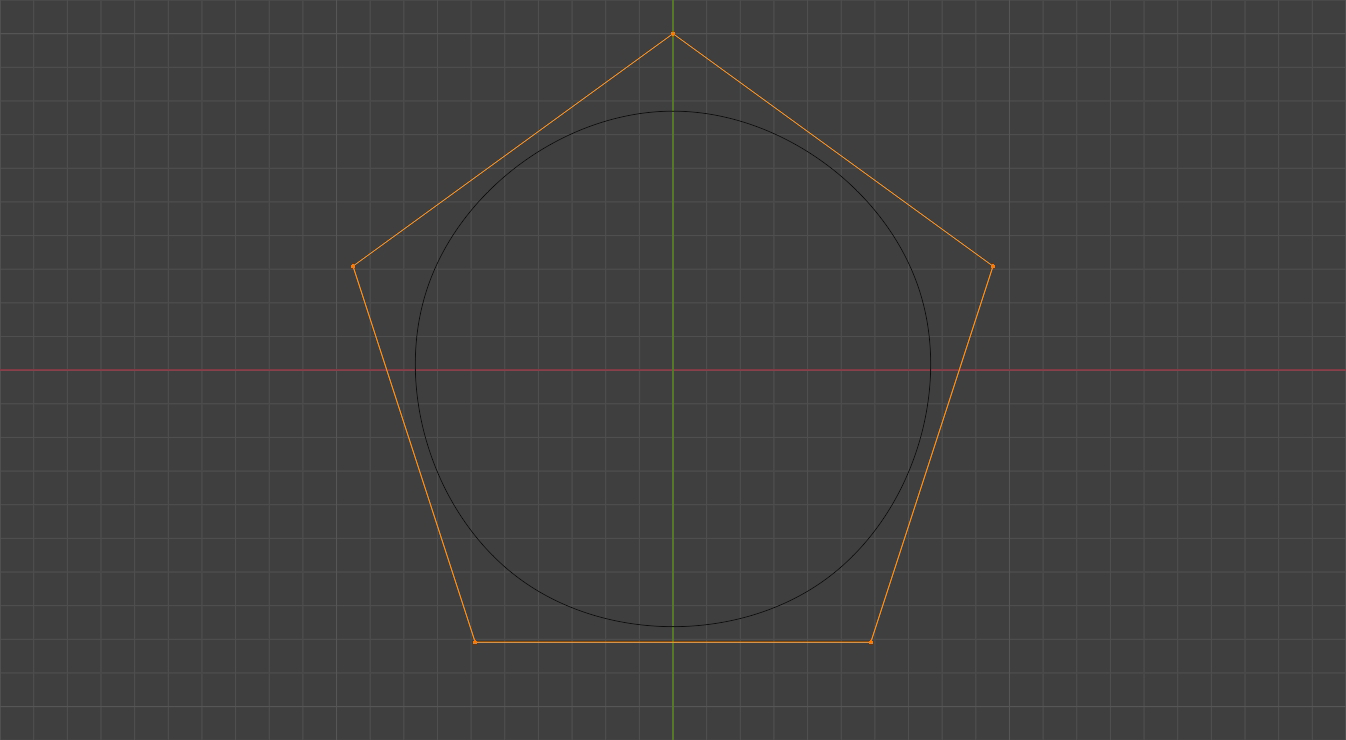

这是利用曲线绘制的图形，可以看到五个关键点的配置。

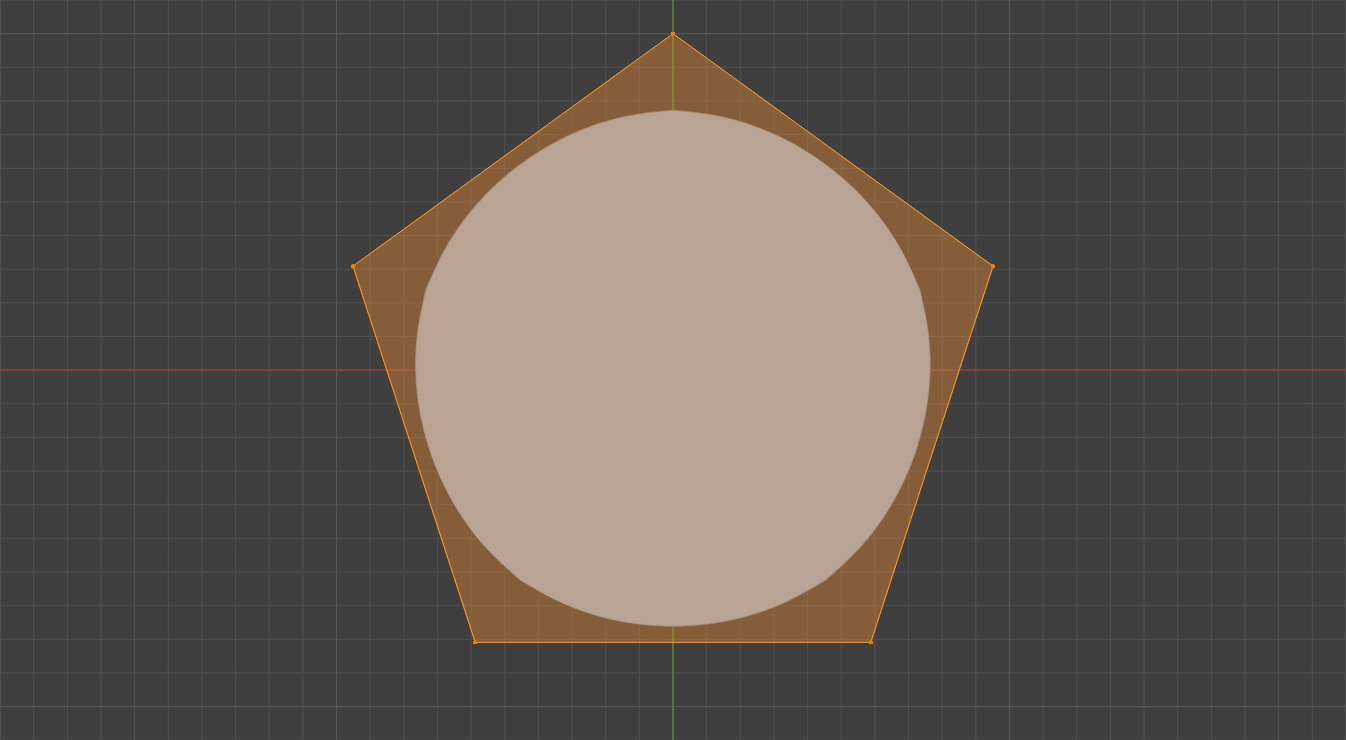

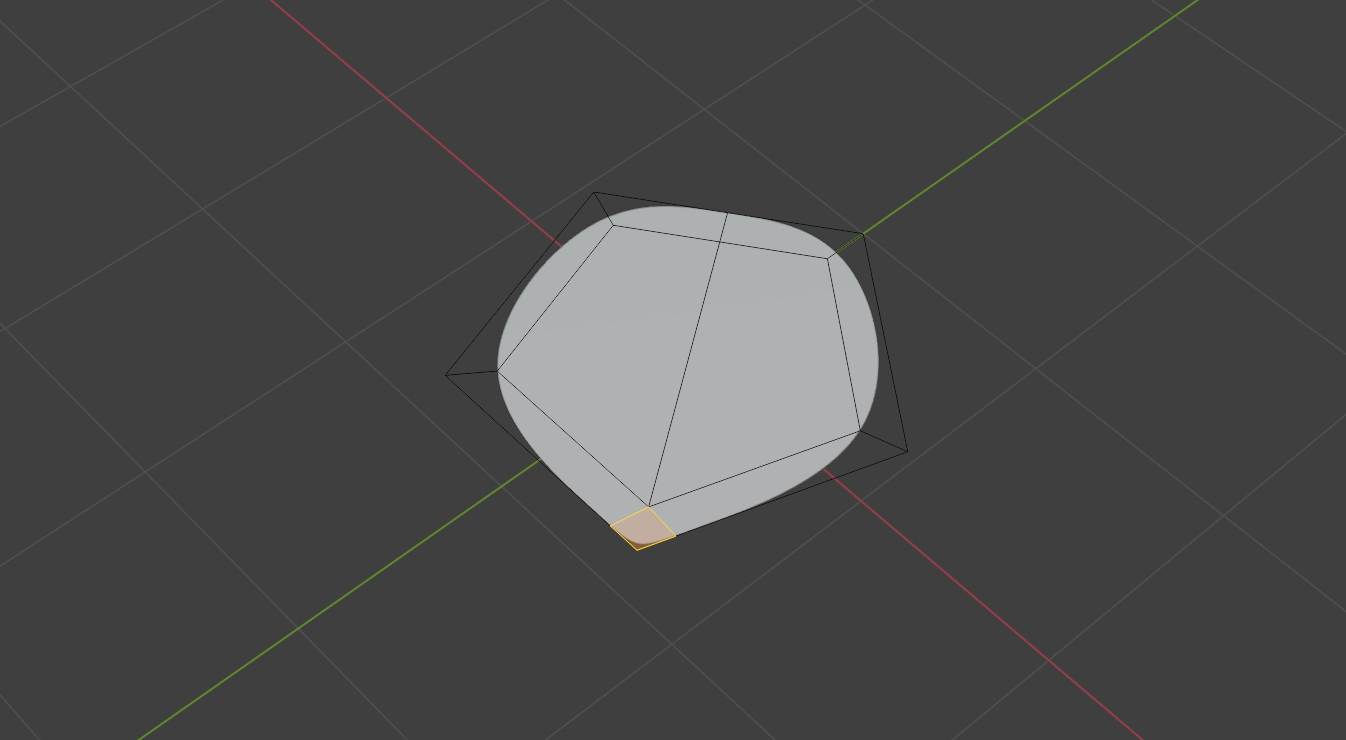

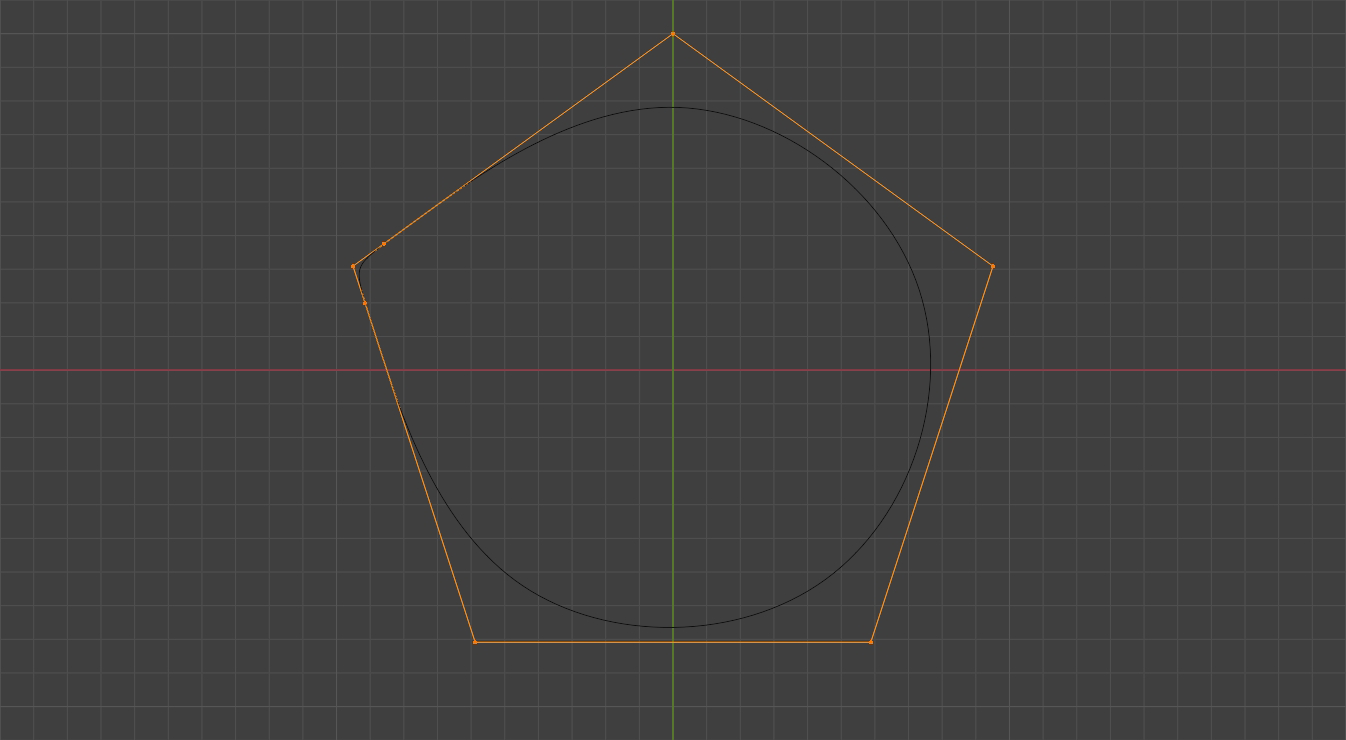

我们用多边形进行相同的绘制，并将多边形的五个顶点置于与曲线相同的顶点位置，随后应用表面细分。

你会发现，使用多边形和表面细分得到的图形，其曲率与使用曲线绘制的图形几乎一致。

因此，表面细分建模实际上与绘制曲线的原理相似。编辑多边形的点、线、面，等同于在Blender中绘制曲线或在Photoshop中使用钢笔工具绘线。关键在于首先标定结构上的关键点，最终通过这些点获得平滑的曲面。

如下所示，图形非常平滑。但如果你想得到一个硬结构，该怎么办呢？

实际上，与曲线绘制方法相同，我们可以在需要硬化的点旁边添加一两个距离较近的点，这样结构就会变硬。

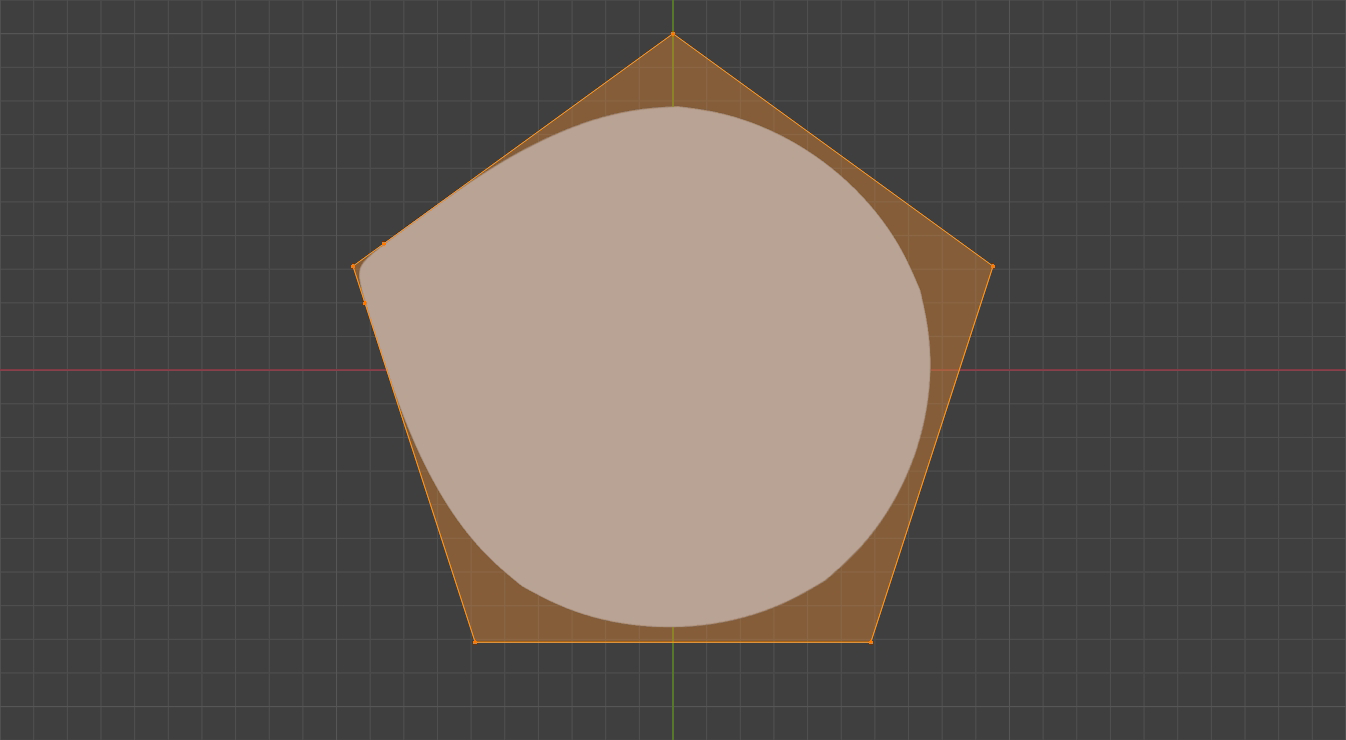

下图是多边形表面细分的结果，同样，在需要硬化的点附近添加了两个距离很近的点，获得的结果是一样的。

因此，在利用细分曲面进行建模时，点越近，结构越硬。

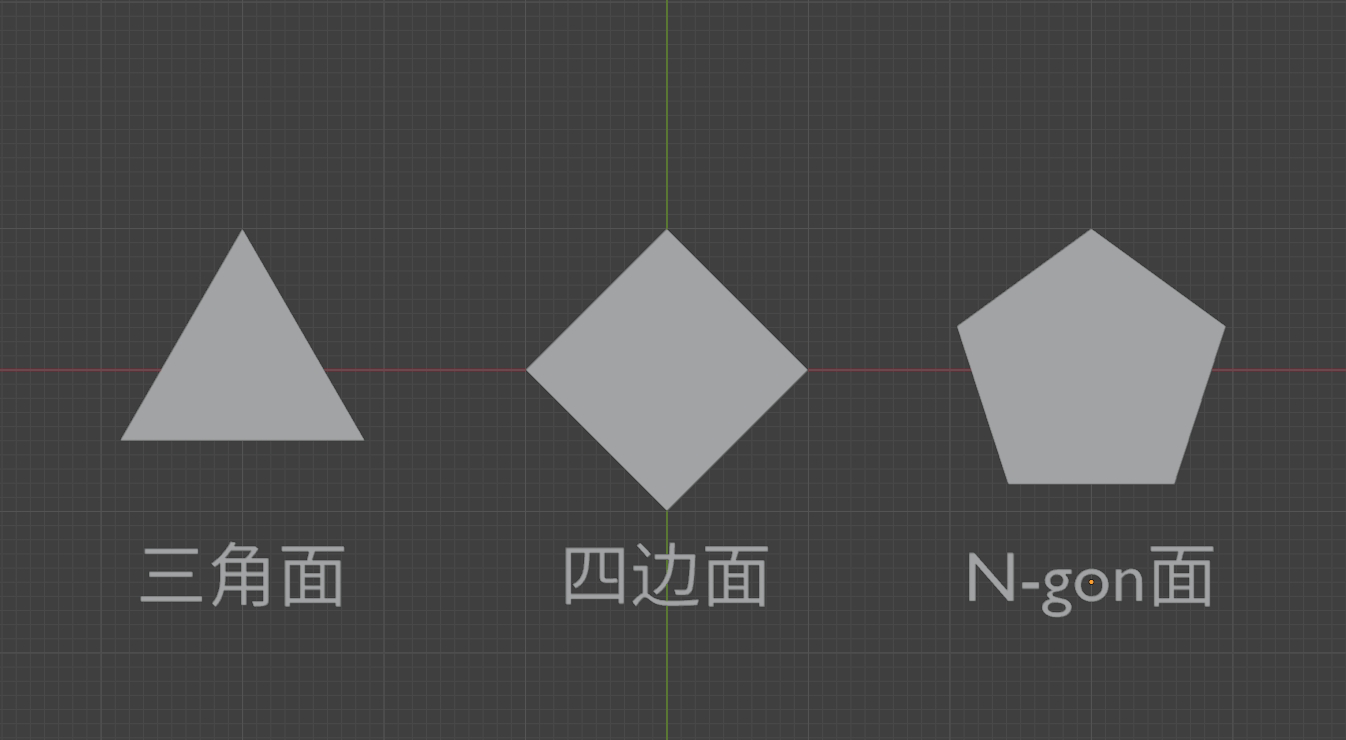

多边形建模的一个重要原则是，尽量保证所有面为四边面，避免使用三角面和N-gon面（超过四条边的多边形）。

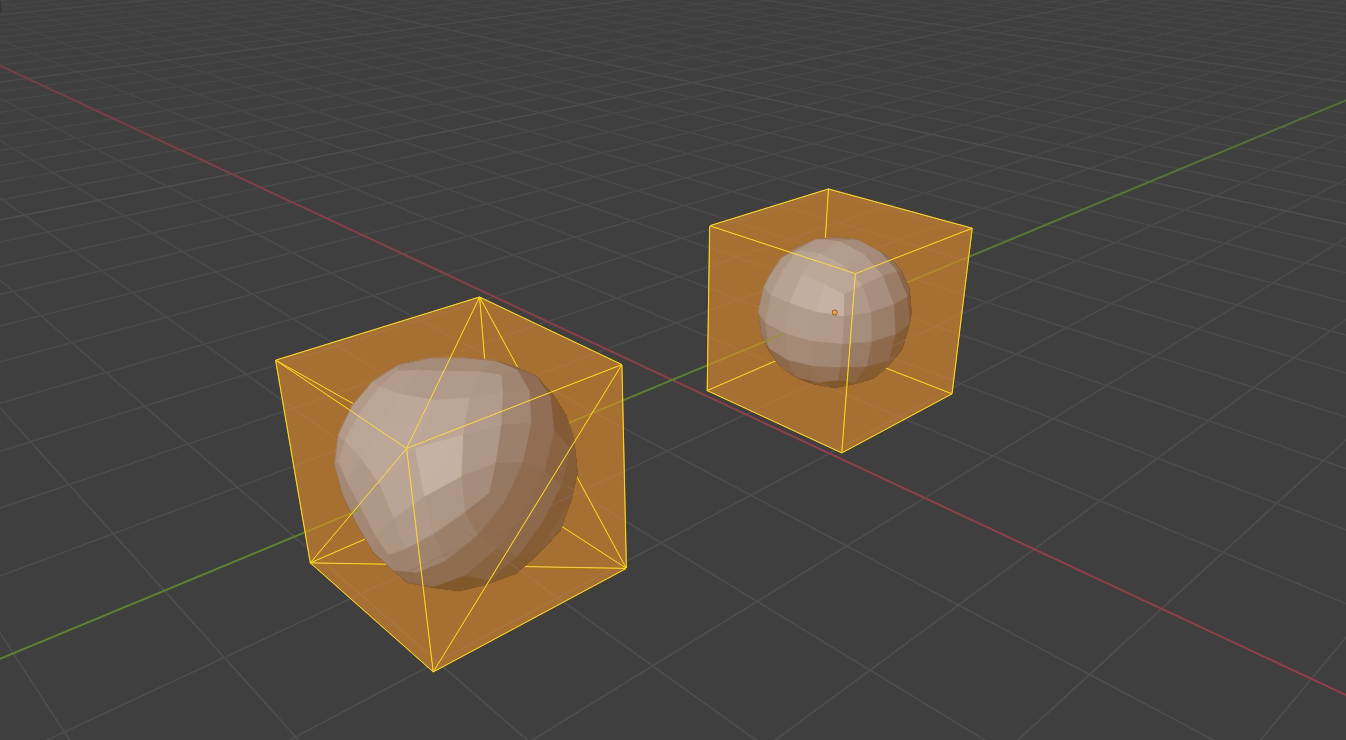

原因简单明了，表面细分更适合处理四边面而非三角面或N-gon面。当多边形存在三角面或N-gon面时，添加表面细分后可能会产生不理想的效果。

首先介绍极点的概念。

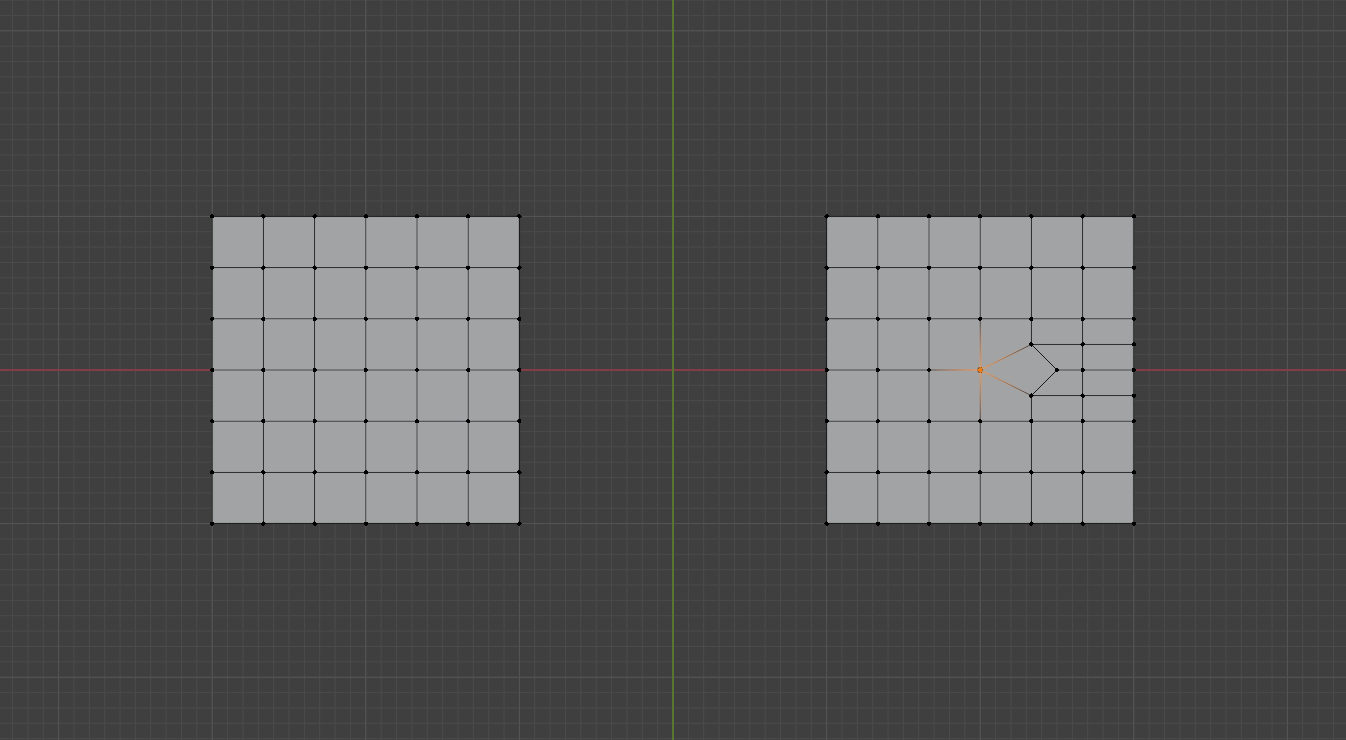

所谓极点，指的是在多边形网格中，一个顶点连接了四条以上的边。如下图左侧的网格显示了一个理想状态，每个顶点向外延伸四条边，线条走向整齐。

而右侧的网格中出现了一个极点，该点向外延伸了五条边。因此，我们将其称为极点。

极点容易破坏线条走向，使模型表面变得不平滑。因此，在建模过程中应尽量减少极点的出现。

然而，极点的出现有时难以避免，因此应尽量将极点隐藏在不重要的线条（非结构线）或平坦面上。

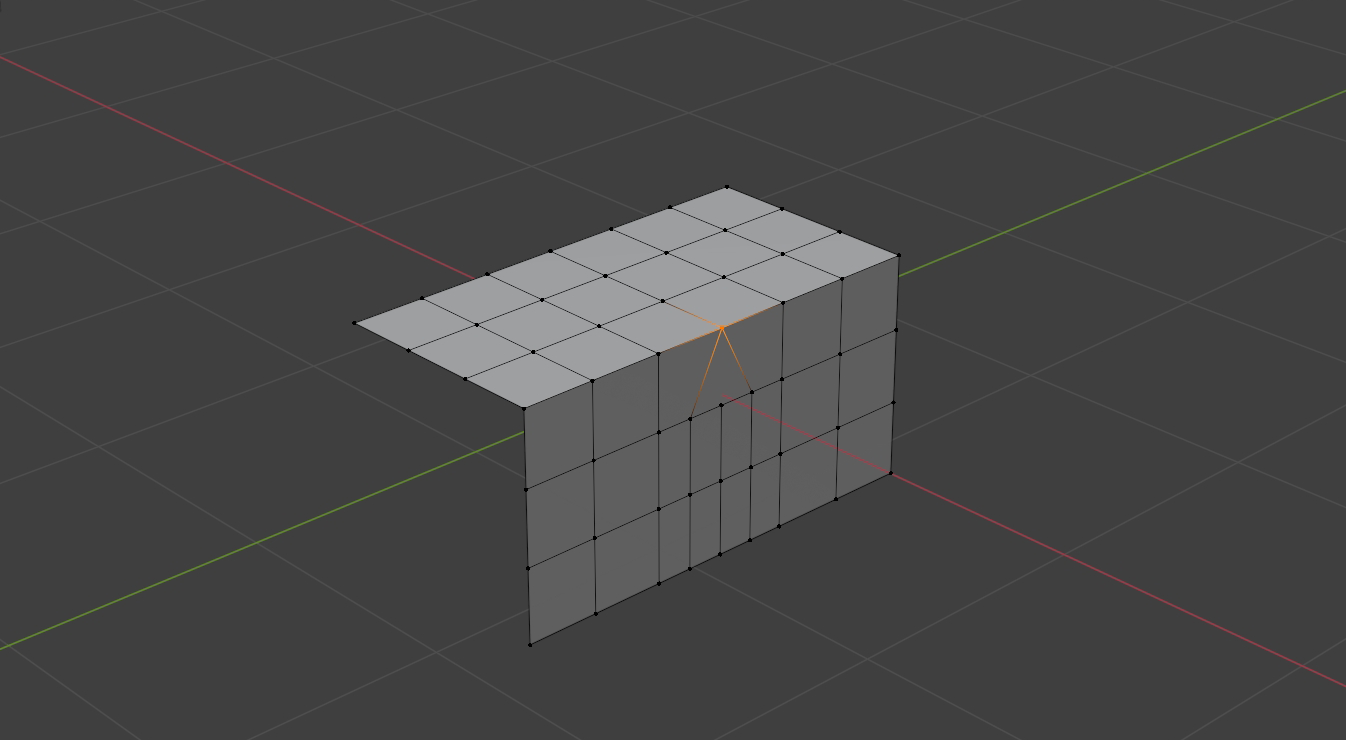

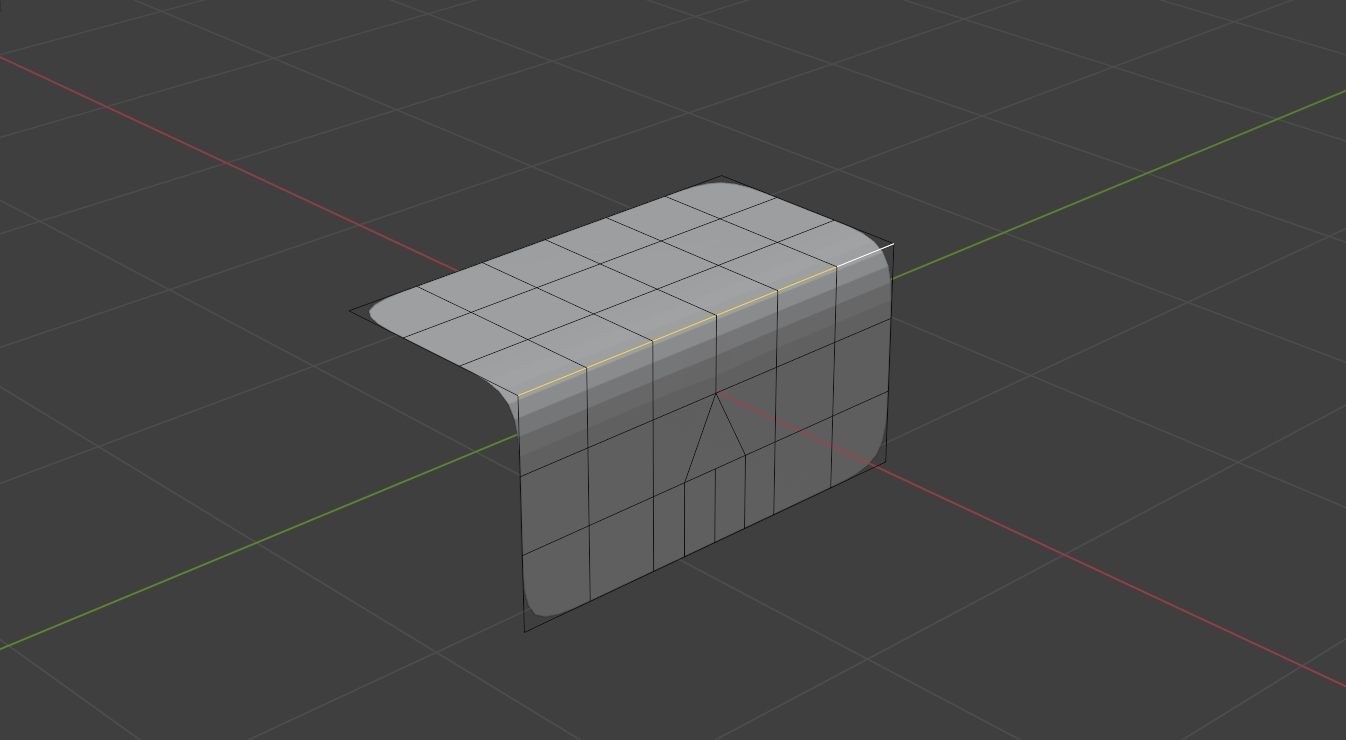

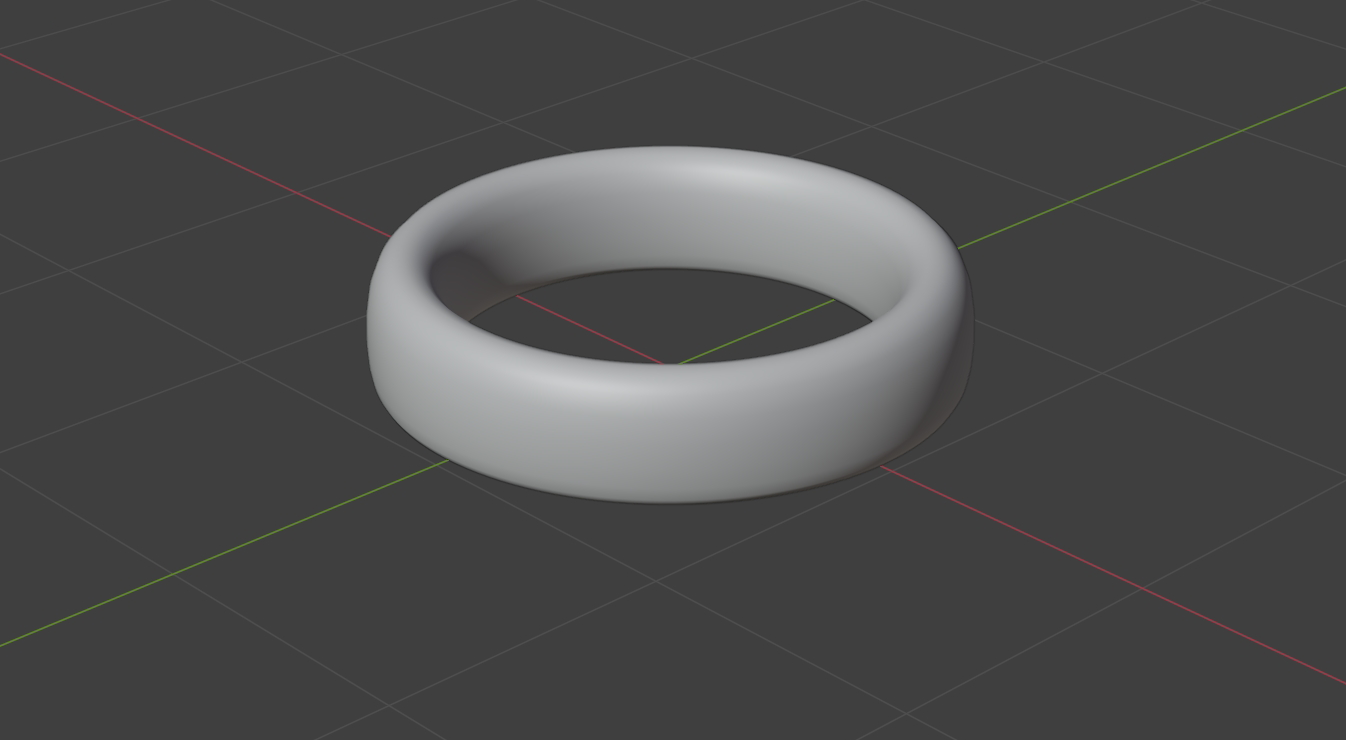

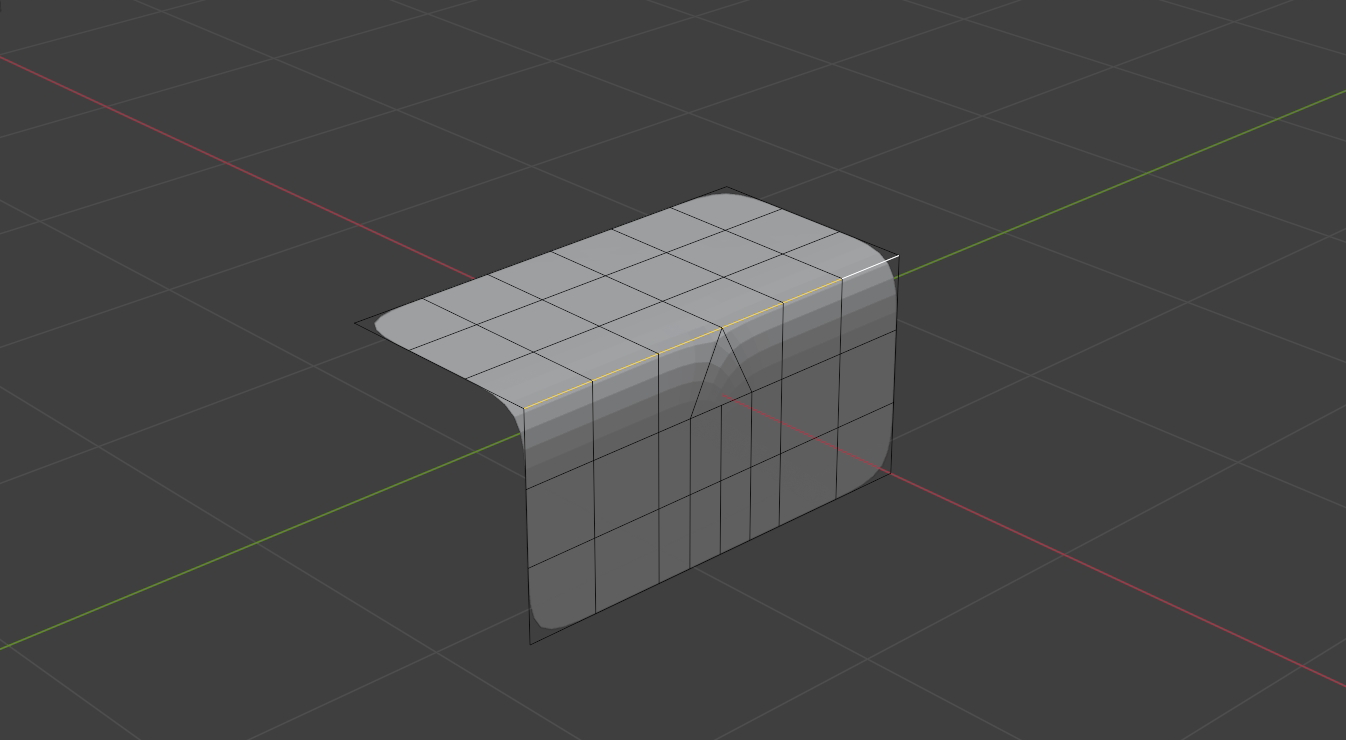

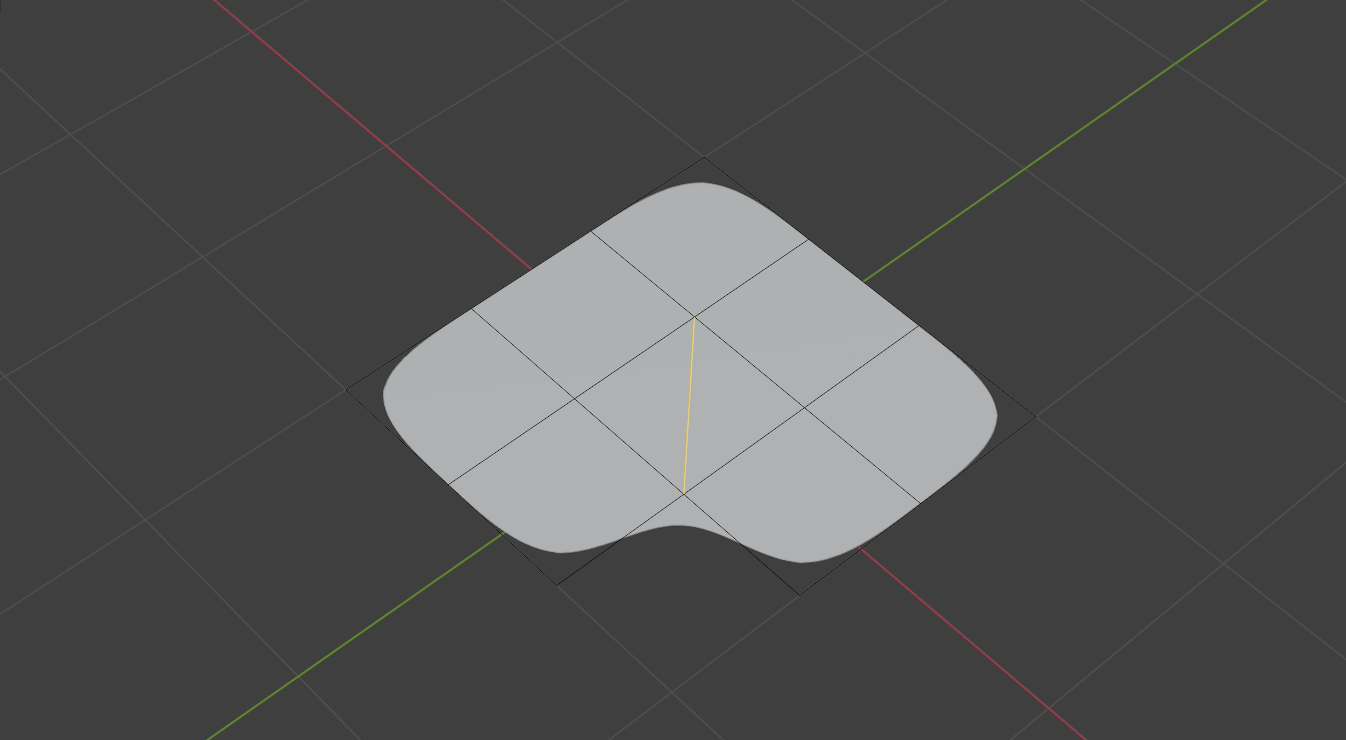

如图所示，这个模型的极点正好位于中间的折痕线上，导致模型中间出现了一个难看的凹陷。

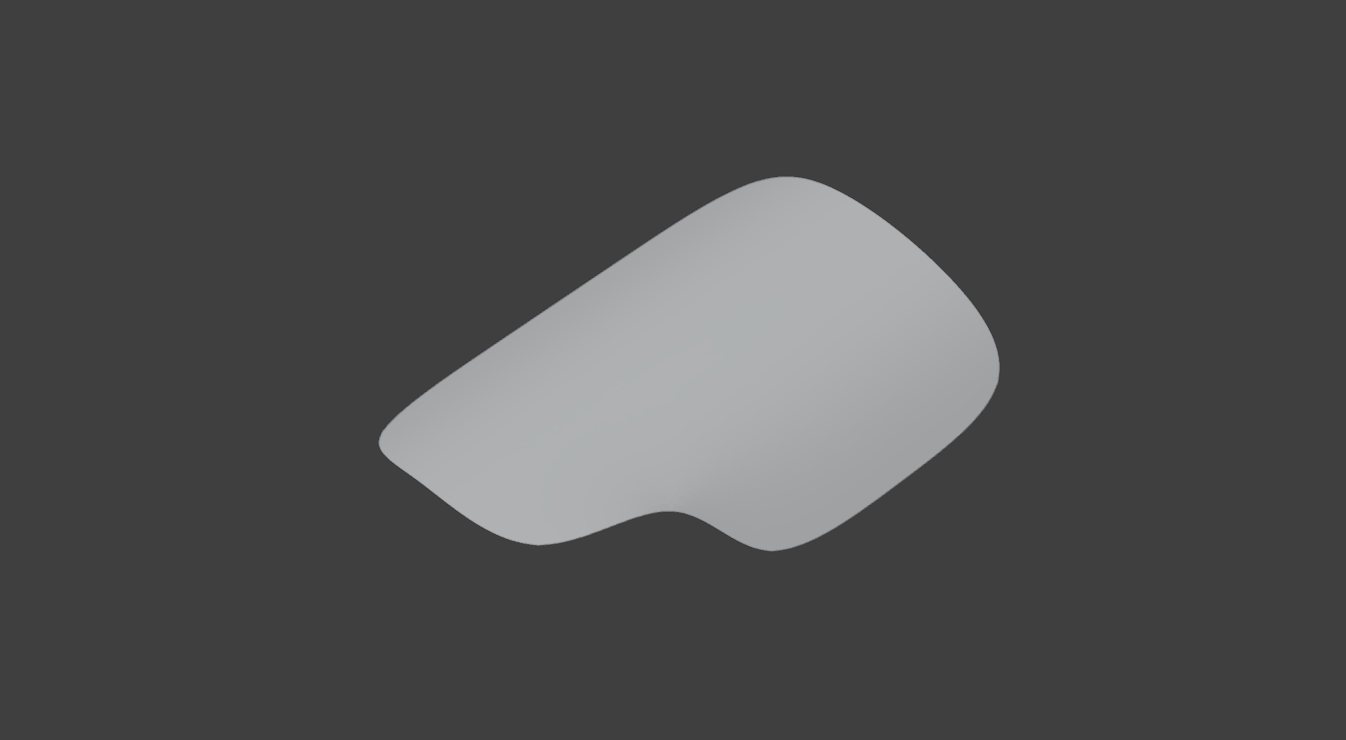

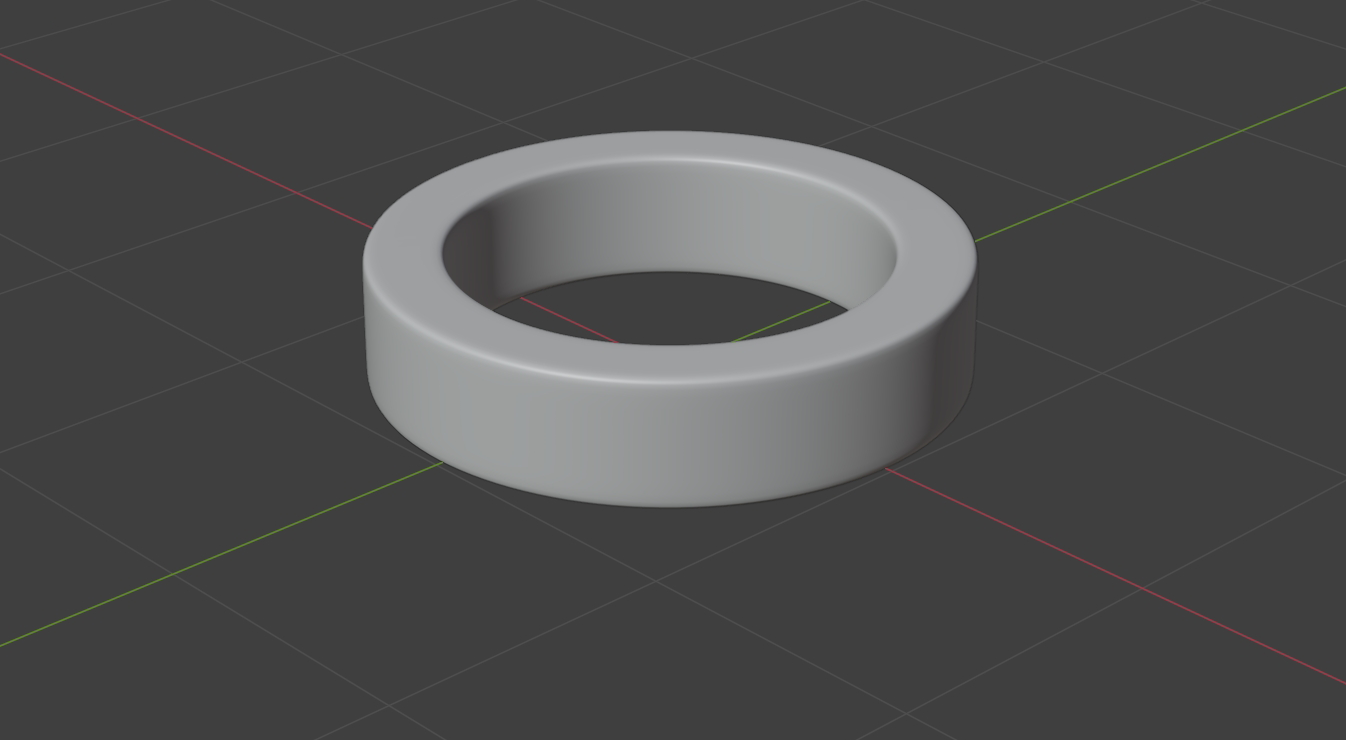

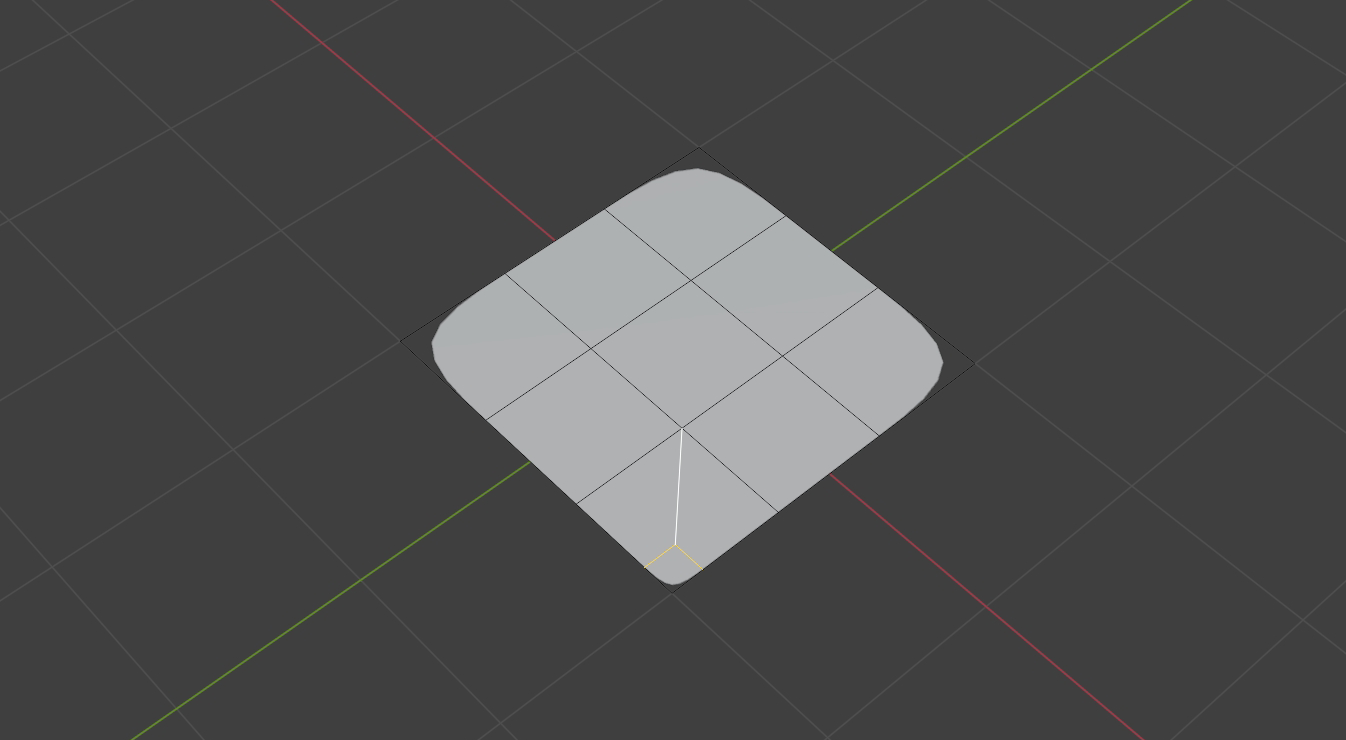

再看这个结果，尽管存在一个极点，但它并未位于中间的重要折痕线上，因此模型的表面依然十分光滑。

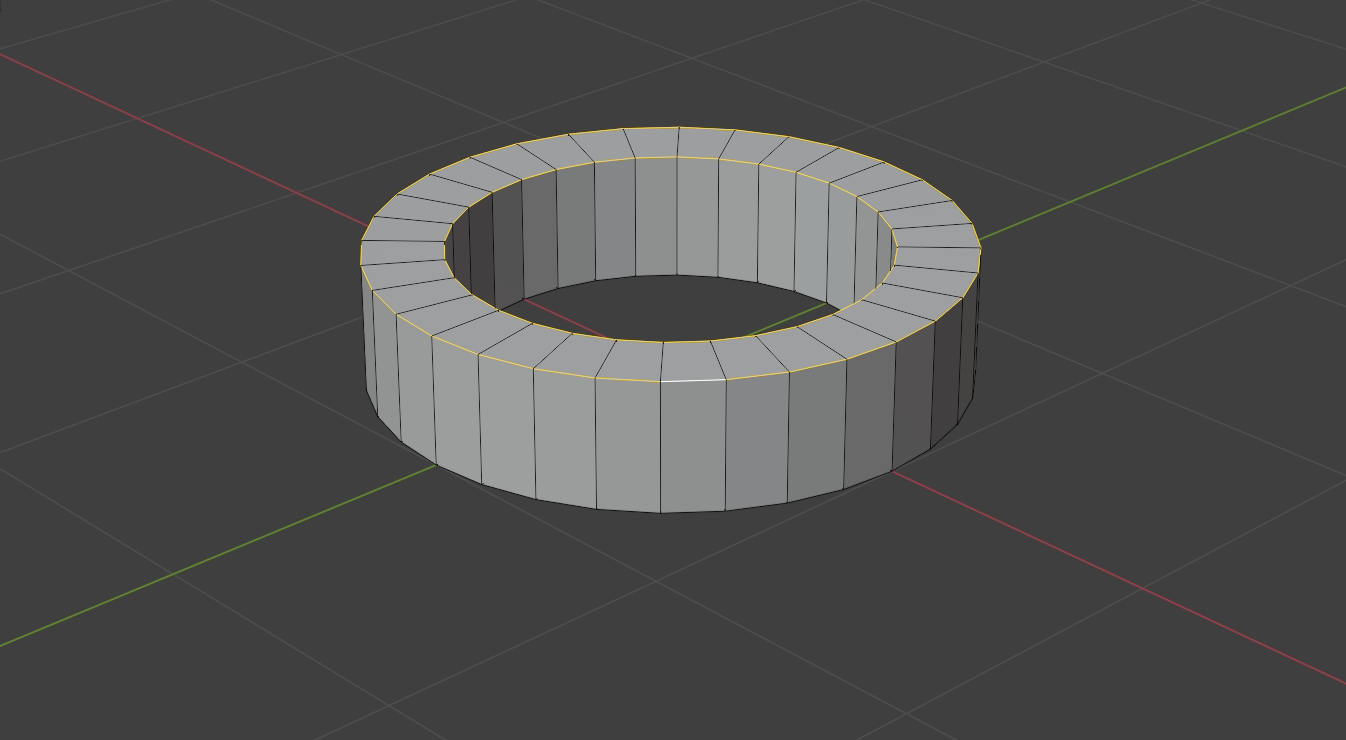

循环边在建模中非常重要，它控制了模型的布线走向。

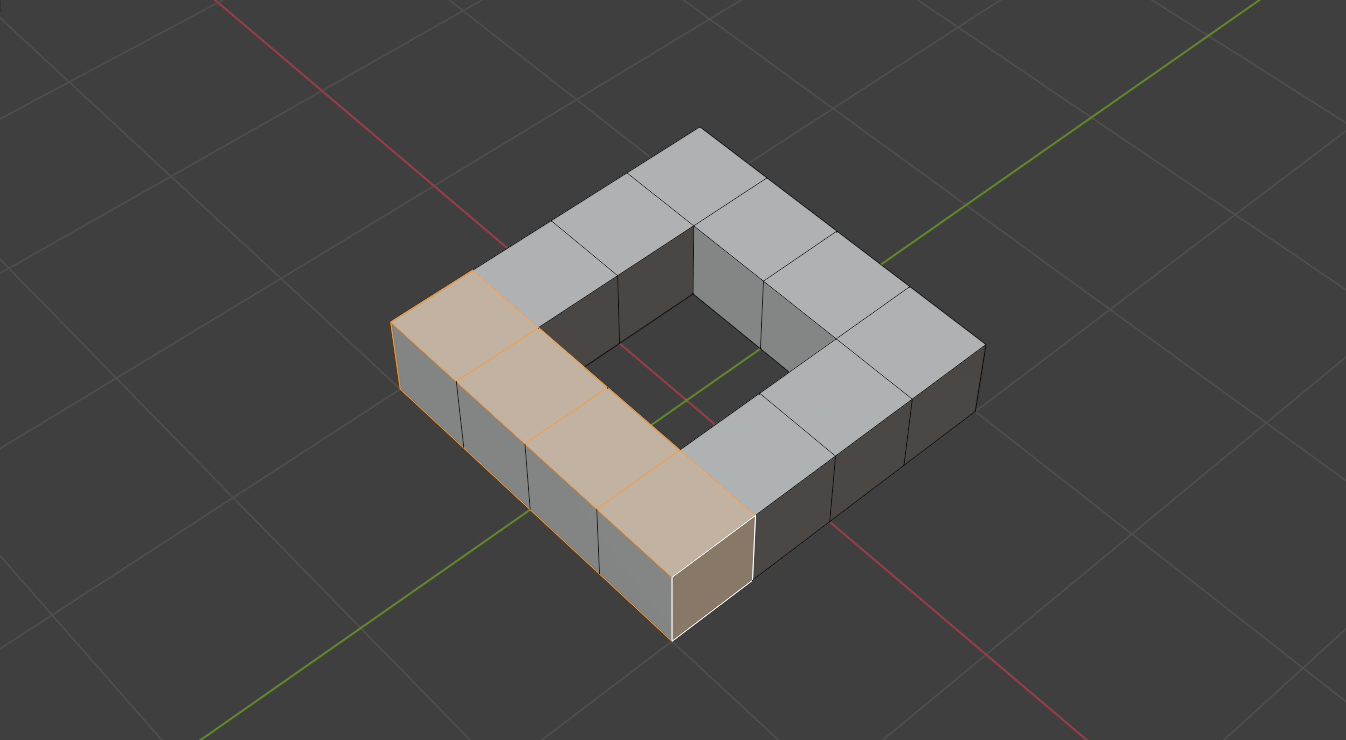

那么，什么是循环边呢？简单来说，就是在Blender中使用循环旋转工具能够连续选择的边或面。

或者，你也可以在线条模式下使用移动工具，选中一条线，然后双击，这样就可以选择一组循环线了。

循环边的作用非常大，它可以帮助我们轻松地为结构添加细节，使结构更加坚固。

下面我们来演示一下，可以使用循环切刀工具，在循环边的两侧快速切出两条循环线（这种操作通常称为卡线）。

根据我们之前讨论的曲率原理，线越近则结构越硬。通过切出的两根线，这里的循环边结构便变硬了。

那么，判断出循环边的依据或原理是什么呢？

这个原理也与前面所述的四边面原则相关，这也是使用四边面的原因之一。

这个原理我们可以称之为对边原则。对于一个四边形来说，每条边都有一条唯一确定的对边。

而三角面和N-gon面则没有这个特性，我们无法确定它的对边。

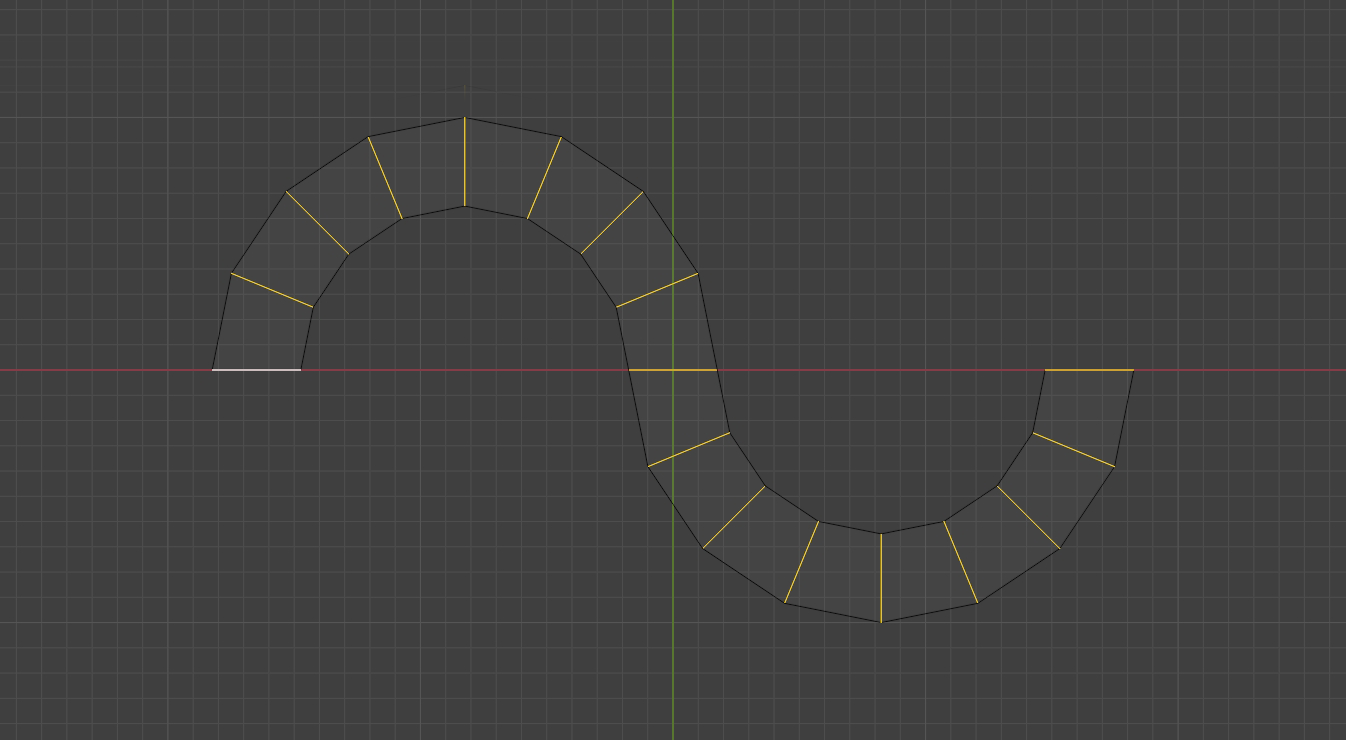

首先找到四边面上的一条边的对边，顺着这条边到下一个四边面，再找到下一个对边，如此循环直到结束。这样就形成了一组循环边。

因此，在布线时，我们可以根据这个原理，精确控制循环边的走向。需要硬化的重要结构，都应尽量形成循环边。

下面再举一个例子：

比如这个模型，顶部的面是一个整体结构，应形成一个循环面。但使用循环选择工具后，并不能按我们希望的走向进行选择。

这时，我们需要想办法改变线条走向。

这里可以使用切刀工具，在四个角上分别切出一条连接线。

新加的线造成了三角面的产生，根据四边面原则，这时需要使用融并命令去除这些多余的线。

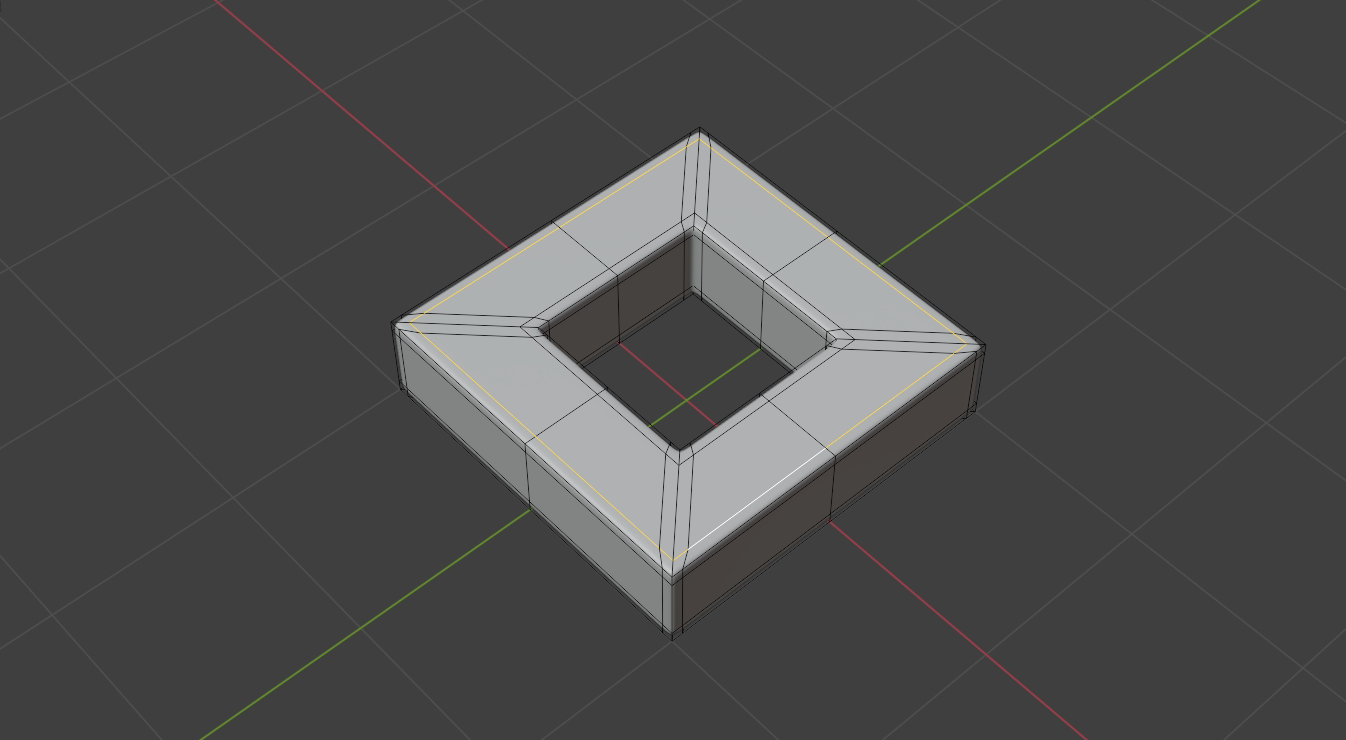

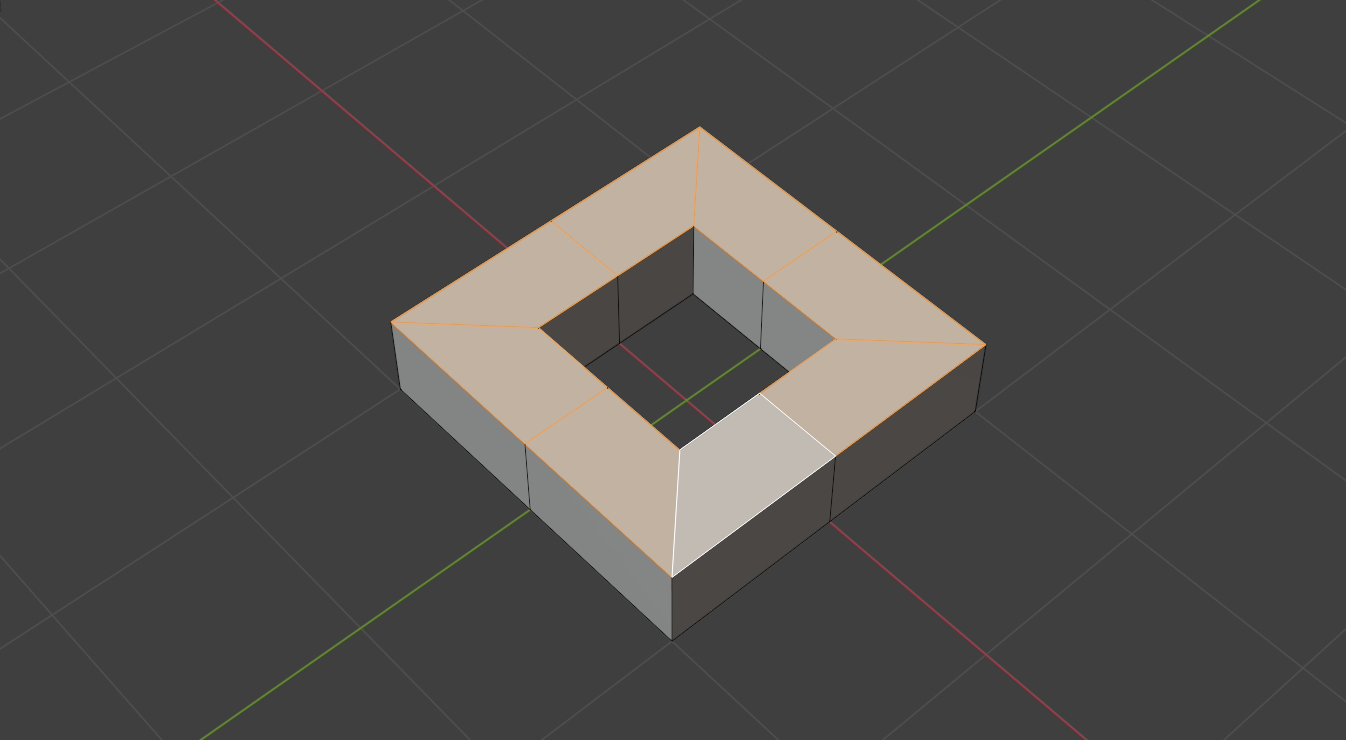

修改完布线后，再次使用循环选择工具，这时能够很轻松地选中上面的一圈线了。

有了这个良好的循环线后，我们就可以继续添加切线，使结构变硬。

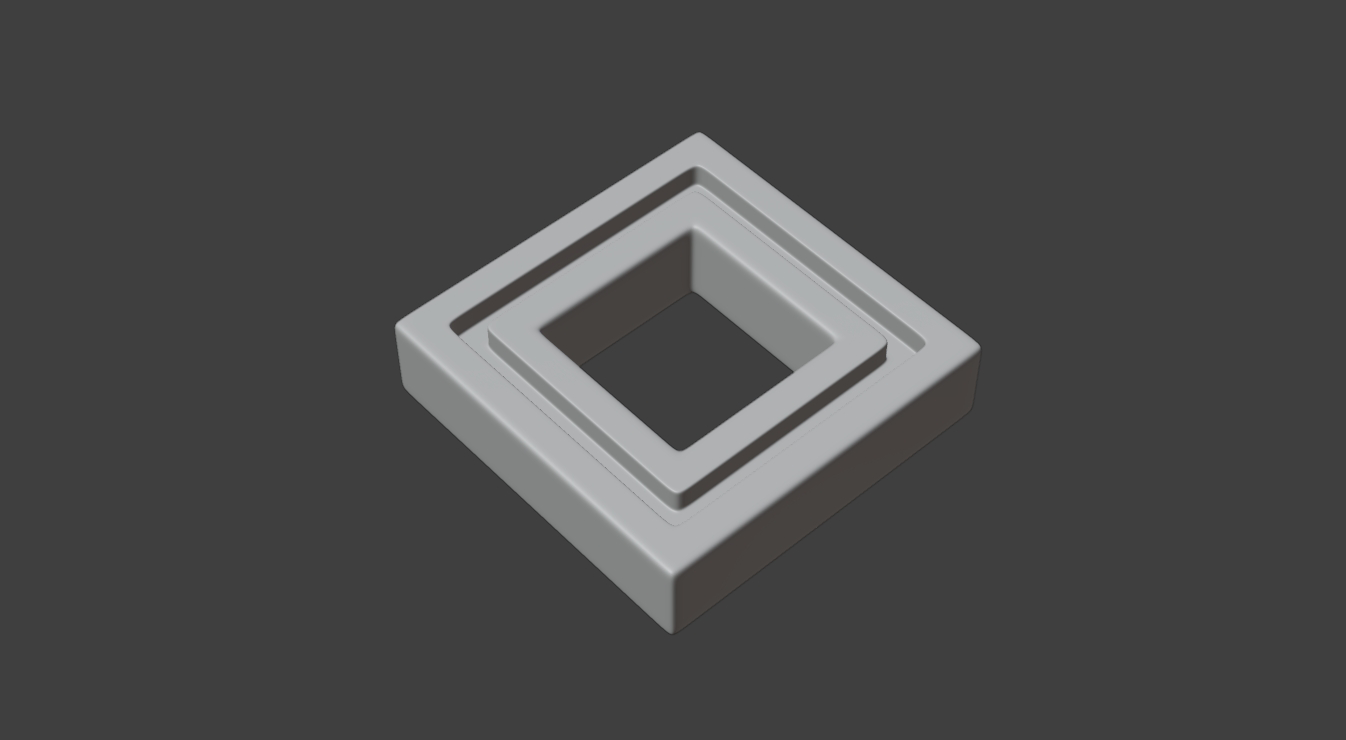

在循环线内，我们还可以继续给结构添加更多细节。只要利用好循环线，这些操作都是非常轻松愉快的。

前面提到，极点容易破坏模型的结构，应尽量将极点隐藏在不重要的线条上。

那么，当重要的结构上出现极点时，我们应该如何处理呢？

接下来，我将教大家一种简单而有效的方法：

是借用之前使用过的这个结构。之前我是手动调整布线，将极点移至下方，这次我们尝试一个更轻松的方法。

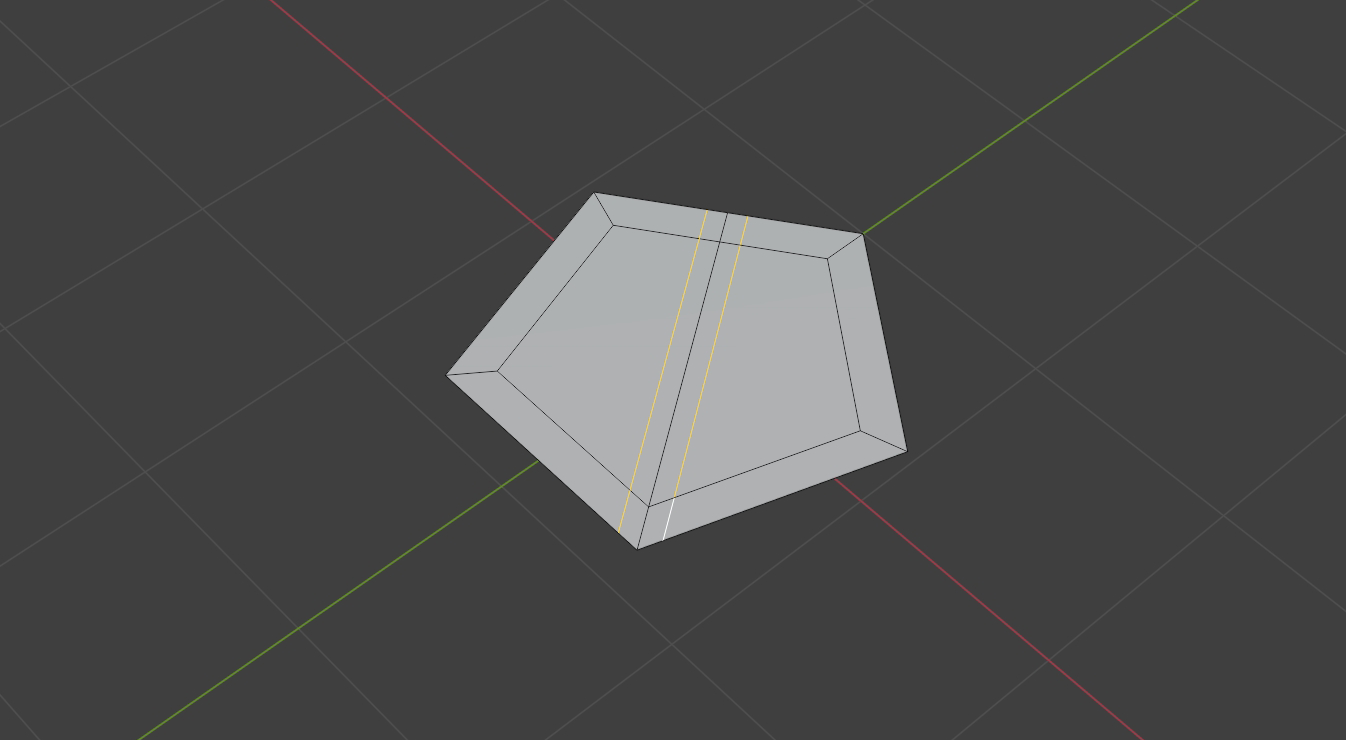

首先选中上面有极点的这根结构线，然后Ctrl+B使用倒角工具。

这样极点就被转移到了新创建的这条边上，中间的结构线变得非常干净。

这个方法可以说是一举两得，使用倒角工具创造出的这些线，既能转移极点，也具有卡线的效果，帮助我们硬化中间的结构。

菱形结构是建模中一个非常重要且实用的技巧。

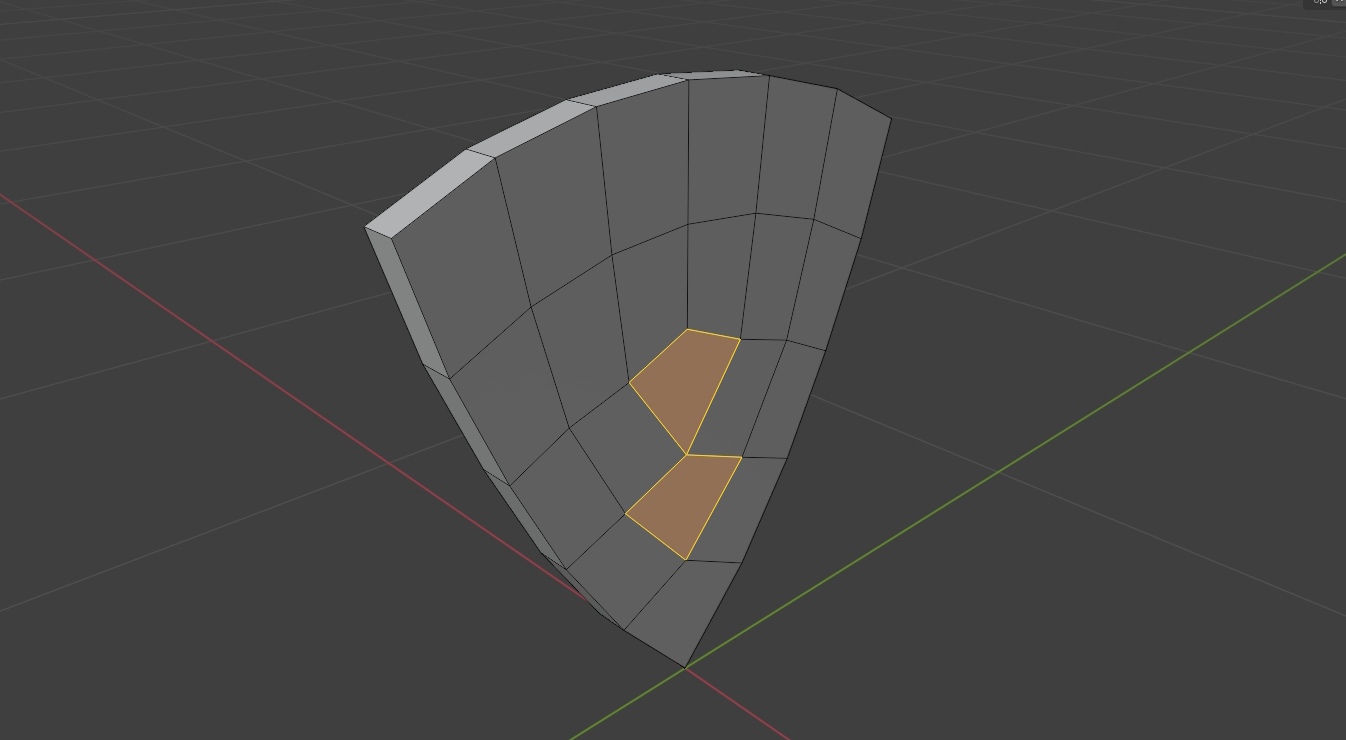

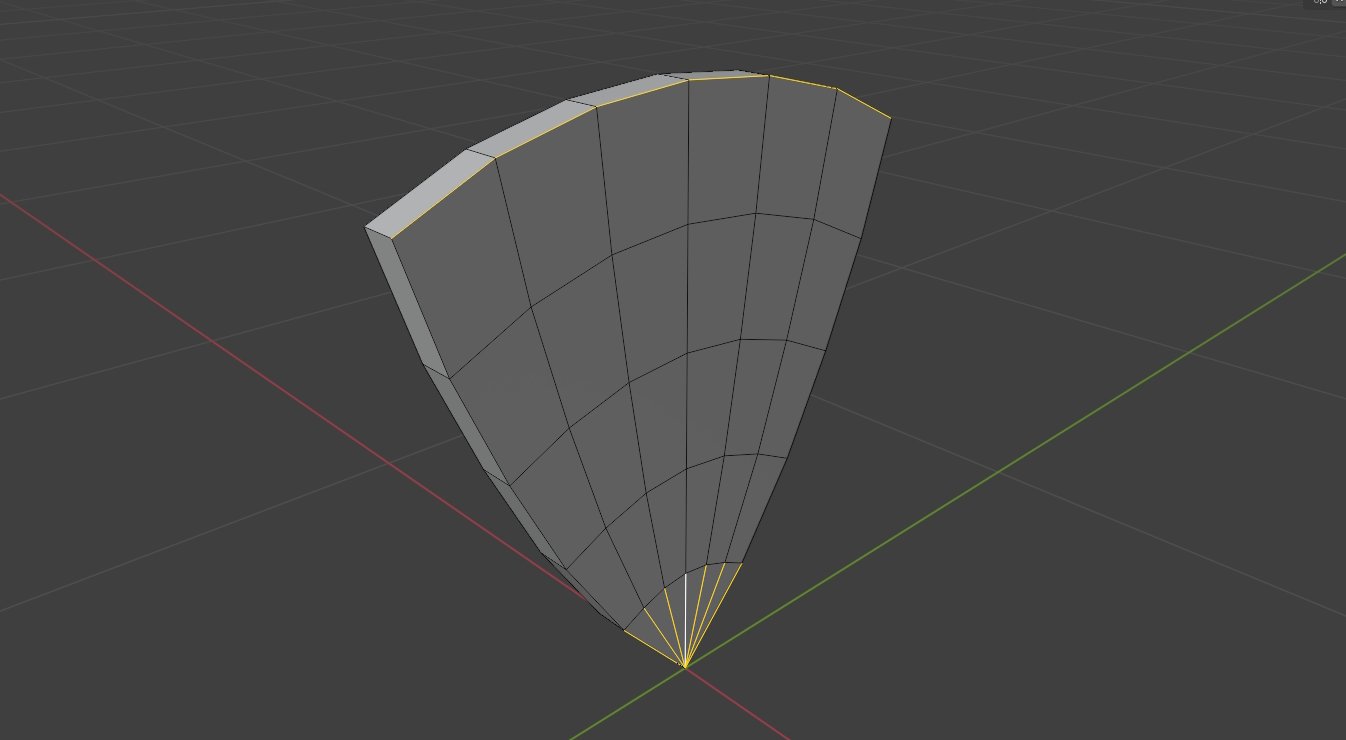

我们先来看一下这个类似盾牌的模型，你会看到，上面的六条线最终汇聚于底下的角上（为了让大家看得更清楚，我暂时没有处理底部的三角面）。

这样的布线虽然不能说是错误的，但却不够理想。因为盾牌的上部是一个较宽的结构，我们需要更多的面来形成它的结构，但底部的角是一个较小的结构，不需要那么多的面。这种布线使底部的面看起来非常拥挤，浪费了大量的面数，同时也不便于后续修改。

那么，我们该如何优化这里的布线呢？这就需要使用所谓的菱形结构。

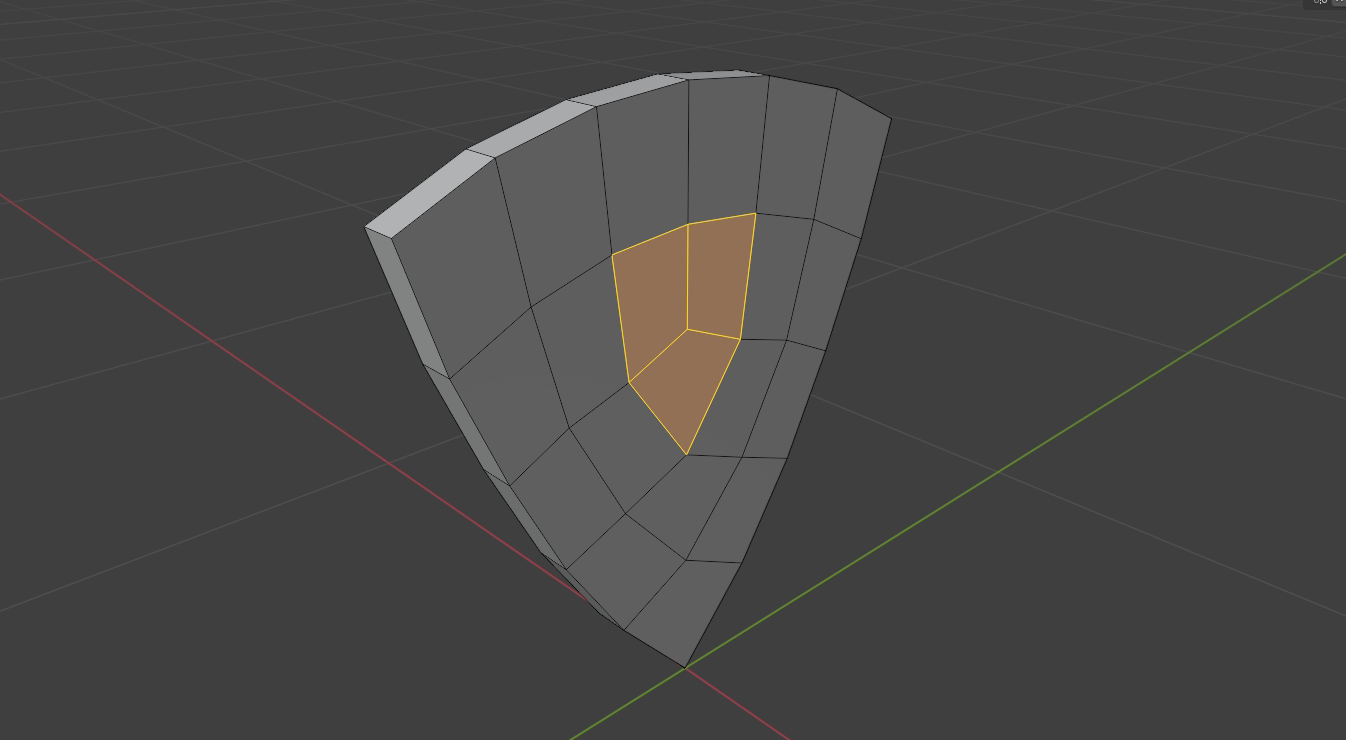

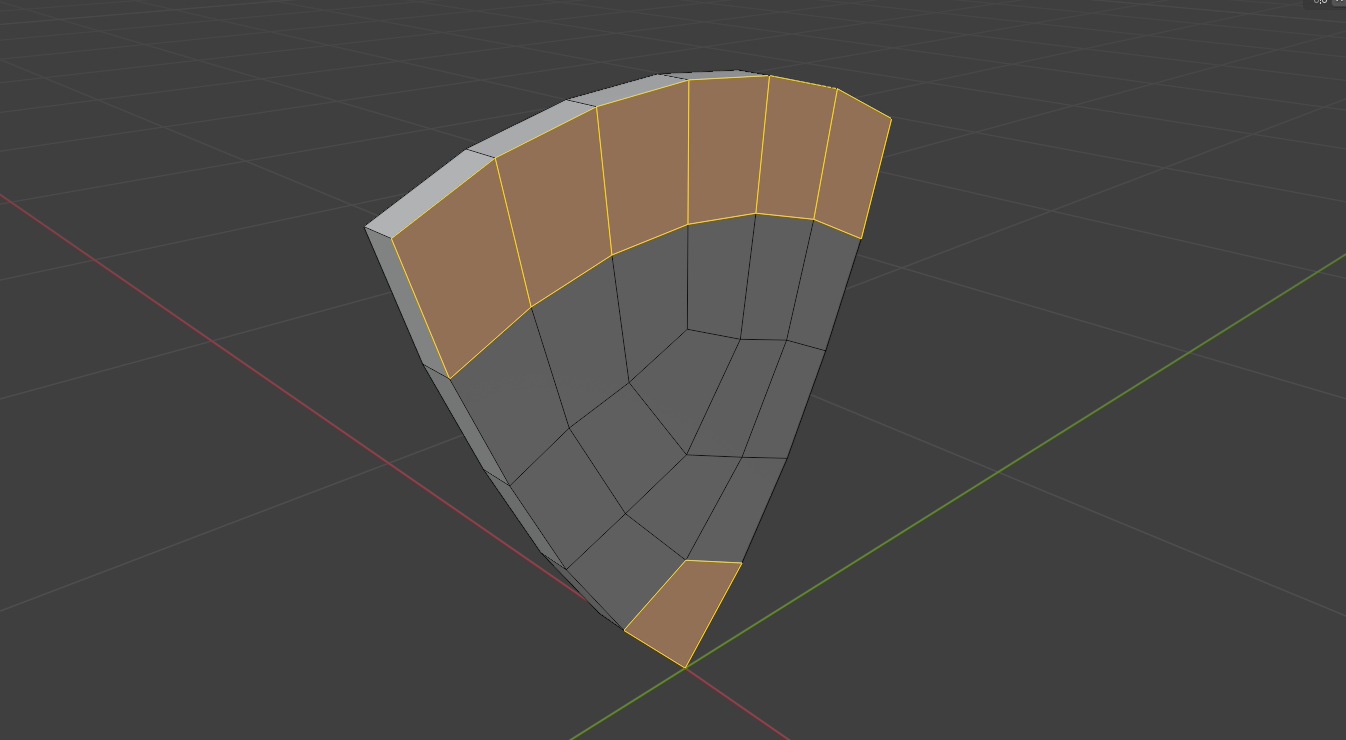

来看一下修改后的布线，模型的上部仍为六个面，而到了底部的角上，则只有一个面了。这样的布线结果就比较理想了，大大减少了面数，同时模型上的面的分布也更为均匀。

而完成这个降低面数过程的关键，正是这里的几个菱形结构。四边形在菱形结构这里会进行汇聚，将多个多边形汇聚为一个多边形。

通过多次使用菱形结构，我们可以逐渐降低面数，使模型的布线更加优化。

同时，菱形结构不仅能起到降面的作用，也能起到升面的作用。如果我们把这个布线反过来看，它实际上也是从底部的一个面逐渐增加面数到顶部的六个面。我们需要根据模型的不同情况，灵活运用菱形结构的正反两个作用。

这个技巧是重中之重，因为在布线和卡线时，大部分难度集中在边角处的处理，所以这个技巧在建模过程中频繁使用。

什么是阴阳角？简单来说，就是凹角和凸角。我们可以将凹角称为阴角，凸角称为阳角。

阴阳切角法，实际上是一种使凹角和凸角变硬的技巧。

我们首先来看凸角：

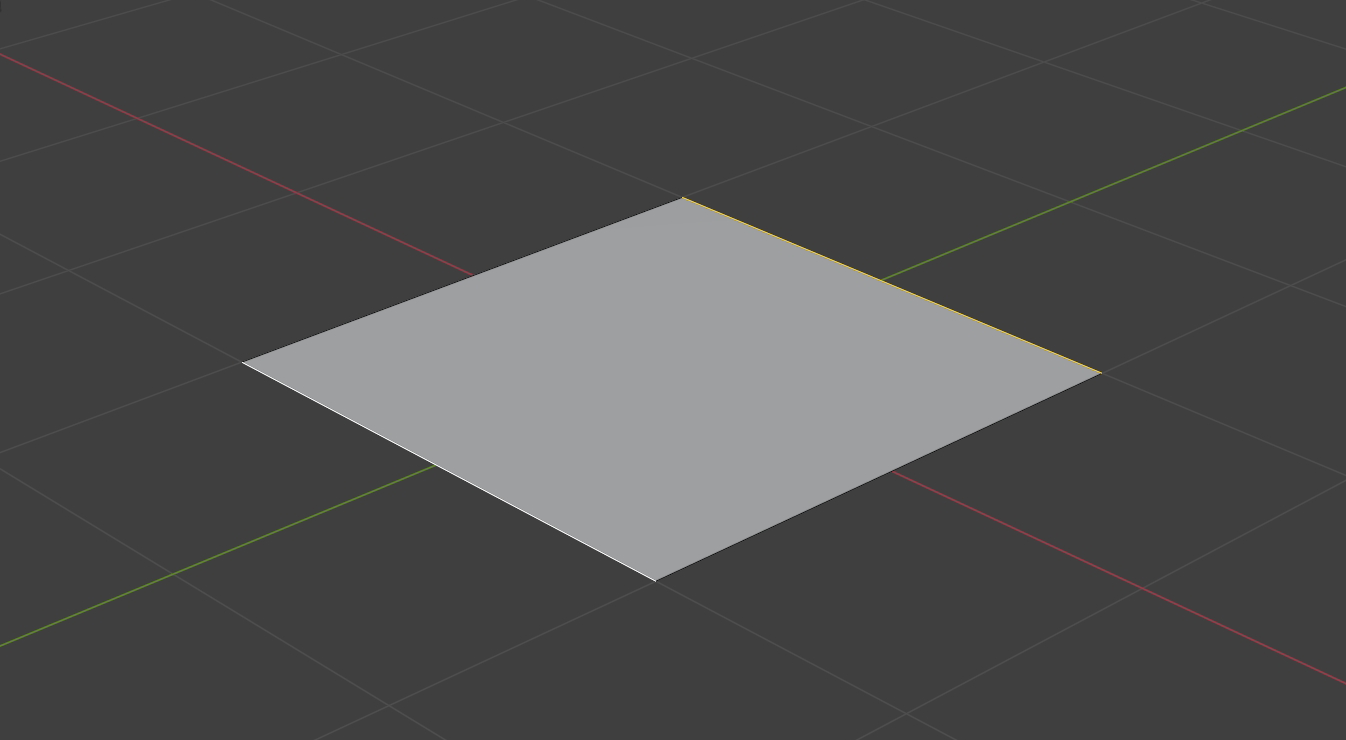

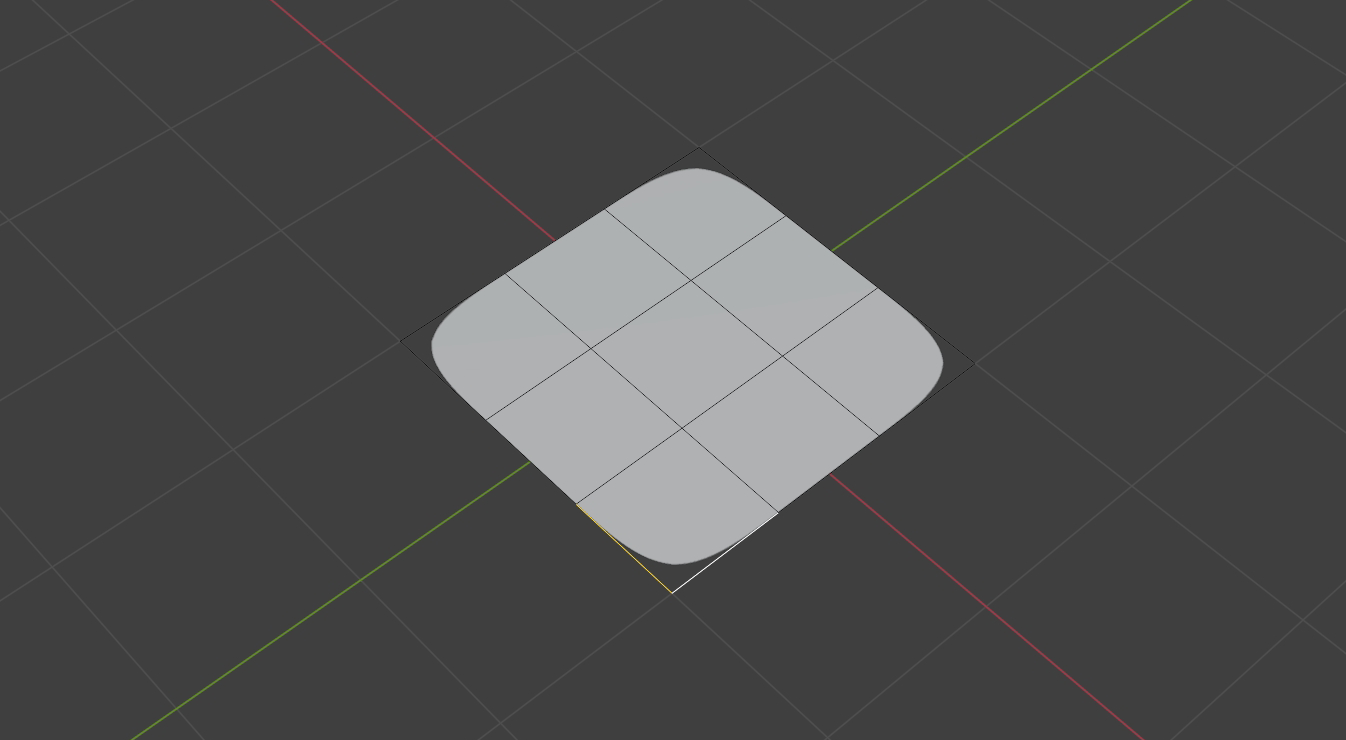

让我们看看如何使这个角变硬。

方法非常简单，我们在两侧各卡出一条切线，这样这个角就变硬了。

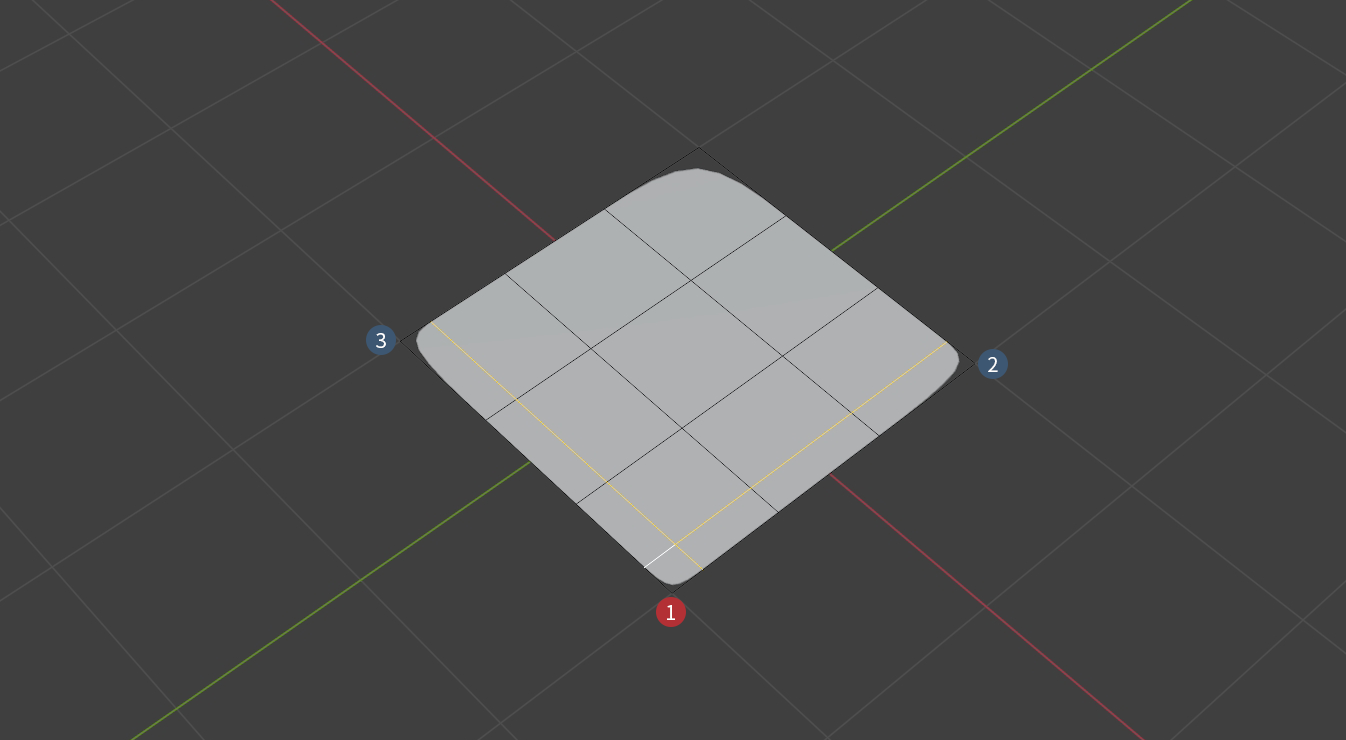

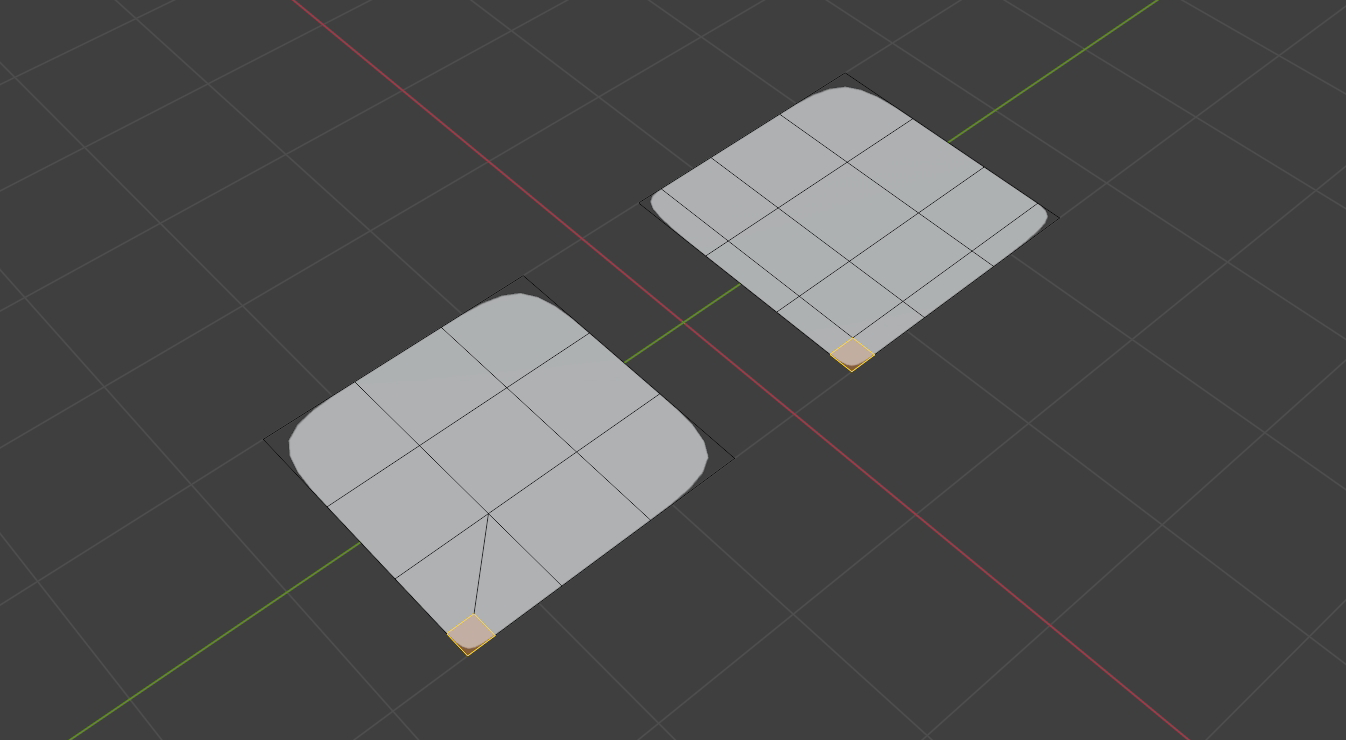

但你会发现，这种简单粗暴的方法也有一个小问题，它不仅使角1变硬，同时也影响到了无辜的角2和角3，而这两个角我们可能希望保持不变。

接下来，我们可以修改一下布线策略。

这是修改后的切法，这时只有角1变硬了，而其他的角都没有受到影响。

具体使用哪种方法，需要根据实际情况来决定。

无论是哪种切法，它们都有一个共同的特征，就是在硬化的角上都会形成一个小方块的结构。

记住这个结构特征，我们就可以很好地对凸角进行卡线。

刚才的结构我们没有遇到任何干扰，所以操作很轻松，接下来再看一个稍微复杂一些的情况。

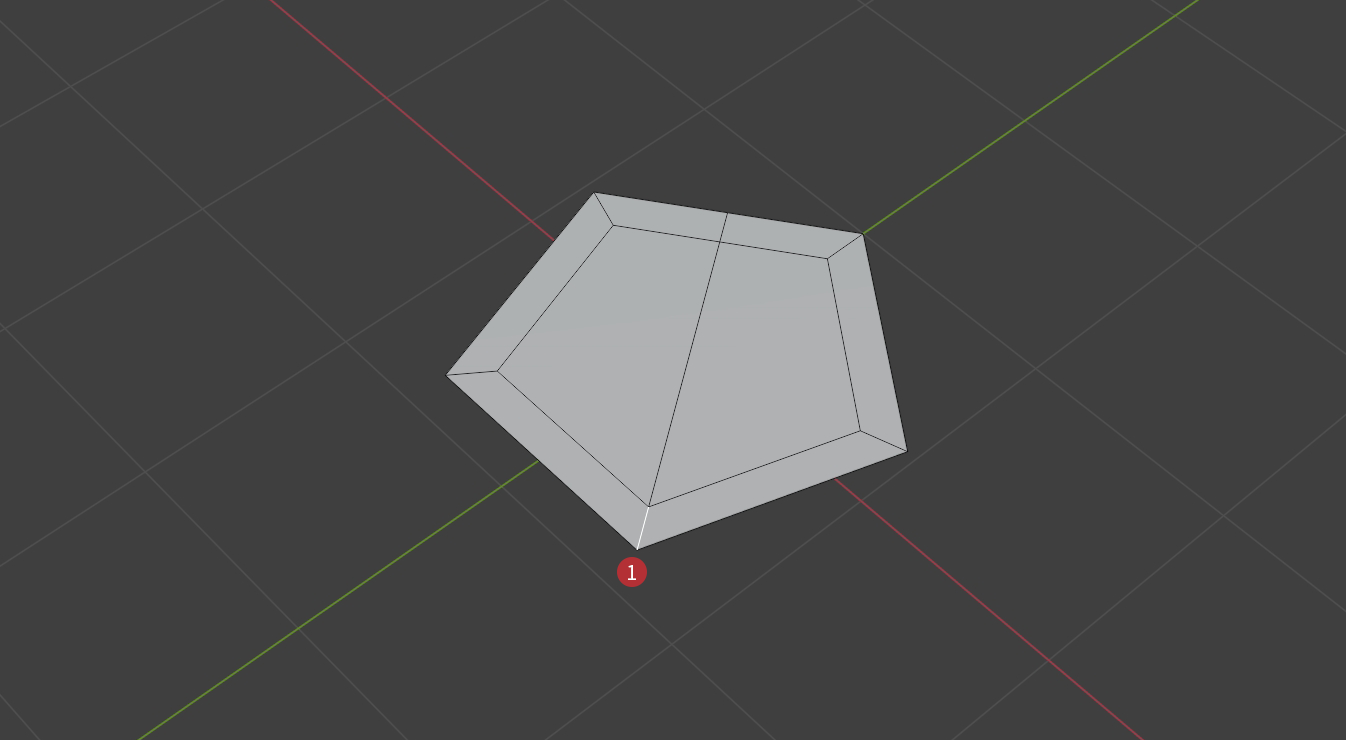

这种情况稍微复杂一些，我们需要使角1变硬，但与前面不同的是，这个角上连接了三根线。如果直接像下面这样去切的话，很容易伤及无辜，会多出很多不必要的线影响其他地方的结构。

为了解决这个问题，我们可以回忆一下前面的小方块结构特征，在这个角上将方块的结构做出来。

这是修改后的切法，完全没有影响到其他区域的结构，同时也使角变硬了。

为了方便理解，我们使用的是平面模型来进行演示，而扩展到立体模型上，道理也是一样的：

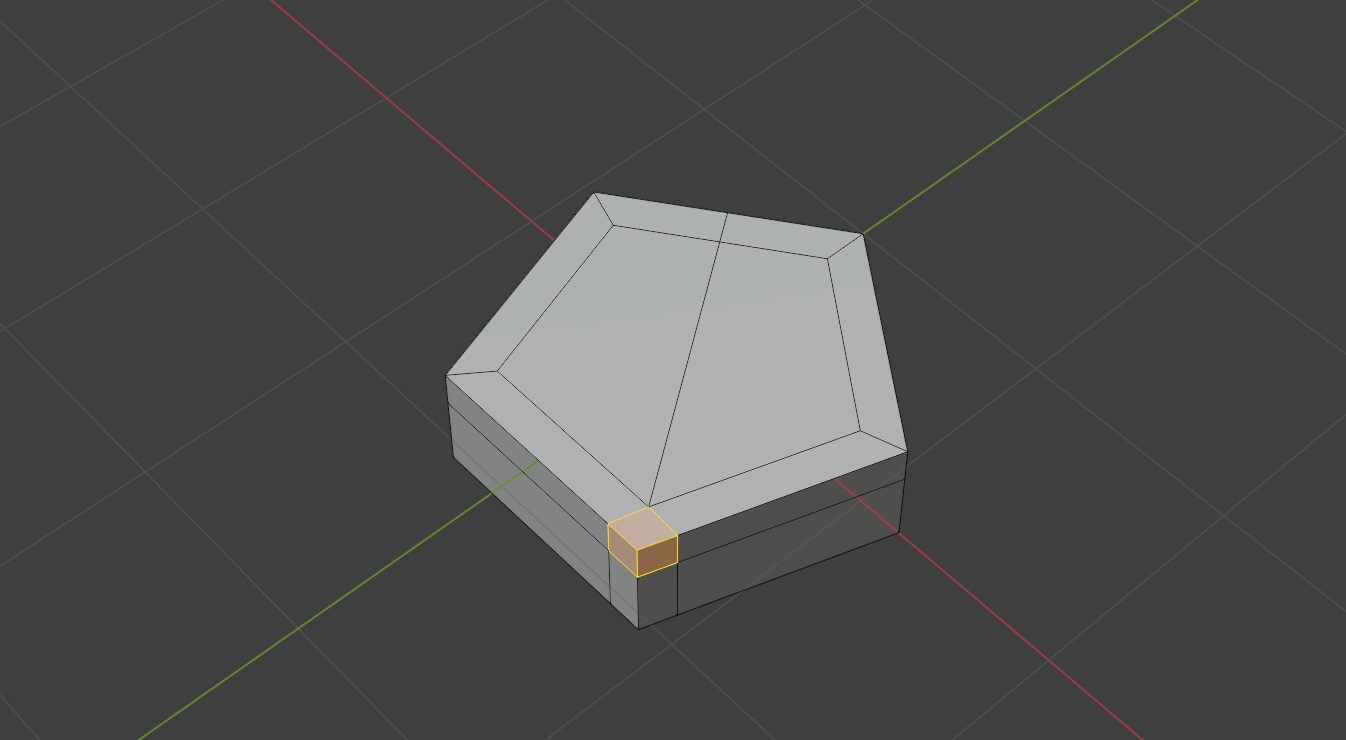

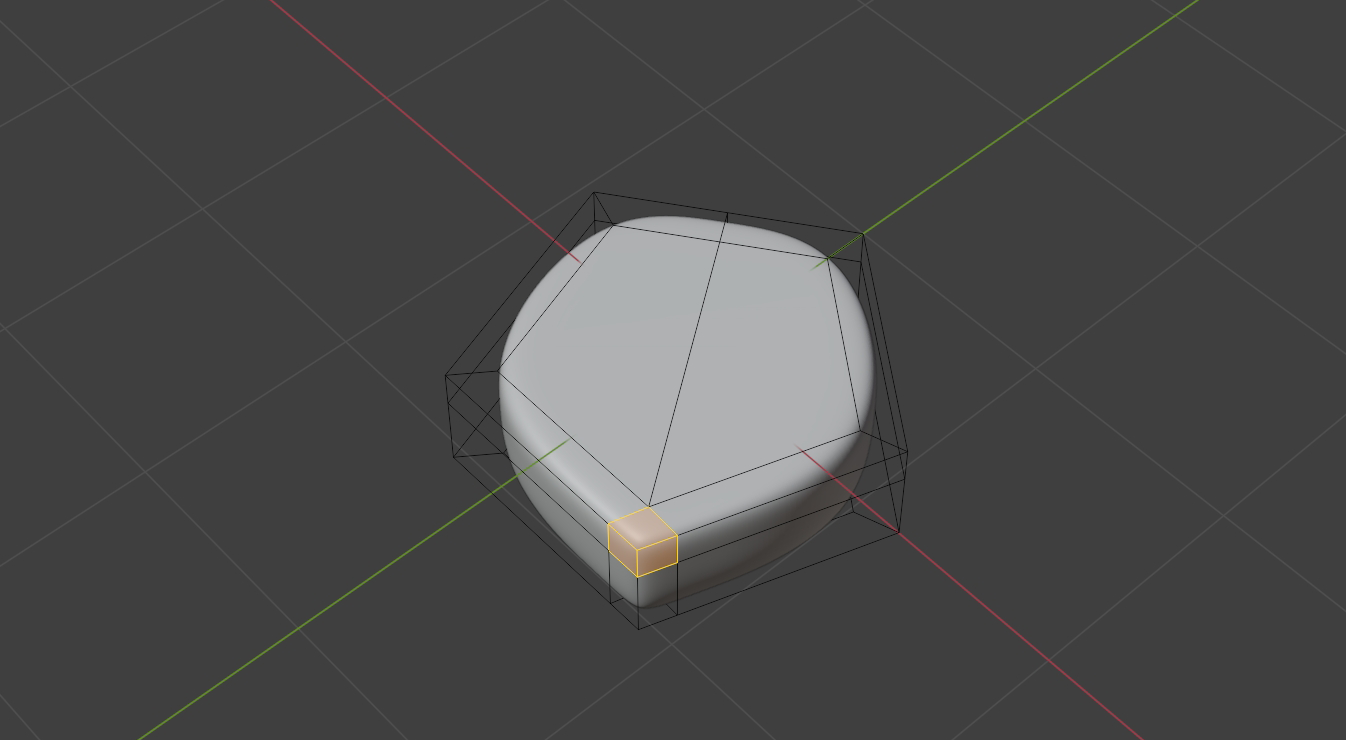

可以看到，在立体模型上，凸角上的结构特征像一个盒子一样，所以我们可以将这个结构特征称为盒子结构。

接下来我们再来看看凹角的处理方法。

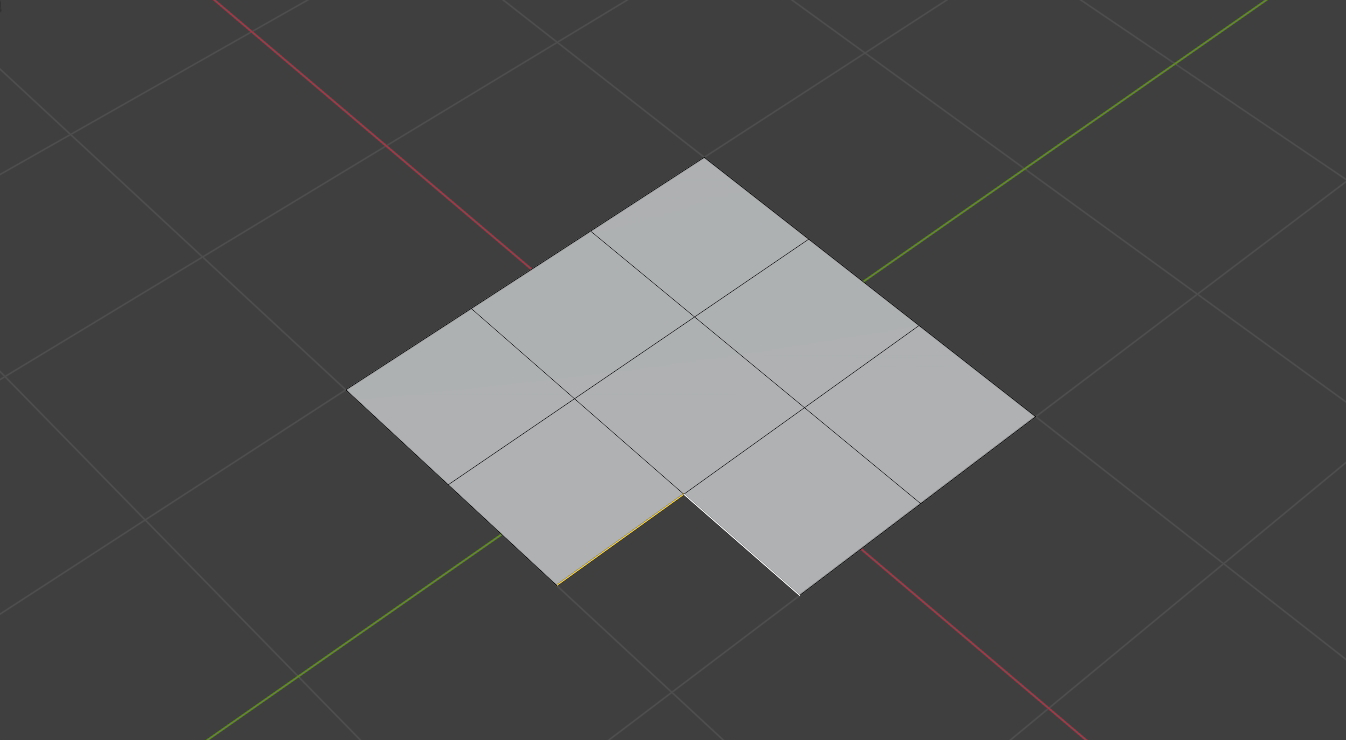

我们需要使这里的凹角变硬，比较粗暴的方法就是这样去切：

但显然，这不是一个好主意，新加的线会影响到其他不需要加线的面。现在这里是一个平面，这些多余的线影响不大，但如果这是一个曲面，多出来的线就会影响到其他地方的曲率。结果会是下面这样糟糕的情况：

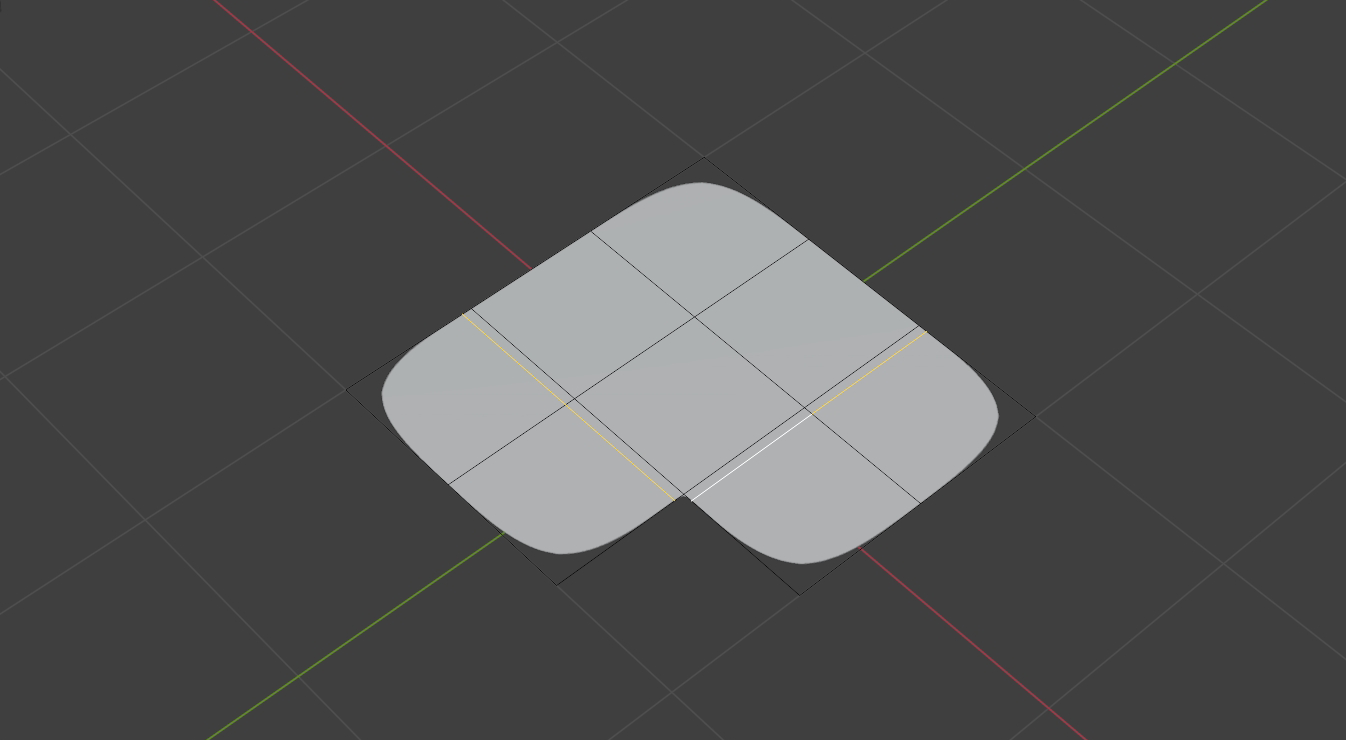

本着尽量不影响其他人的原则，我们来修改一下布线，看一个比较好的阴角切法：

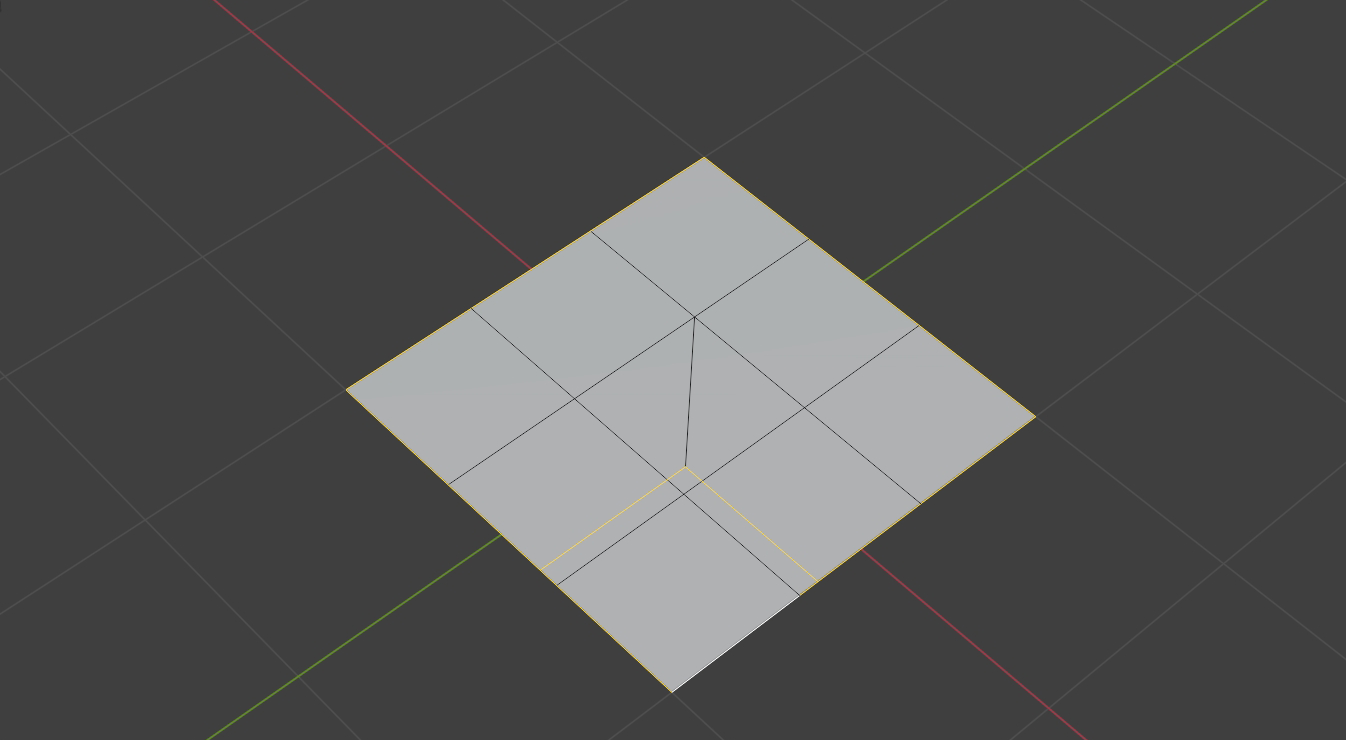

先在角上连出一根斜边

接下来我们再把这两条边的落脚处从点上转移到边上，修改到红线的位置上。

这样就搞定了，新的线没有影响到其他任何结构，布线非常干净！我们可以把这个方法称为借边法。 更棒的是，这样处理后，在角的周围形成了一圈循环边，我们再去继续卡线，做细节，就非常方便了。 而为了完成这个切线手法，我们需要在凹角上有这样的三个四边形结构：

所以，需要记住这个结构，在制作凹角时，要先预留好这样的三个四边形。

如果把阴角切法和阳角切法放在一起看的话，会发现它们刚好能完美匹配，就像阴阳的互补一样。

在实际建模中，我们经常会遇到这样的情况，阳角往往会伴随着阴角一起出现，这时我们就可以把阴角切法和阳角切法结合起来使用。

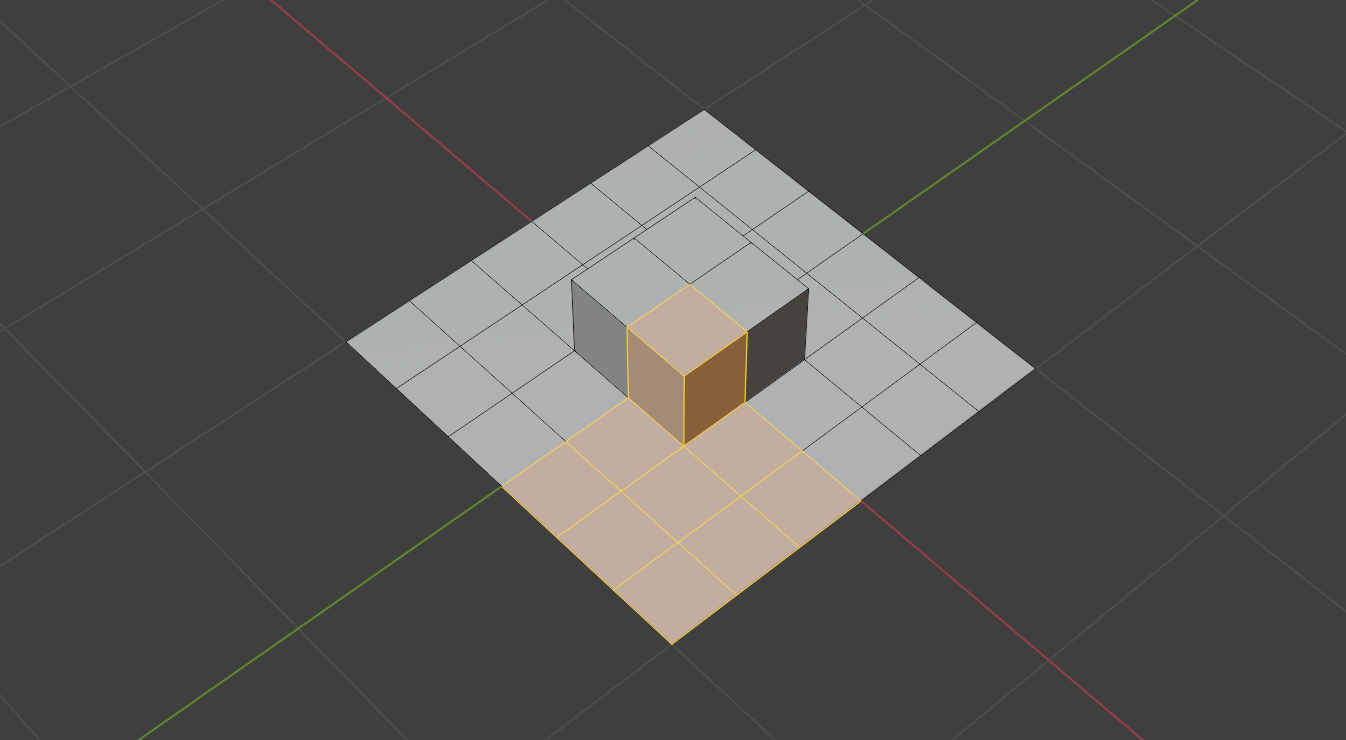

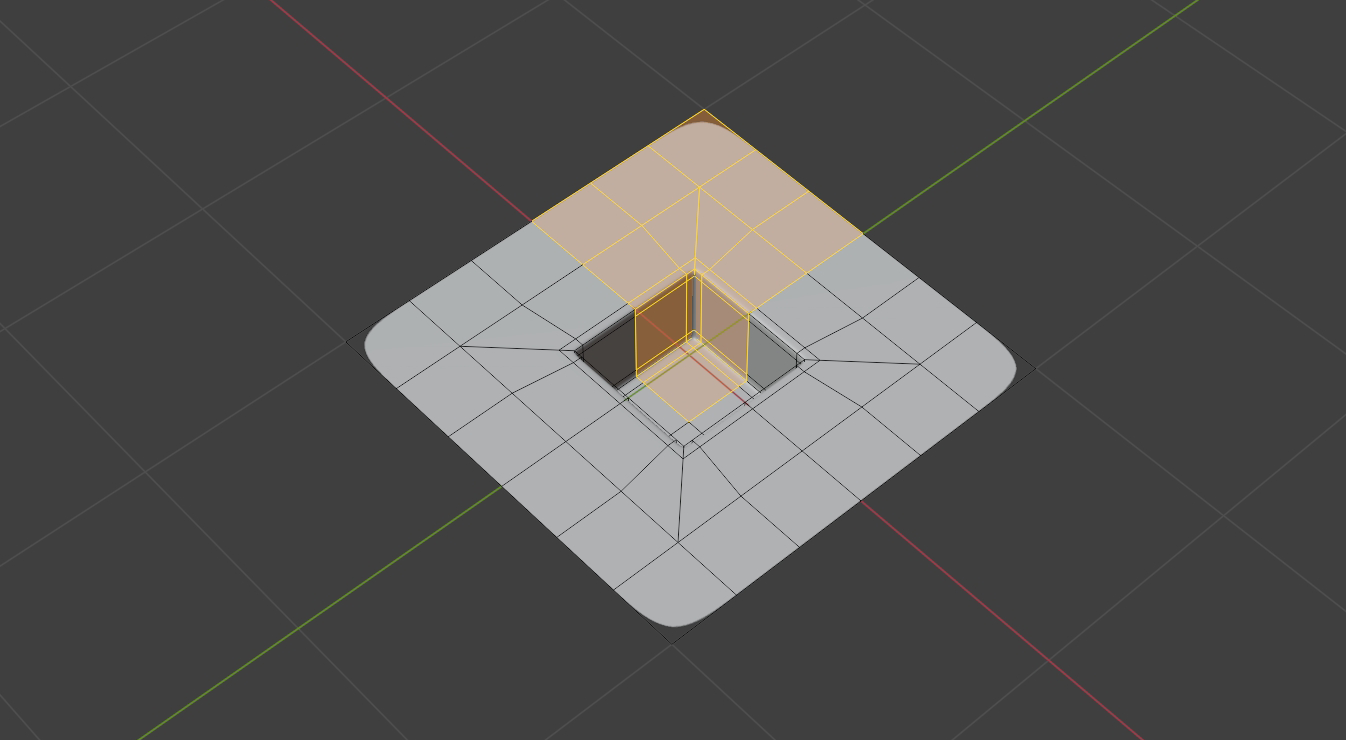

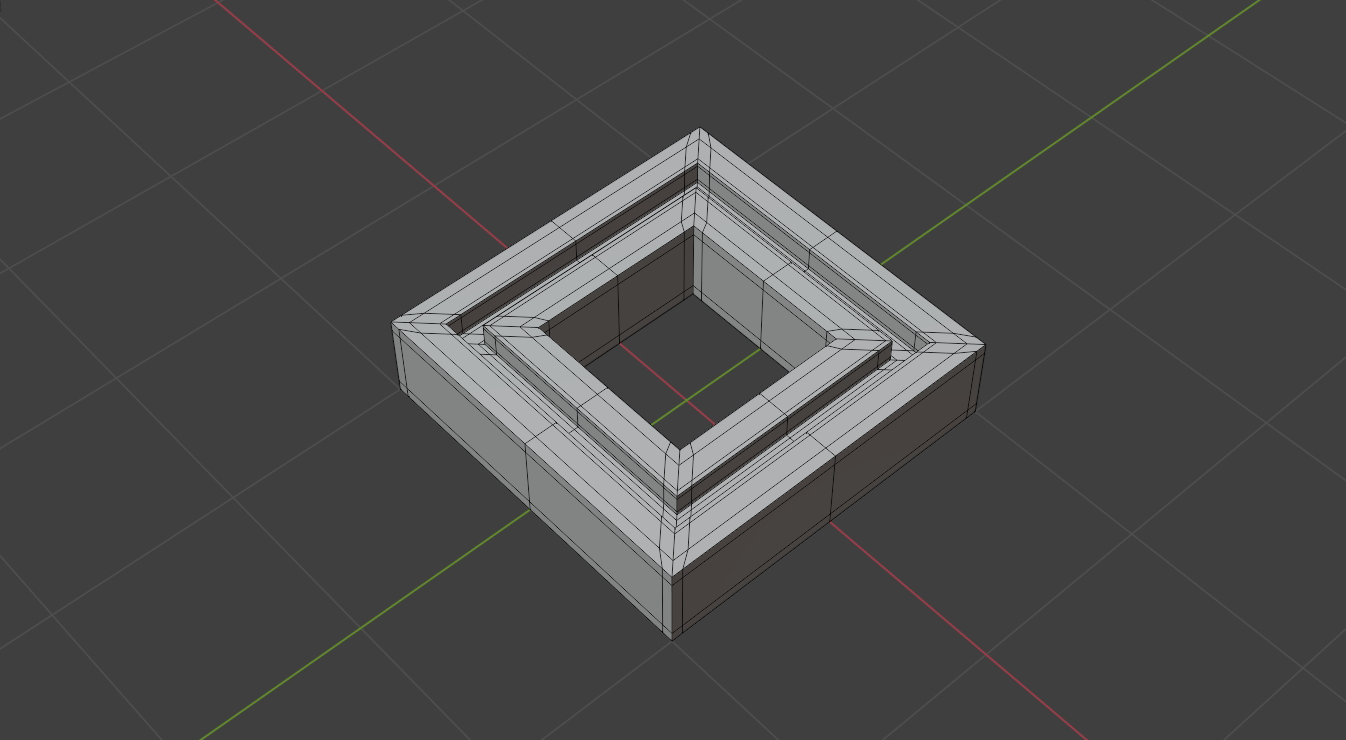

来看看下面这个模型，这里既有阳角，又有阴角，这样的凸起结构也是建模中非常常见的。为了方便处理，这里我使用了对称来进行复制，只需要制作四分之一的模型。

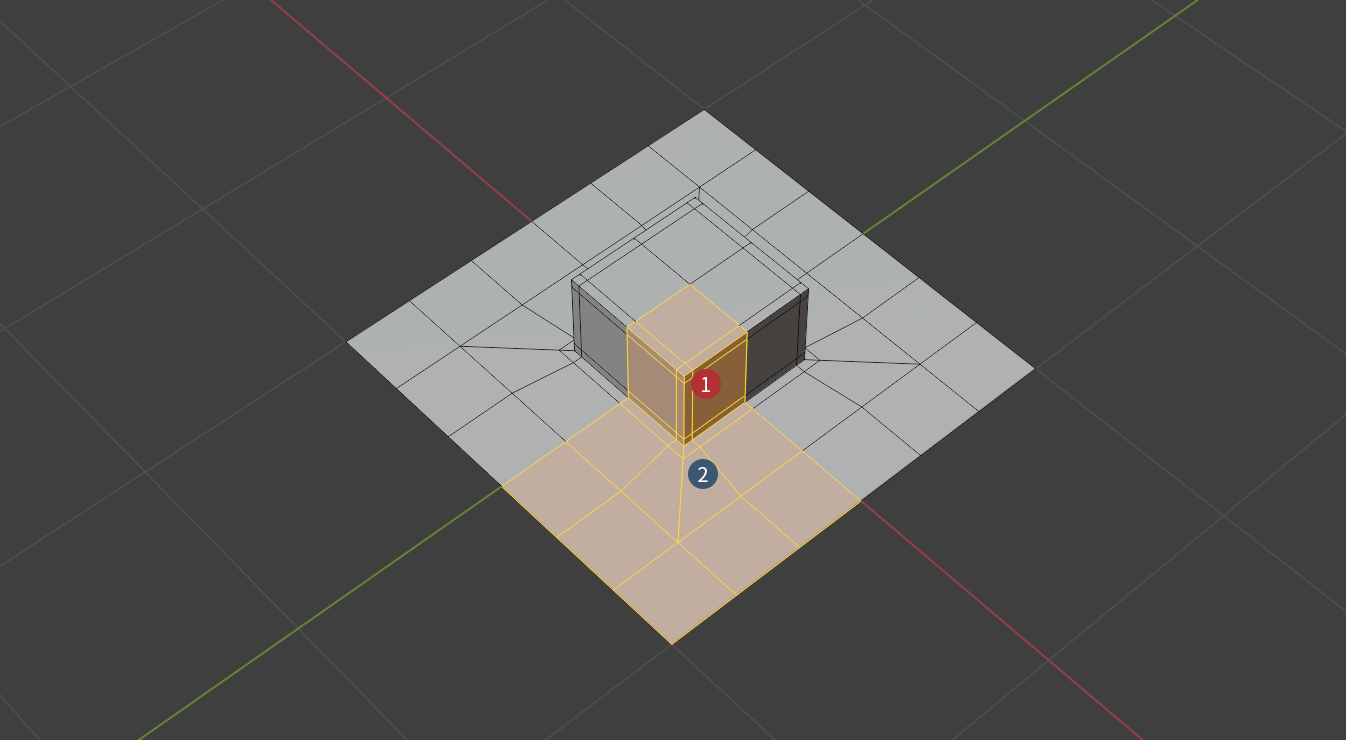

这就是卡线后的结果，角1处使用了阳角切法，可以看到上面有一个盒子结构，而角2则用了阴角切法。

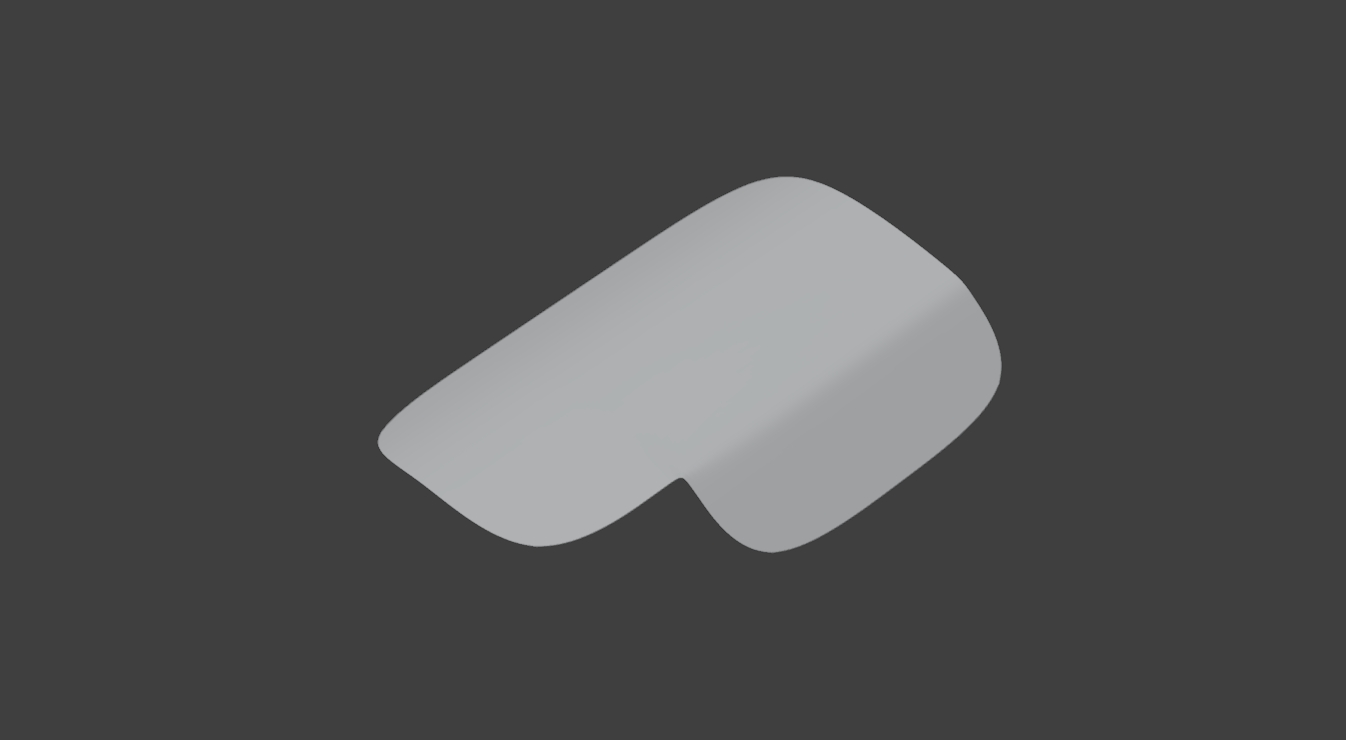

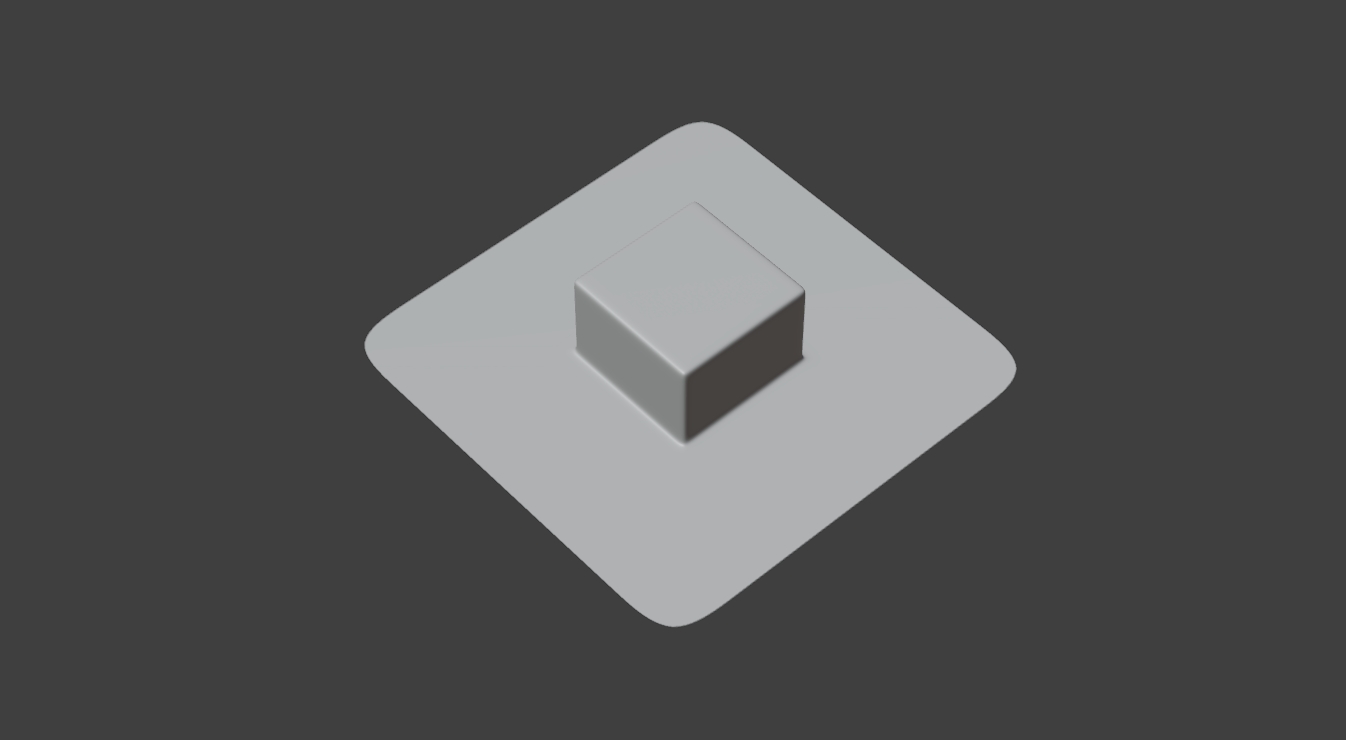

最后可以得到一个很不错的硬化结果。

如果把它翻个面反过来看，它就成了一个凹陷的结构，所以不管是向上还是向下做结构，方法都是一样的。

在硬表面建模中，我们经常会遇到需要在结构上制作圆形的情况。

那么，如何在结构上制作出圆形呢？其实方法非常简单。

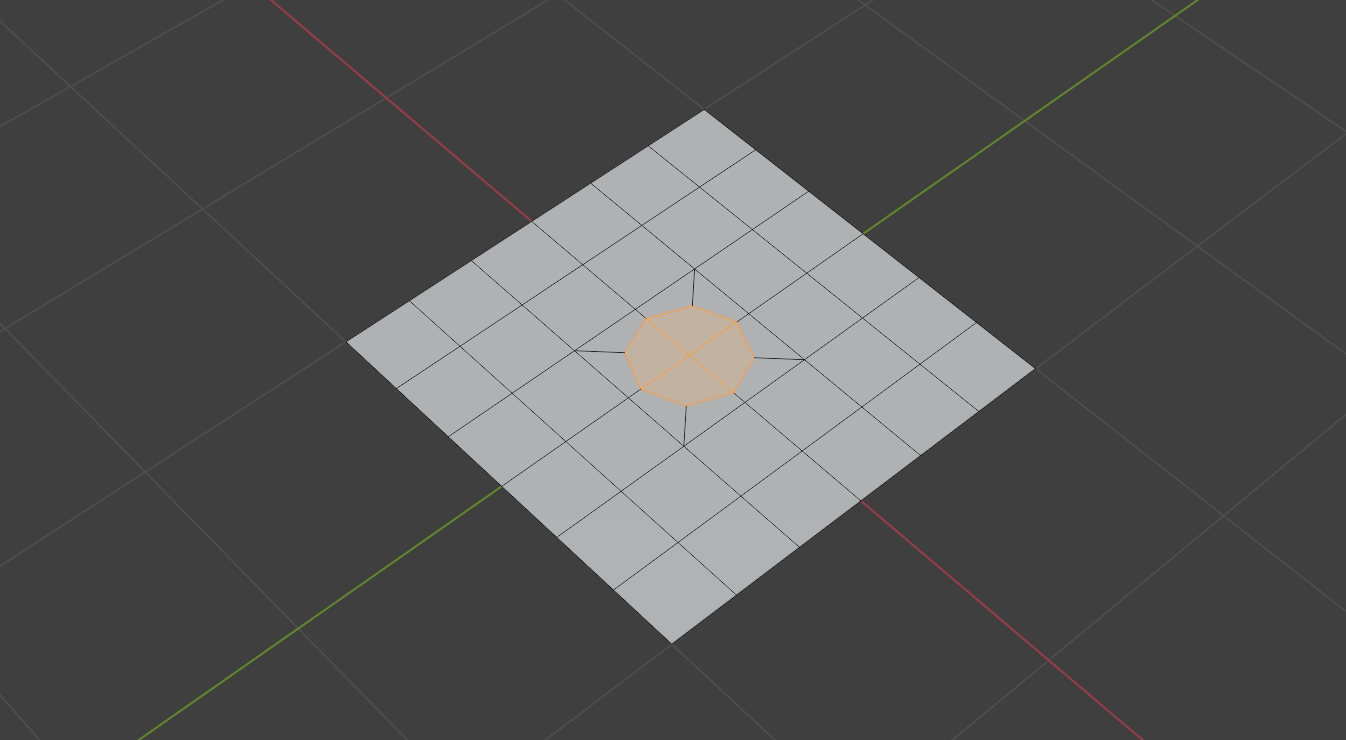

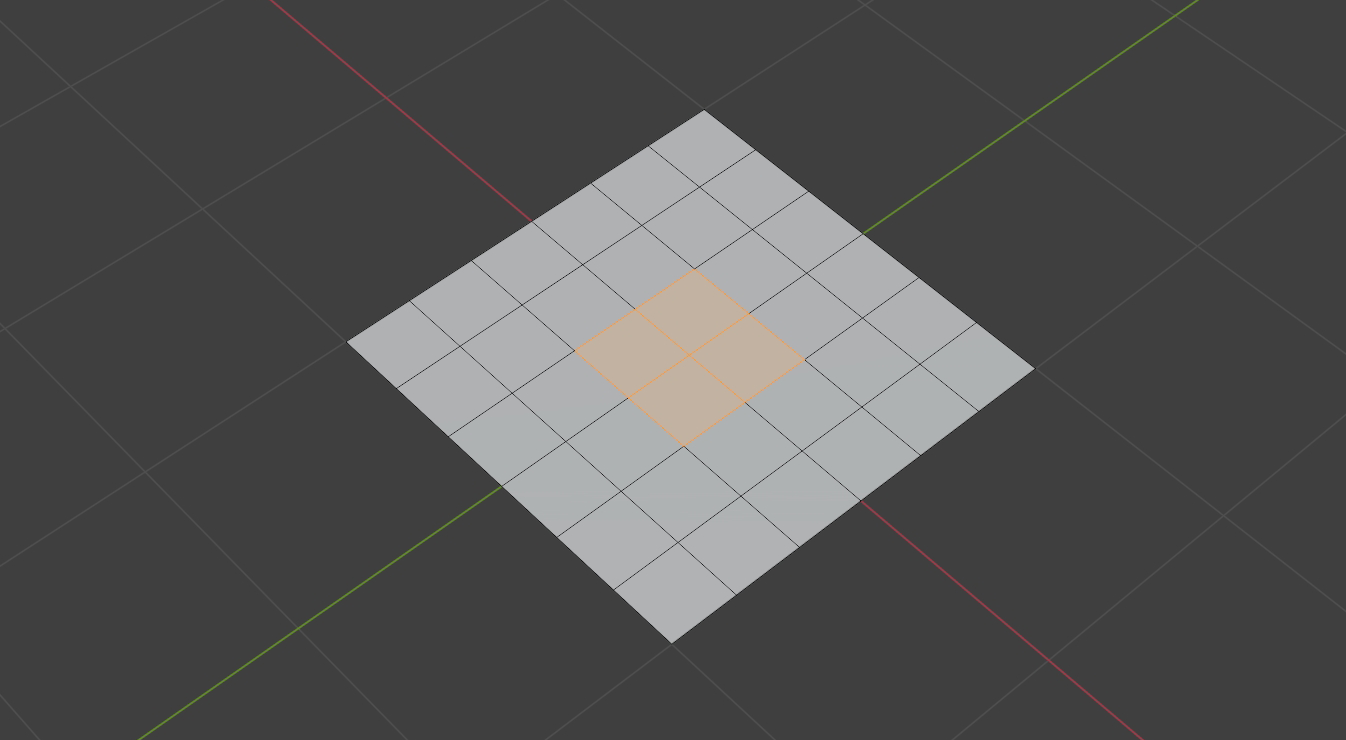

首先在要制作圆形的位置选择4个面，然后进行内嵌和圆化

这样就得到了一个圆形。

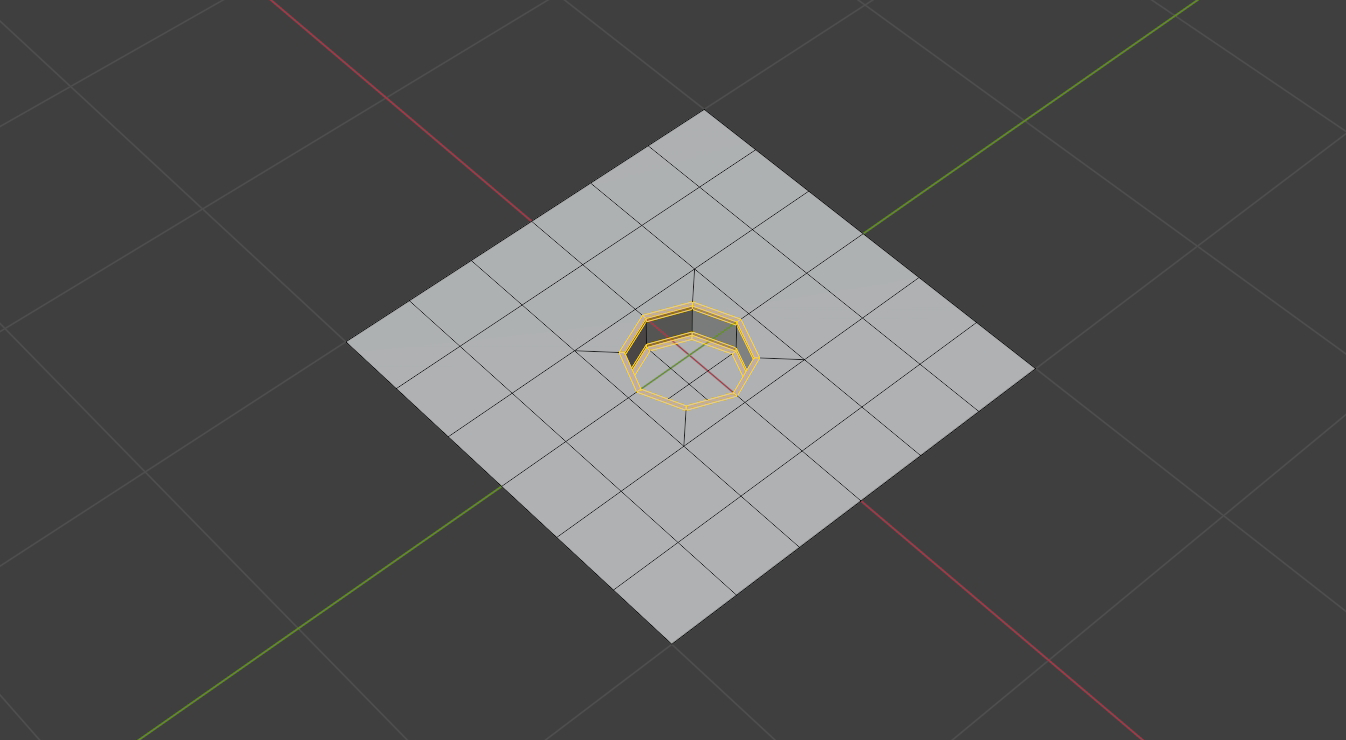

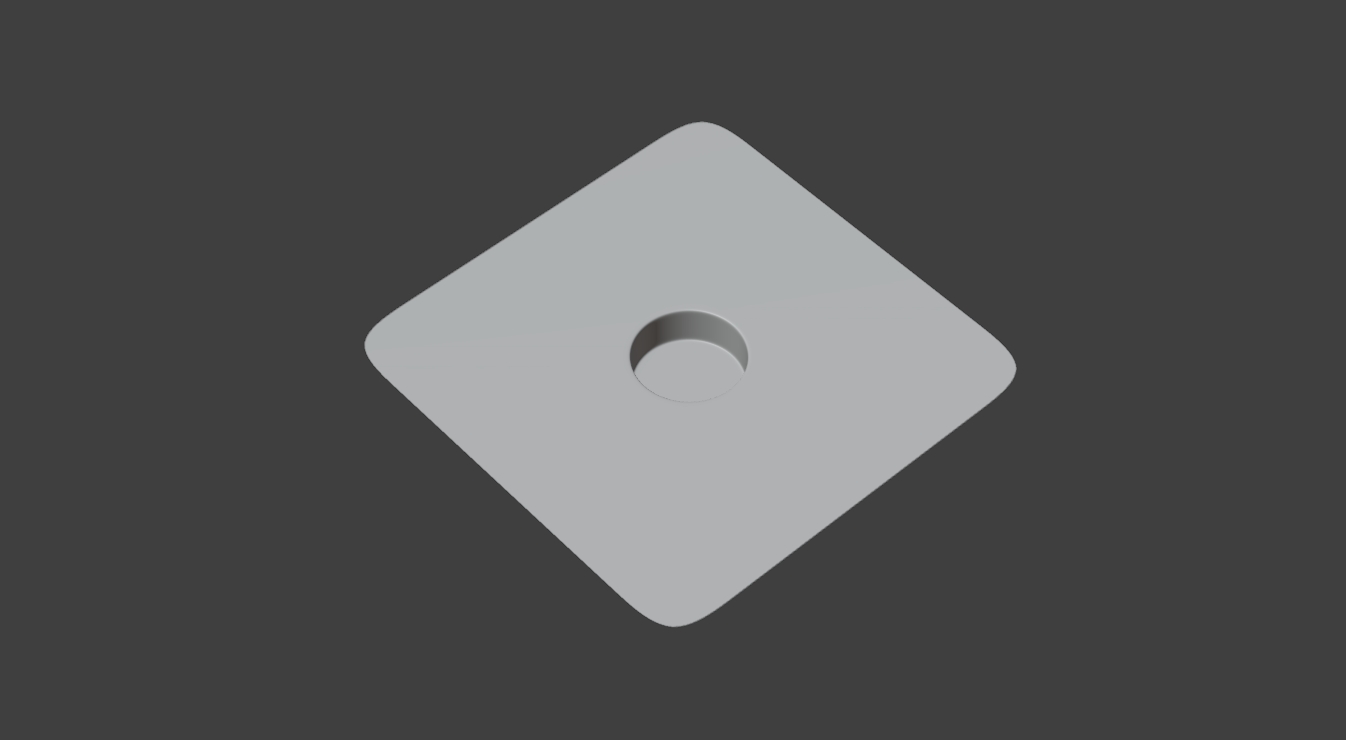

最后可以进行挤压、卡线等操作，在面上挖出圆形孔洞的效果就做好了。

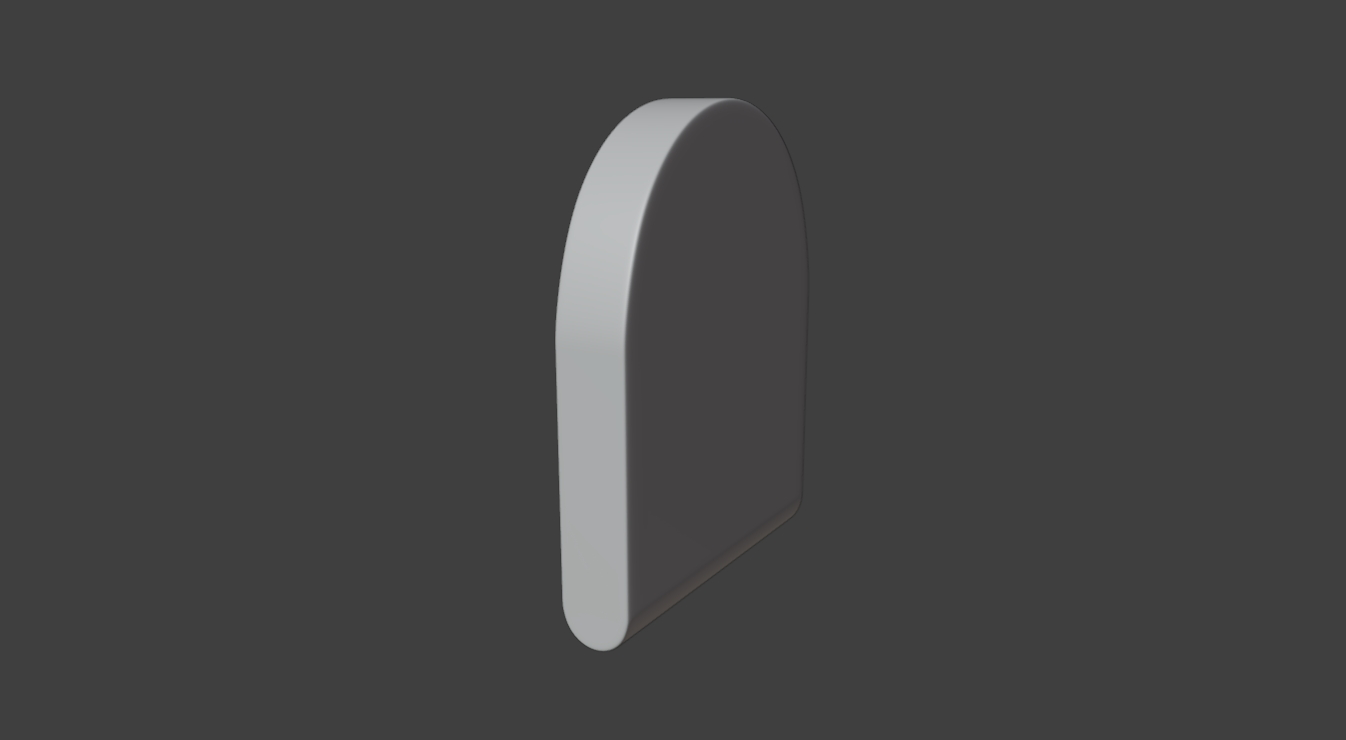

有时候模型上可能需要有一些非常规则的结构。

比如这个模型，在它的上面和下面，各有一个半圆形的结构。这种非常规则的形状，如果想手动拖点制作出来的话，是比较困难的。

这个时候最好的选择就是借助一些基本的形状来制作，这里可能最常用的就是圆柱形了。

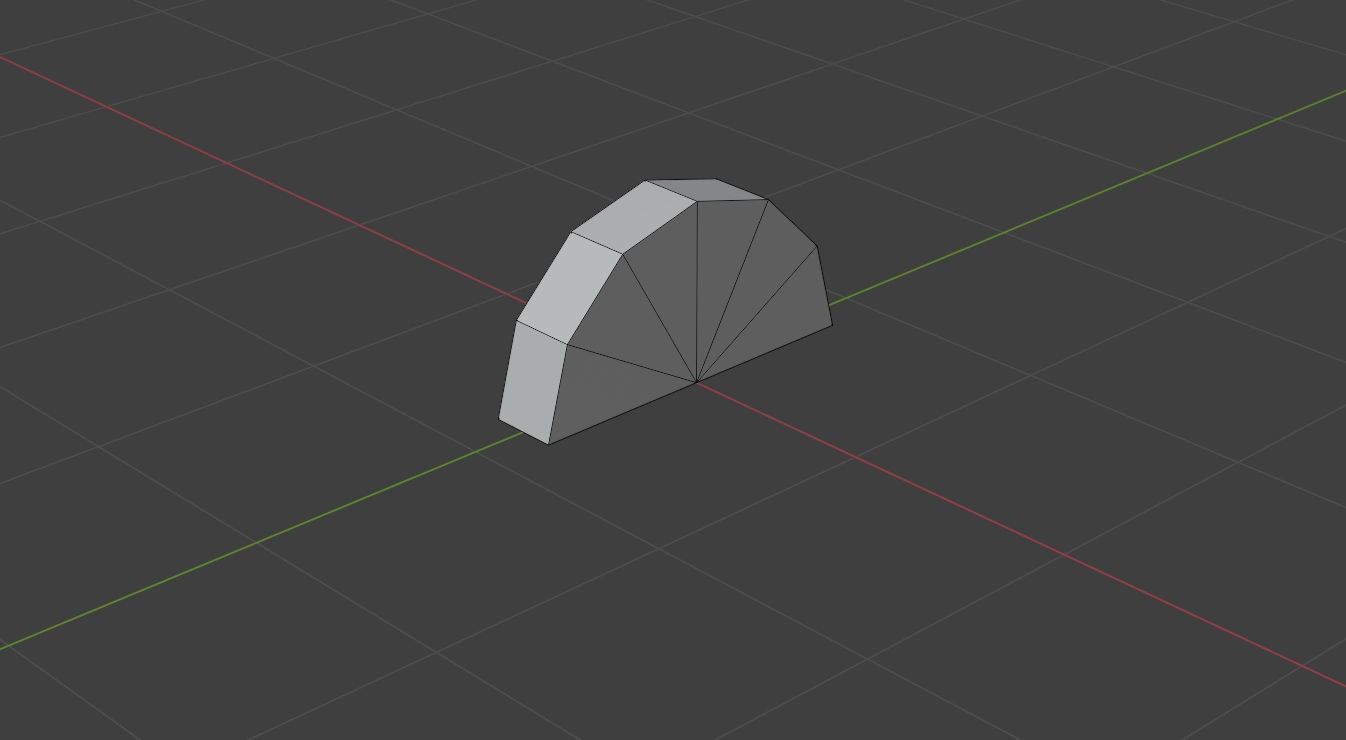

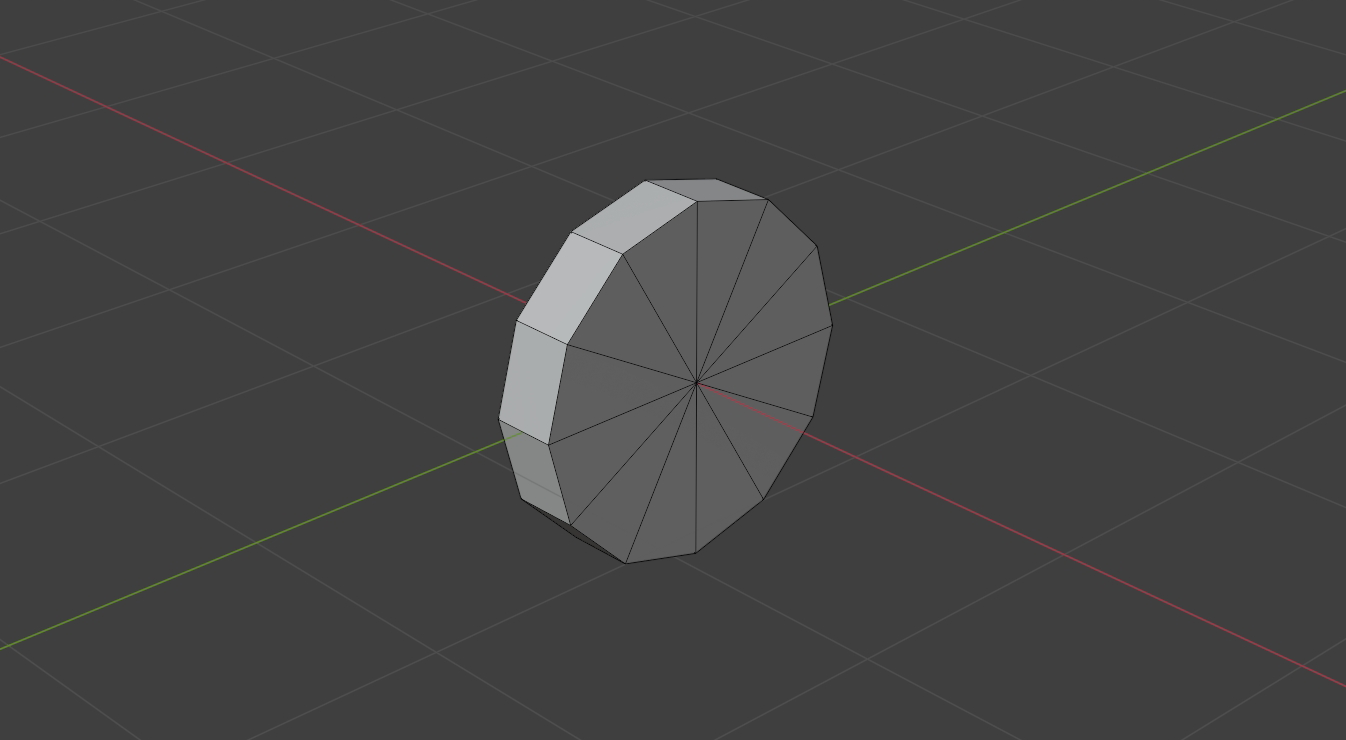

首先创建一个圆柱形，调整圆柱的大小，这里的参数尽量写成整数，方便后续匹配底部小圆柱的大小。同时降低圆柱的分段数，这里留12个分段就足够了。

接下来删掉下面没用的一半面

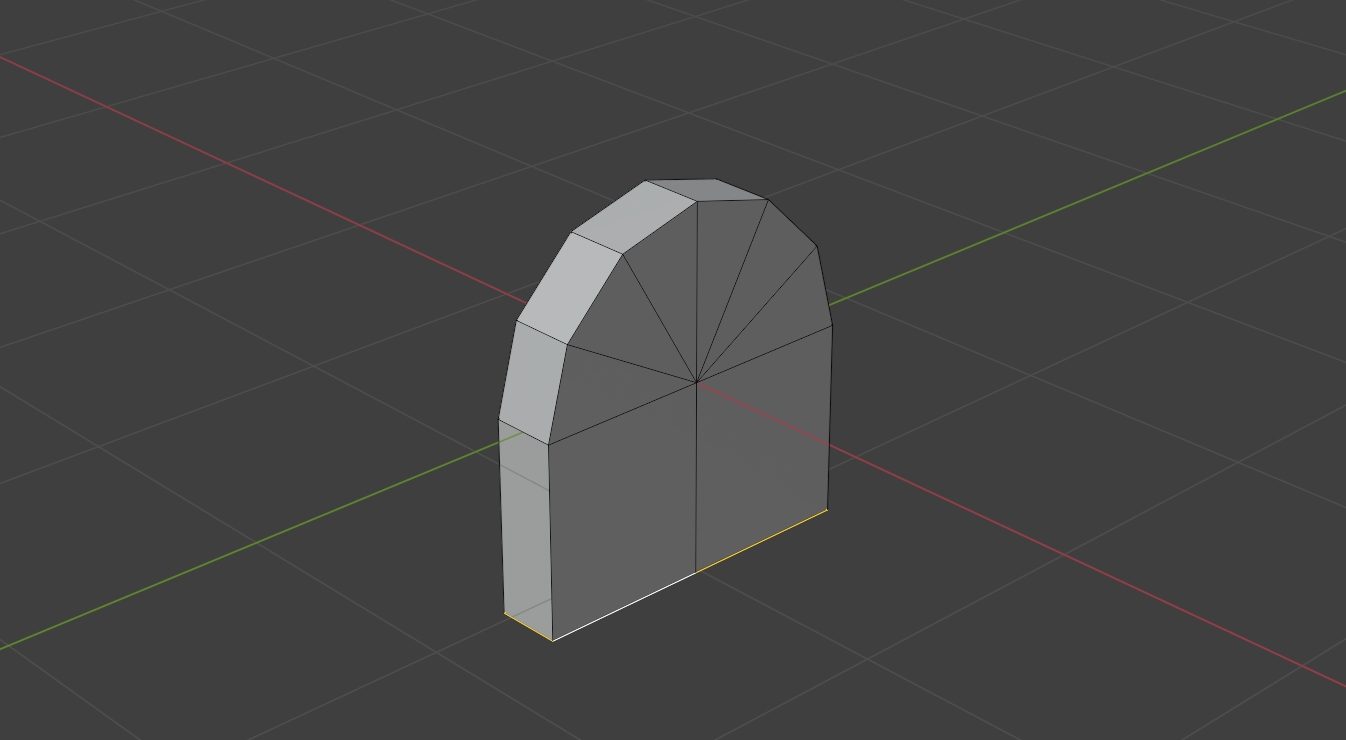

选中下面的面，按住ctrl键往下挤出结构

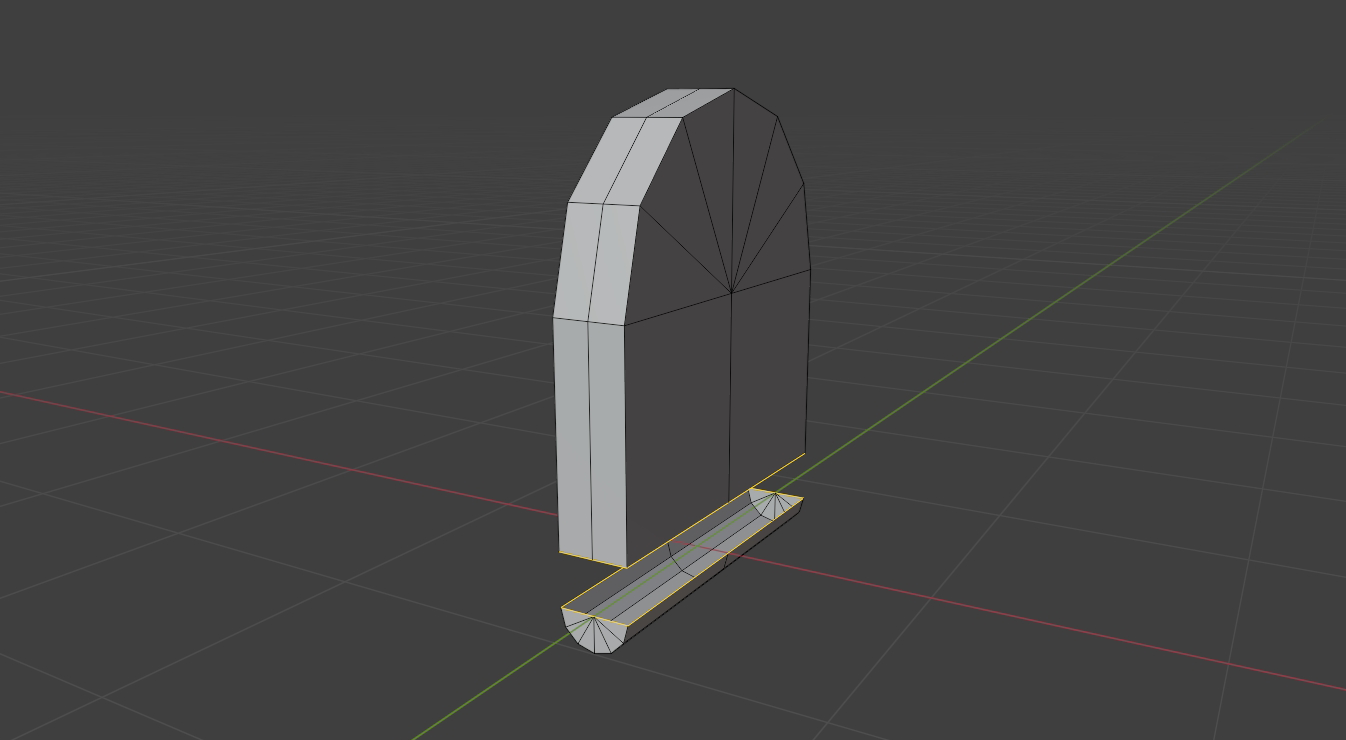

为了制作底部的结构，这里又新建了一个圆柱体，再次借形，调整好底下圆柱的参数，要注意与上面的结构大小匹配。

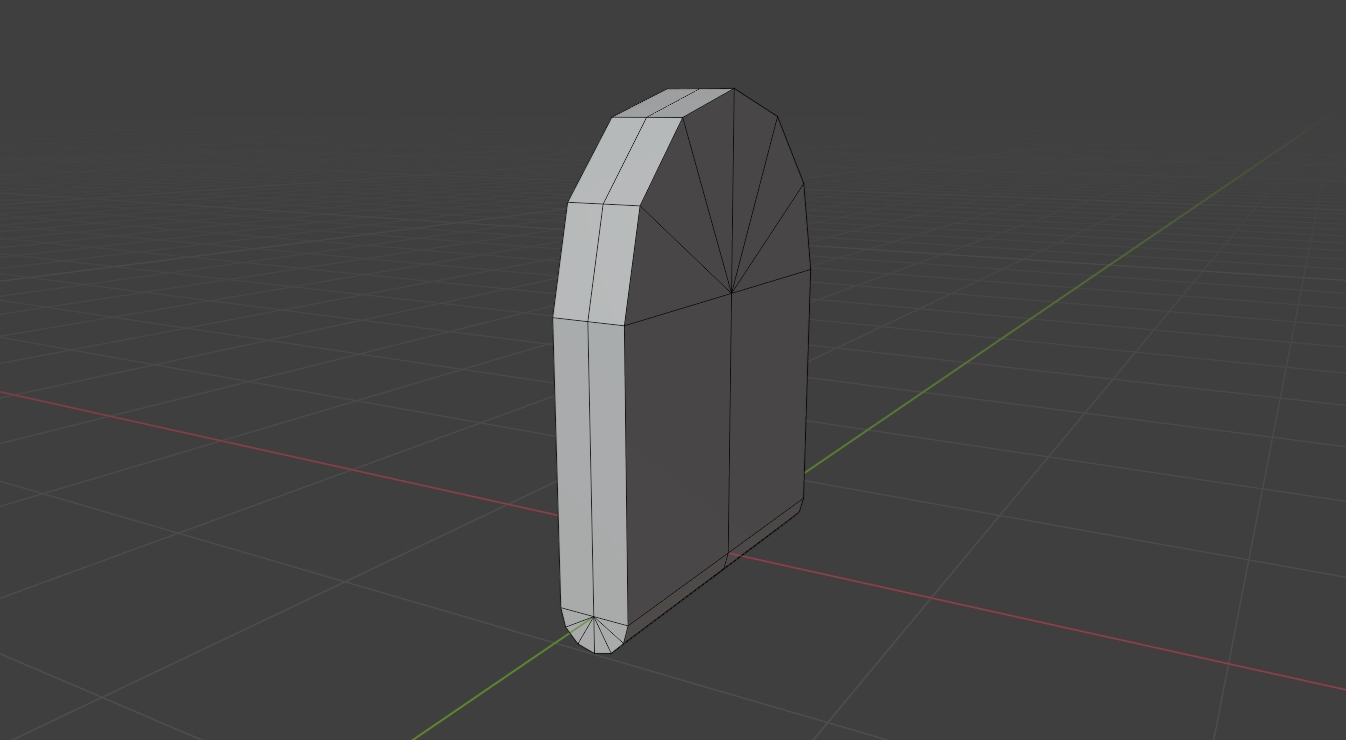

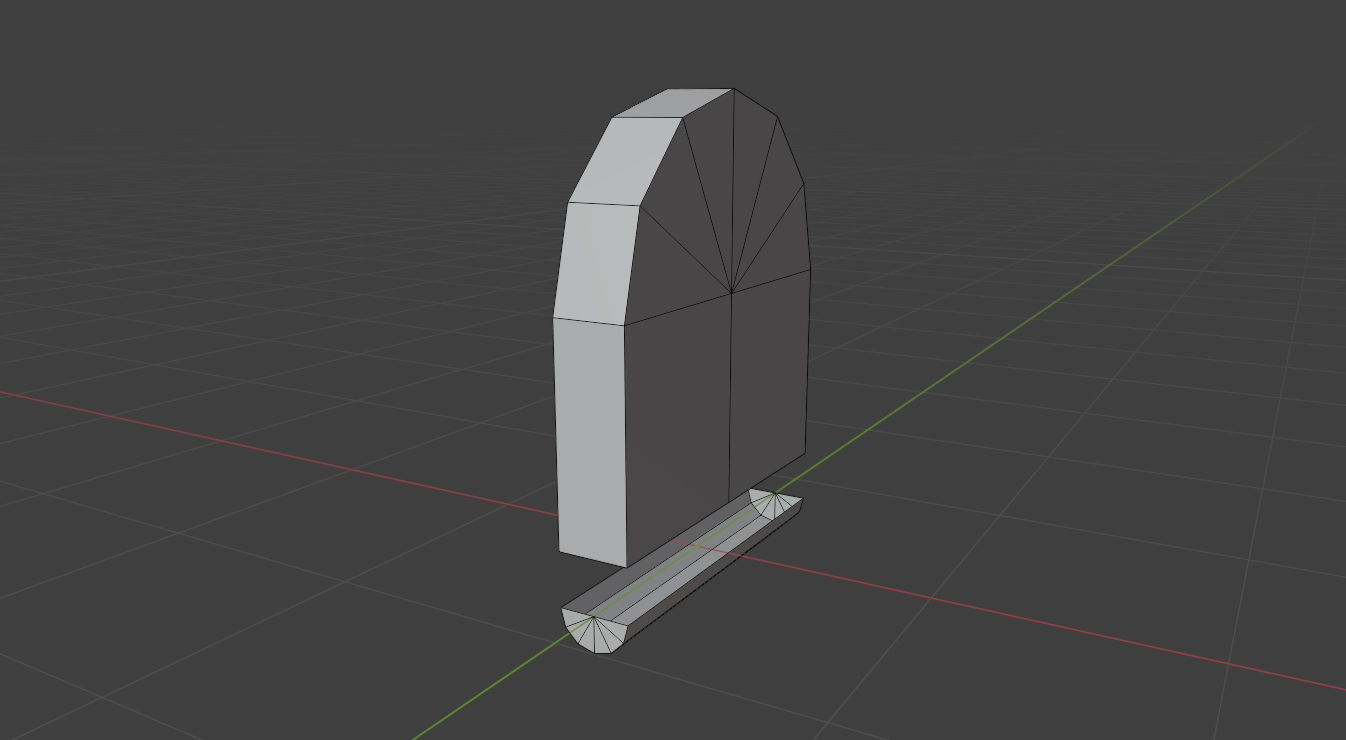

继续删掉一半不需要的面，并将两个模型合并成一个模型

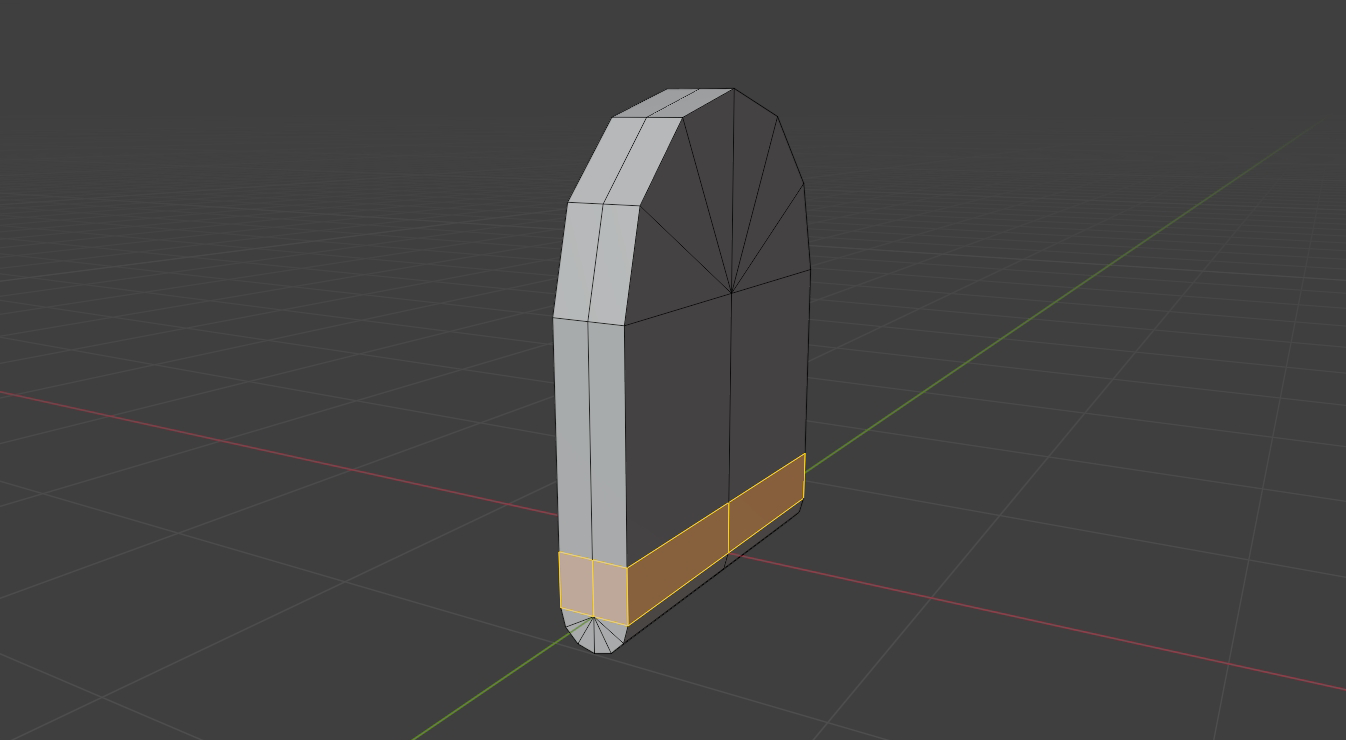

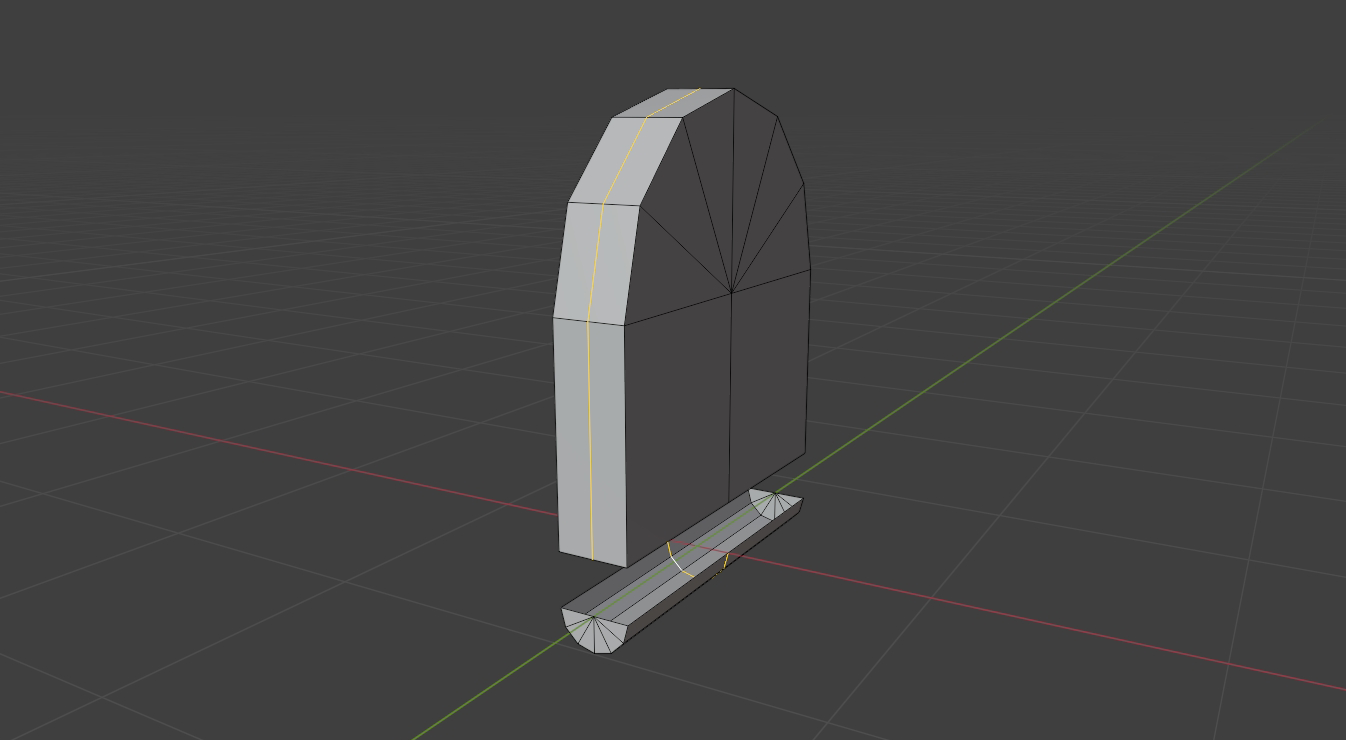

连接两个结构之前，还需要保证连接的地方边数一致，所以要再加出这两根线。

接下来就可以选中断开处的所有线，使用桥接循环边将两个结构进行连接，之后去掉不需要的线。

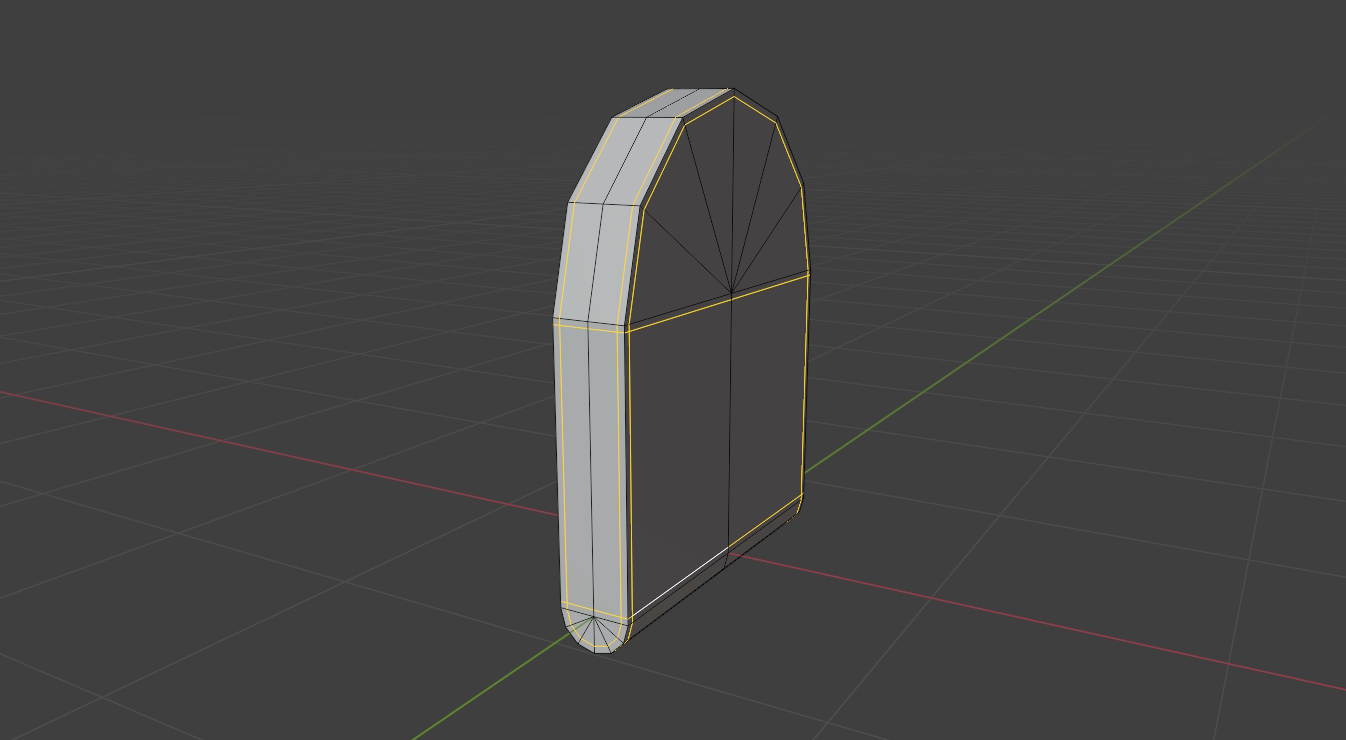

最后进行一些善后工作，增加一些切线把该做硬的结构做硬，解决遗留的三角面问题。这里的步骤和方法不太重要，只要结果满意就可以了。

希望通过这篇文章，大家能对硬表面建模的基本原则和技巧有了更深的理解和掌握。建模的过程是充满挑战和创造性的，每一个技巧的运用都可能是向高级建模迈进的一大步。无论是新手还是有经验的建模师，都需要不断学习和实践，以精进自己的技能。

再次感谢大家的阅读和支持。让我们一起在创造的道路上，不断前行，突破自我，达到新的高度。祝愿大家在追求技术精进的同时，也能享受到创作的乐趣和成就。
