供应链企业CMF技术展示，水晶立体花纹|发光格栅|星光涂料等

欢迎大家来看第9期的供应链企业CMF技术展示系列文章，本文主要包括：

一、水晶立体花纹术

二、汽车发光格栅技术

三、星光珍珠色涂料

四、生物基有氧超纤材料

CMF设计军团专门成立了表面处理及成型工艺技术交流群，感兴趣的朋友们可以长按下图二维码（提交信息之后页面）+vx YUJIA5111 ，备注“工艺交流”，加入技术交流群，与专业人士一起探讨！此群仅限专业技术人员加入，入群需实名制！

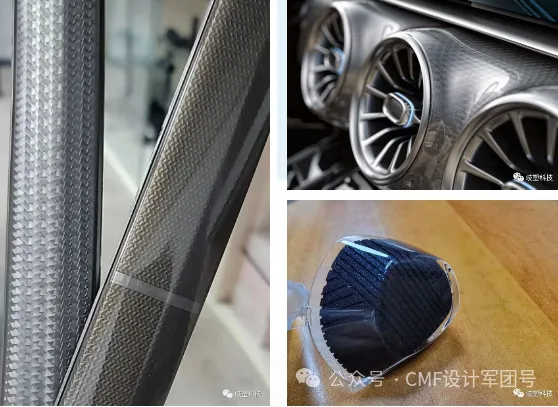

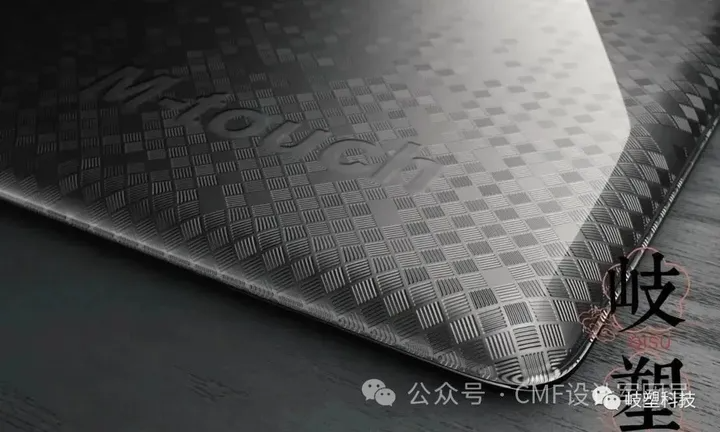

一、水晶立体花纹术

水晶立体花纹术是一种注塑件外观的加工方法，以高精密的模具技术为基础，单纯依靠模具一次注塑成型来实现立体感花纹。该工艺可为形状复杂、球状曲面等难于包装贴膜的异形外观件以及装配精度较高功能性外观件实现更多的装饰可能。

这种工艺优势在于可嵌入电路板、显示屏、智能开关等内部元器件；呈现更为立体的外观效果，增加了美观度；可加工更为复杂的零部件等等。

技术难点在于几个方面：

此技术来岐塑科技

二、汽车发光格栅技术

发光格栅是汽车智能化CMF设计的一大主要方向，增加酷炫美观度的同时还提升了科技氛围感，形成独具特色的差异化设计。以全球顶尖汽车零部件供应商敏实集团为例，看一下他们的发光格栅技术。

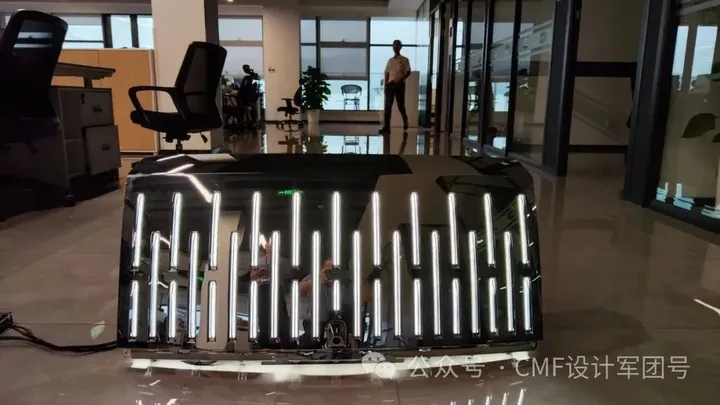

图 发光格栅，来自敏实集团

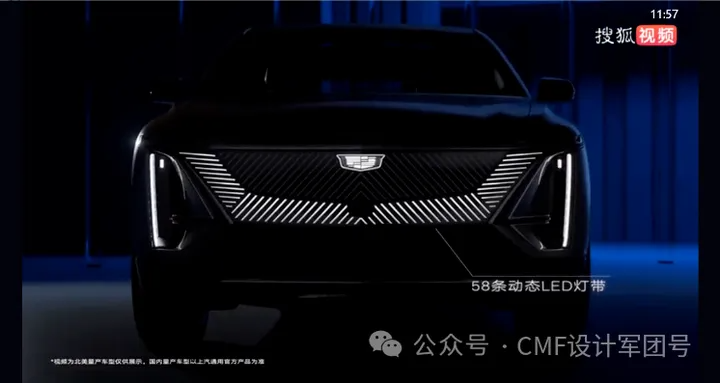

目前，敏实集团已研发布局了一体化智能前脸解决方案，集成发光、加热、透波、自动清洁等功能，让原本静态的格栅变得发光又可智能交互。其中，敏实为凯迪拉克首款电动车锐哥设计的智能发光格栅，它采用垂直纤细的LED车灯排布，兼容灯光及雷达，打破传统汽车前脸的设计和排列理念。

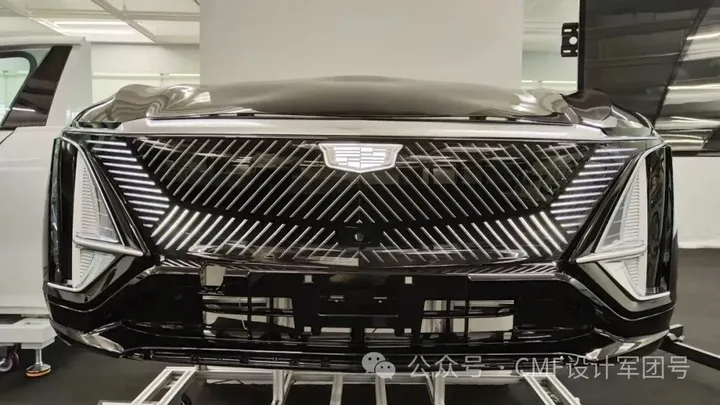

图 敏实为凯迪拉克首款电动车锐哥设计的智能发光格栅

格栅材料采用了聚碳酸酯（PC）代替传统用料ABS或PC-ABS合金，可以更好地实现发光及透雷达波功能，图案可定制化，并且可通过软件控制图案变化效果及发光，实现渐变波动的美感。表面处理工艺上，比如印刷、镭雕等都有或大或小的挑战。

敏实集团，拥有全球5大研发中心，逾70家工厂，已布局一体化智能前脸解决方案，集成发光、加热、透波、自动清洁等功能。

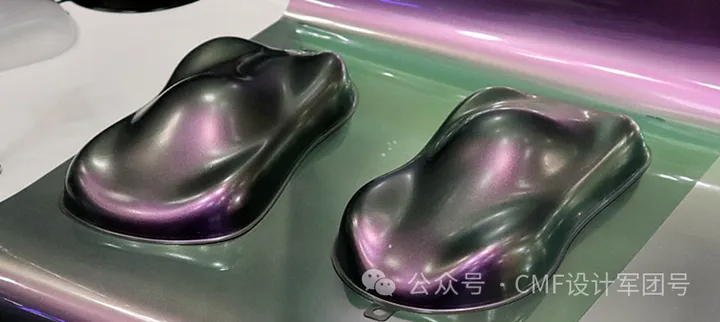

三、星光珍珠色涂料

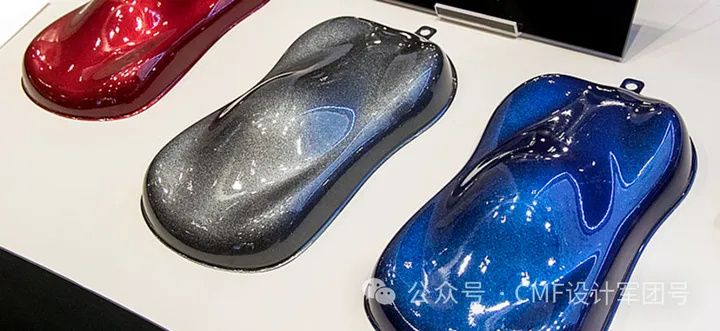

星光珍珠色涂料是如珍珠一般，观看角度不同颜色也会发生变化，拥有独特的光泽颜色的高亮度珍珠色涂料。像珍珠一样柔软的颜色和闪闪发光的独特光泽感，实现了普通颜色无法表现的高级感。星光珍珠色涂料是在各种涂料中混合了星光珍珠色涂料用的珍珠颜料，设定的高亮度珍珠色涂料。

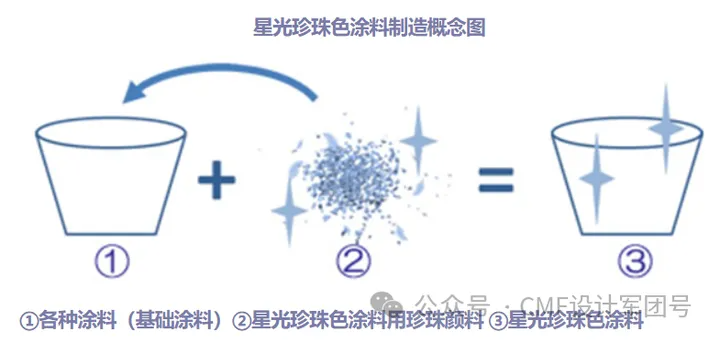

图 材料制造流程

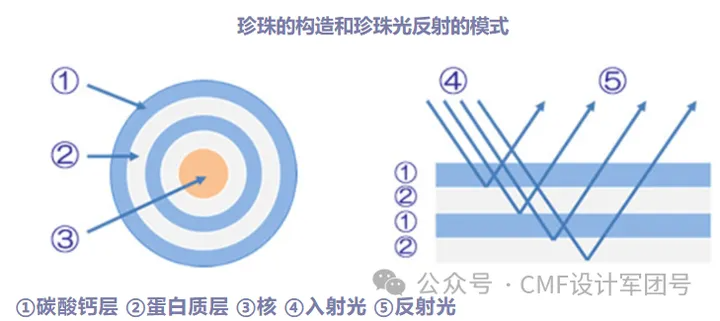

图 珍珠色涂料的发色原理

星光珍珠色涂料具有珍珠般高级感的装饰性和印刷恰当性、IR透过功能等功能。拥有极好的光泽感使立体物的阴影突出，形成有高级感的突出的立体感。同时使用卷对卷印刷，可以提高立体物的装饰性和减少成本。

此材料技术来自彩皇TEIKOKU帝国

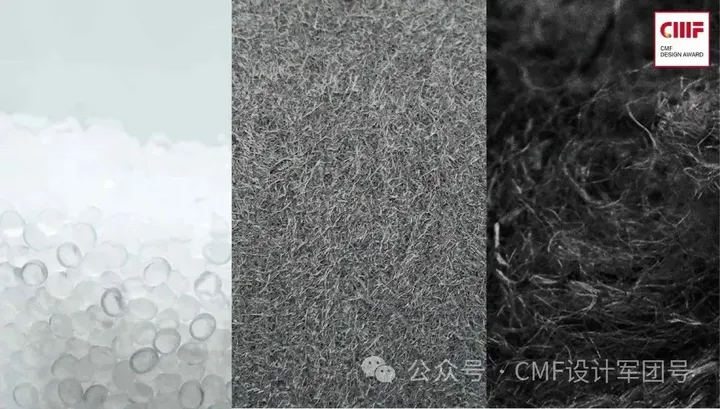

四、生物基有氧超纤材料

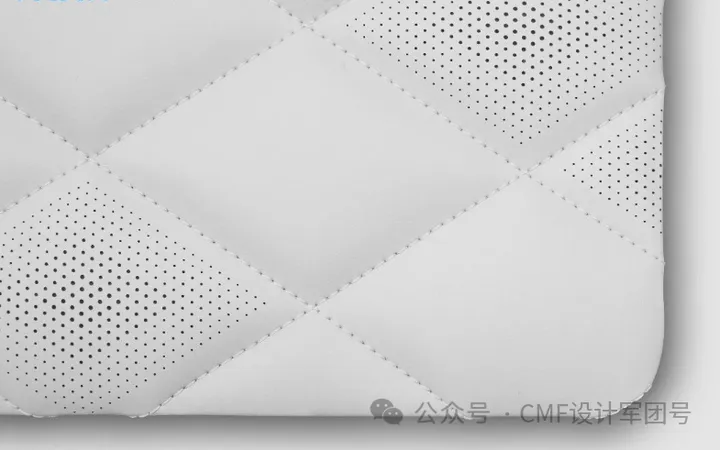

这款材料的三维网状结构的超细纤维丝中，含有负氧离子，可以分解稀释有害气体，同时寿命持久，不受清洗、磨擦等影响。可以营造出一种健康、低碳出行空间，可用于汽车内饰、室内等领域。最大的优势在于兼顾柔软细腻质感与环保健康功能性。

三维网状结构的超细纤维丝束，大大增加了离子媒的吸附面积，中空的仿生结构形成如“人类皮肤”般的生态，既可形成空气自循环，又可以有效分解稀释甲醛、苯、VOC、烟味异味。

整个材料的工艺流程是：对来源于生物基的尼龙超细纤维丝束，采用纳米碳化技术，改性活化精炼处理、加工合成后，生产中加入空气离子媒极性材料。配合天然矿物提取物，根据大自然产生负氧离子的还原反应原理而成(物理原理) ，在空气运动的压力下，激活空气离子媒微电子与空气中的氧分子聚合形成小粒径、高活性的生态级负氧离子。

此材料技术来自华峰超纤科技，这款生物基环保材料曾获2022国际CMF设计奖

本文素材来自于岐塑、雅式、彩皇TEIKOKU帝国、国际CMF设计奖等，由CMF设计军团编辑整理~
