网络信号浪涌保护器（又称网络信号防雷器、网络SPD）
是一种用于保护网络通信线路（如以太网、监控信号、控制信号等）免受雷电感应、电磁脉冲、静电放电、工频过电压等瞬态过电压干扰的保护装置。其本质是将瞬态过电压能量泄放至接地系统，使受保护设备的端口电压限制在安全范围内，从而避免设备损坏或通信中断。
与电源SPD不同，网络信号浪涌保护器工作电压较低（通常为5V、12V、24V、48V等），但传输信号频率高，需保证低插入损耗、低衰减和良好的阻抗匹配。
额定工作电压（Un）：5V、12V、24V、48V
传输速率：10/100/1000Mbps（可选10Gbps）
二、单路、4路、16路、24路网络信号SPD的区别
保护4路网络/信号线路，内部集成4个单独防雷模块。

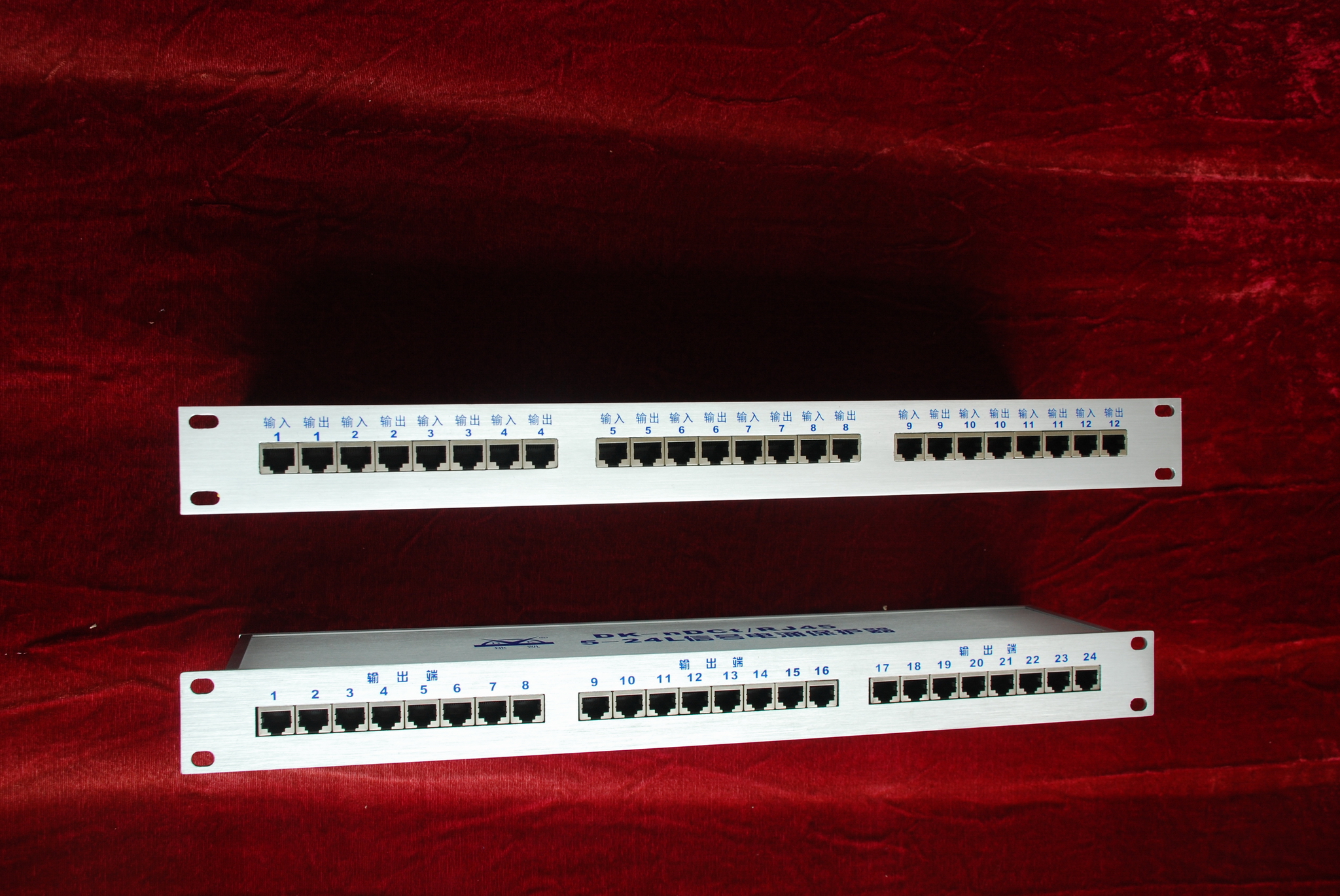

多采用19英寸机架式安装，前面板RJ45接口，背面接地端子。

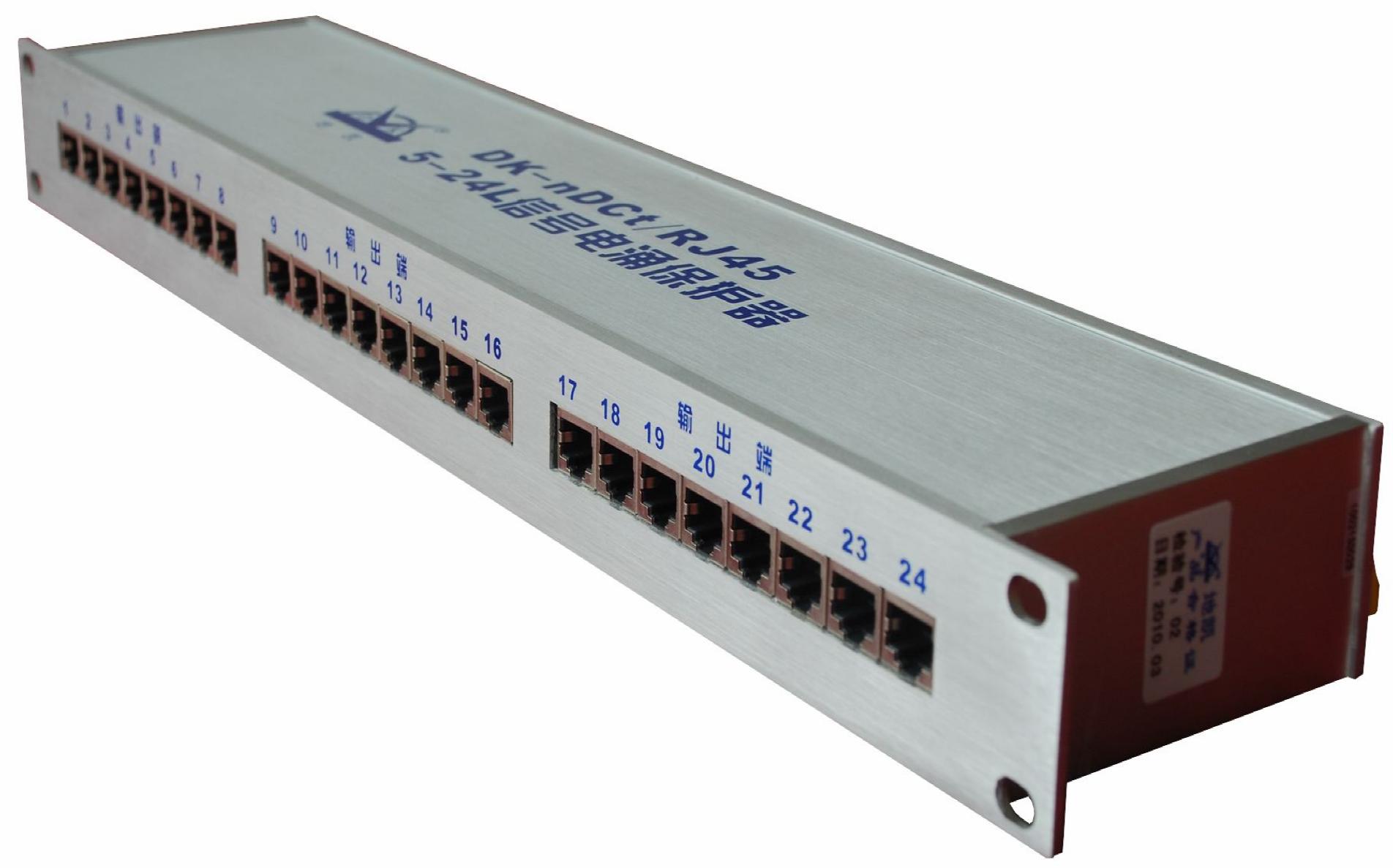

保护24路网络/信号线路，是大型监控或通信机房常用型号。
4路、16路、24路虽单价高，但集中保护成本更低，便于接地和管理。
16/24路可直接在弱电机柜中统一接地，减少布线。
应用特点：单点保护、分散安装；适用于设备端口较少、距离接地较远的场合。
每个设备前端（或机房入口处）安装一只单路SPD，并与就近接地端子连接，接地电阻≤4Ω。
应用特点：保护4台摄像机或4个网络端口，适合小型安防点位。
4路SPD安装在弱电箱或接入交换机前端，所有接地端统一汇总接地。
将来自外部的16路网线先进入SPD再接交换机，SPD机架接地端子与机柜接地汇流排连接。可与机房等电位接地统一。

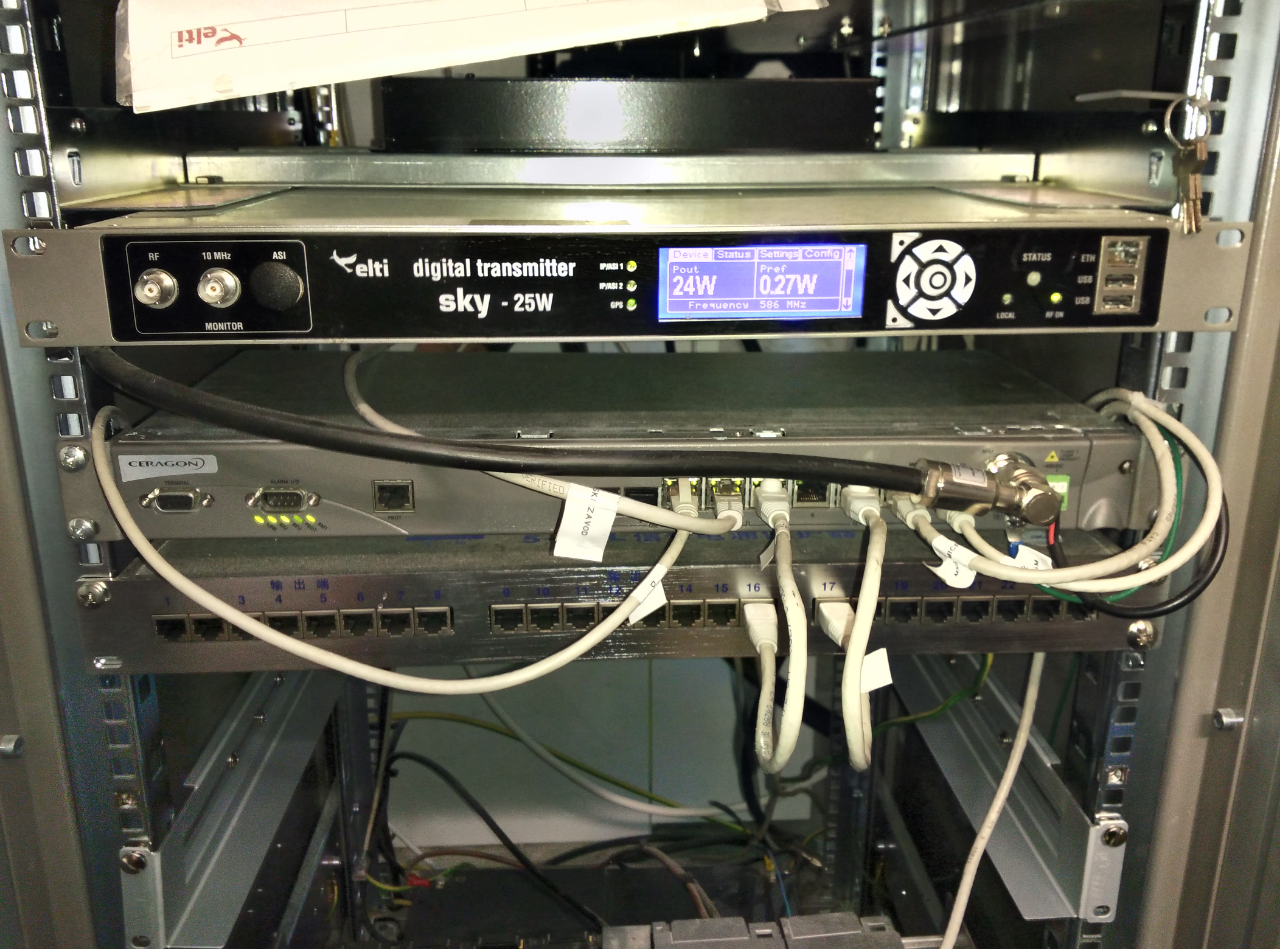

24路SPD通常安装在弱电机柜内，RJ45接口与交换机端口一一对应。接地采用专用防雷接地排，电阻≤1Ω更佳。
PoE供电设备：48V（PoE标准802.3af/at）；
建议≥5kA（8/20μs），高雷区可选10kA。
对千兆网要求≤0.3dB（100MHz），对10Gbps则需≤0.2dB（250MHz）。
千兆网选≥1Gbps型号，未来扩展可选10Gbps。
对于PoE供电摄像机，SPD必须兼容PoE传输标准。
中心机房：汇聚交换机前端用16路或24路SPD统一保护；
效果：前端与中心双重防护，确保雷电季节减少摄像机损坏率90%以上。
对24V控制信号选用专用信号SPD，参数Uc=24V、Imax≥5kA。
车站控制室、区间光缆引入处配置机架式16/24路SPD；
核心交换机、汇聚交换机入线端全部经由24路SPD；
在实际工程中，
地凯科技
建议前端设备用单路SPD、中心机房用多路SPD，双重防护可显著提升网络系统抗雷击与浪涌能力。选型时需综合工作电压、通流容量、传输速率、接地条件等参数，并严格按照国标GB/T 18802.21-2016（低压配电系统浪涌保护器）、GB50343-2012《建筑物电子信息系统防雷技术规范》等执行。
