网络电信号防雷电涌保护器的安装部署方案

随着信息化和数字化的深入发展，数据中心、通信机房、网络交换系统已成为现代社会运行的基础设施。然而雷击和电涌对这些网络设备的威胁极为严重，轻则导致通信中断，重则造成服务器、交换机、存储系统损毁，甚至引发网络瘫痪。为了保障机房与数据中心的运行安全，必须正确设计与安装

并结合合理的接地系统，实现全方位的防雷保护。

将从工程技术要求、国家标准、安装部署方案以及机房数据中心的应用实践出发，给出一整套专业解决方案。

网络电信号防雷电涌保护器（Signal SPD），主要用于保护数据通信线路和网络接口设备免受雷电感应、电磁脉冲及电源浪涌的破坏。与电源SPD不同，其设计重点在于低电压信号线路的保护，需兼顾高速信号传输与防雷性能。

常见类型：

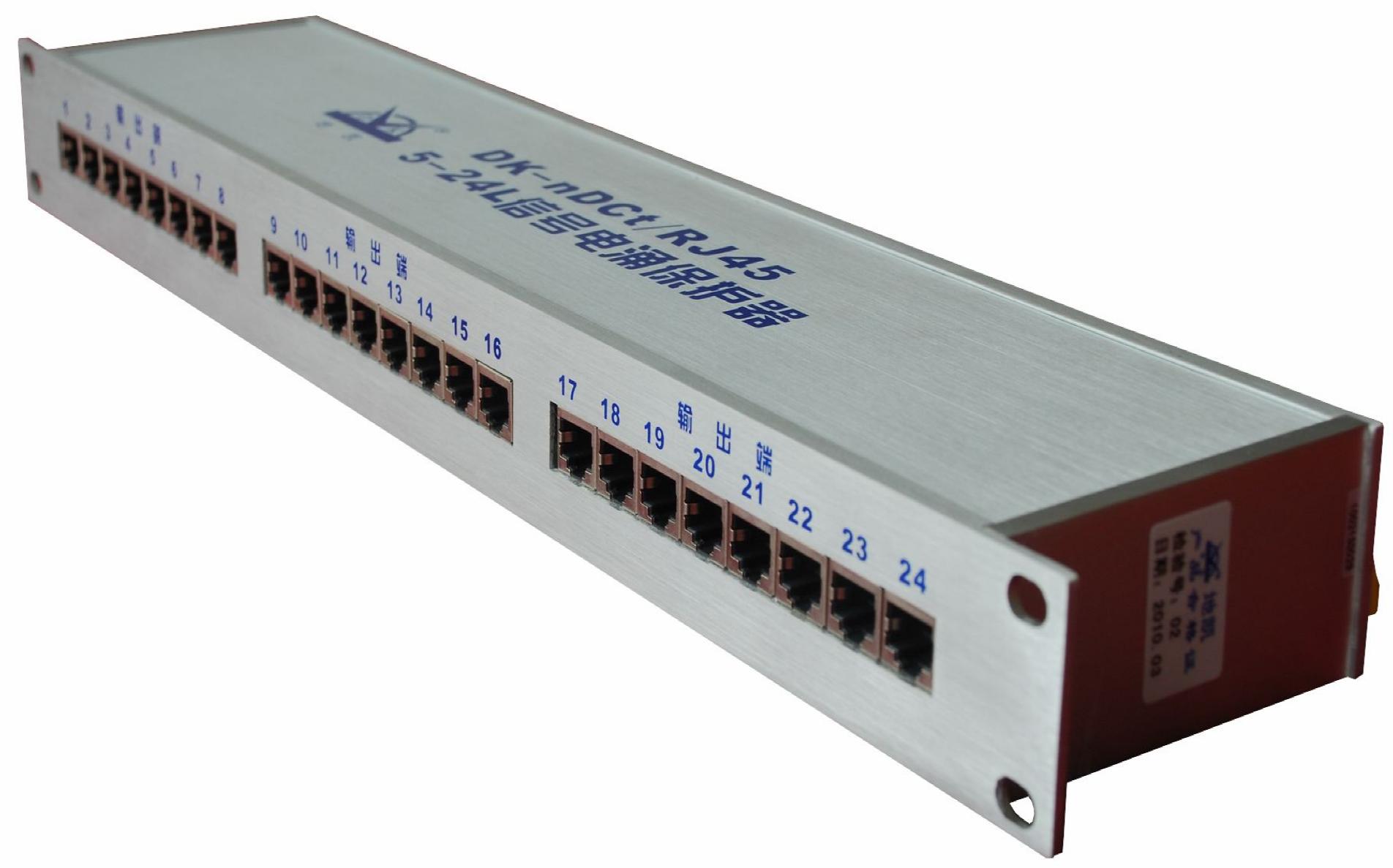

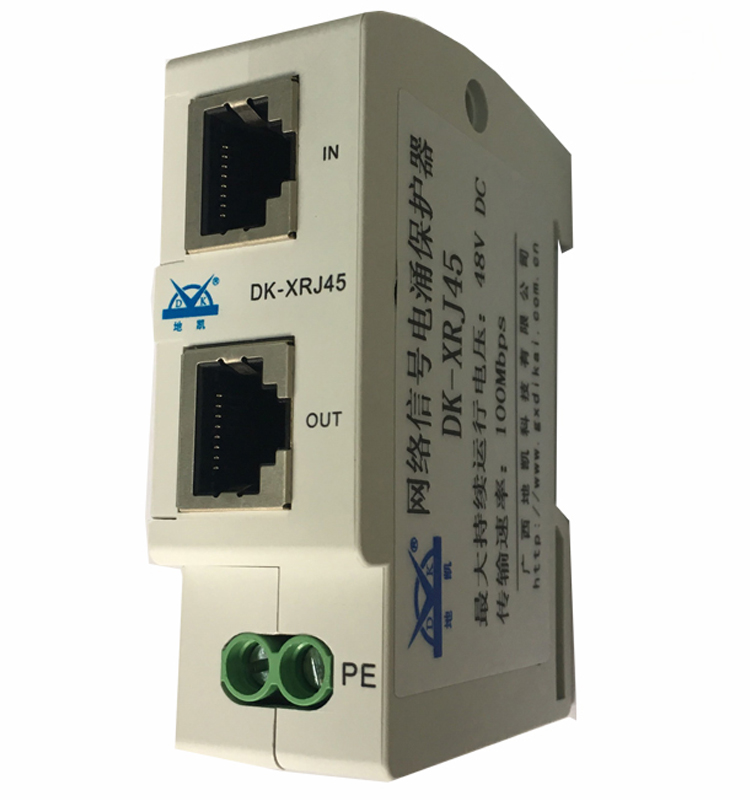

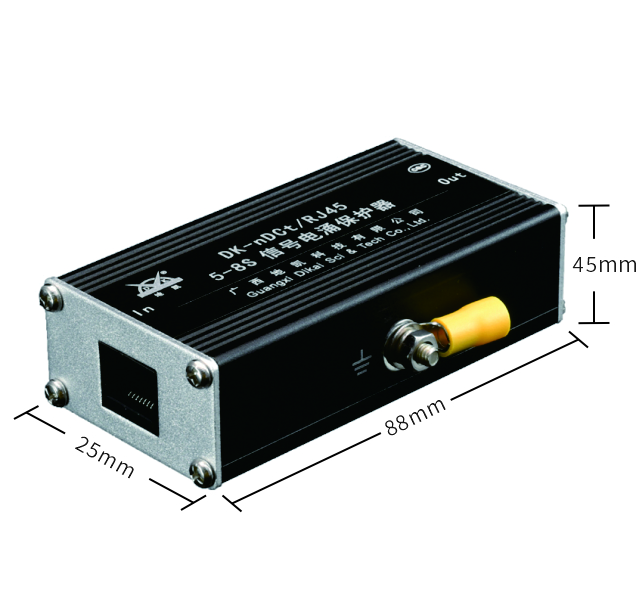

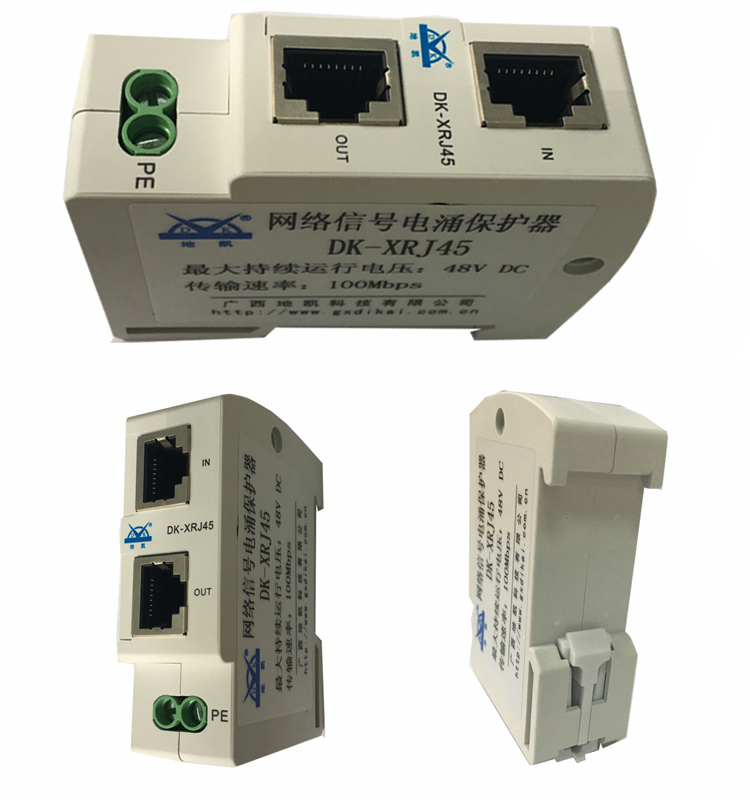

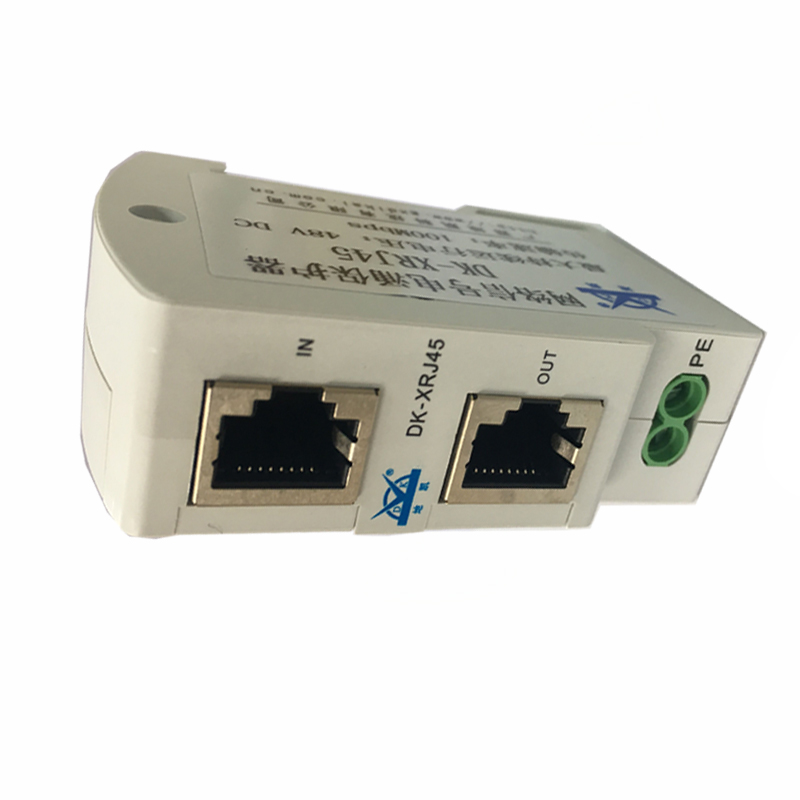

以太网网络防雷器：保护 RJ45 接口，支持 10/100/1000Mbps、10GBASE-T 等速率。

视频监控信号防雷器：适用于同轴视频信号（BNC接口）。

控制/485总线防雷器：适用于RS-232、RS-485、CAN、Modbus等工业通信协议。

电话/数据线防雷器：保护ADSL、电话线路、E1/T1专线。

网络电信号防雷器在工程中必须满足以下技术要求：

1. 国家标准要求

GB/T 18802.21-2016：《低压配电系统的电涌保护器 第21部分：通信和信号网络的电涌保护器》

GB 50343-2012：《建筑物电子信息系统防雷技术规范》

YD/T 1542-2006：《通信电源防雷器技术要求和测试方法》

GB 50057-2010：《建筑物防雷设计规范》

2. 核心参数指标

标称放电电流 In：≥ 5kA (8/20μs)，能够承受常见雷电感应电流。

最大放电电流 Imax：≥ 10kA (8/20μs)，满足大能量冲击。

电压保护水平 Up：≤ 100V（针对网络接口），必须低于设备耐压。

传输速率兼容性：满足 1000Mbps/10Gbps 以上带宽要求，插入损耗＜0.5dB。

响应时间：≤ 1ns，确保快速抑制雷击尖峰。

接口类型：应与现场设备接口一致（RJ45、BNC、RJ11、DB9等）。

工作电压范围：符合通信线路电压要求（如PoE 57V、电话线 220V 脉冲）。

3. 可靠性与安全性要求

必须具备 多级保护（气体放电管 + 压敏电阻 + TVS二极管）组合，确保残压最低。

SPD外壳应满足 阻燃、防护等级 IP20~IP54。

具有 接地端子，接地电阻≤1Ω（机房等电位接地网）。

支持热插拔或模块化更换，保证维护便利。

机房和数据中心是信息化的核心枢纽，对防雷接地有极高要求。

1. 接地系统类型

直击雷防护接地：与避雷针、引下线相连，接地电阻 ≤10Ω。

防雷电涌接地：SPD专用接地，电阻 ≤1Ω。

设备保护接地（PE）：机柜、外壳保护，电阻 ≤4Ω。

等电位连接：机房内所有金属构件、机柜、配电柜、SPD接地端子必须统一至防雷接地网。

2. 数据中心接地标准

GB 50343-2012 要求：通信线路SPD接地电阻≤1Ω。

TIA-942 数据中心标准：推荐接地电阻 ≤1Ω，确保低阻抗泄流。

施工要求：采用 40×4mm 镀锌扁钢作为接地干线，分支接地采用≥16mm²铜芯线。

1. 安装原则

就近保护原则：SPD应尽量靠近被保护设备（交换机、防火墙、服务器）。

接地最短原则：接地线长度≤0.5m，避免形成环路。

分级保护原则：机房总入口部署一级SPD，设备接口部署二级SPD。

屏蔽结合原则：与屏蔽网线、机柜接地结合，构成完整防雷体系。

2. 具体部署步骤

（1）网络线路入口防雷

在机房楼宇通信线路进入点安装总入口信号防雷箱；

参数要求：Imax ≥ 20kA，Up ≤ 600V；

用于大能量雷击泄流，形成第一级保护。

（2）核心交换机/路由器接口防雷

在机柜内核心设备的 RJ45接口 前安装网络SPD模块；

参数：Imax ≥ 10kA，Up ≤ 100V，传输带宽≥10Gbps；

安装位置应贴近端口，接地线与机柜PE排连接。

（3）配线架及弱电间防雷

在配线架和楼层弱电间，安装二级RJ45网络防雷器；

作用：保护跨楼层、跨区域布线的中继线路，避免雷电耦合。

（4）视频监控及控制系统防雷

视频监控线路加装 BNC信号防雷器（Up ≤ 500V，Imax ≥ 5kA）；

工业控制系统的RS-485总线接口安装485防雷器，要求对称模式与共模保护兼顾。

（5）接地施工与测试

所有SPD接地端子接入机房等电位接地排，采用16mm²铜线；

接地电阻需实测≤1Ω，定期检测。

针对机房和数据中心，应根据不同应用选择对应防雷器：

核心交换机、服务器网口：RJ45（千兆/万兆），Imax≥10kA，Up≤100V，带宽≥10Gbps，响应≤1ns，GB/T 18802.21-2016

配线架、弱电间：RJ45 百兆/千兆 Imax≥5kA，Up≤150V，GB 50343-2012

视频监控系统：BNC 同轴，Imax≥5kA，Up≤500V，带宽≥300MHz，GB/T 18802.21-2016

工业控制/RS-485总线 DB9/接线端子：Imax≥5kA，Up≤15V（差模），Up≤500V（共模），YD/T 1542-2006

电话/专线ADSL：RJ11/E1接口，Imax≥10kA，Up≤300V，GB 50343-2012

在机房和数据中心中扮演着关键角色。其设计和安装必须满足国家标准，严格遵循分级保护、就近安装、等电位接地的原则。

通过合理选型（RJ45/RS-485/视频/电话不同接口）、科学施工（接地电阻≤1Ω，接地线短直粗）、规范运维（定期检测与更换），才能确保数据中心的网络设备免受雷电与电涌的损害，保障通信系统的高可靠性与连续运行。
