信号防雷器（浪涌保护器）技术选型与行业部署方案

是一种用于保护信号线路免受雷电感应、电磁脉冲（EMP）、工频感应及操作过电压等瞬态过电压冲击的装置。与电源浪涌保护器不同，信号防雷器主要保护的是低电压、低功耗、敏感电子设备的信号接口，包括网络接口、监控视频接口、RS485/RS232控制接口、传感器信号接口等。

雷击和浪涌对信号系统的危害有三方面：

烧毁接口电路：瞬态过电压可直接击穿信号芯片的输入端。

系统瘫痪：干扰脉冲会导致设备通信中断或误动作。

隐性损伤：多次浪涌可能降低设备寿命，即使短期内无故障，长期也会失效。

国家标准《GB/T 18802.21-2016》规定，信息技术类SPD应根据信号类型、工作电压、传输速率、阻抗等进行分类设计与选型。

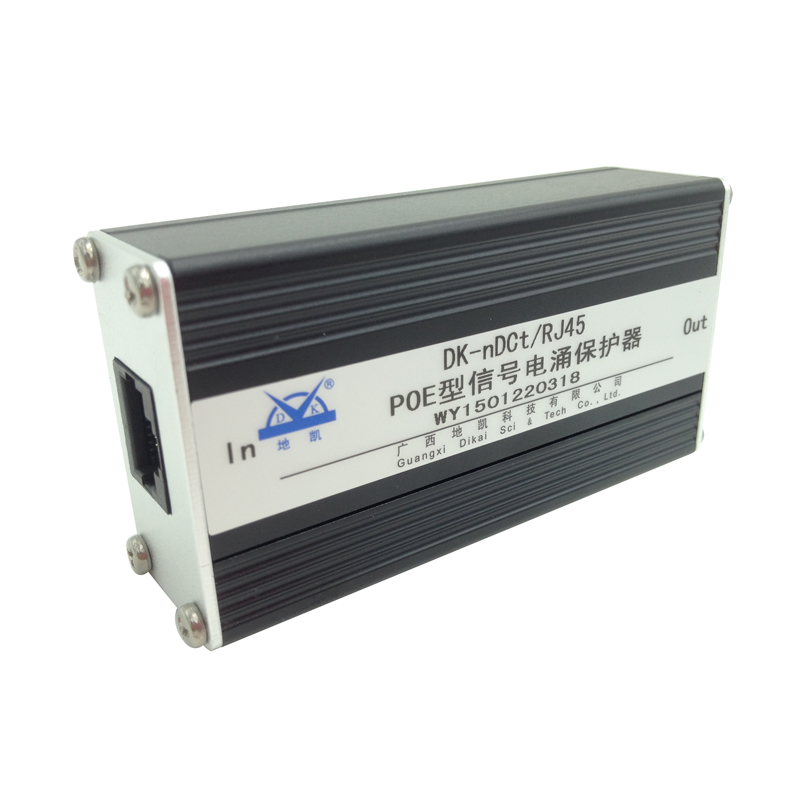

1. 网络信号浪涌保护器

保护对象：以太网通信线路（RJ45接口），如局域网交换机、服务器、无线AP等。

主要作用：

限制网络线路上的雷电感应电压至安全范围（通常低于±5V~±15V）。

保证高速数据传输不受明显影响（常见100Mbps或1000Mbps）。

技术参数参考：

额定工作电压：5V（数据线）、75V（PoE供电线）。

最大放电电流（8/20μs）：≥5kA/线。

插入损耗：≤0.5dB（100MHz时）。

传输速率：10/100/1000 Mbps。

接地方式：PE直接接地或等电位接地，接地电阻≤4Ω。

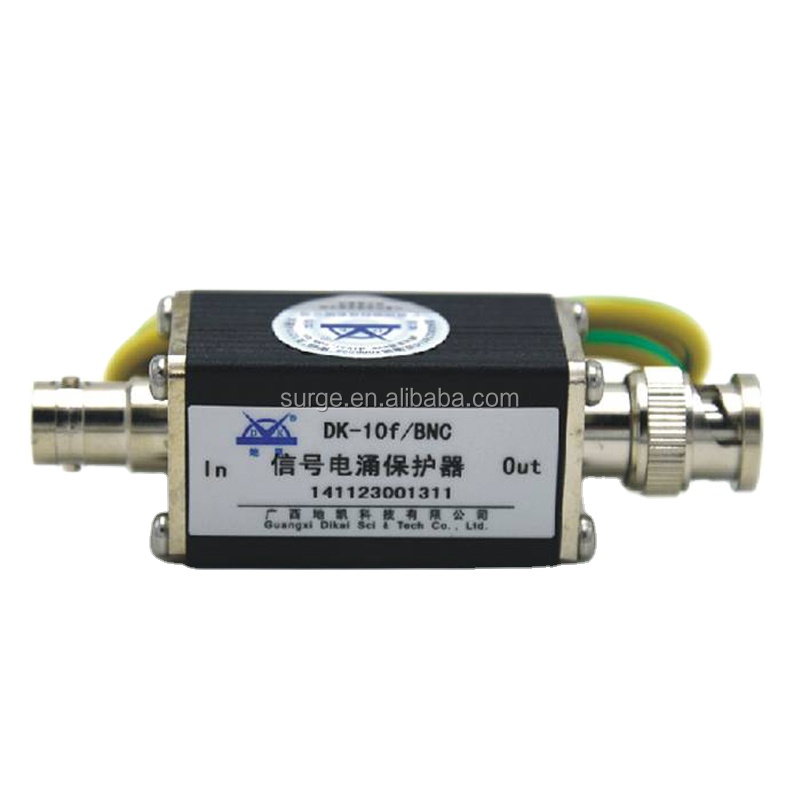

2. 监控信号浪涌保护器

保护对象：模拟监控视频信号（同轴线BNC接口），主要用于CCTV模拟摄像机和DVR/NVR前端。

主要作用：

吸收同轴电缆上的感应雷电浪涌。

防止雷击通过视频信号进入设备。

技术参数参考：

额定工作电压：5V或12V（视频信号参考）。

最大放电电流：≥5kA（8/20μs）。

带宽：0~50MHz（模拟视频）。

插入损耗：≤0.5dB。

接口阻抗：75Ω。

3. 控制信号浪涌保护器

保护对象：工业控制通信接口（RS485、RS422、RS232、4~20mA传感器信号等）。

主要作用：

抑制工业现场长线布设中的感应雷击。

保证控制系统稳定运行，避免PLC、变频器、传感器被击毁。

技术参数参考：

额定工作电压：12V、24V、48V、110V可选（依据控制系统电平）。

最大放电电流：≥10kA（8/20μs）。

信号速率：支持至1Mbps（RS485应用）。

接口类型：端子接线或DB9/DB25插头。

接地要求：就近接入等电位端子，接地电阻≤4Ω。

4. 视频信号浪涌保护器（高清信号类）

保护对象：HD-SDI、HD-CVI、HD-TVI等高清监控视频信号（同轴75Ω）。

主要作用：

高带宽低损耗防护（带宽可达1.5GHz或更高）。

防止高清信号因浪涌干扰而出现雪花、马赛克、黑屏。

技术参数参考：

额定工作电压：5V~12V。

最大放电电流：≥5kA。

带宽：0~2GHz。

插入损耗：≤0.3dB（1GHz时）。

接口阻抗：75Ω。

数字或模拟信号、单端或差分传输。

是否含有供电功能（如PoE）。

防雷器的额定工作电压应略高于信号系统的最高工作电压。

例如RS485常用24V，选型可用标称电压30V的防雷器。

防雷器的带宽应≥信号系统最高频率的1.5倍。

千兆以太网需带宽≥250MHz。

BNC、RJ45、端子排、螺丝压接等需与系统一致。

放电能力与残压

最大放电电流应≥可能遭受浪涌电流峰值的2倍。

残压应低于设备接口的耐压值。

安装环境

室内型、室外防水型（IP65以上），并考虑工作温度范围（-40℃~+85℃）。

1. 通信与数据中心

方案：

核心交换机、服务器前的所有外部进出网络线缆均串接RJ45网络SPD。

每个机架的上行链路和IDC外部引入线单独防护。

参数建议：

千兆RJ45防雷器，Imax≥10kA，插入损耗≤0.3dB。

2. 城市安防监控系统

方案：

室外摄像机端与监控中心端均安装视频SPD，室外端加防水型。

监控供电线路需配电源SPD，形成综合防护。

参数建议：

模拟监控带宽50MHz，高清视频带宽1.5GHz，Imax≥5kA。

3. 工业自动化与电力系统

方案：

RS485/RS232总线两端安装控制信号SPD，现场传感器信号进入PLC前也需防护。

户外传感器端SPD应接地至就近防雷接地网。

参数建议：

额定工作电压24V，Imax≥10kA，响应时间≤1ns。

4. 铁路与轨道交通

方案：

信号机、轨旁控制柜、通信基站等信号端口安装防雷器。

光电混合缆电源部分配电源SPD，信号部分配信号SPD。

参数建议：

高速信号带宽≥1GHz，Imax≥10kA，防护等级满足TB/T 3075标准。

5. 光伏与新能源监控

方案：

光伏汇流箱内的监控数据线、逆变器与监控主机之间加装信号SPD。

长距离通信链路两端均安装。

参数建议：

RS485/Modbus防雷器，额定工作电压30V，Imax≥20kA。

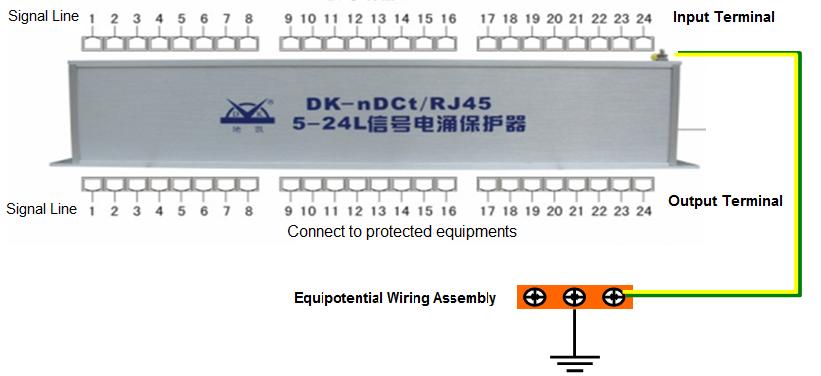

接地

SPD必须可靠接地，接地线短直粗（≤0.5m，截面积≥4mm²铜线）。

安装位置

尽量靠近被保护设备端口。

室外设备SPD应具备IP65以上防水等级。

维护与检测

定期检测SPD状态（部分带失效指示灯）。

每年雷雨季前进行接地电阻检测，确保≤4Ω。

的选型与部署，不仅要考虑工作电压、带宽、接口类型等常规参数，还必须结合行业应用场景和国家标准进行综合评估。网络、监控、控制、视频信号等不同类型的SPD各有专用结构与电气参数，不能混用。科学部署信号防雷器，能显著提升系统在雷电环境下的安全性与稳定性，减少设备损坏和运维成本，实现全生命周期的可靠防护。
