产品拆解-思必驰AI全向会议麦克风
1.产品外观总结

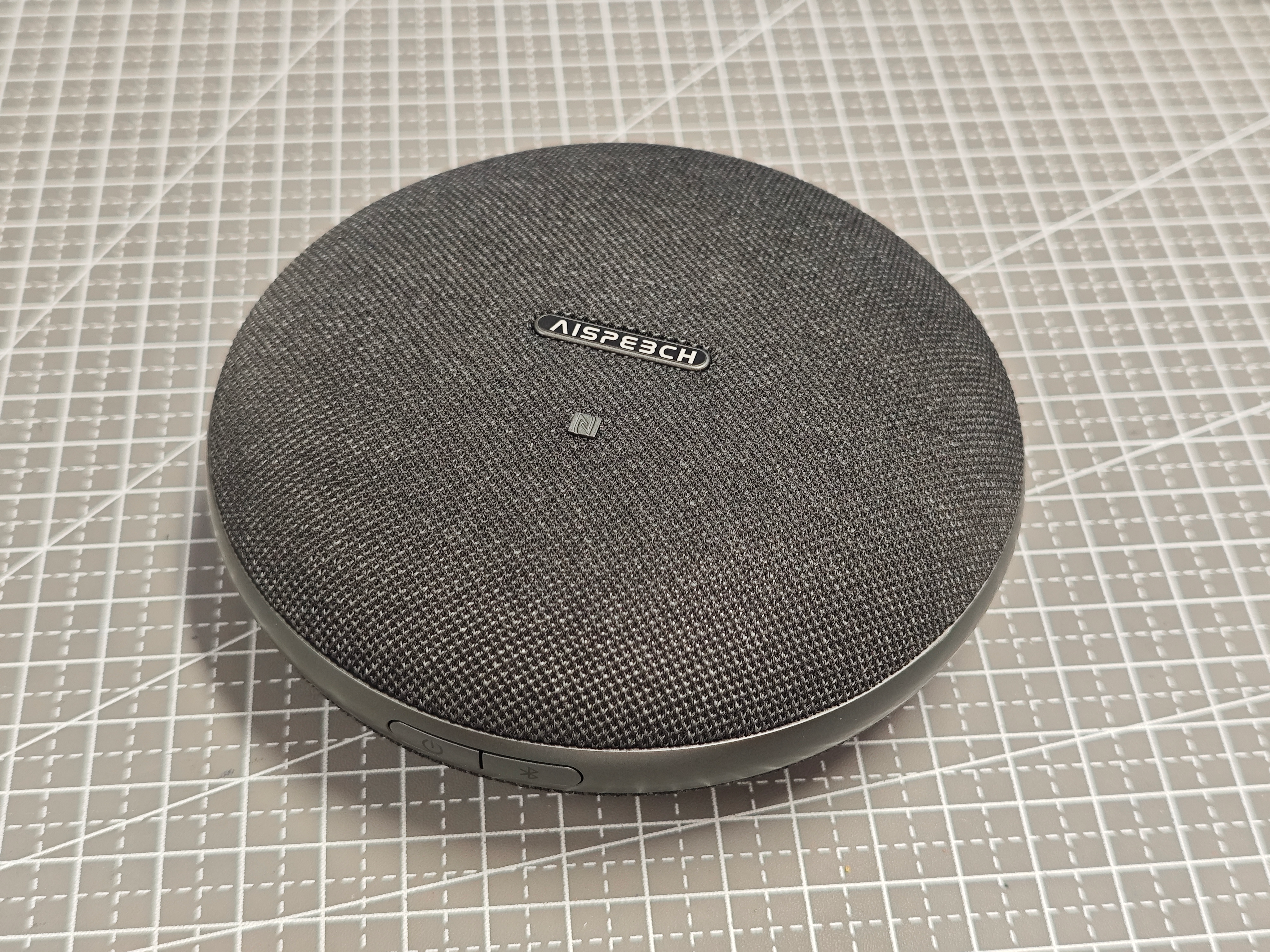

图源官方
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxMjA=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxMjg=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect
整体采用经编网眼布包裹,主要有以下好处
1. 相比较于塑料壳体,经编网眼布纹理丰富可选,触感和质感更为亲和,能为产品带来自然、温暖与触觉体验,提升产品辨识度,同时更适合多种使用场景
2. 布料的延展性强,可随产品造型适度弯曲或延展,同时也具有耐用性和抗损性,能减少因碰撞产生的硬性损伤。
3.网眼布兼顾通透性和包裹性,既可以满足控制按键和状态灯的光效反馈、也满足矩阵麦克风的声音收集,减少了过多的孔洞外露,产品整体一体性更强。
4. 编织材料选择性多,可通过不同材质(棉、麻、草编、化纤等)、纹理(平纹、斜纹、花纹编织)、颜色组合,呈现多种视觉风格,能满足不同审美需求,增强产品的视觉辨识度。
2.产品状态

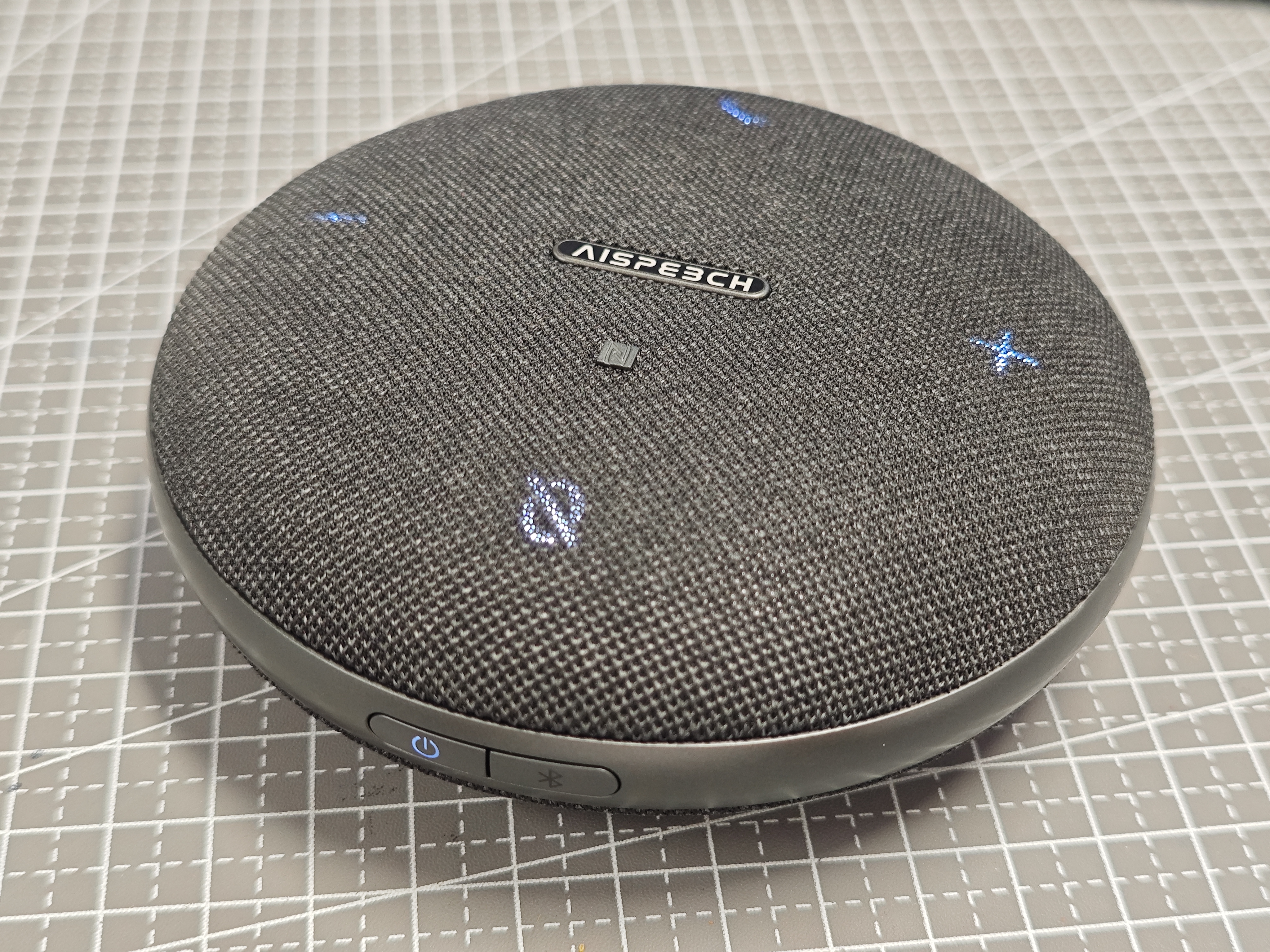

开机状态
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxMzI=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect

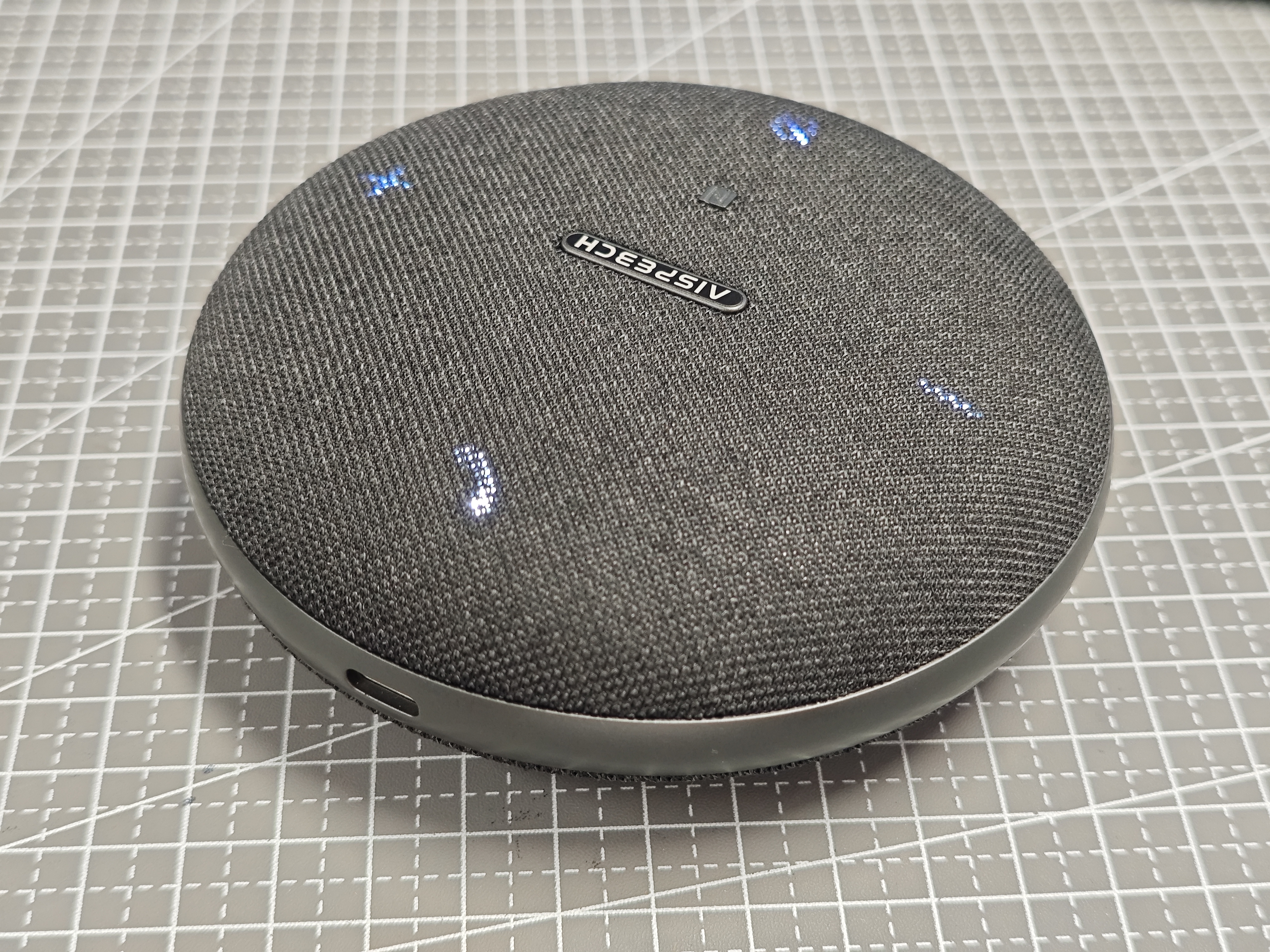

开机状态2,充电口侧
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxMzY=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect

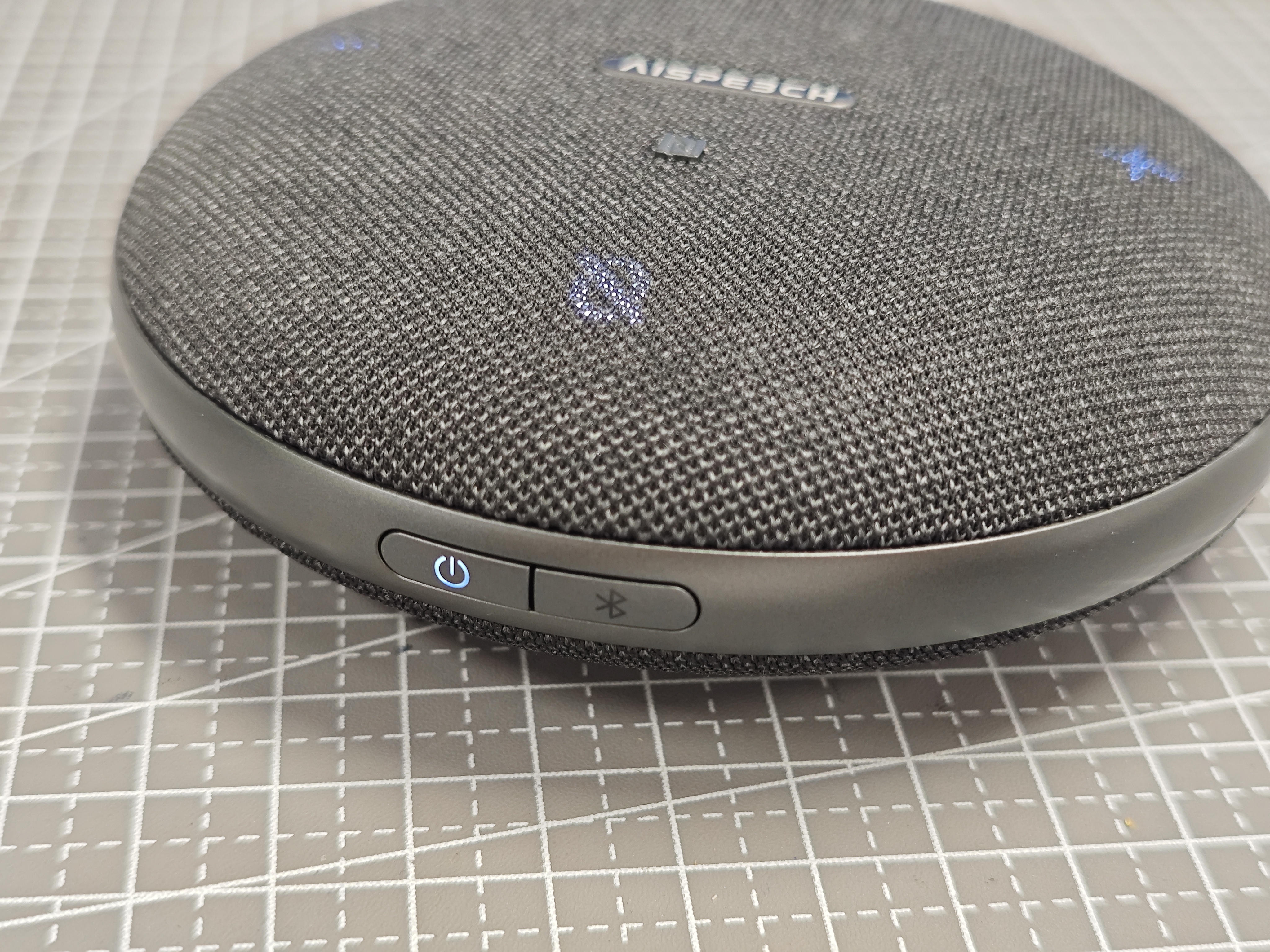

机状态3,开关按键侧
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxNDA=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect
3.拆解流程

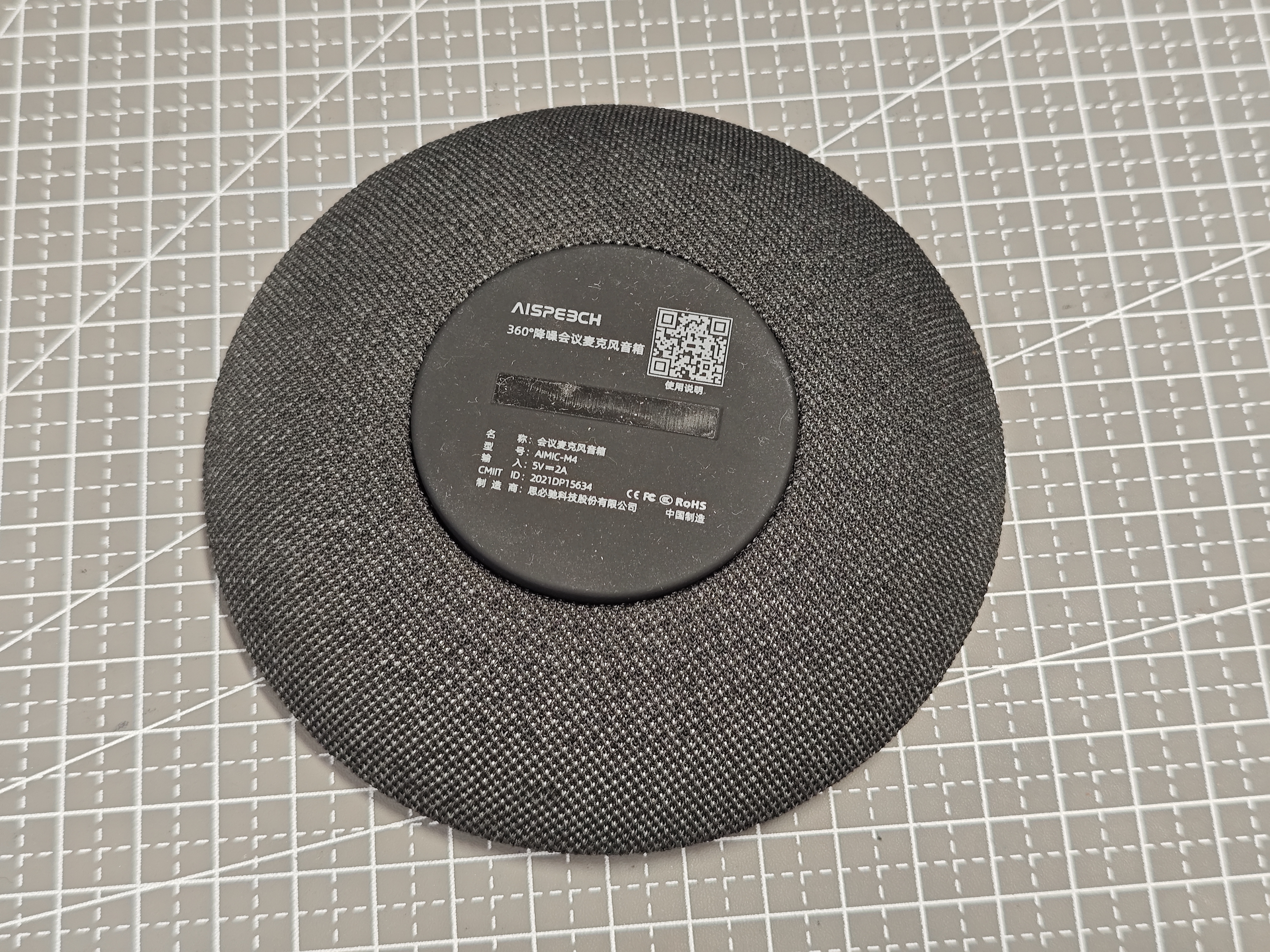

3.1-拆卸底部硅胶,可以看到螺丝孔
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxNDQ=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect

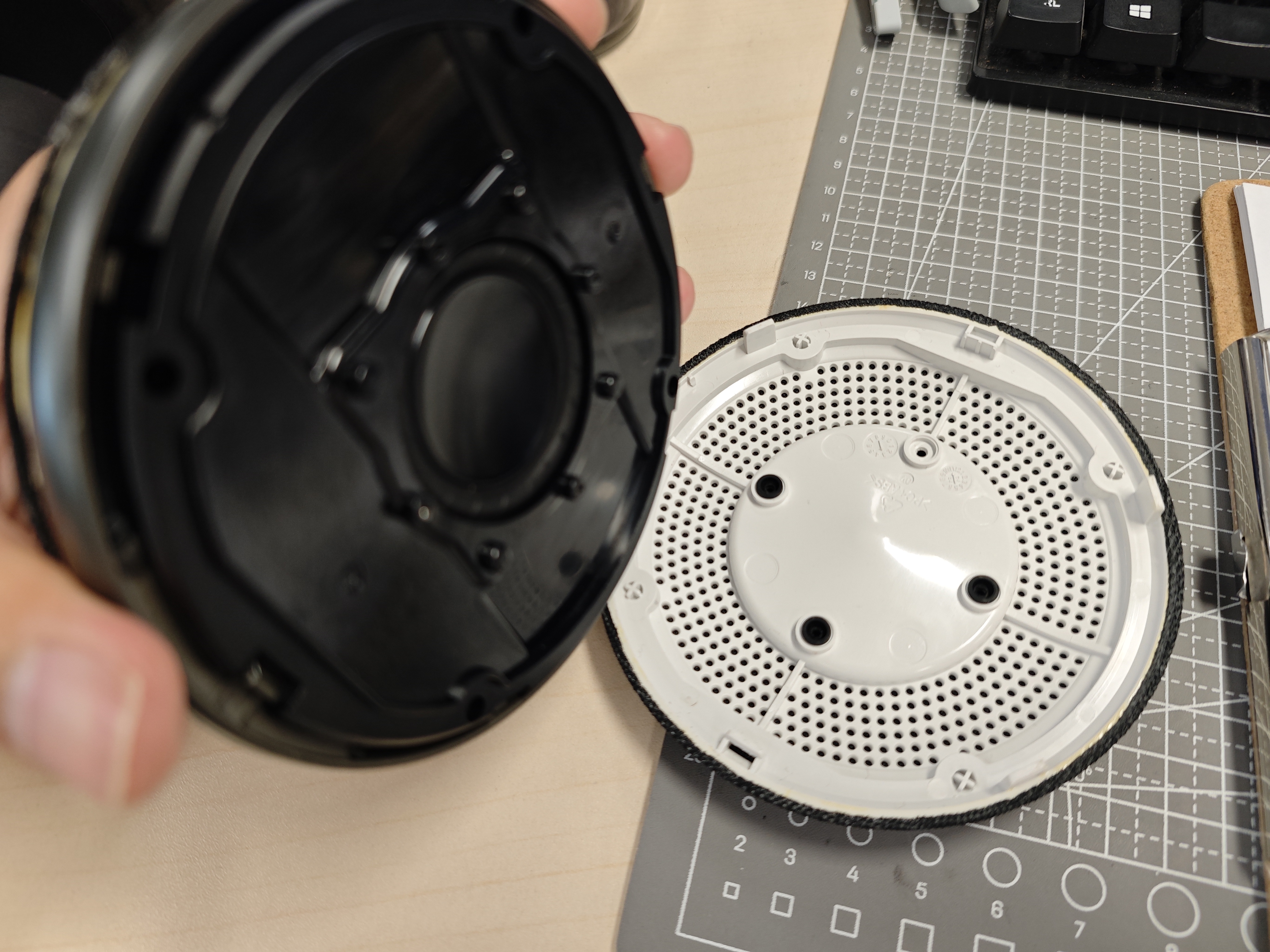

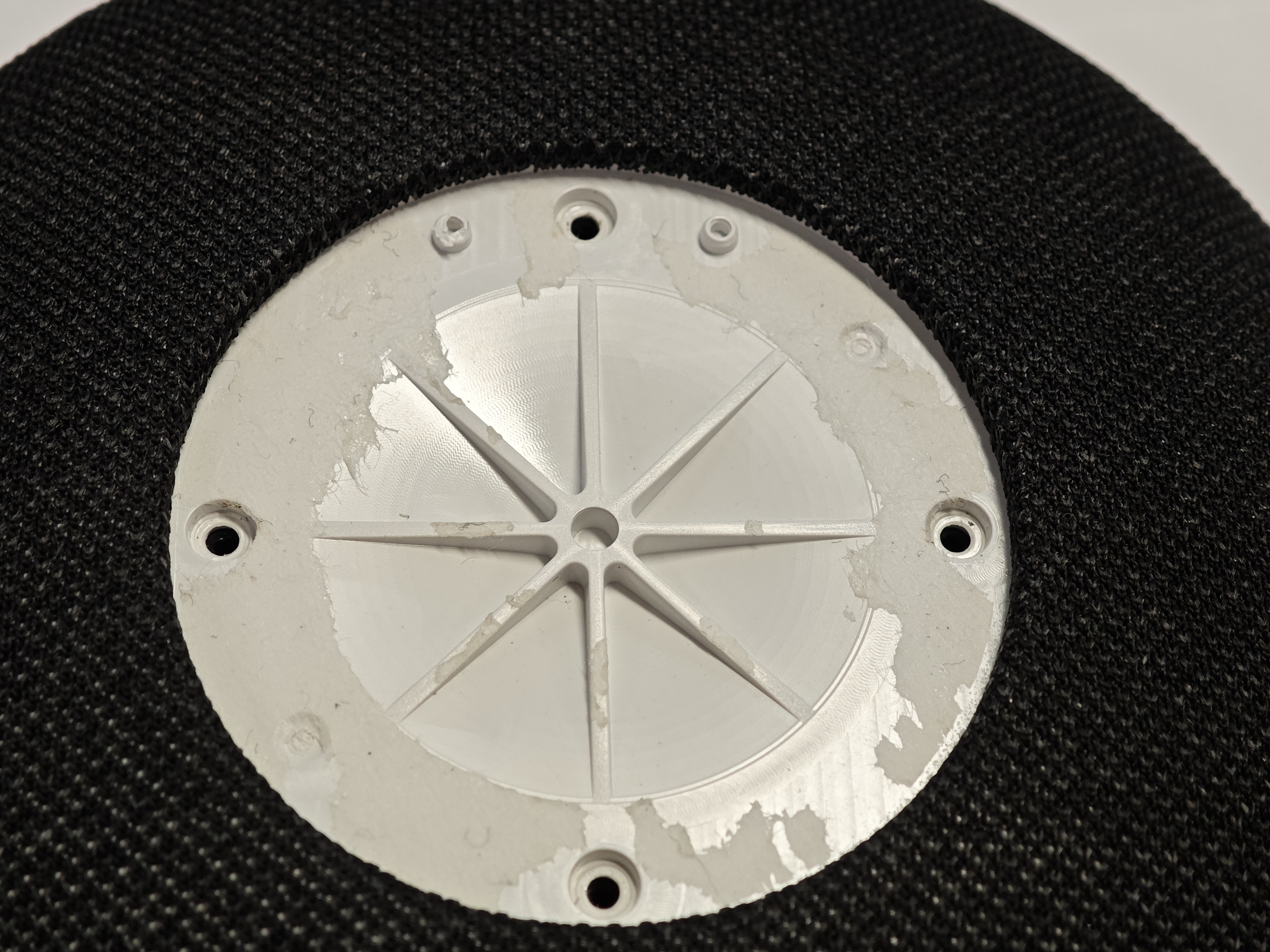

3.2-卸下螺丝,打开下盖
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxNDg=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxNTI=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect

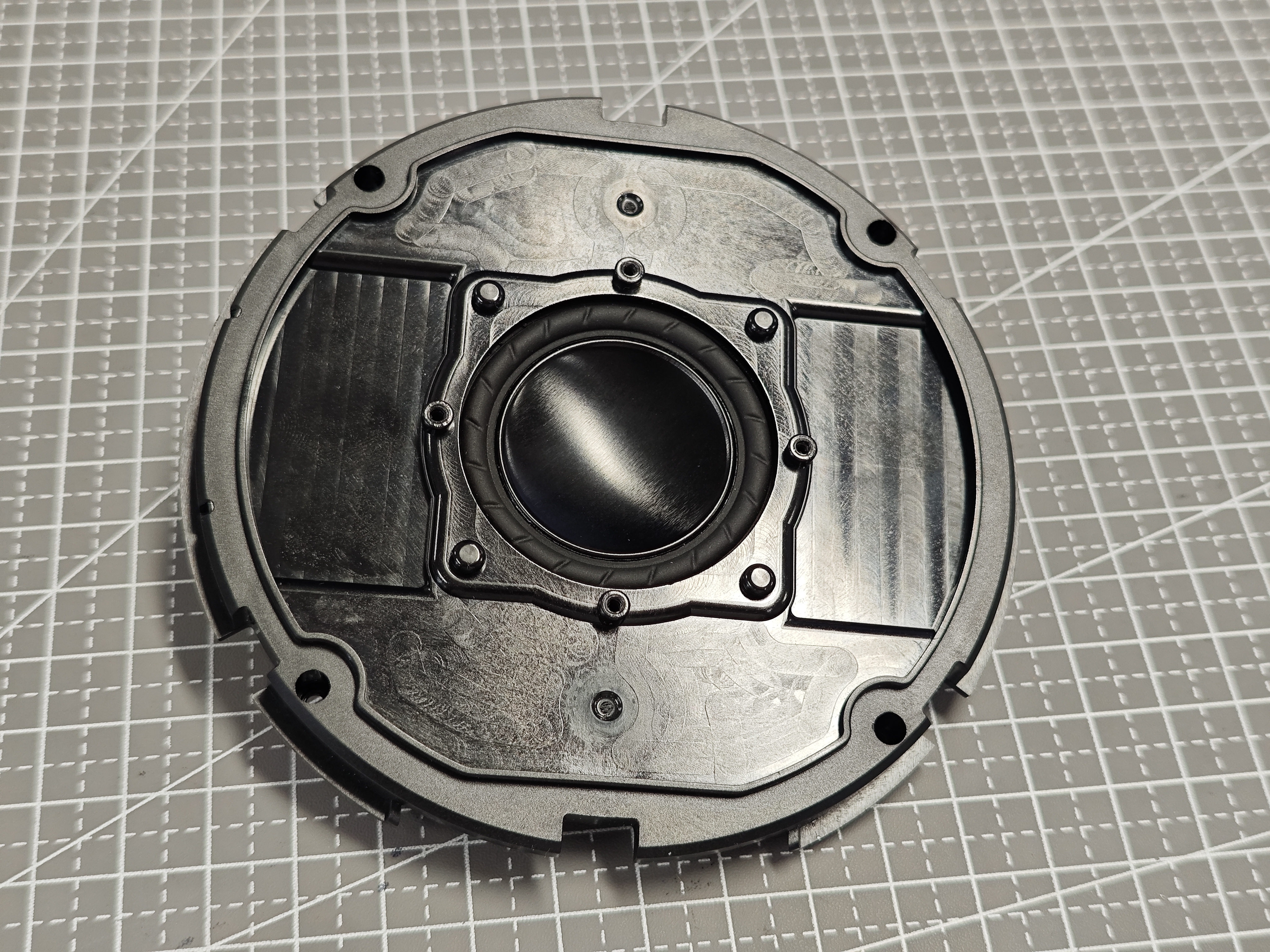

这是一个5w的喇叭,向下出声。
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxNTY=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect

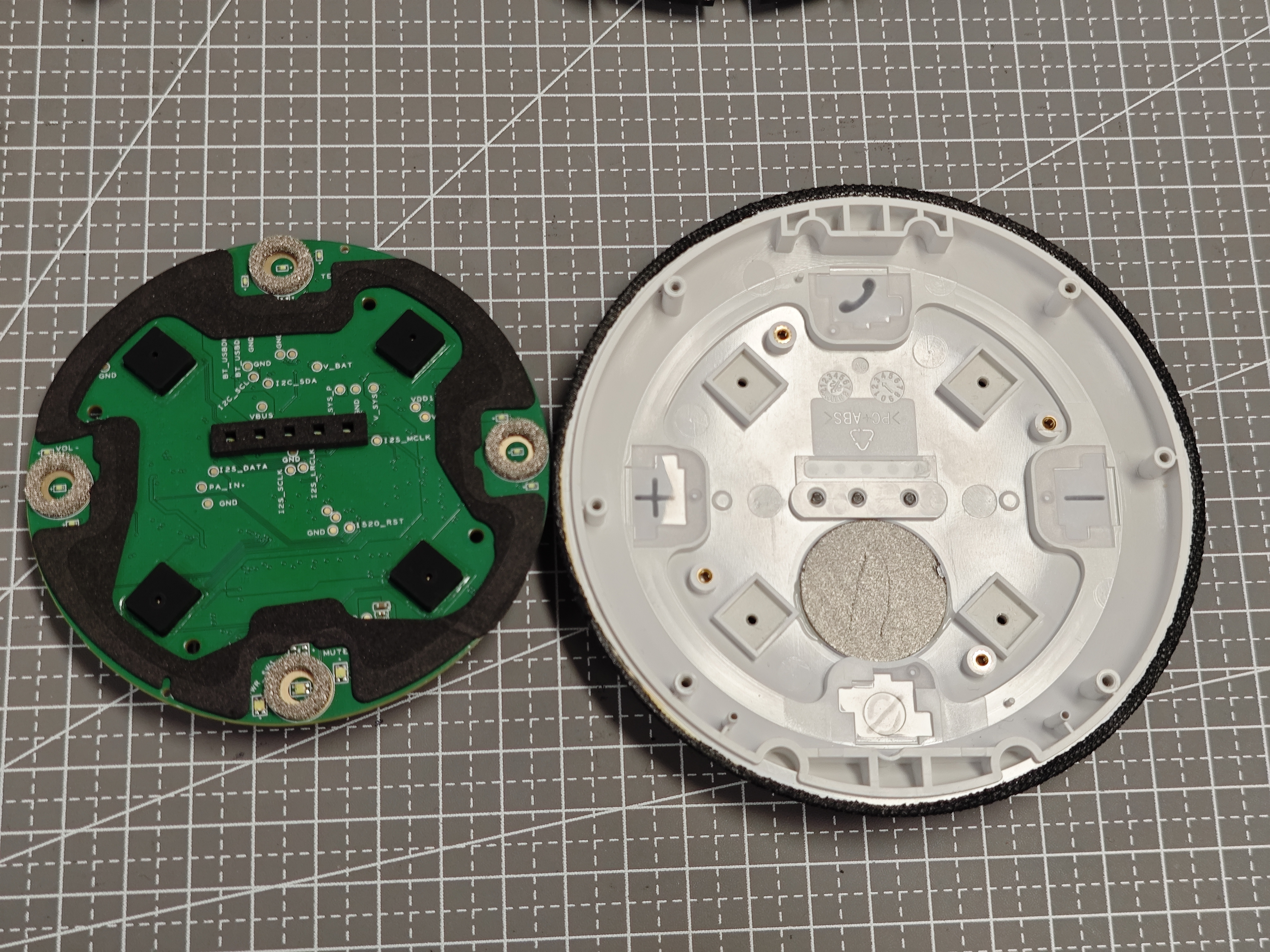

3.3卸下连接顶部螺丝,即可拆卸下顶盖。
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxNjA=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect

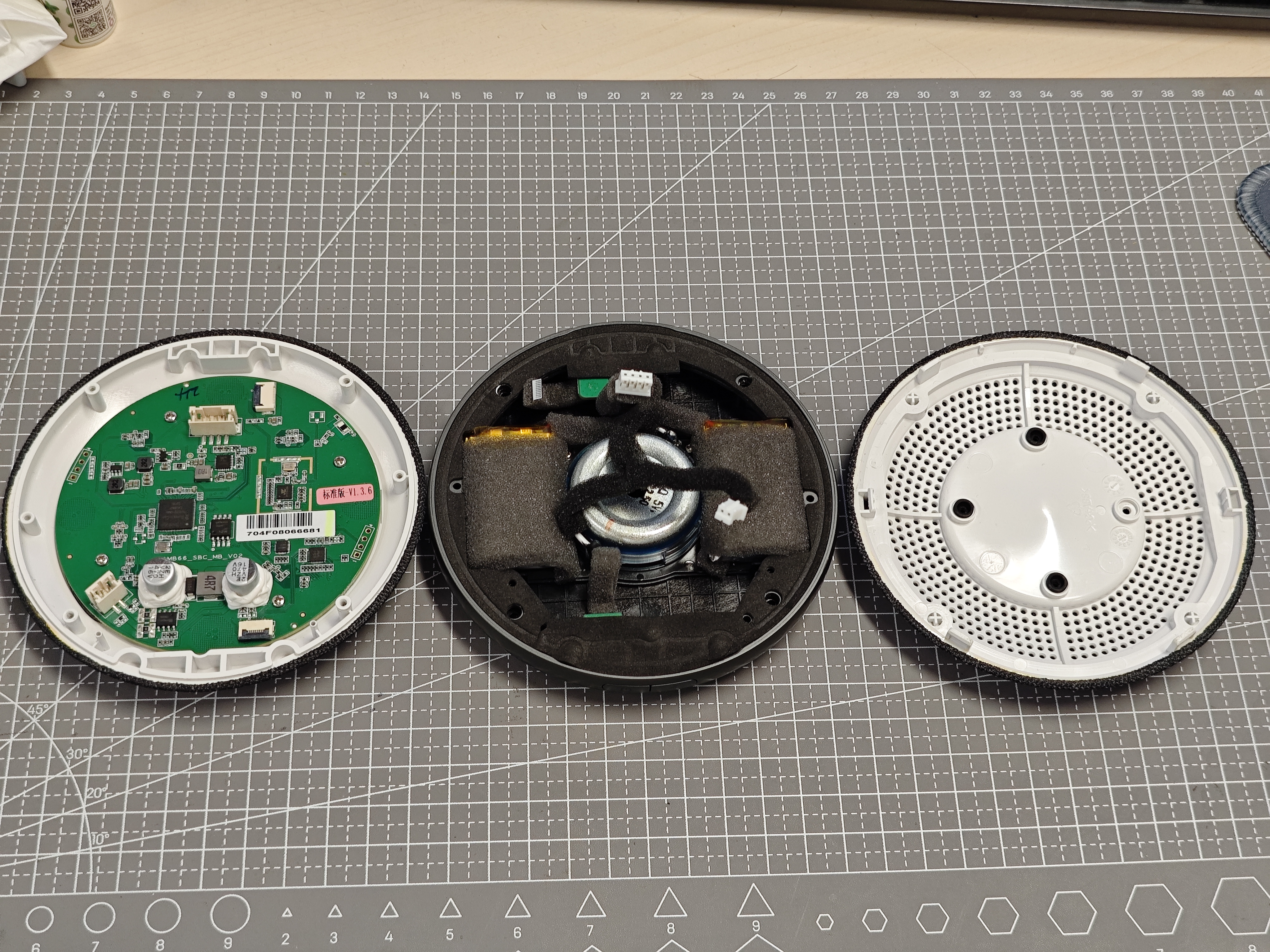

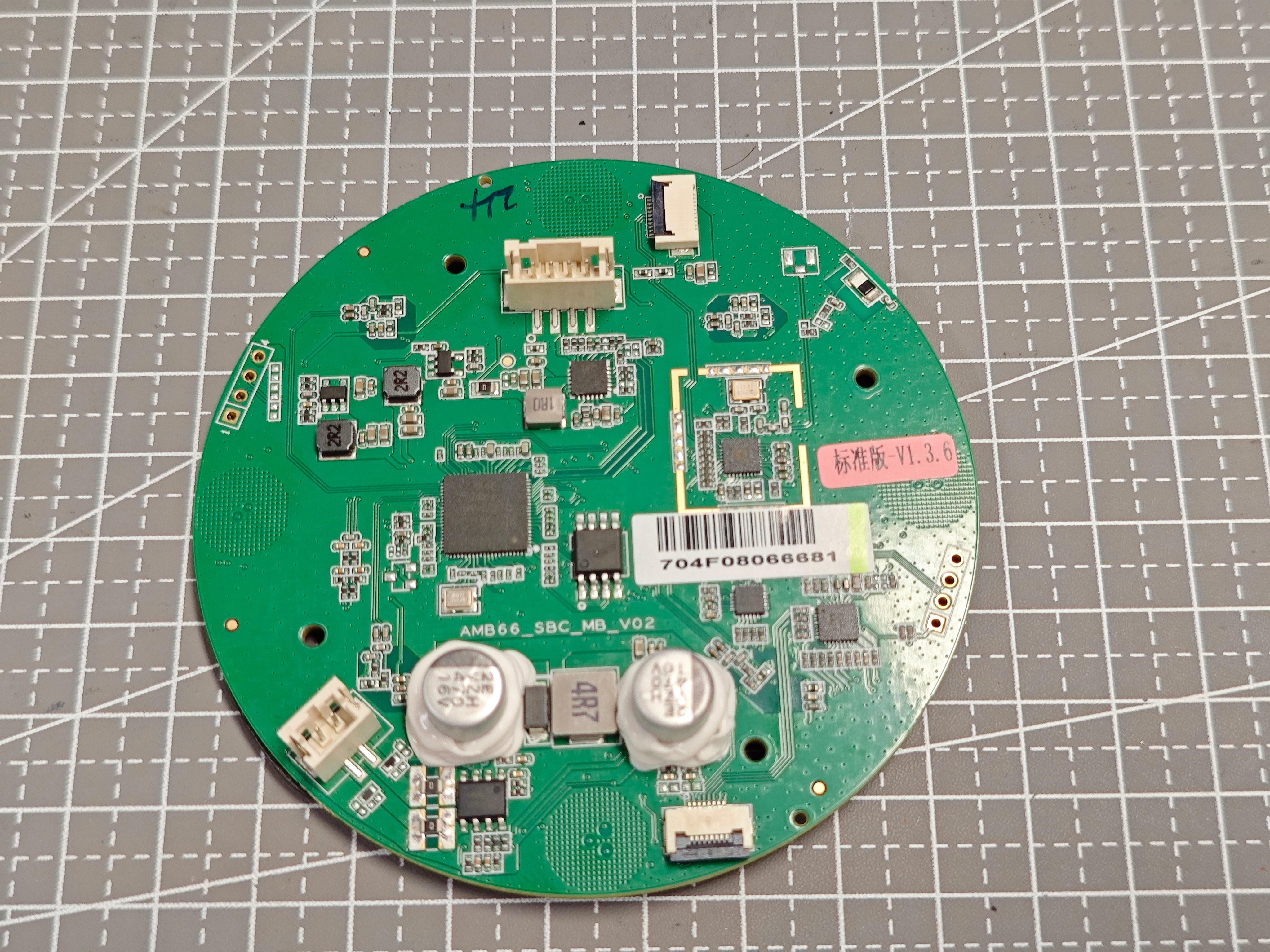

可以看到这个音箱的主要结构为:
●底部是喇叭;

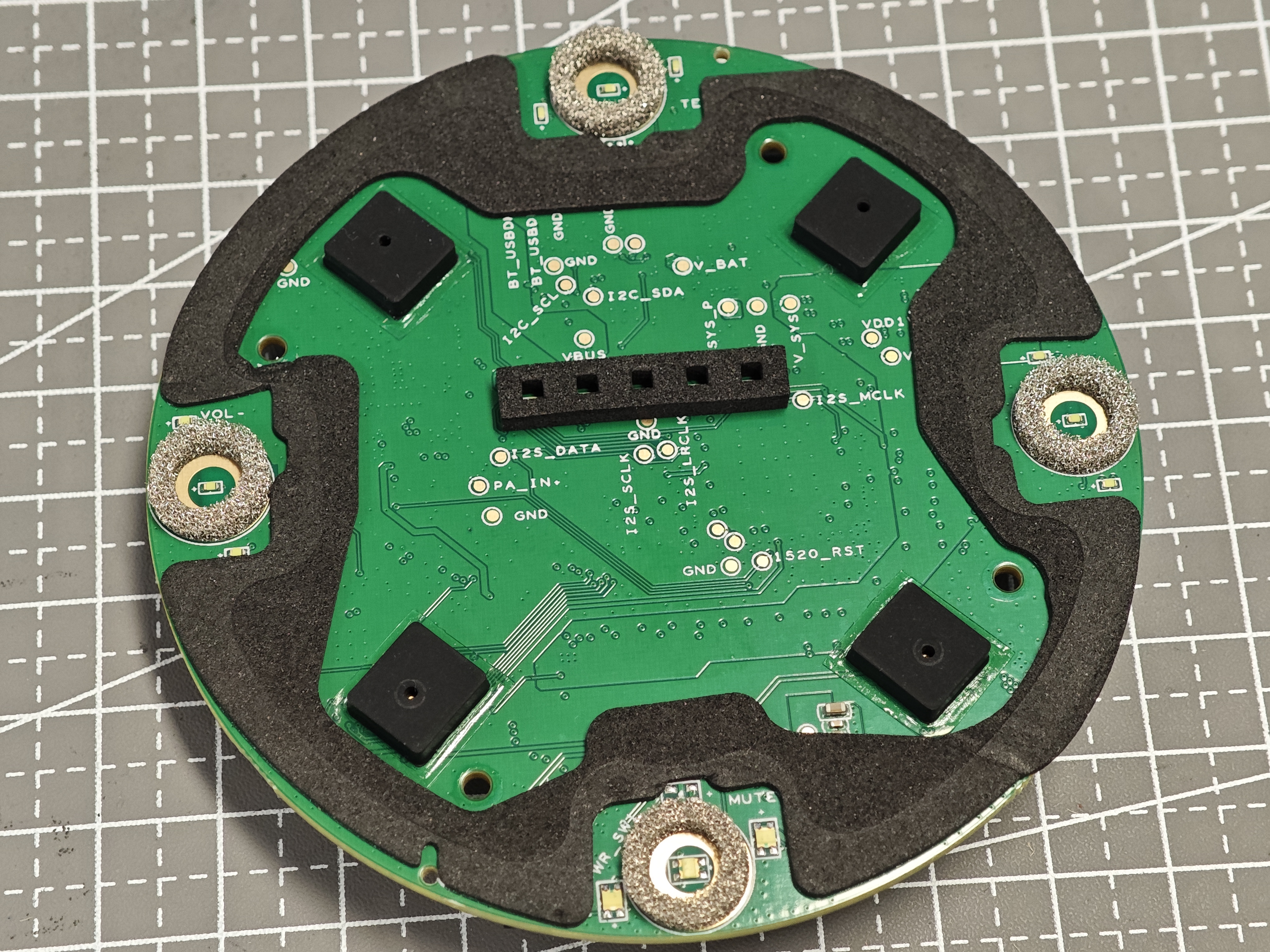

●中间是电路板,矩阵麦克风和其他控制元器件;
●顶部是拾音孔和控制按键。
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxNjQ=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxNjg=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxNzI=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect
4.重点细节分析
4.1-顶盖

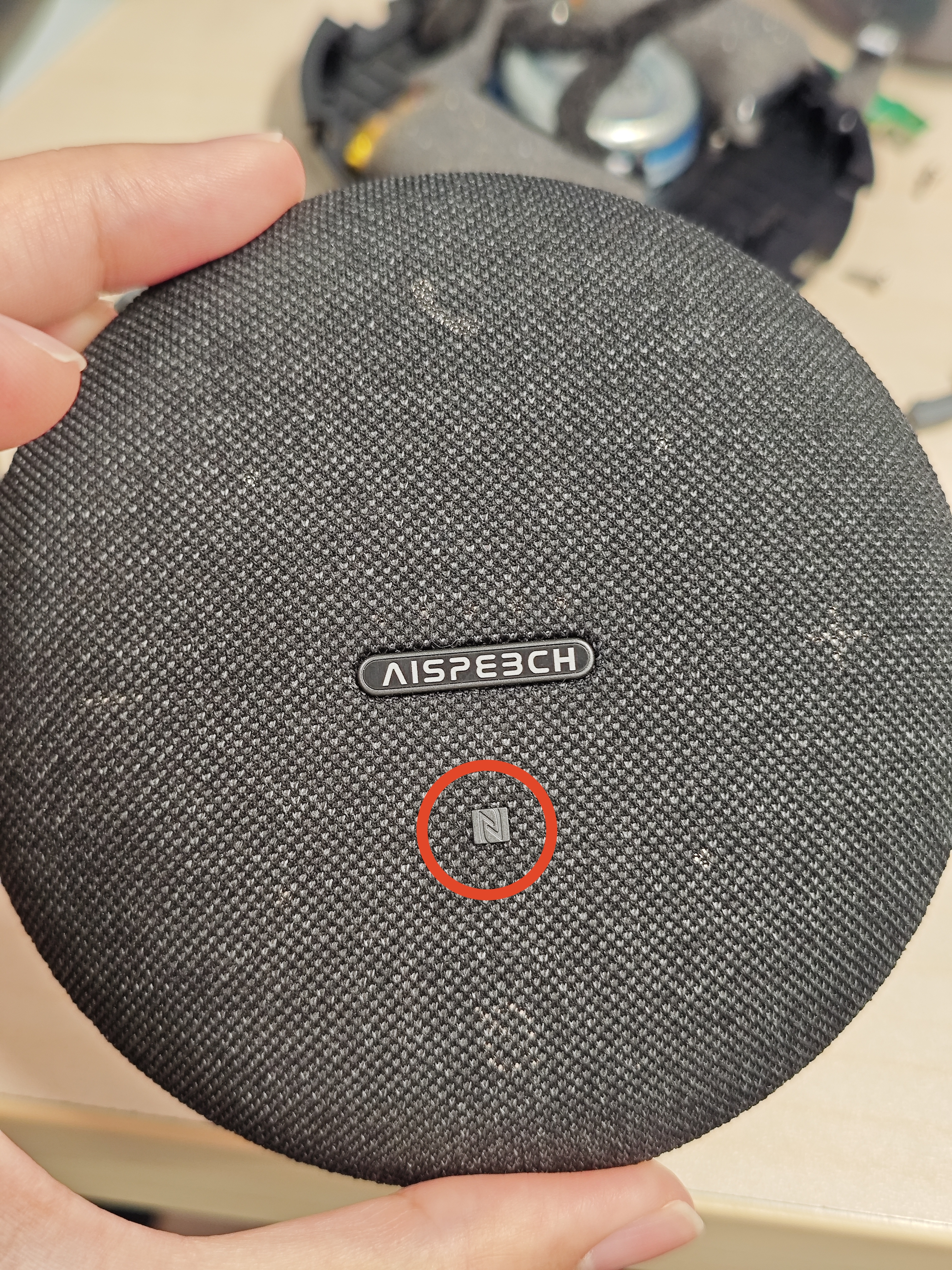

编制纹路和NFC感应处细节
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxNzY=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect
顶部开孔
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIyMjQ=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect

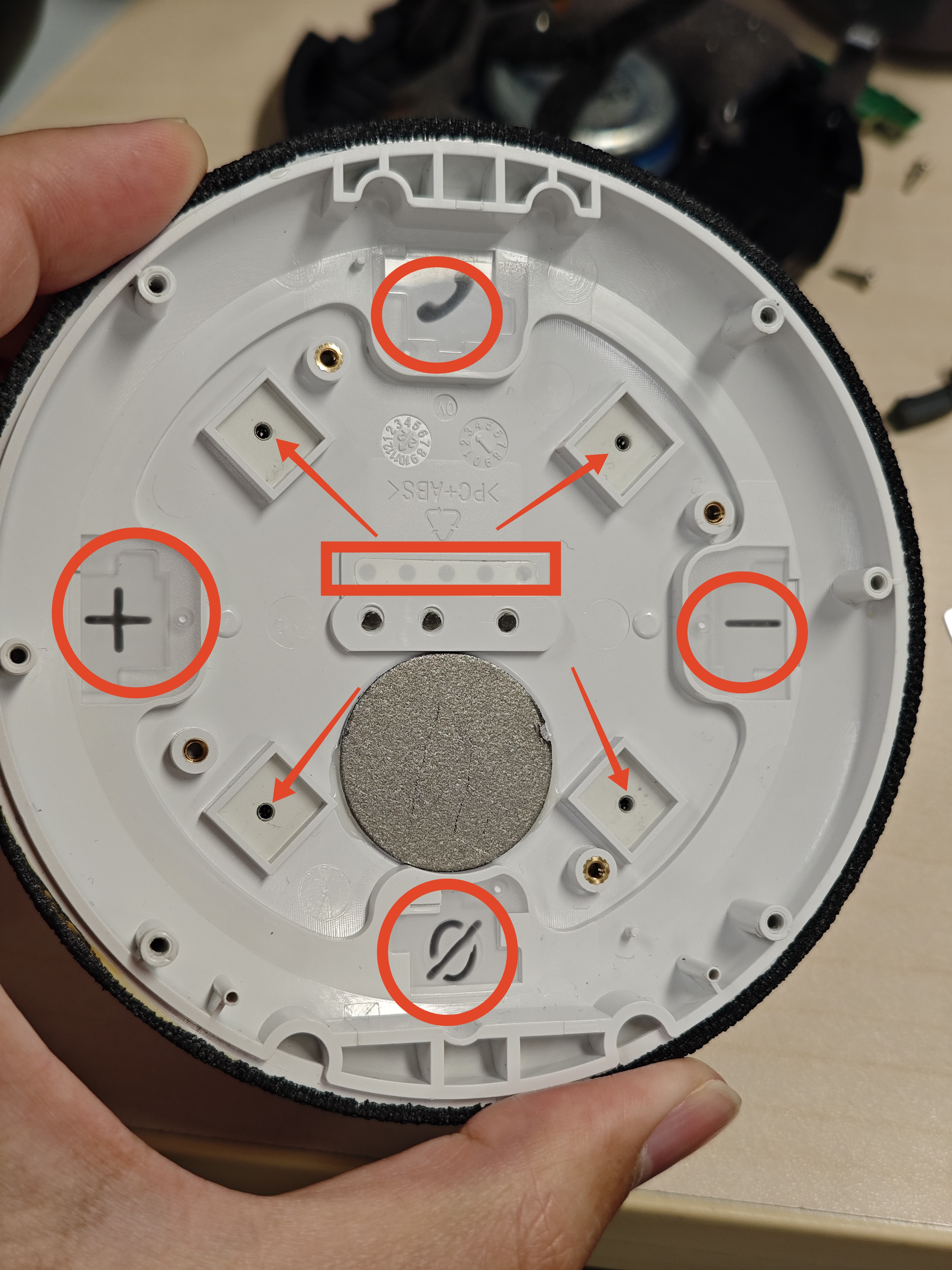

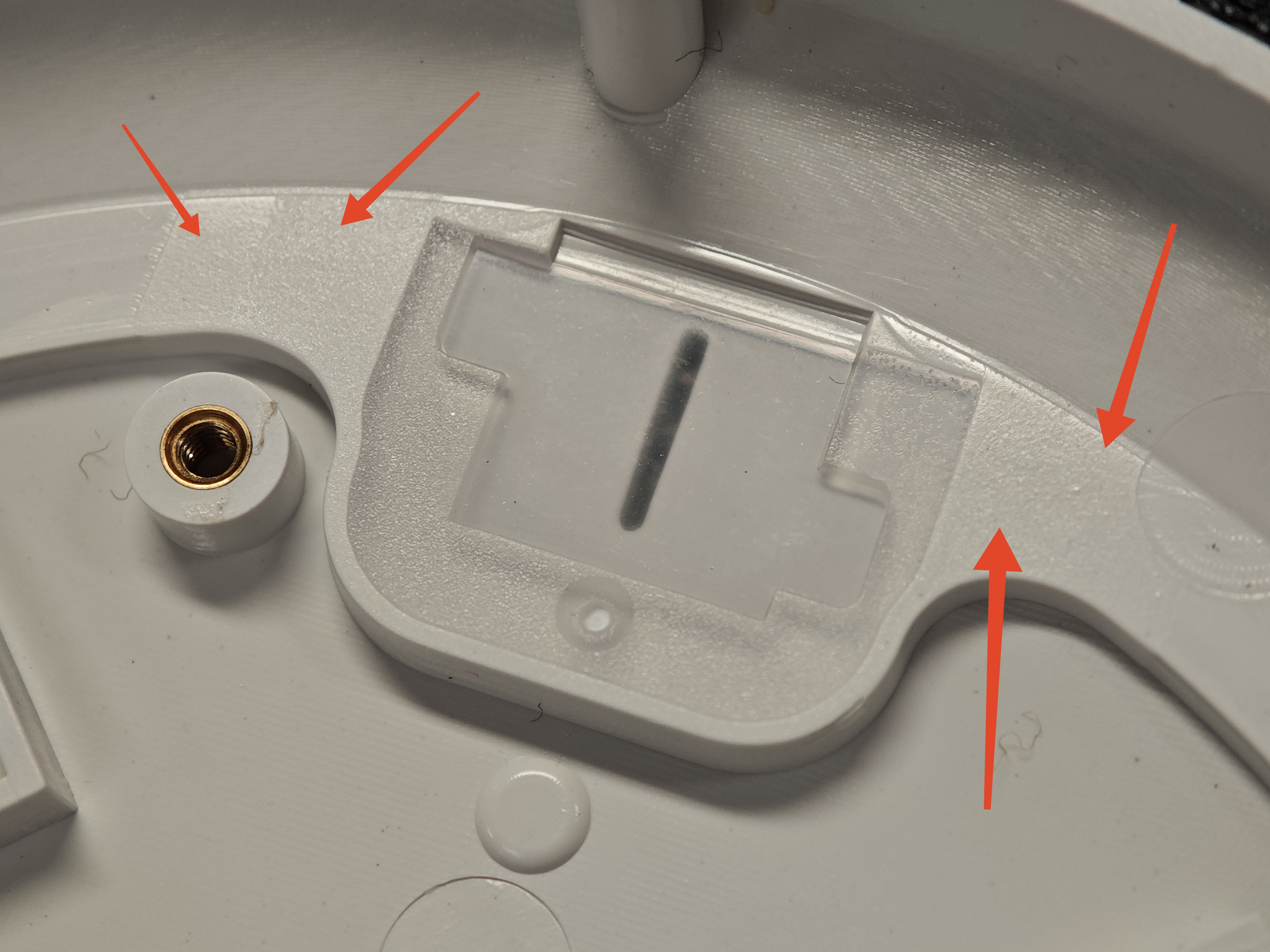

顶盖导光处理
顶盖导光部位采用二次注塑的方法进行加工导光材料,在图中可以看到二次注塑的加工压痕。
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxODA=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect

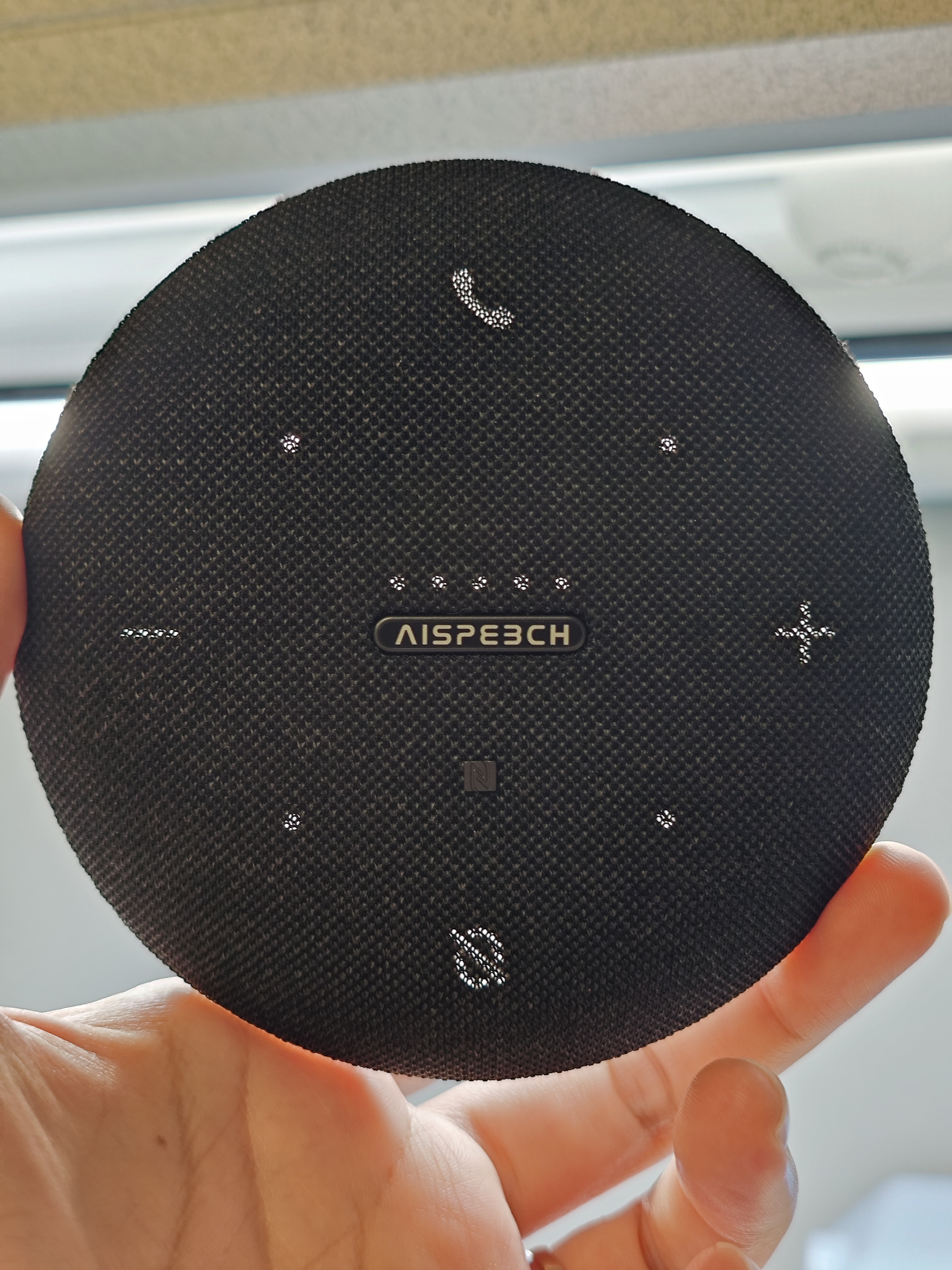

顶盖透光效果
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxODg=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect

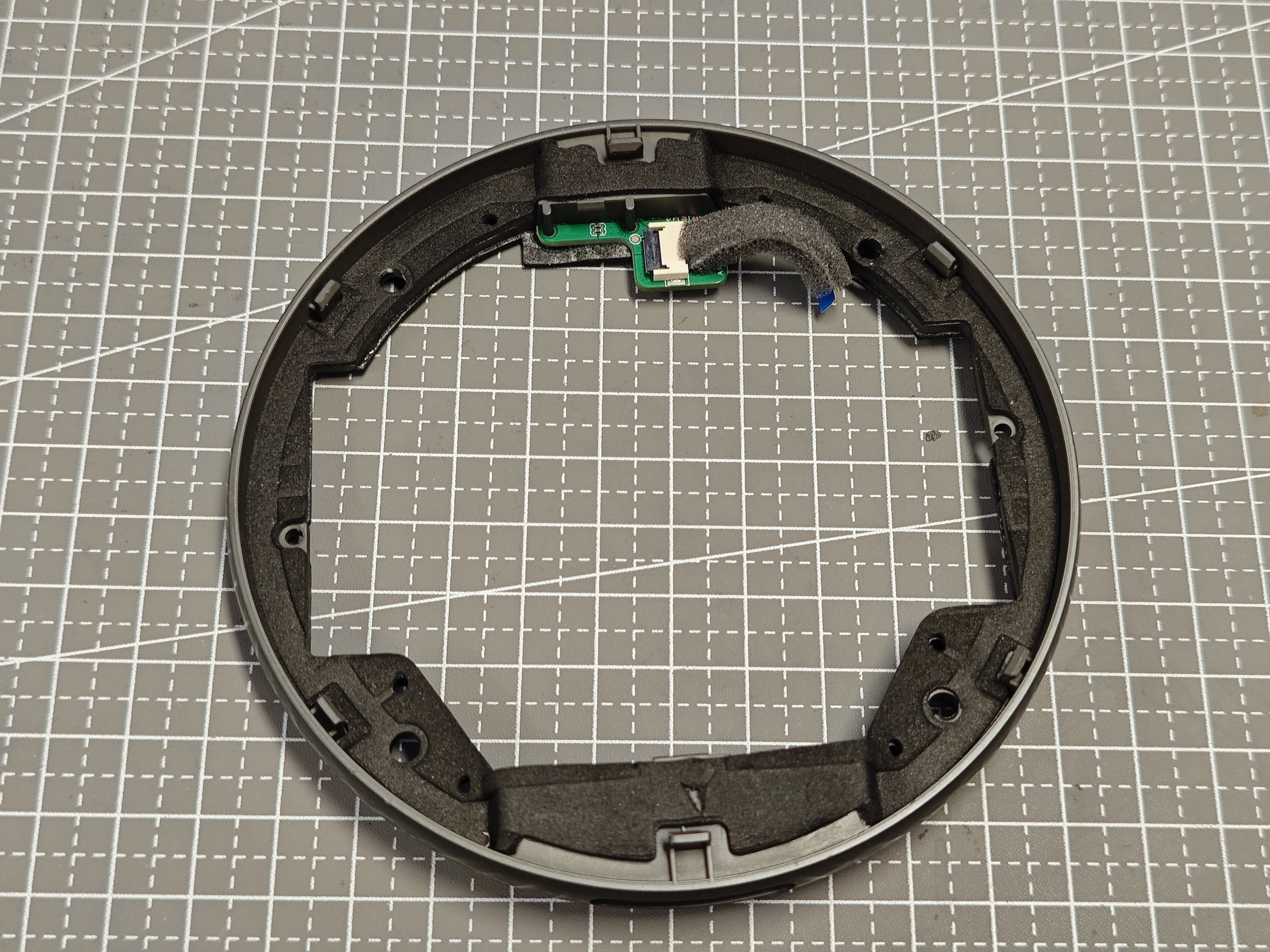

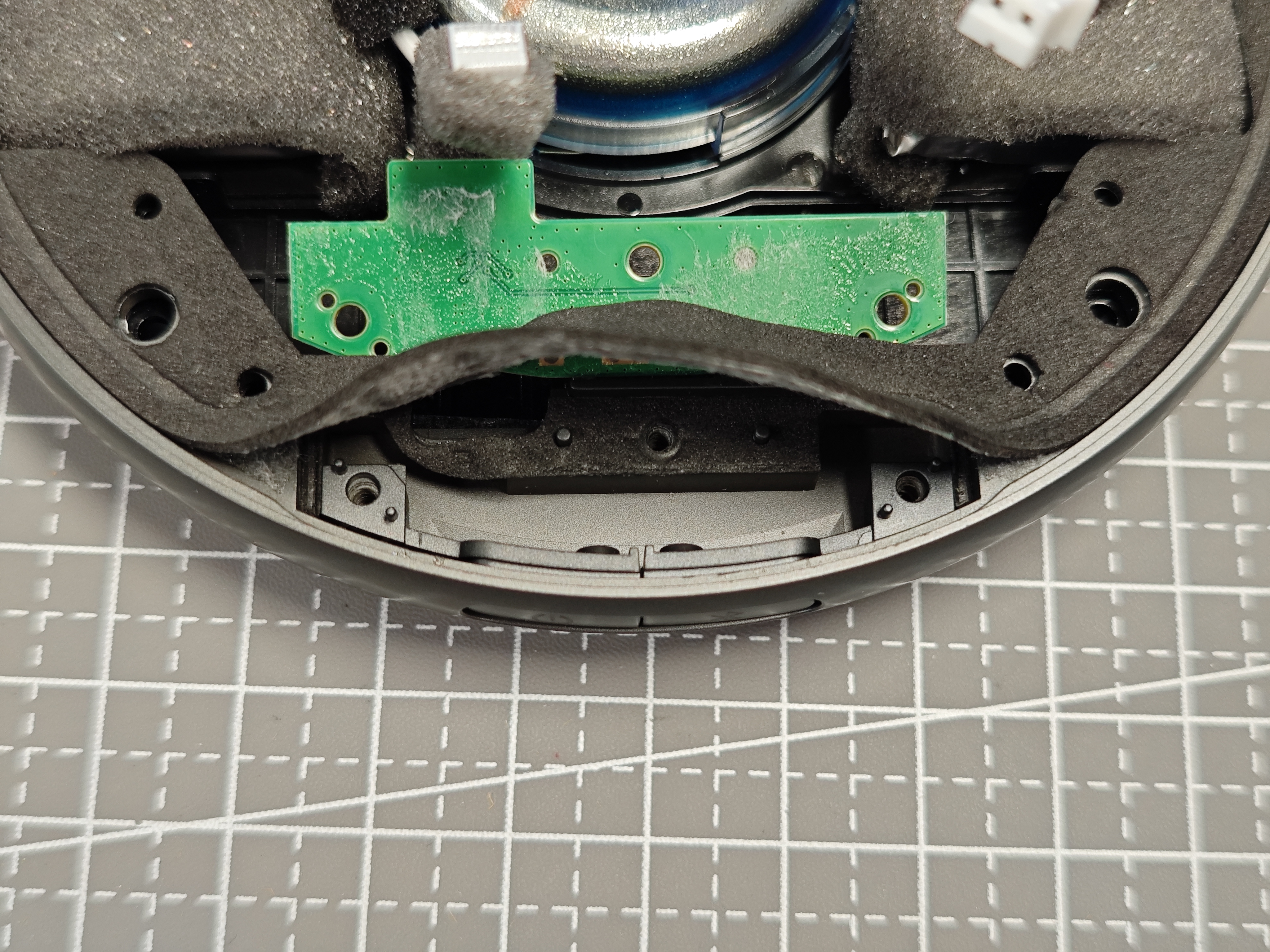

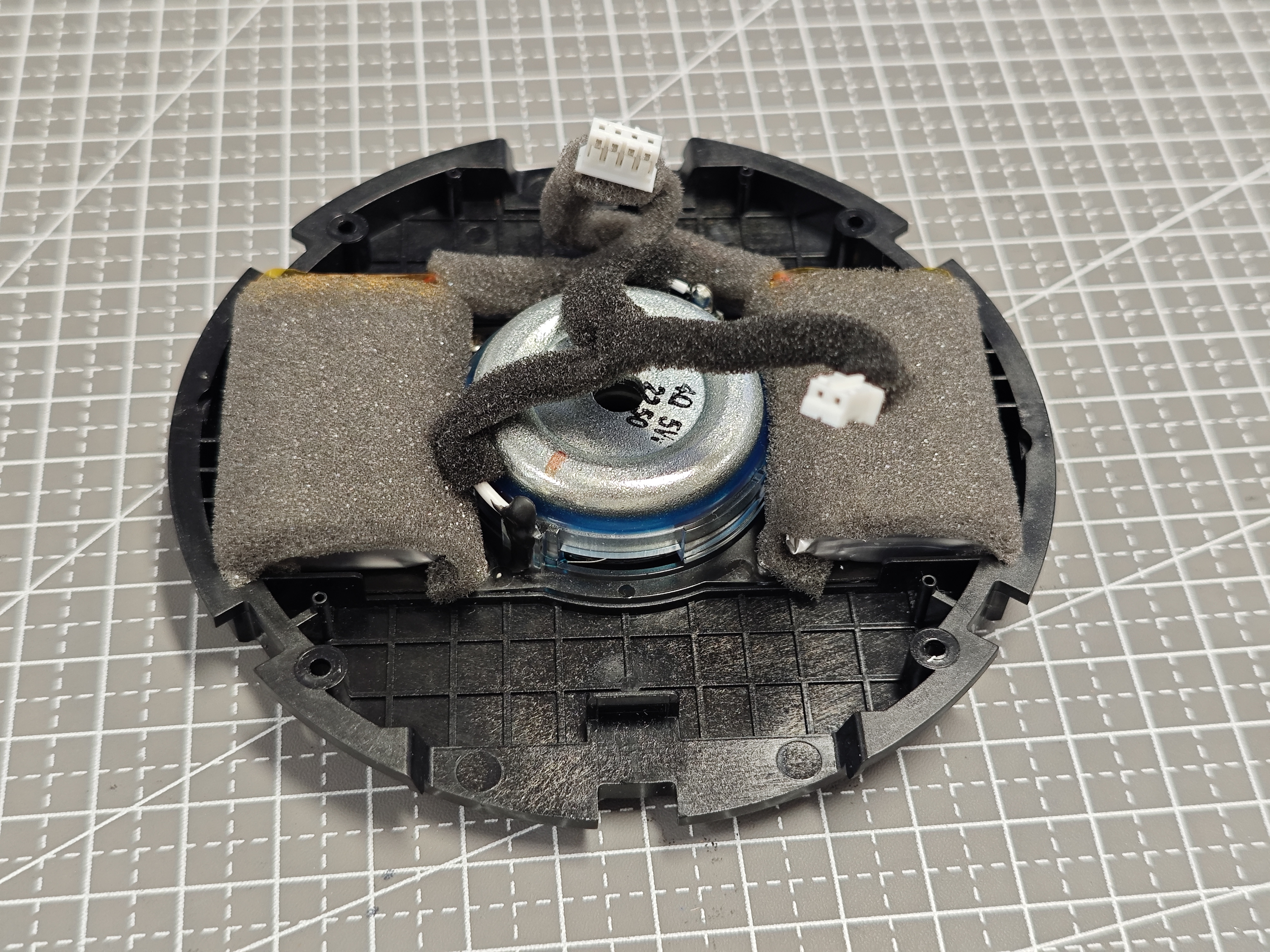

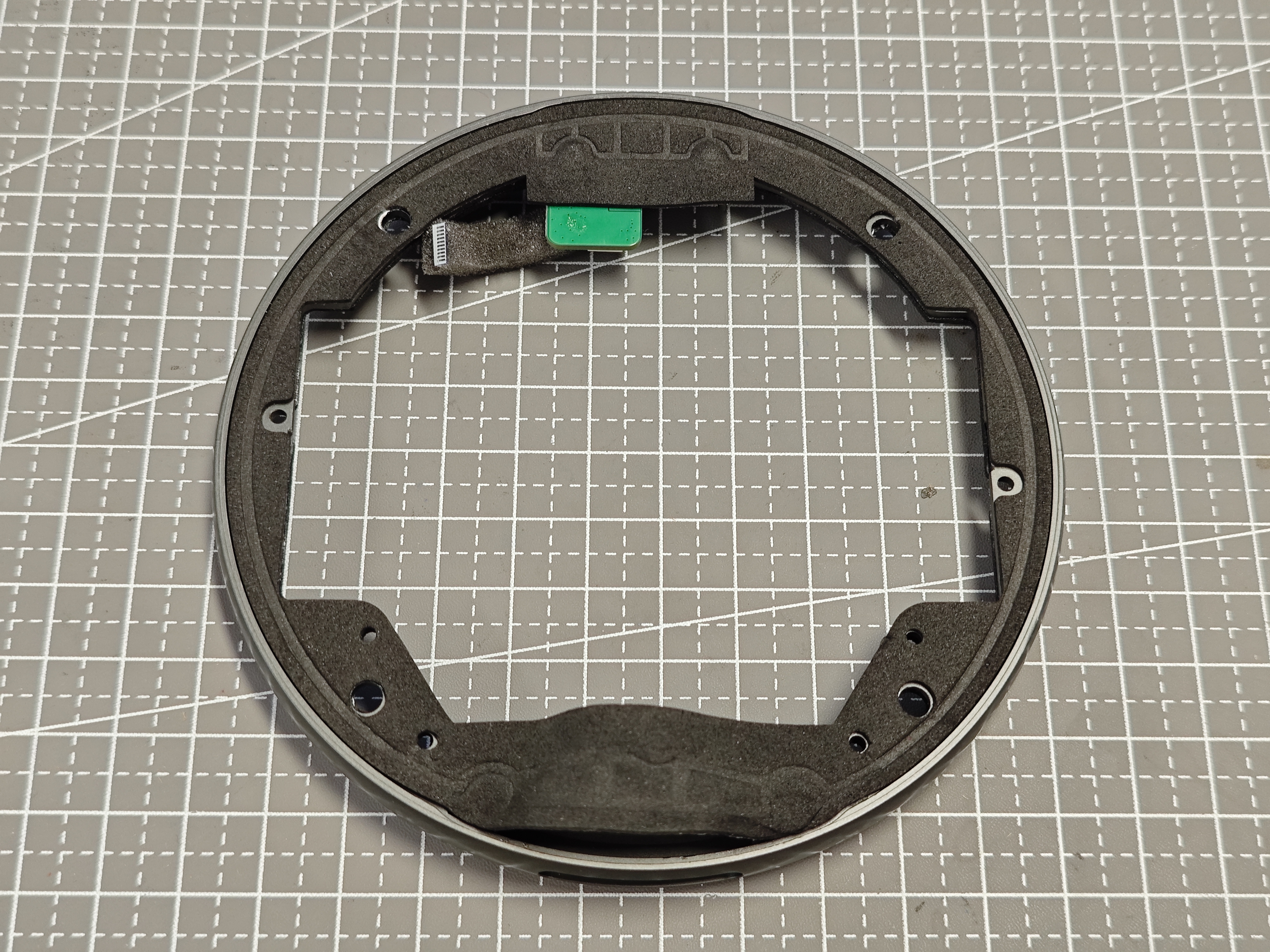

4.2-隔音处理
零部件,线束,装配间隙都有隔音材料(珍珠棉,eva泡棉)包裹,可见思必驰在降噪方面是用料到位的。
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxOTI=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIxOTY=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIyMDA=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIyMDQ=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect
4.3-按键处理

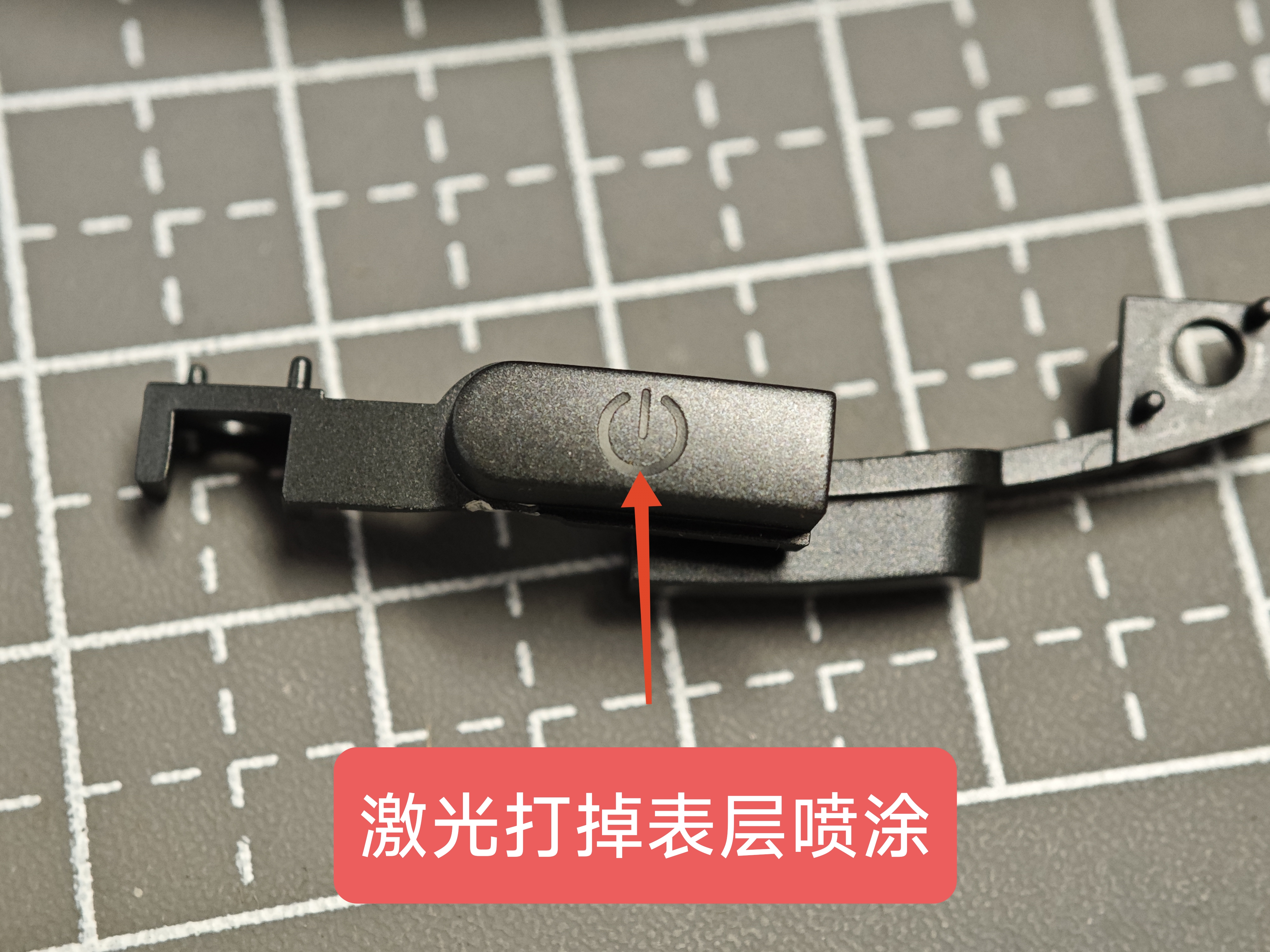

工艺分析:透明pc注塑成型,表面喷涂然后激光打掉露出电源按键图案,以达到按键透光效果。
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIyMDg=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect

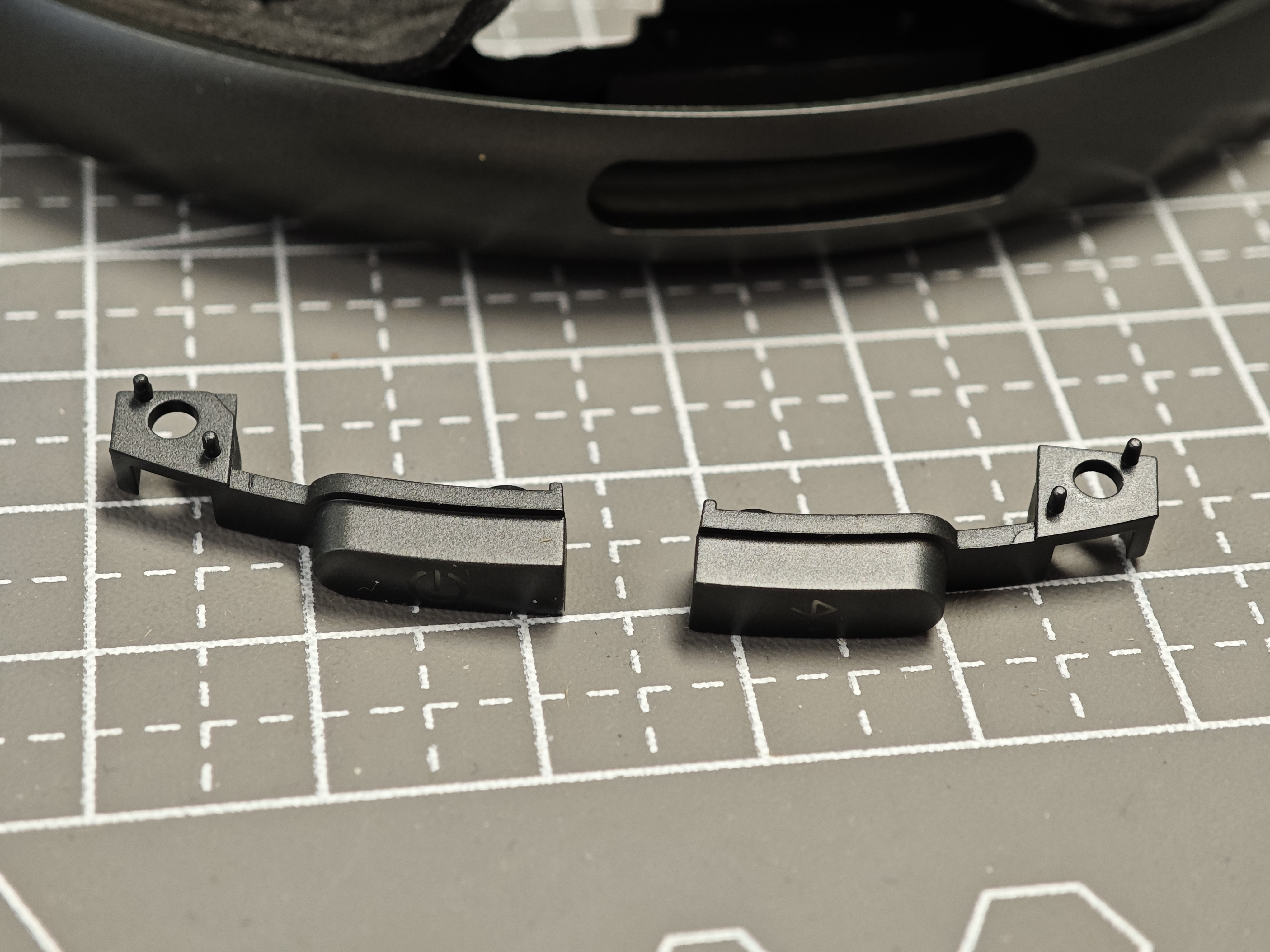

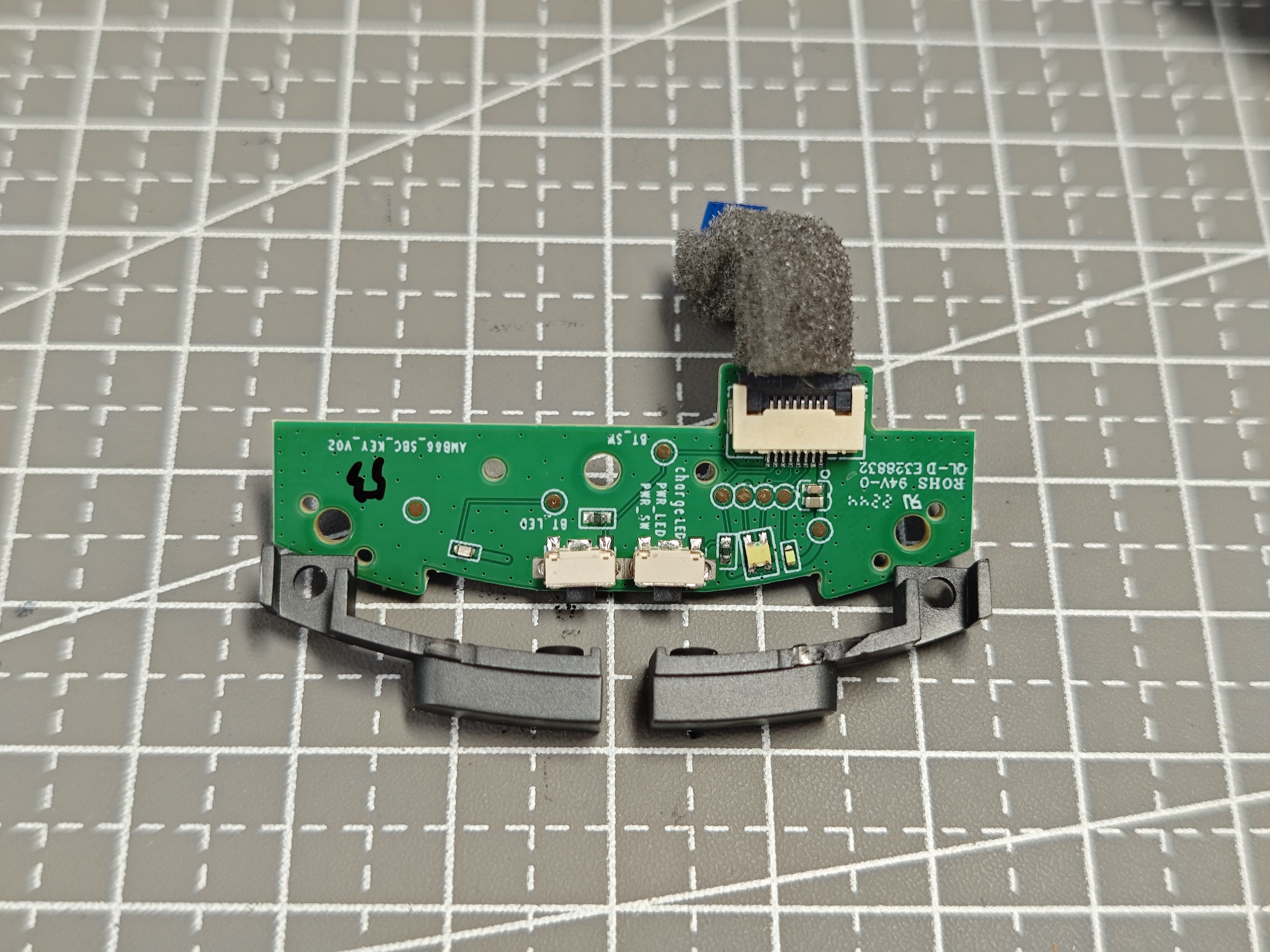

按键采用直压悬臂式结构:按键一端固定,另一端可活动,结构简单,占用空间小,能实现较好的按压手感。
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIyMTY=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIyMTI=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect

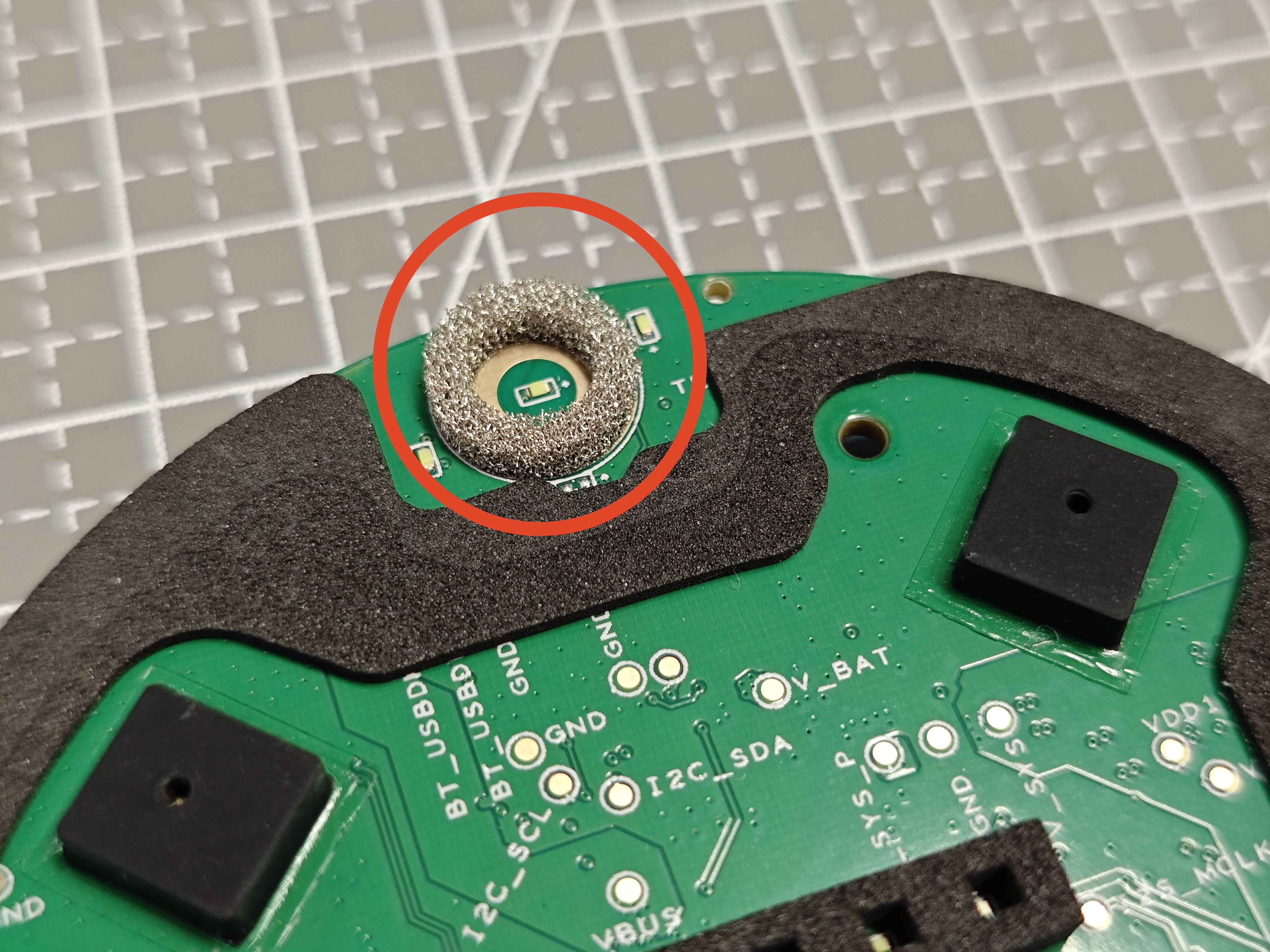

顶部按键采用导电海绵来实现触摸功能,不需要设计复杂按键结构导致噪音产生影响拾音效果,也保证了透光性。
产品拆解-思必驰AI全向会议麦克风(图ZMTUxNzIyMjA=) - 观点 - 站酷设计师造型食堂原创素材 - 站酷ZCOOL
Collect
