POE防雷二合一网络浪涌保护器的行业应用方案

POE网络防雷器（PoE SPD）：用于IEEE 802.3af/at/bt 供电的以太网线路（数据对+供电对）上的浪涌/雷击过电压保护装置，通常采用RJ45接口，兼顾数据传输完整性与直流供电安全。

二合一网络浪涌保护器：指同时对“网络信号线 + 直流/交流电源线”或“差模+共模”两类路径进行一体化防护的装置。广义上也包括“单只设备内部集成数据线与PoE电源线保护”方案。

适用标准：IEC/EN 61643-21、GB/T 18802.21、YD/T 1542、ITU-T K.21/K.45 等低压信号/通信线路浪涌保护标准；网络性能参考IEEE 802.3系列协议。

多级限压+泄放组合：

一级泄放器件（如气体放电管 GDT、放电管+TSS）：承受大能量，负责快速分流至地；

二级限压器件（如高能TVS、MOV、SIDACtor）：在一级动作后继续钳位残压，保护后级设备端口；

三极/四极保护拓扑：通过共模+差模组合，兼顾线-地、线-线过电压抑制。

高速信号保持：采用低电容（≤3 pF）TVS阵列、匹配阻抗设计（100 Ω差分）与低插入损耗结构，确保1000Base-T/2.5G/5G/10G以太网带宽不受影响。

PoE供电路径保护：对供电对线（Mode A: 1/2,3/6；Mode B: 4/5,7/8；4PPoE全四对）采用更高Uc的TVS/MOV（常见额定60 V~75 V），并保证不影响DC供电连续性与PSE侦测握手。

放电路径与接地：SPD内部将泄放电流通过最短路径引至PE端，要求安装时保证接地引线短、粗、直（≥4 mm²铜线，长度<0.5 m）。

RJ45进出 + DC端子/防雷器一体化：一台设备内含RJ45 PoE线路保护模块 + 额定48~57 V DC电源输入保护模块。

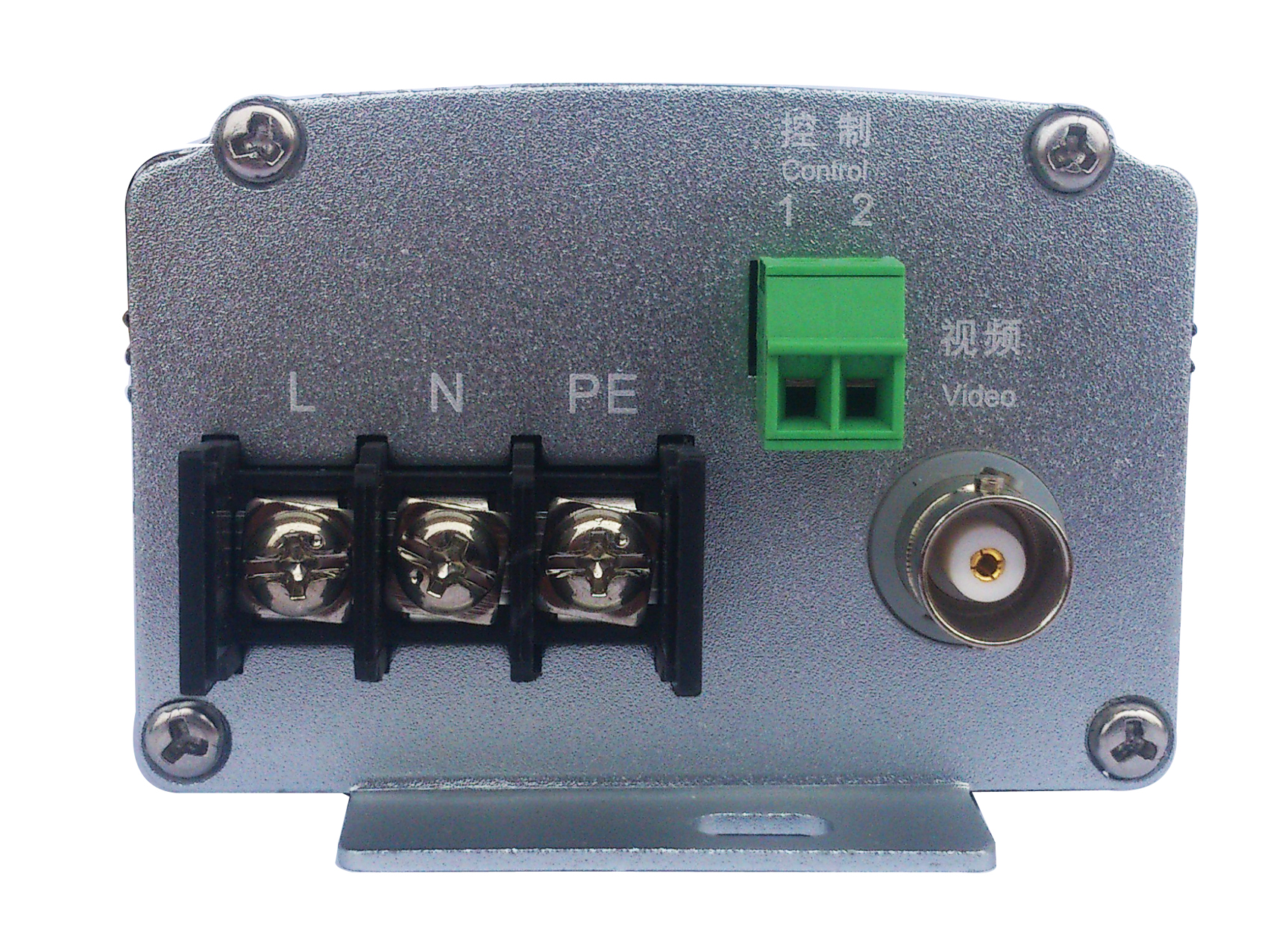

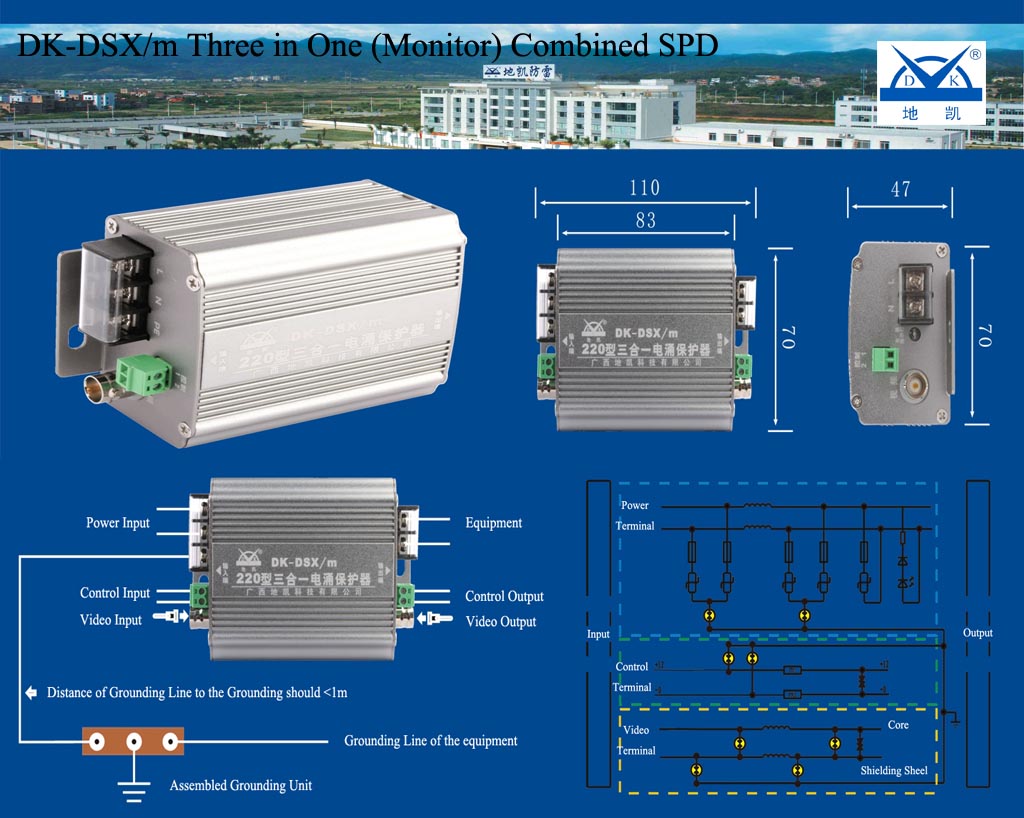

RJ45进出 + AC 220 V电源保护模块：适用于小型前端箱体，将摄像机/无线AP的AC适配器与网络线统一防护。

多端口汇聚型：8/16/24口RJ45+PoE口集中保护，适合汇聚交换机前端。

户外防水盒集成型：集防雷器、光纤收发器、PoE分离器、供电模块于一体，减少现场连线数量。

LPZ0A/0B → LPZ1 → LPZ2 分区原则：

室外网线/电源线进入建筑前端设一级泄放SPD；

设备前端（交换机/PSE/IPC）设二级限压SPD；

机房总接地网与SPD地端做等电位连接，接地电阻≤4 Ω（通信机房可≤1 Ω）。

5.1 单点前端设备（IPC摄像机）部署示例

室外杆塔顶端摄像机 →（防水接线盒内放置RJ45+PoE二合一SPD）→ 室外网线 → 建筑引入处一级RJ45 SPD → 交换机/监控主机前端二级SPD

若为直流供电摄像机：

DC 12/24 V电源线进入摄像机前设DC专用SPD；

如采用二合一设备，则RJ45与DC共箱防护。

5.2 无线AP/小基站部署示例

屋顶/廊道AP：

AP附近防水盒内放置PoE二合一SPD；

垂直走线进入机房处再设一级RJ45 SPD；

机房PoE交换机端口前设模块化RJ45 SPD或机架式汇聚SPD。

5.3 工业现场（PLC/IPC/工控交换机）

室外传感器/摄像头采用PoE供电，现场控制柜内将RJ45口接入DIN导轨式二合一SPD；

控制柜电源母排上加装 Class II/III 电源SPD，与信号SPD共接地。

5.4 智慧路灯/智能安防杆

杆体内汇聚：交流输入 → AC SPD；交换机/分离器 → RJ45/PoE SPD；

通过共箱组合减少占用空间与接线复杂度。

6.1 安防监控（IP Camera）

痛点：室外摄像机分布广、供电与数据同线传输，极易受雷感应。

方案：

每个摄像点位使用IP65防护等级的PoE二合一SPD；

杆体内PE点与SPD地端最短连接；

机房汇聚交换机前端采用机架式24口RJ45 SPD；

与视频存储服务器配置电源SPD，统一接地。

参数建议：

PoE端 Uc≥60 V，Imax≥10 kA；

数据端 Up≤100 V，带宽≥250 MHz；

SPD响应时间≤1 ns。

6.2 智慧园区/楼宇网络

痛点：楼宇间长距离网线、园区POE AP密集。

方案：

楼与楼之间的弱电井出口设一级RJ45 SPD；

每层弱电间交换机端口前采用模块化RJ45 SPD；

室外AP点位使用二合一SPD并选用防水外壳；

建立等电位连接系统，弱电间PE母排与总等电位排可靠连接。

6.3 轨道交通/铁路通信系统

痛点：线路长、雷暴区多、电磁环境复杂。

方案：

区间AP、对讲终端、摄像头采用二合一SPD；

通信机房内采用机架式集中保护与光电隔离联合使用；

采用多级保护及LPZ分区策略，确保信号稳定。

6.4 石化/能源/风电场

痛点：易燃易爆环境，现场设备数量庞大且分散。

方案：

防爆型防雷盒（Ex d）内集成PoE二合一SPD；

接地系统采用环形接地网，电阻≤1~2 Ω；

与DCS/SCADA系统间做光电混合传输，关键节点SPD+光纤隔离。

6.5 智慧农业与远程监测

痛点：室外环境恶劣，设备维护困难。

方案：

使用集成太阳能供电+PoE分配+SPD的一体化箱体；

采用IP67等级，预留接地桩；

定期巡检SPD劣化指示（状态窗口/遥信触点）。

确认网络速率与PoE等级：

100M/1000M/10G？PoE af(15.4 W)/at(30 W)/bt(60~90 W)？

确定浪涌等级：依据当地雷暴日、线路长度、安装环境（室外/室内）。

一般室外杆体建议Imax≥10 kA，机房内部Imax≥5 kA。

匹配接口与安装方式：

RJ45直通式、模块式（打线端子）、屏蔽/非屏蔽、DIN导轨、19"机架。

验证残压与设备耐压：

交换机端口一般耐受80~150 V的瞬态，故Up宜≤100 V；

PoE供电线耐受可按1.2×输出电压计，Up控制在200 V以内。

接地与布线设计：

接地线长度L每增加1 m，残压增加约1~2 kV（估算），故必须最短直线接地；

接地与等电位排连接，避免“悬浮地”引入反击。

选型实例

场景：室外IP摄像机（IEEE 802.3at，30 W），距离机房120 m。

建议型号：RJ45千兆PoE二合一SPD，Uc(data)=6 V，Uc(PoE)=60 V，Imax=10 kA，Up(data)≤100 V，IP65外壳。

机房端：24口机架式RJ45 SPD，Imax=5 kA，Up≤120 V。

电源侧：机房总配电箱安装Class II 40 kA电源SPD。

8. 施工与维护要点

安装步骤：

断电并确认线路标识；

依据箭头/IN-OUT方向接入RJ45；

将SPD地端可靠连接至接地排；

检查插入损耗（可用Fluke测试仪），确保链路通过；

恢复供电并验证PoE供电正常。

接地要求：

接地电阻：通信/IT机房≤1 Ω，普通建筑≤4 Ω；

接地线截面积≥4 mm²铜线或≥16 mm²铝线。

巡检与更换：

SPD带有失效指示窗口/遥信端子时，应接入监控系统；

每年雷雨季前后做抽检，发生一次大雷击后建议更换关键点位SPD。

文档与标识：

施工后整理“SPD布点图”、“接地拓扑图”、“测试记录表”；

标明型号、安装日期、责任人，方便后续维护。

Q1：安装SPD后PoE不供电？

检查SPD是否满足PSE检测要求（漏电流过大会导致检测失败）；确认接线顺序、IN/OUT方向是否正确。

Q2：千兆链路速率降为100M？

可能是SPD带宽不足或内部阻抗不匹配；检查网线质量和接插件屏蔽是否良好。

Q3：多级SPD如何防止“反击”？

控制级间距离，确保上级泄放、下级限压，地线等电位；必要时加入隔离/滤波模块。

Q4：能否用光纤替换网线彻底解决？

光纤可避免雷感应在数据侧的引入，但PoE供电仍需铜缆；或采用光纤+本地DC供电，DC侧同样需要SPD。
