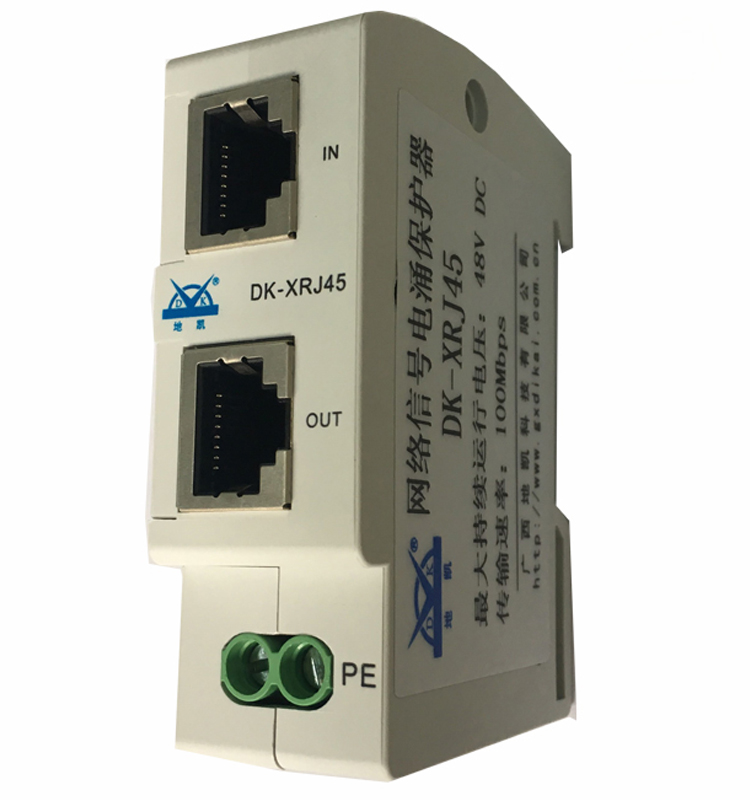

PoE以太网防雷浪涌保护器的原理、部署与应用方案

随着以太网技术和IP设备的广泛应用，特别是在安防监控、无线AP、工业控制、智能建筑等场景中，越来越多设备采用PoE（Power over Ethernet）供电技术实现数据与电源共缆传输。这种传输方式虽然极大地降低了布线成本，提高了施工效率，但也让设备更容易在雷电或电涌干扰下遭受损坏。

为此，PoE以太网防雷浪涌保护器（以下简称PoE防雷器）成为系统不可或缺的保护环节。

将从其工作原理、关键作用、接线部署方式及各行业解决方案等方面进行系统讲解，配以专业参数和符合GB标准的详细说明，帮助工程技术人员科学部署防雷保护方案。

1. PoE技术概述

PoE技术指的是在网线中同时传输直流供电电源和以太网数据信号，根据IEEE标准分为：

IEEE 802.3af（最大功率15.4W）

IEEE 802.3at（PoE+，最大功率30W）

IEEE 802.3bt（PoE++，最大功率60W-90W）

常见供电方式有：

端跨供电方式（End-span）：使用网口1/2和3/6脚传输数据和电源；

中跨供电方式（Mid-span）：通过4/5和7/8脚传输电源。

这也意味着一个PoE口上同时承载高频信号与直流电源，在雷击或电磁干扰时极易同时损坏电源模块和网络通信芯片。

2. 防雷浪涌的原理

PoE防雷器主要通过限压、泄放电流和隔离原理实现防护，其核心组件包括：

气体放电管：在雷电浪涌达到击穿电压时导通，将大部分雷电流快速引入接地系统；

瞬态抑制二极管（TVS）：对剩余电压进行快速钳制，限制在安全电压范围；

共模/差模电感耦合滤波器：进一步抑制传导干扰和耦合雷击电压；

功率路径限流电阻/TVR：对PoE供电线路进行过电压/电流抑制。

作用总结如下：

电源保护：防止供电电源（DC）通过PoE线路耦合雷击或电涌干扰

数据保护：抑制差模雷击电压损坏交换芯片、摄像头芯片等弱电端口

共模保护：抑制信号线与地之间高压差异，保障整体系统稳定

接地保护：快速泄放浪涌电流至地网，防止反击伤害设备

1. 安装位置建议

部署在网线进入受保护设备之前（例如网络摄像机前端、无线AP前端）；

靠近室外暴露点的设备必须优先安装，如高杆监控、楼宇外墙设备；

网络交换机集中区也建议配置PoE浪涌保护器做系统级防护。

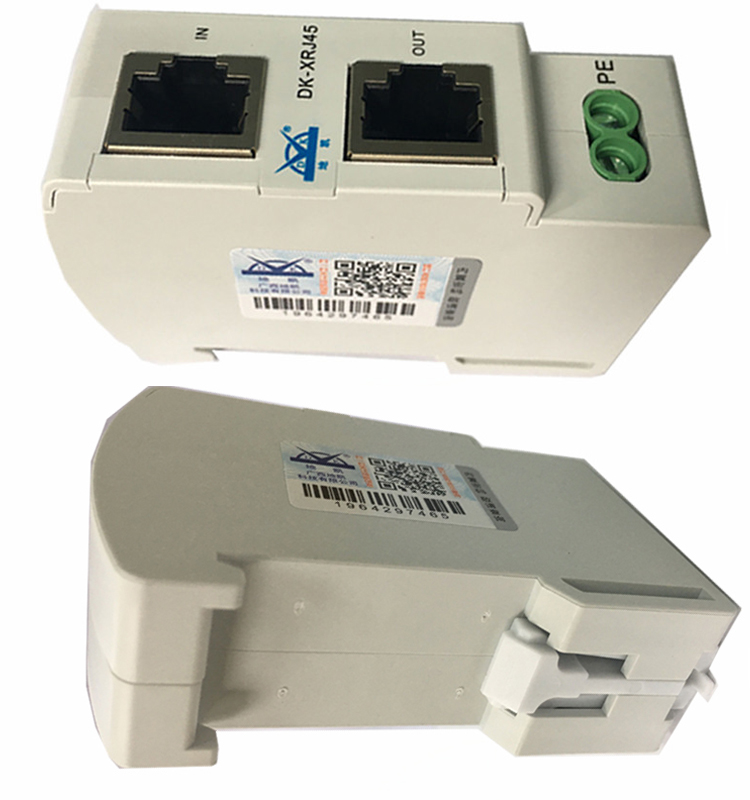

2. 接线方式（以RJ45接口为例）

1、2针脚接口，数据 + PoE正极

3、6针脚接口，数据 + PoE负极

4、5针脚接口，PoE正极（Mid-span）

7、8针脚接口，PoE负极（Mid-span）

配有独立接地端子，要求接地电阻值符合以下标准：

防雷接地电阻：≤4Ω（根据《GB 50057-2010 建筑物防雷设计规范》）

接地导线：≥4mm²黄绿双色铜线，长度≤1.5米为佳

3. 安装注意事项

不得将PoE防雷器串接于非PoE端口，避免功率不匹配；

若使用非屏蔽网线，接地效果不佳，建议使用FTP或SFTP屏蔽线缆；

PoE供电交换机同样可配置总线级防雷模块（PoE Patch Panel）；

每根网线只能使用一个防雷器，禁止共用或并联方式安装。

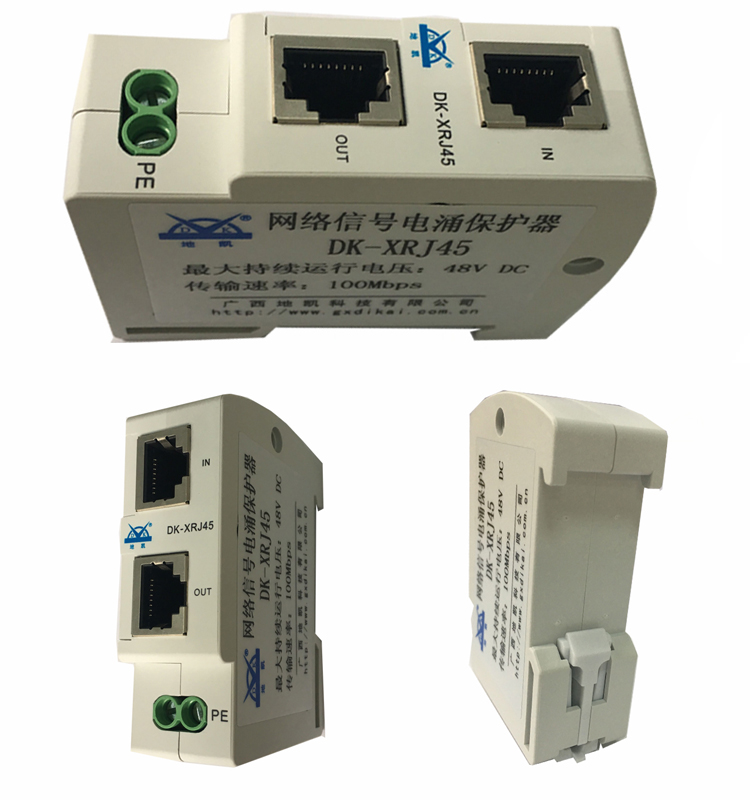

以下为一款符合国家标准的千兆PoE防雷器（6KV级）示例参数：

产品型号：DKPoE1000/6KA

接口类型：RJ45，屏蔽式8P8C

网络传输速率：10/100/1000 Mbps全兼容

PoE供电标准：IEEE 802.3af / 802.3at / 802.3bt

最大工作电压（电源：60V DC（适配PoE++标准）

限压水平（Up）：数据线：≤100V，电源线：≤80V

通流容量（Imax）：6kA（8/20μs）

响应时间（tA）：≤1ns

插入损耗：≤0.5dB（100MHz）

接地方式：单点接地（独立地线）

工作温度范围：-40℃ ~ +85℃

防护等级：IP20，适合配电箱内部安装

执行标准：GB/T 18802.21-2016，IEC 61643-21:2012

1. 安防监控行业

场景痛点：前端摄像头多数安装于室外高杆或外墙，易受直击雷或感应雷影响；

解决方案：

每个摄像头安装独立PoE防雷器；

楼顶交换机配套安装机架式PoE Patch Panel防雷模块；

室外引线使用SFTP屏蔽双绞线；

接地系统与防雷地网共用并保持≤4Ω；

部署示意：

NVR/PoE交换机 --> 室外网线 --> PoE防雷器 --> 摄像头（带金属壳体接地）

2. 无线Wi-Fi覆盖与AP系统

场景痛点：AP设备常部署于人行道、公交站顶棚、户外灯杆等高位；

解决方案：

每个PoE供电AP部署防雷器；

控制中心网络主干部署光电隔离+综合SPD系统；

天线馈线采用天馈浪涌保护器并共地；

防雷器接地线与AP设备外壳接地共用，形成低阻抗等电位；

3. 智慧城市与交通系统

场景：ETC车道系统、交通诱导屏、道路监控系统均采用PoE技术；

方案建议：

所有道路边设备配PoE防雷器；

地感线圈与信号系统需做独立信号SPD隔离；

交换机与中心控制室做冗余SPD防护；

建议地网设计为等电位接地网络；

4. 工业自动化与远程控制系统

场景：如风力电站、边缘数据采集设备等需远距离布线；

防护措施：

长距离PoE供电线路推荐分段设置浪涌保护器；

工控PoE交换机使用DIN导轨式模块；

所有防雷模块须接入工业接地网，要求接地电阻≤1Ω；

在现代网络传输系统中扮演着“最后一道防线”的关键角色。特别是在雷击高发区域、设备密集室外环境中，PoE防雷器的科学选型与规范部署不仅能大幅度减少雷击损坏率，更是保障通信系统可靠运行的基础保障。
