安防监控防雷器与机房主机信号浪涌保护整体解决方案

随着安防系统日益智能化、网络化，其在城市治理、交通管理、工业监控、金融系统以及数据中心等多个领域承担着关键的信息采集与传输任务。雷电干扰对安防系统稳定运行构成重大威胁，尤其是在雷暴多发地区和设备密集场景中，雷击浪涌往往会导致监控画面中断、设备烧毁、存储系统崩溃，甚至影响到整个安防网络的稳定性。为了确保系统可靠性，配置科学合理的防雷方案成为安防工程设计中的重要组成部分。

将从安防监控防雷器、机房主机防雷器的选型要点出发，系统分析信号浪涌保护器在安防领域的应用解决方案，助力安防系统实现全面电磁防护。

安防监控系统包含前端摄像设备、传输线路、中控平台（机房）及供电系统等多个环节，系统结构分布广、连接复杂，易受到雷击感应、电磁感应和地电位反击的共同影响。典型防雷需求包括：

摄像头防雷：部署在高处、露天环境下的摄像机最易成为雷击感应源，需配置前端信号和电源防雷器。

视频信号传输保护：如采用同轴或光电复合缆方式传输视频、控制与音频信号，需在传输两端加装信号防雷器。

供电线路防雷：确保POE交换机、电源箱、摄像机电源口等不被浪涌破坏。

中心机房设备保护：录像主机、服务器、网络核心交换机等为核心资产，需部署高性能电源、网络接口和天馈系统防雷器。

RS485/RS232/控制信号保护：用于控制球机云台、红外探测器等外设的通讯接口，属于低压弱电信号，需专用信号防雷模块保护。

针对安防监控系统的特性，选择合适的防雷器产品需从以下几个方面综合考虑：

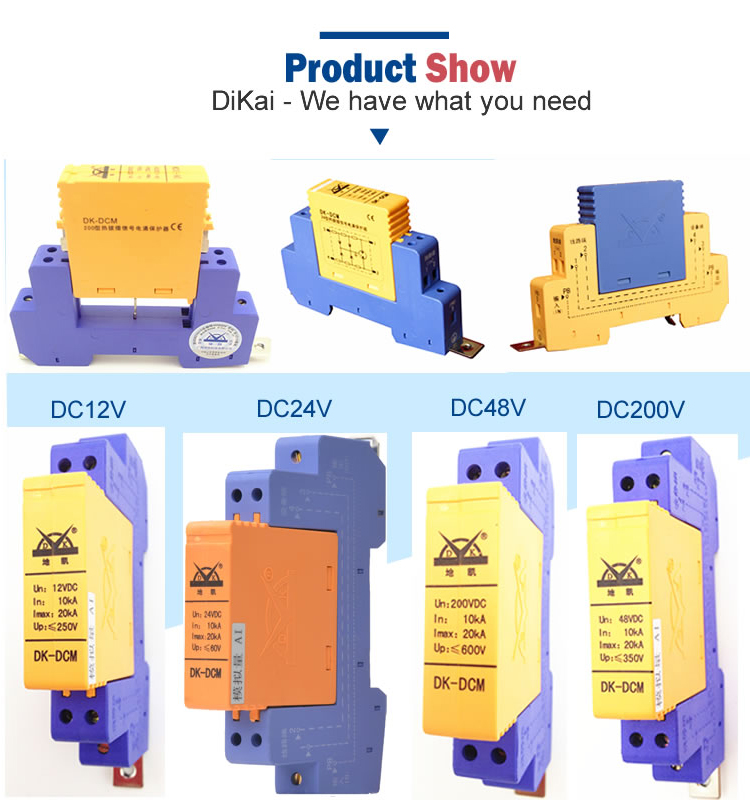

1. 电源防雷器（SPD）选型

主要用于保护供电线路和摄像头、交换机、存储主机等设备的交流输入。

分类：可分为一级（B级）、二级（C级）、三级（D级）电源防雷器。

安装位置：

一级SPD：安装在建筑物主配电箱，用于防止外部直击雷和感应雷。

二级SPD：安装在分配电箱处，为室内设备提供更精细保护。

三级SPD：安装在设备前端（如摄像头电源端），提升局部保护能力。

选型参数：

标称放电电流（In）：不低于5kA，主机侧建议使用20kA及以上；

最大放电电流（Imax）：前级需选择≥40kA；

响应时间：<25ns；

工作电压：应与供电电压匹配，如220V AC/48V DC/24V DC等。

2. 视频信号防雷器选型

用于同轴视频信号保护，防止雷电通过视频同轴缆侵入录像设备。

接口类型：BNC接口为主，支持PAL、NTSC等视频信号。

工作频宽：需满足5MHz~10MHz的视频带宽；

电压抑制值：应小于设备耐压值，常见为5V~12V之间；

选型建议：建议安装于摄像头和录像主机两端，双向保护。

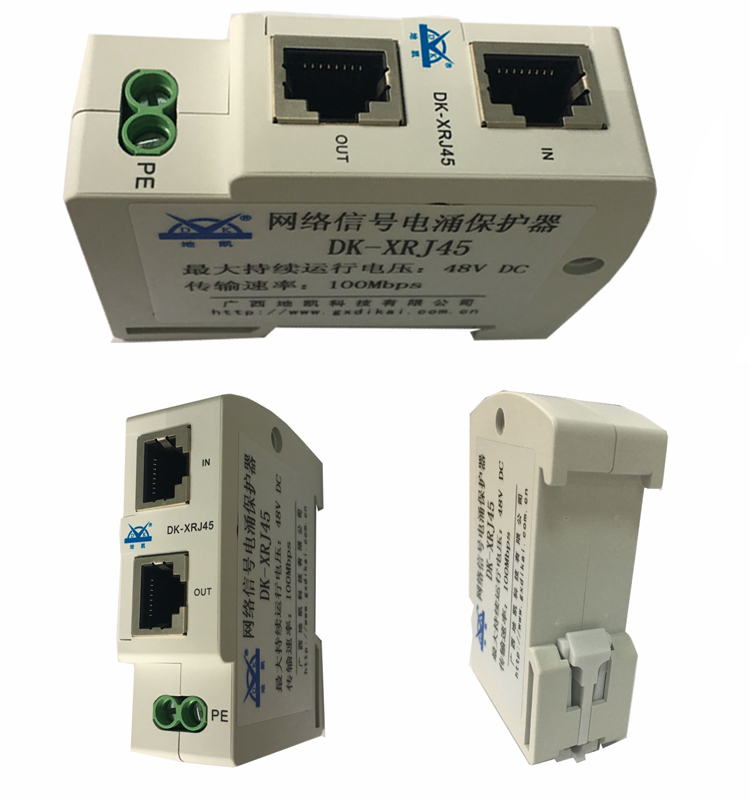

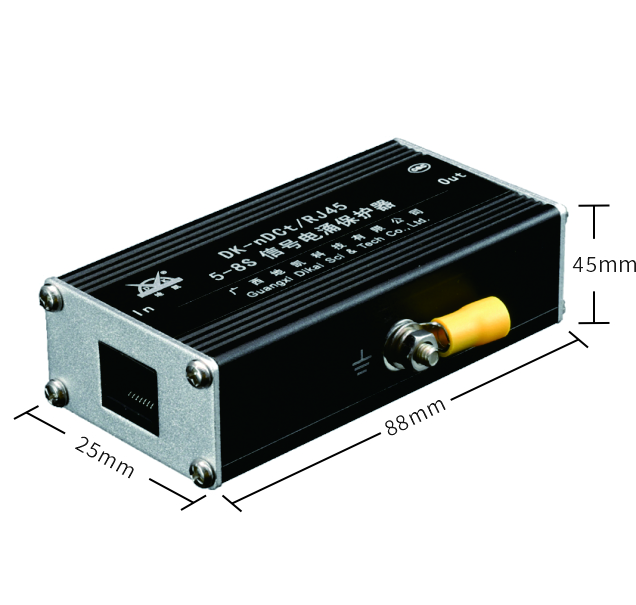

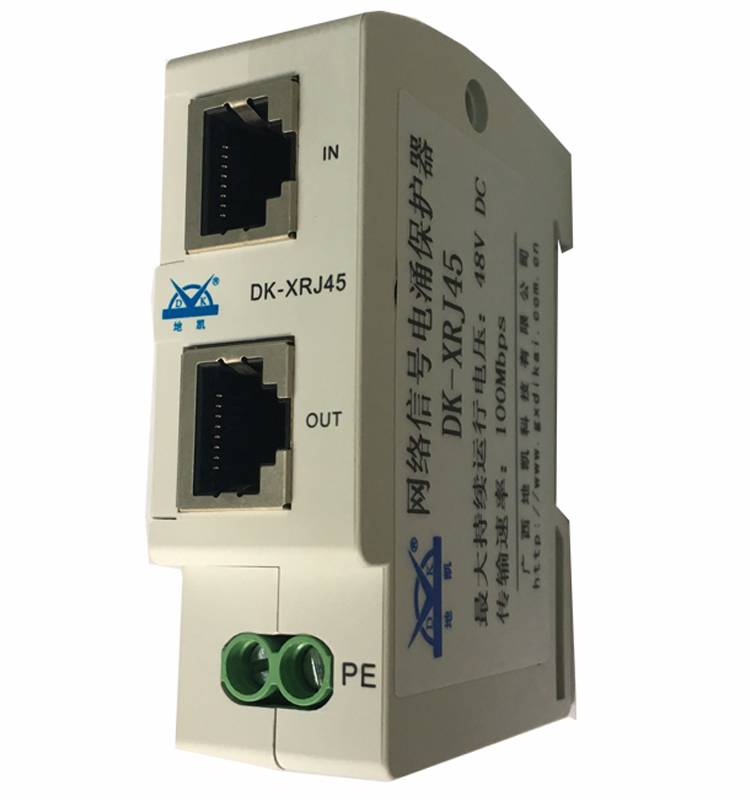

3. 网络信号防雷器（RJ45防雷器）

用于保护网络摄像头、NVR、核心交换机等网络接口设备。

接口类型：RJ45，需支持百兆或千兆网络；

保护线数：至少保护4对双绞线（8线全保护）；

抑制电压：≤5V~15V；

传输速率：100Mbps/1000Mbps；

响应时间：<1ns；

安装位置：在网络摄像头附近、交换机输入口设置防雷模块。

4. 控制信号/RS485防雷器

用于RS485、RS232、开关量、音频线等低压信号接口的防护。

传输方式：RS485/232为差分信号，需专用防雷模块；

保护电压等级：保护电压应匹配信号工作电压，如5V、12V等；

阻抗匹配：避免防雷器对总线阻抗造成干扰；

接口类型：常见为端子接线/DB9接口。

安防系统的核心机房（如监控中心）承载存储、图像识别、报警联动等任务，对防雷器性能要求更高。

1. 电源防护

推荐采用二级+三级组合保护：

二级安装于机房交流配电柜；

三级SPD安装于服务器电源插座或配电条；

选型参数：

工作电压：AC220V；

In≥10kA、Imax≥40kA；

残压值（Up）<1.5kV。

2. 网络信号防护

对RJ45口的录像主机、视频管理服务器需加装网络防雷器；

使用屏蔽网线时，确保屏蔽层接地良好；

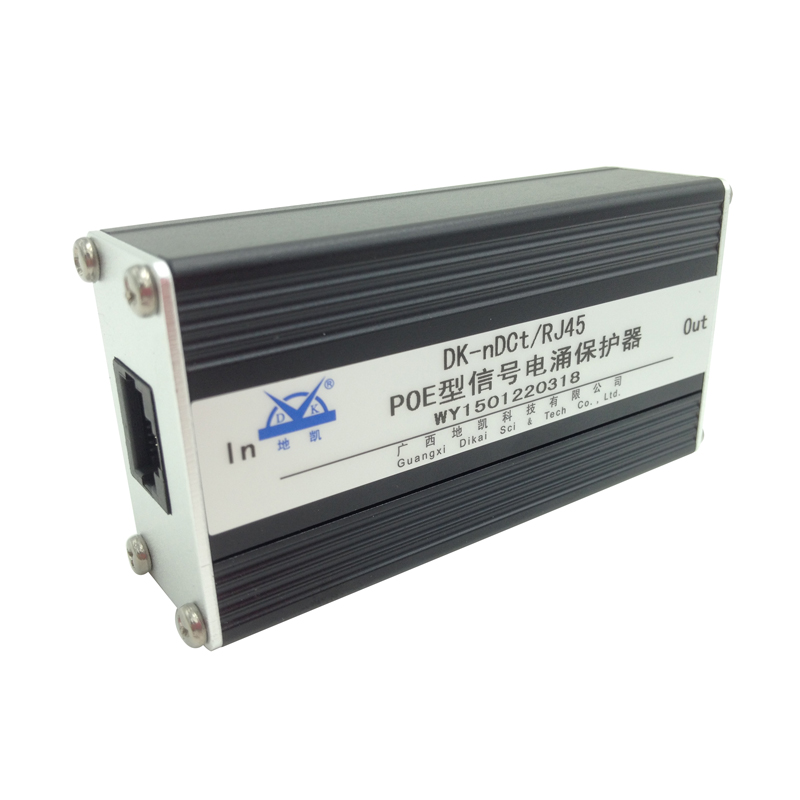

建议选择通过POE供电的网络防雷器（带POE兼容功能）。

3. 天馈系统防护（如有无线监控）

无线天线需安装天馈信号防雷器；

接头类型应与射频设备匹配（如N型、SMA）；

需具备接地端子，优先选择气体放电管型产品。

信号防雷器的部署是构建完整防雷体系的关键一环，不同行业场景需采用定制化方案，以下为典型应用场景及推荐配置：

1. 城市智能安防系统

部署特点：摄像头密集，布线复杂，分布在路灯杆、交通灯、广场；

推荐方案：

每个摄像点配置一套电源+视频信号+RJ45+RS485四合一防雷器；

配电箱设置集中接地排；

视频主干线两端配置视频信号SPD。

2. 工业厂区监控系统

特点：干扰强、电机设备多、地网电位波动大；

推荐方案：

使用隔离式POE网络防雷器；

加装RS485控制防雷模块保护球机；

网络中心交换机采用高性能千兆RJ45浪涌保护器；

地线采用等电位连接方式统一布设。

3. 数据中心与金融机构

要求高：数据安全性强，主机不能宕机；

防护措施：

各主机设备设置单独插座型SPD；

所有数据线路设置信号SPD（RJ45、RS232）；

接地系统设计接地电阻≤1Ω，确保残压释放通畅；

采用模块化SPD监测设备状态。

4. 校园/园区智能安防系统

部署范围广：跨楼宇、楼栋集中管理；

推荐策略：

每栋楼设置二级电源SPD；

视频信号通过光电混合缆传输，设置光端机保护SPD；

网络通过单模光纤传输，弱电室设置电源+网络二合一SPD。

以太网 (交换机、NVR、服务器)：

SPD 类型： 机架式 (多口) 或单口 RJ45 SPD。

关键指标： 支持传输速率 (100M/1000M/10G)，Up ≤20V (线对线)，Up ≤1.5kV (线对地)，低插入损耗和低延迟。

应用： 保护进出机房的网线端口、核心交换机端口、服务器网卡、NVR 网络口。

光纤线路 (间接保护)：

方案： 光纤本身不导电，无需直接 SPD。但金属加强芯、铠装层、光端机金属外壳在入户/入机房处必须可靠接地。光端机的电源和金属接口 (如 RJ45) 仍需安装对应 SPD。

是保障视频稳定传输与系统连续运行的关键环节。科学选型电源浪涌保护器、视频信号SPD、网络RJ45防雷器和控制信号SPD等多类产品，并结合具体系统拓扑结构进行系统部署，能够有效降低雷电引发的设备损坏风险。
