RJ45网线信号浪涌保护器专业解析及行业应用方案

在信息化飞速发展的今天，网络设备已成为各类系统的核心组件，无论是在工业控制、智能建筑，还是在视频监控、通信基站中，RJ45接口的网络连接广泛应用。然而，雷电及电涌带来的高能瞬态电压极易通过RJ45网线入侵设备端口，造成设备损坏、通信中断甚至系统瘫痪。因此，

成为保护弱电系统安全运行的重要手段。

RJ45浪涌保护器，也称为以太网防雷器、网络浪涌保护器或网口防雷器，是专门用于RJ45接口的数据线保护设备。其核心作用是防止雷电感应、电磁干扰、操作过电压等瞬态冲击电压通过网线传导到网络通信设备（如交换机、路由器、NVR、PLC、摄像头等），从而保护下端设备的RJ45端口及内部电路不被击穿或干扰。

主要特点：

支持千兆或百兆传输，符合Cat5e/Cat6/Cat6a线缆标准；

插入损耗低、信号不失真；

响应时间快（<1ns），在雷击瞬间释放能量；

多级保护结构：典型为气体放电管+TVS二极管+共模/差模保护。

正确安装是保障浪涌保护器效能的关键。以下是工程实践中的核心步骤与注意事项：

位置选择：靠近被保护设备

最佳位置： 浪涌保护器应安装在被保护设备（如交换机、服务器、摄像头）的RJ45端口前端。通常置于机柜内设备密集处，或室外设备进线口。

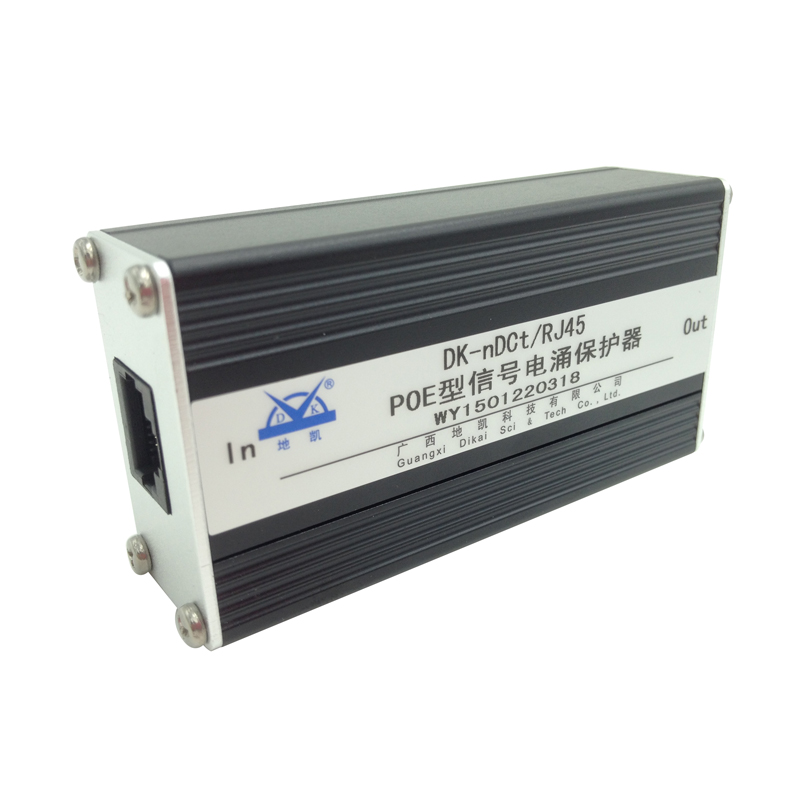

串联接入： 浪涌保护器是串联在网络线路中的。外网线接入保护器的“IN”（输入）端口，再用短跳线连接保护器的“OUT”（输出）端口至设备网口。

接地：生命线，至关重要！

专用接地端子： 保护器都配有接地端子（通常标有 “GND” 或接地符号）。

低阻抗接地： 使用尽可能短（建议小于0.5米）、截面积足够（建议≥4mm²） 的多股铜芯线，将接地端子连接到合格的接地系统上。

接地质量： 接地电阻应符合规范（通常要求≤4Ω或≤10Ω，具体看应用场景标准）。这是泄放浪涌能量的唯一通道，接地不良将使保护器形同虚设，甚至可能引雷入室！务必确保机房或安装点有良好接地排。

线缆连接：

规范压接： 确保网线水晶头（RJ45接头）按照T568A或T568B标准规范压接，接触良好。

避免飞线/缠绕： 连接线（特别是保护器到设备之间的跳线）应整齐布线，避免过长或缠绕，减少干扰。

安装方式：

导轨安装 (主流)： 大多数工业级保护器设计为DIN标准导轨安装（35mm），便于在机柜内整齐排列和固定。

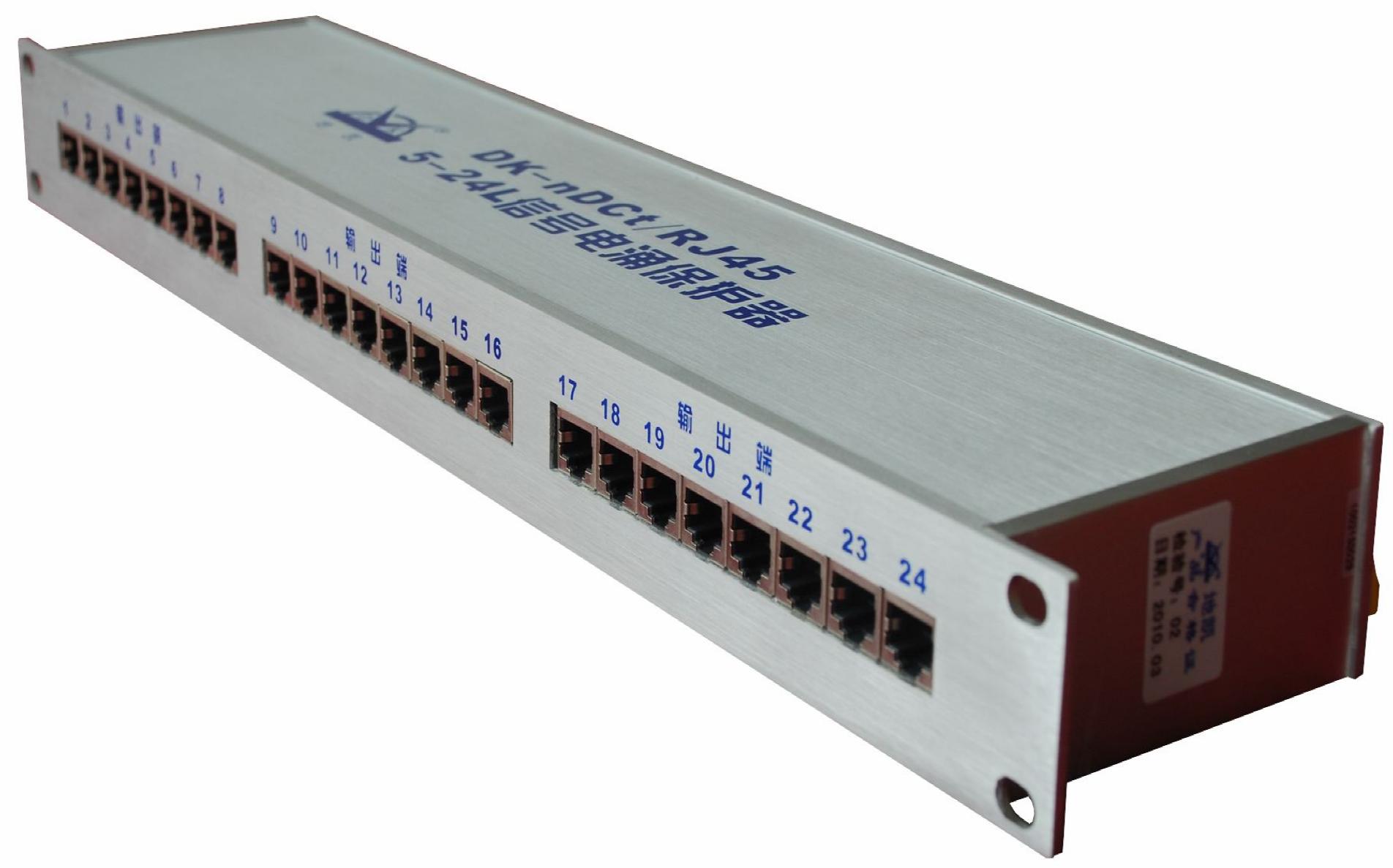

面板安装： 部分型号设计为安装在网络机柜的空白面板上。

桌面/壁挂： 小型或简易型保护器可能自带固定孔或底座。

RJ45浪涌保护器广泛应用于对网络稳定性有高要求的场景，是构建关键基础设施安全屏障的必备元件：

智能安防监控系统：

痛点： 室外摄像头、周界设备最易遭雷击，导致摄像头、NVR/DVR、交换机批量损坏。

方案： 在室外摄像头网线端口前安装专用防水型浪涌保护器（如带尾线型，便于摄像头端安装）；在监控机房交换机前端安装保护器；摄像机立杆需良好接地。

价值： 保障7x24小时不间断监控，避免雷雨季节设备大面积故障，降低运维成本。

工业自动化与控制系统：

痛点： PLC、DCS、工业交换机等设备极其敏感，工业环境电磁干扰复杂，浪涌可能导致产线停机、控制失灵，损失巨大。

方案： 在现场设备（传感器、IO模块）的以太网端口、控制室交换机/服务器端口部署高可靠性的工业级浪涌保护器。需关注保护器的工作温度范围、抗电磁干扰（EMC）能力及是否通过相关工业认证（如UL, CE Industrial）。

价值： 保障生产连续性，保护昂贵工业设备，防止数据丢失和误操作引发的安全事故。

智慧城市与物联网：

痛点： 大量户外部署的智能设备（智慧灯杆、环境监测站、充电桩、交通信号控制）暴露在复杂环境中。

方案： 在每个户外智能终端的网络接入点安装浪涌保护器，并确保设备箱体/杆体良好接地。采用适用于PoE供电的保护器（需同时保护信号线和电源线）。

价值： 保障城市关键感知层设备的稳定运行，提升公共服务可靠性和城市韧性。

数据中心与通信机房：

痛点： 核心设备价值高，宕机影响范围广。虽然主要防护在电源端，但网络端口防护同样重要。

方案： 在核心交换机、路由器、服务器的网络端口部署高性能、低插入损耗的浪涌保护器，作为机房综合防雷体系的一部分。关注保护器的带宽和数据传输速率支持能力（如Cat6/6A）。

价值： 为核心数据资产提供全方位防护，满足高可用性要求。

医疗信息系统：

痛点： 医疗设备（如影像设备、监护仪联网）精密且关乎生命安全，网络中断可能影响诊疗。

方案： 在关键医疗设备网络端口、护士站工作站交换机端口安装保护器。需选用低残压、高精度的产品，避免影响敏感医疗信号。

价值： 保障医疗设备安全稳定运行和患者数据连续性，支撑生命线系统的可靠性。

金融与办公网络：

痛点： 交易中断、办公网络瘫痪影响业务效率和客户体验。

方案： 在楼层交换机、关键服务器、重要工作站的网络端口部署保护器，特别是在建筑配线间（IDF）的设备端口。

价值： 保障业务连续性和办公效率，减少IT支持压力。

选择适合的RJ45浪涌保护器需综合评估：

网络类型： 支持速率（10/100/1000Mbps, 2.5G/5G/10G Base-T）、线缆类别（Cat5e/6/6A/7）。

保护标准： 符合IEC 61643-21、ITU-T K.45、YD/T 1542等标准。

防护等级： 通流量（kA）、限制电压（残压，越低越好）、保护线对（1/2&3/6线对，或4对全保护）。

接口类型： RJ45插座型（需跳线）或带尾线型（直连设备）。

PoE支持： 是否支持802.3af/at/bt PoE供电？保护器需同时处理信号和电源浪涌。

环境要求： 工作温度范围、防护等级（IP等级，尤其室外应用）、安装方式。

状态指示： 是否具备失效告警功能（如窗口变色）。

是信息网络安全的重要屏障，它在智能化城市、工业自动化、安防系统和关键通信基础设施中的地位日益突出。科学选型、规范安装、合理接地，才能真正发挥其保护作用，确保数据传输稳定、设备运行安全。
