藤蔓化教程--部分

第一次在站酷上上传教程，有不足之处还请大家指出。

图1《藤蔓化—破碎》

主要的制作软件的MAX与MAX的插件Guruware Ivy。这款插件大家可以在它的官网上查询和购买。官方也提供了一些简单的教程。安装插件的方式我这边就不说明了。

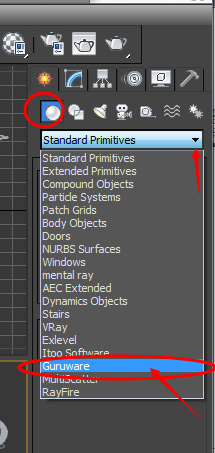

安装好之后，打开MAX，你可以在创建物体的下箭头里面找到Guruware。（如图2）点击Guruware，将创建的物体改为藤蔓，然后会出现gwIvy。（如图3）这个gwIvy就是藤蔓的种子，选择它在场景中单击可以创建一粒种子。创建好种子之后，就能够看到它的参数面板了。

（图2） （图3） （图4）

下面我就先讲解一下这个插件，从建模和材质两方面来讲解一下。

先从建模开始：

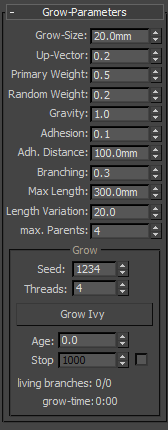

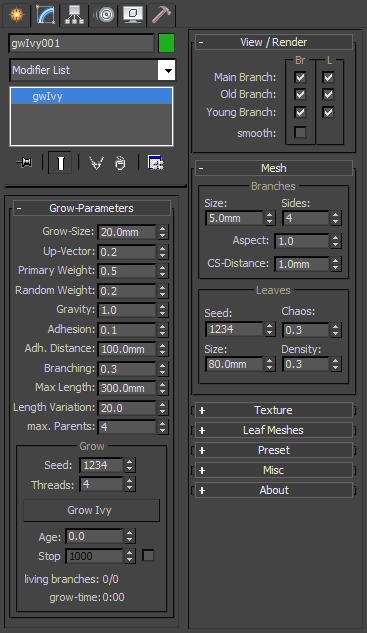

Grow-Parameters:生长参数：

 Grow-Size:设定每次增长的长度；

 Up-Vector:向上生长的数量（可以负值，即悬垂生长）；

 Primary Weight:沿之前增长方向的数量；

 Random Weight:随机增长的数量；

 Gravity:重力影响；

 Adhesion:支撑强度（吸附到周围物体的程度）；

 Adh.Distance:支撑起效的最大距离；

 Branching:分出新枝条的几率；

 Max Length:一个分支的最大长度；

 Length Variation:分支最大长度的变化程度；

 Max.Parents:母枝的最大数量(设为0则一直不分枝)；

 Seed:随机种子；

 Threads:使用多少CPU线程，最大值跟电脑的CPU/CPU核心数有关；

 Grow Ivy:启动/停止藤蔓生长；

 Age:藤蔓年龄，可以在生长完成之后再进行调节时间点，可以更好的得到您想要的效果；

 Stop at:勾选后可以设置生长的停止年龄；

 living branches：统计值，活枝条数量（只有活枝条能生长）；

 grow-time：统计值，总生长时间。

单击“Grow Ivy”按钮，藤蔓将开始生长，这里有一个很人性化的设计，就是在生长时你可以转动视口观察。

在生长完成之后，还可以对枝叶是否可见，以及枝叶的粗细大小数量进行调整。

View/Render与Mesh参数：

 这个的参数非常简单明了，Br枝条，L叶子。勾选则表示视图与渲染可见，不勾选则表 示视图与渲染不可见。

 Main Branch:主枝条；

 Old Branch: 同时有母枝和子枝的枝条；

 Young Branch：有母枝的枝条；

 Smooth：条网格平滑。

 Branches：枝条:

 Size：半径，用来控制枝条的粗细；

 Sides:边数，用来控制枝条的侧面边数，边数越大，越圆滑，损耗的内存也就越大；

 Aspect:方位，用来控制枝条的宽窄方位，（人认为没有什么作用，保持默认的1就好了。）

 CS-Distance:枝条交叠距离

 Leaves:叶片部分:

 Seed:随机种子，可随机指定叶片分布及朝向;

 Chaos:叶片朝向随机性；

 Size：叶片大小;

 Density：叶片密度;

讲完了插件的建模参数，接下来是材质部分

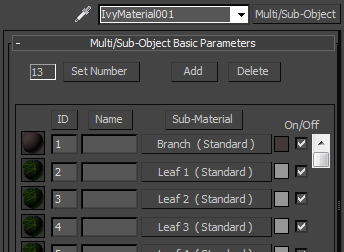

创建好的模型自动赋予了多维子材质。打开材质编辑器，用吸管吸取模型就可以得到藤蔓的材质，

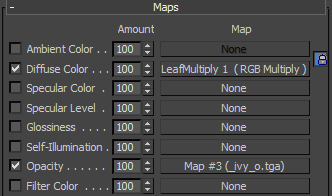

默认的材质中，第一个是枝条的材质，剩下的12个是叶子的材质。点击叶子材质，在漫反射通道里面会看到 RGB Multiply map 倍增贴图，在折射通道里边看到一张透明贴图。

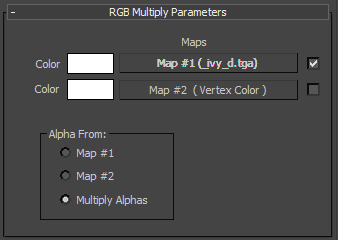

RGB Multiply map 倍增贴图中是一张叶子纹理和 Vertex Color 顶点颜色贴图。

叶子的纹理贴图默认是，可以根据个人需要进行更改。记住在更改叶子的纹理贴图的同时，要更改折射通道的透明贴图。

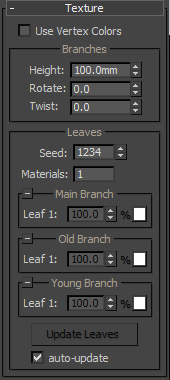

Texture参数：

 Use Vertex Colors ：顶点颜色是否开启；

 Branches：:枝条：

 Height：定义贴图高度，贴图会以此长度沿枝条方向重复排列；

 Rotate：旋转贴图角度；

 Twist ：沿枝条方向扭转贴图；

 Leaves：叶子：

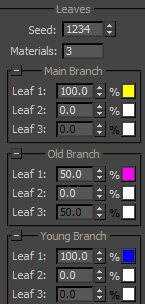

 Seed：随机种子，随机分配叶片的生长点；

 Materials：叶子使用的材质数量（与上面提到的多维子材质中叶片有12个材质相关）；

 添加叶子的使用材质数量，可以对下面的Main Branch、Old Branch、Young Branch 进行叶片不同材质色设定。

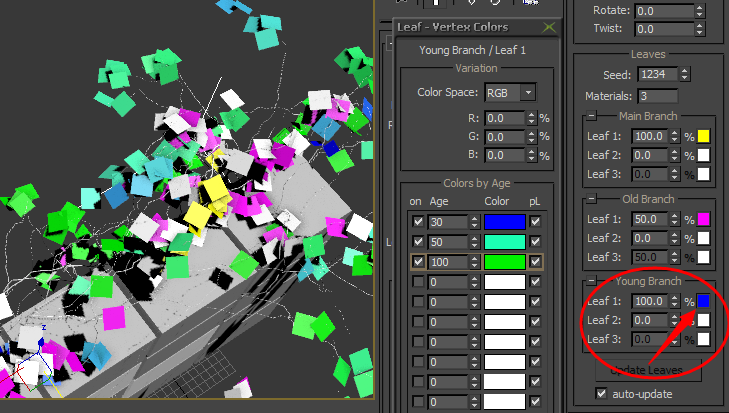

点击图中的颜色方块，可以弹出一个顶点着色卷展栏，可以根据修改年龄和颜色，来达到更多丰富的叶片颜色。用来制作叶子随着生长时间的不同，所呈现的颜色差异和衰老程度。

后面剩下的卷展栏分别是：

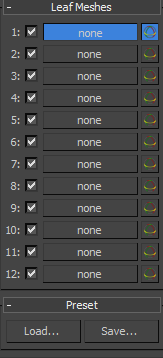

Leaf Meshes 叶网：用来控制叶片的呈现形式，是十字形还是米字型（不过这里点击没有反应，不知道是不是我软件的问题）；

Preset 预设：可以将设置好的参数保存出去，也可以加载预设好的参数；

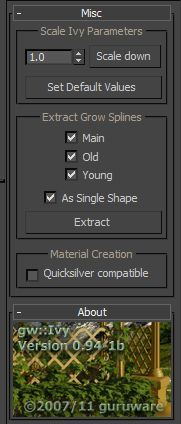

Misc 杂项：这里没有什么实际的作用，只是提取模型，保存默认，不用理睬；

About 关于：一些关于插件的信息。



上面是对藤蔓插件的参数进行了讲解。

接下来是《藤蔓化—破碎》的创作讲解。

从图中可以看出是一个藤蔓做的酒瓶生长出了一些枝条，而且枝条往一个方向生长。地面还有一些破碎。



制作过程：

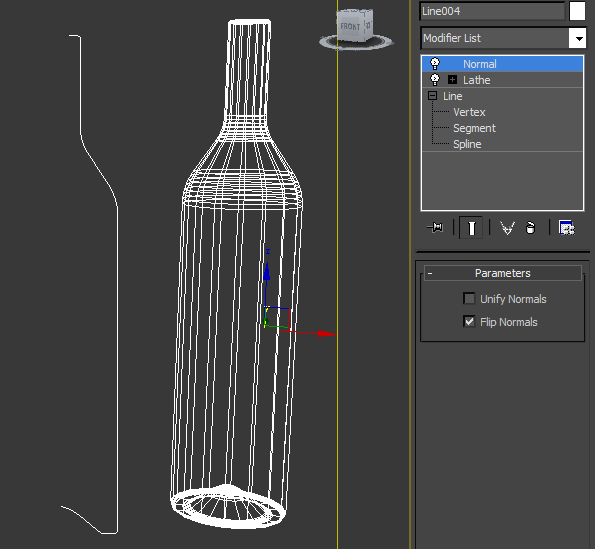

一、 用线画出酒瓶的侧面；

二、 添加车削命令，将轴调整到合适的位置，得到一个正常    的酒瓶；

三、 给得到的酒瓶添加一个法线反转命令，将酒瓶的里外对    调一下，因为后面我们不需要这个酒瓶，所以不用做厚    度；

四、 在创建好的酒瓶的瓶底添加一个种子，（创建方法，参    照上面插件的介绍）；

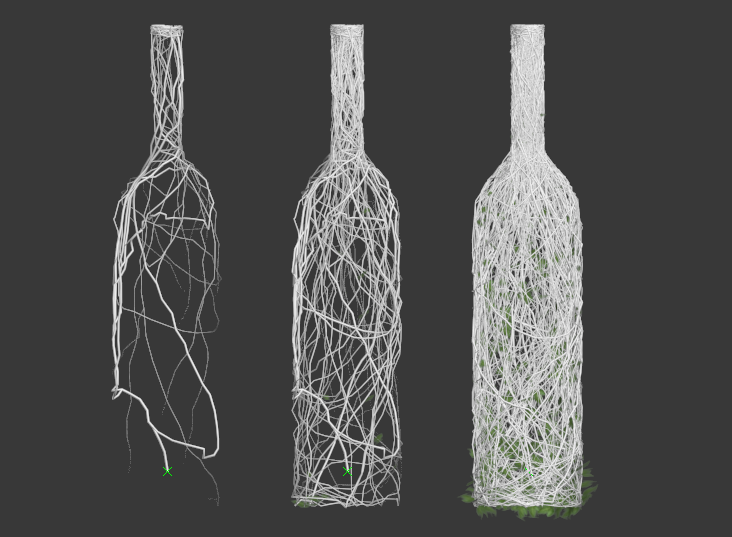

五、 将种子的参数设置好之后，就可以点击“Grow Ivy”，    开始计算了，当你发现生长不对的时候，可以暂停，然    后继续修改参数，继续生长，直到你满意为止；

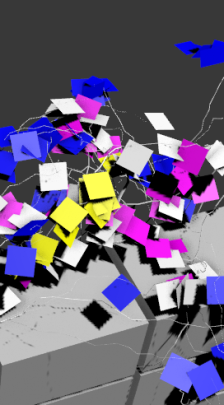

六、 生长到了合适的时候，可以手动停止，得到上图的结果；

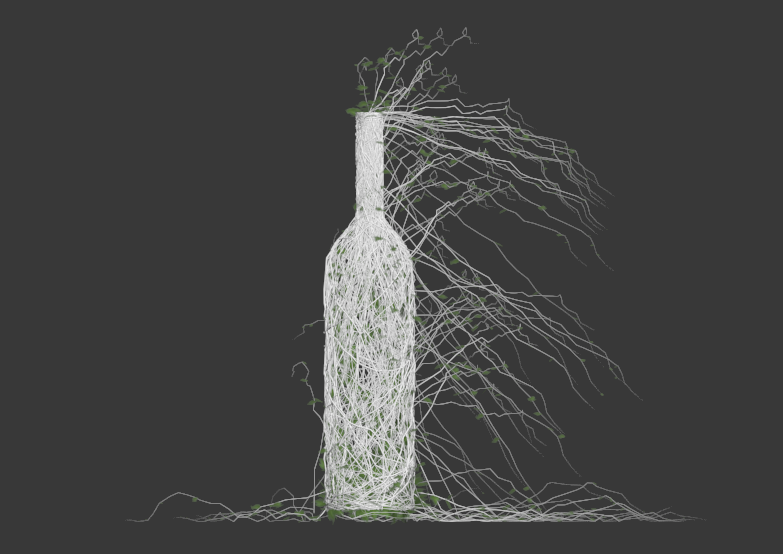

七、 在这个基础上，再一次的进行计算，就能够得到一个以酒瓶为主要枝干，再次生长的模型。

八、因为藤蔓是参数化设置后自动生长的，难免会有一些不理想的地方，这种情况下只需要给模型添加一个“ Edit Poly 可编辑多边形”命令，将一些你不想要的部分进行修剪，这个模型中，我不需要的部分是

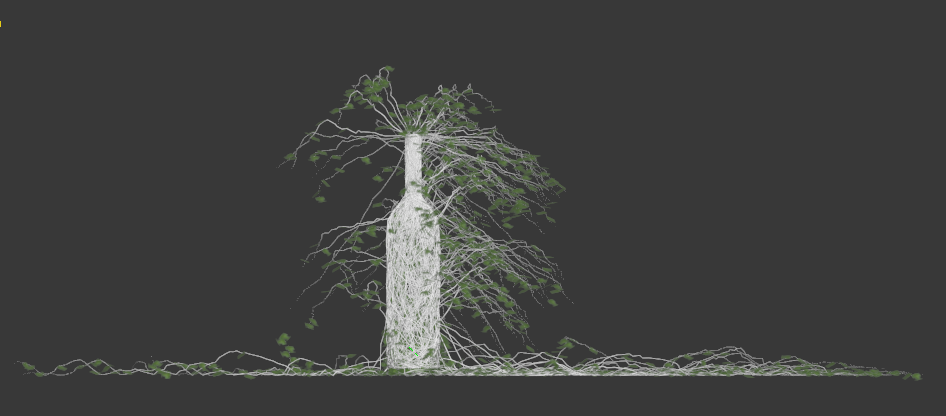

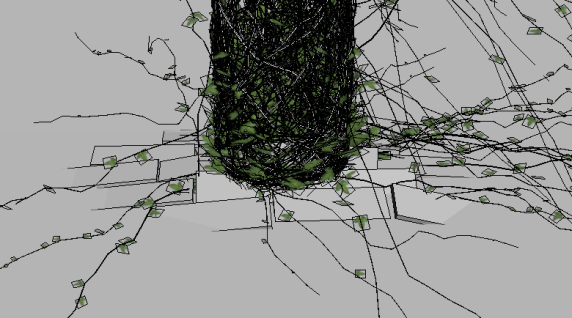

在对模型进行修剪后，得到了下面的样子：

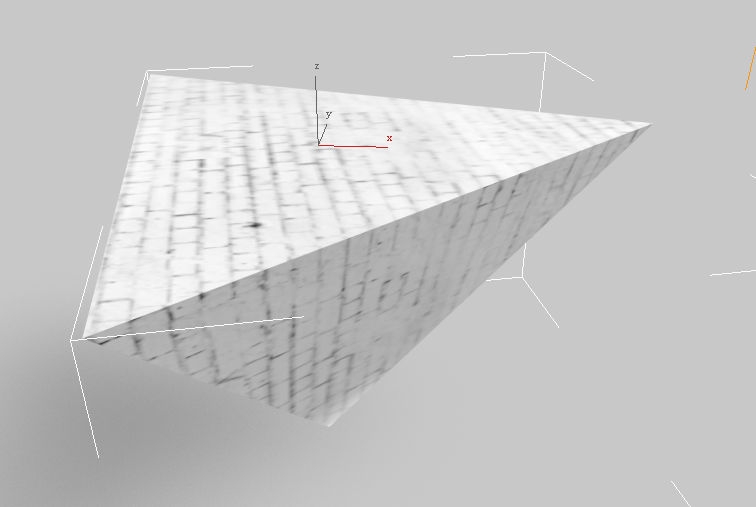

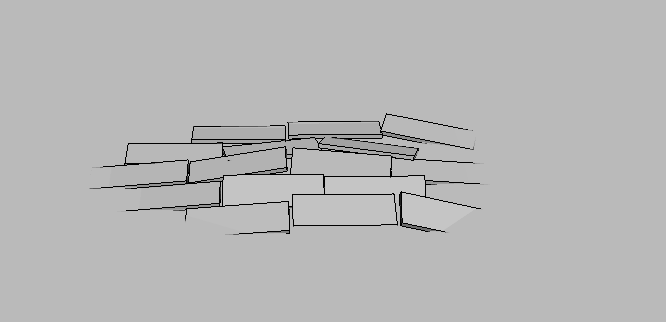

八、 创建好模型之后对地面稍作一点点的修改，在放酒瓶的地方加上了一些砖块突出的感觉：



用来模拟藤曼从地面爆发出来的感觉；

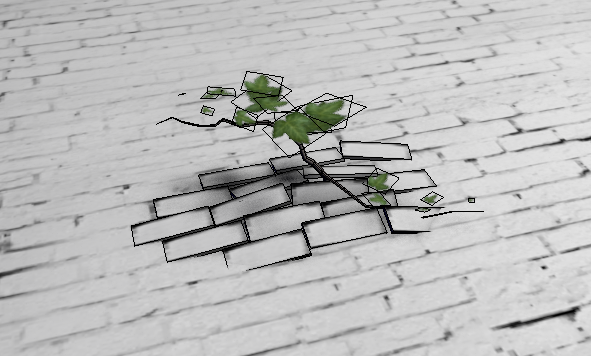

九、 最初的想法是整个墙面与地面都是砖墙的

再后来的推敲中，发现这种感觉是不对的，于是乎就改成了素白，只是在标志性的物体上面加上做了一些文章，

既丰富了场景，也将内心那种束缚感表现了一下。

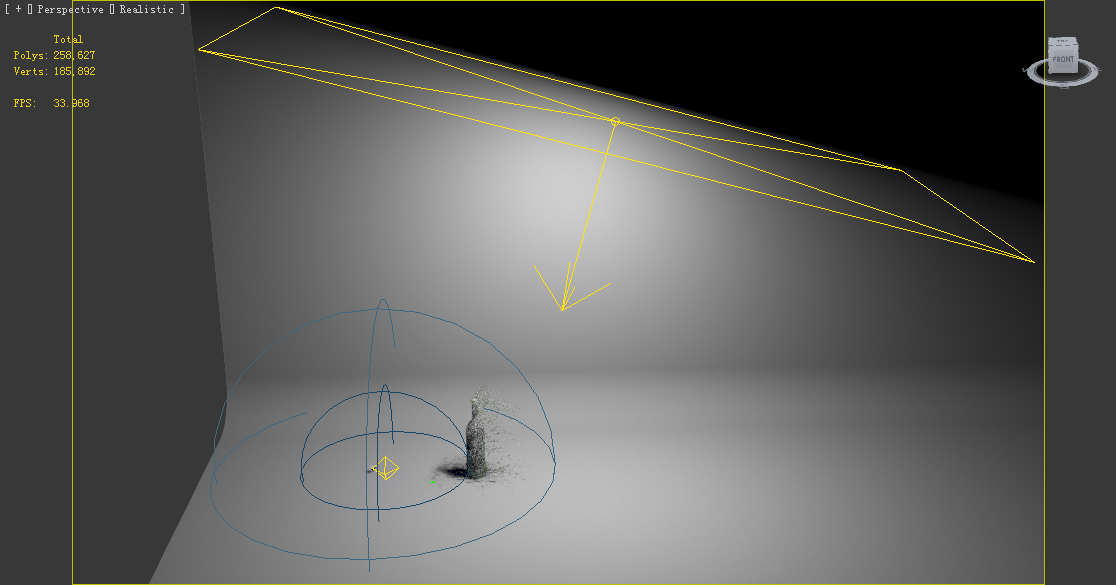

场景中只有两盏灯光，一展是用来照明的，一展是用来给阴影部分补光的，

这里灯光的详细参数就不介绍了，大家可以自己测试一下。

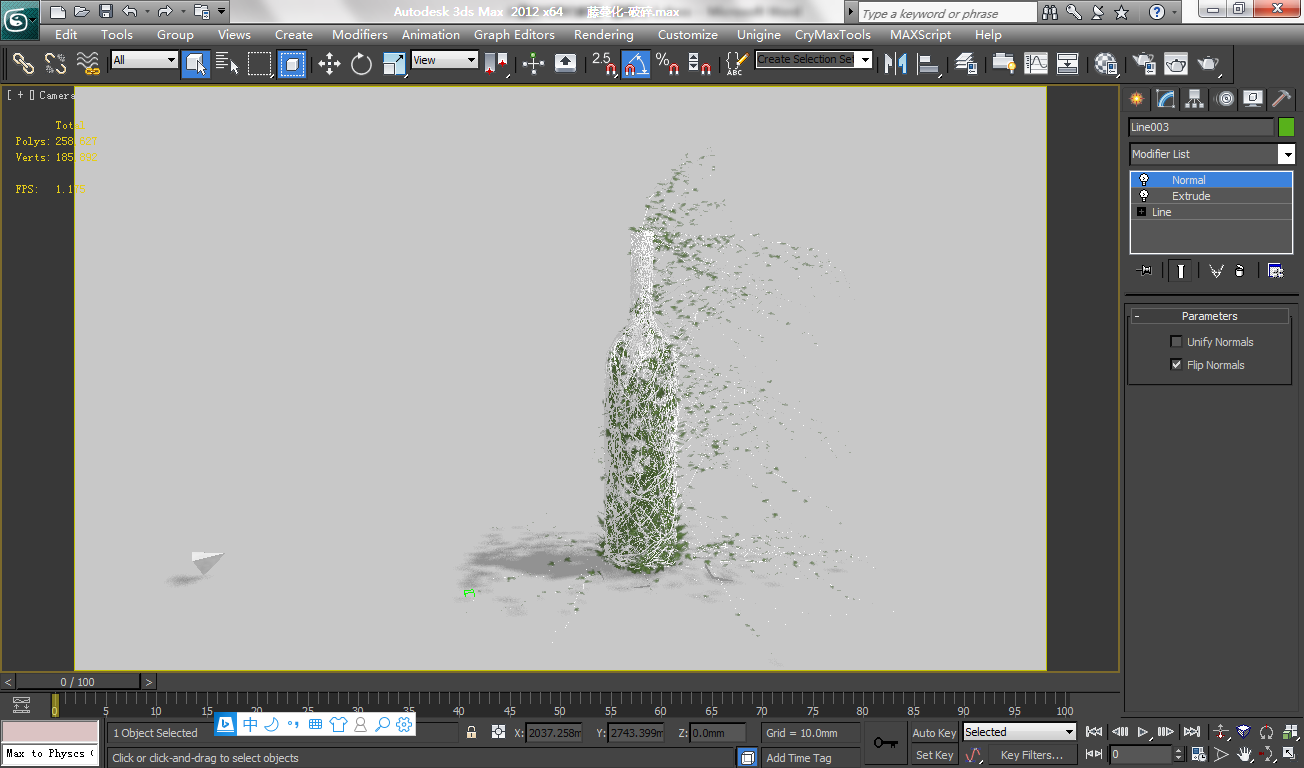

这里再发一下做好的图：
