前言:
我们常说的各种魔法墙或者是石墨互动墙体大多数其实是基于成熟的
激光雷达硬件
投影仪设备
相结合的产物。
将激光雷达与投影技术结合,能够为用户提供更为丰富、动态、沉浸式的互动体验。通过这种技术,墙面不仅可以实现空间感知和用户行为追踪,还能将内容直接投射到墙面或地面上,进一步增强交互的趣味性和参与感。
一、直观演示

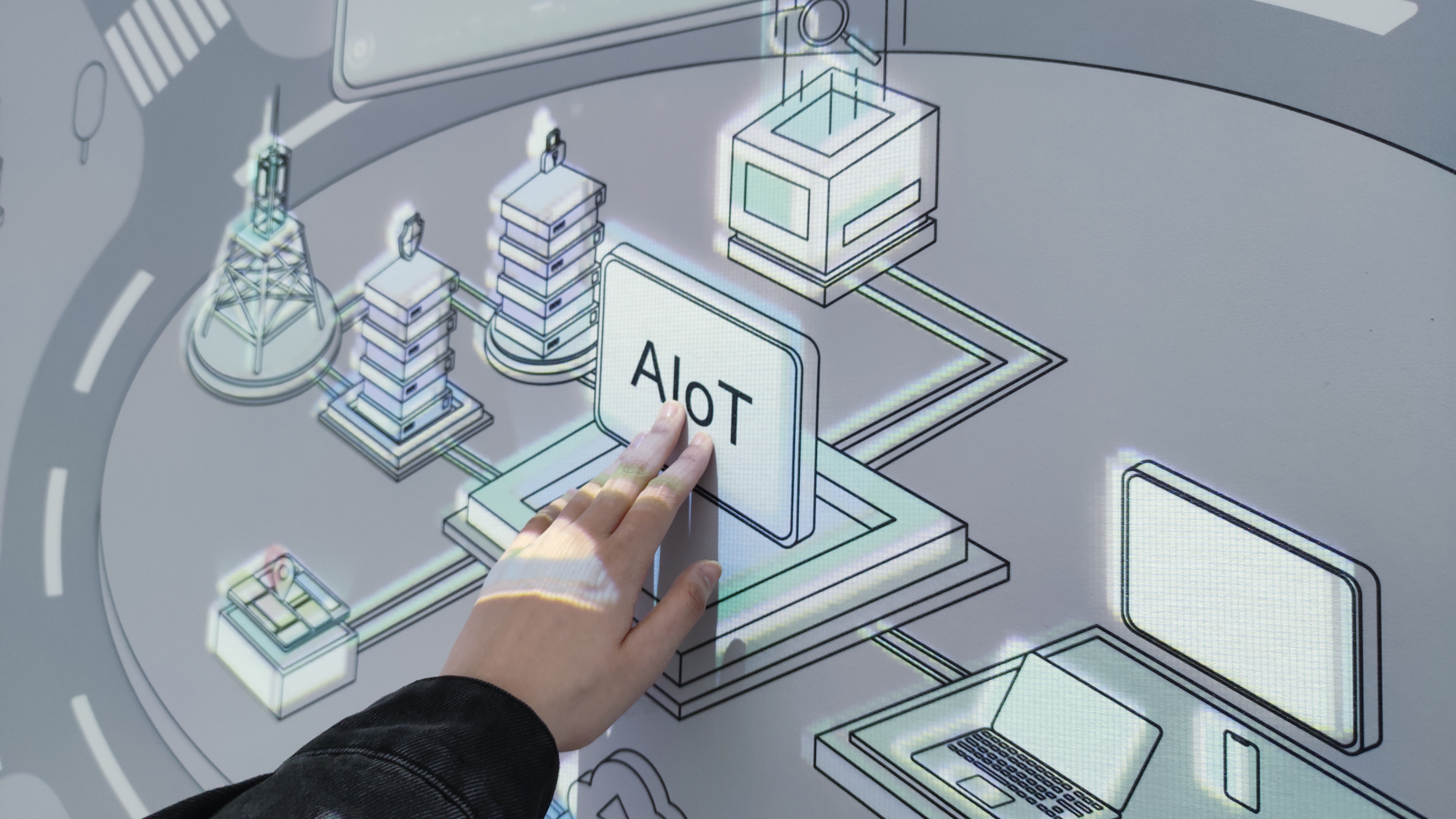

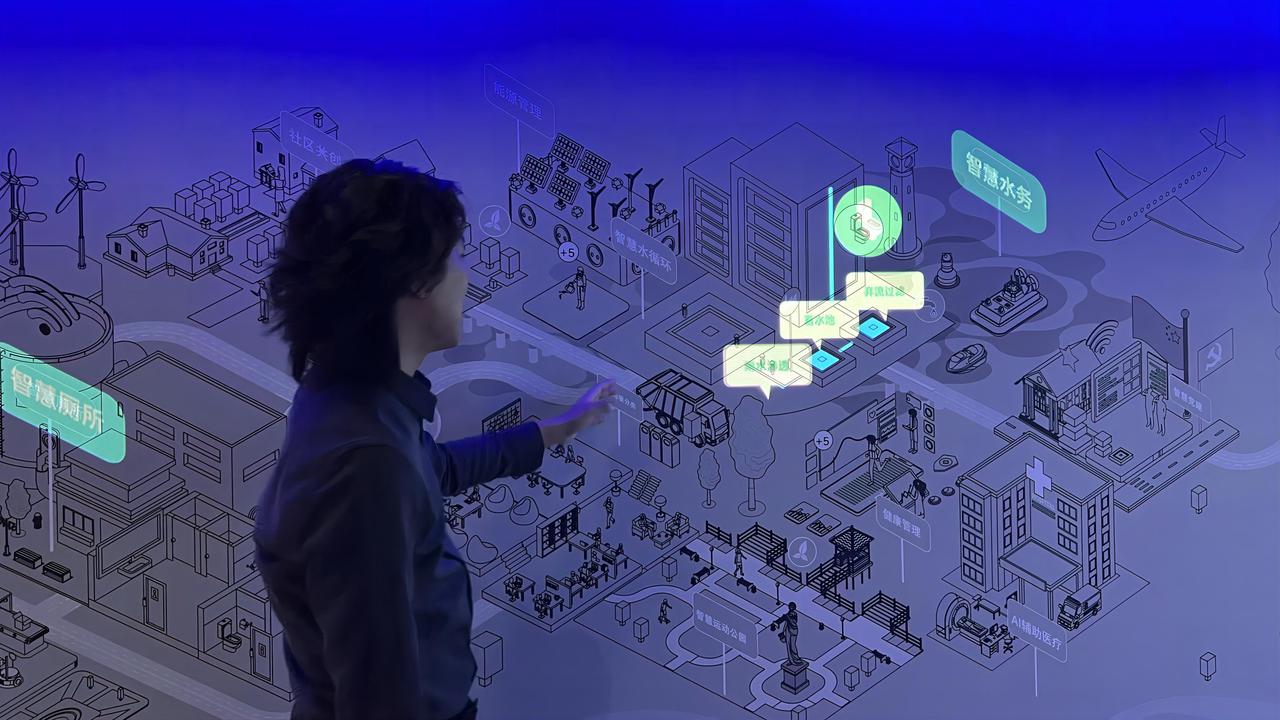

企业展厅实际互动演示
Current Time 0:00
/
Duration Time 0:00
Progress: NaN%
Playback Rate
1.00x
魔法墙/互动投影墙原理梳理——展厅技术解析(一)
Collect
魔法墙/互动投影墙原理梳理——展厅技术解析(一)
Collect
二,原理解析

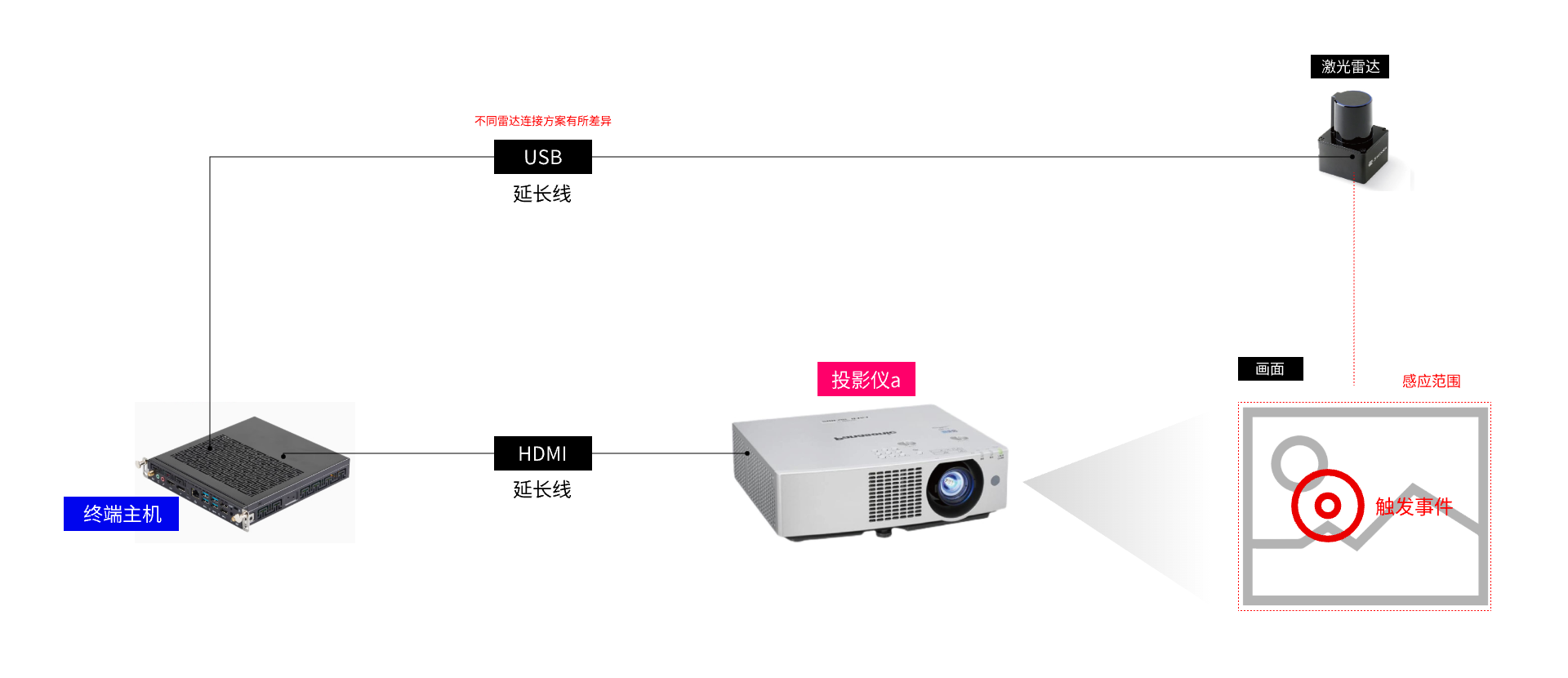

2.1,硬件架构与解析
实际方案随场地,技术路径及体验方式变化
实际方案随场地,技术路径及体验方式变化
Collect
激光雷达
识别到用户的触摸或动作时,它会通过
模拟鼠标信号
,输入给
控制终端主机
,模拟桌面点击事件来改变投影内容,产生交互效果。用户的行为会影响墙面投影中的元素,形成互动反馈。
投影
显示区域可以调整显示内容,感应范围确定了能够被激光雷达捕捉的区域,用户在该范围内的动作将触发不同的投影效果。

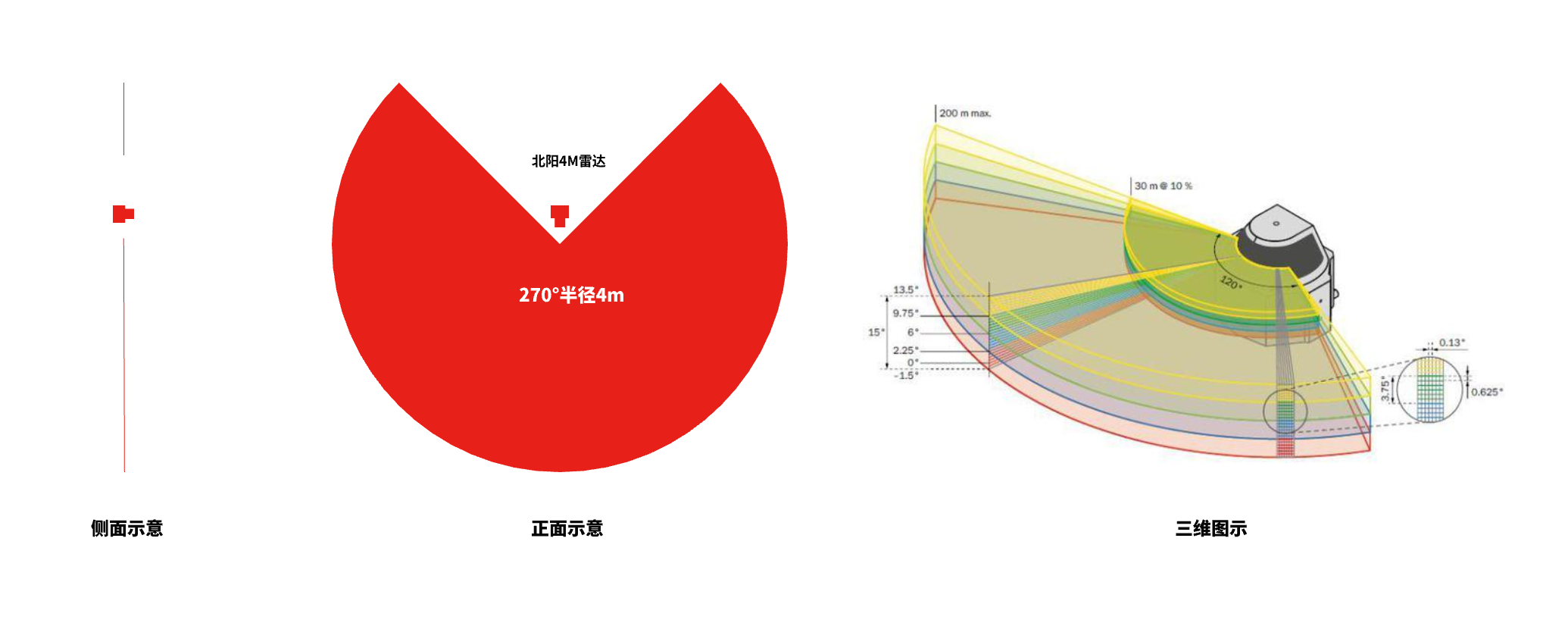

互动墙核心硬件-1(激光雷达)
魔法墙/互动投影墙原理梳理——展厅技术解析(一)
Collect
激光雷达通过高速频率在270°扇形区域内扫射激光束,检测反射信号来识别障碍物的位置、大小和形状,实时构建环境三维图像,广泛应用于自动驾驶和机器人导航等领域。

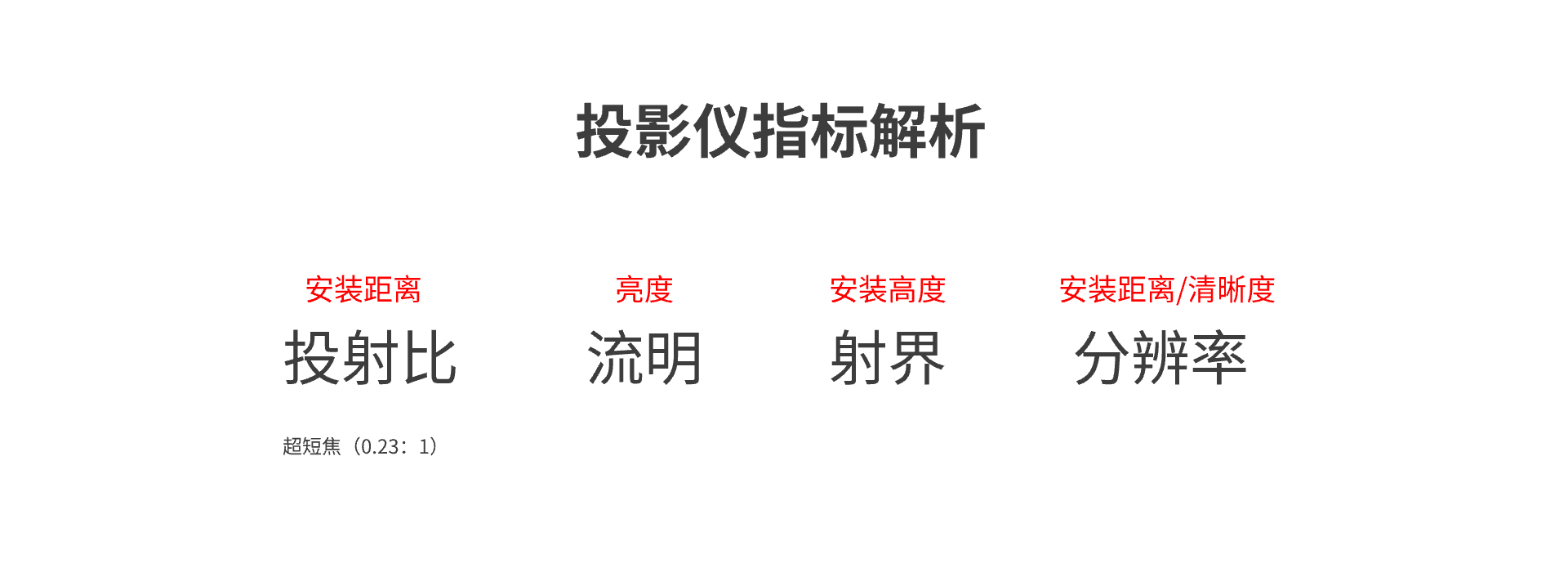

互动墙核心硬件-2(投影技术)

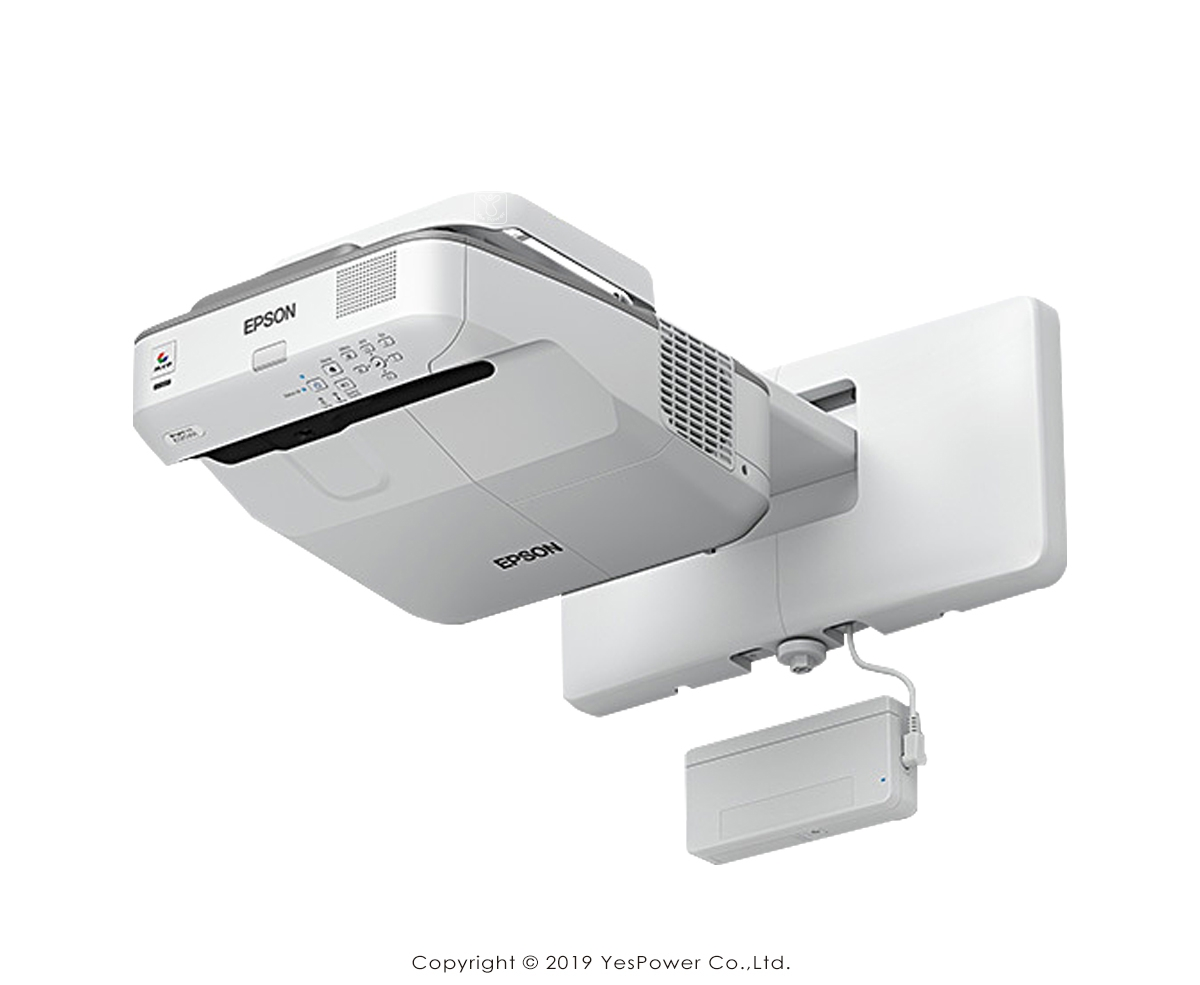

商用超短焦投影仪
商用超短焦投影仪
Collect
魔法墙/互动投影墙原理梳理——展厅技术解析(一)
Collect
商用超短焦投影仪
(Commercial Ultra-Short Throw Projector)是一种特别设计的投影设备,具有能够在非常短的投射距离内投射出大尺寸画面的特点。与传统的投影仪相比,超短焦投影仪能够在更小的空间内实现大屏幕投影,适用于商业环境、教育、展览和广告等多个领域。
2.1,实现的关键注意事项
投影灯光与场地灯光的无缝衔接,使画面呈现“无边界感”
魔法墙/互动投影墙原理梳理——展厅技术解析(一)
Collect
三,总结
  1. 技术上用激光雷达对手触摸位置的实时检测,模拟鼠标在桌面的点击,理论上只需要一个定制的PPT便可以实现所谓的“魔法互动”。
  2. 技术方案与落地团队的成熟度是整个系统运行的关键,要想达到最佳的呈现效果,需要对现场的场地面积,光照情况等做好充分的实地规划。

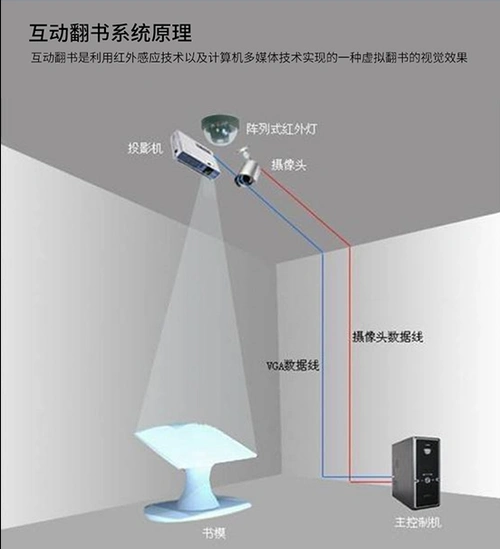

  3. 基于整套技术链路,同时可以玩出例如魔法书、AR互动等等更多可能性。
参考示意网图
参考示意网图
Collect
