大木作-枓-栌枓
查看3D模型请访问个人网站:
主页-Home - 月石MoonStone
栌枓为铺坐最下层的枓,安装在柱头之上,主要承载铺作层和屋盖层重量,并传递给柱网。(宋以前栌枓通常直接安放在柱头之上,宋及以后在柱头和阑额之上增加普拍枋,栌枓则安装在普拍枋之上,这一特征通常也可作为断代标志)
按照营造法式规定,一般栌枓高20分°,长宽均为32分°。若栌枓安装在角柱之上,则长宽尺寸增加为36分°。栌枓通常为方枓,但也有在角柱上使用圆枓或讹角枓的。
大木作-枓-栌枓(图ZMTQ5NTg0MjA=) - 观点 - 站酷设计师孜然鸡丁原创素材 - 站酷ZCOOL

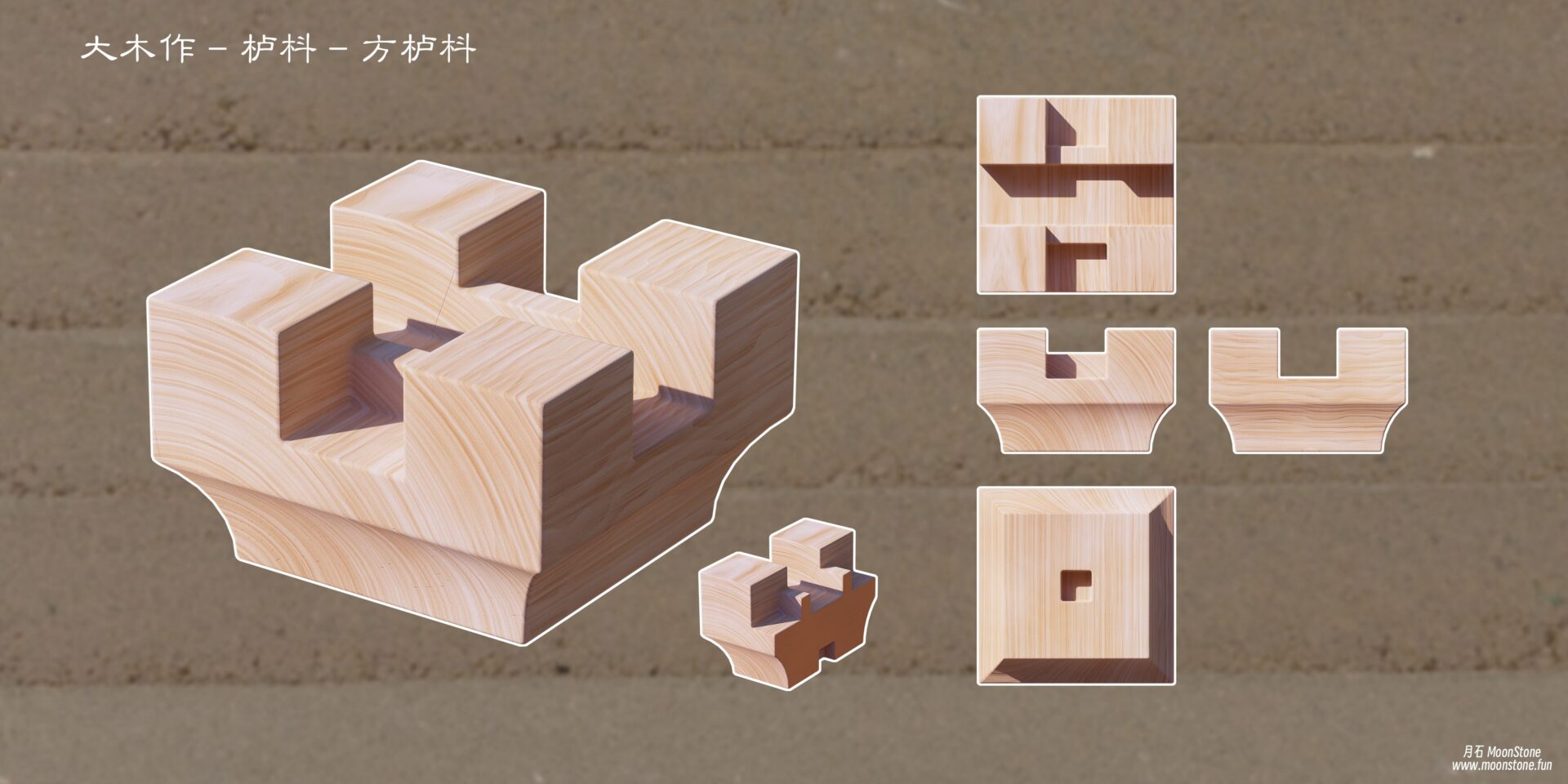

方栌枓
收藏
大木作-枓-栌枓(图ZMTQ5NTg0MjQ=) - 观点 - 站酷设计师孜然鸡丁原创素材 - 站酷ZCOOL

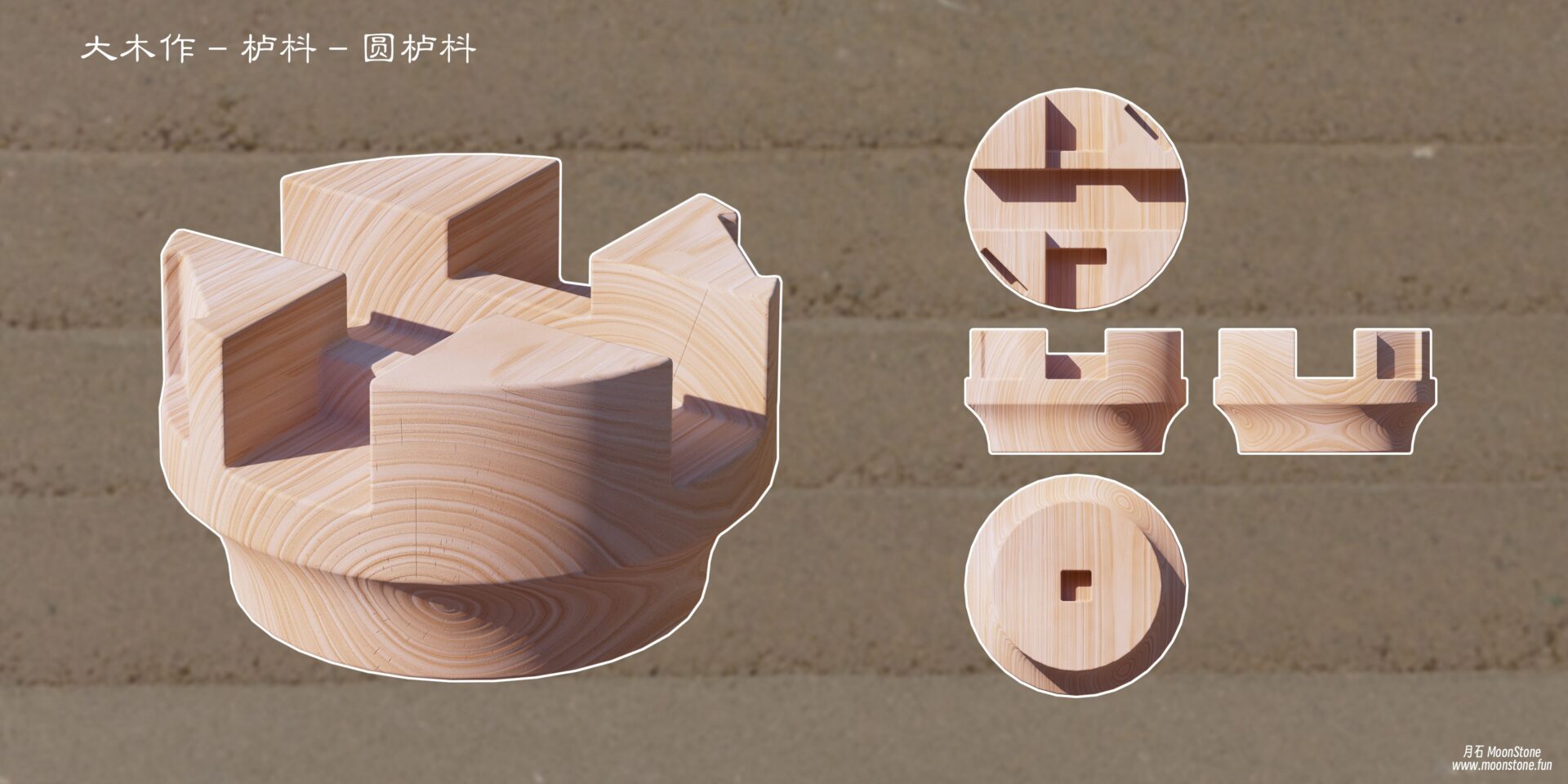

圆栌枓
收藏
大木作-枓-栌枓(图ZMTQ5NTg0MTY=) - 观点 - 站酷设计师孜然鸡丁原创素材 - 站酷ZCOOL

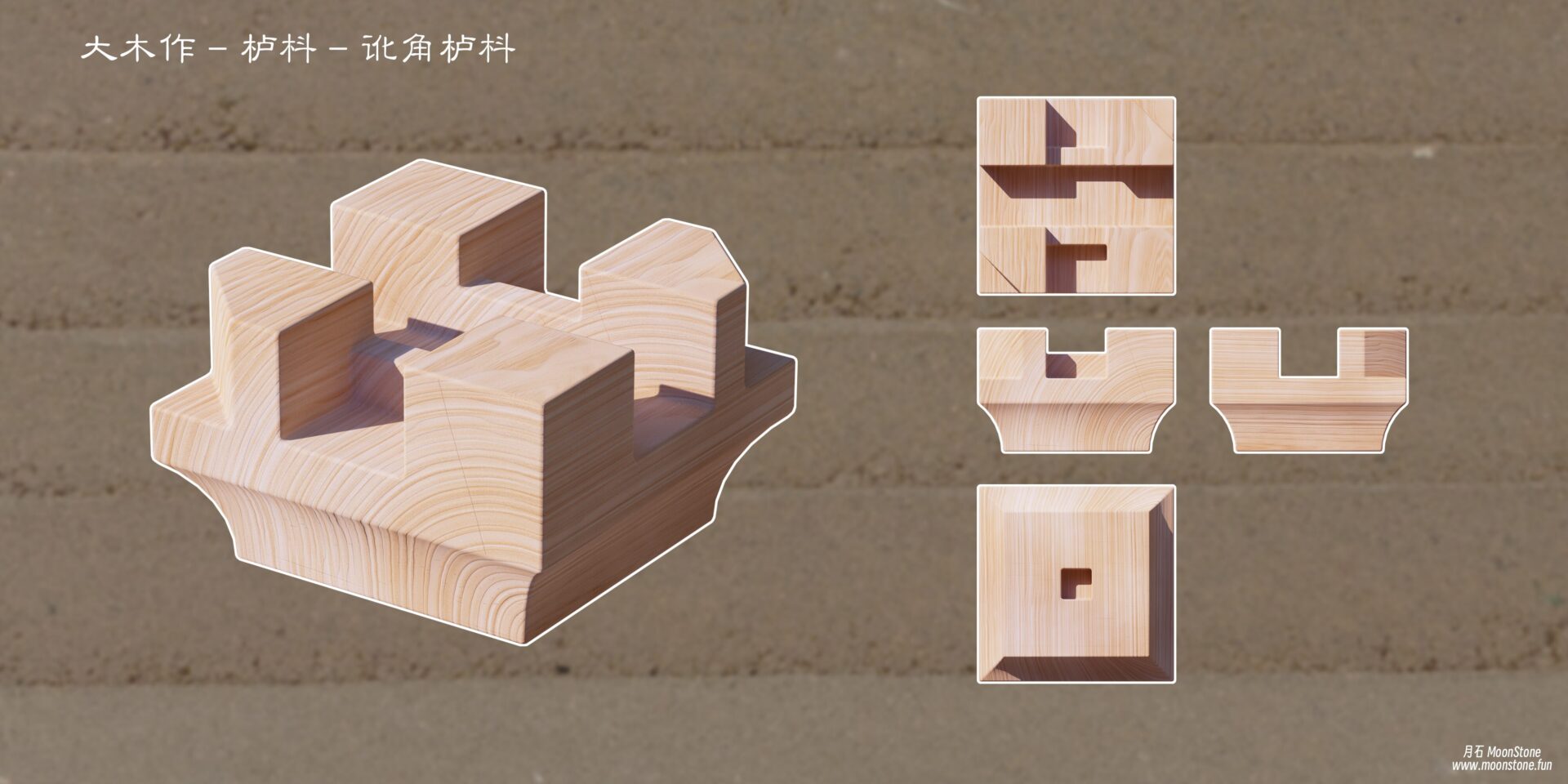

讹角栌枓
收藏

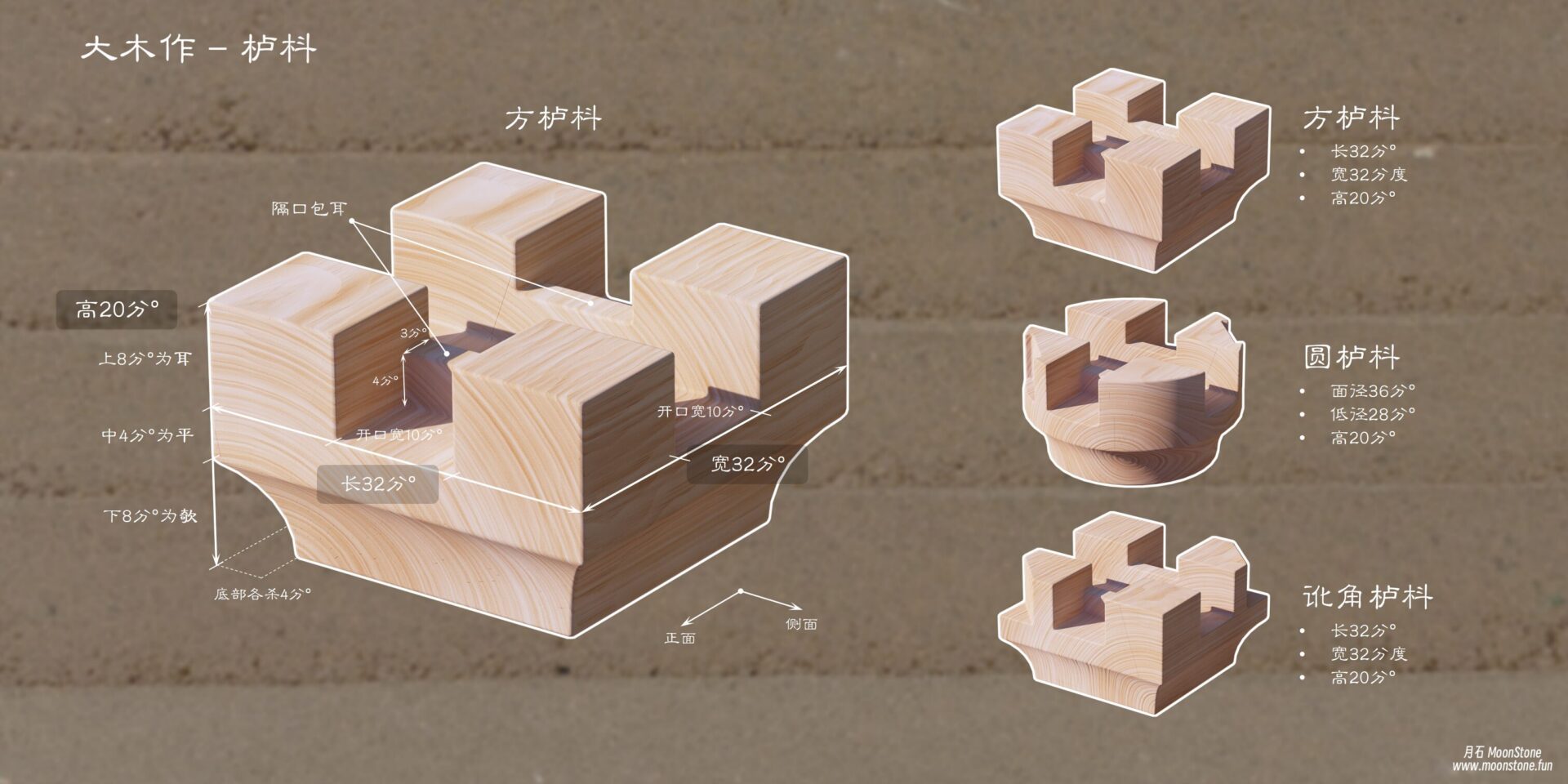

栌枓结构自上而下分为耳、平、欹(qī)三部分。其中上8分°为枓耳,中4分°为枓平,下8分°为枓欹。其中欹底部四个面向里杀4分°,内䫜(āo,同凹)1分°。
大木作-枓-栌枓(图ZMTQ5NTg0Mjg=) - 观点 - 站酷设计师孜然鸡丁原创素材 - 站酷ZCOOL
栌枓
收藏
当需要出跳时,栌枓上采用十字开口(四个枓耳),并在出跳方向的开口上留有隔口包耳,隔口包耳高4分°,厚3分°。若不出跳,则仅顺着枓身方向开一字口(两个枓耳),例如单斗只替,栌枓上仅开一字口,枓口上直接承替木,替木上再承撩风槫。开口宽10分°,深8分°
大木作-枓-栌枓(图ZMTQ5NTg0MzI=) - 观点 - 站酷设计师孜然鸡丁原创素材 - 站酷ZCOOL

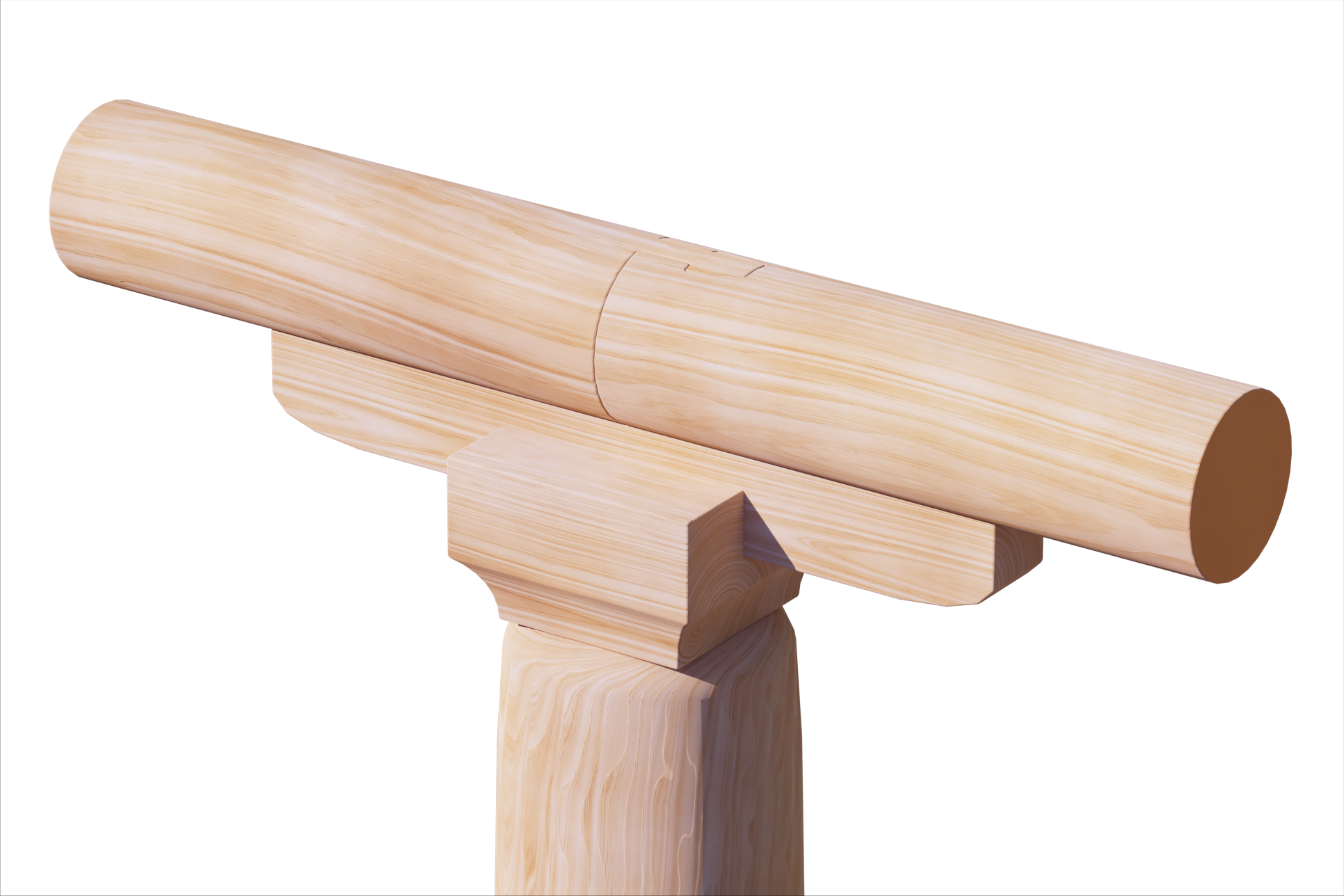

单斗只替
收藏

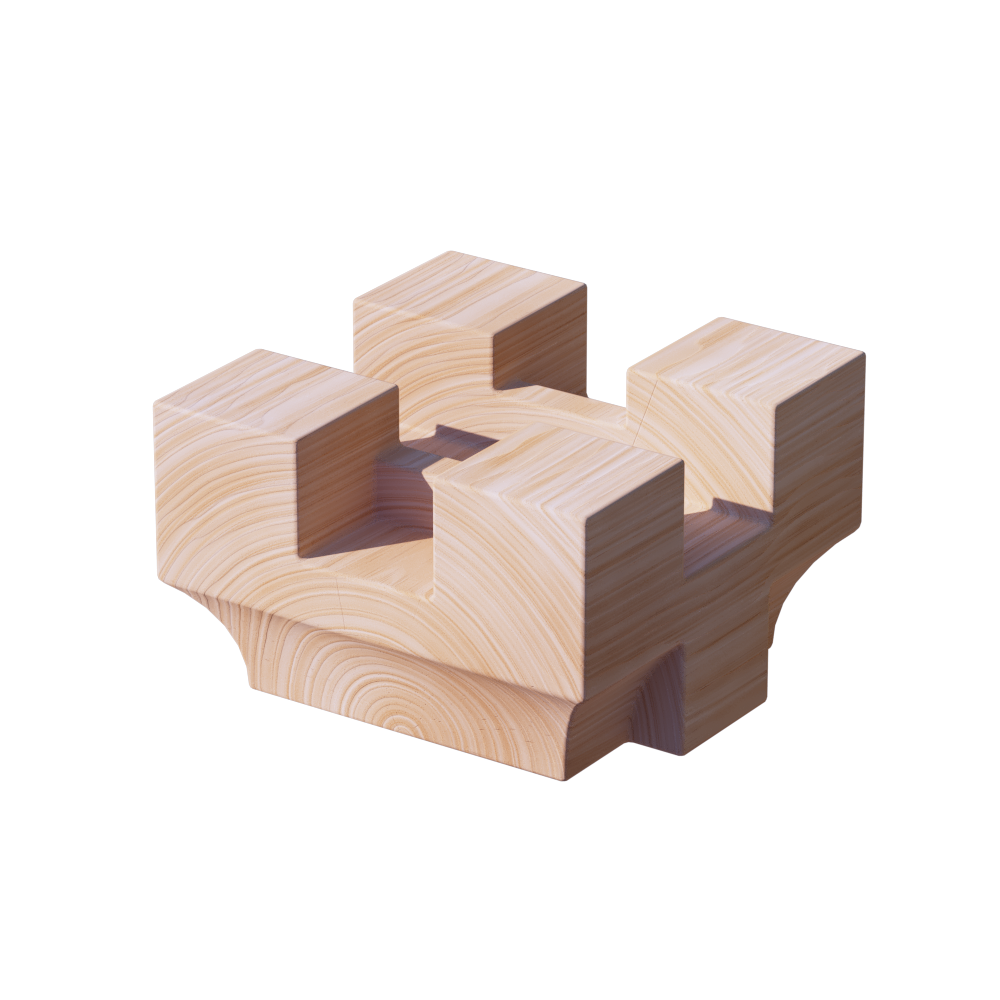

除此之外,有些栌枓还会在欹部两边带耳,例如佛光寺东大殿柱头铺作的栌枓。
大木作-枓-栌枓(图ZMTQ5NTg0NDA=) - 观点 - 站酷设计师孜然鸡丁原创素材 - 站酷ZCOOL
栌枓欹部带耳
收藏
大木作-枓-栌枓(图ZMTQ5NTg0MzY=) - 观点 - 站酷设计师孜然鸡丁原创素材 - 站酷ZCOOL

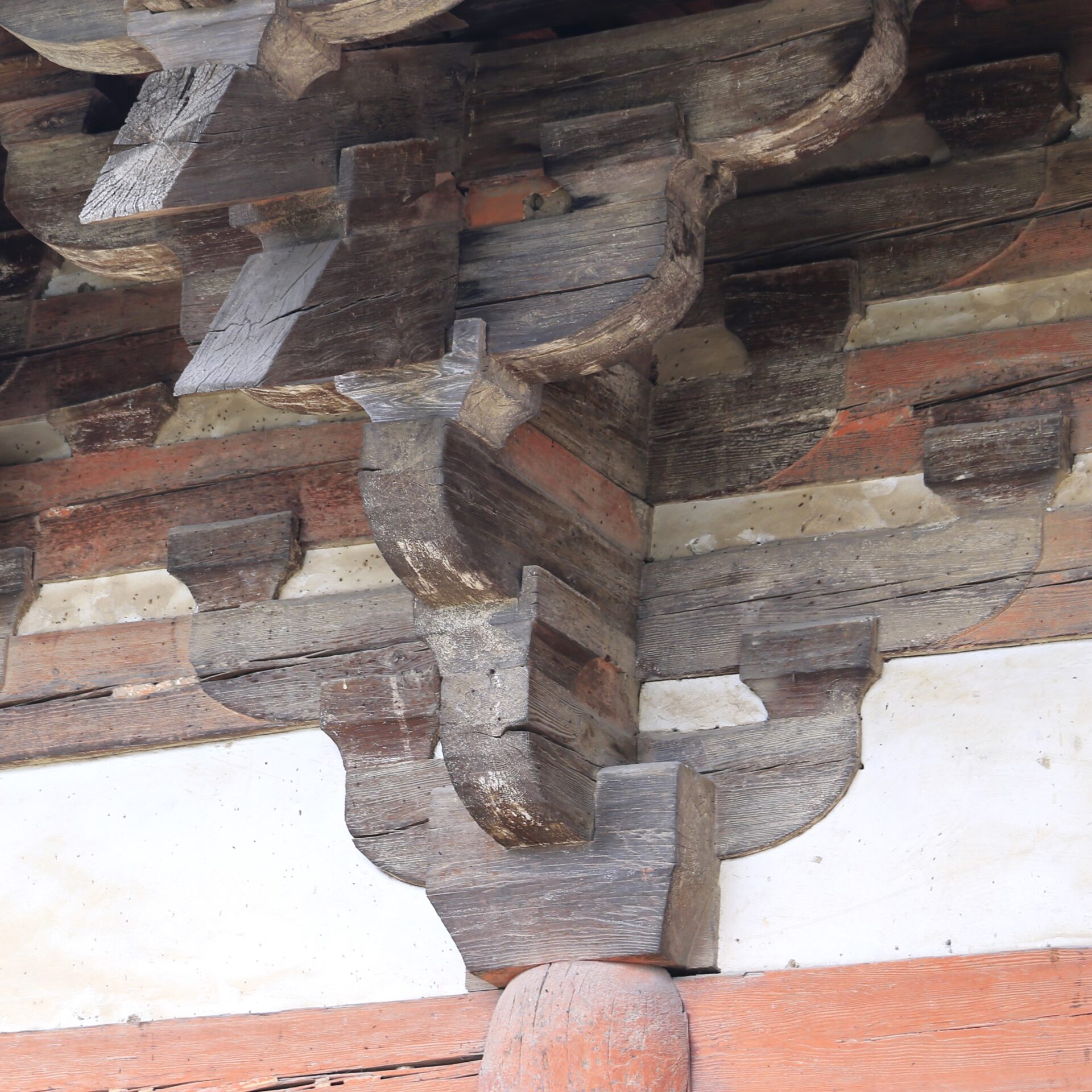

佛光寺东大殿柱头栌枓
