犀牛 Grasshopper 常用插件 技巧分享

丨犀牛 Grasshopper 常用插件分享丨

Lunchbox & Weaverbird 的电池原理详解与基础应用案例

想要GH插件、GH高清图文教案 以及 案例源文件的小伙伴们，后台撩我获取

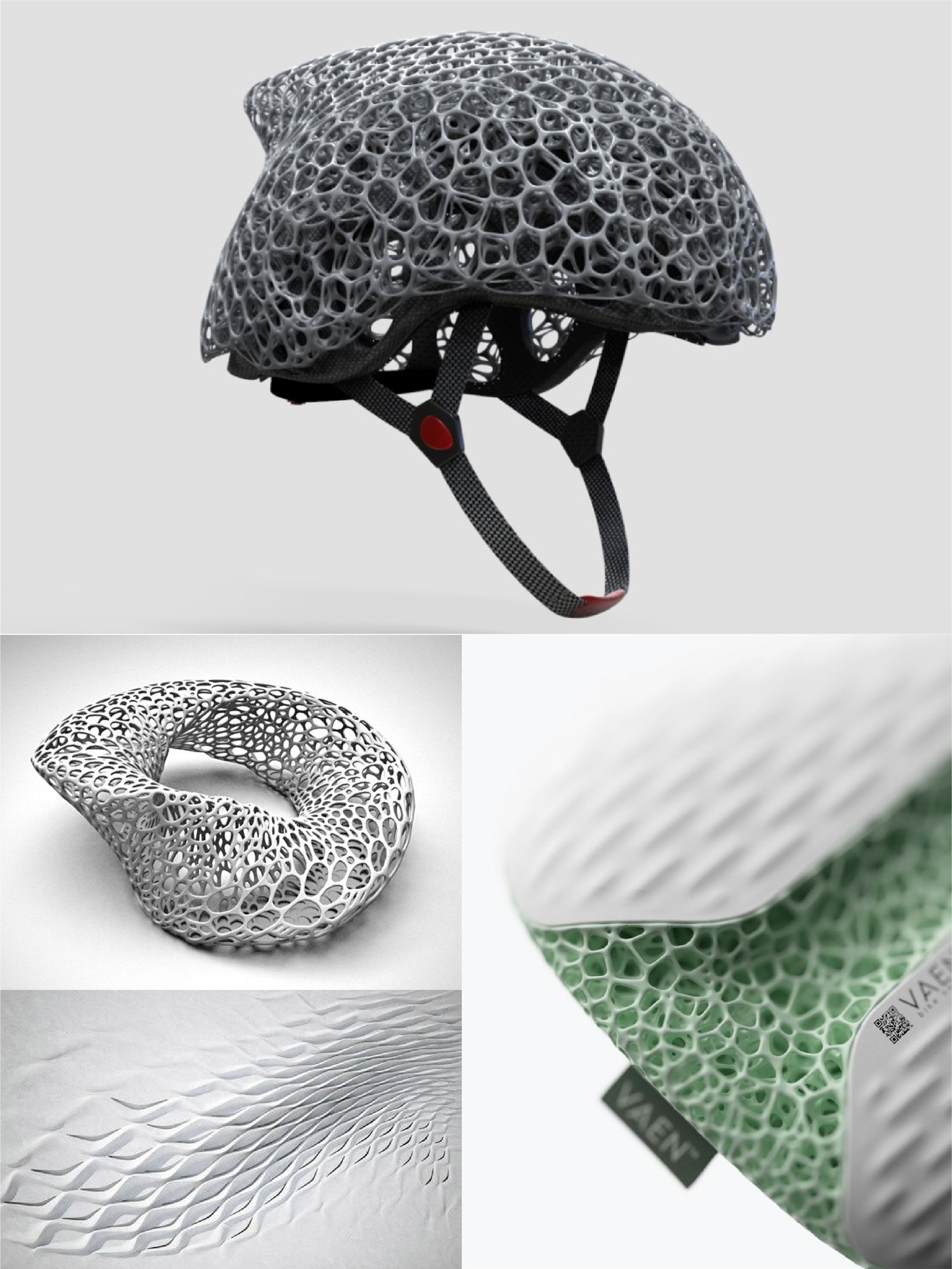

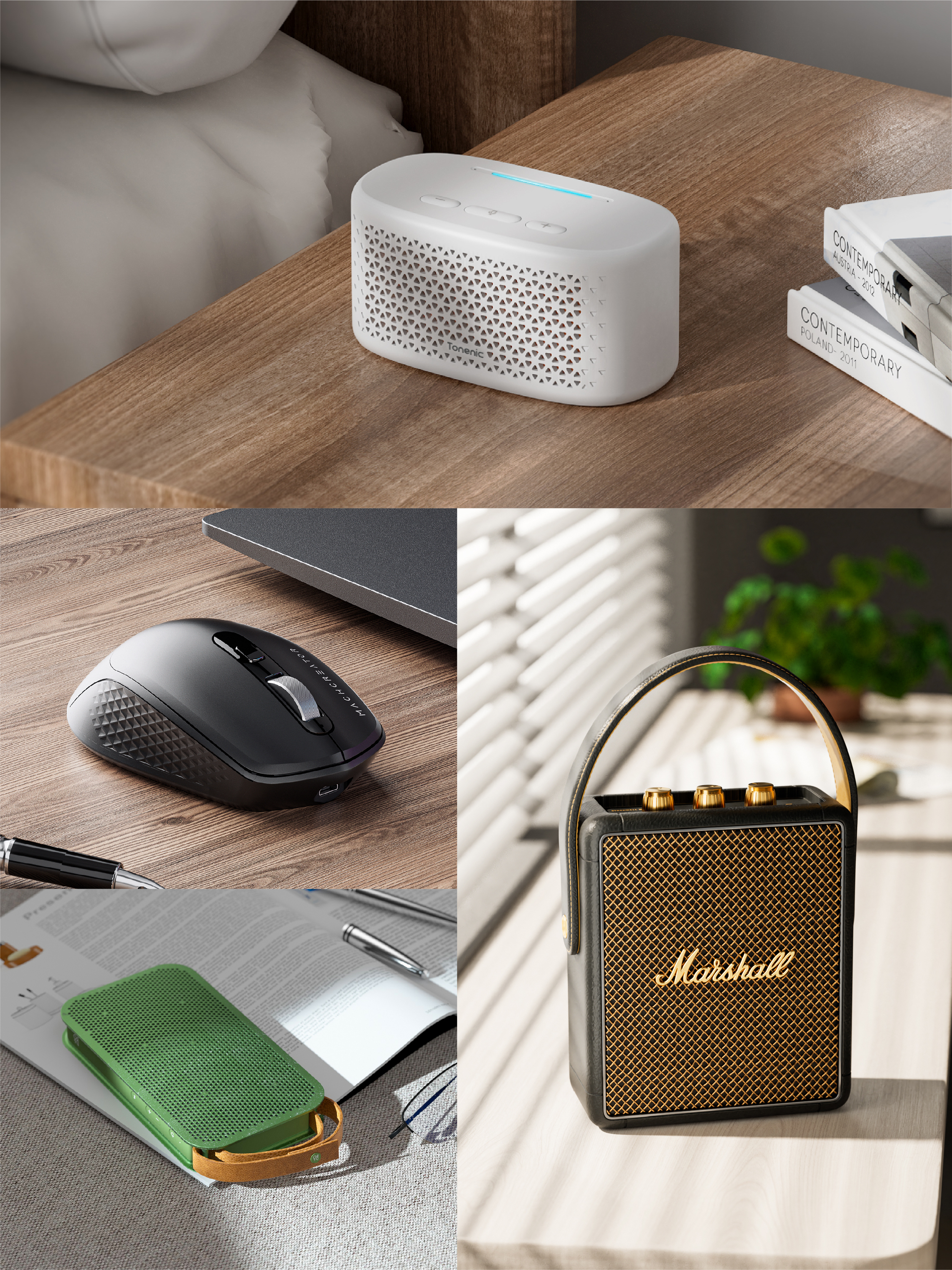

应该很多人应该都见过不少这类参数化孔阵、表皮纹理的优秀产品，参数化设计应用在产品上给人呈现一种科技、高级的感觉。在日常生活中，最常见的应用案例有：音响、加湿器、除湿器、暖风机、烘干器等家电数码产品。

基于日常工业产品设计，本文章将会给大家分享犀牛GH里经常用到的插件：①Lunchbox（午餐盒） ②Weaverbird（编织鸟）。也会给大家讲解这两个插件的常用电池组、电池的基本使用方法、原理详解、相关注意事项，最后将通过简单的基础应用案例带领大家更深刻理解。

有用的话您就瞧一瞧，这里面没有什么神技呀，安装插件直接使用即可。

如果大家对插件感兴趣，获取的渠道有：1.犀牛7里面的 Packagemanager 里面搜索并下载安装 2.food4Rhino 网站下载。

丨Lunchbox 具体详解丨

丨Weaverbird 具体详解丨

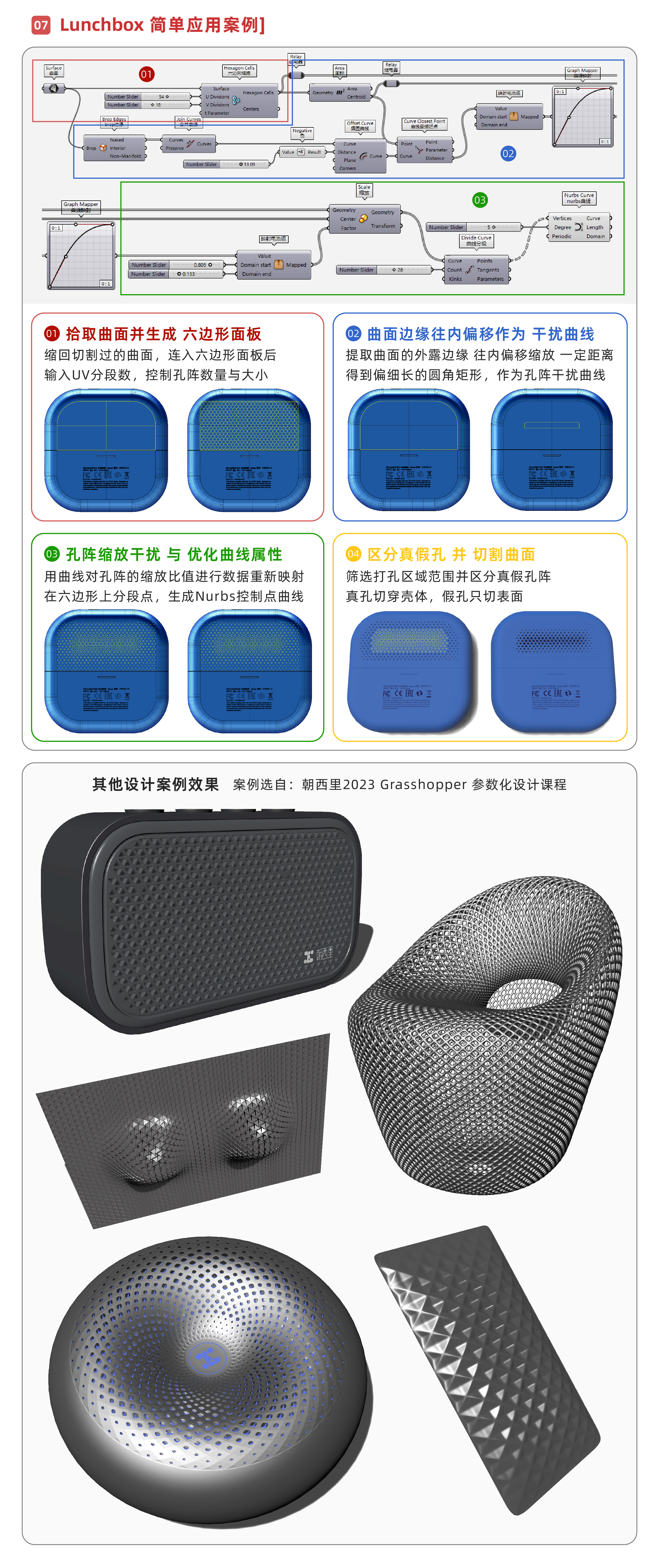

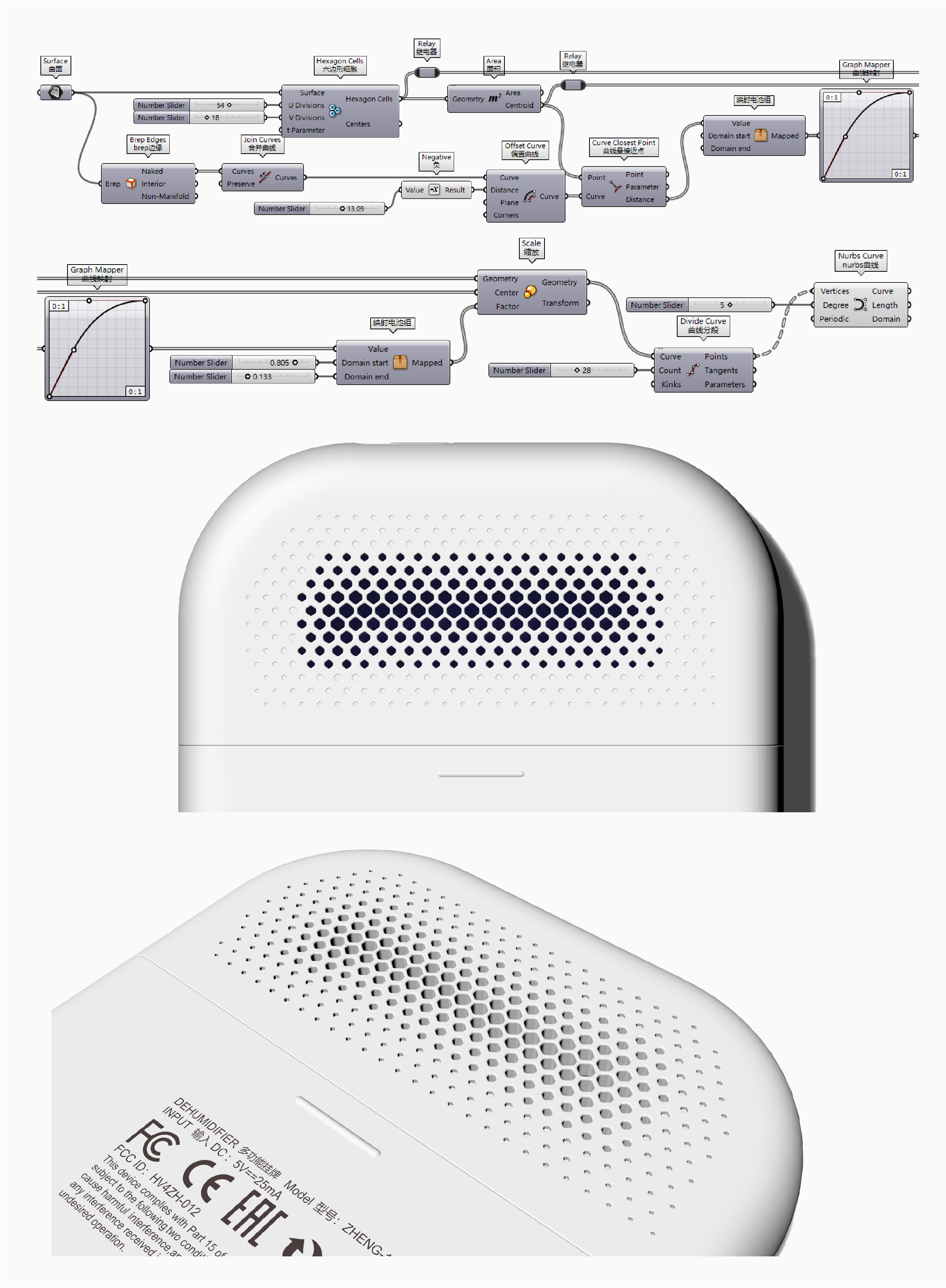

丨Lunchbox 案例效果与电池图丨

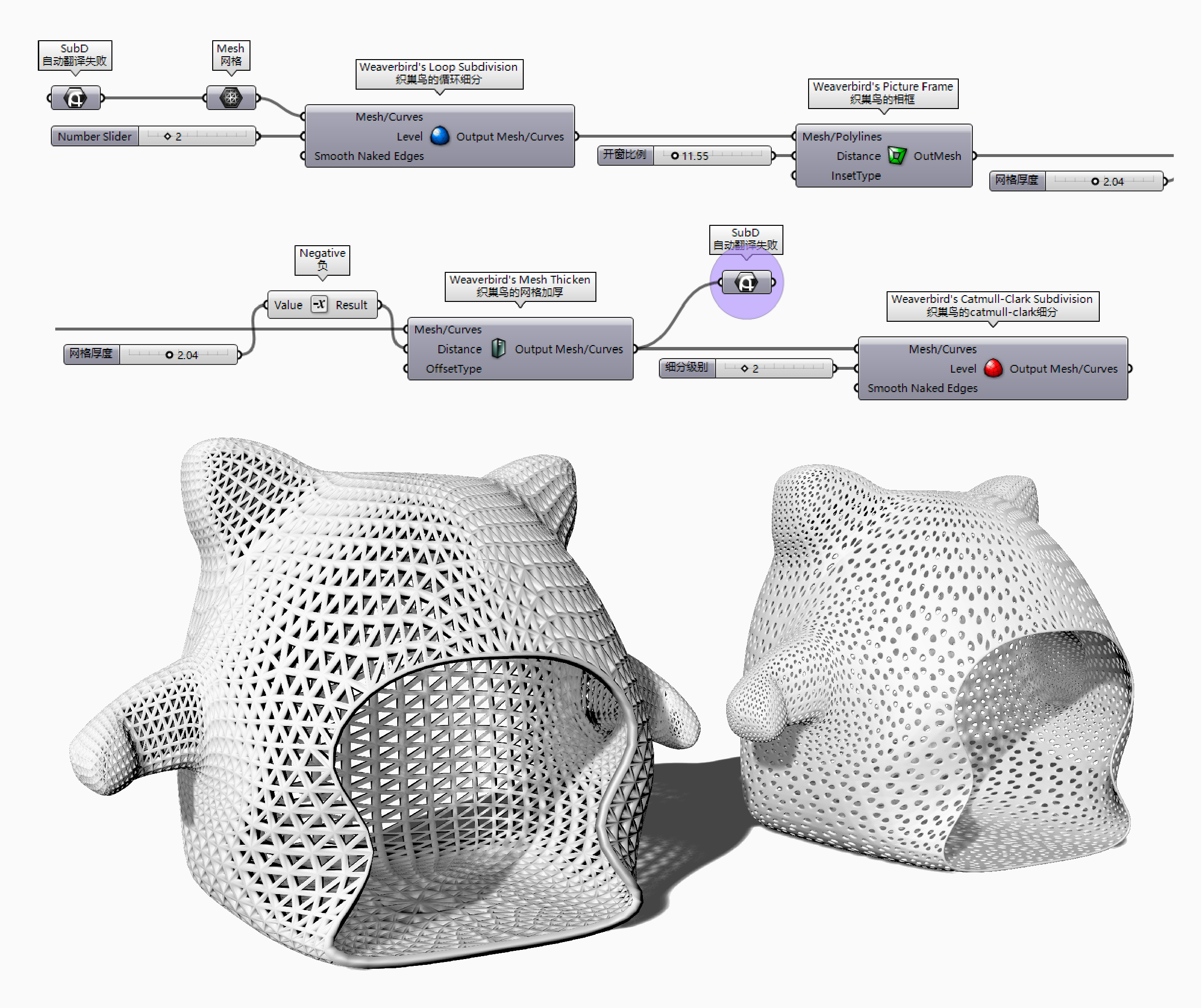

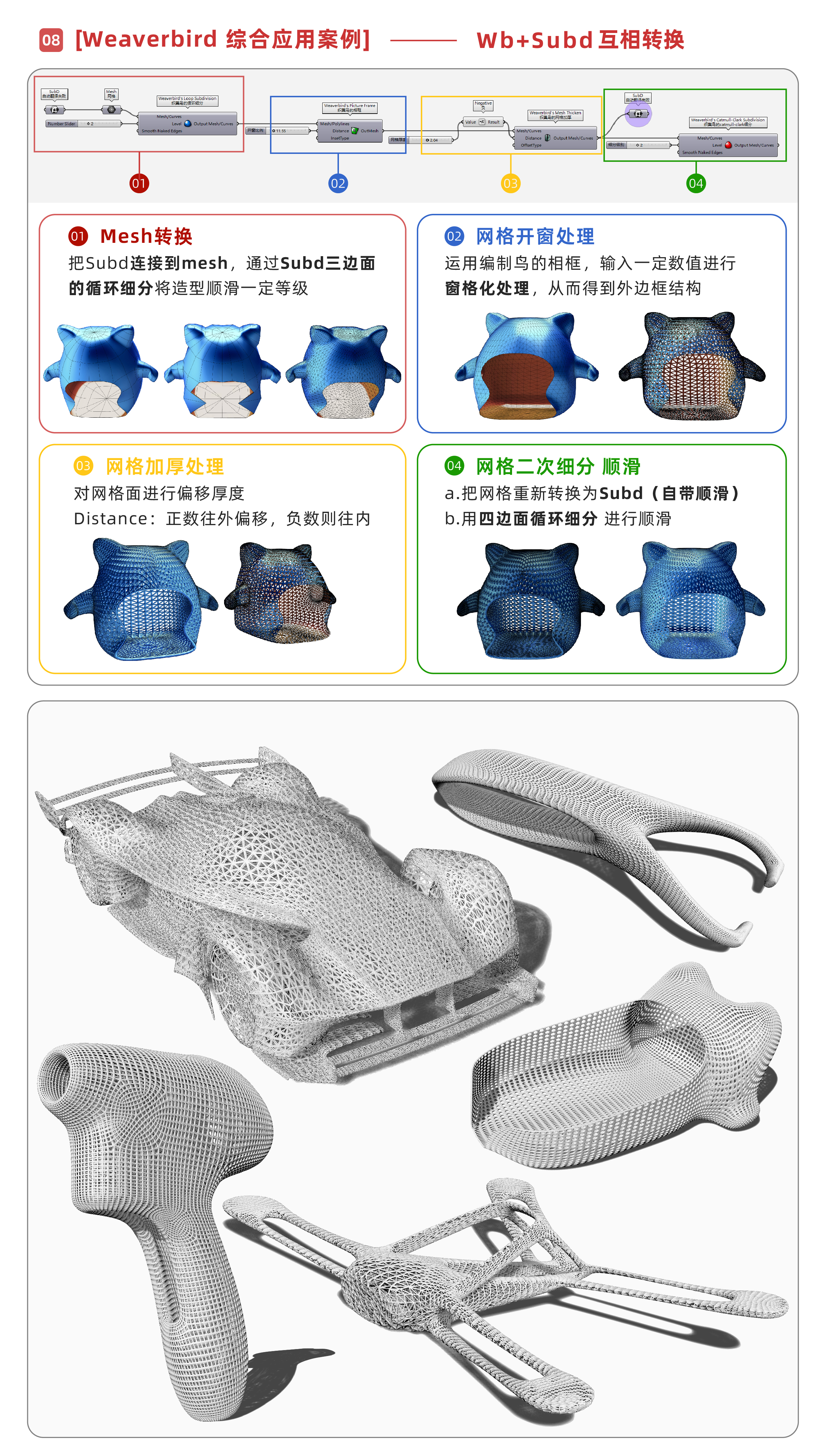

丨Weaverbird 案例效果与电池图丨

丨知识点总结丨

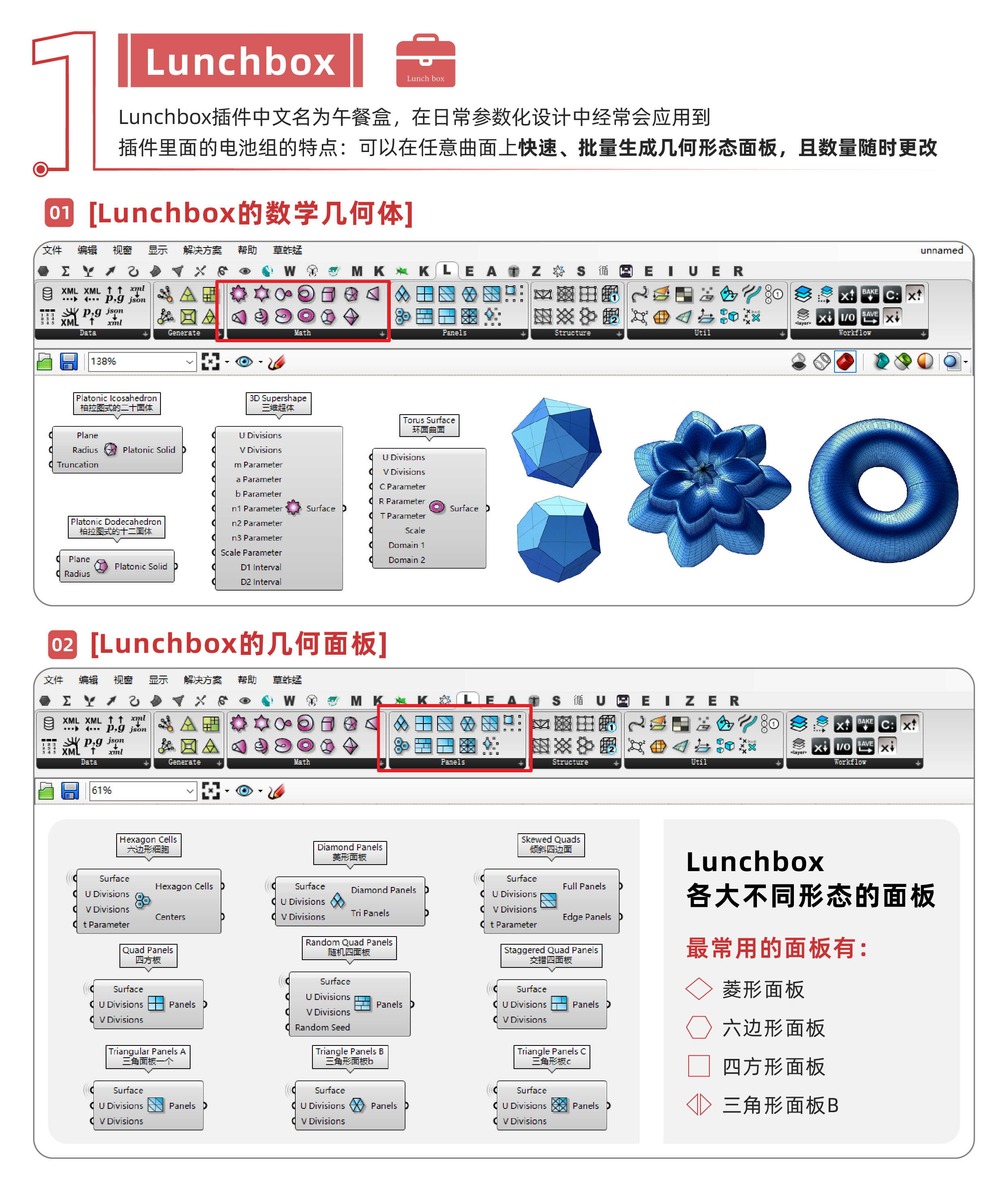

一.Lunchbox插件 中文名为午餐盒日常参数化设计中经常会应用

插件的电池组的特点：可以在任意曲面上快速、批量生成几何形态面板，且数量随时更改。

最常用的面板有：菱形面板、六边形面板、四方形面板、三角形面板B。

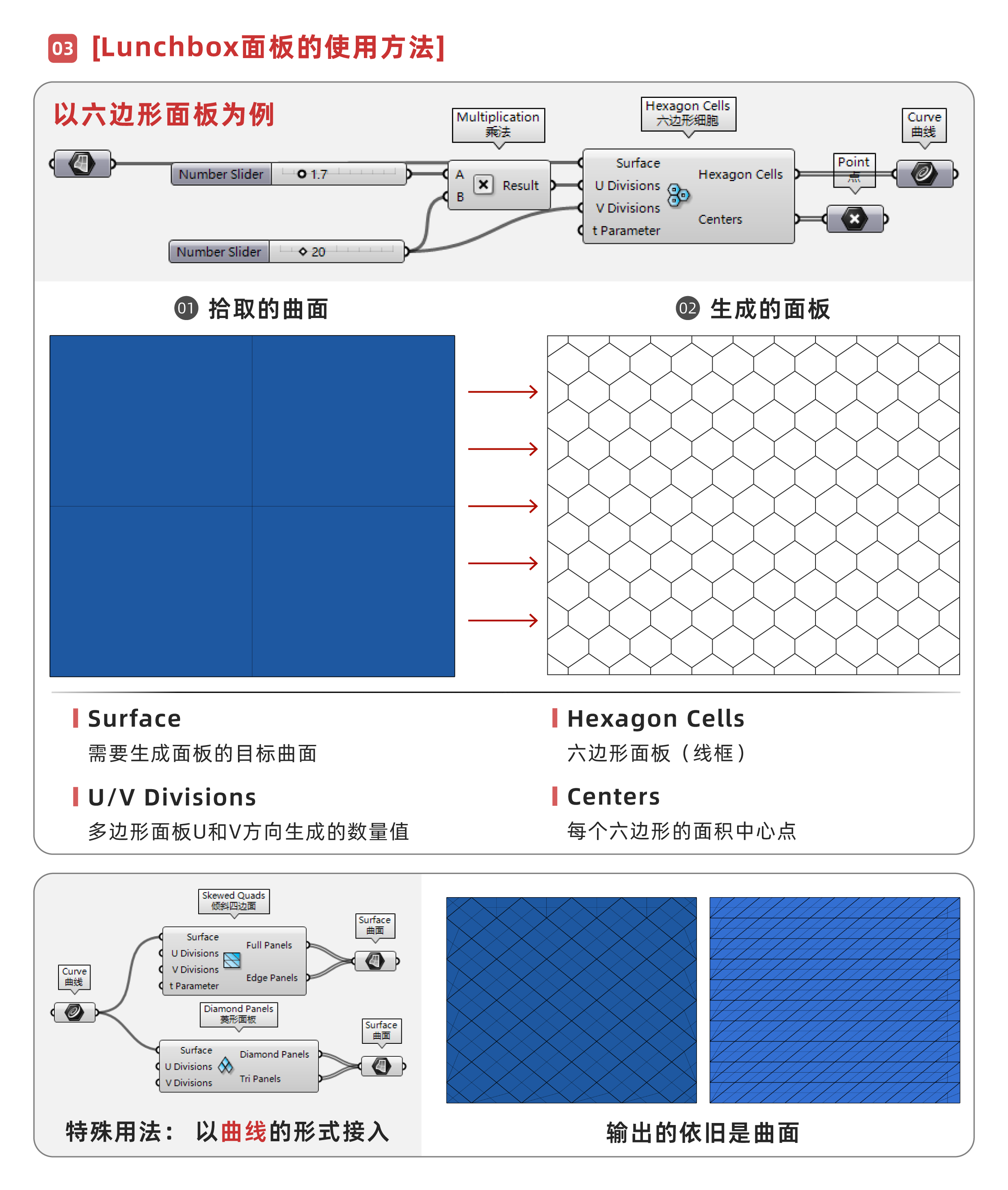

1.面板电池：

①Surface：需要生成面板的目标曲面

②U/V Divisions：面板U和V方向生成的数量值

③Hexagon Cells：六边形面板（线框)

④Centers：每个六边形的面积中心点

2.特殊用法:以曲线的形式接入输出的依旧是曲面

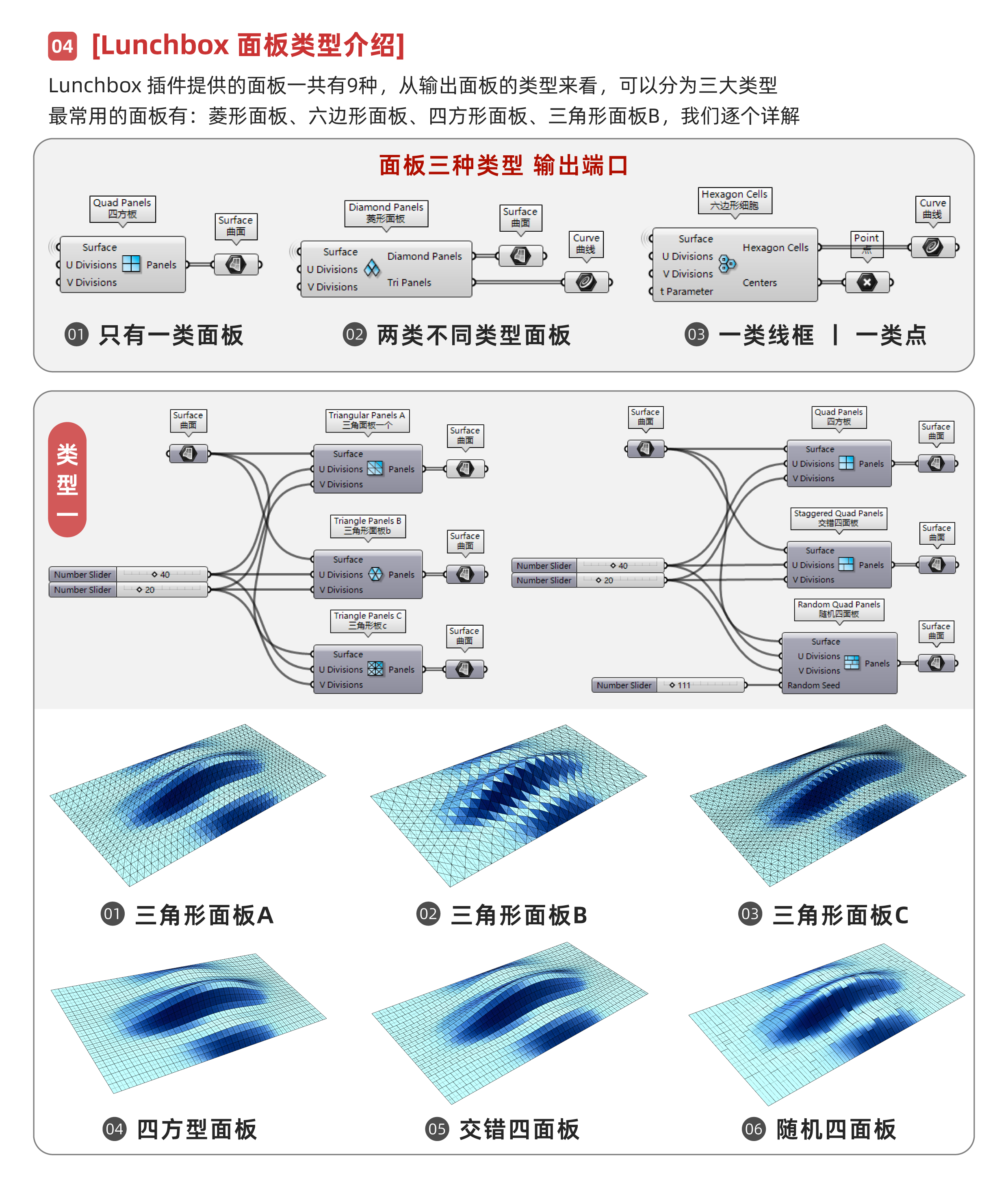

3.面板分三类型输出端口：

类型一 只输出一类面板：三角形面板A、三角形面板B、三角形面板C、四方型面板、交错四面板、随机四面板

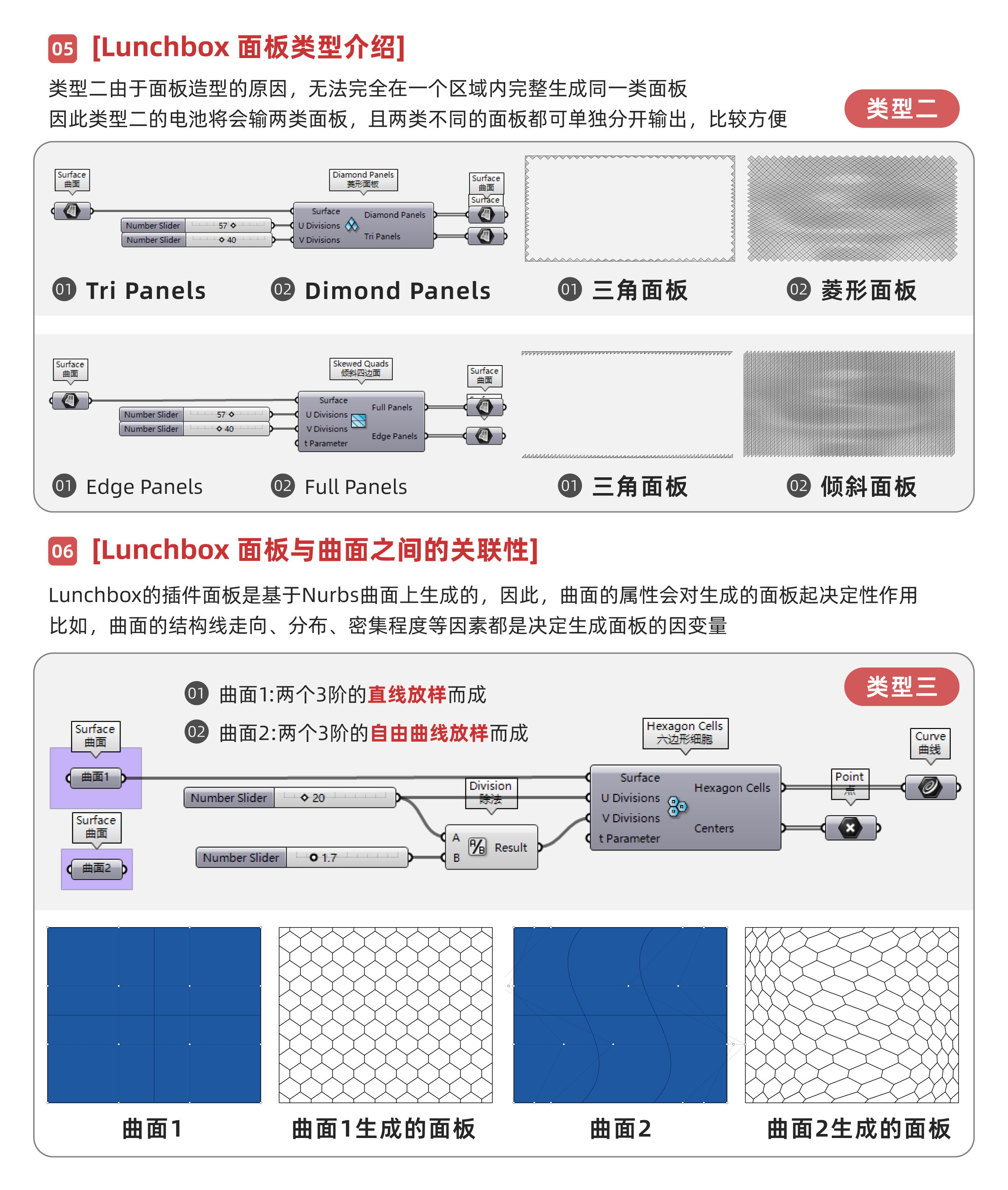

类型二 输出两种类型面板：菱形面板、倾斜四边面板

类型三 输出线框与点：六边形面板

4.Lunchbox 面板与曲面之间的关联性：

Lunchbox的插件面板是基于Nurbs曲面上生成的，因此，曲面的属性会对生成的面板起决定性作用。像曲面的结构线走向、分布、密集程度等因素都是决定生成面板形态的因变量。

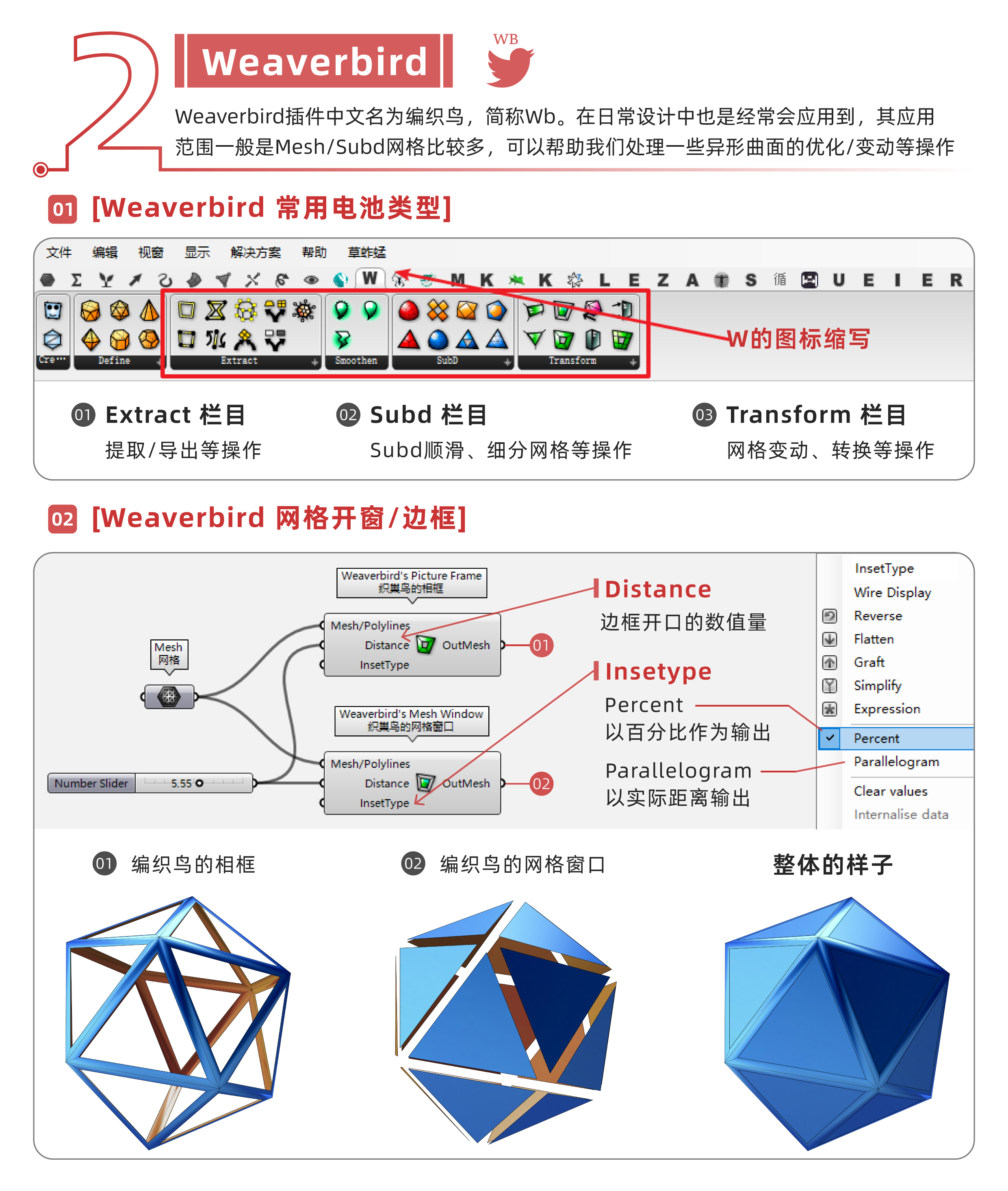

二.Weaverbird插件中文名为编织鸟，简称:Wb

在日常设计中也是经常会应用到，其应用范围一般是Mesh/Subd网格比较多

Wb可以帮助我们处理一些异形曲面的优化/变动等操作。

1.Weaverbird 常用电池类型：

①Extract 栏目：提取/导出等操作

②Subd 栏目：Subd顺滑、细分网格等操作

③Transform 栏目：网格变动、转换等操作

2.Weaverbird 网格开窗/边框：

①Distance：边框开口的数值量

②Insetype：⑴ Percent，以百分比作为输出 ⑵ Parallelogram，以实际距离输出

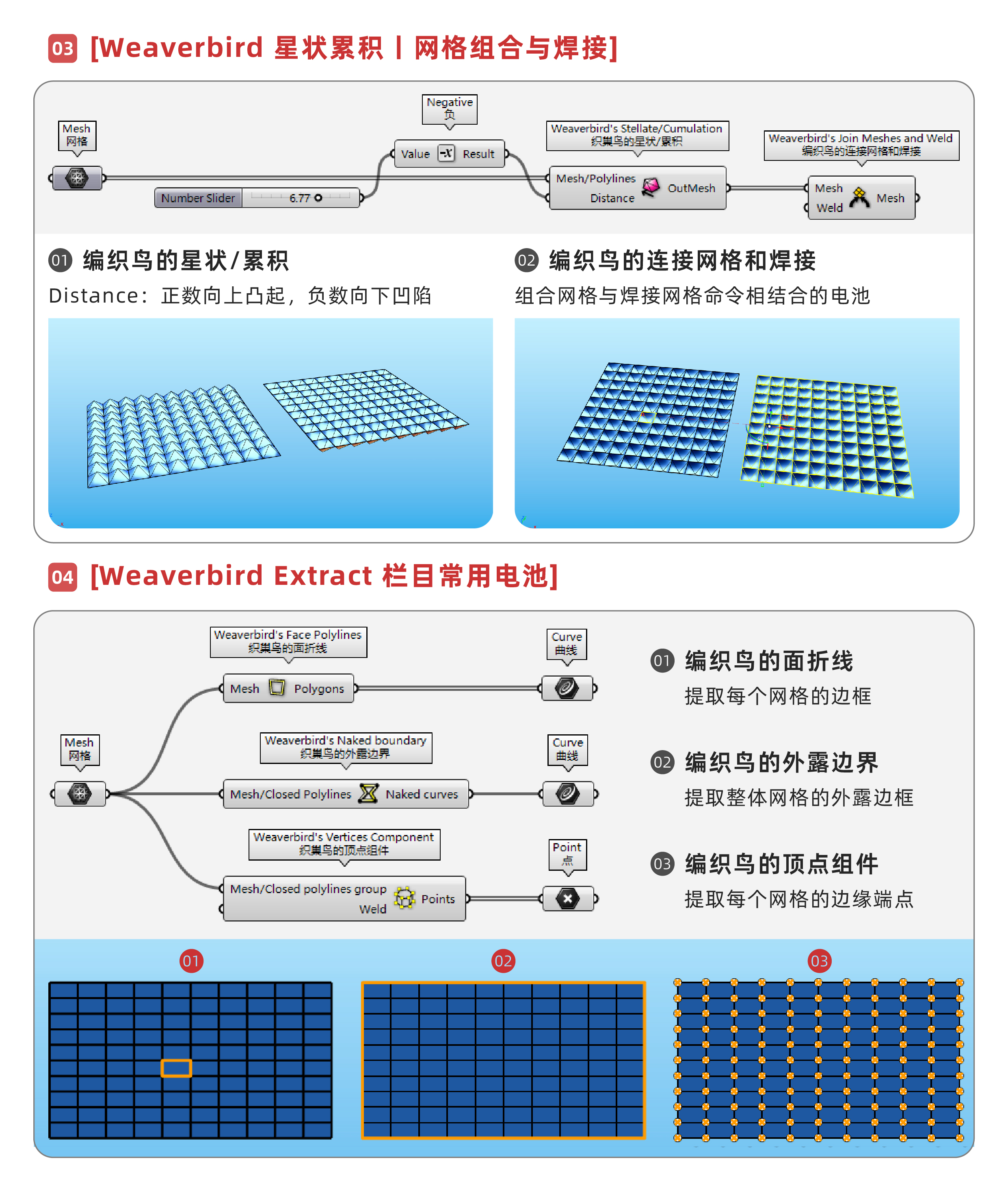

3.Weaverbird 星状累积丨网格组合与焊接：

①编织鸟的星状/累积：Distance：正数向上凸起，负数向下凹陷

②编织鸟的连接网格和焊接：组合网格与焊接网格命令相结合的电池

4.Weaverbird Extract 栏目常用电池：

①编织鸟的面折线：提取每个网格的边框

②编织鸟的外露边界：提取整体网格的外露边框

③Transform 栏目：提取每个网格的边缘端点

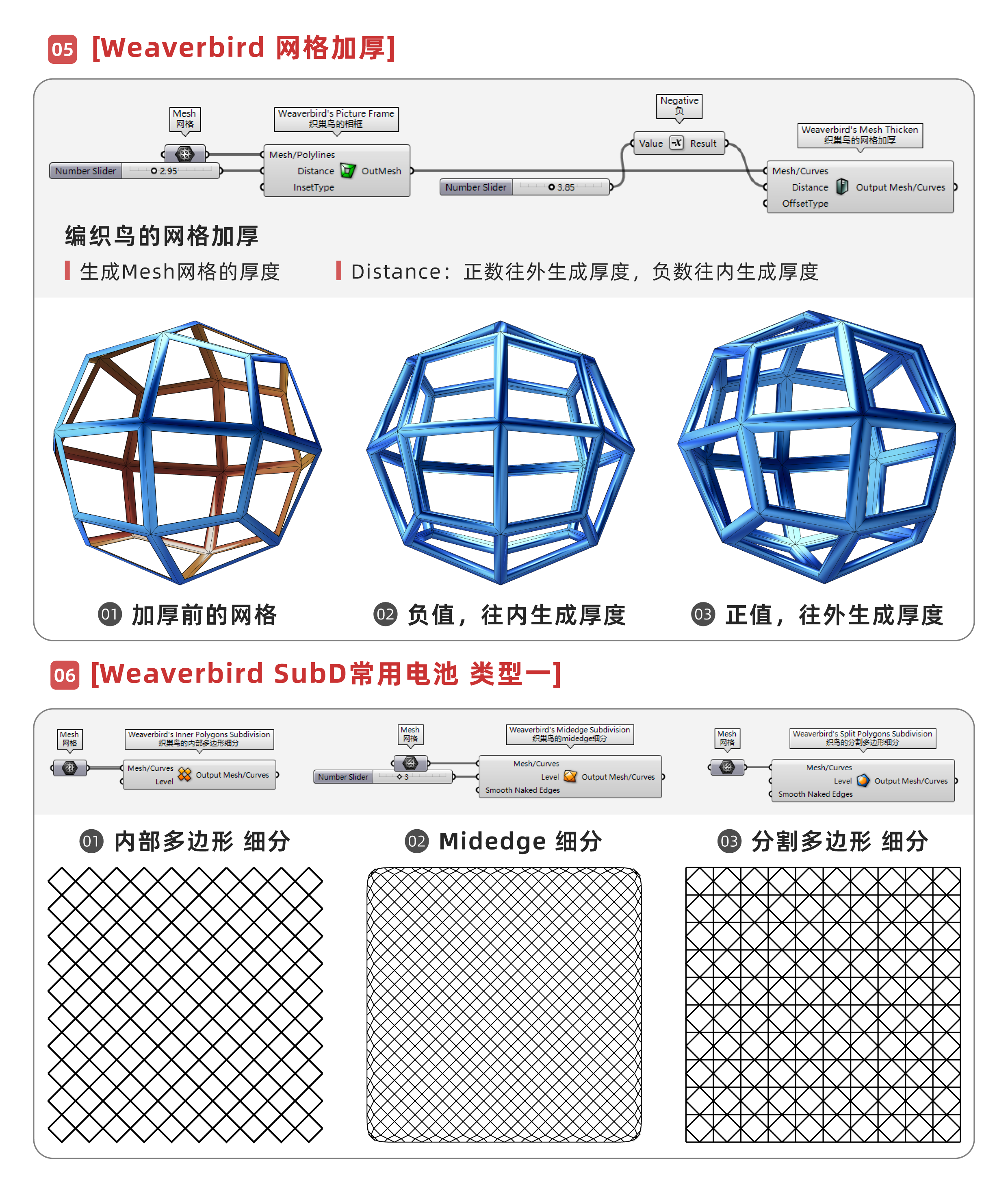

5.Weaverbird 网格加厚：

①作用：生成Mesh网格的厚度

②Distance：正数往外生成厚度，负数往内生成厚度

6.Weaverbird SubD常用电池 类型一：

①内部多边形 细分

②Midedge 细分

③分割多边形 细分

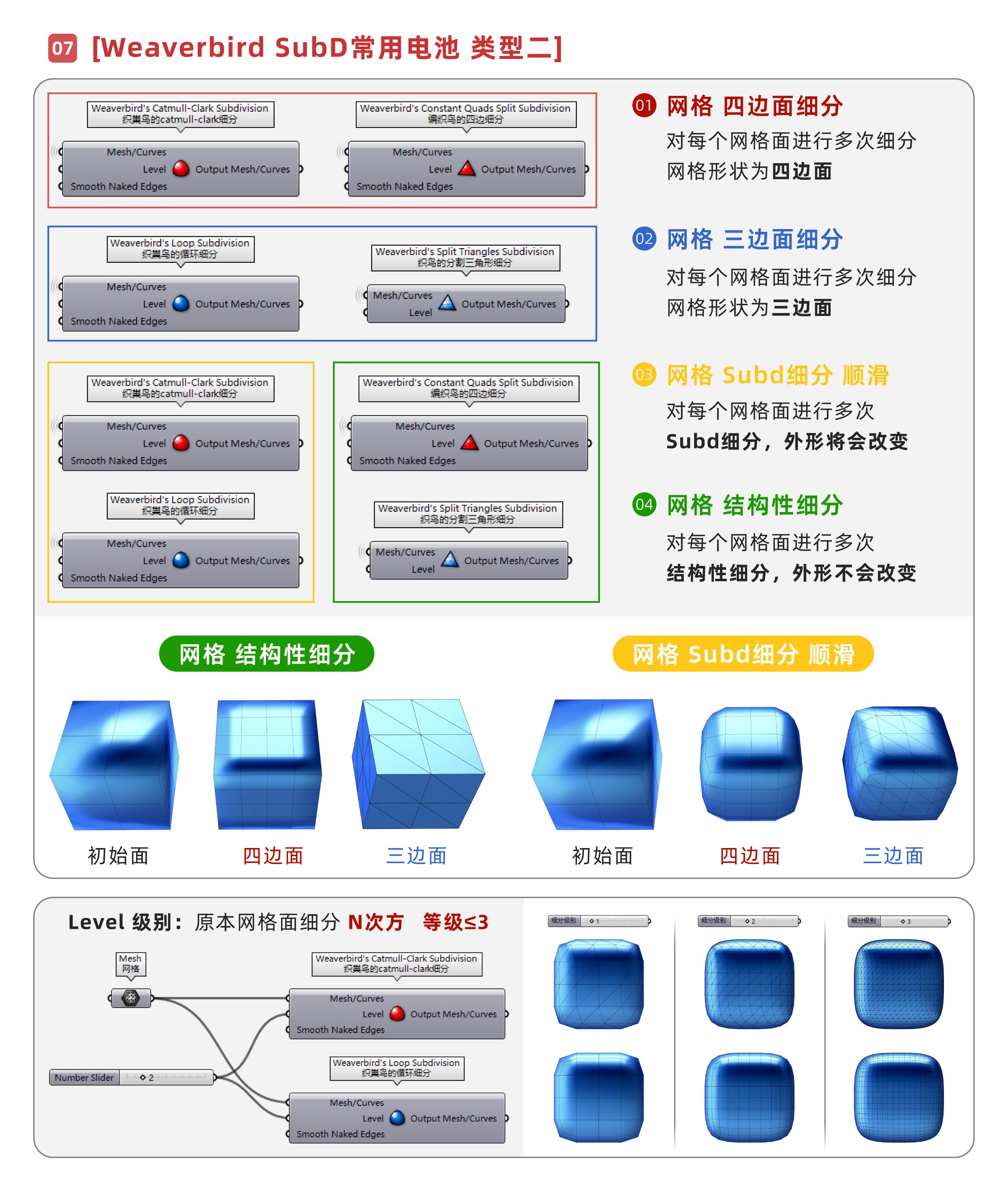

7.Weaverbird SubD常用电池 类型二：

①网格 四边面细分：对每个网格面进行多次细分网格形状为四边面

②网格 三边面细分：对每个网格面进行多次细分网格形状为三边面

③网格 Subd细分 顺滑：对每个网格面进行多次Subd细分，外形将会改变

④网格 结构性细分：对每个网格面进行多次结构性细分，外形不会改变

⑤Level 级别：原本网格面细分 N次方，等级≤3

文案笔记源于日常的工作学习心得，还达不到行业内高专业的程度。

但是希望对有想学习Grasshopper或想零基础入门的的小伙伴带来帮助！！~

也请各位有经验的设计师指正！！
