智慧电厂可视化解决方案，从“传统人力”到“智慧生产”

2023年10月8日，国家六部门联合印发《算力基础设施高质量发展行动计划》，提出加快建设能源算力应用中心，支撑能源智能生产调度体系，实现源网荷互动、多能协同互补及用能需求智能调控。针对“智慧工厂”等场景数据实时计算要求，加快部署工业边缘数据中心，推动算力赋能智能检测、故障分析、人机协作等技术迭代，不断提升不同工业场景业务处理能力。

万博思图响应政策号召，综合应用物联网、大数据、人工智能等技术，打造了火电厂综合管理平台，助力企业监测、分析数据，实现降本增效，为能源行业数字化转型事业添砖加瓦。

万博思图智慧能源工厂可视化解决方案

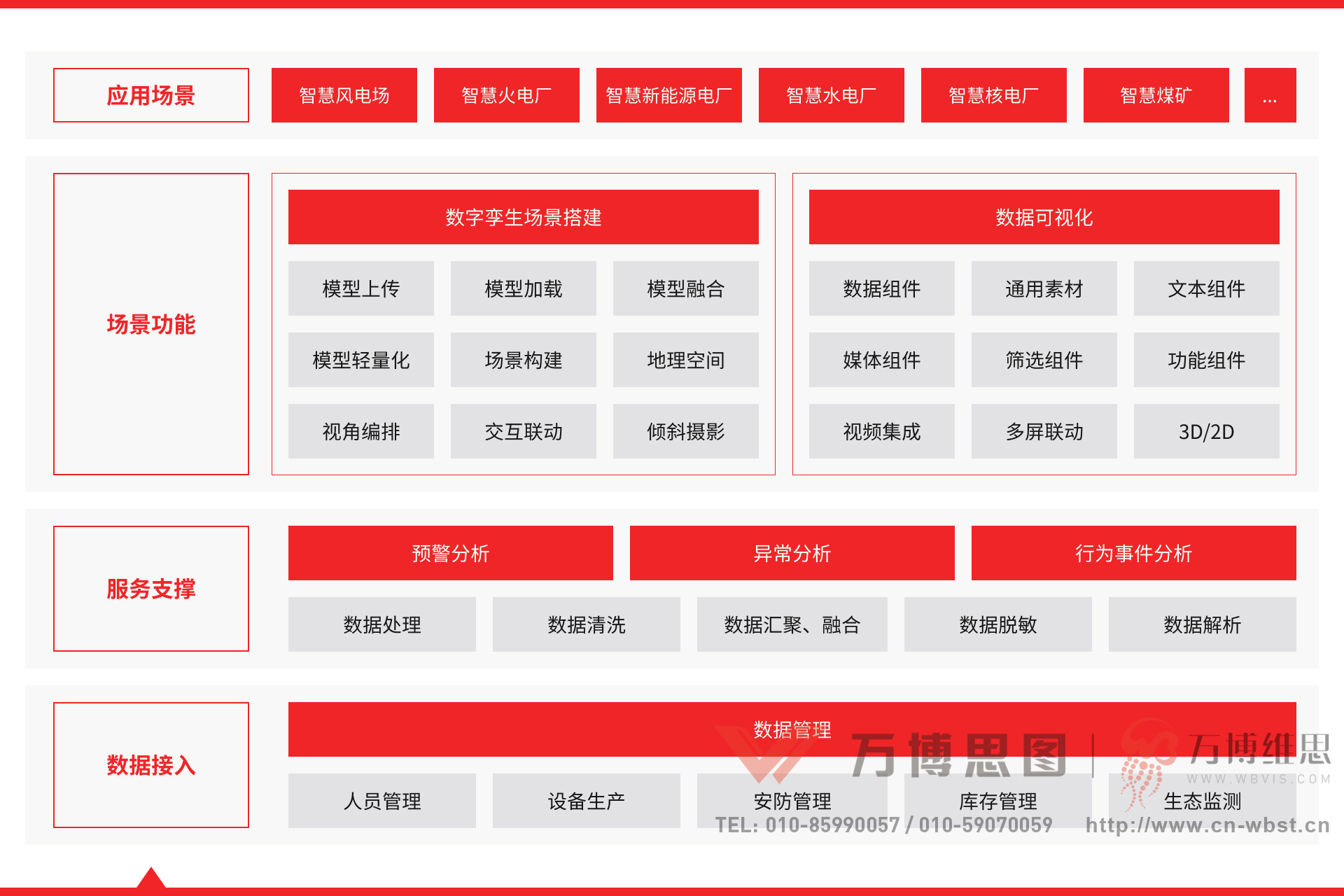

以“W-Max可视化大屏”与“W-Twinsight数字孪生”为工具，利用万博思图自主开发的平台——万博维思，搭建了智慧能源工厂可视化平台，感知厂区人员、设备生产、库存、安防、生态环境等数据，并发出隐患预警，辅助管理者决策。

01模板介绍

一、全景态势

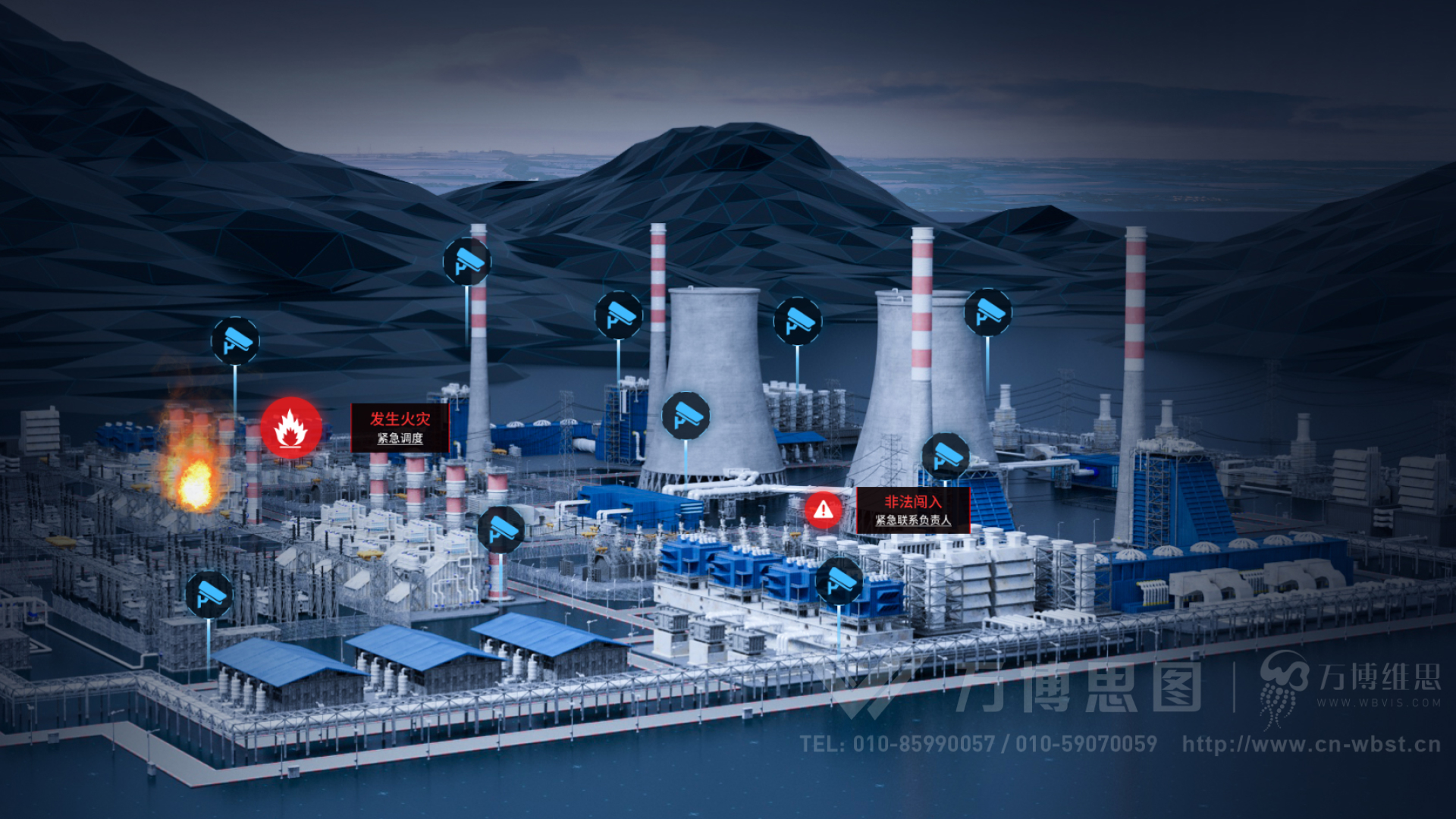

以火电厂为例，利用3D仿真技术1:1还原火电厂全貌，使管理者整体感知火电厂情况。主视觉显示火电厂全貌，展示用电、供热和厂区负荷情况，并能立刻发现火灾、非法闯入等重大险情，及时作出应急措施。左侧展示厂区运营信息、发电统计、经营信息、计划完成率卡片，便于管理者根据情况控制人流量，调整生产计划，实现降本增效。右侧卡片展示烟尘、汞排放、PM2.5等环境情况，便于把握污染物排放和生产控制情况，以及时进行生产控制和污染治理装置的控制。设置安全预警和预警列表，提示及时处理安全隐患。

二、人员管理

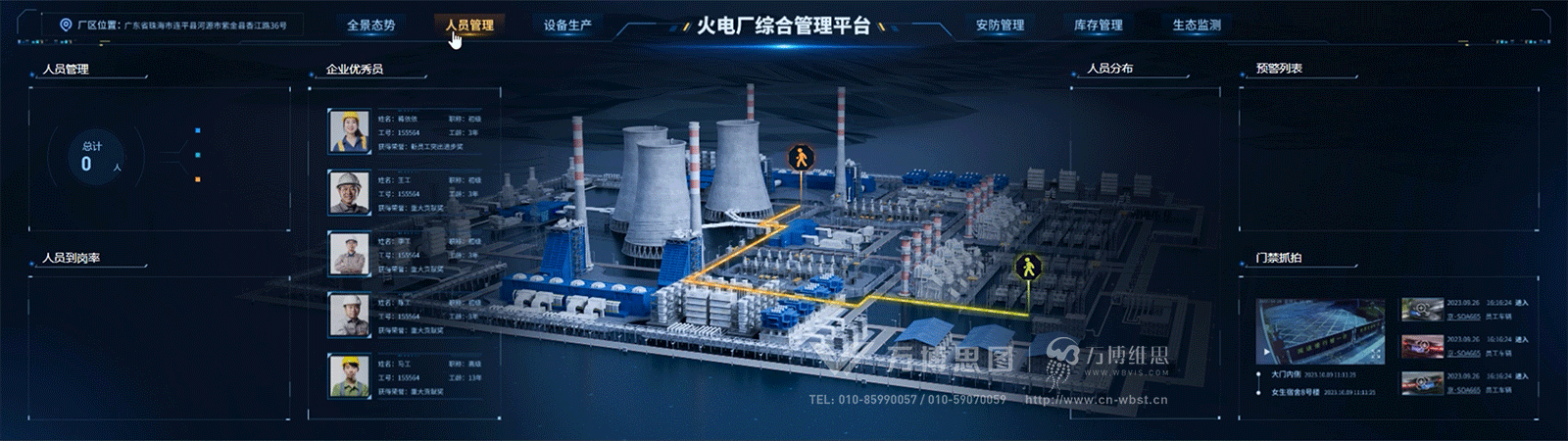

统计在岗人数、访客数和厂区总人数，便于生产调控和人流管控；抓拍人员行动路径，形成决策依据。设置人员到岗率卡片，便于内部考勤；展示企业优秀员工信息，树立企业标杆，形成正向激励，提高管理效率和生产效率。展示访客及员工分布情况，便于人员调遣及遇险时疏散；展示访客来由预警列表，提前做好应对措施；门禁抓拍来往车辆，为事故处理提供决策依据。

三、设备生产

按月、年统计装机耗电量，实时抓取装机功率以及生产指标，便于生产资源调控；关注供电、发电能耗情况，控制能耗强度，有助于实现降本增效；关注机组非计划停机数，完善点检标准，制定预防措施；监测设备运行效率，提高生产效率。

四、安防管理

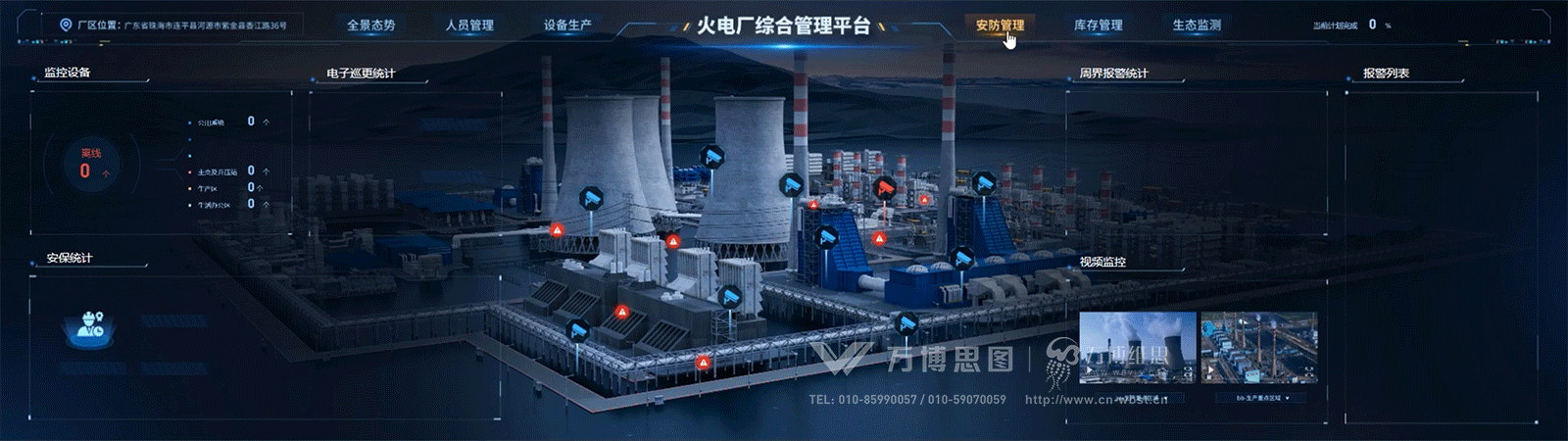

展示各区的安保人员和监控设备的分布情况，主视觉显示每个摄像头和预警提示的精确位置。使用巡更系统，兼顾人防和科技防，减少人工失误。预警列表展示预警的级别、位置、类型，用户可视情况进行处理。

五、库存管理

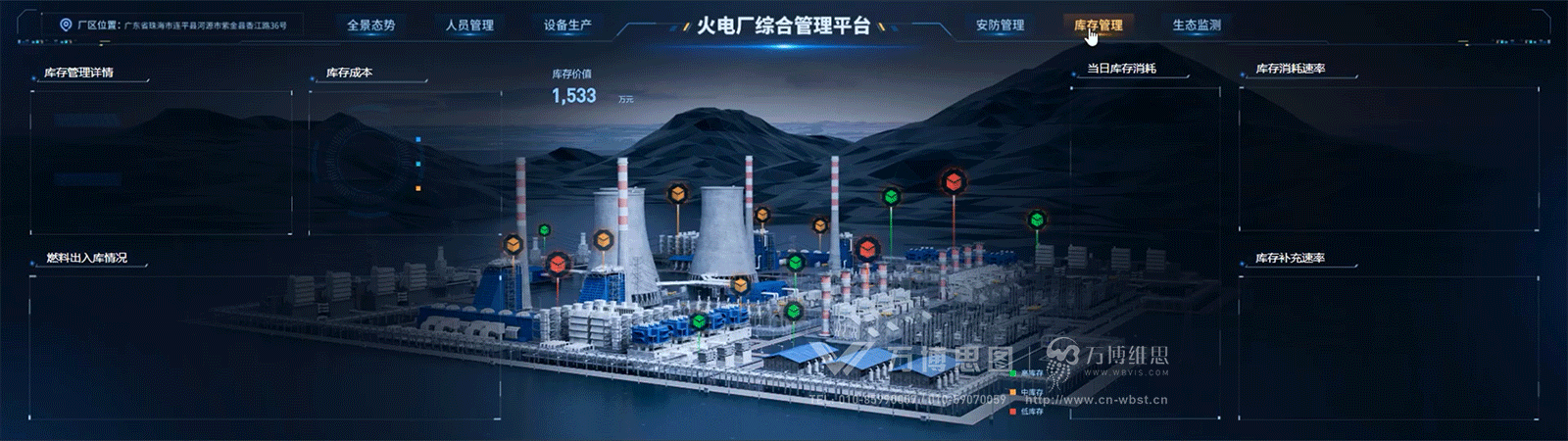

以柱形图、环形图、曲线图的形式展示燃料出入库情况、库存成本、当日库存消耗量、库存消耗速率和补充速率，便于管理者及时掌握库存情况；主视觉上方展示库存价值、采购量、采购总额、安全库存，便于管理者调控采购量、库存量以及采购成本。主视觉部分分别以红色、橙色、绿色方块儿指示低库存、中库存、高库存的具体位置，管理者可迅速掌握库存情况，采取措施。

六、生态监测

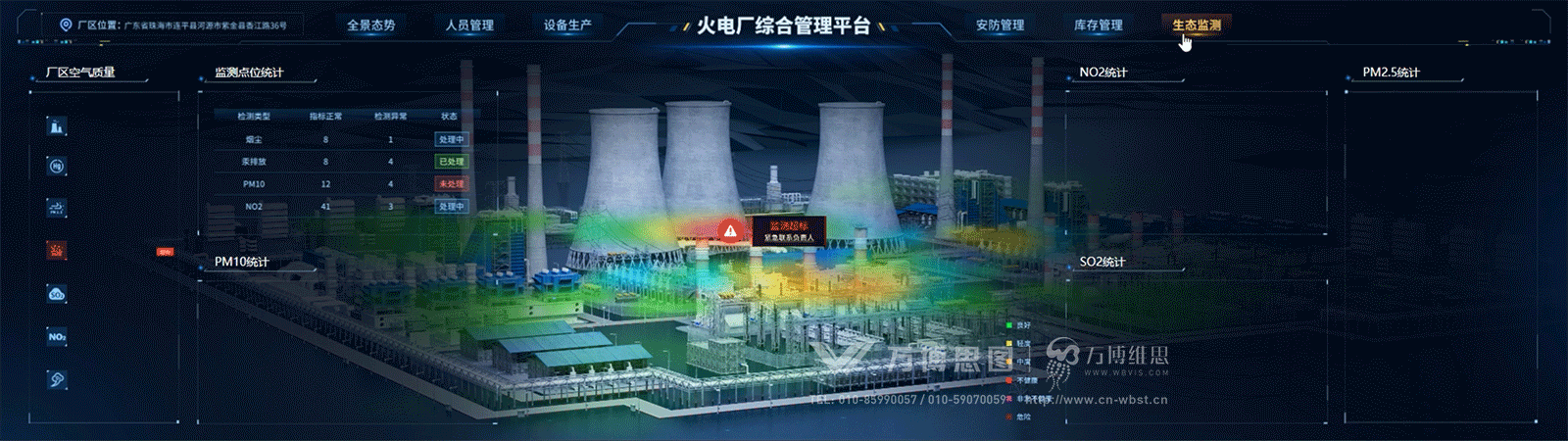

按照时间、排放量、点位、来源监测烟尘、汞、PM2.5、PM10、SO2等有害气体的排放情况，以图表形式呈现数据，发出预警。

02关键功能

一、实时监控预警

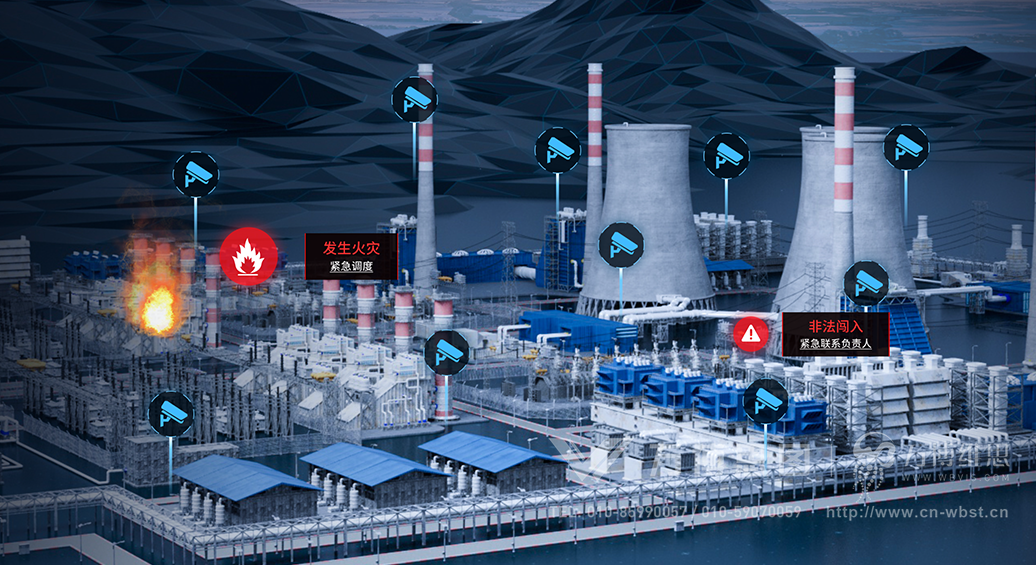

实时抓取数据，监控灾情、非法闯入等险情，采取有效措施控制事态发展；监测人员流动和设备情况，排除安全隐患；安保人员、摄像头、电子巡更三重监测预警，做到人防、物防、技防相结合。

二、生产能耗监测

动态实时监控电、煤等能耗情况，将所有能耗数据集中管理，支持同环比情况分析，提高能耗管理效率，节省精力，辅助决策者节能降耗，降低环保成本，优化能源使用效率，提高生产效率。

三、生态监测

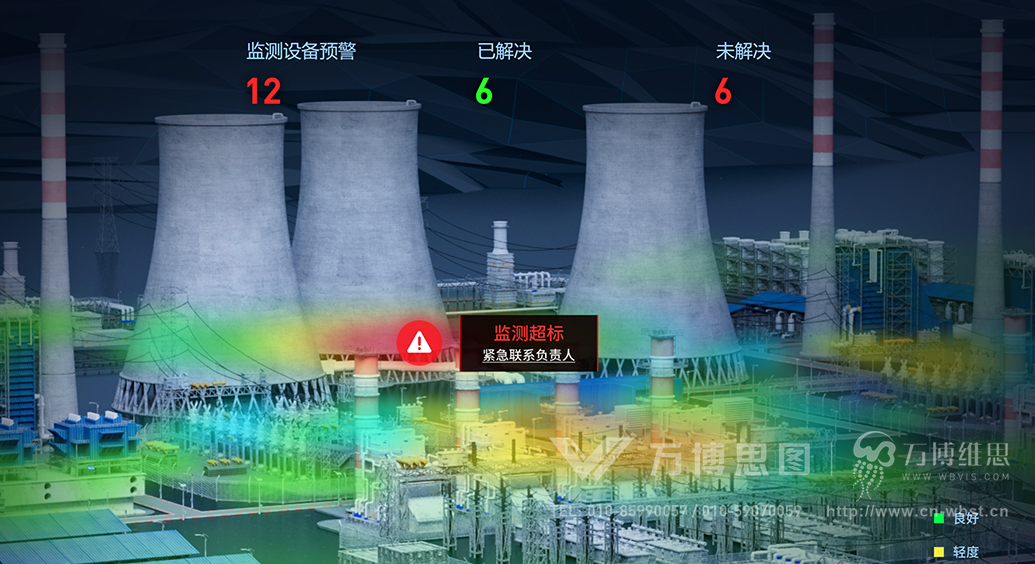

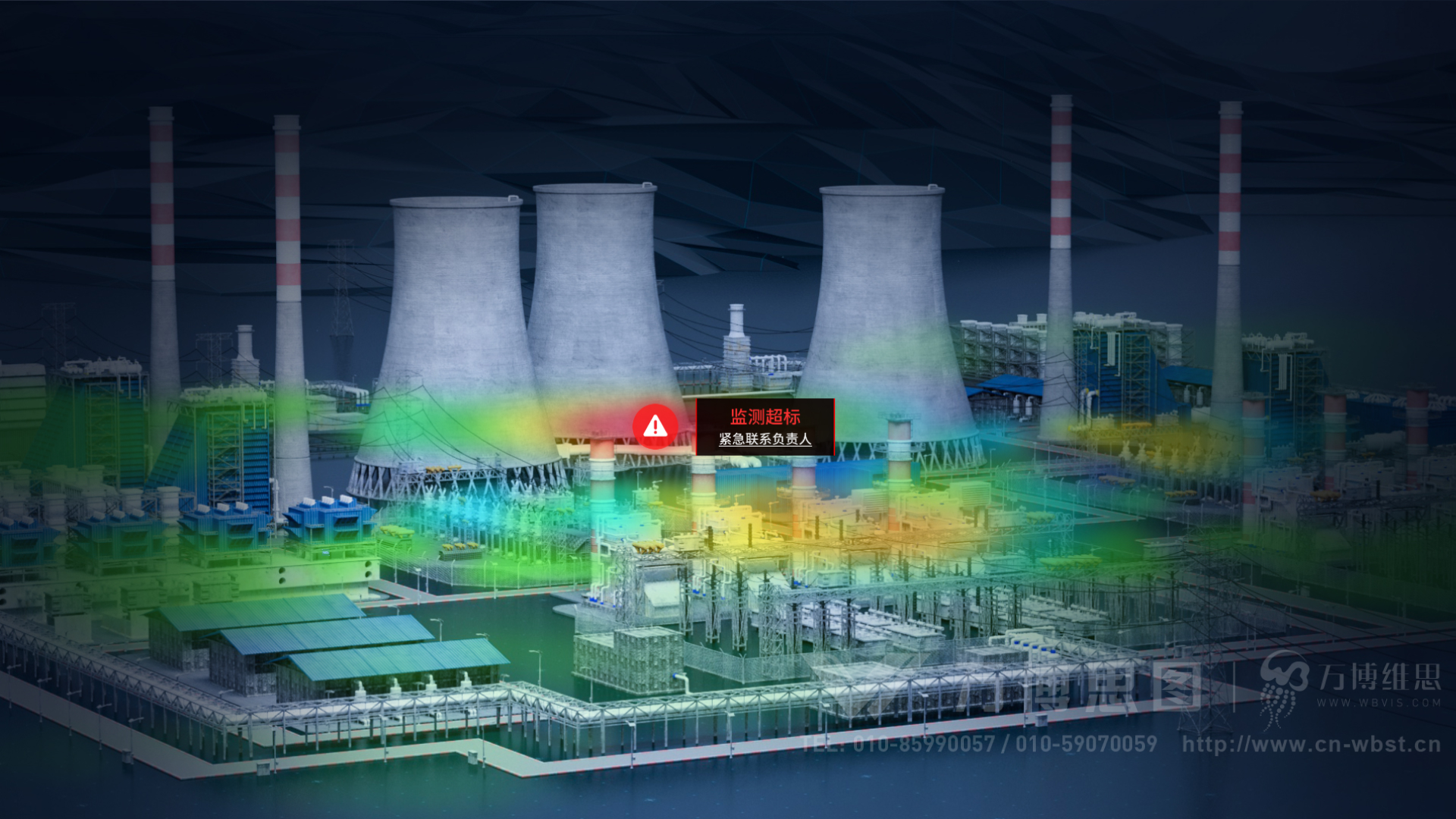

生态监测有利于从源头上治理污染，保障工厂环境和劳动者健康，保证工厂可持续发展。将庞大的生态数据整体样貌用热力图层刻画出来，直观地将数据分布情况展现出来，方便管理者根据数据的极值以及各个数据之间的联系发现异常情况，制定有效防治措施。

03应用场景

一、工厂一站式管理

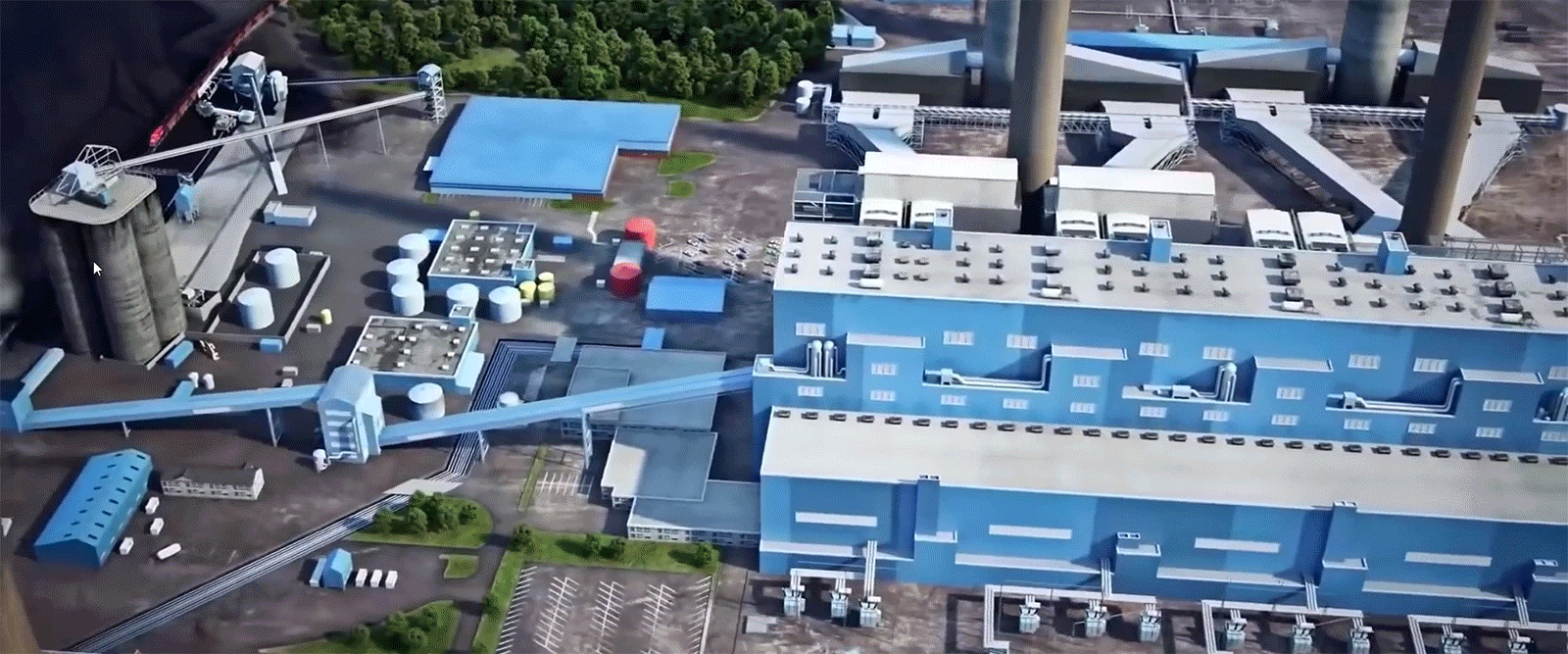

智慧工厂可视化系统利用3D仿真技术1:1还原工厂全貌，可打破不同业务部门之间存在的数据孤岛，轻松采集、整合不同来源的数据，将实时数据以柱形图、折线图等多种形式交互呈现在一张大屏上，助力生产者根据生产数据自行调整生产速度，辅助管理者洞察数据背后的业务价值，作出决策。

二、安全生产监测

安全生产即保证生产过程中的人身安全和设备安全。智慧工厂可视化系统实时监测人员在岗数、分布位置，实时抓拍来往人员的路径；监测设备运行效率，实时预警，保障人身和财产安全，调动员工的生产积极性，增加企业效益。此外，系统还可进行生态监测，保障良好的生产环境，保障劳动者身体健康。

三、工厂资源快速合理配置

合理的资源配置是生产效益提高的重要基础。工厂资源包括设备、人力以及其他物料。以火电厂为例，它的日常运行需要炉、机、电三大主要设备，需要煤、石油、天然气等燃料保证设备的正常运行，也需要人员运行、监管、检修设备，补充燃料，以及接收、执行管理层指令。但是，一个火电厂有成千上万台设备、几百上千的人流量，且设备、人员分布不集中，仅靠管理者无法快速合理配置这些资源，人员也无法做到快速响应指令。智慧工厂可视化系统可以实时监控人流量和人员、设备分布情况，实现应急调配；监测库存情况，及时补充或调用库存资源。

04 行业应用

目前，万博思图已经在风电、火电、电力新能源等领域有了实际应用案例，获得了客户的认可并长期保持良好合作关系。

一、火电集中监测与分析专家系统

某世界500强上市能源央企下属有10个大区，每个大区有2到10个项目公司。由于组织架构的设置，海量的数据离散分布于各大区、各项目中，无法互联互通共享，亟需一个数据治理、分析平台帮助该集团打通数据壁垒，实现数据驱动决策。

万博思图利用物联网、大数据技术汇集该集团庞杂、离散的数据，建成一个统一的大数据平台——火电集中监测与分析专家系统，辅助专家监测与分析区域火力发电情况。

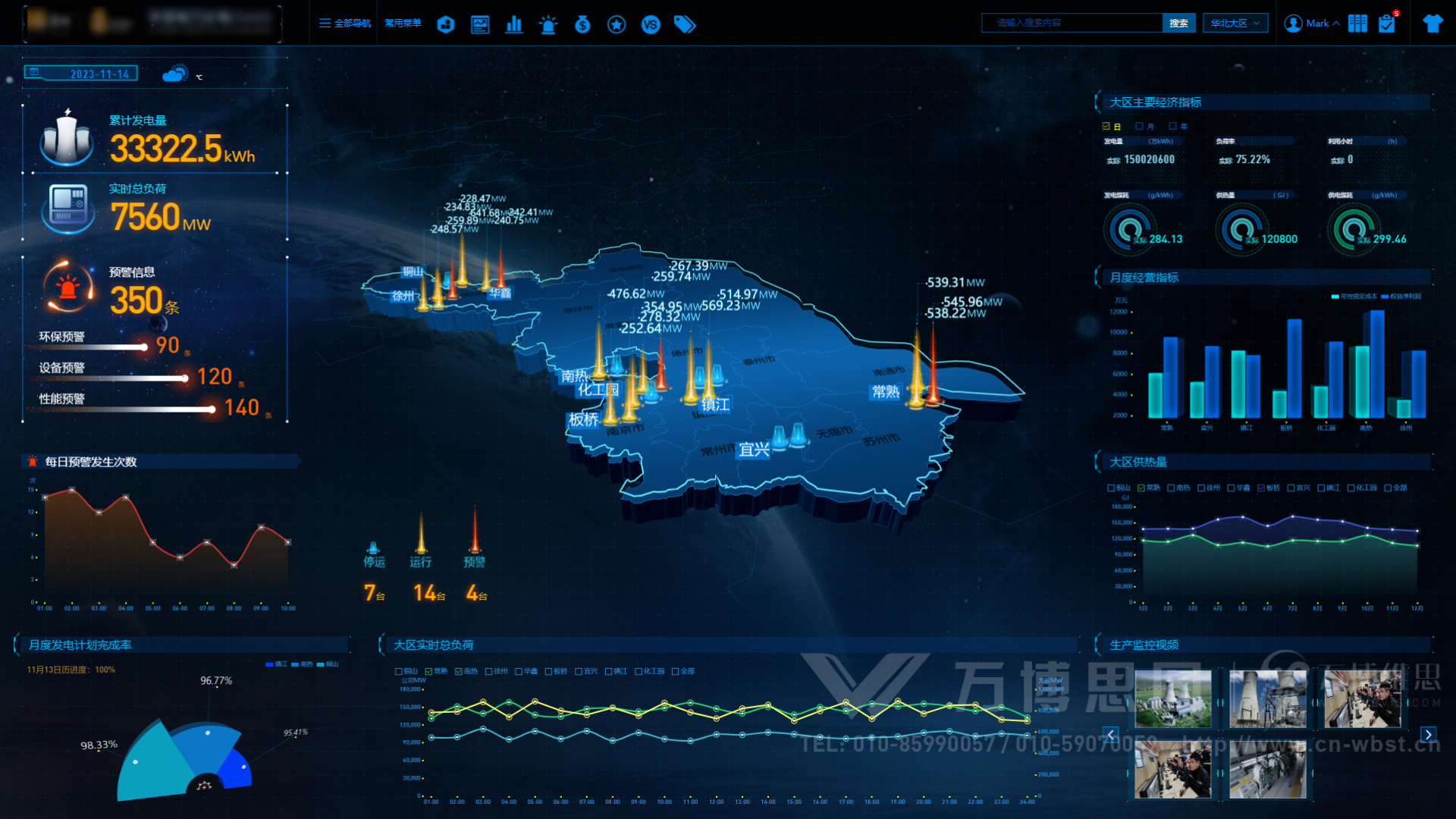

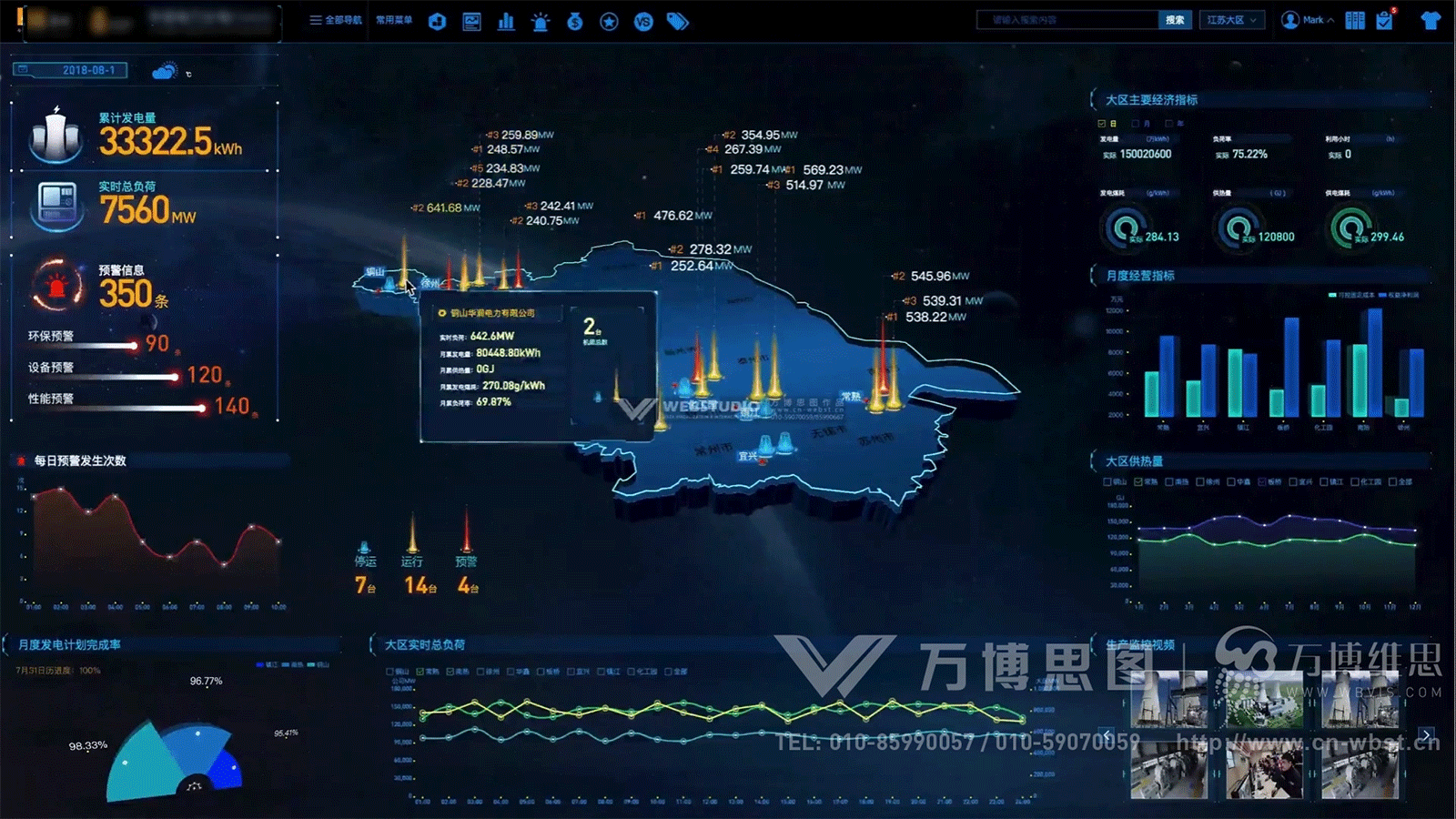

首先梳理了该集团火电厂的业务逻辑，以江苏省地图为主视觉，展示各分公司机组发电状况，包括控股实时总负荷、累计发电量、预警，用蓝色、橙色、红色分别表示停运数、运行数和预警数，决策者可准确把握机组情况，及时采取维保措施。可视化界面支持通过鼠标点击详细查看月度发电排行、大区供热量、各项目公司实时成本、大区主要经济指标、生产运营管理、环境指标、生产监控视频、预警状况等，辅助决策者制定降本增效措施。

在技术方面，采用canvas技术支持开发效果的高度还原性、数据的实时渲染、组件的拟合动态动画；主视觉采用H5+webGL，使界面灵活多变，易于拓展维护，流畅展示3D模型。

该系统针对不同数据定制3D可视化组件，让数据展示更立体、清晰、生动；地图及组件可进行全屏、拖拽、收起操作，简单便捷，集团上下反响良好。

有了火电集中监测与分析专家系统，执行者不再四处奔忙，决策者不再为数据接入、数据合并、数据分析烦忧！

二、新能源集中运维大屏监视软件应用系统

继搭建火电集中监测与分析专家系统后，万博思图与该上市能源央企进行了二次合作，根据集团实际情况打造了电力大区新能源集中运维大屏监视软件应用系统，实现了总部、大区、运维公司三级下钻。

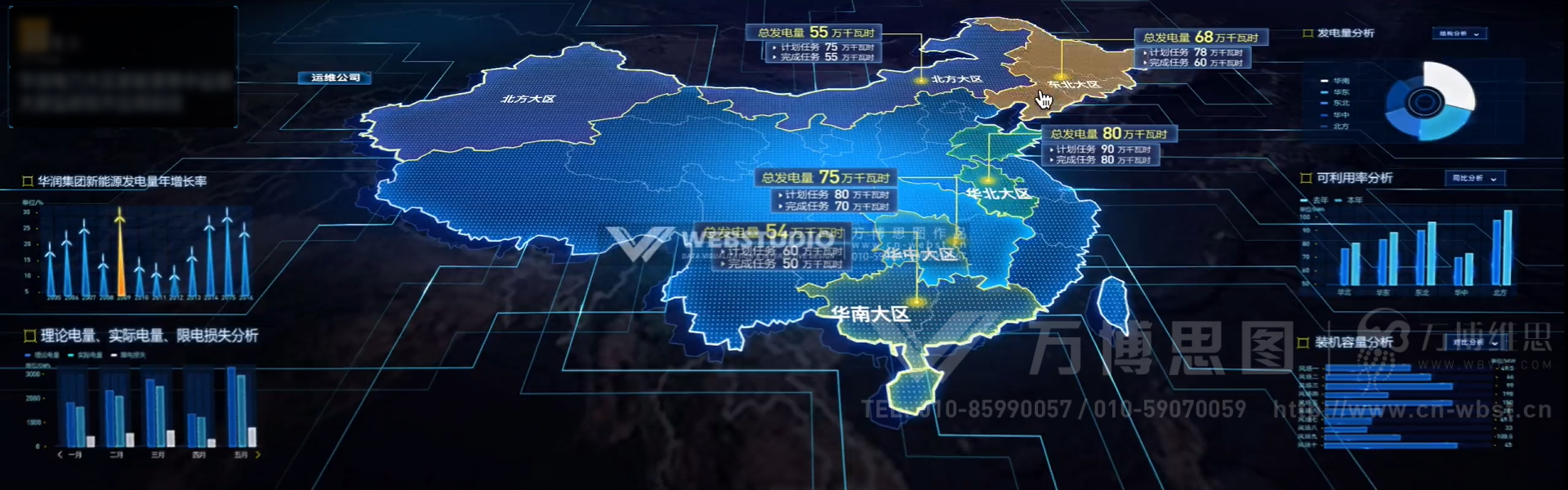

主视觉以中国地图为容器，总览各大区的计划发电量、完成发电量和总发电量，支持通过图表进行发电量年增长率、电量损失、发电量、可利用率、装机容量分析，决策者可根据数据进行宏观调控。

在各大区设置指标综合分析、设备性能评估，设备预警汇总模块，根据情况采取有效控制措施，减少生产停滞成本。

三、河北省生产运营监控中心

此外，万博还打造了河北省生产运营监控中心，以安静、神秘、壮阔的极光蓝为主题色，将夜晚初上的华灯编织成网呈现在河北地图上。

主视觉展示节能减排数量，贯彻环保理念；监测设备接入情况、运行状态、有功功率和接入容量，及时采取维保措施，减少设备成本；按日、月、年监控设备功率，及时更新老旧设备，保障生产活动正常进行。

生产运营监控中心后台设置省份、风电场、风机、升压站等模块。以风电场模块为例，其展示风场全貌，支持监测风场、道路线、日月发电量，一旦有异常情况便发出预警。道路线模块可监测大气层的温度、气压和相对湿度以及各层风速，结合设备运行情况为风能的利用提供数据依据。可视化界面与远程监控中心、故障诊断中心、生产管理中心、性能分析中心联动呈现数据，为管理者提供全面的决策支持。

保姆式监控场景和数据让管理者不再拍脑袋决策！

结语

数字化转型如火如荼，万博思图也随数字化的洪流投身于智慧工厂建设，持续深耕可视化领域，凭借灵活的创意、精益的设计、卓越的技术以及敏捷的组织帮助万千“大国工匠”感知数据的魅力，挖掘数据的价值，站在数字化大屏前指点江山，挥斥方遒。

目前，以上案例已上线万博维思可视化大屏模板，浏览器搜索万博维思即可开启试用，通过简单拖拽、模块组合形成您需要的模板。此外，平台还内置了500+不同场景模型组件，300+官方自研可视化数据组件，500+覆盖日常工作场景的应用模板，创意十足，操作便捷。
