建模步骤：

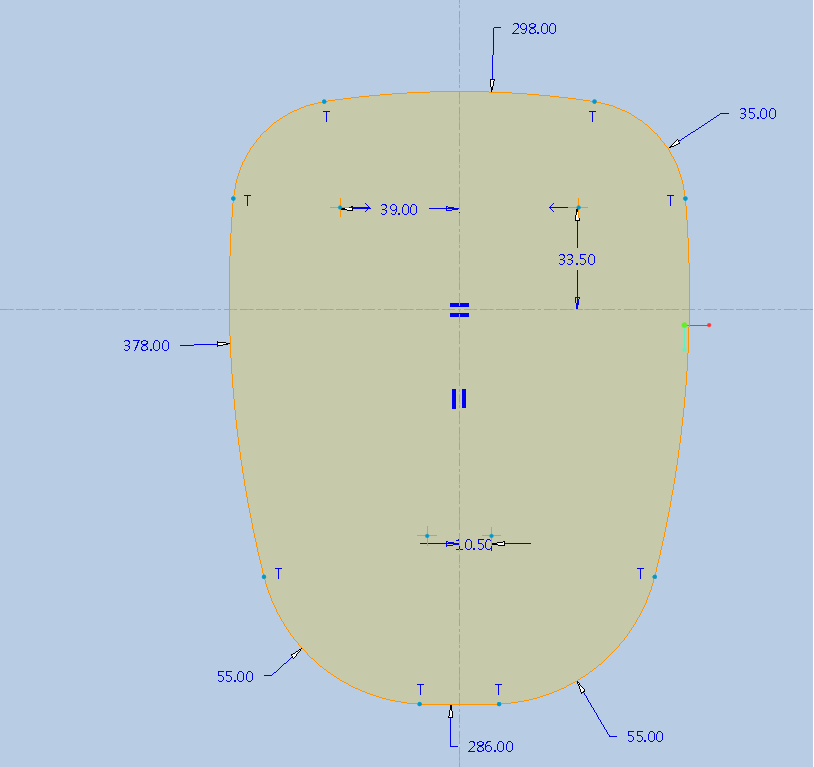

（1）草绘需要建的条纹区域外形，先草绘外轮廓曲线。

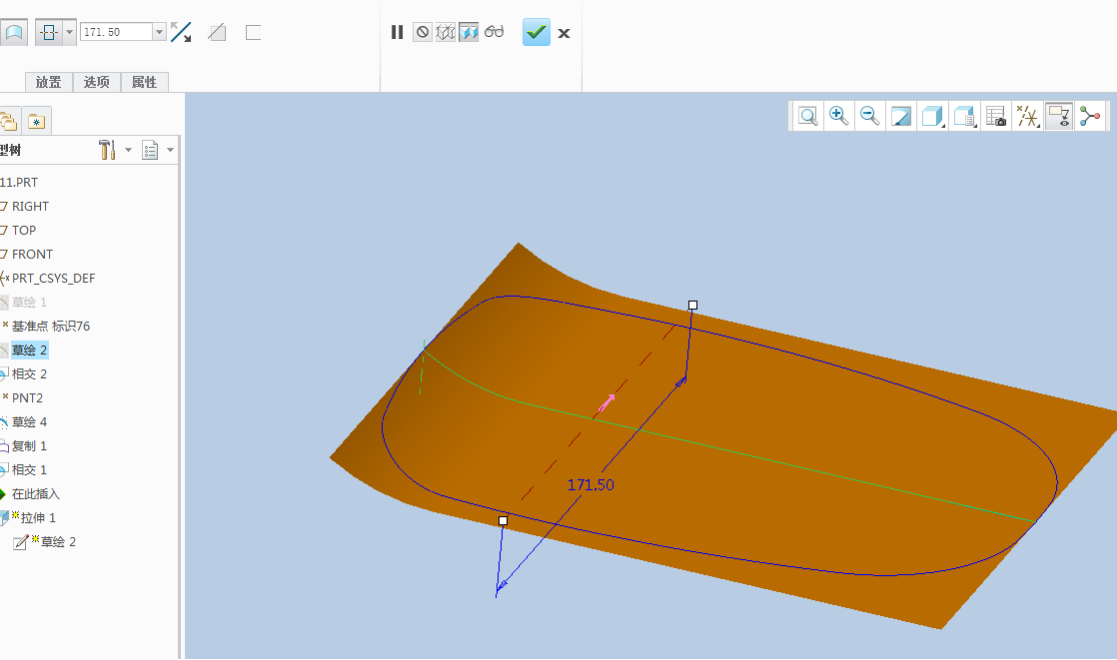

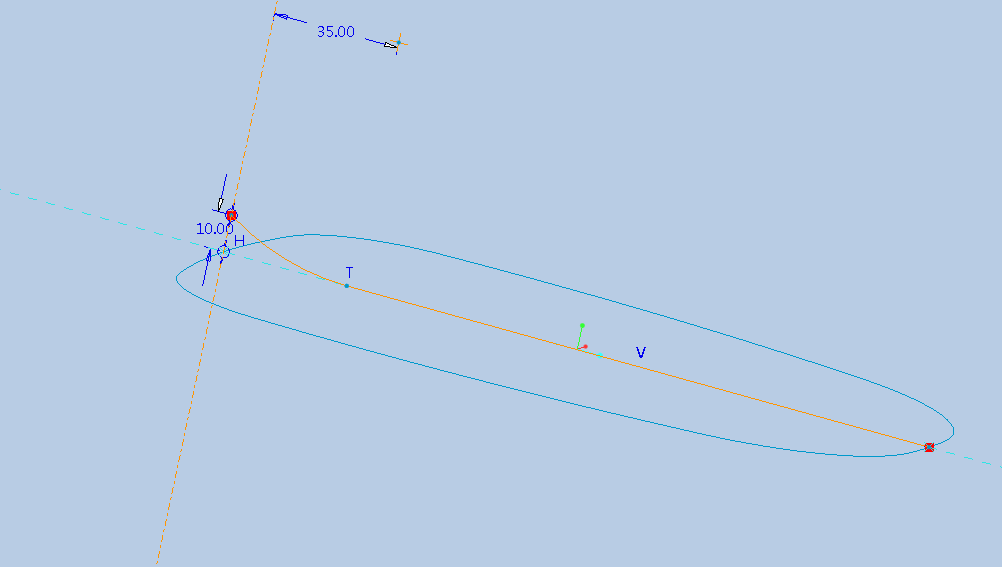

（2）草绘一条侧面轮廓曲面线条。

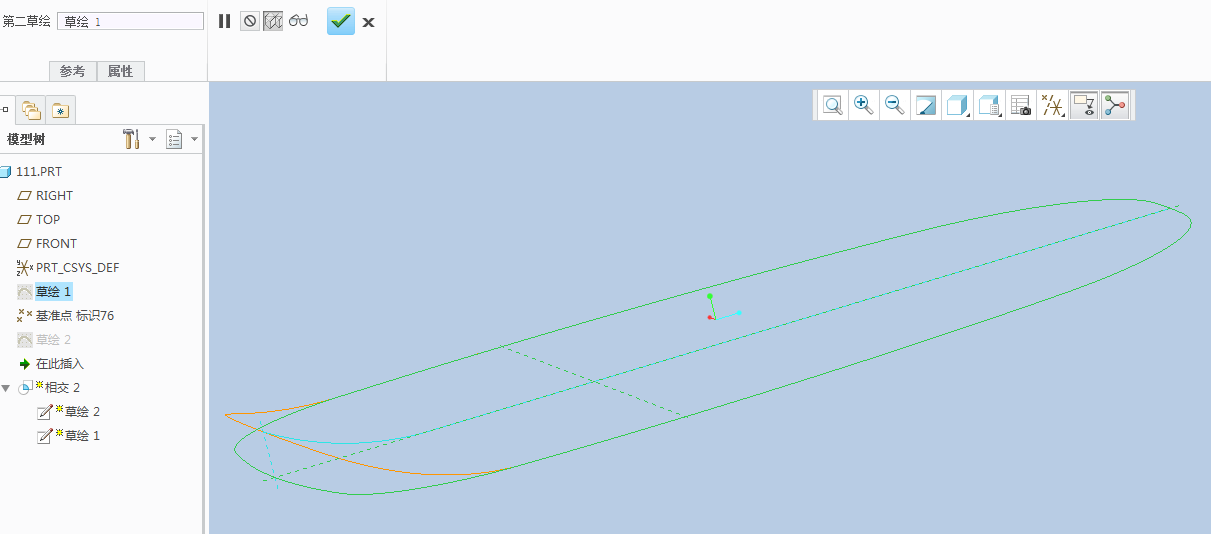

（3）选择两条曲线通过相交得出一条下图黄色空间曲线。

（4）利用相交曲线拉伸曲面覆盖空间曲线。

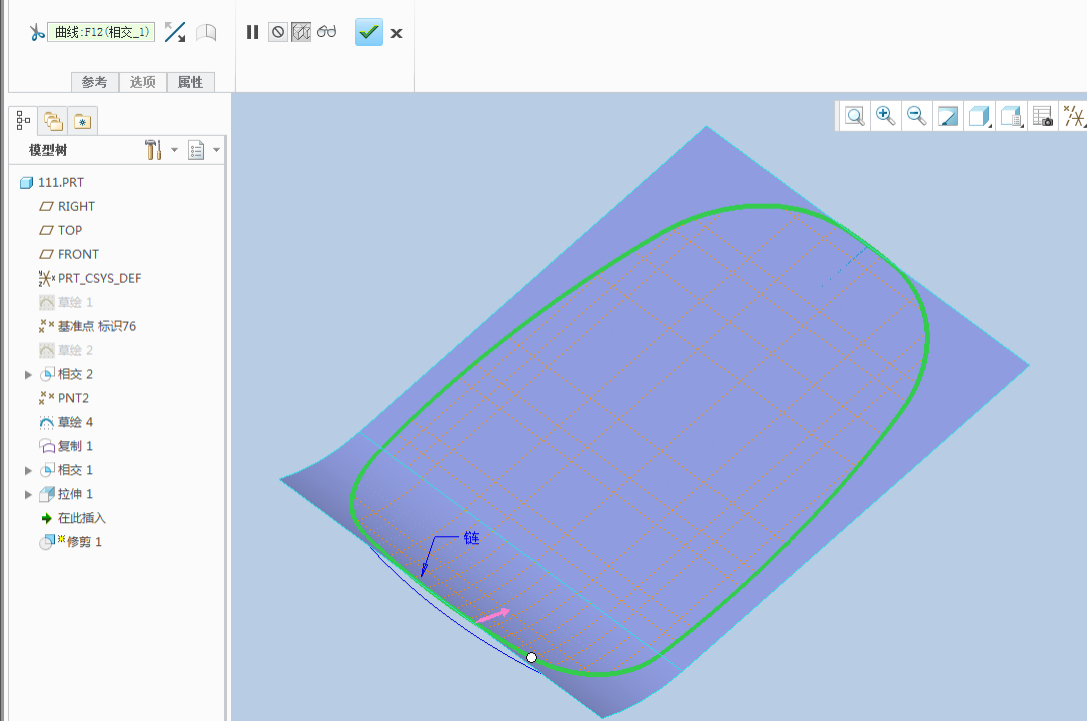

（5）利用相交曲线修剪曲面保留曲线内部曲面。

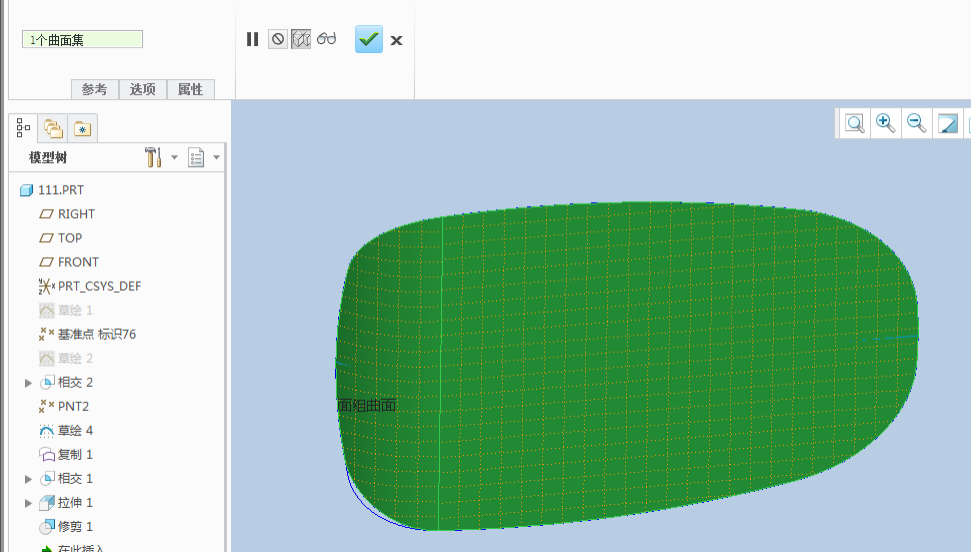

（6）将内部曲面复制两份用来修剪。

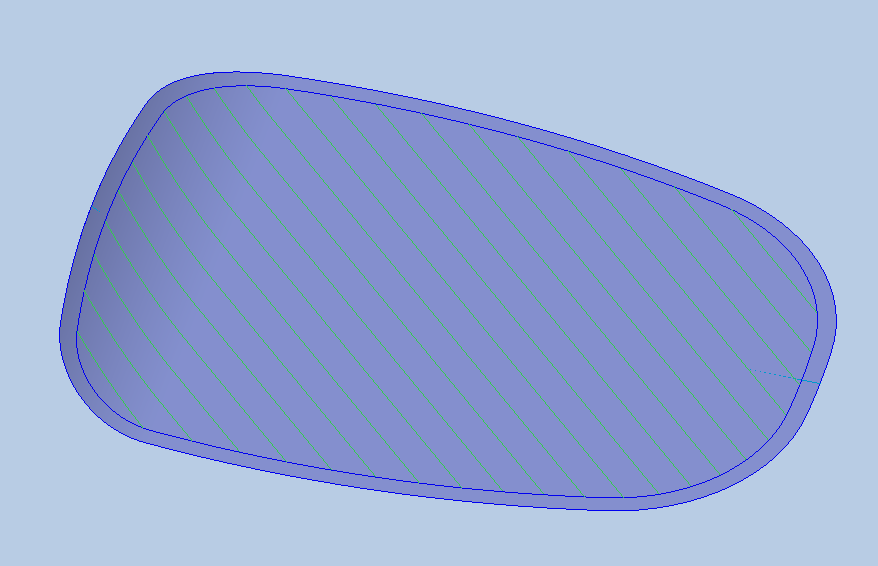

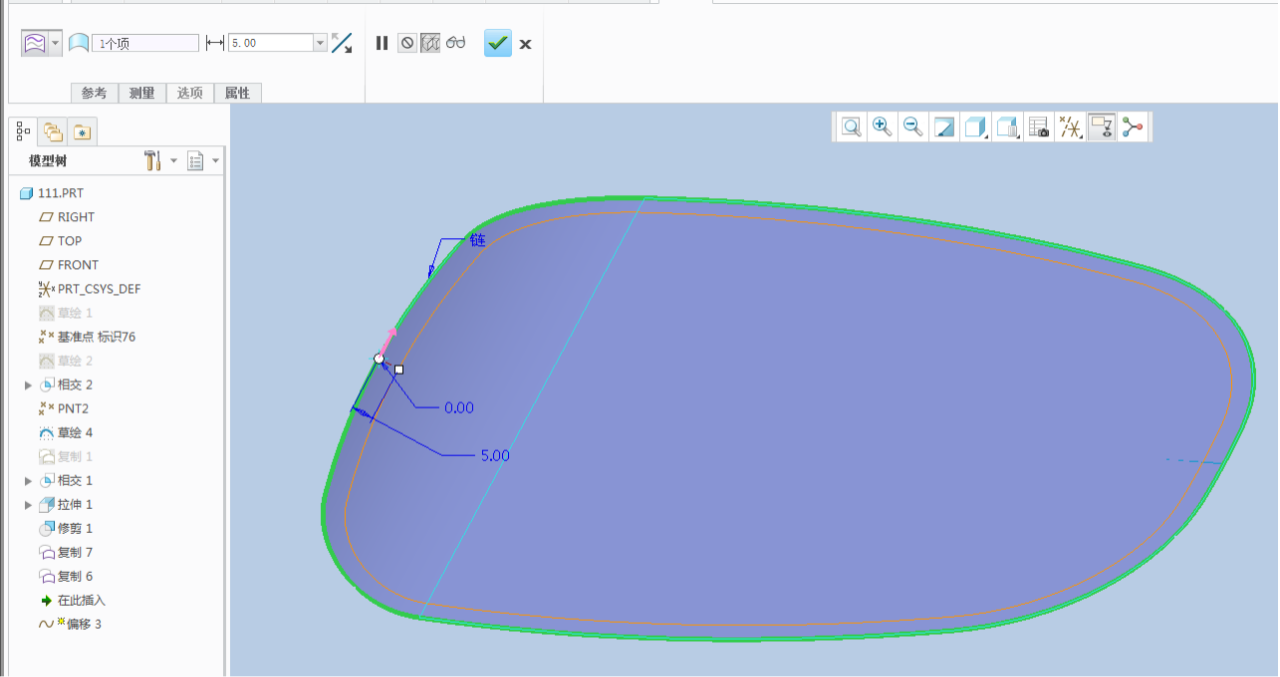

（7）用相交曲线沿曲面向内偏移5MM，确定条纹外部区域范围。

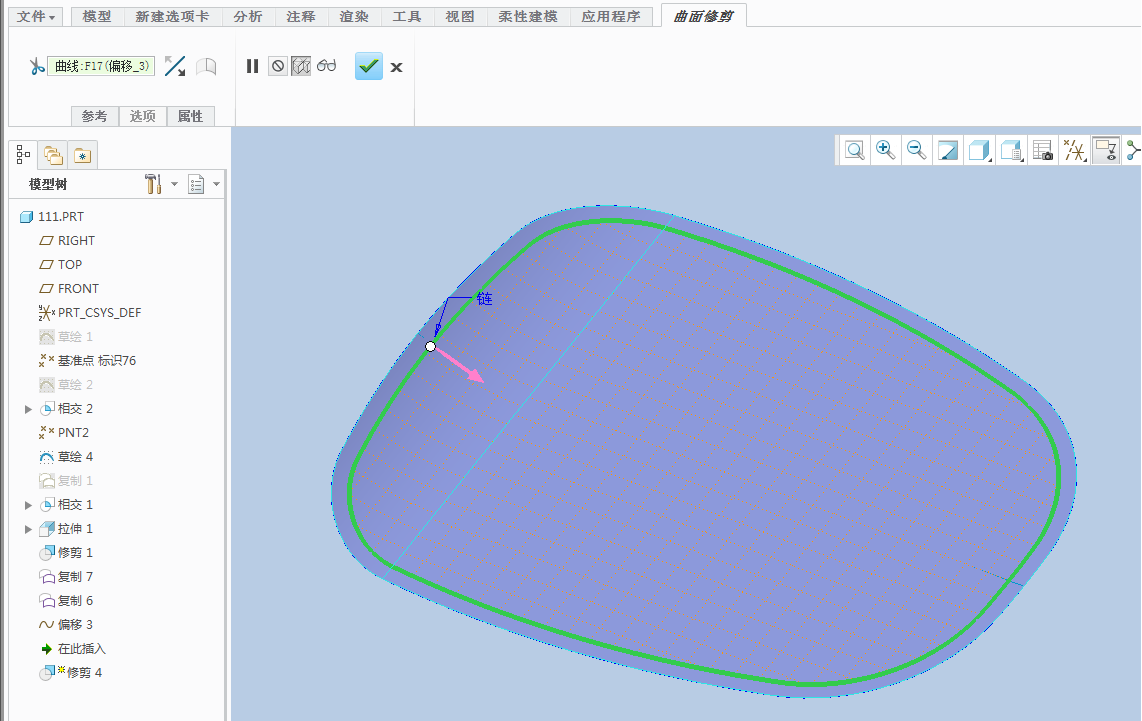

（8）用偏移曲线修剪复制的曲面保留内部曲面，用来投影空间曲线做准备。

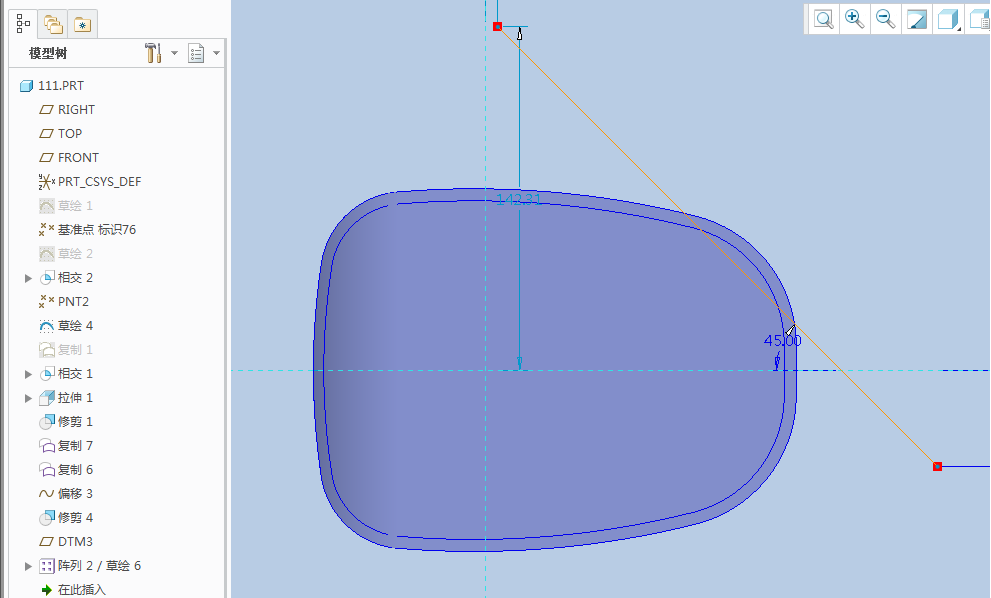

（9）草绘一条纹路直线，角度在45°线需要足够长能覆盖曲面。

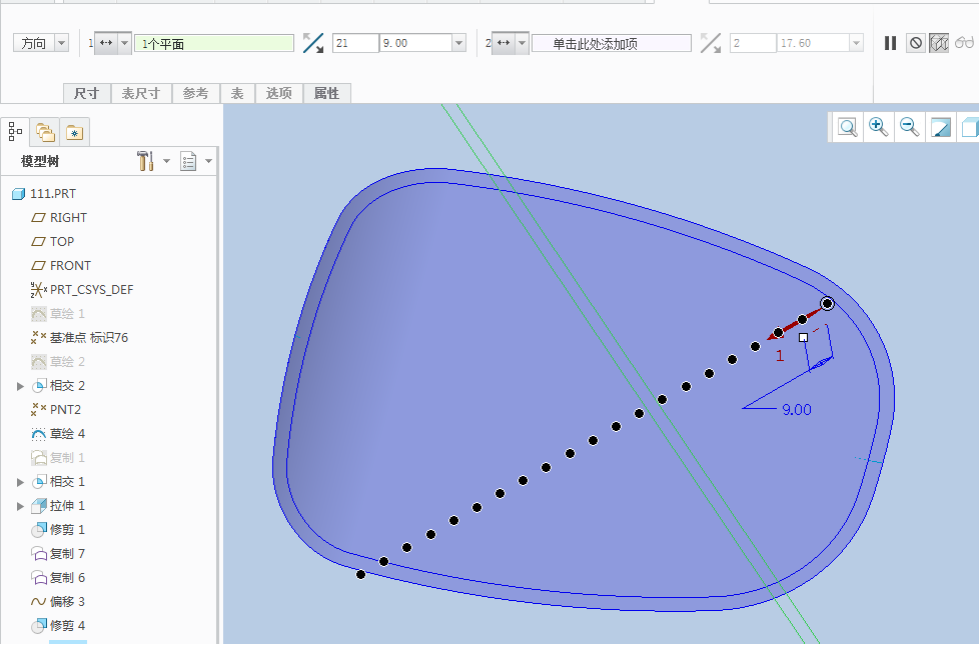

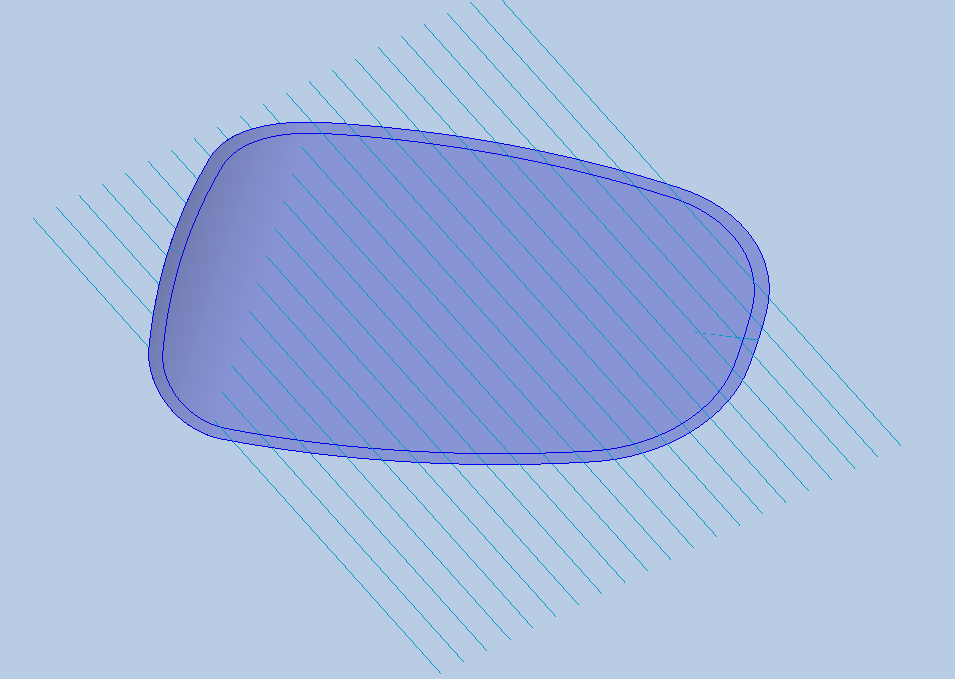

（10）用直线阵列来得到所有纹路，阵列间距为9MM。

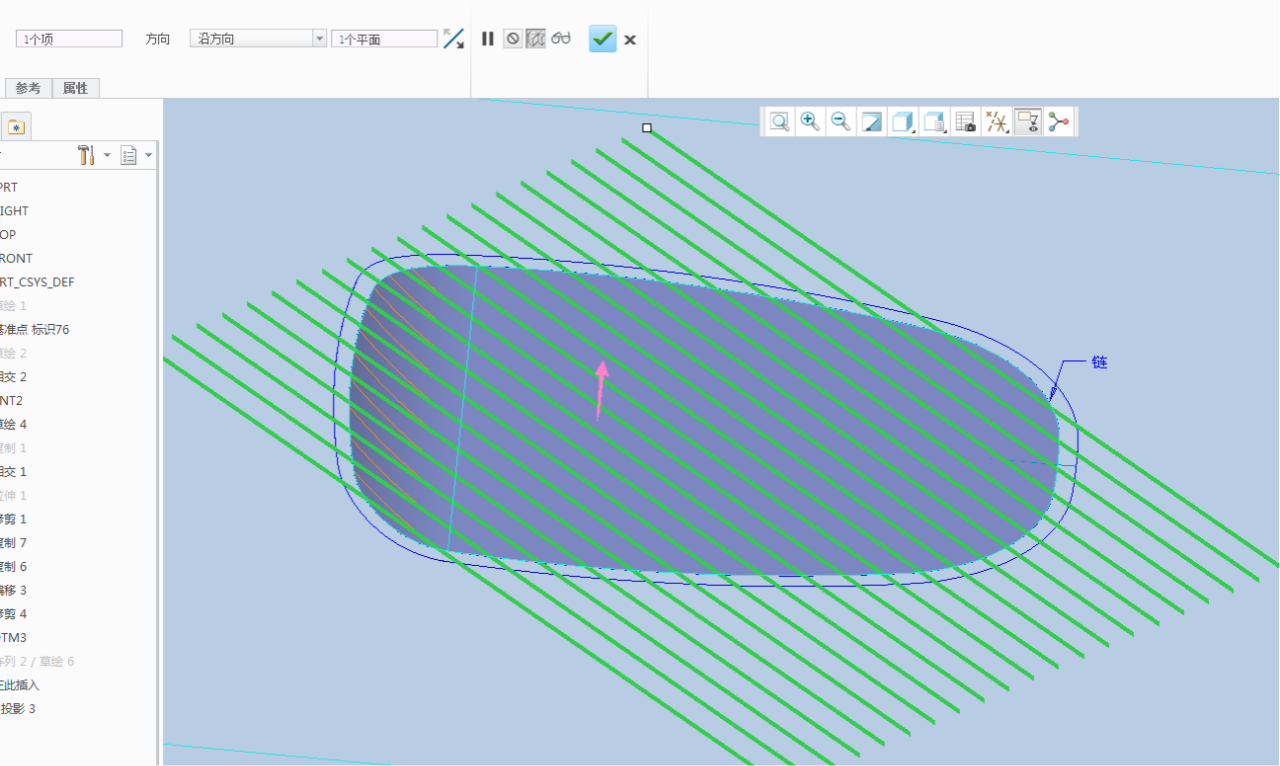

（11）将阵列曲线投影到修剪曲面上得到我们想要的空间曲线。

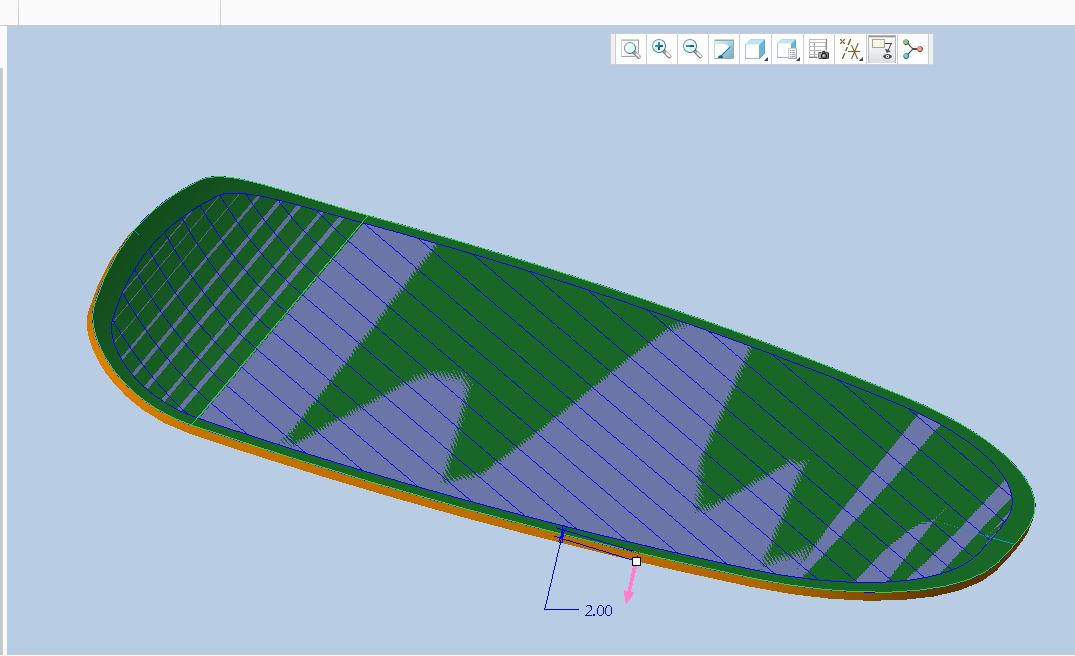

（12）把曲面加厚2MM转换为实体。

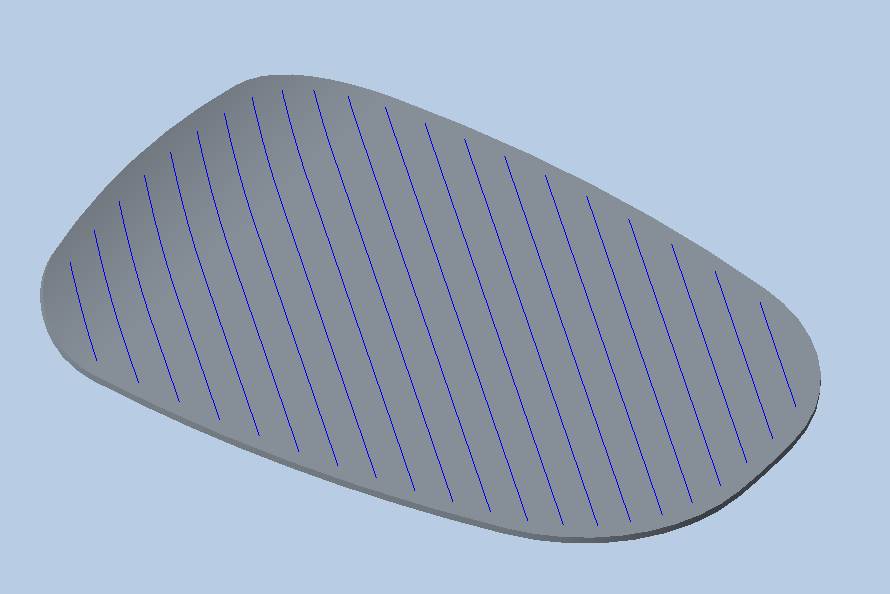

（13）将不需要的面和曲线全部隐藏，只留下加厚的实体和投影的空间曲线。

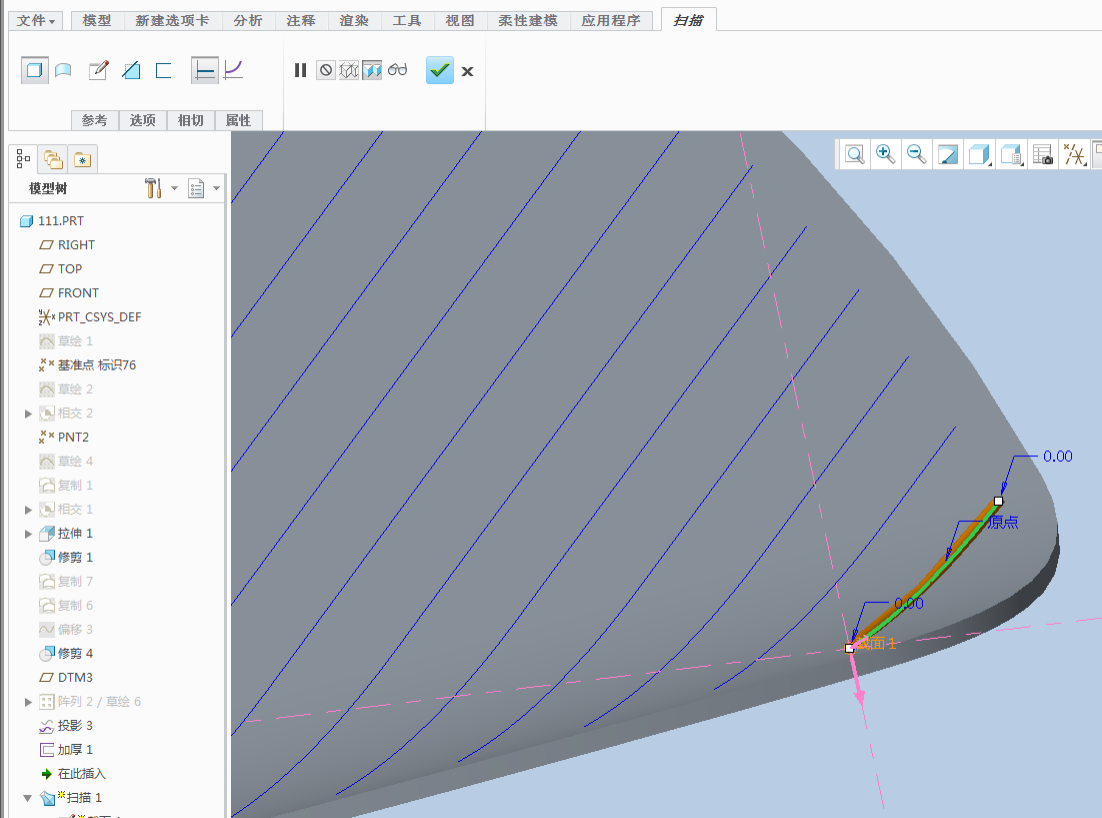

（14）从第一条曲线开始扫描实体，截面为1.2MM。

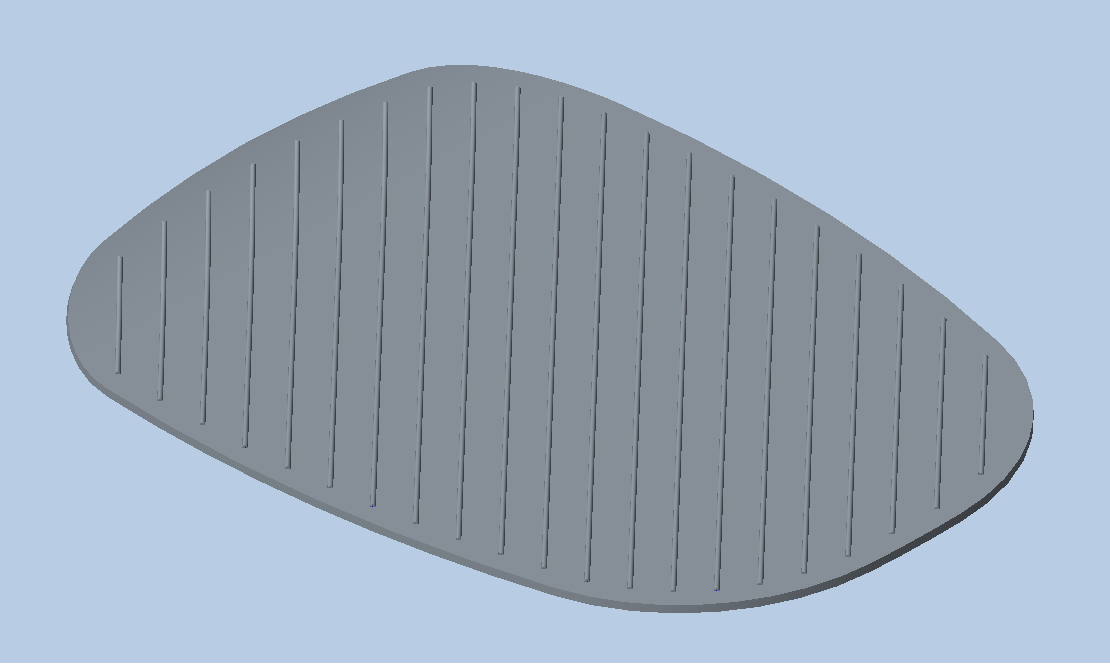

（15）依次将所以投影曲线都扫描成实体纹路。

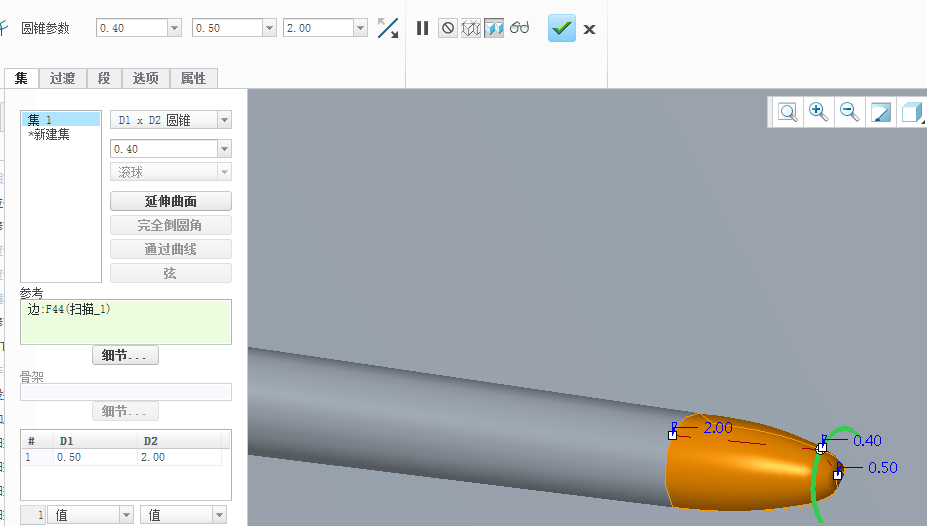

（16）将所有纹路两端到D1*D2 圆锥角，设置尺寸为D1=0.5MM,D2=2MM,锐度值为0.4。

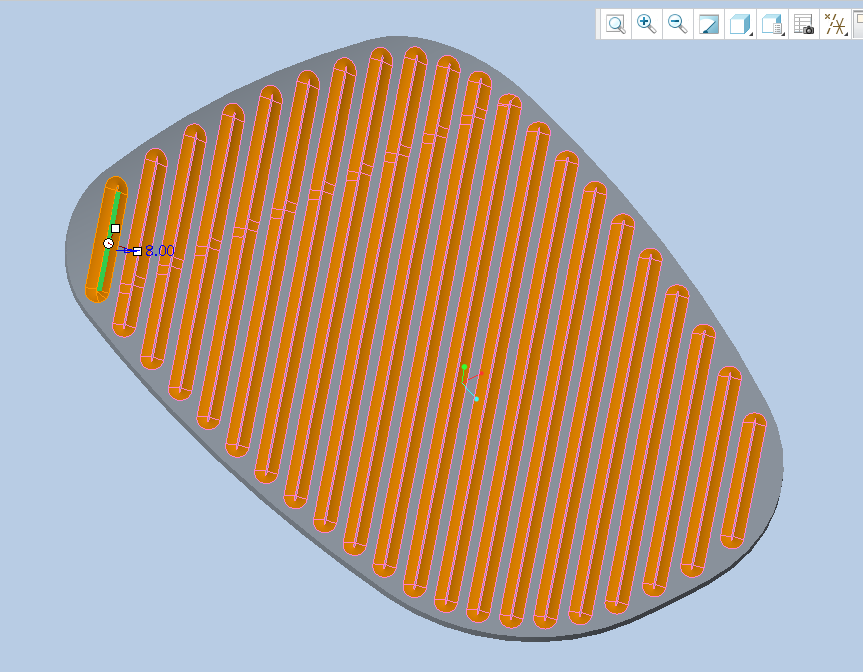

（17）把所有条纹底部倒角8MM。

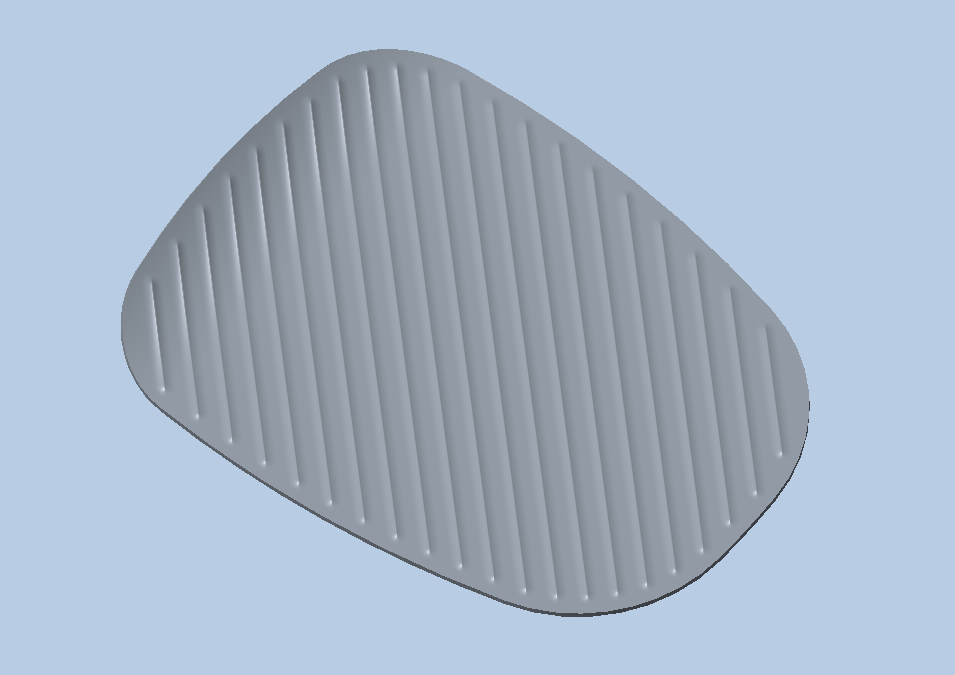

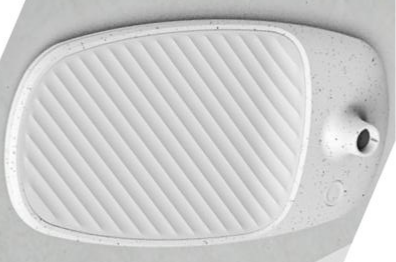

（18）表面纹路就这样生成了。
