即刻上手，您将在10分钟内学会如何灵活运用3ds Max 精确绘制出一个带纳米颗粒的药物科研元素模型，无论是表面光滑的纹理，还是颗粒间微妙的空隙，都能呈现出高品质、独特的科研作品。

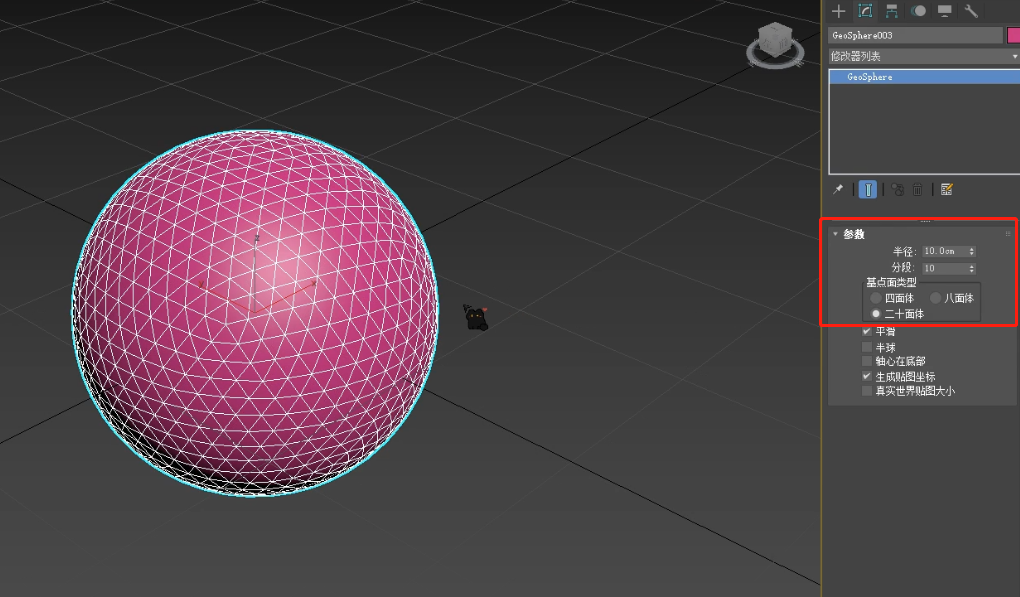

1、打开3ds Max软件，新建一个几何球体，设置几何球体参数：半径为10cm，分段为10，基点面类型为二十面体。

2、复制一个几何球体，选中复制的几何球体鼠标右键，转换为可编辑多边形。

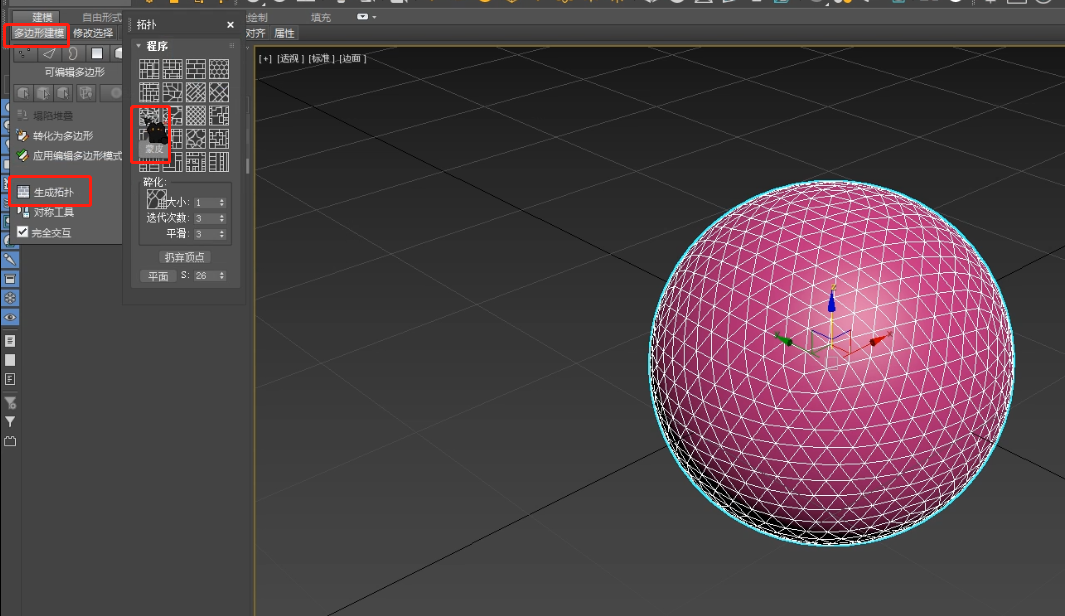

3、选中可编辑多边形，在多边形建模中选择生成拓扑中的蒙皮。

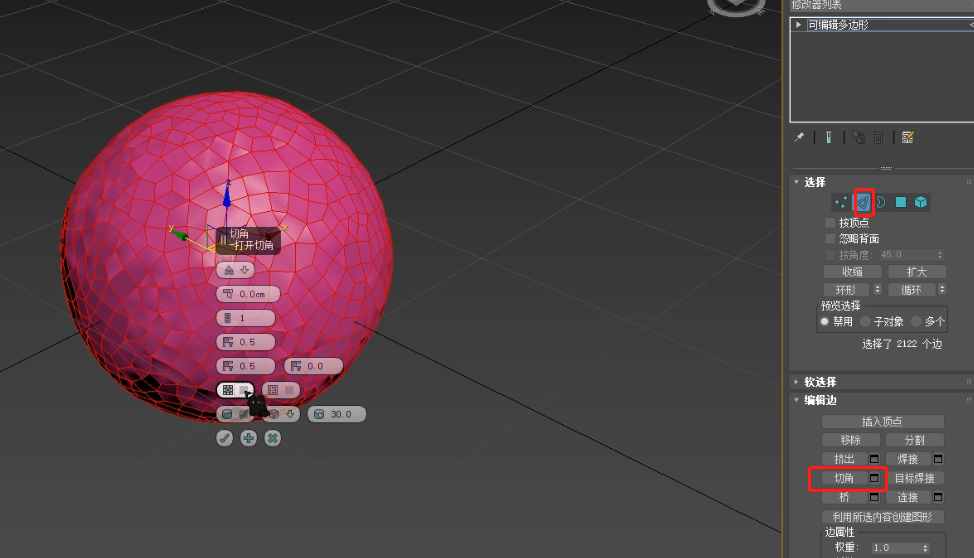

4、在可编辑多边形的边模式下，全选边，选择切角按钮。

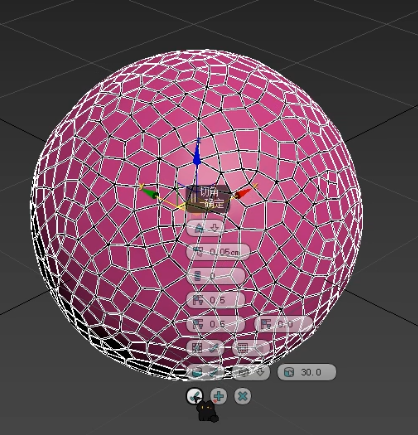

5、调节切角的参数，打开切角按钮，切角的连接分段参数为：0，边切角量参数为：0.6cm。

6、给可编辑的多边形加一个壳的修改器，调节壳的参数。

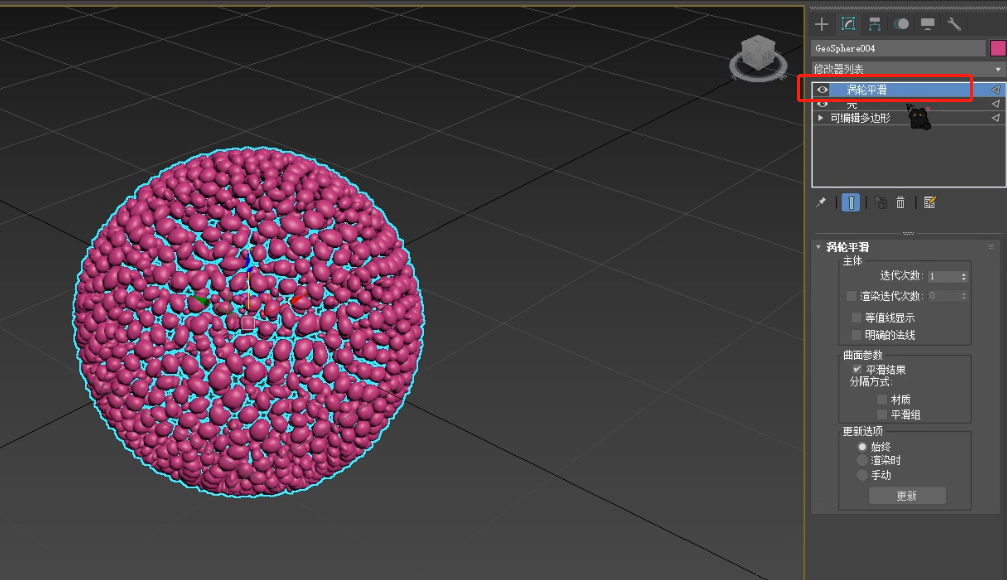

7、再给可编辑的多边形加一个涡轮平滑的修改器，调节涡轮平滑的参数。

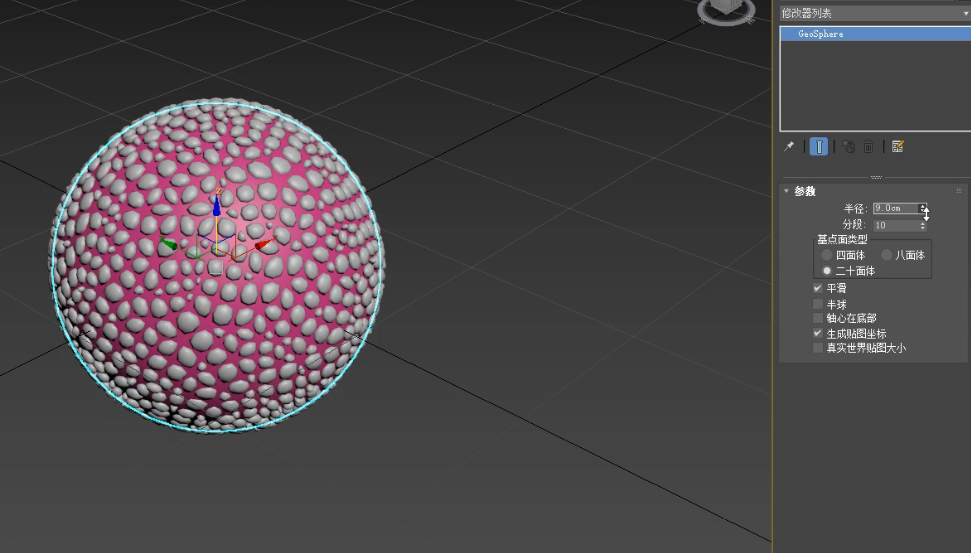

8、增加一个几何球体，设置其半径为9cm。作为纳米药物的内核。

9、根据需要调节涡轮平滑和壳修改器的参数，带纳米颗粒的药物模型就做好了，添加材质，加灯光，渲染出我们需要模型。
