科研制图 | 如何用Maya变形工具做血管

在科技图像设计领域,随着人们对图像认知与理解能力的提升，大家逐渐希望图像的表现不仅是简单的示意，还要具有超强的信息表达能力。在合成材料、微生物、细菌、病毒等结构的示意对科学原理的阐述非常重要的学科领域中，这种需求越来越强烈，导致三维软件越来越多地被应用在科技图像的绘制过程中。三维软件可以解决困扰大家的透视问题，且渲染和质感能给画面带来新的审美创意。Maya是Autodesk公司出品的三维软件，其功能强大，完全可以胜任在科技图像设计领域的工作，因此，深受专业设计人员喜爱。

在为大家分享本期生物领域如何用Maya变形工具绘制血管前，为大家分享一本有针对性、专业性较强的科研绘图设计创作自学手册：

图研科技创始人 宋元元老师 编著的《科技绘图/科研论文图/论文配图设计与创作自学手册：Maya+PSP篇 》（详细介绍请翻至文末了解详情），由清华大学出版社出版，围绕科技图像领域主流的三维制作软件—Maya的使用方法，进行全面讲解。针对需要提升自己科研论文图像质量的科技工作者，喜好科技图像设计的入门级学生，有一定设计基础的科技图像领域从业者，作者以从业多年的经验将软件按照科技领域图像的特征，从使用者的角度带领读者理解软件各个模块的使用方法。本书将软件功能介绍与图像设计方法融为一体，便于读者一边理解科技图像的创作一边学习软件功能。

在生物合成图中经常会见到一些关于血管细胞的合成内容，如何用maya软件的变形工具快速绘制三维的血管呢？

1.创建基础模型

在工具栏找到圆柱，创建一个圆柱体。使用旋转工具Z轴旋转90度。使用缩放工具，缩放到合适的长度及大小，并在右侧调整圆柱的细分参数。

2.删除1/2剖面

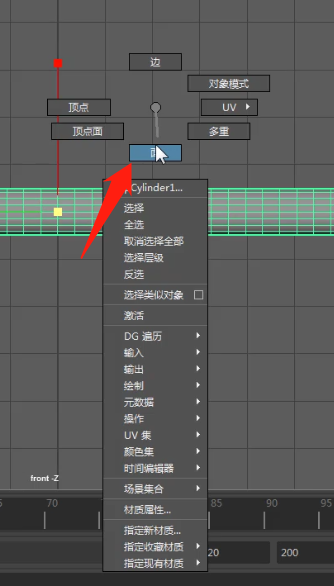

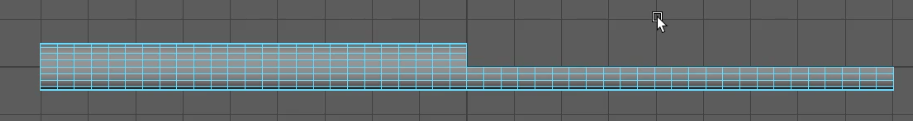

右键进入面模式，制作如图所示的剖口，框选1/2圆柱体，并删除。

3.使用挤出工具

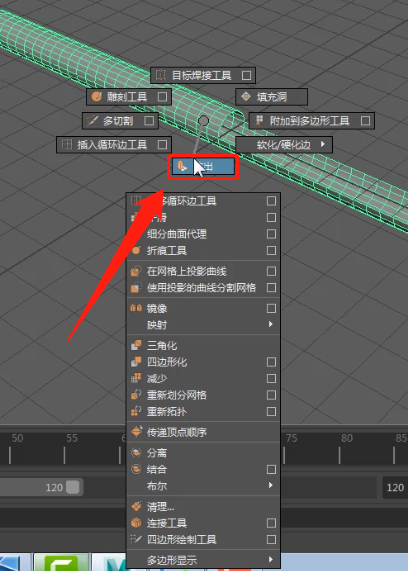

切换至侧视图，选择圆柱的顶面并删除。按住空格键回到透视图，按住shift键找到挤出，为圆柱增加厚度。

4.使用导角工具

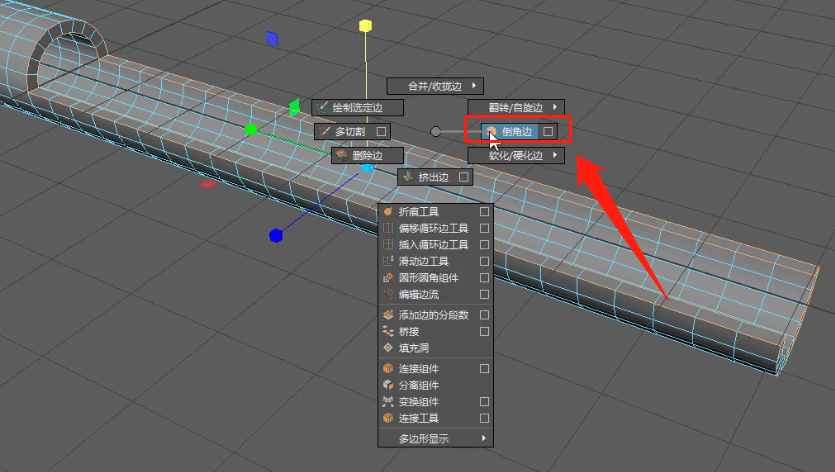

右键进入边模式，选择需要倒角的边按住shift选择倒角对边进行倒角。

5.使用非线性工具

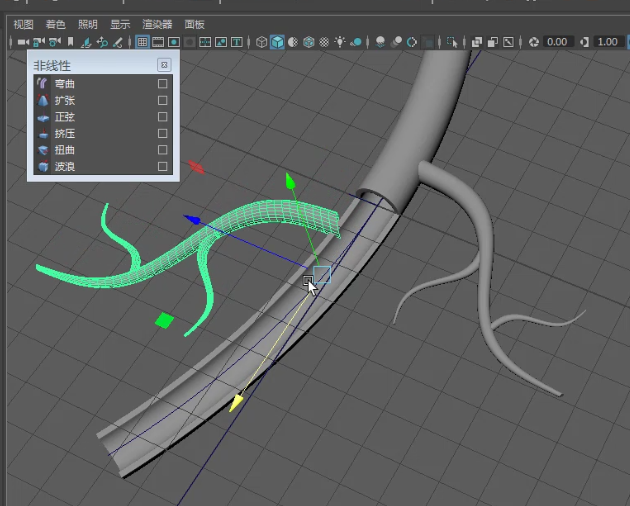

选择圆柱，在建模模块下找到菜单栏变形工具里的非线性。将非线性的工具对话框拖出，以便后期操作。

6.使用弯曲工具

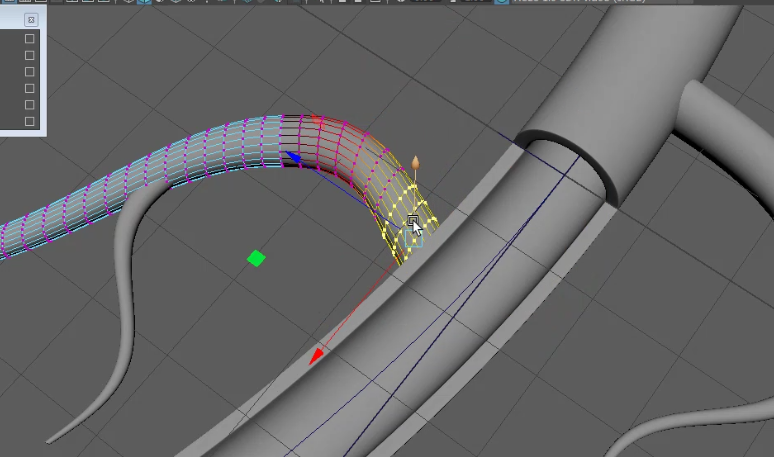

选择弯曲工具，在通道盒调整圆柱的旋转参数，将Y轴调整为-90度。在输入里bend1里根据需要调整曲率参数。

7.建模血管分支

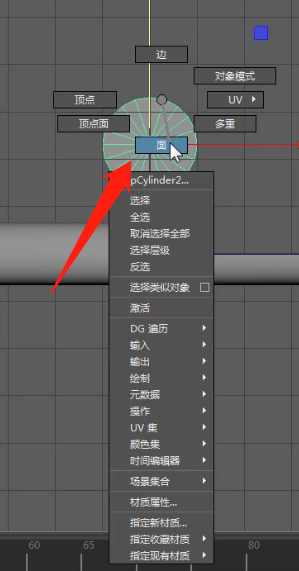

如图所示，主血管已经做好了，接下来继续做血管分支。在多边形建模里找到并创建一个圆柱，在属性面板调整圆柱参数，旋转X轴为90度。右键进入面模式，删除一侧的顶面。

8.使用缩放工具

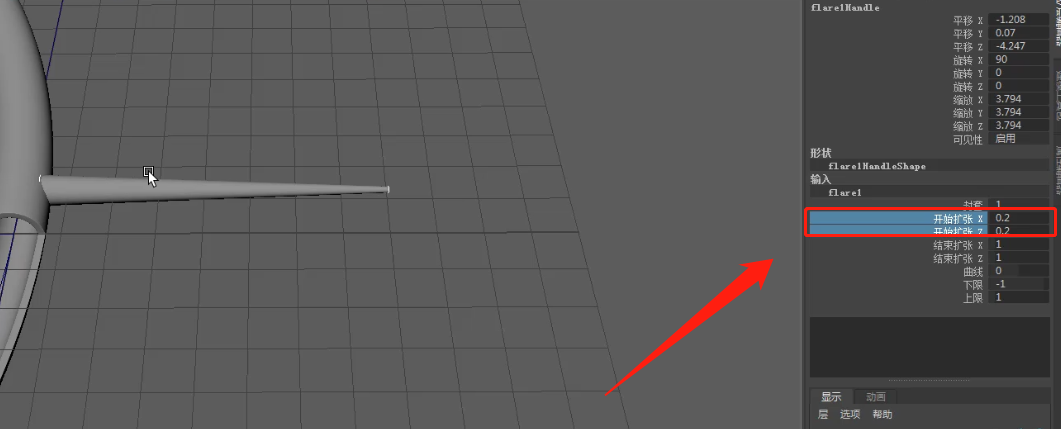

使用缩放工具，缩放至合适的长度及大小。在非线性里找到扩张，在属性面板调整扩张参数。

9.调整正弦参数

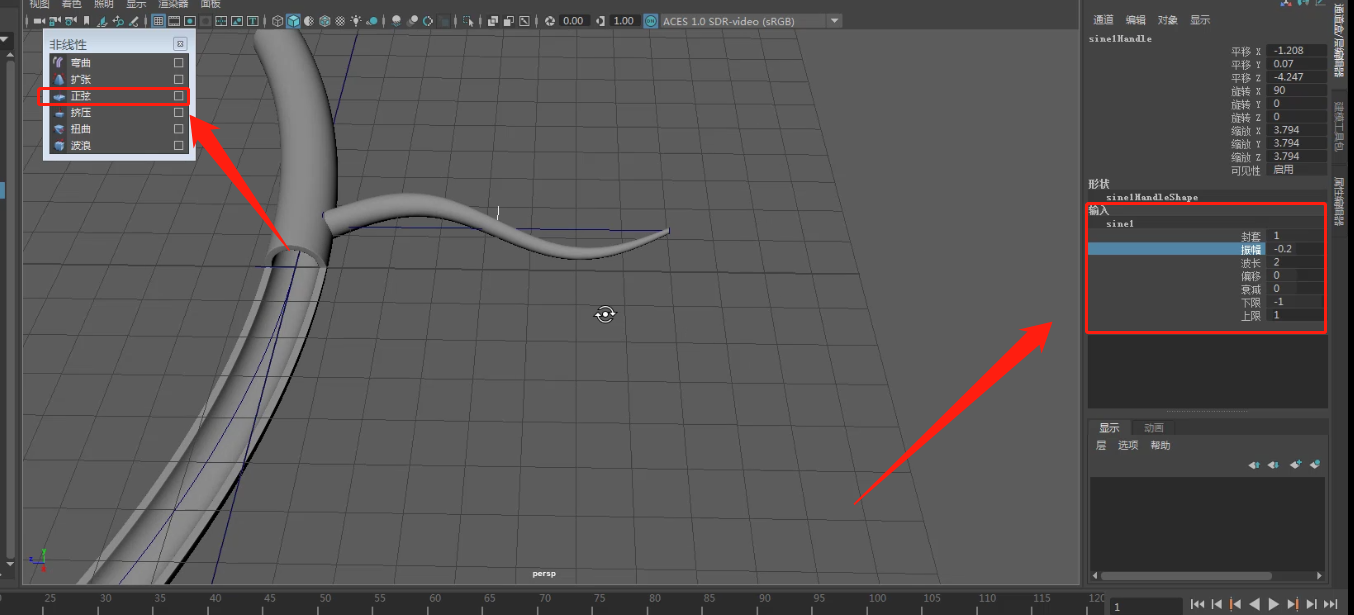

在非线性里找到正弦，调整正弦参数。

10.复制血管分支

ctrl+D复制一个，将之前的血管分支放在层里备份。点击键盘e旋转血管分支并使用移动工具移动至合适位置。

11.调整

使用ctrl+D复制分支血管，运用缩放、旋转和移动工具调整血管位置。重复多次。一个血管的大型就做好了。

12.使用软选择

点击键盘B键开启软选择，右键进入顶点模式，选择需要调整的点进行旋转和移动，使分支血管的面更贴近主血管。

13.修改材质并渲染

选择血管，给予血管材质，渲染，效果如下图：

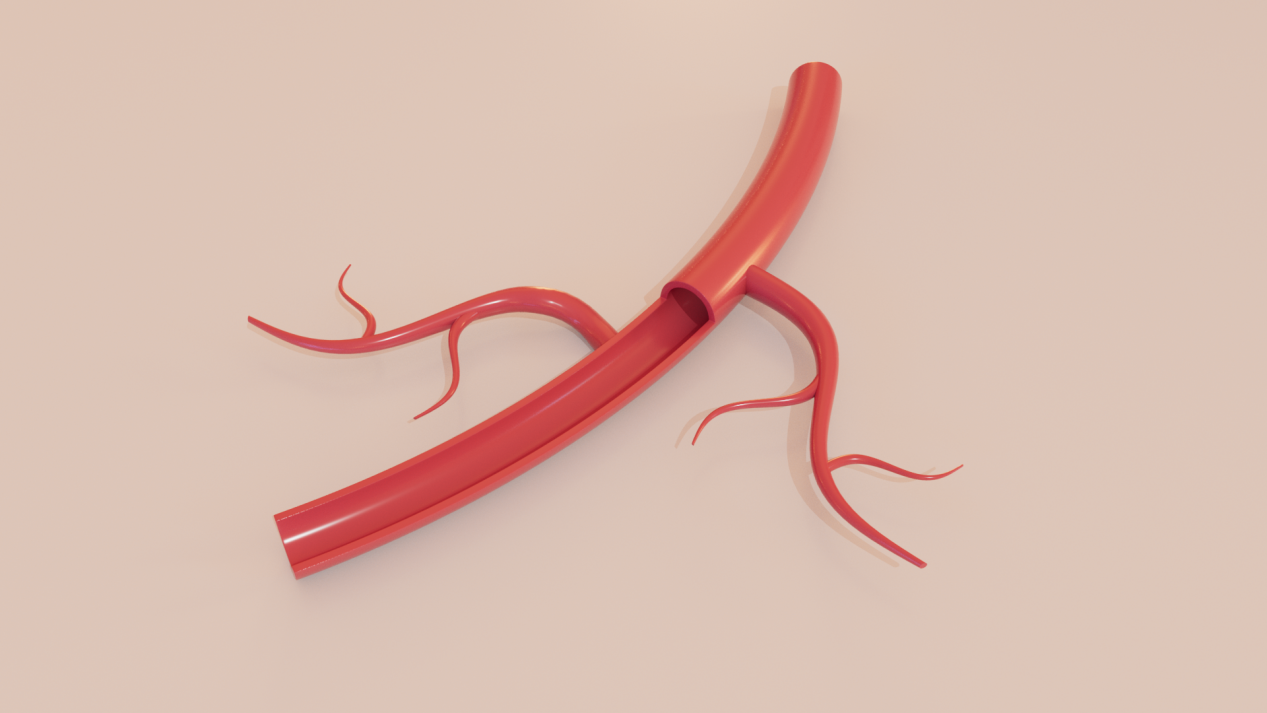

结语：

使用Maya绘制简单的血管模型，主要使用了Maya的挤出、导角、非线性、弯曲、软选择等变形工具，在学习绘制科研绘图元素模型的同时又学习了Maya软件工具，一举多得，想系统性学习用Maya进行科研绘图的学者们，可以参考清华大学出版社出版，图研科技创始人宋元元老师编著的：《科技绘图/科研论文图/论文配图设计与创作自学手册：Maya+PSP篇》
