科研制图 | 如何用3ds Max的布尔工具做细胞核

不少科研人员都有这样的体会：千辛万苦钻研的实验结果，不知道该如何展示给别人？不妨可以跟着图研科技进行基础的仿图练习，通过基础仿图练习，可以熟悉3ds Max软件基础操作，但如果想精通科研绘图，还是要把包括但不限于线条、构型、色彩、透视、光影、材质渲染等内容系统性的认真学习，可以关注图研科技有针对性的学习科研绘图系统性课程,涵盖多种软件：3ds Max、AI、PS、CorelDRAW、Maya、AE等；分专业方向例如：材料方向专业课程、能源方向专业课程、仪器系统方向专业课程等，快速实现科研绘图规范的、高质量的图片自主绘制。

如何用3ds Max的布尔绘制细胞核？细胞核在生物信息图中虽然是配角的地位，但应用十分广泛。细胞核是有孔洞的，孔洞一般通过布尔运算来打孔。如图例所示，大家可以一起尝试仿图练习。

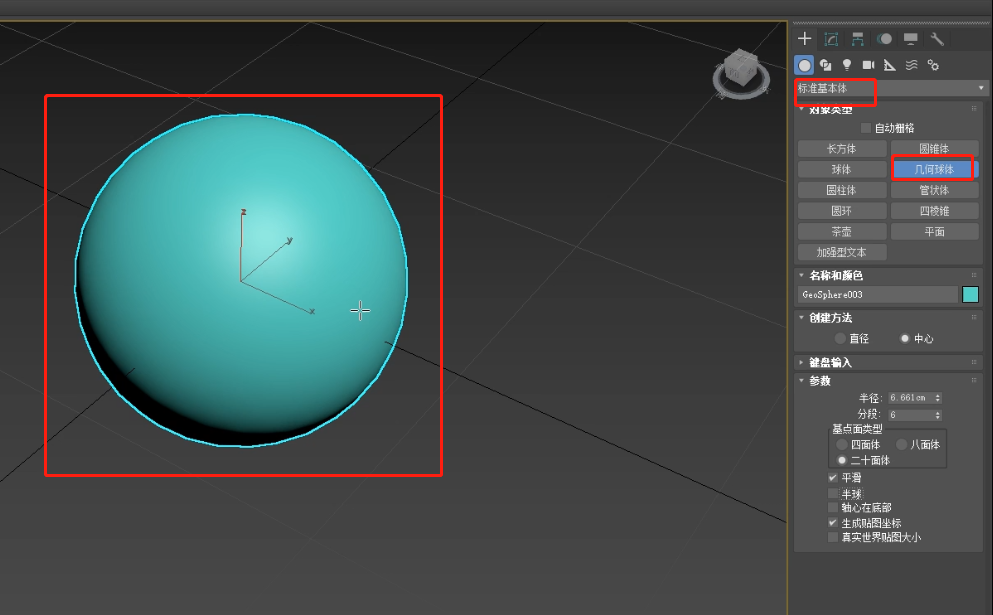

1、打开3ds Max软件，新建一个几何球体。

2、选择半球。

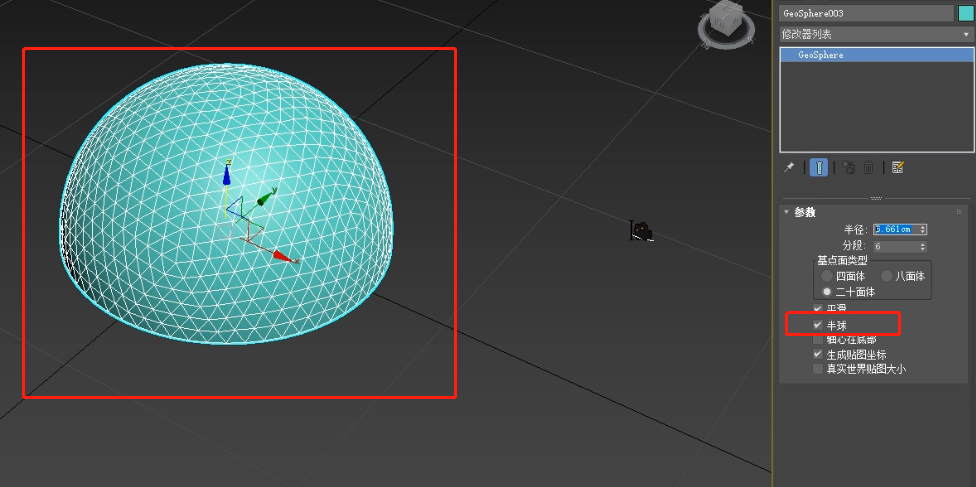

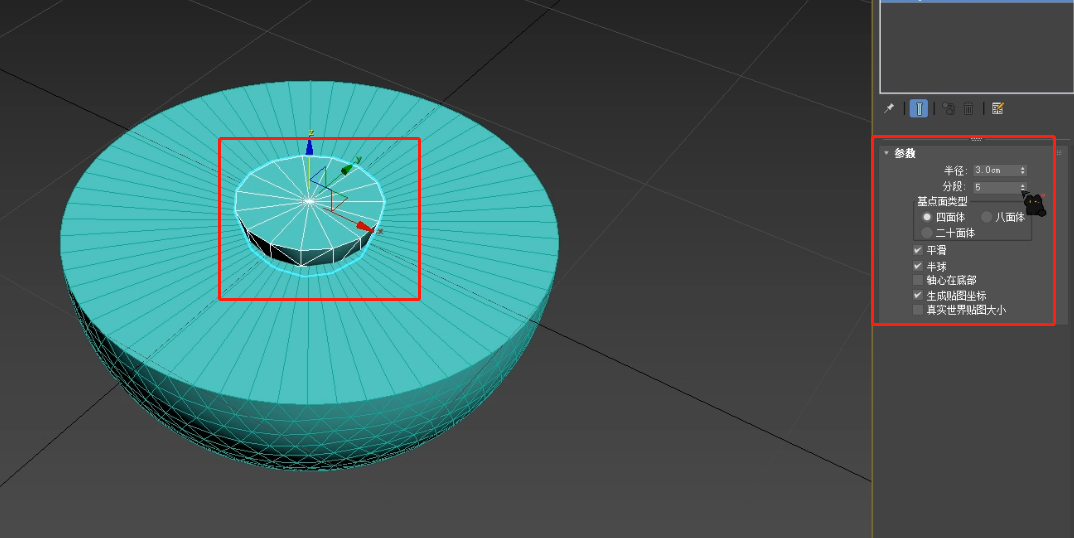

3、调节半球参数，半径为10cm，分段为6，基本点面类型为二十面体。

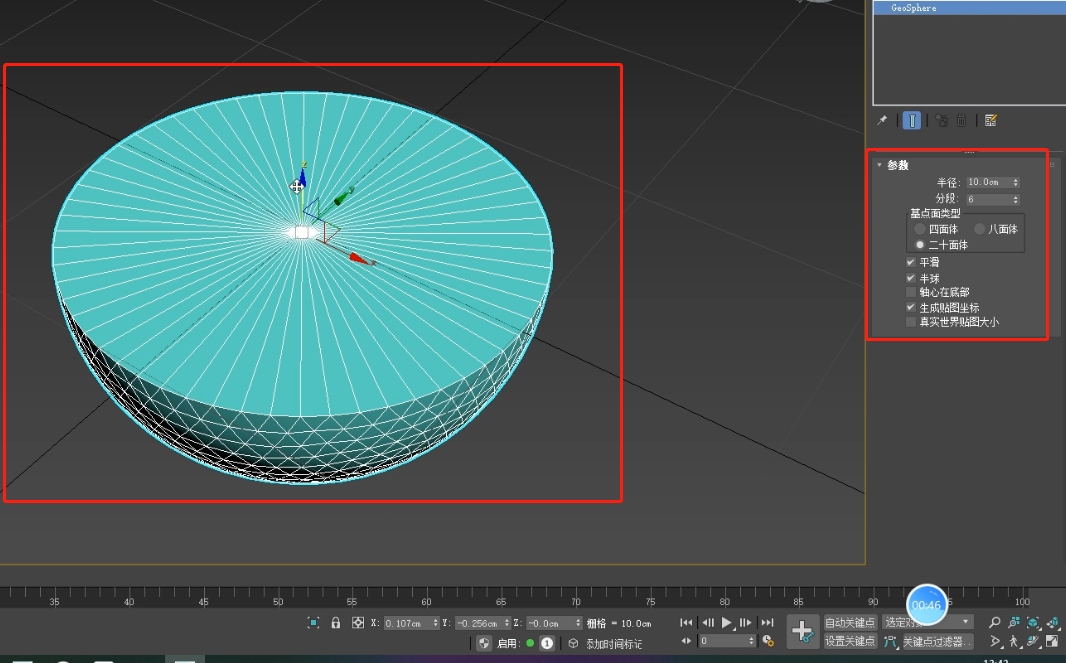

4、复制一个半球，调节参数细分。半径为3cm，分段为5，基本点面类型为四面体。

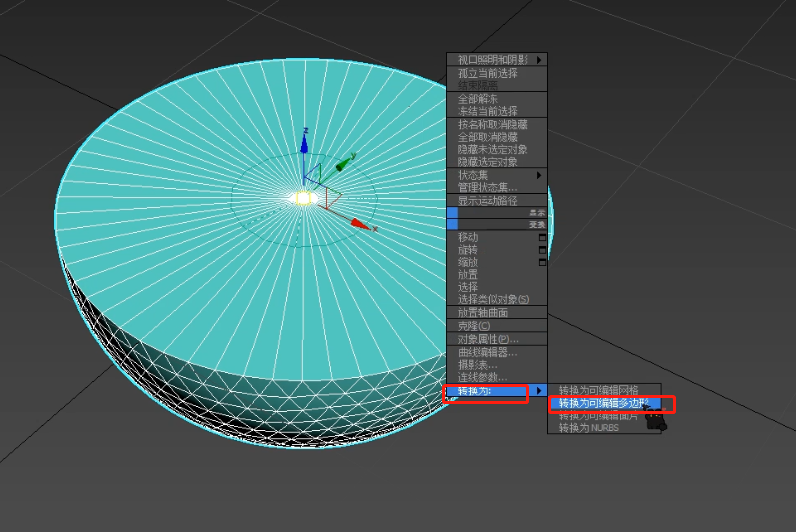

5、选择两个半球，转换为可编辑多边形。

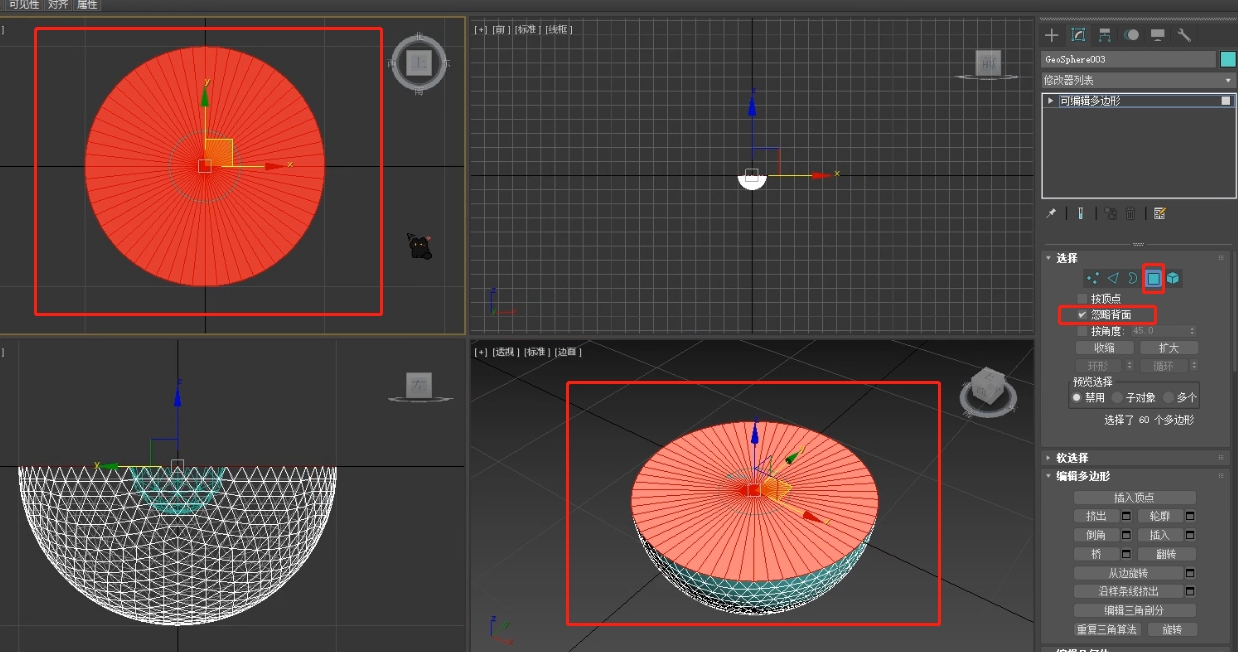

6、在可编辑多边形的面模式下，勾选忽略背面，在顶视图中全选顶面，删除半圆的顶面。

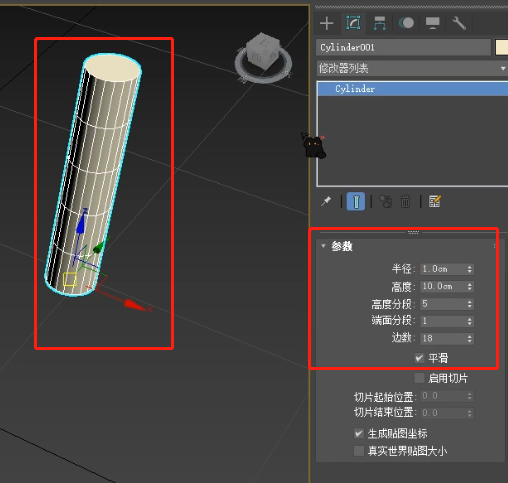

7、新建一个圆柱根据需要的孔洞大小，调节圆柱的参数，圆柱体半径1cm，高度为10cm。

8、选择圆柱，将其散布在小的半球上。

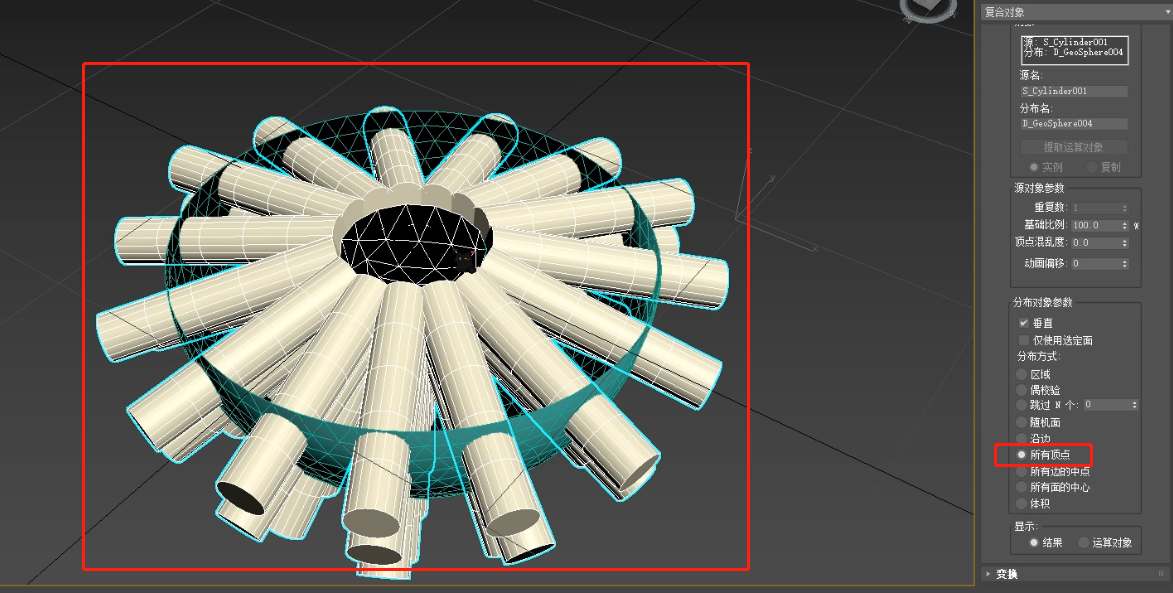

9、调节圆柱体散布的参数，使圆柱体按中心点散布在半球上。

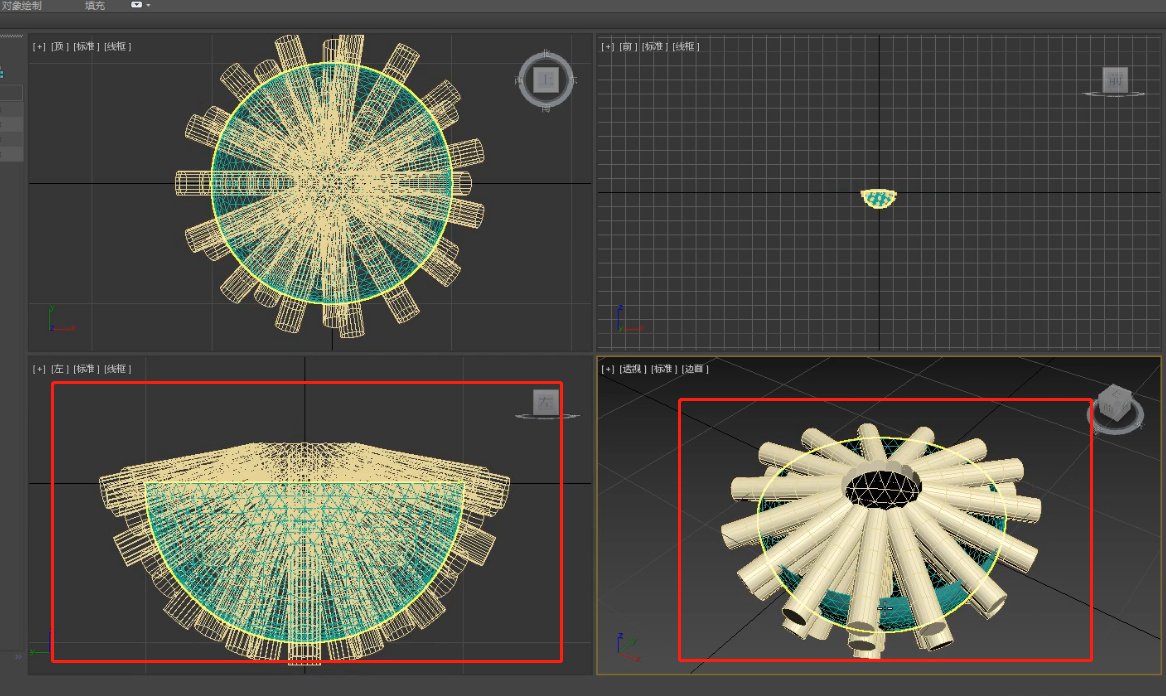

10、在四视图中移动散布后圆柱的位置，使圆柱体超过半球的截面。

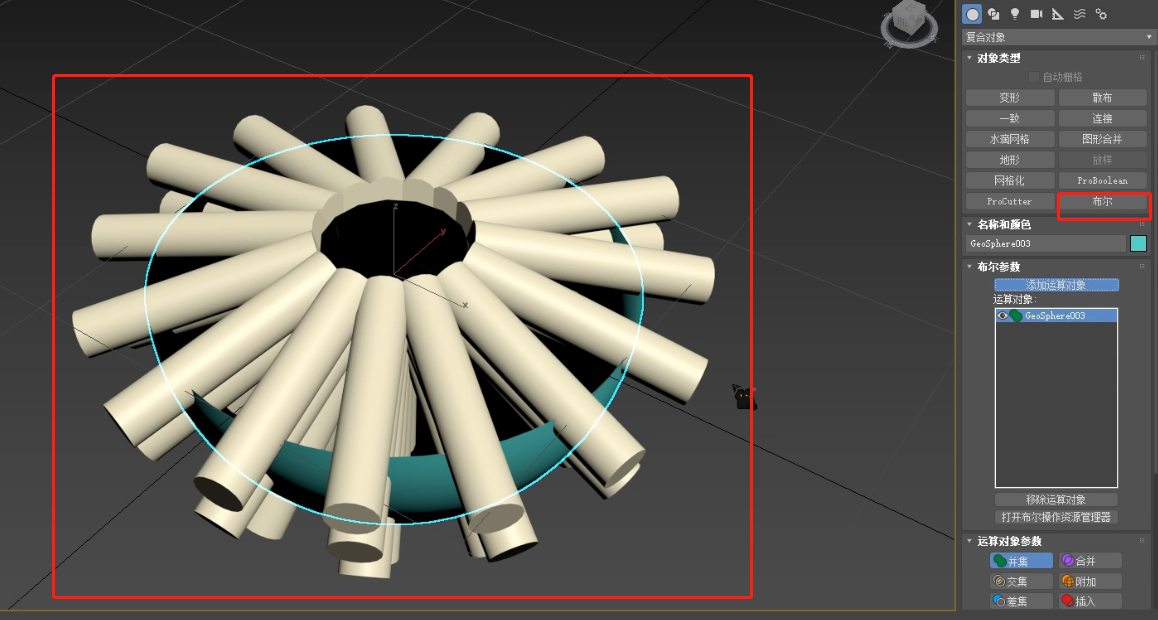

11、选中半径大的半球，在复合对象中选择布尔。

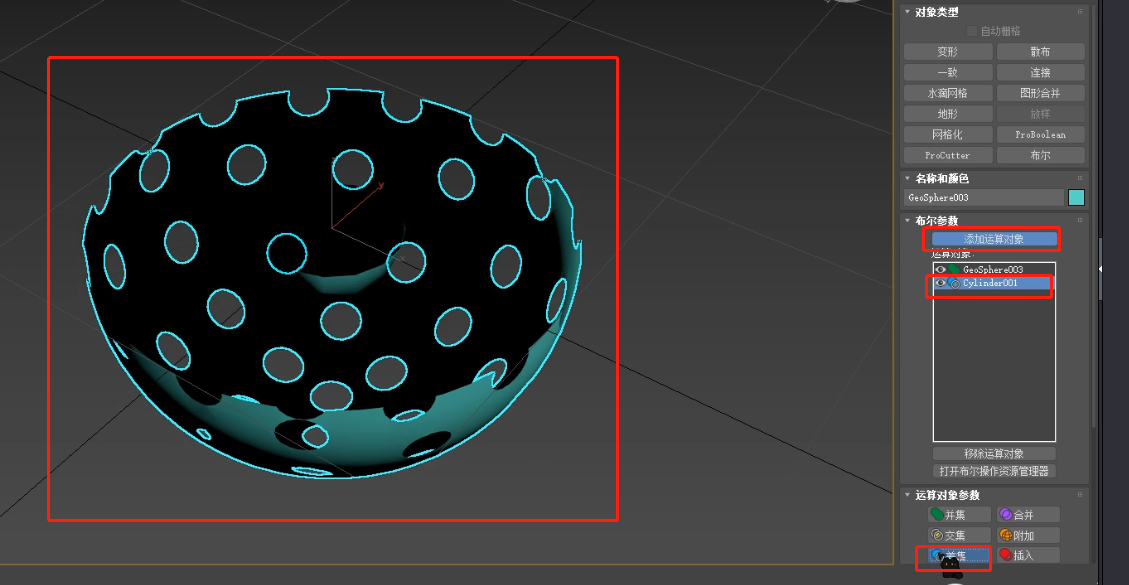

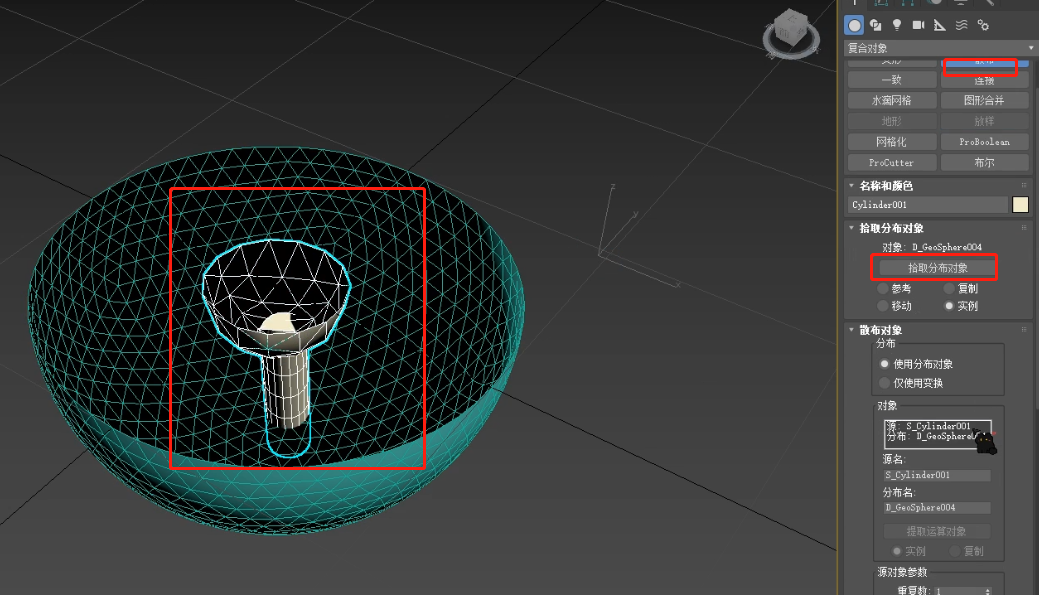

12、布尔参数选择添加运算对象，运算对象选择散布的圆柱，运算对象参数选择【差集】。

13、选择布尔运算好的带孔洞的半球，加一个壳的修改器，根据需要调节壳的厚度，一个半刨面的细胞核就做好了。

结语：

本次课程使用了3ds Max的布尔工具，运算对象运用了散布、差集轻松完成了带孔细胞核的制作。科研成果是不断变化的，要使自己的科研成果更好的获得展示，适应新的变化，就得跟着图研科技学习科研绘图技巧。
