大家好，在科研制图中，还有一种由原子构成的框架结构，这种看框架结构是由小球堆砌而成的，看起来很复杂，但是当你学会了方法，就会做了。今天我们就来学习一下怎么制作由原子构成的框架结构吧。

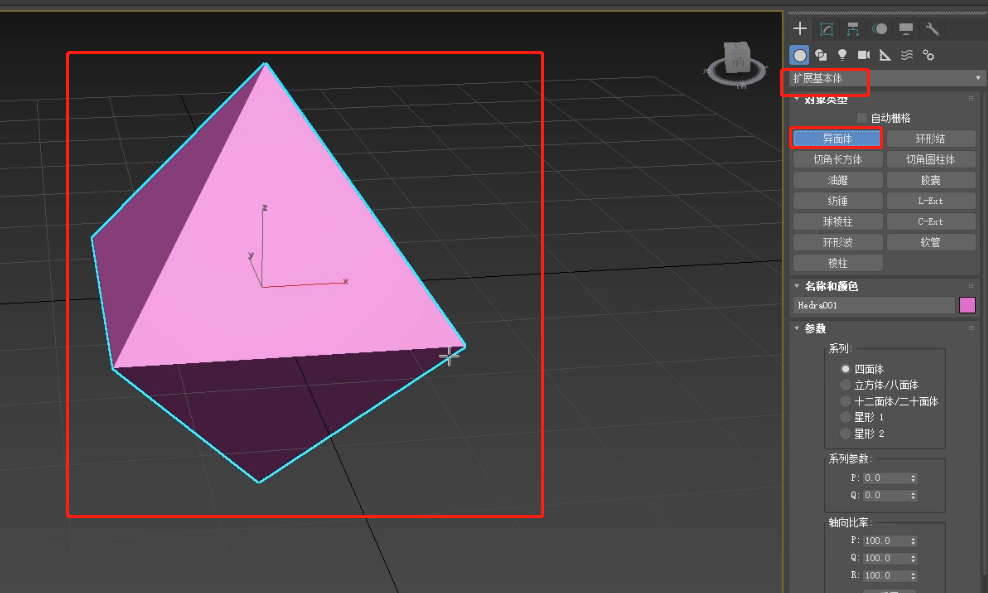

1、首先打开3ds Max，新建一个异面体。

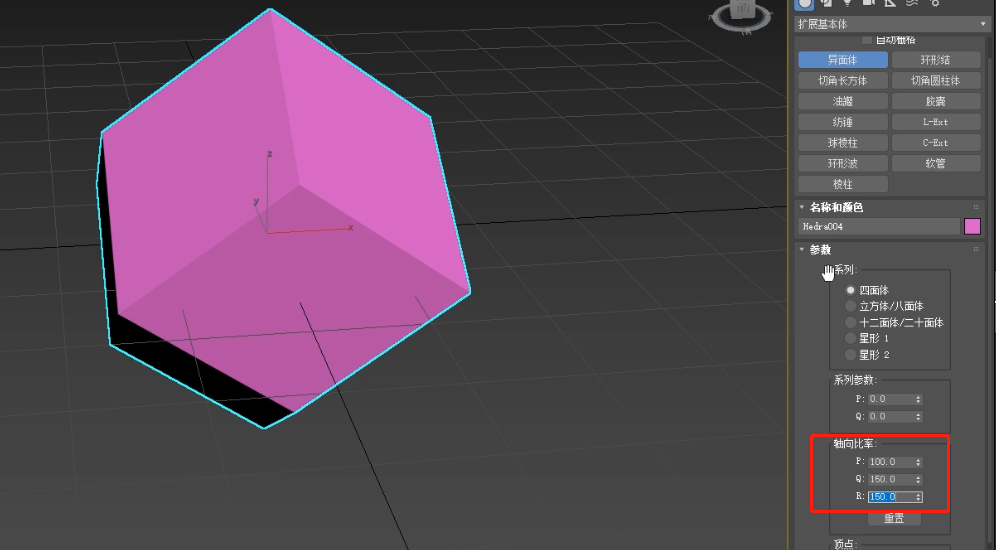

2、之前的课程有学过怎么做多面体，调节异面体的轴向比例的数值得到一个由四边形构成的多面体结构。

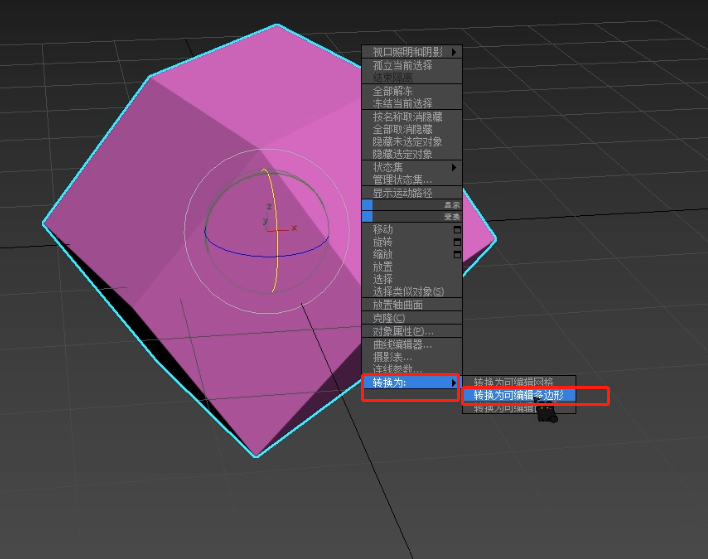

3、旋转多面体，使其正面朝向摄像头，右击多面体，转化为可编辑的多边形。

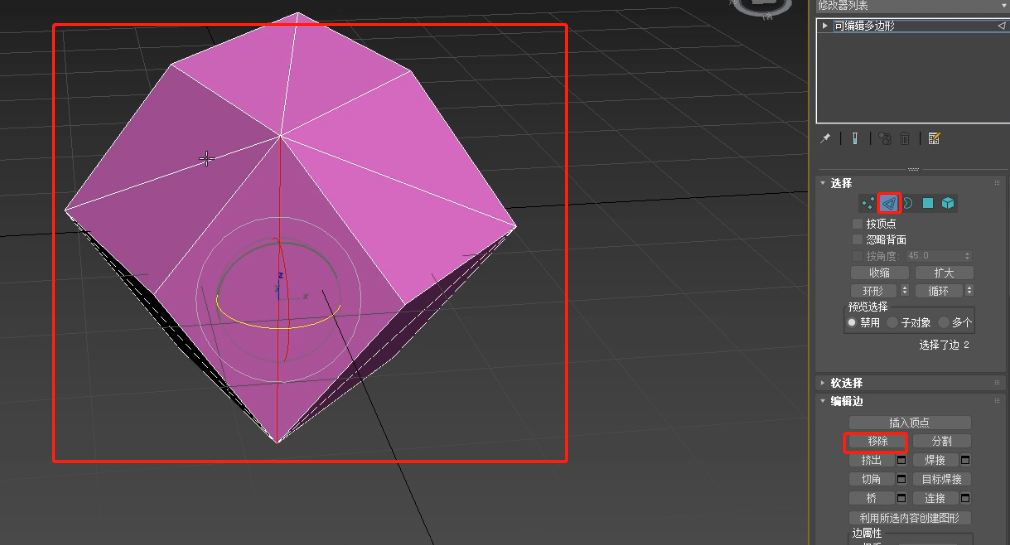

4、在可编辑的多边形的边模式下，移除多余的边。

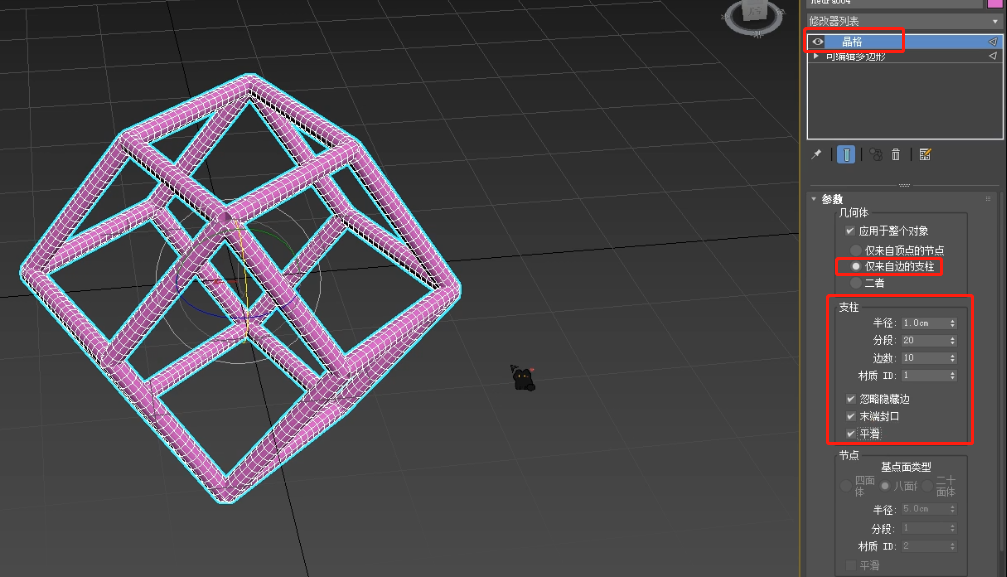

5、在修改器列表中，给可编辑的多边形加一个晶格，选择仅来自边的支柱，调节支柱的半径以及细分参数。

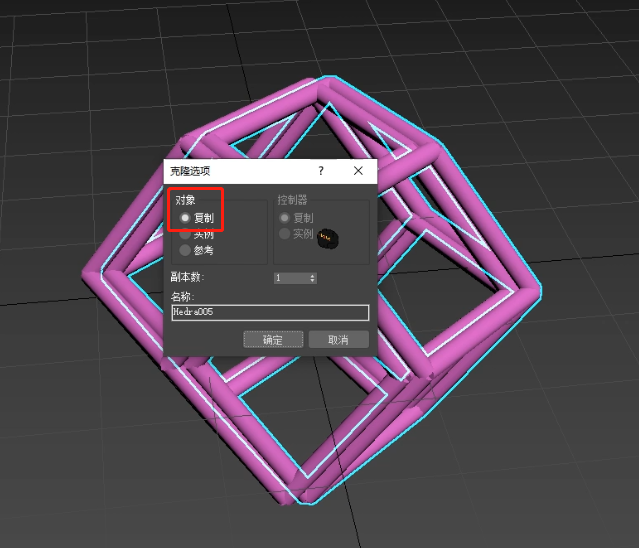

6、选中模型，复制一份，隐藏之前的多边形作为修改备份。

7、右击复制的多面体，选择转换为—转换为可编辑多边形。

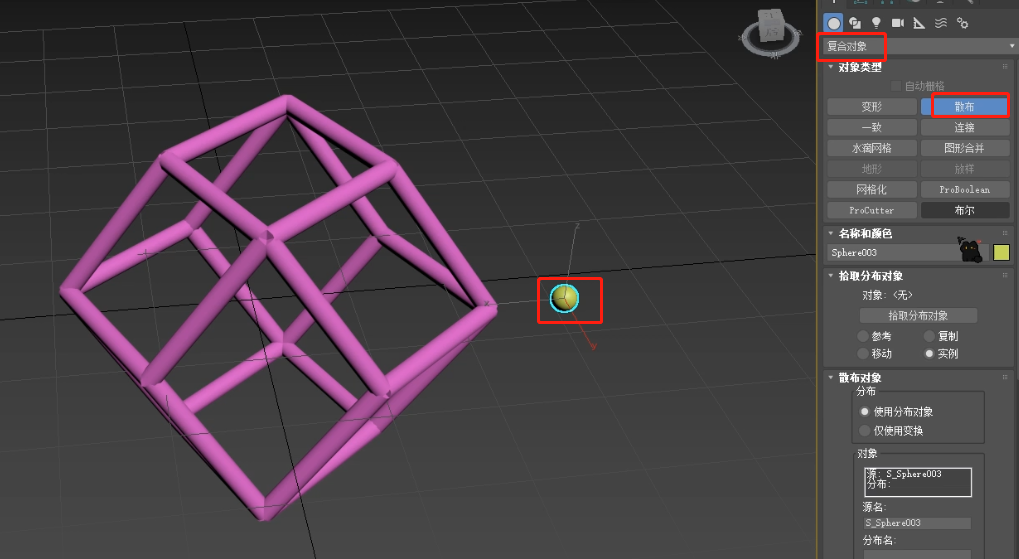

8、新建一个球体，选中新建的小球，在复合对象工具中选择散布命令。

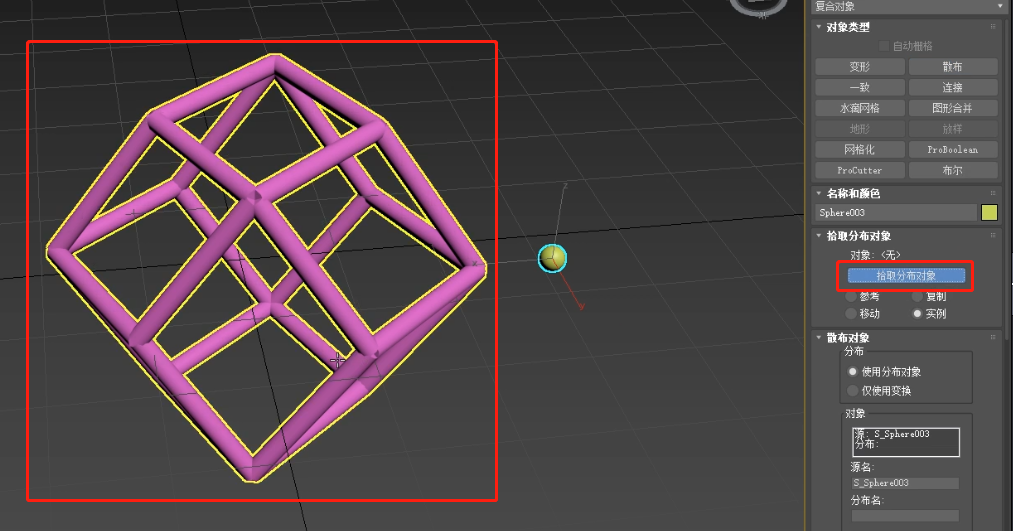

9、在散布命令中，选择拾取分布对象为可编辑的多边形。

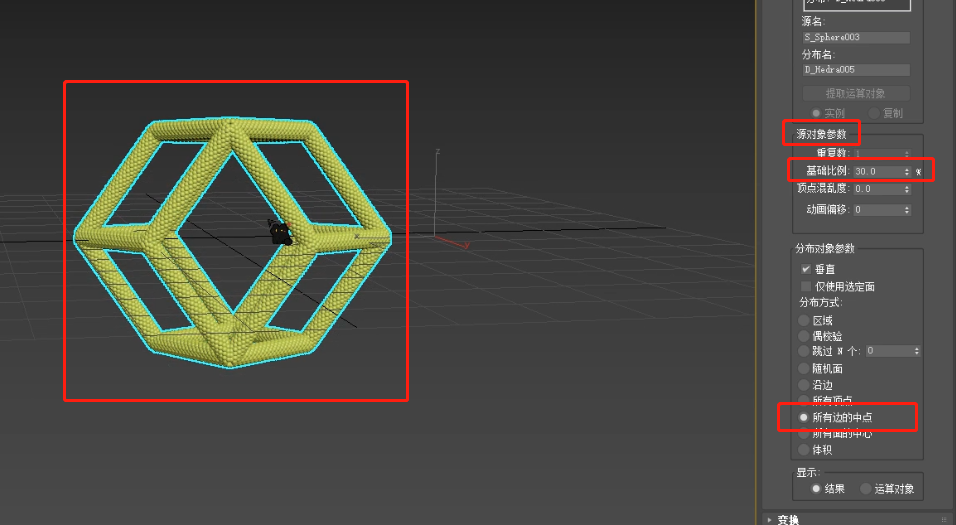

10、调节散布命令，使其散布在所有边的中心，调节源对象的基础比例使其到合适的大小，一个由原子构成的框架结构模型就做好了，为模型加材质、灯光、渲染出如图例模型即可。

结语：

今天学习了3ds Max中创建异面体、增加晶格、转换为可编辑多边形、散布，四部操作轻松完成由原子构成的框架结构模型，简单又高效，快收藏起来吧！在案例中学习软件功能和操作技巧，大家可以多临摹几遍，这些工具用起来就可以更得心应手啦！
