科研制图 | 如何用3ds Max的圆环工具做出实心的笼状纳米球
今天我们来学习用3ds Max的圆环工具让实心笼状纳米球的绘制变得简单而高效。
图研科技-用唯美的艺术诠释科研
在以往的绘图过程中，笼状的纳米球，一般大家都是通过绕线圈的方式来完成，这种绕线圈的方式很麻烦，过程也很繁琐。今天我们来学习一种新的方法，利用3ds Max的圆环工具让实心笼状纳米球的绘制变得简单而高效。

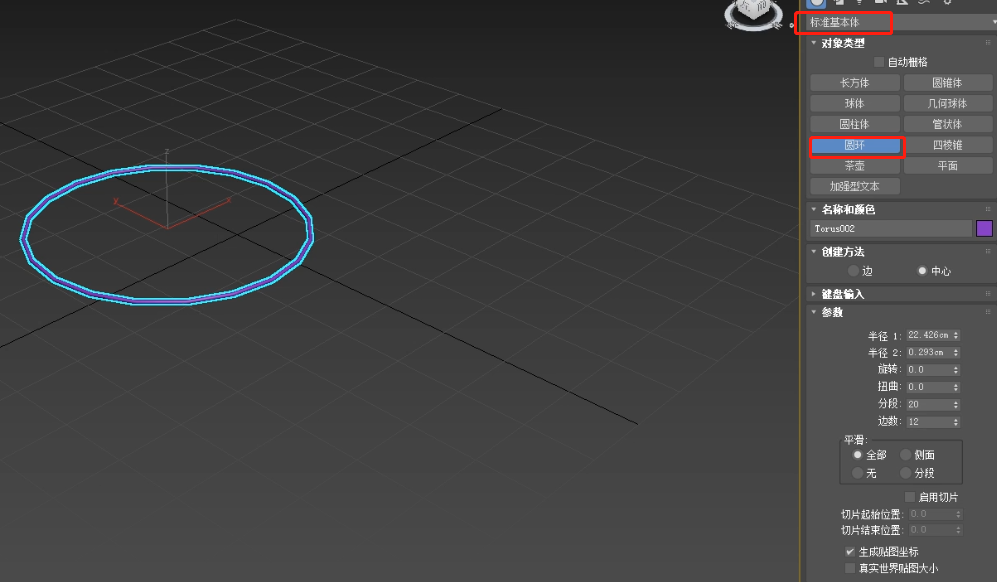

1、首先我们打开3ds Max软件,在标准基本体中选择圆环，创建一个圆环。

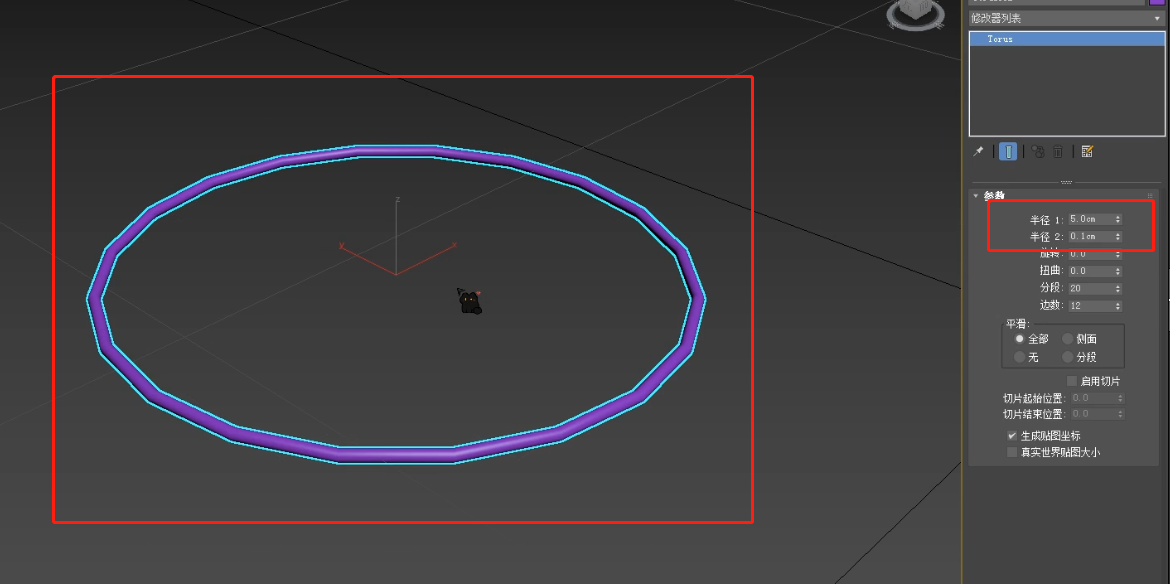

2、调节圆环的参数：半径1为5cm，半径2为0.1cm。其余参数可以是默认值不用变。

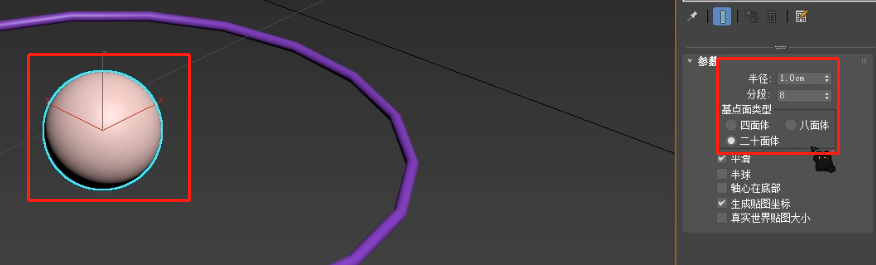

3、新建一个几何球体，设置几何球体的参数：半径为1cm，分段为8，二十面体构成的几何球体，作为圆环散布的载体。

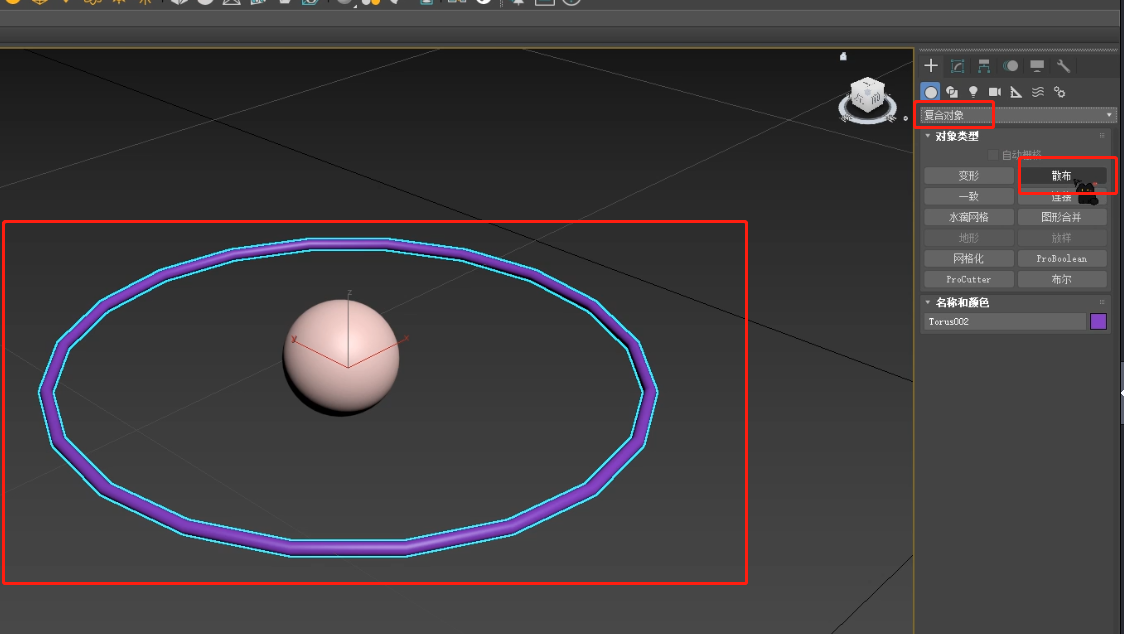

4、选择刚才新建的圆环，在复合对象中，选择散布命令。

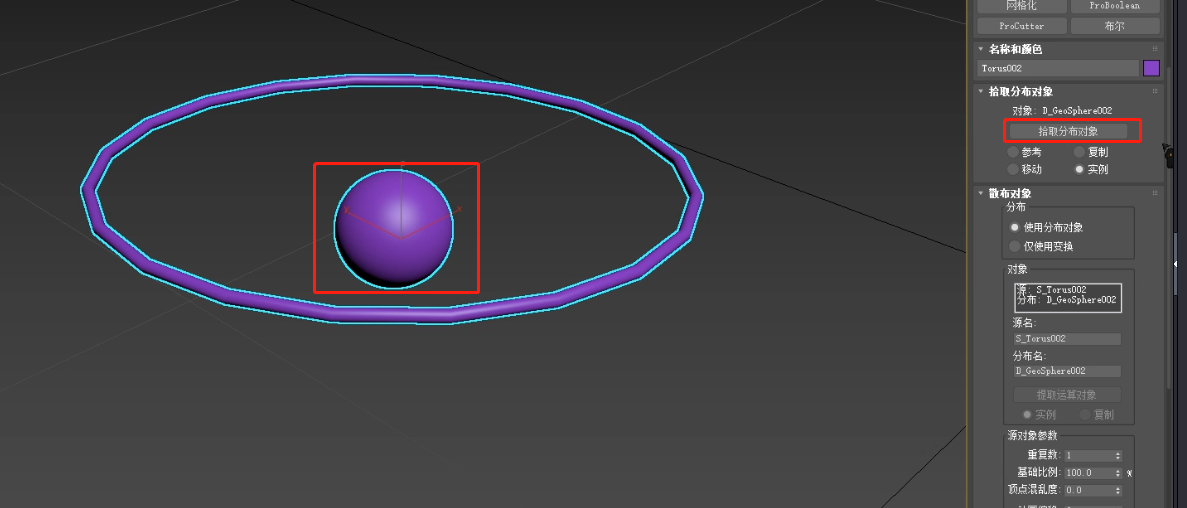

5、在散布命令中选择拾取对象，为刚新建的几何球体，使得圆环散布在新建的几何球体表面。
6、调整散布的参数，使得圆环按几何球体所有顶点散布。

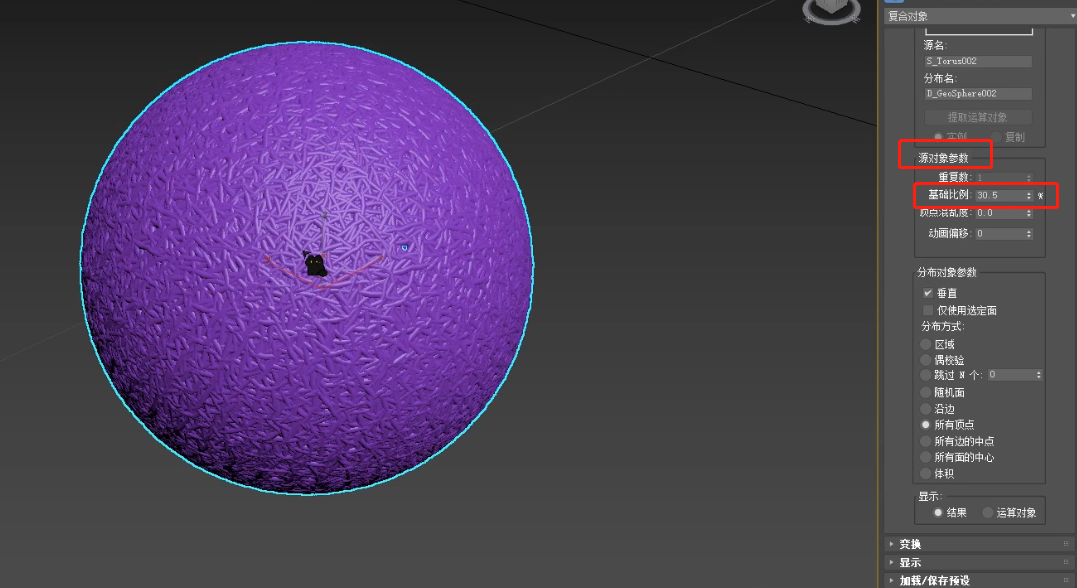

7、在源对象参数中调节圆环的基础比例到百分之三十。

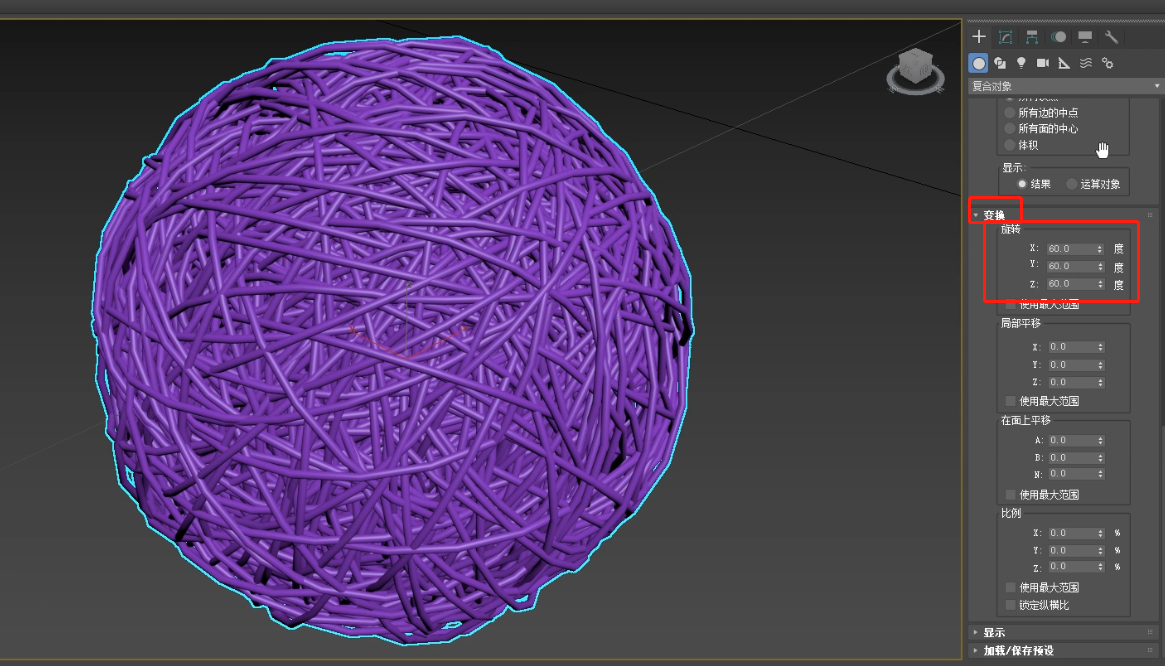

8、在变换中调节z\y\z轴的度数分别60度，我们就得到一个实心的笼状纳米球，是不是很简单。
9、调节实心笼状纳米球的颜色，材质，加灯光渲染，一个实心笼状纳米球就做好了。
