我们之前为大家分享过球状的纳米花结构，科研成果中很多时候我们需要剖面的结构模型，今天为大家分享用3ds Max的噪波和散布工具绘制1/8剖面的纳米花结构。

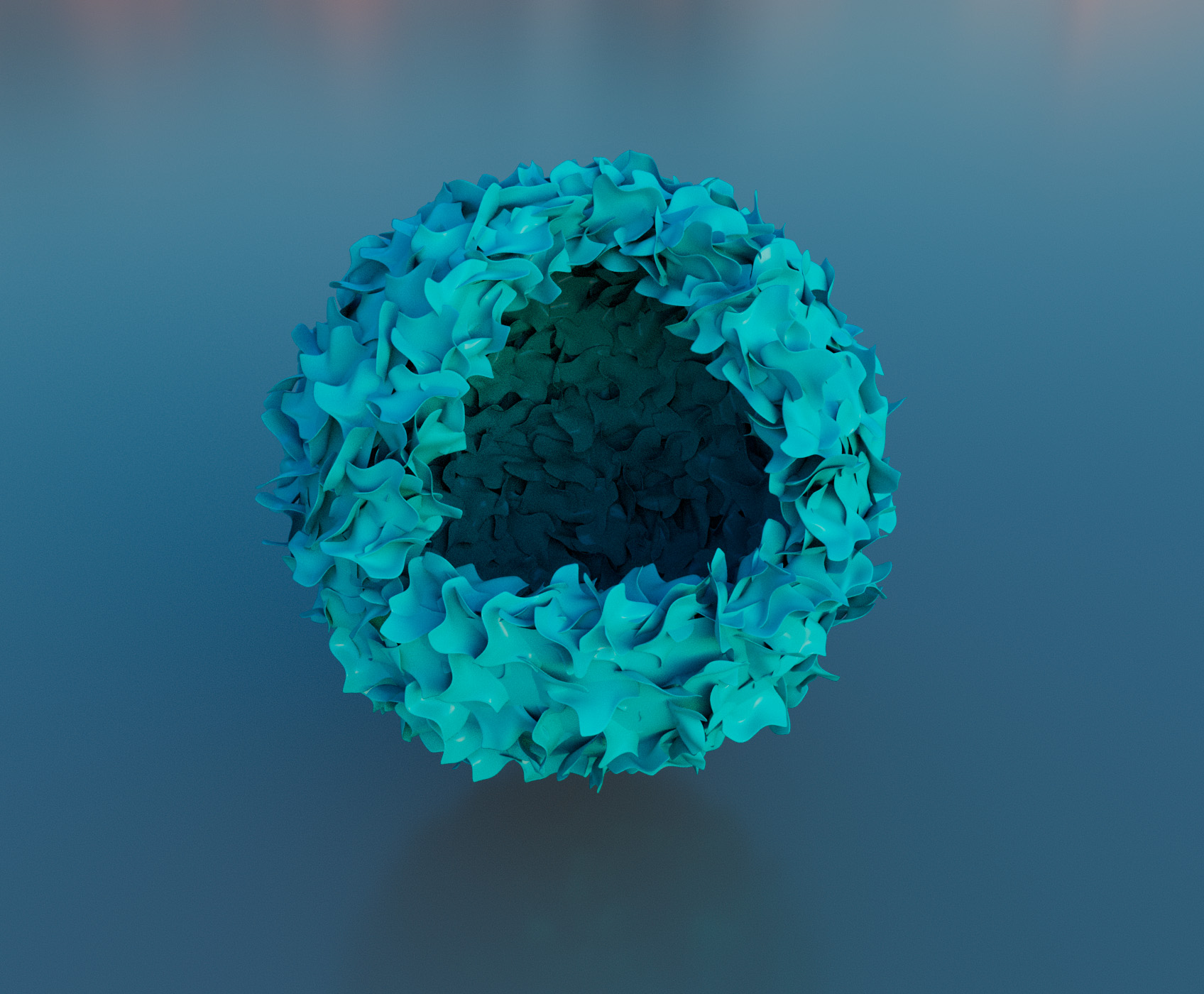

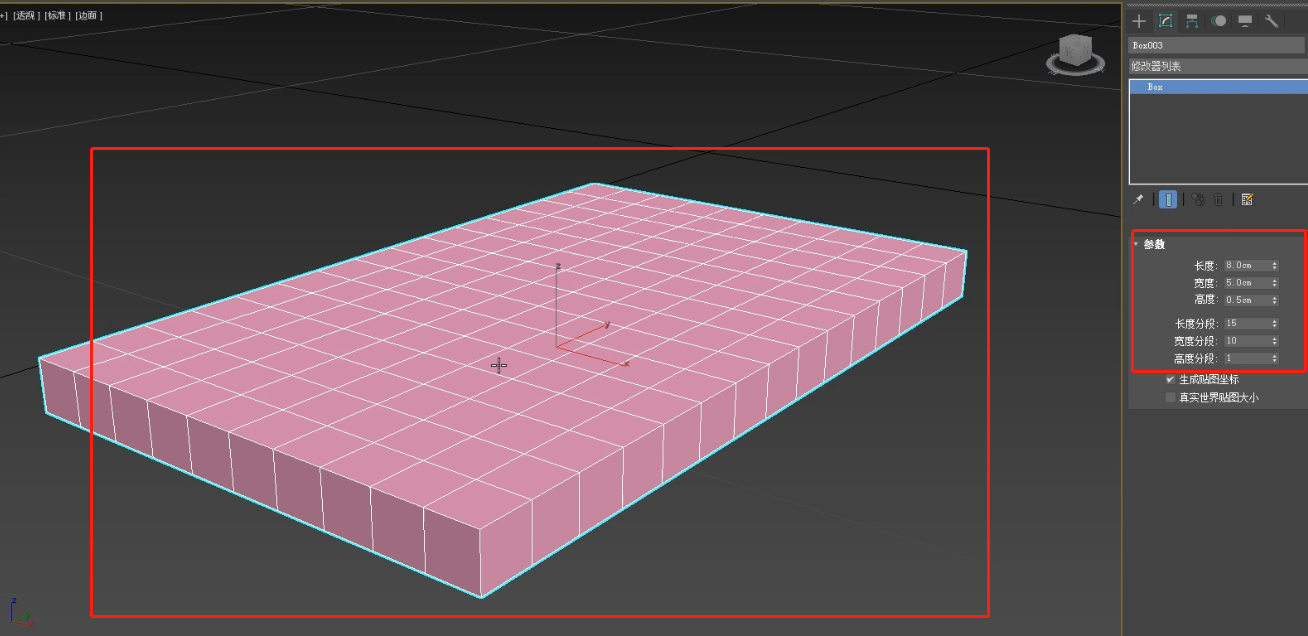

1、首先，制作 “纳米花花瓣”，打开3ds Max，在创建面板中新建个立方体，调节其长：8cm宽：5cm高：0.5cm以及长细分：15宽细分：10高细分：1。

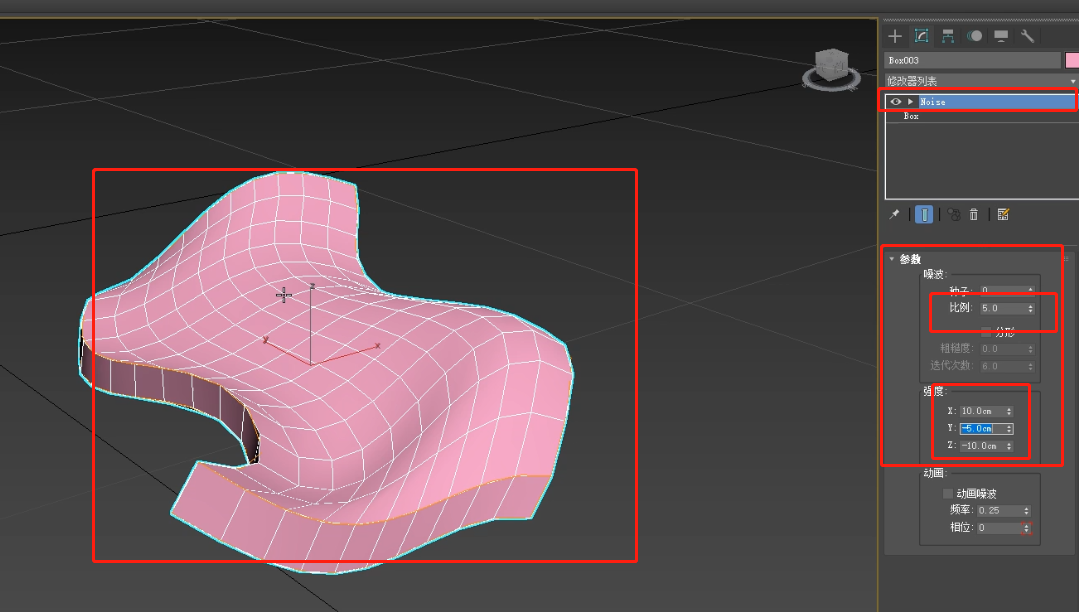

2、在修改器列表中添加一个噪波修改器，调节噪波数值，比例为5，x轴强度为10，y轴强度为-5，z轴强度为-10。

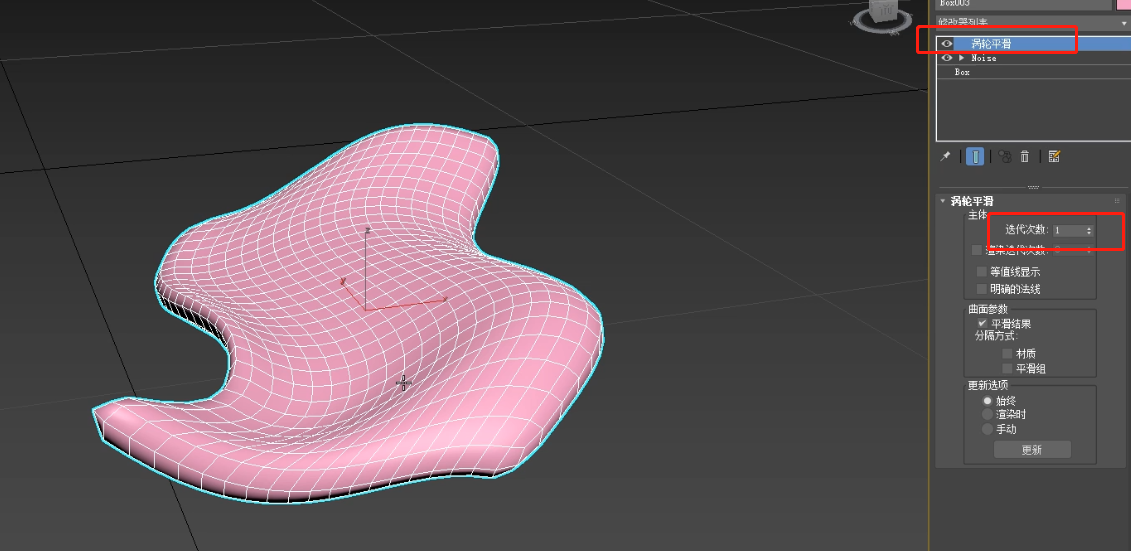

3、在修改器列表中增加一个涡轮平滑修改器，迭代次数为1，使其更加平滑。

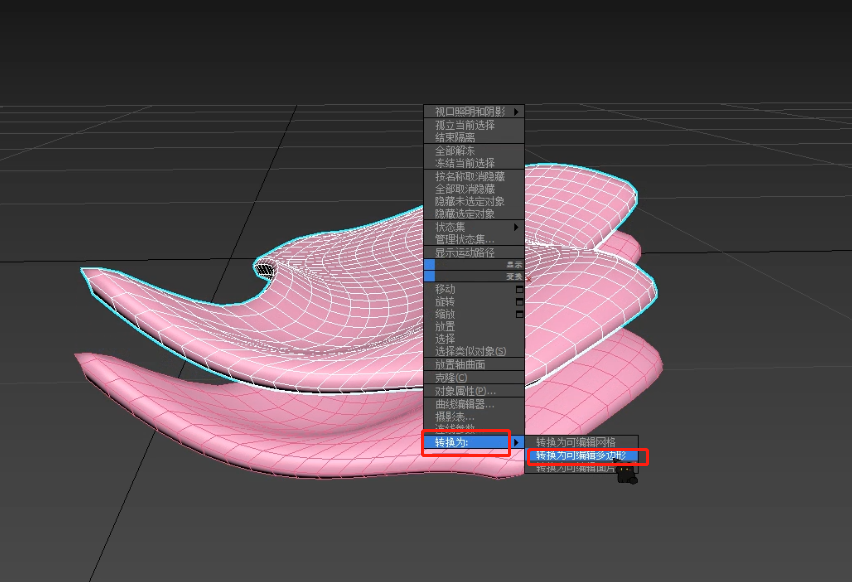

4、复制一个做好的不规则立方体，右击鼠标，选择转换为-转换为可编辑多边形。

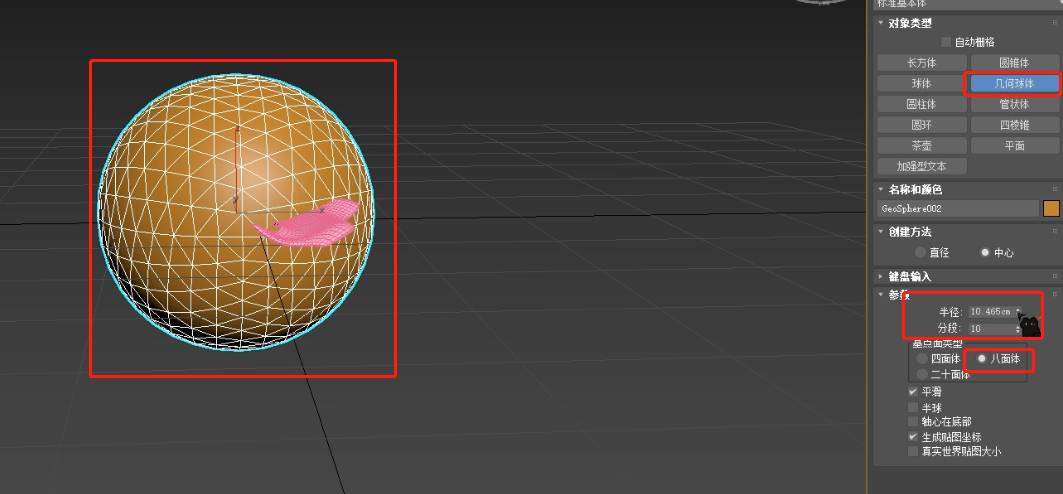

5、新建一个几何球体，调节半径为10cm，细分为10，又八面体组成。

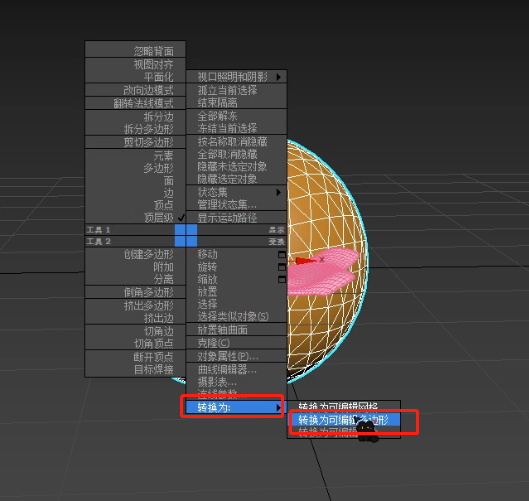

6、选中新建的几何球体，右键鼠标选择转换为-转换为可编辑多边形。

7、在可编辑多边形的面模式下，选中1/8的面，删除，效果如下图：

8、选择之前做好的不规则立方体 “纳米花瓣”，在复合对象中选择散布，拾取分布对象，选择删除了1/8面的可编辑多边形。

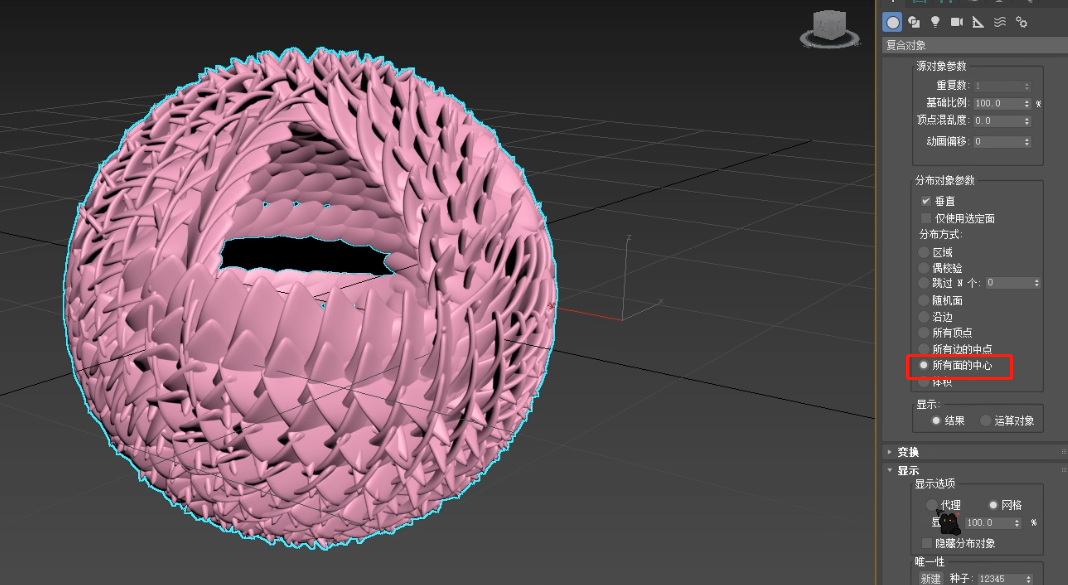

9、分布对象参数勾选垂直，分布方式选择选择所有面的中心散布。

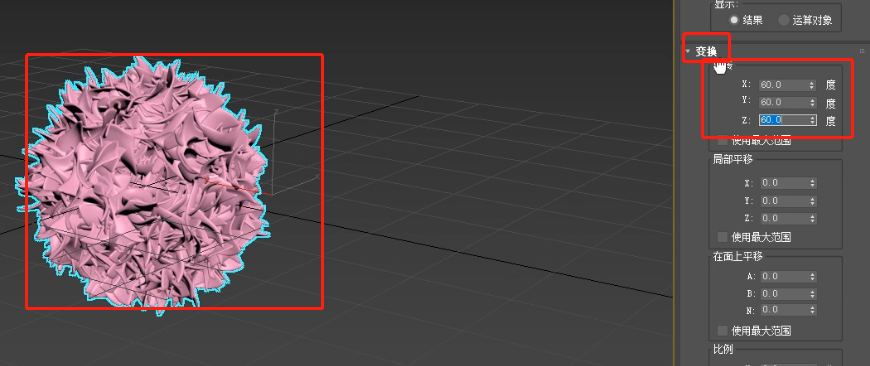

10、调节变换中x、y、z轴的角度各60度。

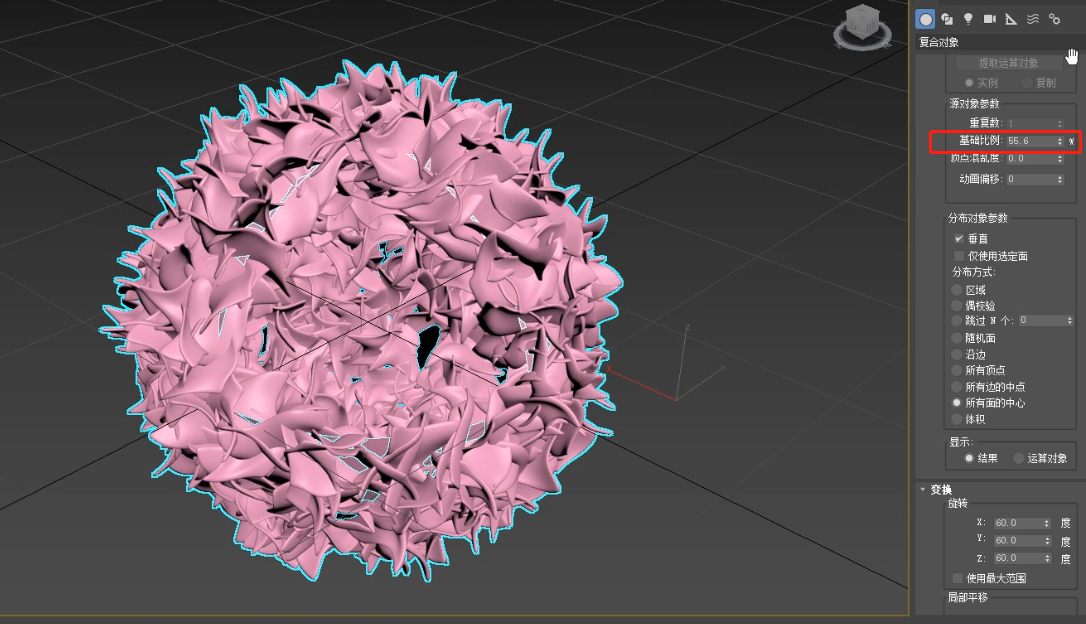

11、在源对象参数中，根据具体情况调节散布物体的基础比例，调整大小，1/8剖面的纳米花结构就制作完成啦！给材质，加灯光，渲染出我们想要的纳米花。
