【教程】Rhino8冲牙器渐消纹理建模教学

建模分析

今天给大家带来冲牙器产品的建模教学。冲牙器整体大型是跑道圆拉伸成体而成，接着把玻璃与里面的纹理分开，再把渐削纹理做出来，最后把细节做出来、分模、倒角模型就完成了。

建模步骤

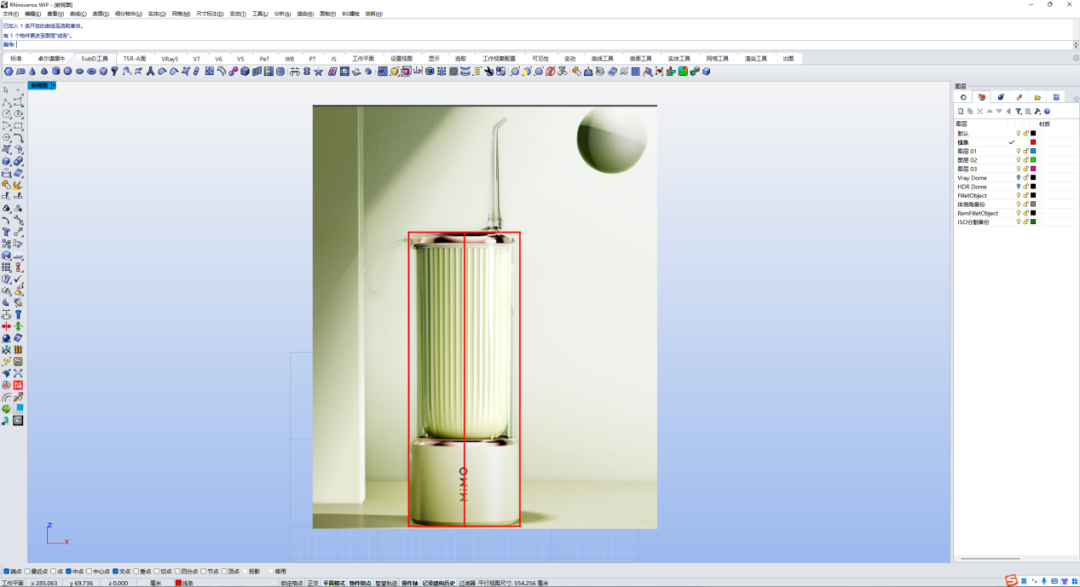

1、首先把参考图导入犀牛，并且移动到零点，作为建模参考。

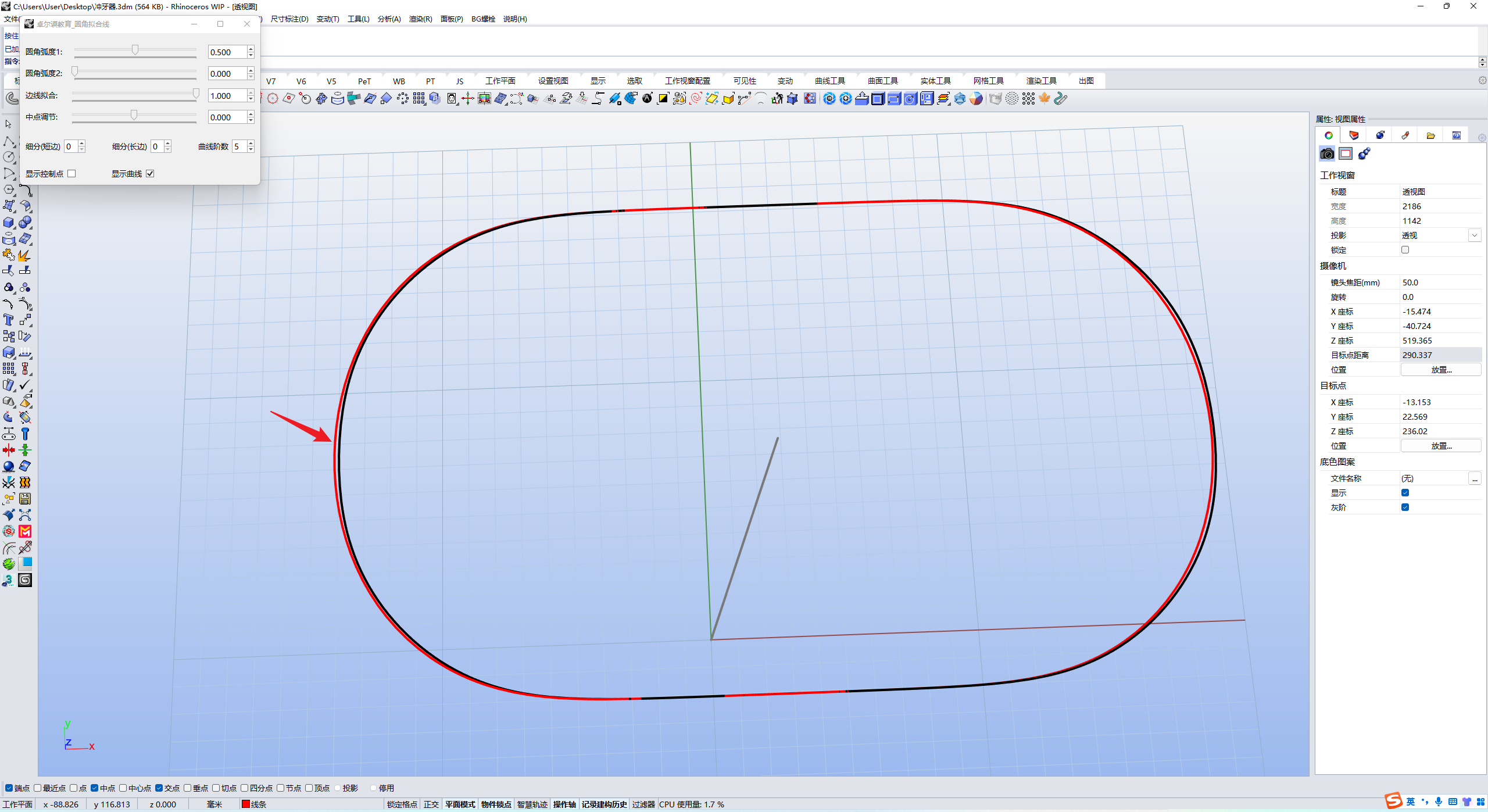

2、接着开始画跑道圆把主体做出来，注意我们直接用圆角矩形画的跑道圆是断开的，需要把它重建一下或者用“一键绘制无理圆拟合”指令把跑道圆优化一下。

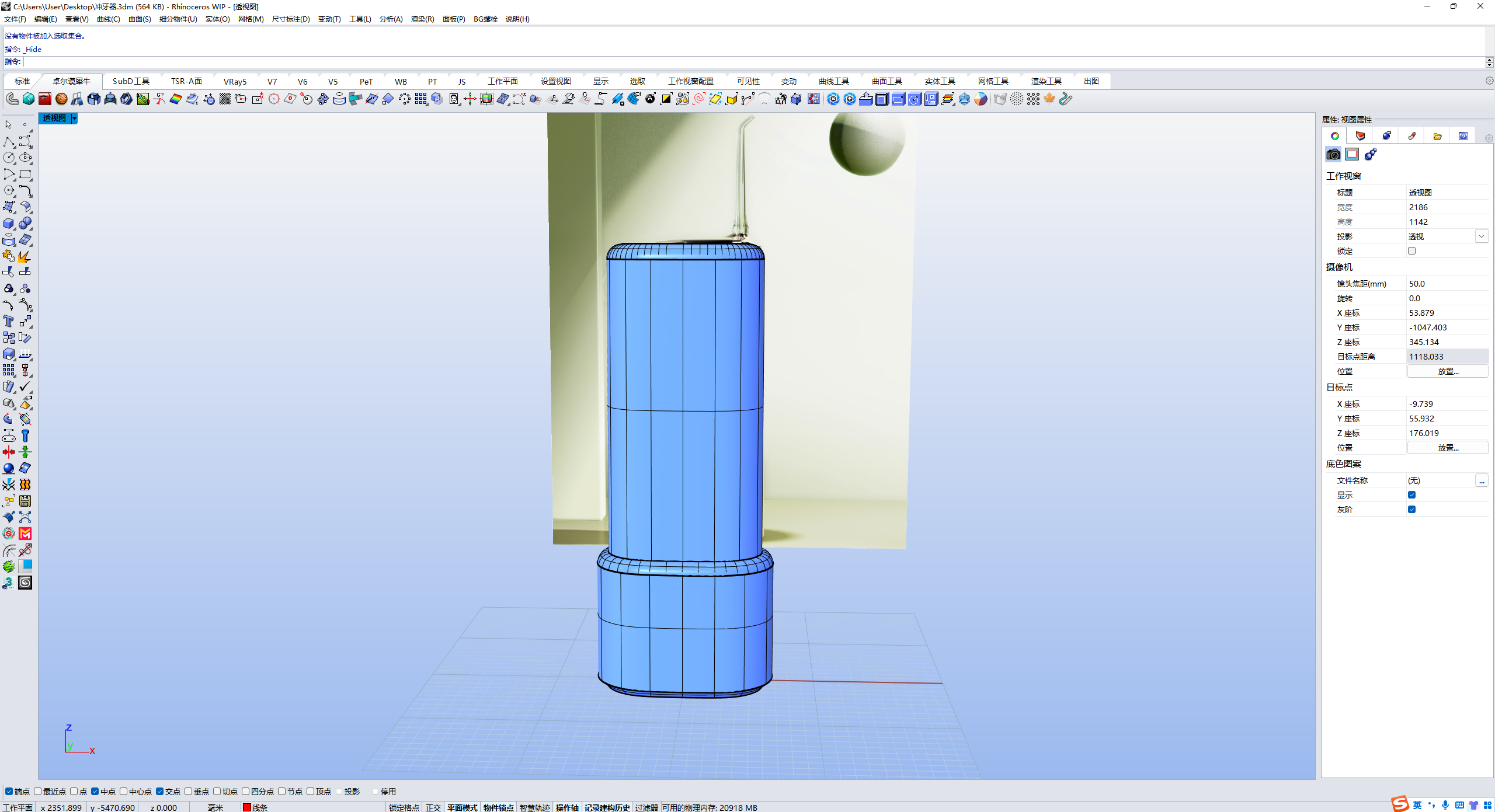

3、跑道圆优化完之后用“线拉伸体”指令把大型拉出来，大的圆角可以倒出来。注意底下有一个斜面，我们可以把跑道圆往里偏移一份后放样（直接缩放会有误差），大的圆角可以先倒出来。

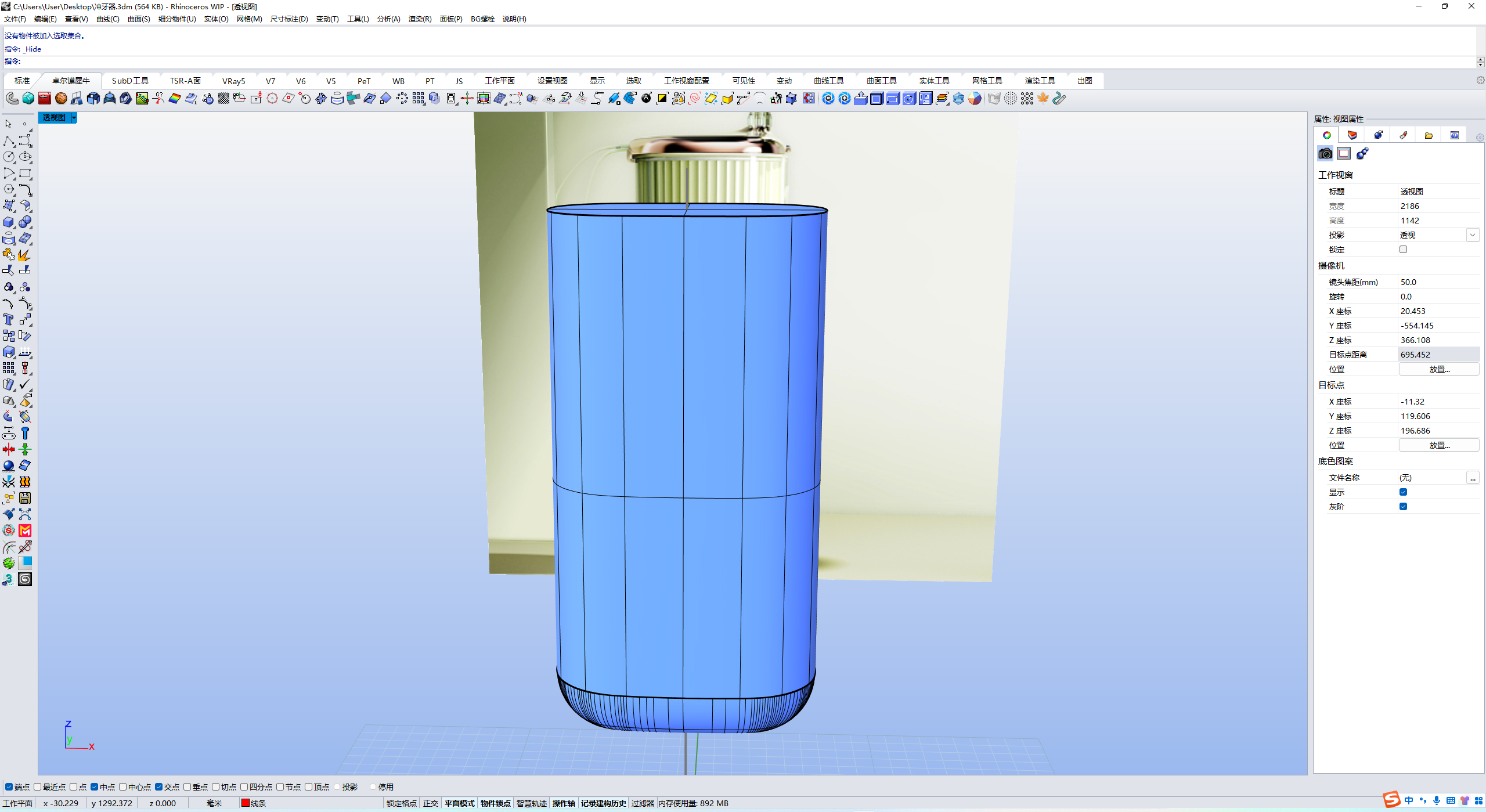

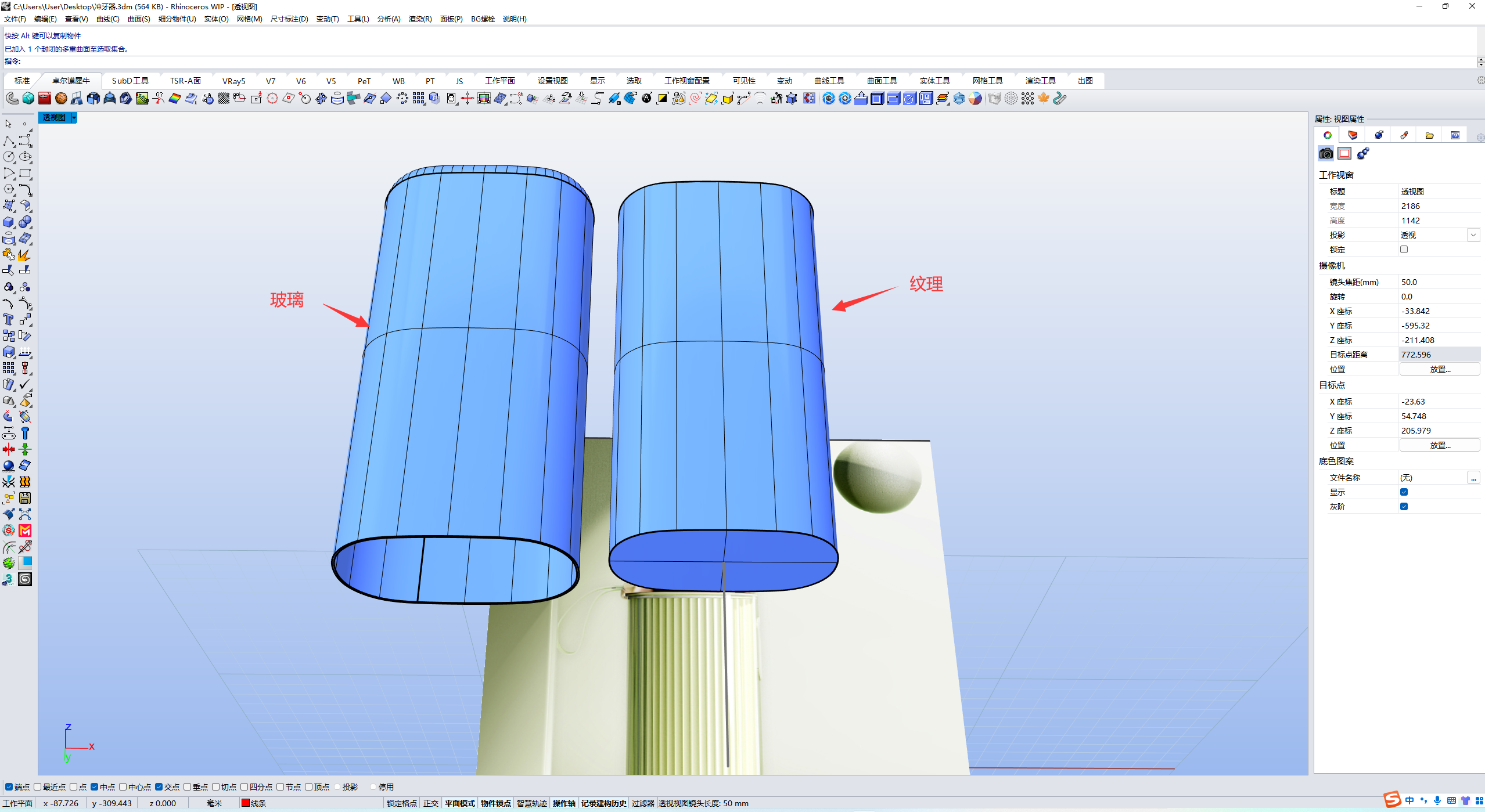

4、外面有一层玻璃，玻璃部分先给它抽壳，让它做为玻璃，里面的纹理部分我们可以重新用线拉伸一份。

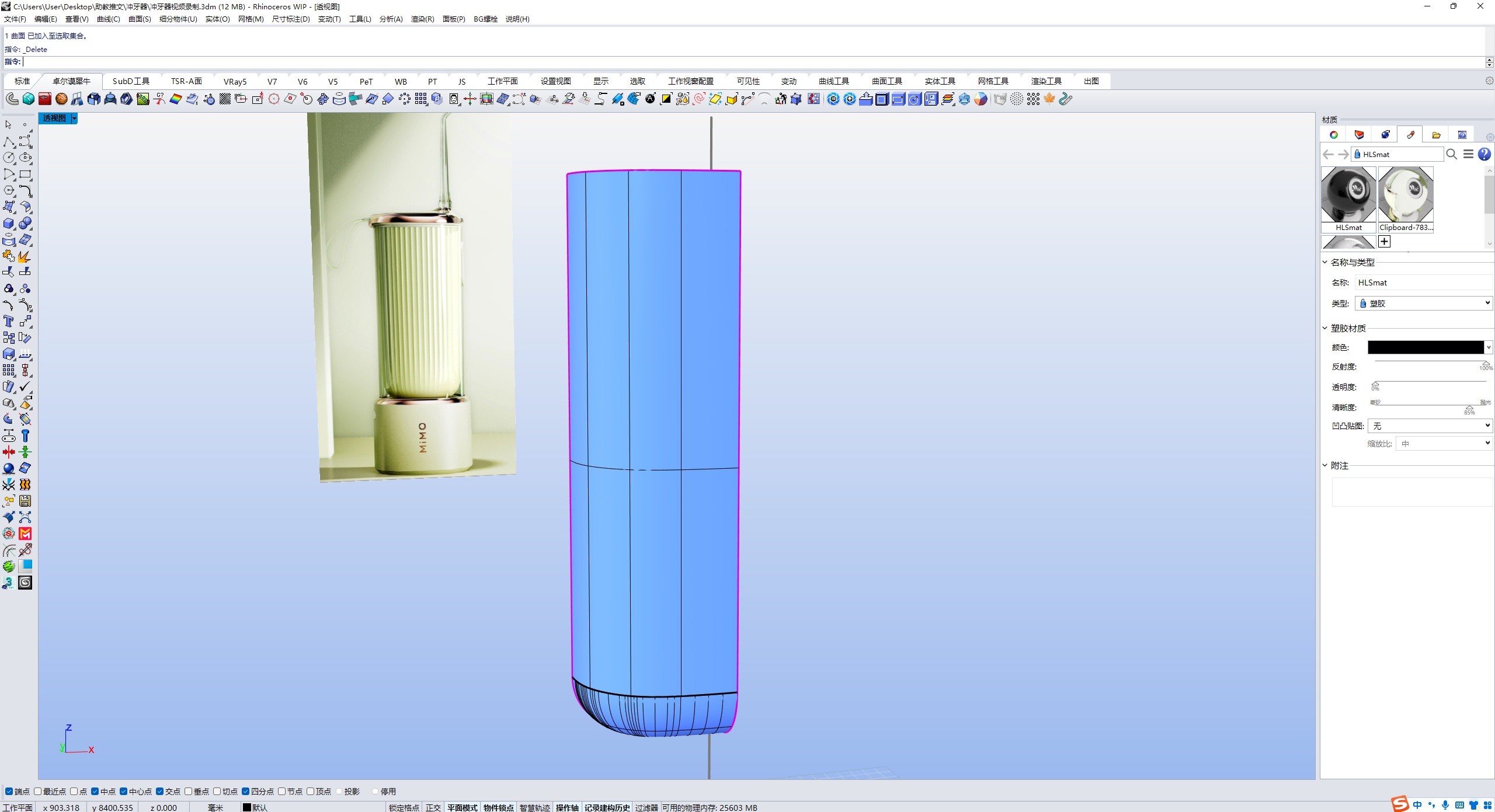

5、接着把纹理做出来，底下是圆的，先在底部给它倒个圆角。

6、接着我们从四分之一处分割，只做四分之一，做完后对称即可。

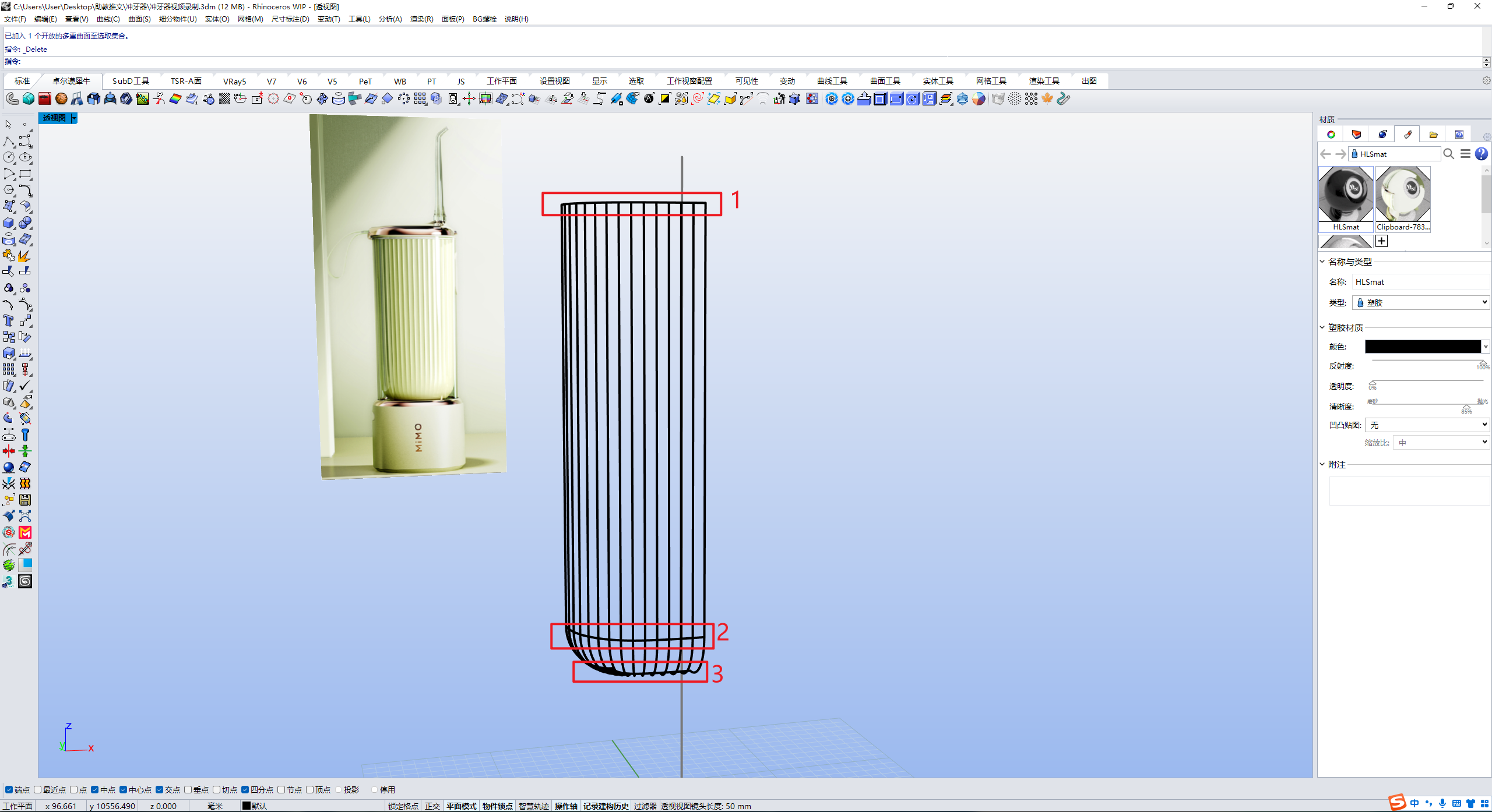

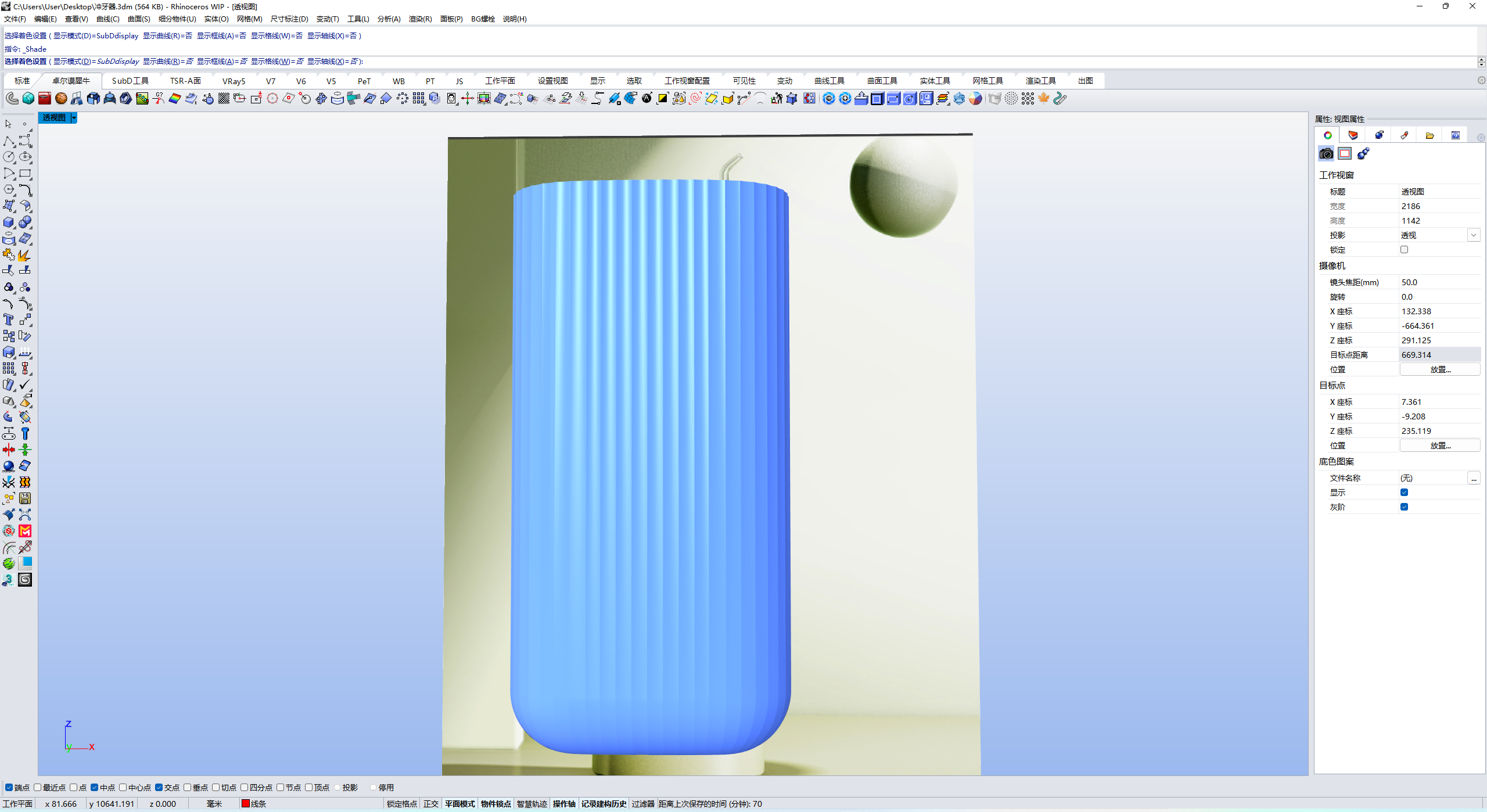

7、接着复制顶上的线条并且重建成1阶15个点（根据你模型大小确定，即是纹理的大小），重建后线吸附到点抽离结构线，并且把三根截面线复制出来，把面删掉，得到线条。

8、随后把截面线用抽离出来的线分割一下，变成一小段。

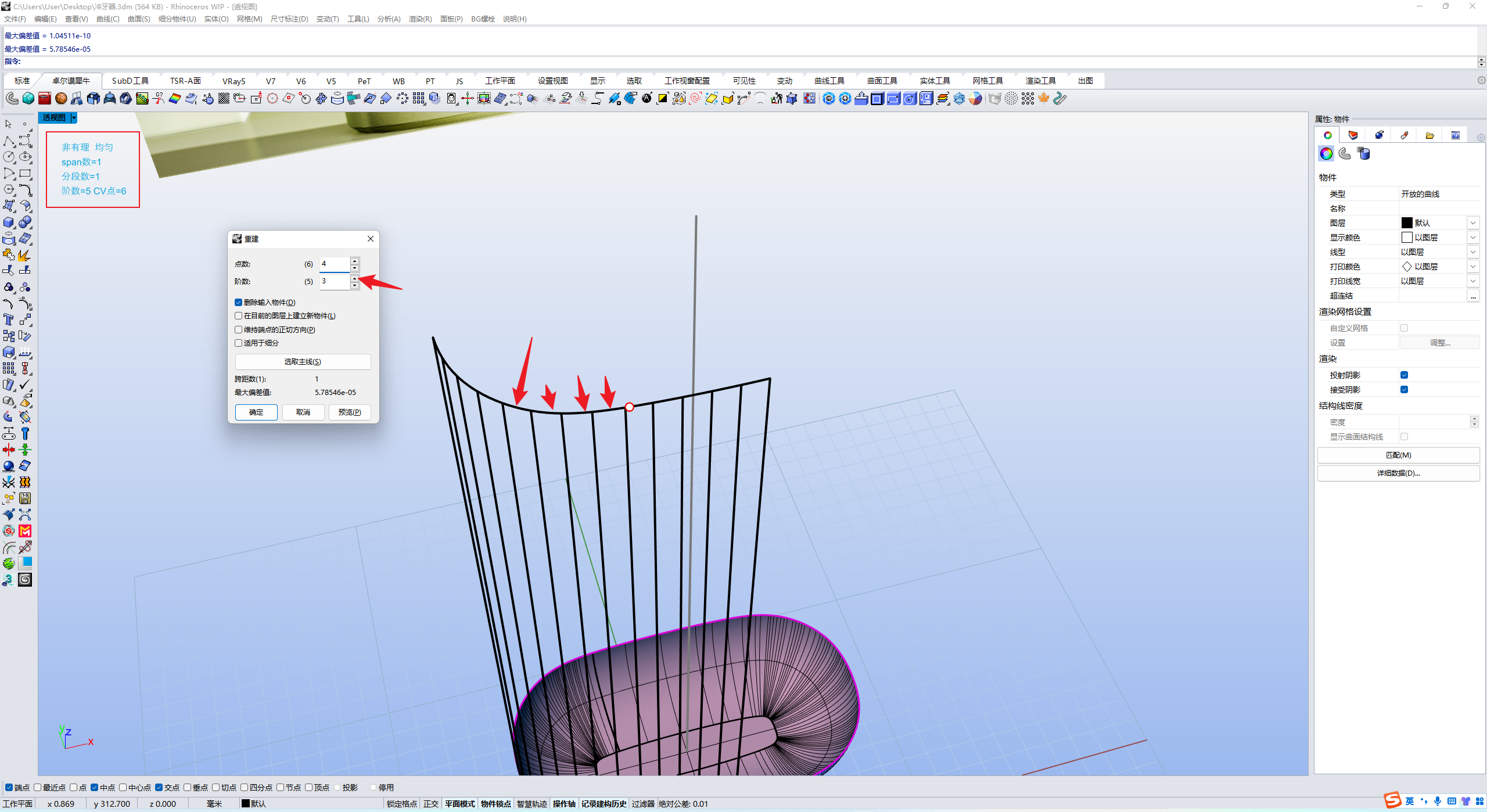

9、然后把分割出来的截面线全部重建成三阶四点。

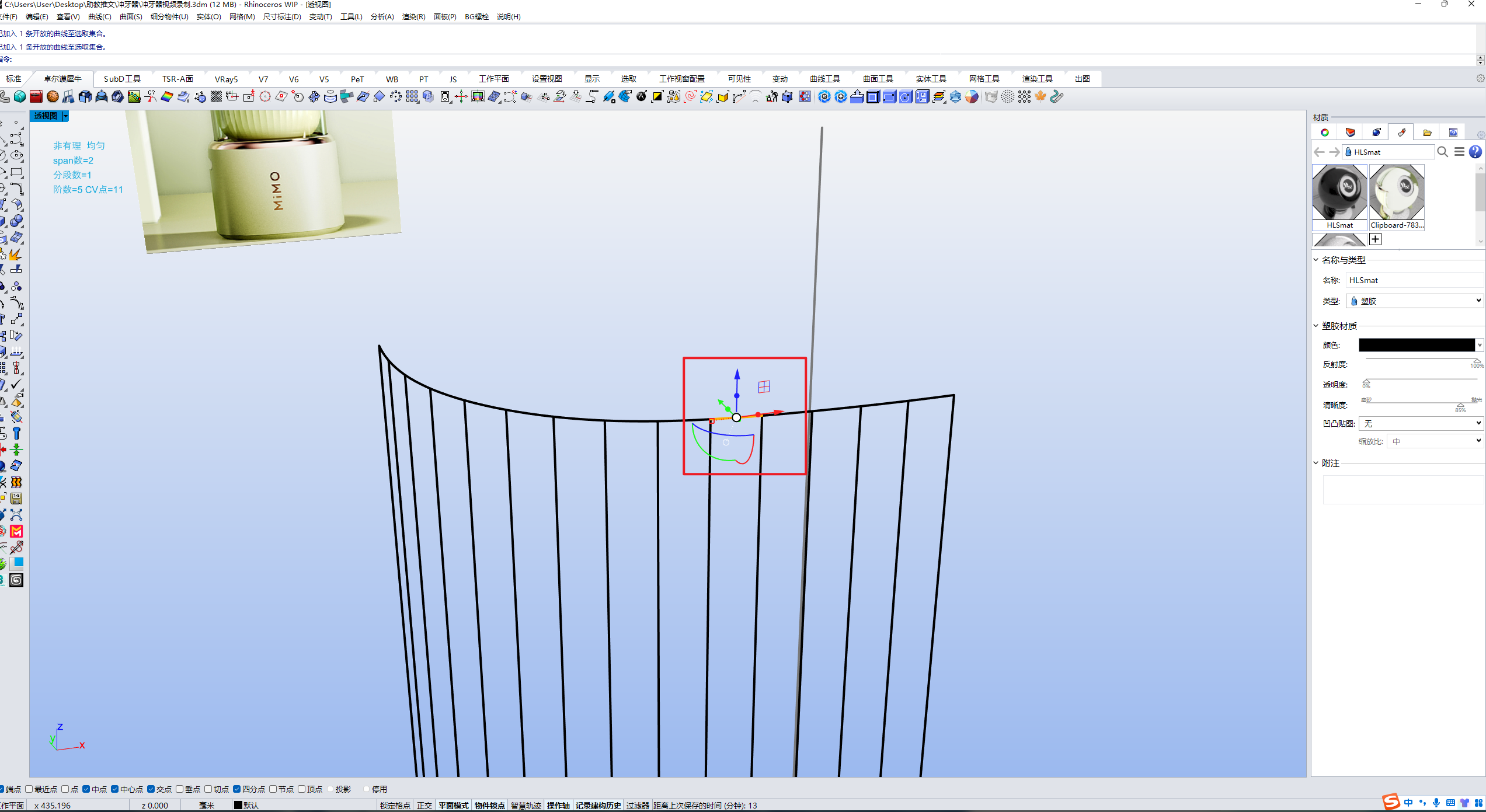

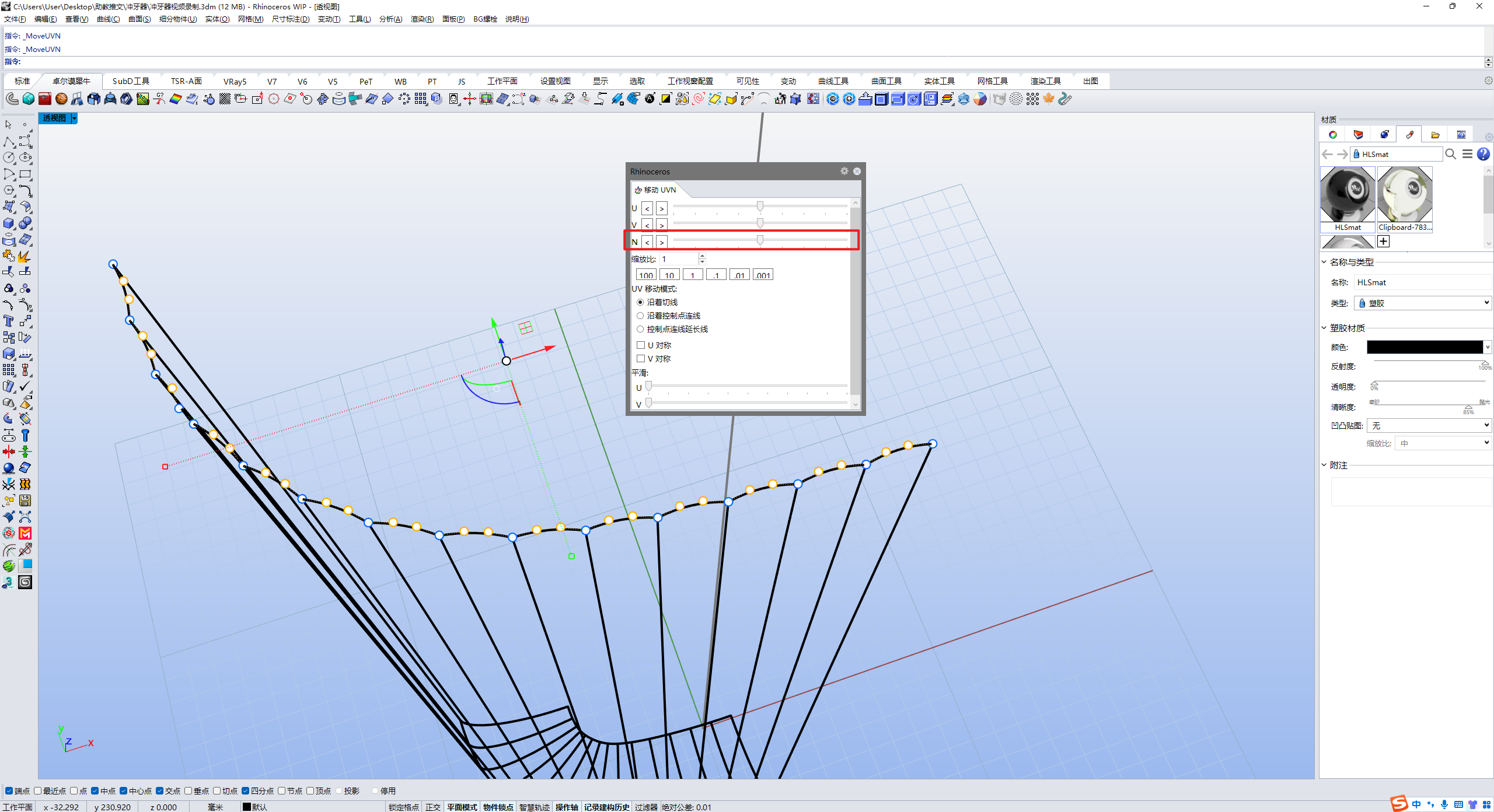

10、把控制点打开，选中每段线中间的两个点，然后使用UVN移动往里面一点一个深度。上下两端都要移，但是下面的深度要比上面的浅，这样就会有一个从大到小的感觉。

11、接着把它们全都双轨出来，纹理就做好了。

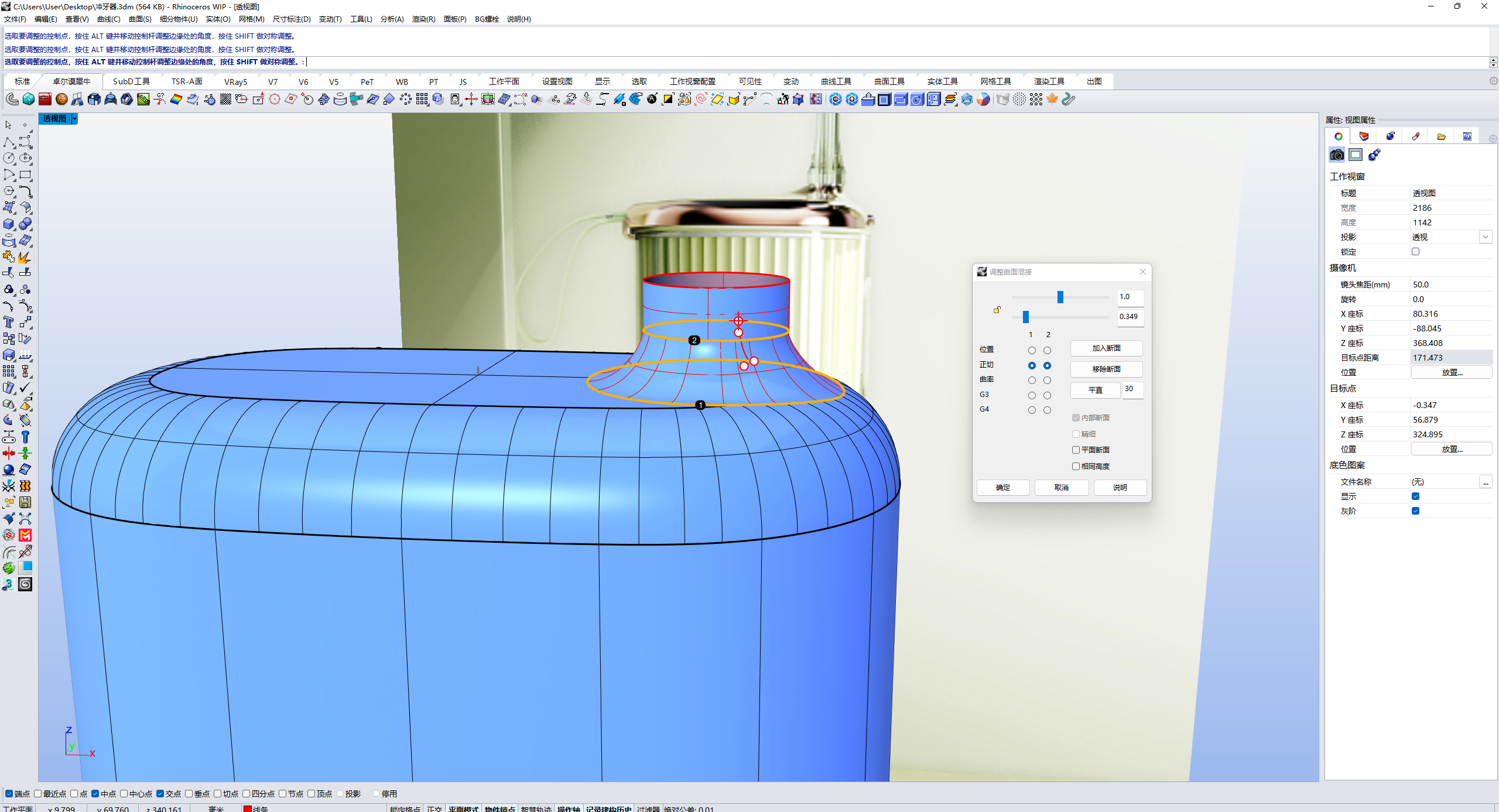

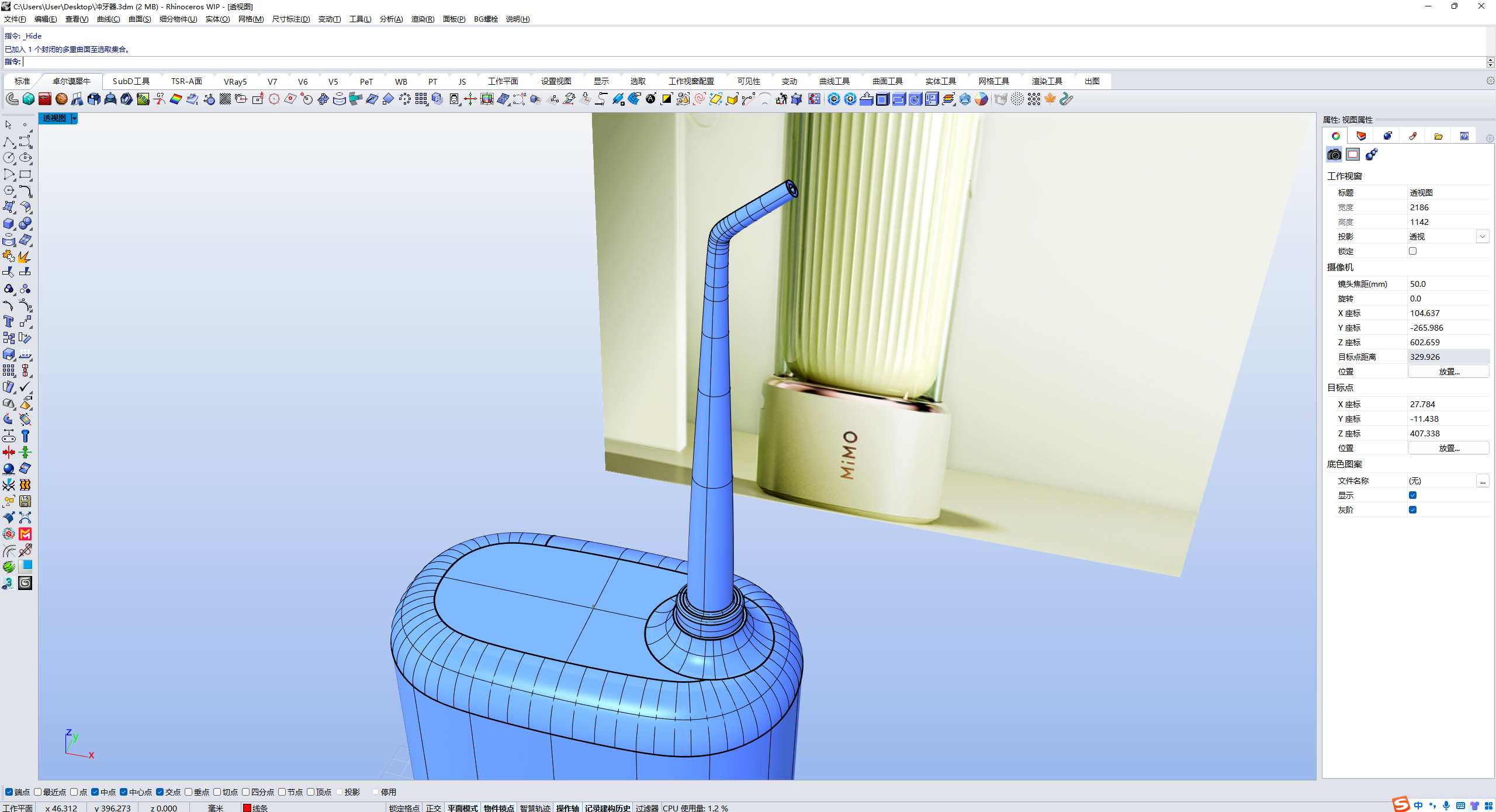

12、接着把头部接口处的吸管做出来，接口处用个圆切掉，再拿一个圆拉伸个面出来混接。

13、上方吸管可以通过画一根线然后使用圆管上小下大，让它有过度，中间是掏空的，可以再用线生一个跟圆管把中间掏空。

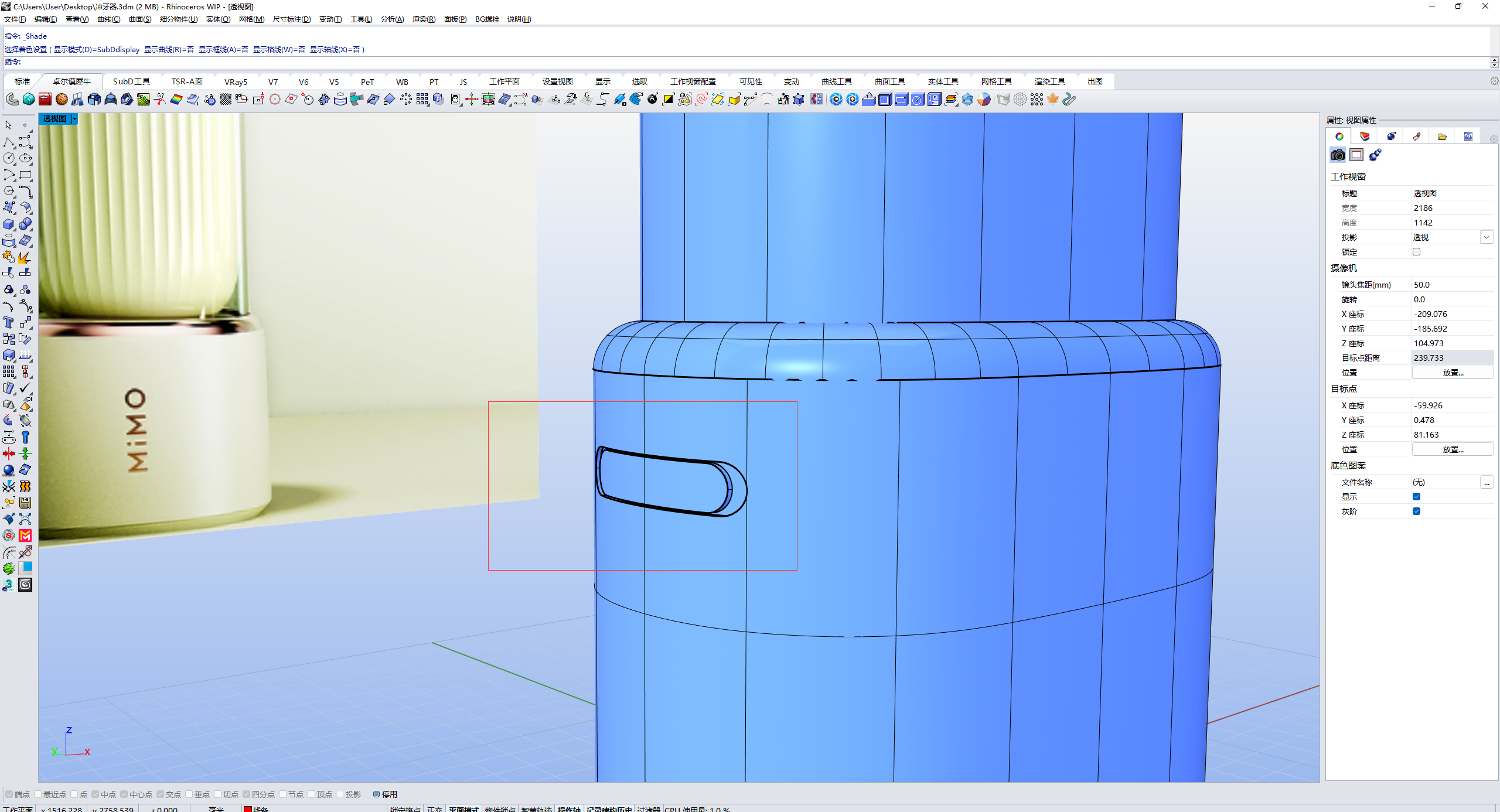

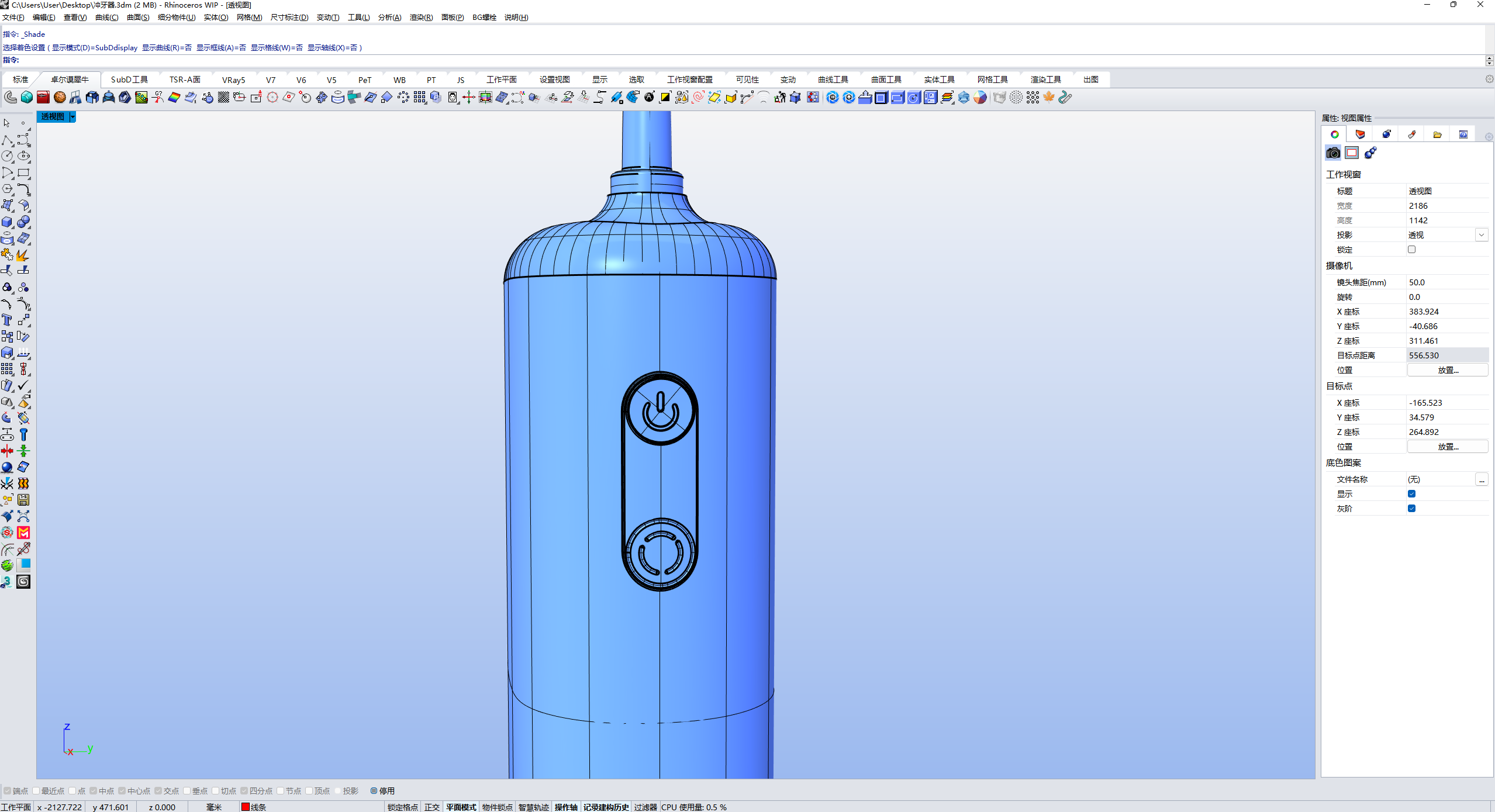

14、然后把侧面的按钮做出来，去右视图画个圆角矩形拉体，然后用布尔分割，漏在外面的删掉，我们把里面那部分保留，这样按钮的趋势就跟主体的趋势是一样的。

15、接着把底部侧边的按钮做出来，跟上面的按钮方法一样，先画圆角矩形拉体，然后用布尔分割。

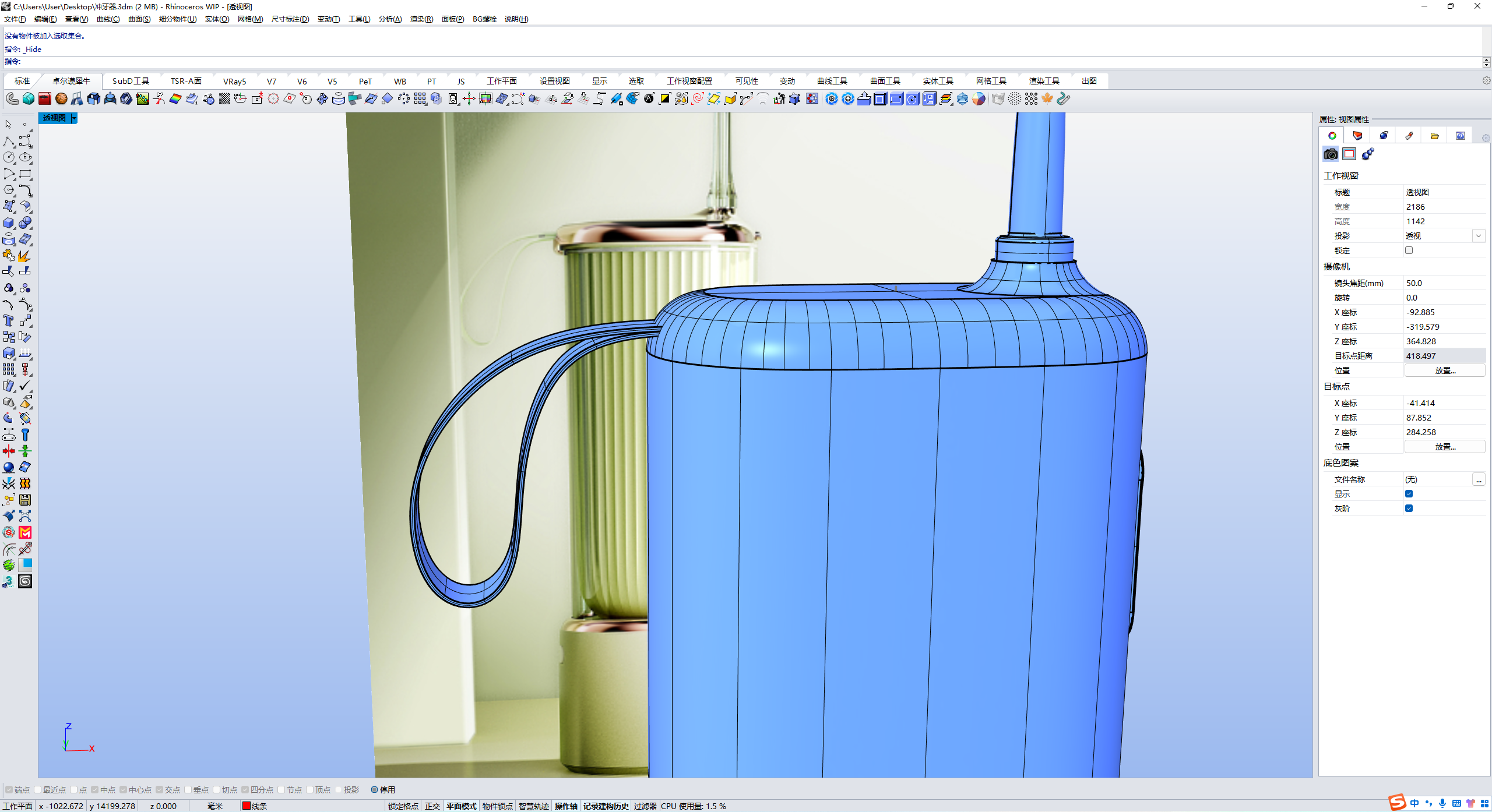

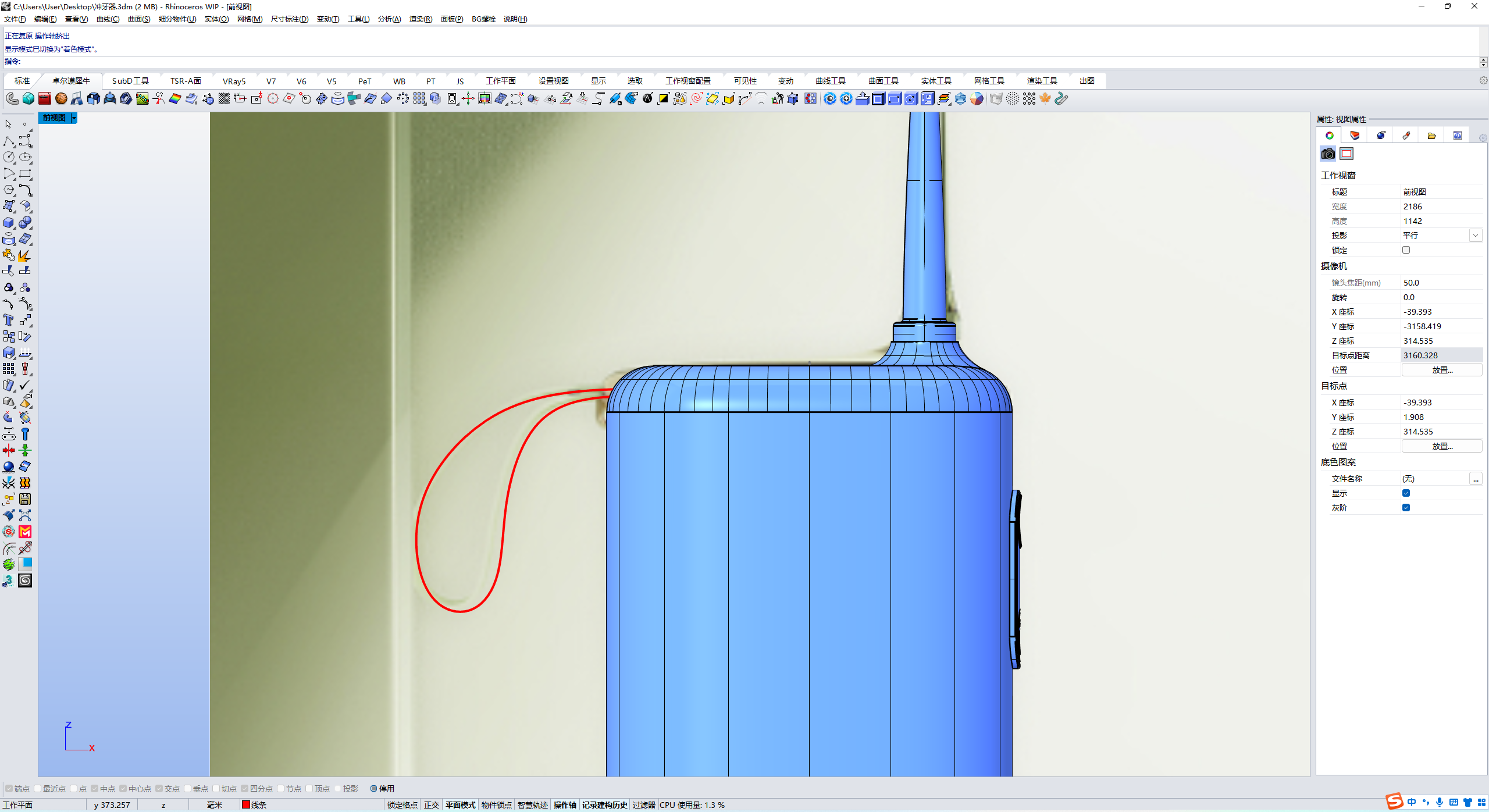

16、接下来把绳子做出来，先去前视图把绳子的形状画出来，然后拉伸一个面出来，最后偏移个厚度。

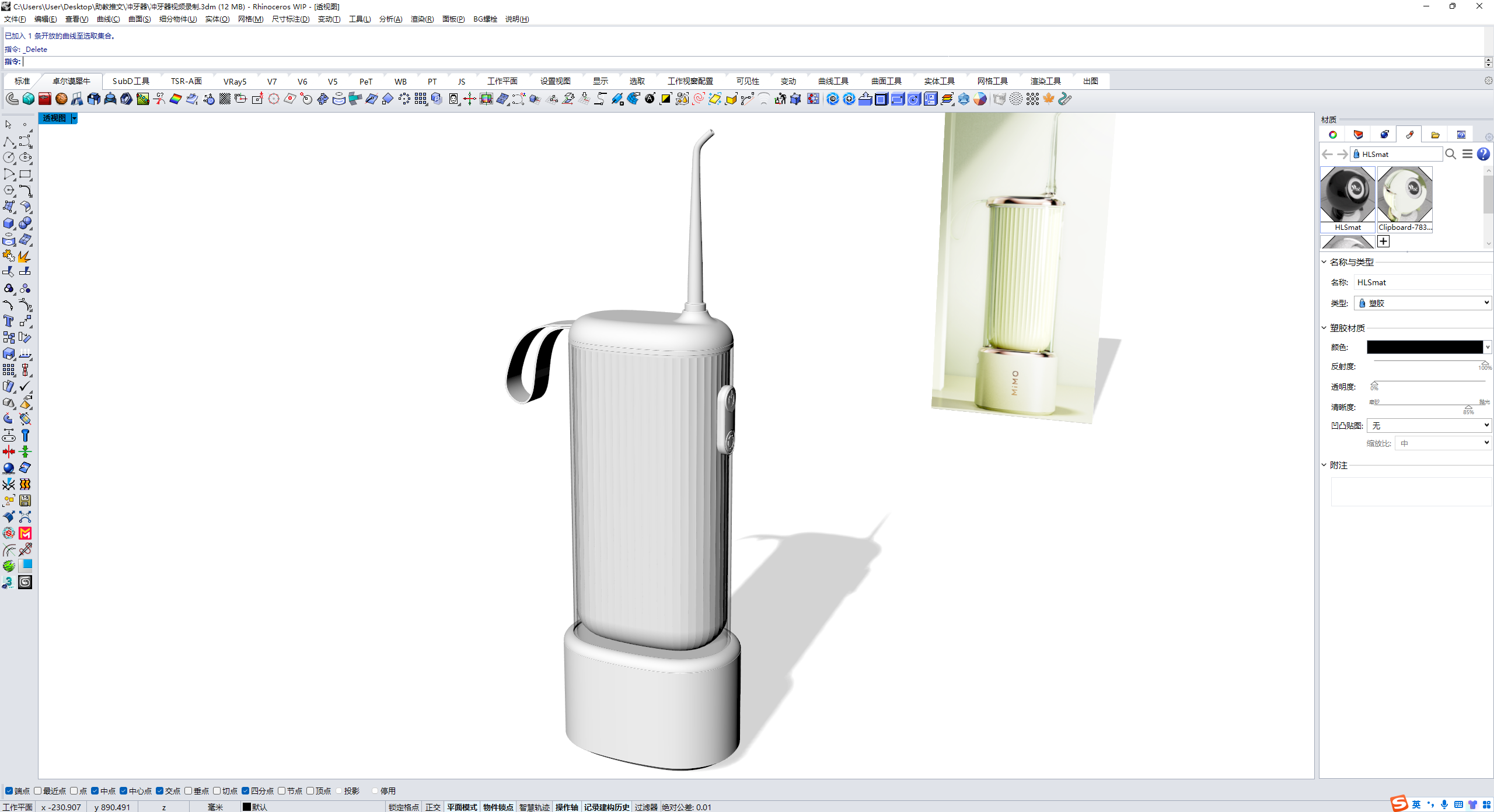

17、最后是分模，把不同材质都区分一下，把模型上所有要倒角的边都倒上角，再稍微调整模型上的细节，模型就完成了。
