教程|复杂曲面的多边渐消纹理设计实例

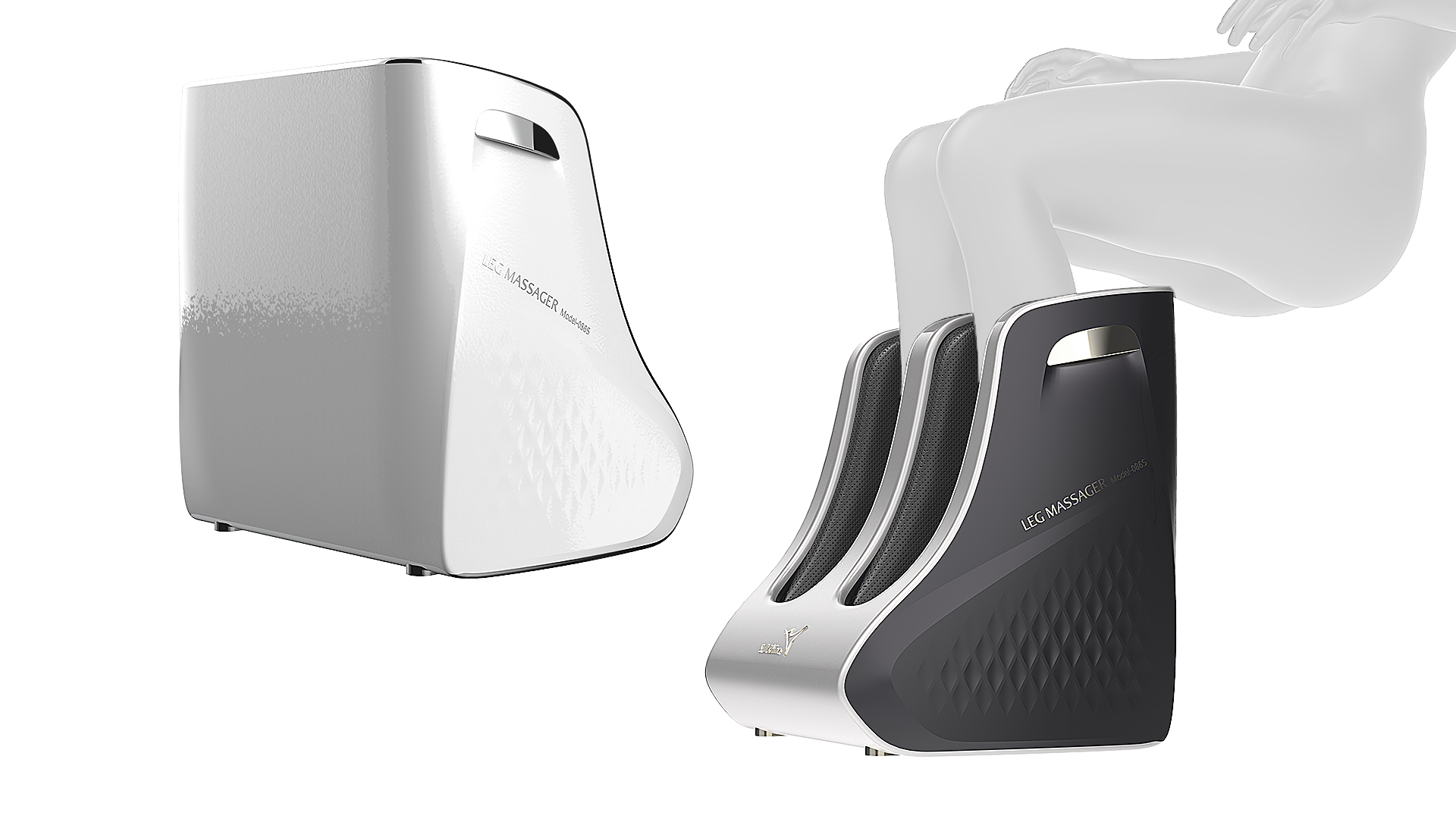

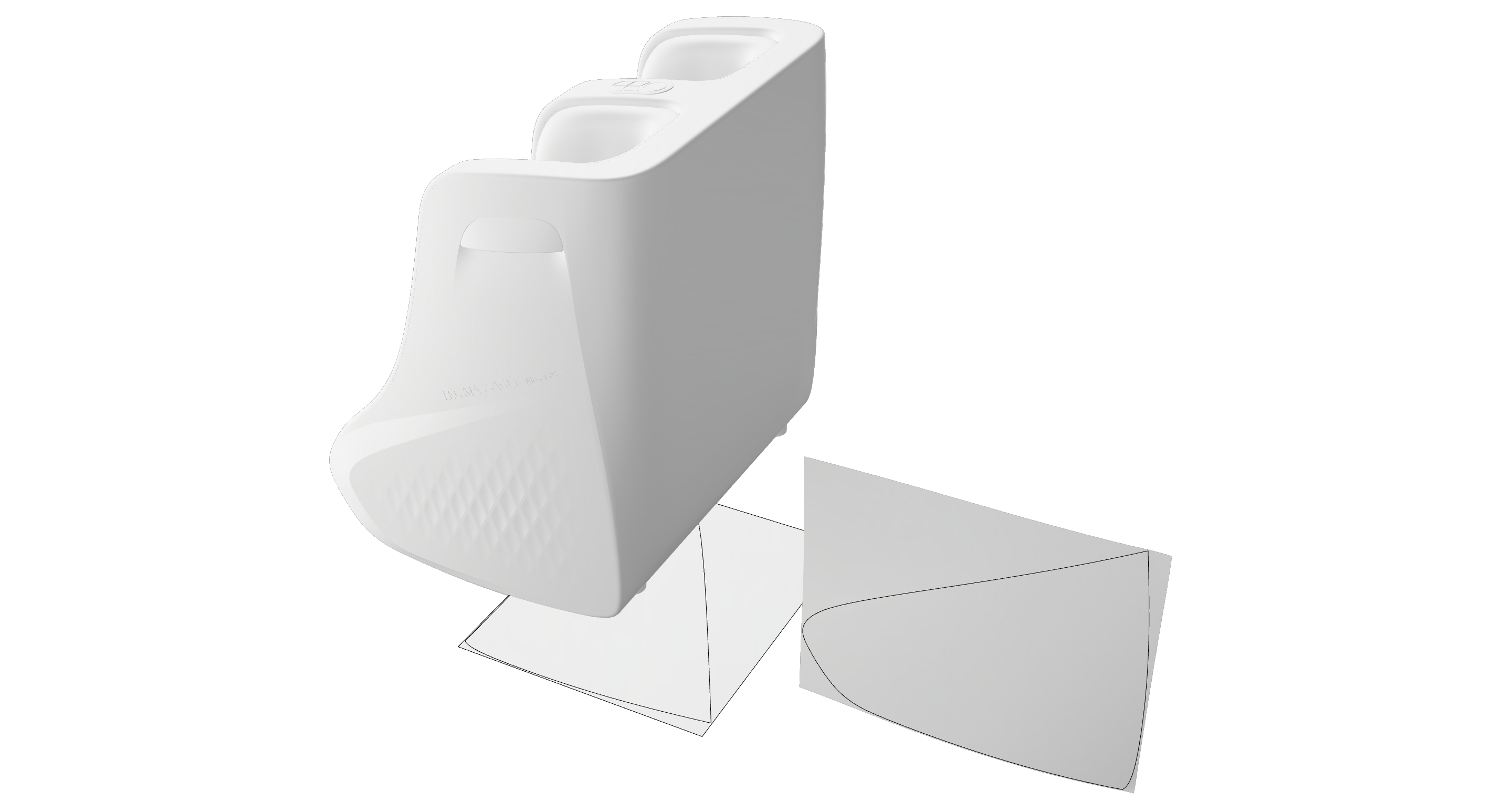

几年前做一款腿部按摩器的设计时，在完成外观设计建模后，总感觉大面过于简单，考虑到成本原因，想通过在表面做一些纹理变化来达到协调。但尝试了单一没有渐消变化的纹理后，发现与整体非常不协调，生硬呆板毫无美感。这种双曲度变化，又是不规则裁切边缘的曲面，要制作融入形体的纹理确实有点难度。不过借助Grasshopper最终还是解决了这一问题，先来看下效果，如果对于菱形纹理不满意，还可以在Grasshopper里进行替换和参数调整。下面就如何实现这样的效果，做一个简单的步骤教程。

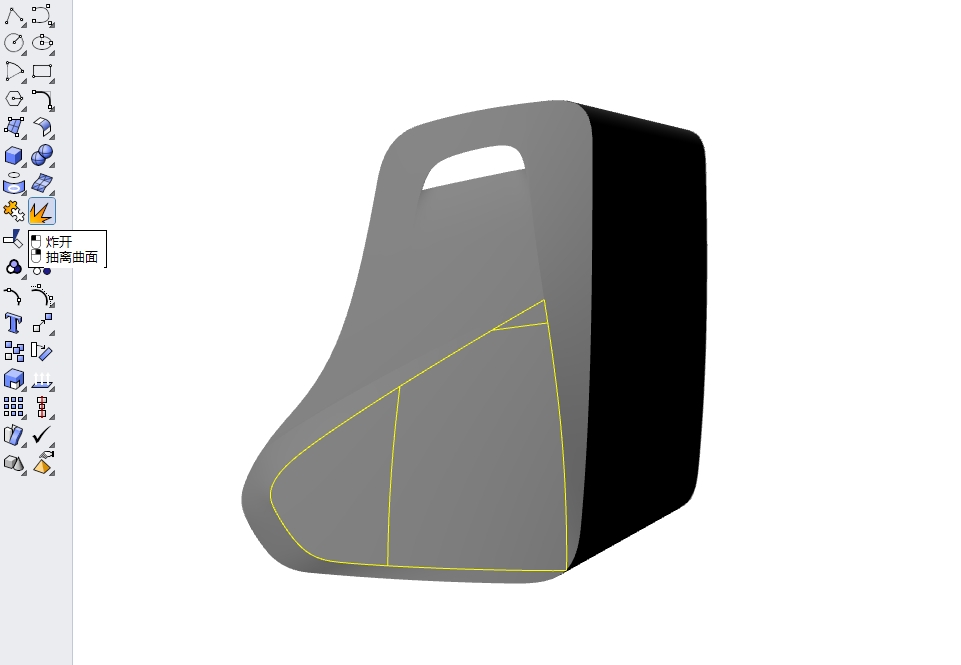

Step1 首先完成产品的整体3D建模，通过“抽离曲面”工具，复制需要制作纹理的大面；

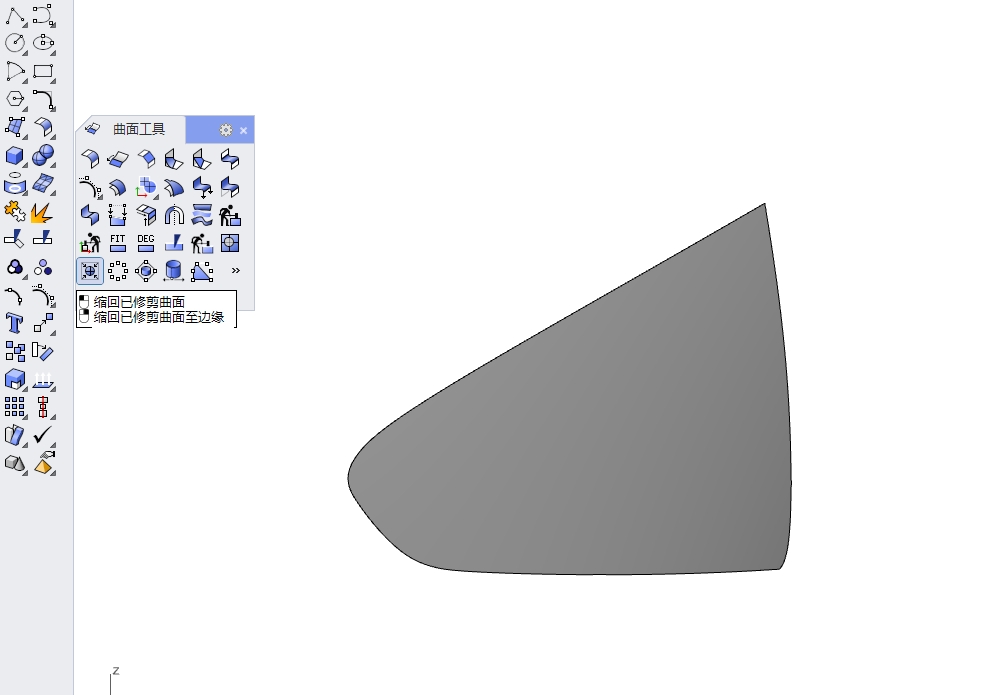

Step2 通过“缩回已修剪曲面”，使得需要制作纹理的曲面更紧凑简单；通过“复制边框工具”提取修剪曲面的边缘曲线备用；

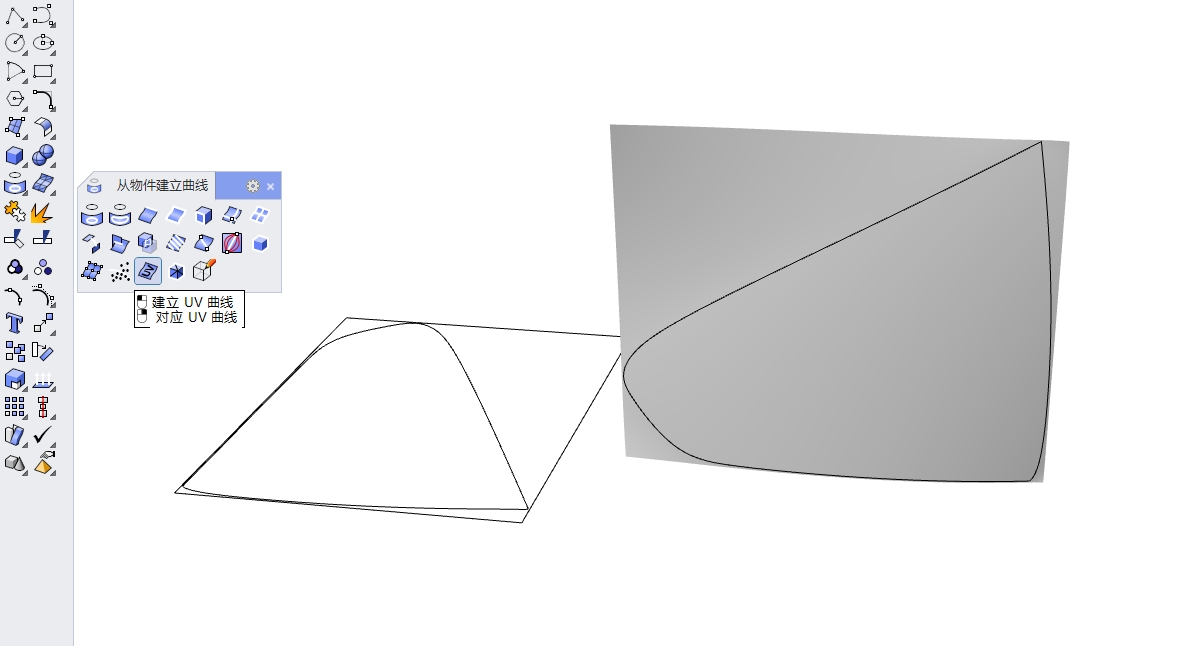

Step3 取消修剪，将大面恢复完整，通过“建立UV曲线”工具，将双曲度变化的大面和Step2中提取的修剪曲面边缘，展开至xy平面内。

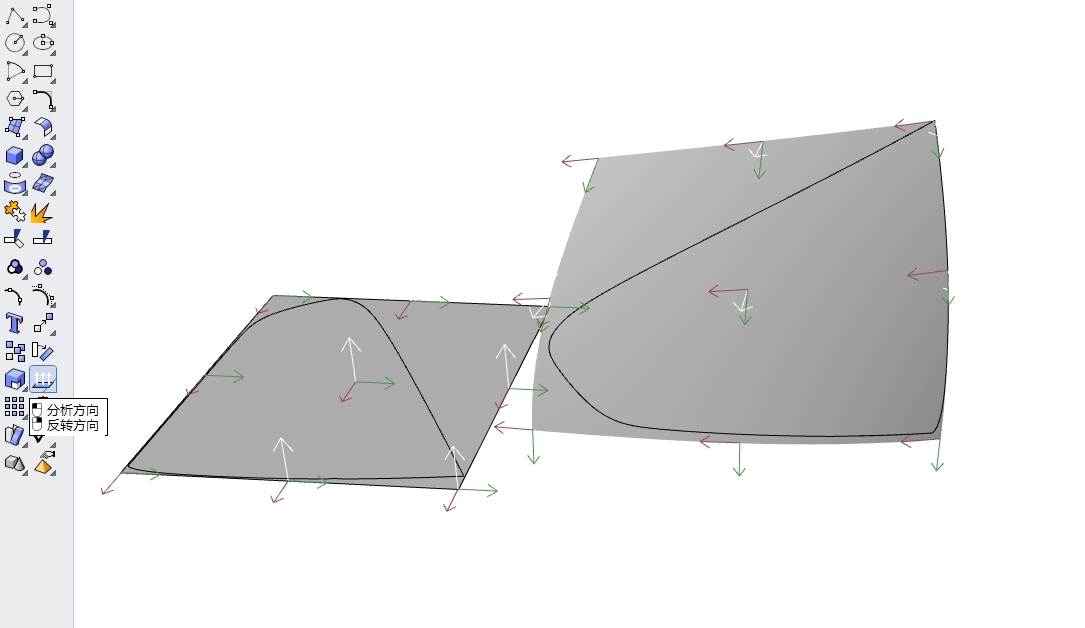

Step4 将大面的UV曲线进行炸开，并使用四边成面工具生成基准平面。通过“分析方向”工具，对原曲面和基准曲面进行分析和调整，使两个面的UV和法向一致，便于后续操作调整；

至此，所有准备工作已完成，下面就是通过Grasshopper制作纹理元素了，过程需要有一定参数化基础，这里我只简单讲下思路，提供电池图做参考，有兴趣的可以跟着做一遍。

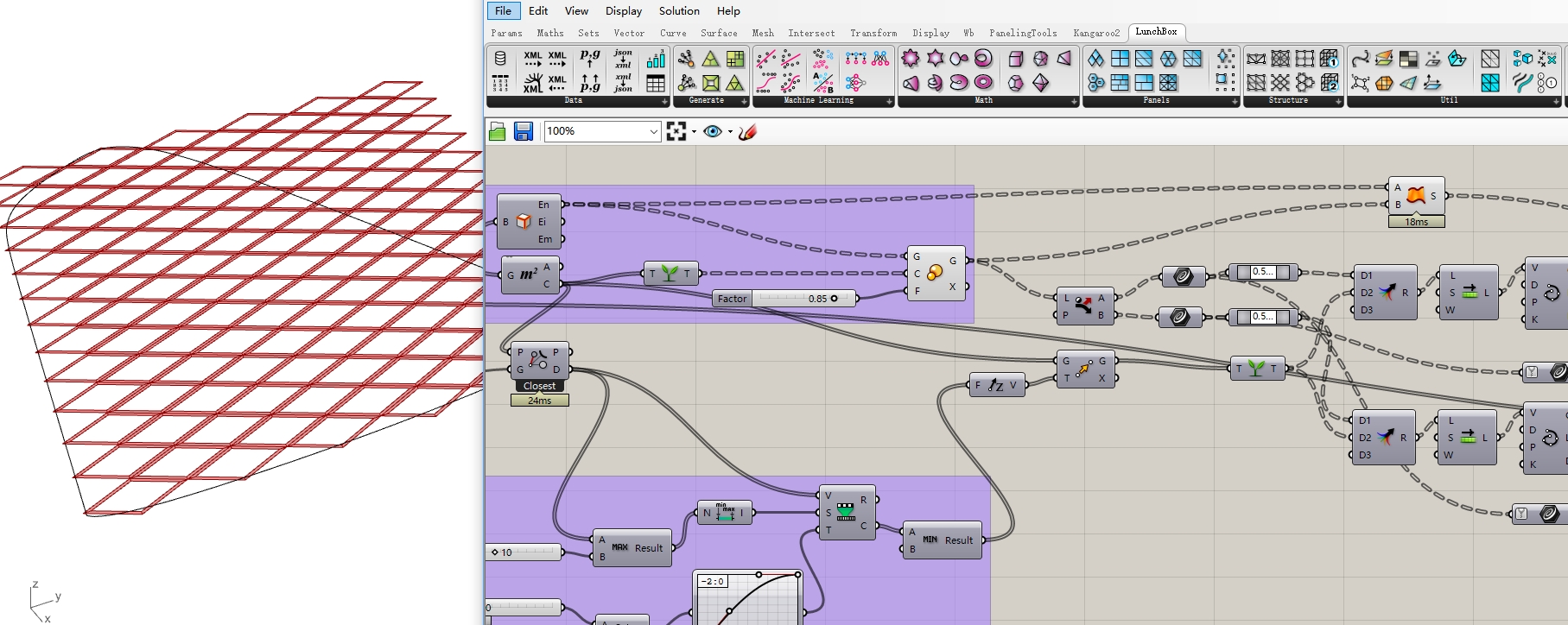

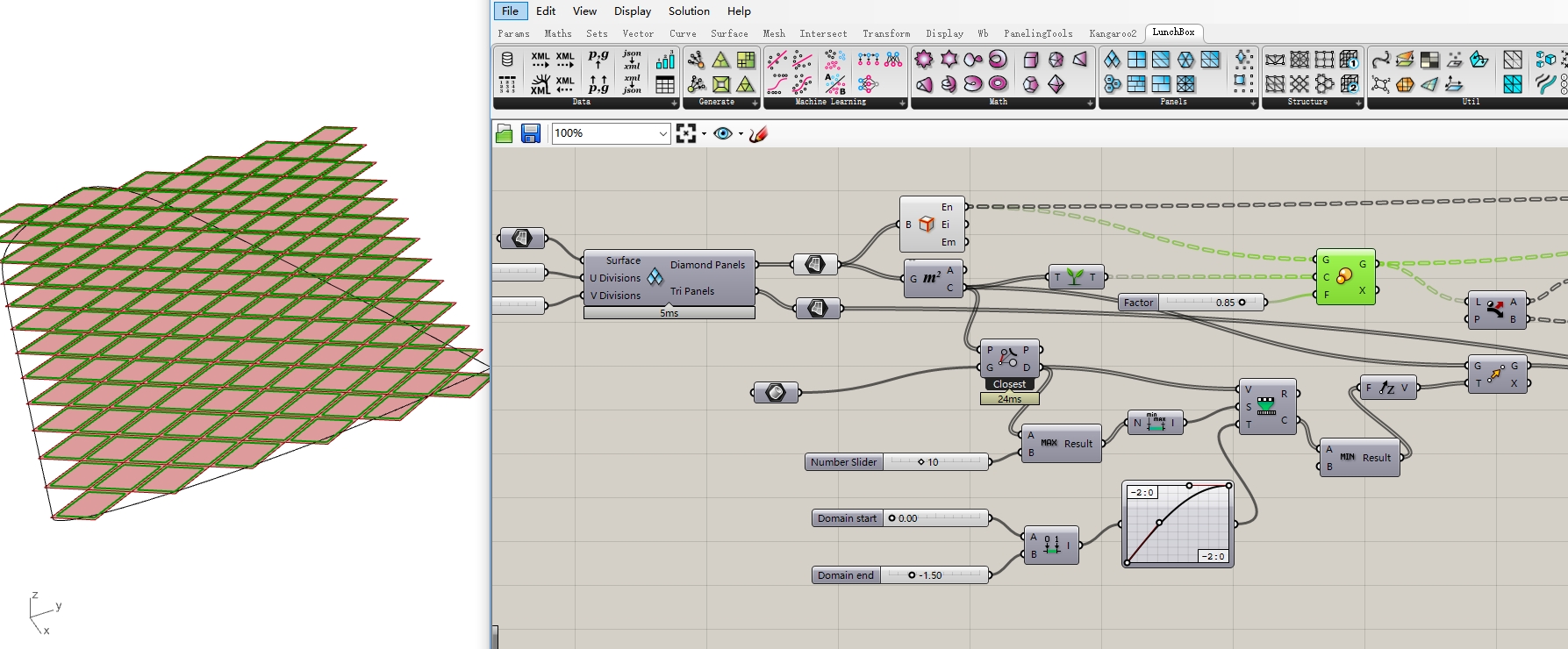

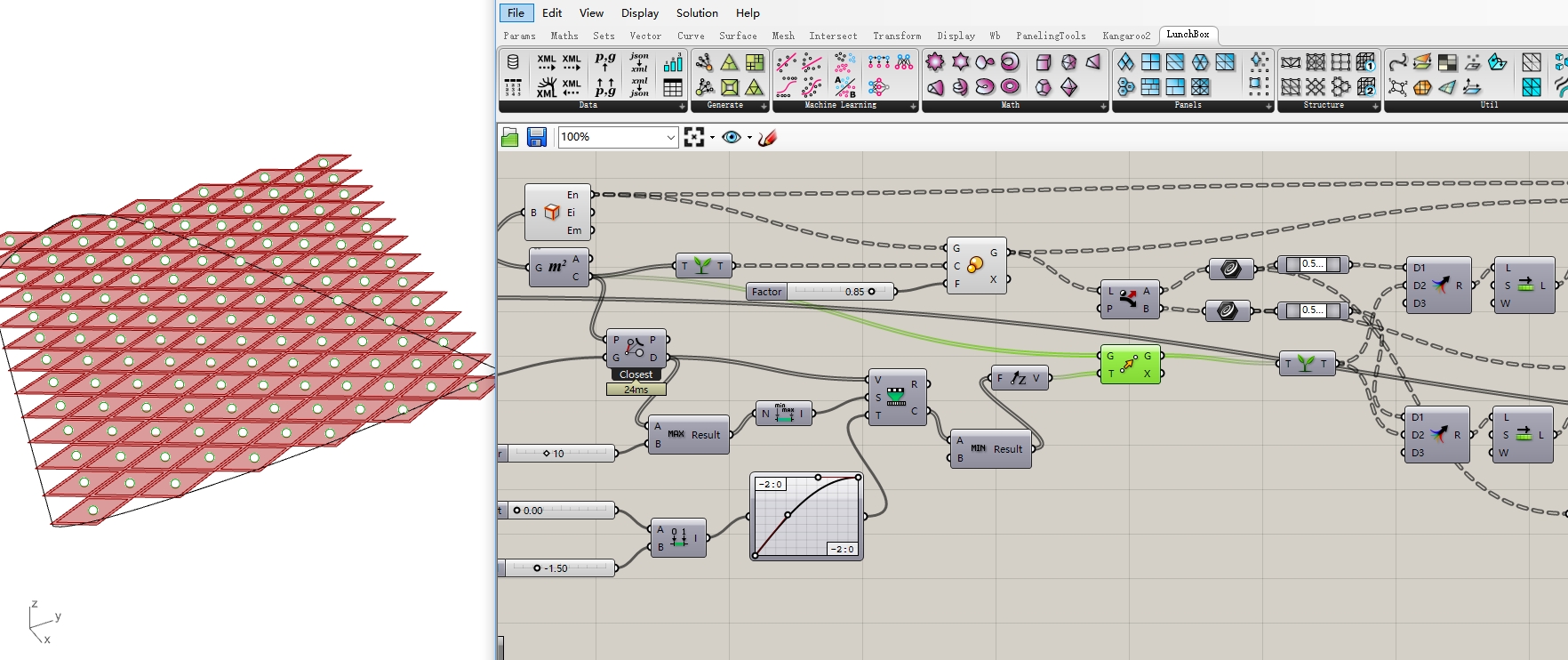

Step5 打开Grasshopper，拾取Step4中的基准曲面，通过LunchBox插件，拖入基础菱形元素电池，提取菱形四边，进行缩放。

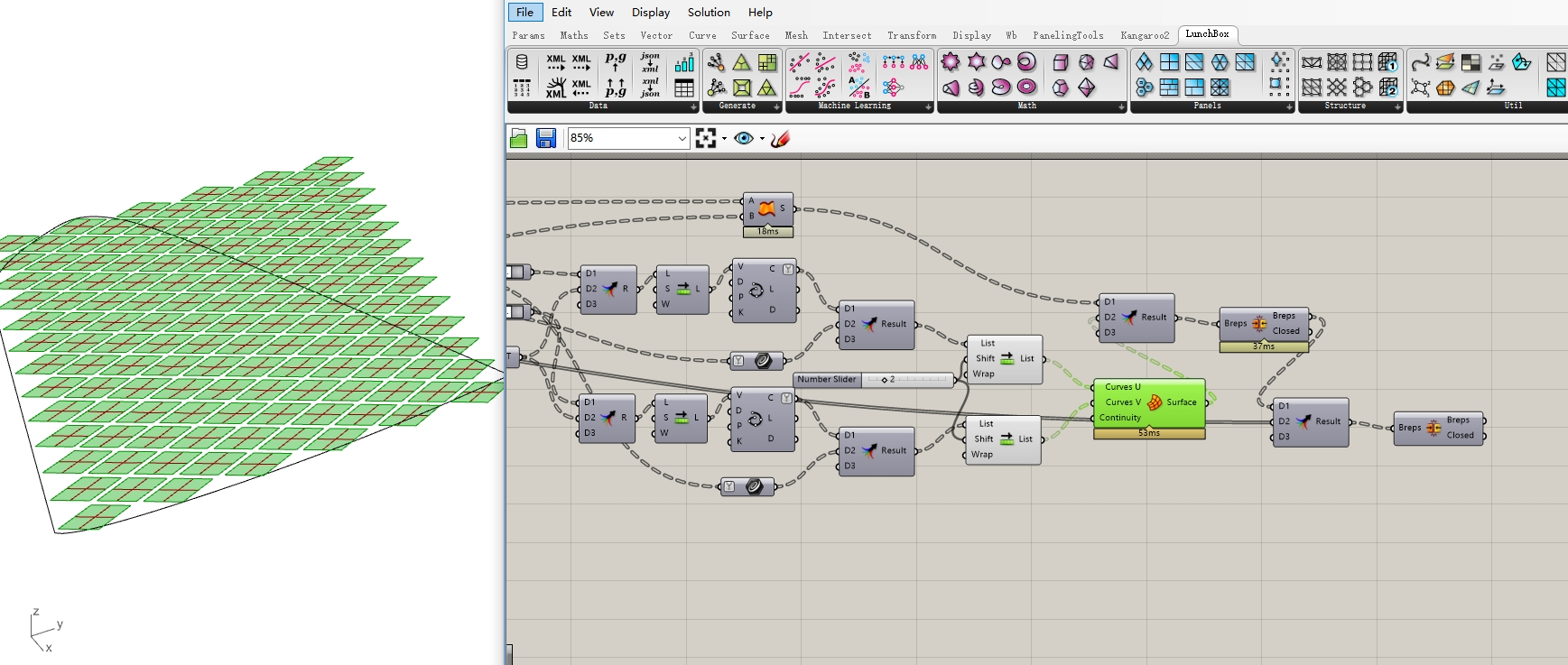

Step6 将原菱形边和缩放后的边，通过放样工具，生成面待用；

Step7 提取每个菱形的中心点，向下移动一定距离，使用Step3中修剪曲面的边缘展开线作为干扰线，靠近干扰线的移动量为0，最大移动距离根据自己想要的效果设定；

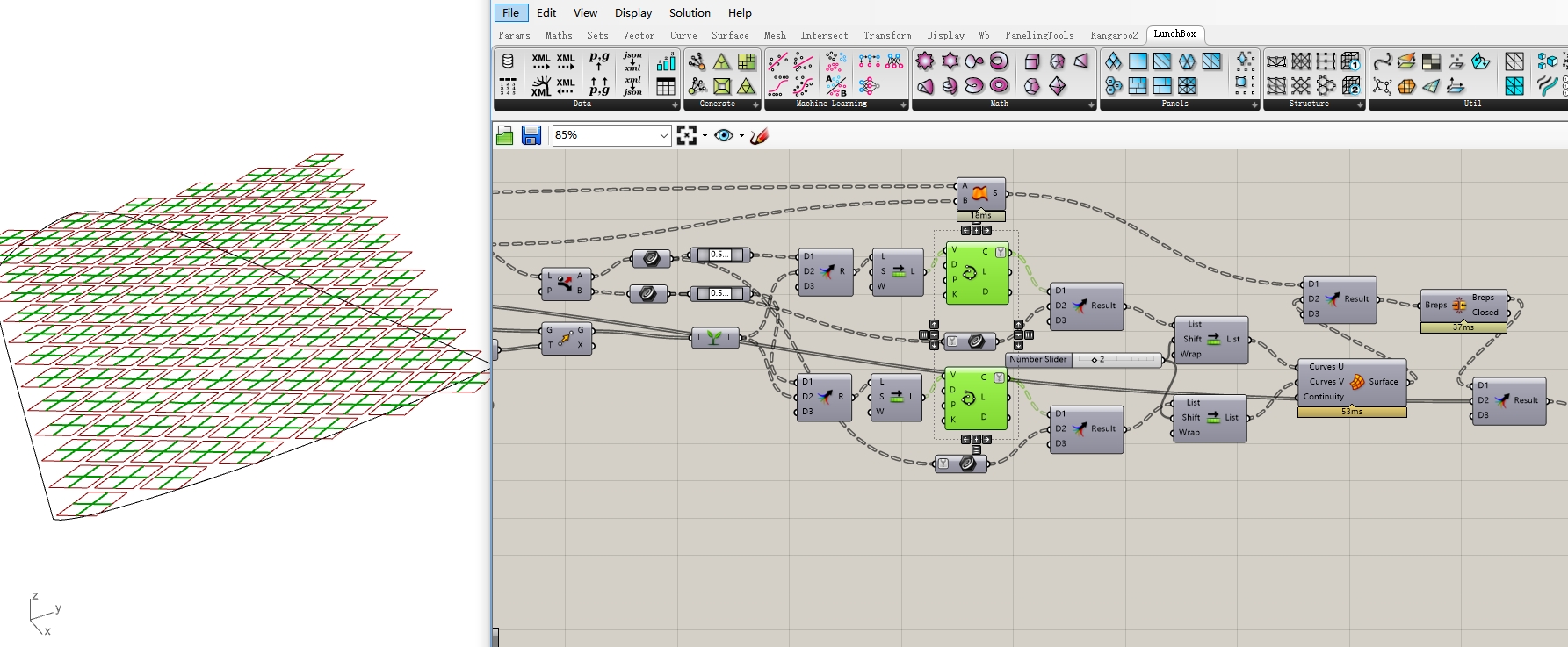

Step8 将缩放后的四条边中点和移动后的菱形中心点连成线，加上缩放后菱形的四条边得到六条线后，用网格成面，生成新的有凹陷变化的三维菱形单元面。将菱形单元面和Step7中的面合并即得到了最终纹理面；

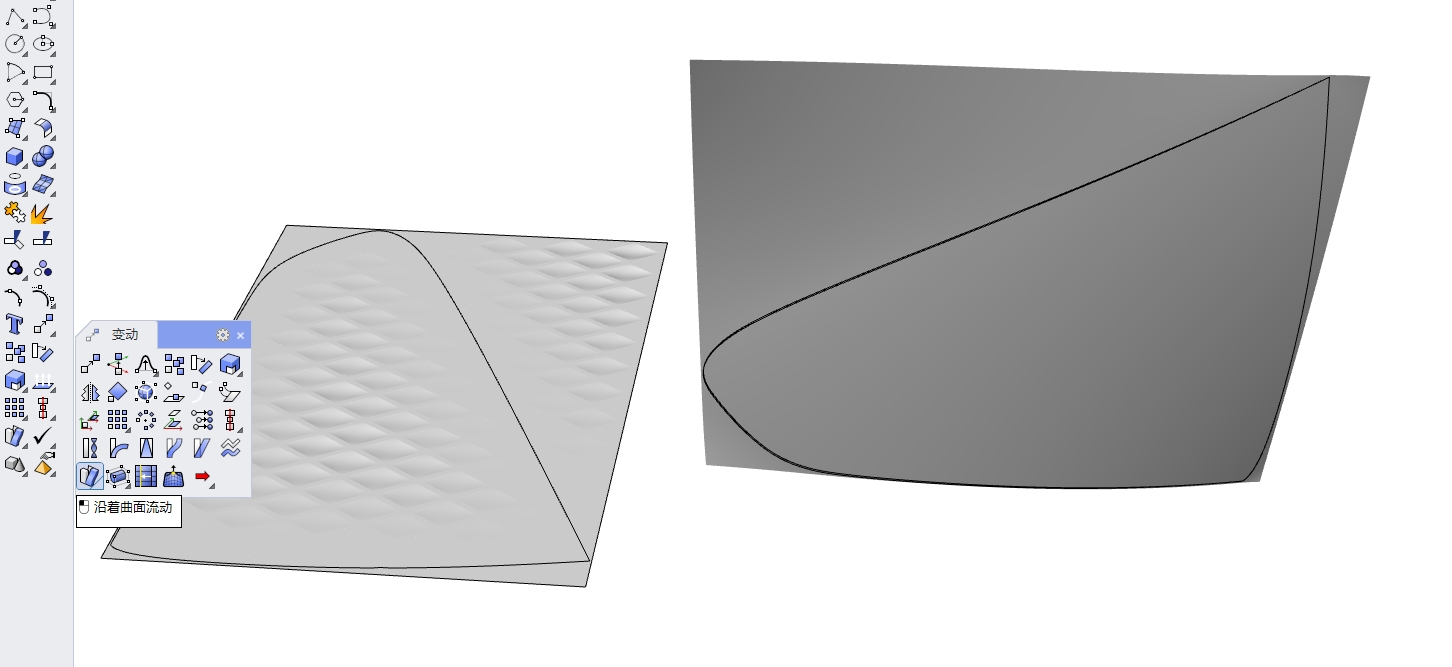

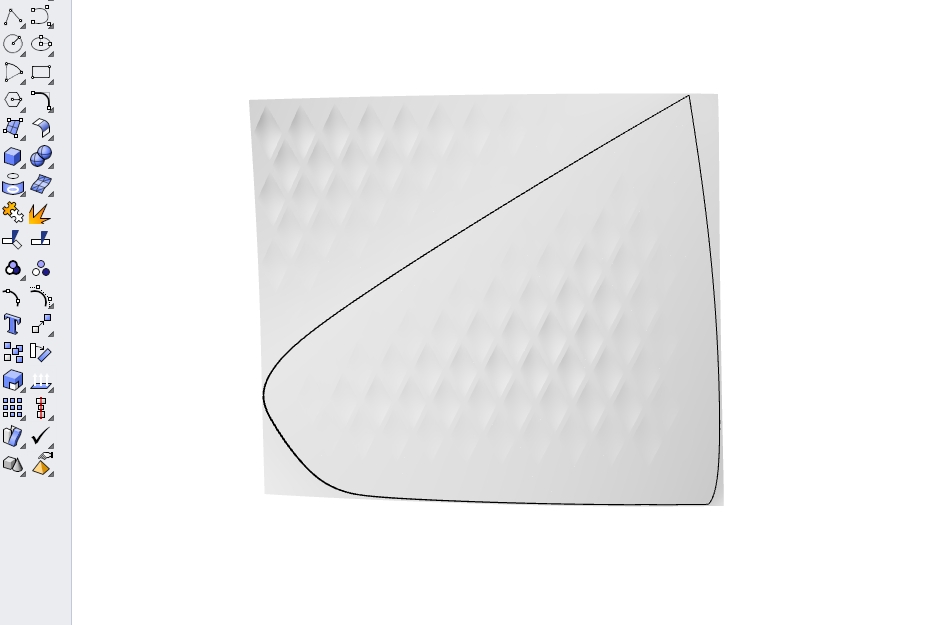

Step9 将最终生成的曲面进行烘焙并合并，得到基础纹理面，通过“沿曲面流动”工具将纹理面流动到目标面上；

Step10 使用Step2中的修剪曲线对流动后的纹理面进行裁剪，裁剪后的面组即可以和整体造型面进行组合封实体啦！

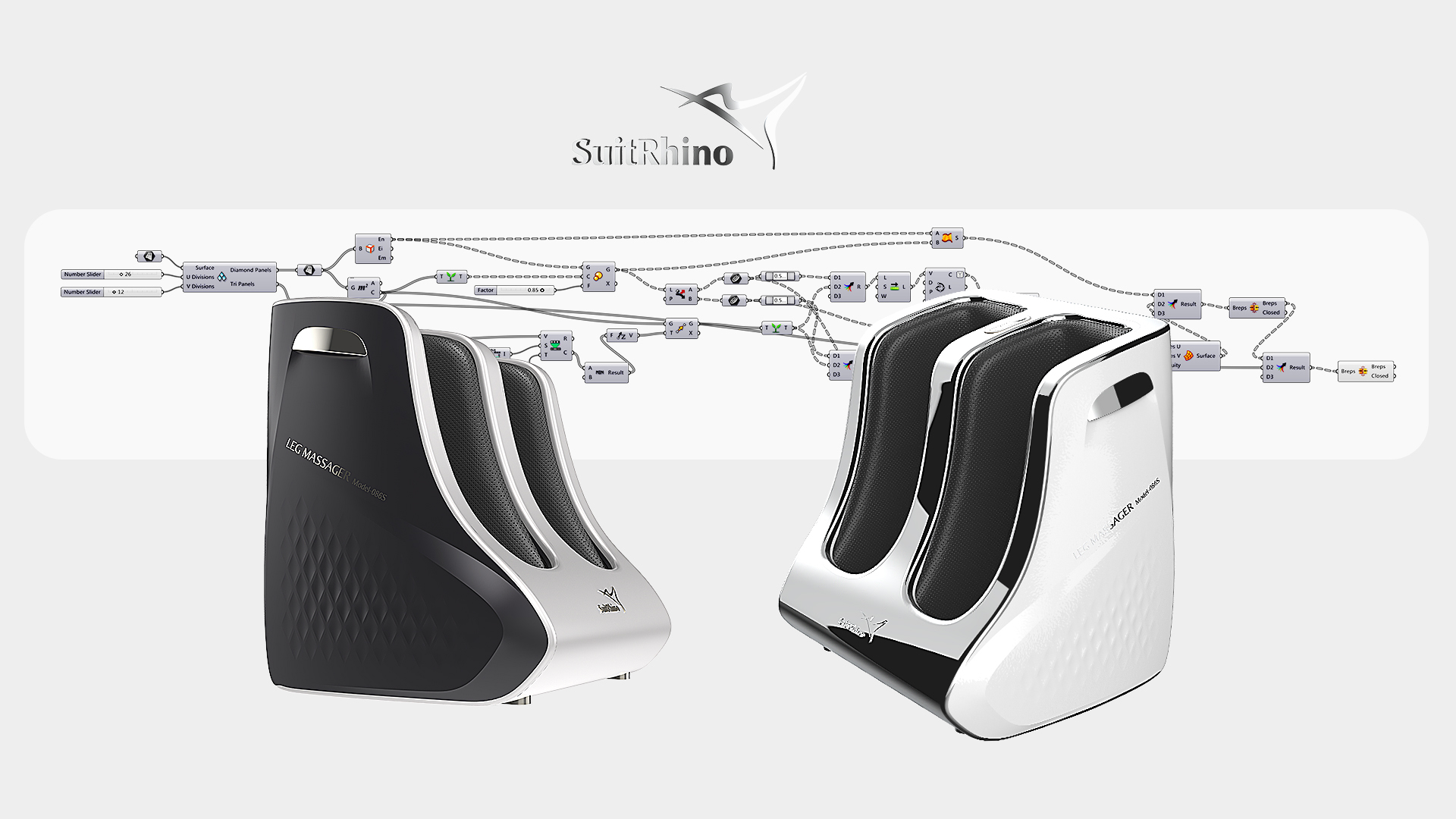

Grasshopper生成纹理面的完整电池图如下，此电池图为高清图，建议右击在新标签页中打开，可以看的更清晰。

有疑问的请留言讨论，本教程主要作为经验思路参考，适合有一定参数化基础的同学，如果有需要后面可以就参数化纹理部分单独做一份教程，这次就先到这啦！
