啥！大设计师都不知道的平面设计印刷冷知识系列10

啥！大设计师都不知道的冷知识系列10

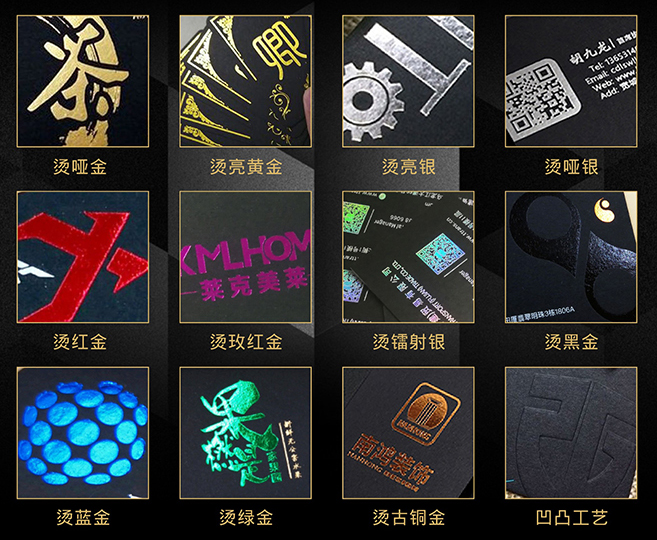

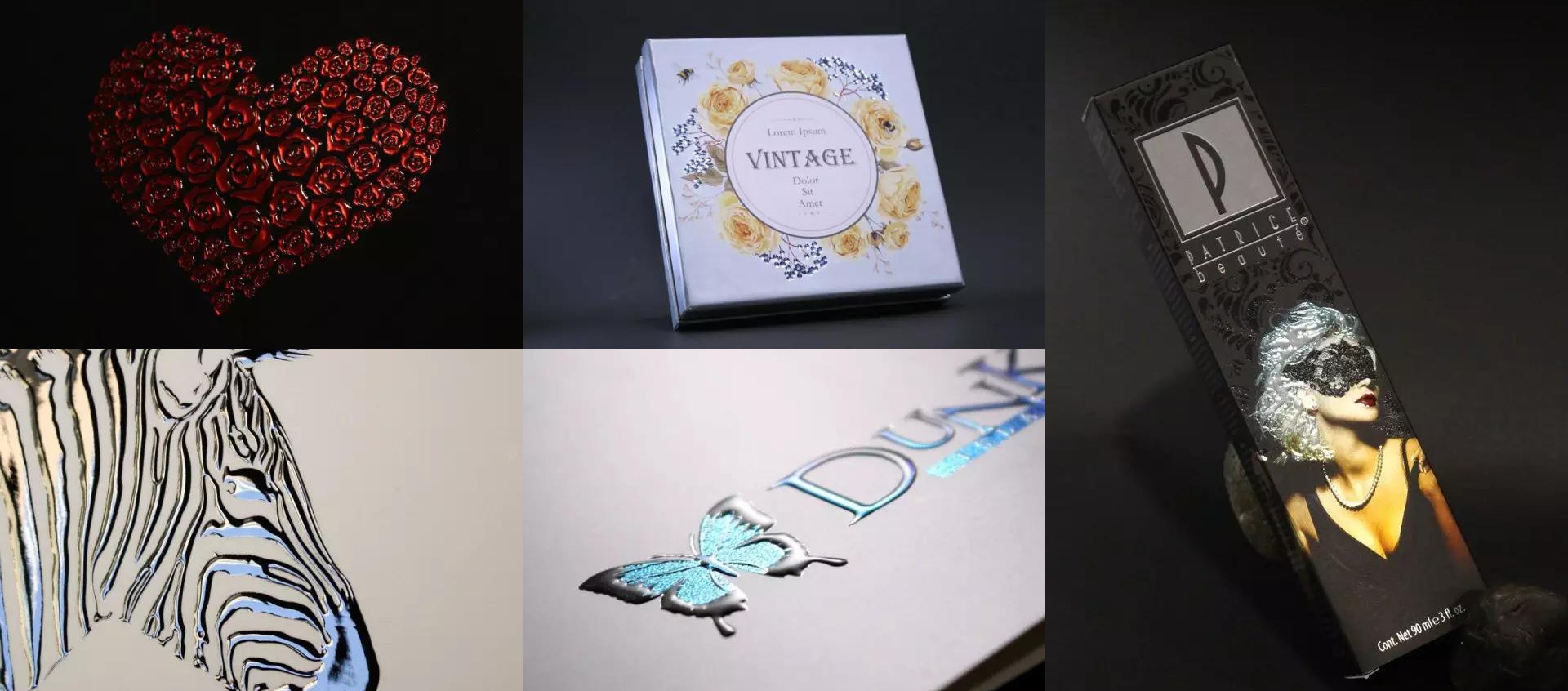

烫金烫银提升质感的不二法门。24K纯帅。

烫金一般指冷烫印刷

冷烫是印刷工艺技术的一种，利用专用胶水（油墨）将冷烫电化铝除基层以外的其他部分粘附在承印物表面，从而实现烫印的效果。

冷烫印刷简称烫印。

烫印,俗称"烫金",在我国已有很长的历史了。

但烫印技术的迅速发展和广泛应 用还是近十多年的事.烫印技术应用范围很广,如纸品烫印,纺织品烫印,装潢材料的烫印,塑料制品烫印等等。

从厂烫金的基本工艺可以看出，烫金的3个基本要素是：温度、压力和烫印时间。要想获得理想的烫印效果，烫印温度、烫印压力、烫印速度等工艺参数一定要合理掌握；

另外，与烫金有关的原材料质量也必须有保障，比如：承印物的烫印适性、电化铝材料的性能以及烫印版的质量等等。如果某一环节出了问题，必将影响到最终的烫印效果。

选择合适的承印物

可以烫金的承印物很多，通常是纸张，如：铜版纸、白板纸、白卡纸、布纹纸、胶版纸等等。但并不是所有的纸张烫金效果都理想，如果表面粗糙、纸质疏松的纸张，例如对于书刊纸、较差的胶版纸等，由于电化铝层不能很好地附着在其表面上，特有的金属光泽不能很好地体现出来，甚至会烫印不上，因此，烫金的承印物应选用质地密实、平滑度高、表面强度大的纸张，这样才能获得良好的烫印效果，把特有的电化铝光泽充分地体现出来。

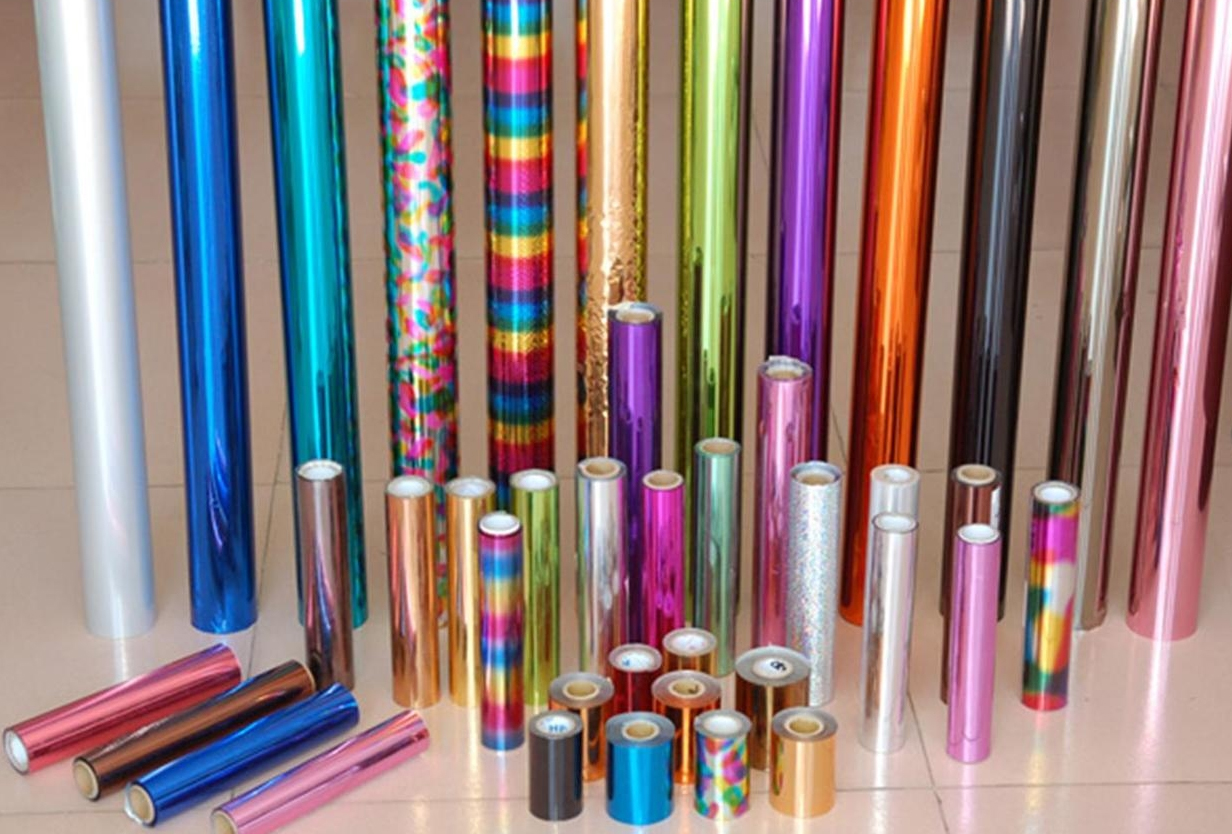

根据承印物的不同选择合适的电化铝型号

电化铝的结构有5层，即：聚酯薄膜层、脱落层、色层（保护层）、铝层和胶层。电化铝型号较多，常见的有l号、2号、8号、12号、15号等。色泽上除了金色以外，还有银、蓝、棕红、绿、大红等数十种。选择电化铝不仅要选择合适的色泽，同时还要根据承印物的不同选择相应的型号。

型号不同，其性能和适烫的材料范围也有所区别。通常情况下，纸制品烫印用得最多的是8号,因为8号电化铝粘结力适中，光泽度较好，比较适合一般的印刷纸张或者已上光的纸张、漆布烫印。如果在硬塑料上烫印则应选择其它的相应型号，如15号电化铝。

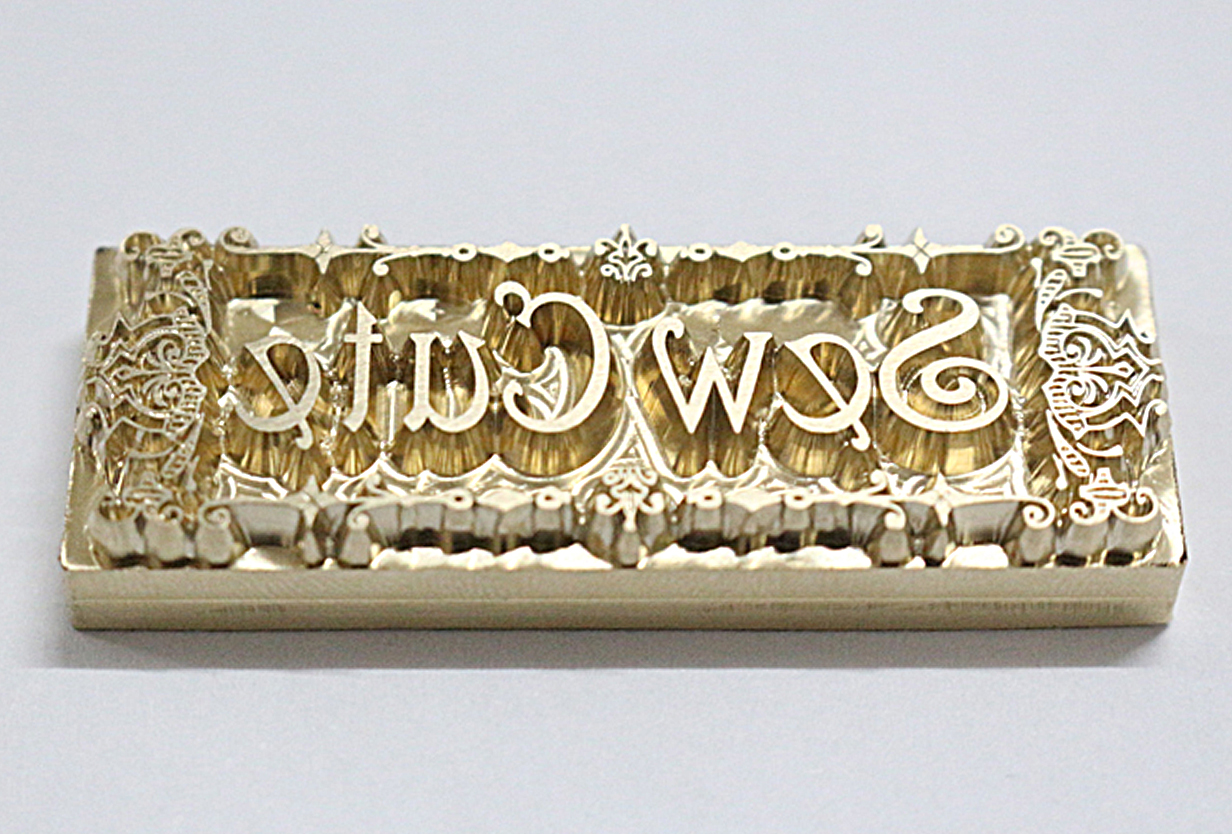

烫印版一般有铜版、锌版和树脂版，相对来说，铜版最好，锌版适中，树脂版稍差。因此，对于精细的烫印，应尽可能用铜版。对于烫印版，要求其表面平整、图文线条清晰、边沿光洁、无麻点和毛刺。如果表面略有不平整或轻度擦伤、起毛时，可用精炭轻轻擦拭，使之平整光滑。

烫印版腐版深度应略深，至少在0.6mm以上,坡度在70°左右，以保证烫印图文清晰、减少出现连片和糊版，同时提高耐印率。

烫印的文字、线条和图案的设计很有讲究。图文应尽可能粗细适中、疏密合理，如太小太细，容易缺笔断划；太粗太密，则容易糊版。

控制好烫印温度

烫印温度对热熔性有机硅树脂脱落层和胶粘剂的熔化程度有较大影响，烫印温度一定不能低于电化铝耐温范围的下限，这是保证电化铝粘胶层熔化的最低温度。

一般来说，电热温度应在80～180℃之间调整，烫印面积较大的，电热温度相对要高些；反之，则低一些。具体情况应根据印版的实际温度、电化铝类型、图文状况等多种因素确定，通常要通过试烫找出最适合的温度，应以温度最低而又能压印出清晰的图文线条为标准。

要合理掌握烫印压力

烫印压力与电化铝附着牢度关系很大。即便温度合适，如果压力不足，也无法使电化铝与承印物粘牢，或产生掉色、印迹发花等现象；反之，如果压力过大，衬垫和承印物的压缩变形会过大，产生糊版或印迹变粗。因此应细致调整好烫印压力。

国产电化铝通常只适合低速烫印，速度在2000张/h左右,最高一般不超过3000张/h;进口的可以达到8000张/h,甚至更高。但不管速度如何，重要的一点是：烫印速度应尽可能保持相对稳定，不要轻易改变。应在稳定烫印速度的前提下，适当调整烫印温度与压力，使烫印效果最佳化，这样可以减少可变因素，使操作稳定，容易控制烫印质量。

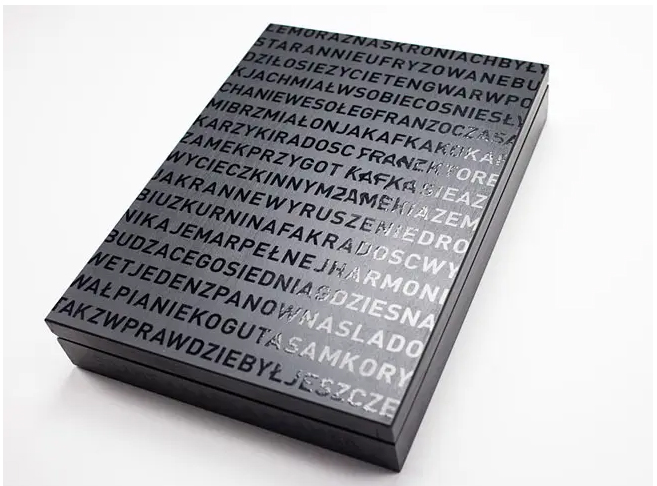

UV印刷

是一种通过紫外光干燥、固化油墨的一种印刷工艺，需要将含有光敏剂的油墨与UV固化灯相配合。UV印刷的应用是印刷行业最重要的内容之一。

UV油墨已经涵盖胶印、丝网、喷墨、移印等领域，传统印刷界泛指的UV是印品效果工艺，就是在一张印上你想要的图案上面裹上一层光油 （有亮光、哑光、镶嵌晶体、金葱粉等），

主要是增加产品亮度与艺术效果，保护产品表面，其硬度高，耐腐蚀摩擦，不易出现划痕等，有些复膜产品现改为上UV，能达到环保要求，但UV产品不易粘接，有些只能通过局部UV或打磨来解决。

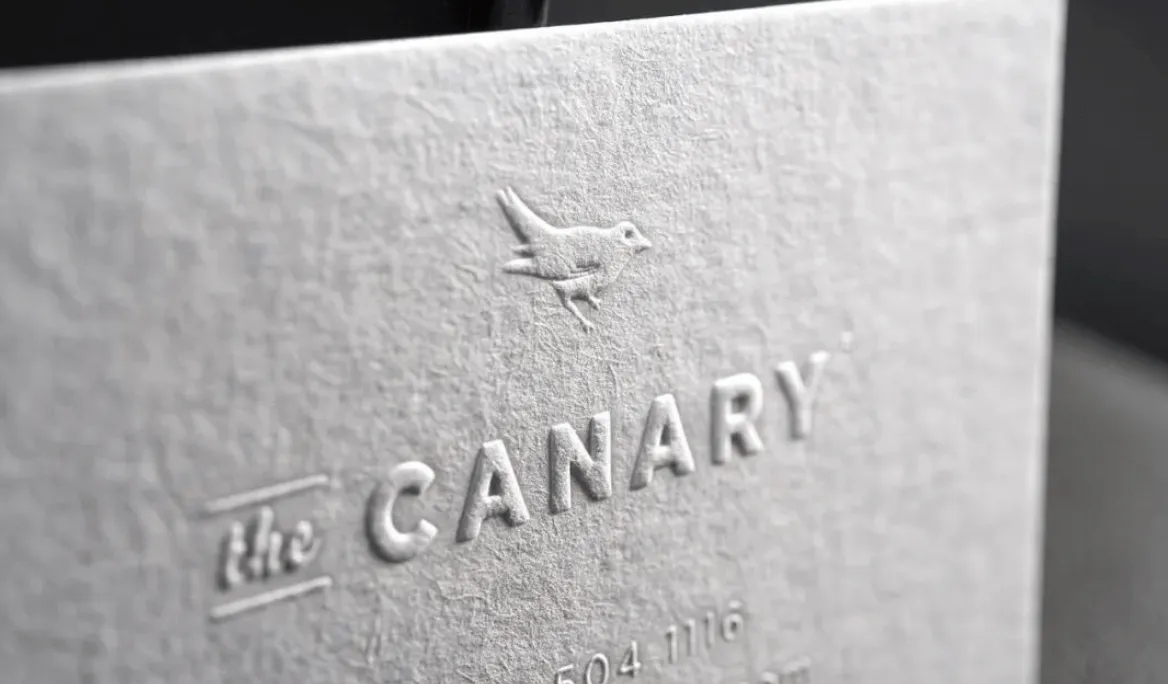

凹凸压印

又称压凸纹印刷，是印刷品表面装饰加工中一种特殊的加工技术，它使用凹凸模具，在一定的压力作用下，使印刷品基材发生塑性变形，从而对印刷品表面进行艺术加工。

压印的各种凸状图文和花纹，显示出深浅不同的纹样，具有明显的浮雕感，增强了印刷品的立体感和艺术感染力。

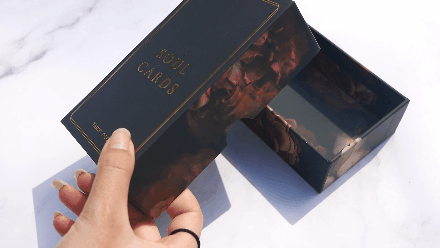

3D立体浮雕增效UV工艺

当下颜值最高的3D烫金+局部UV一体化印刷表面工艺，如果你想让你的产品成为所有人仰望的焦点这是最佳选择。少数人拥有，多数人羡慕。

目前3D立体浮雕增效UV工艺已经得到德国、日本以及欧美国家的推崇，可以一次性实现逆向、磨砂、击凸、炫彩以及多种烫金效果！

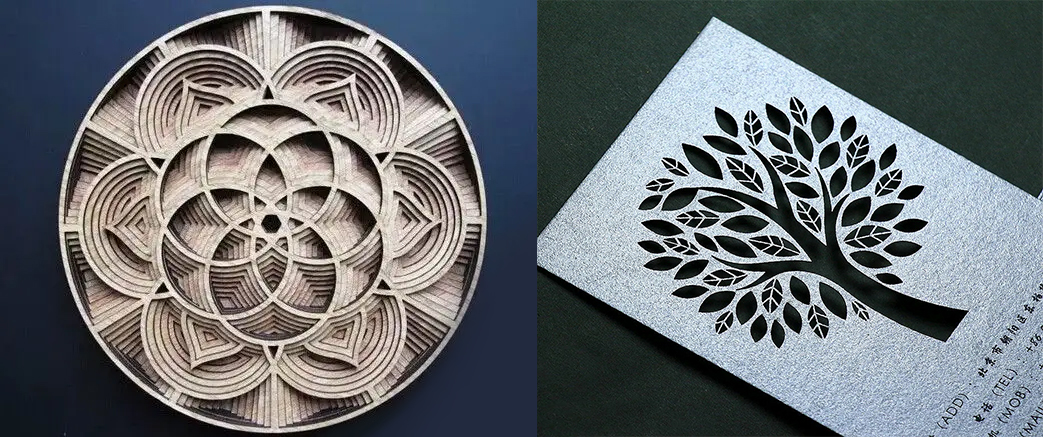

雕刻与镂空

既可以增加神秘的艺术感，也可以凸显中国风，雕刻的产生和发展与人类的生产活动紧密相联，同时又受各个时代宗教 、哲学等社会意识形态的直接影响。

凸显原始的手工之美，用于纸的艺术。

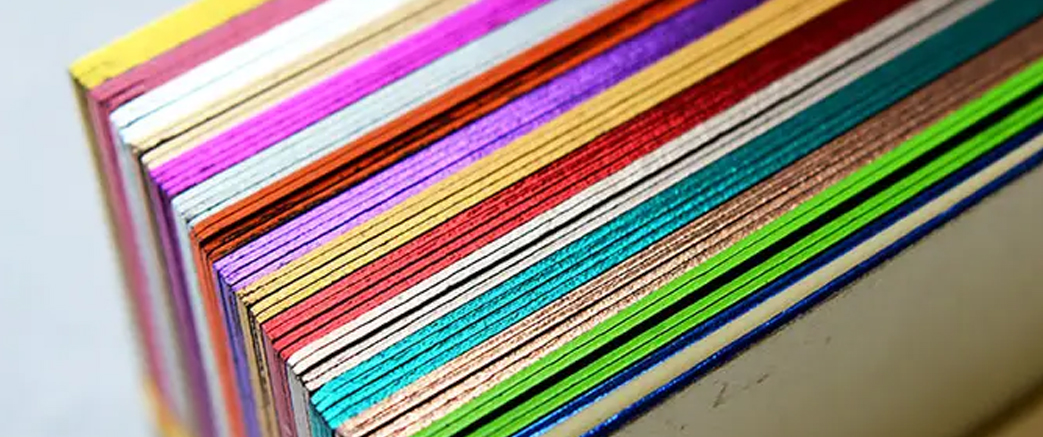

鎏金边

在纸张的边缘刷上金漆或者彩漆，多用于名片凸显高端神秘感。

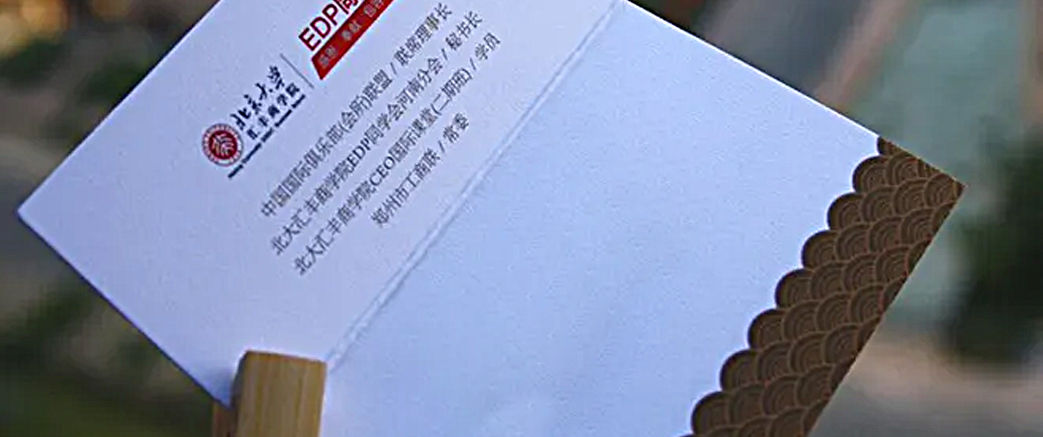

压痕

压痕是指利用钢线，通过压印，在纸片上压出痕迹或留下供弯折的槽痕。

利用钢刀、钢线排列成模板，在压力作用下将印刷品表面加工成易于折叠的痕迹。

对于200g以上的纸张，甚至包括157g单一颜色油墨很厚的印刷品，需要折叠时，往往会在折叠处，出现裂痕，影响印品品质。可通过压痕的办法来解决。

每种工艺只是表现的形式，增加除了设计以外的观感，与手感。要想帅酷，有高级感就行起来吧！24k纯帅！！

设计印刷从古到今一直在发展，我们就像是一滴水，凝聚成湖泊，汇聚成大海，勇敢的我们可以独占鳌头也可以默默无闻，当我们自己设计出自己喜欢的设计，内心都有一种自豪。
