动效技术-超简单的“游戏UI边框流光”效果制作

近期经常有小伙伴会问一些UI边框的流光技巧，类似效果的本来并没有打算制作教程，为了给有需要的新人小伙伴提供帮助，下面就用简短的时间制作一个小教程，希望能帮迷茫的新人解决问题。

UI框体流光是一种项目中常见的表现，比如在3DMax中制作一个框体模型（圆形，方形等等），做个单一轴向的UV流动即可，又或者直接用遮罩贴图的方式来处理，除了这些以外，其实这种实现方式还有很多种，只要你了解原理了都非常的容易，下面讲一个和之前课程不太一样的做法

首先制作这种效果还是需要掌握一定的软件基础知识

1：3DMax

主要用来制作一些复杂的模型，应用于Unity引擎，UE4引擎目前界面不支持模型，需要二次开发

2：Unity

目前大部分公司使用的游戏开发引擎，很多基础操作都能搜到相关教程，重点是要理解模型UV 与材质之间的关系

通过3DMax和Unity的结合，最终用简单的模型就能实现下图这样的效果

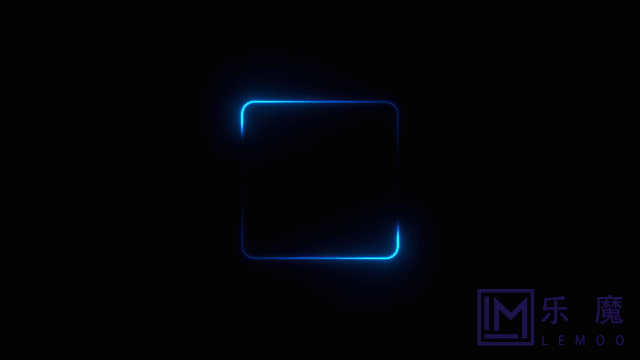

简单的效果示意图

制作教程：

一、边框的形状线条

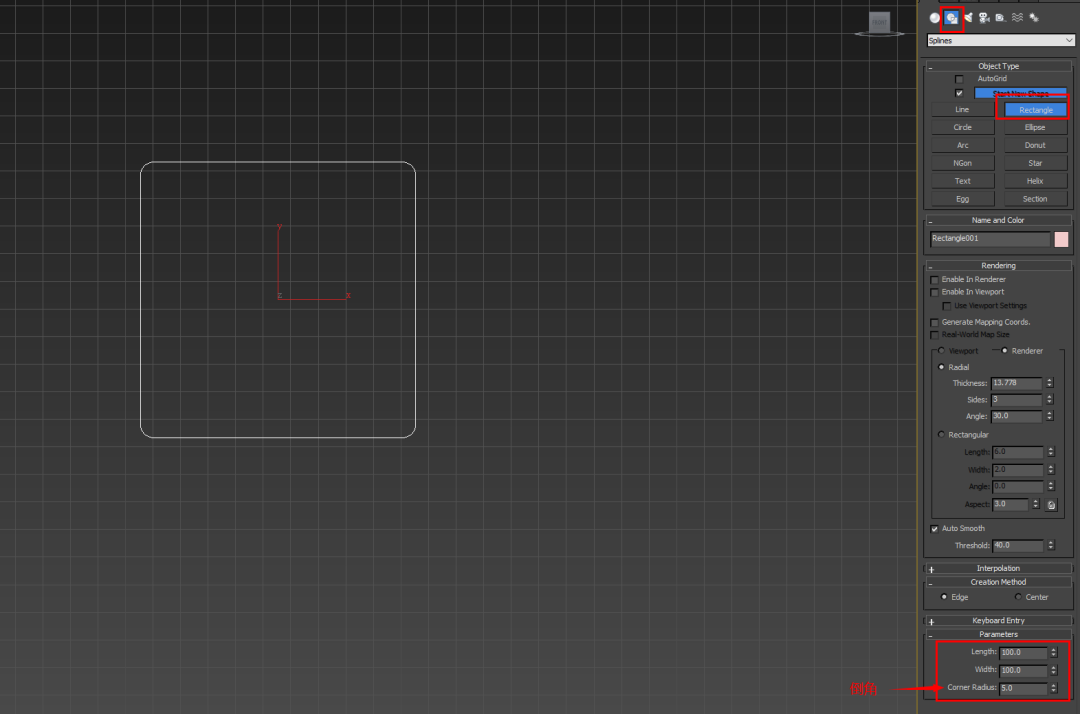

1：在3Dmax中制作一个线框，根据情况设置一下倒角参数

线框以及倒角参数

2：设置边框线条的参数，实现面片化

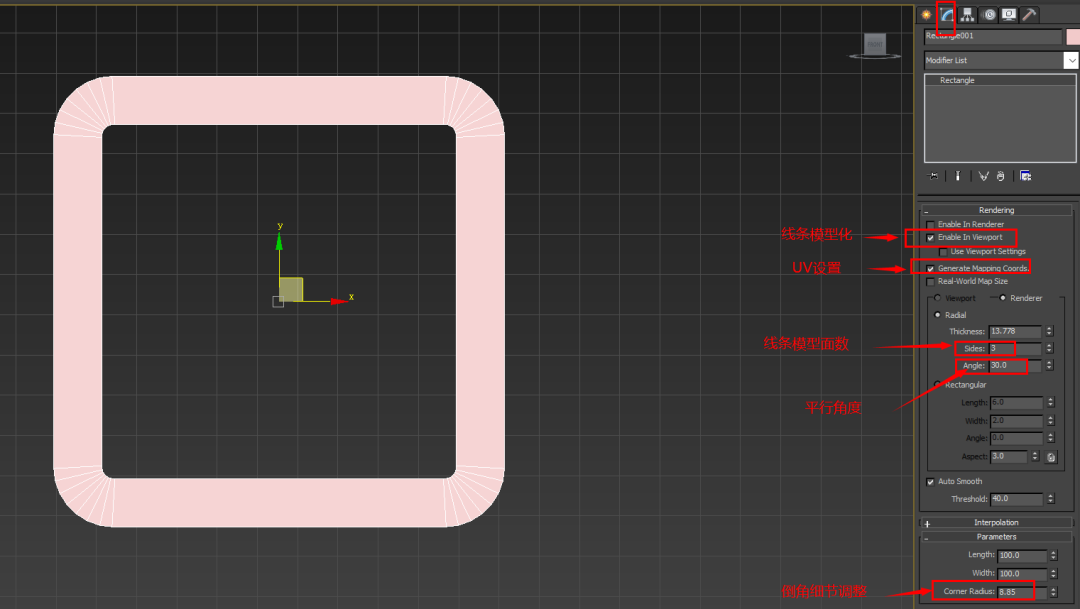

现况模型化详细参数设置

设置模型参数细节如下

• Enable In Viewport，将线条模型化
• Generate Mapping Coords，UV设置，他决定了我们展开UV 的方式
• 线条模型面数，这里数字越大，会越圆
• 平行角度，我们需要的是左边的平面，所以需要设置角度为30，右边角度为0

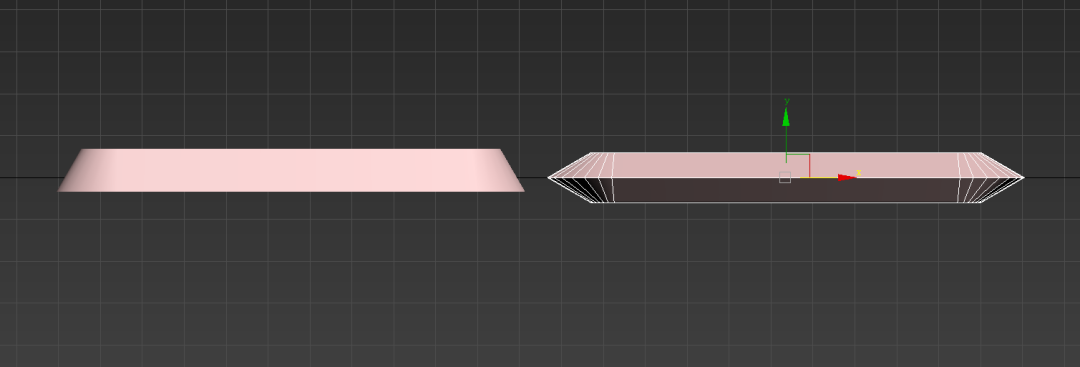

平行角度参数的差别对比

• 倒角细节调整：防止模型穿插严重



用同样的方法可以制作以下不同的模型，这里可以发挥你的想象力去实现

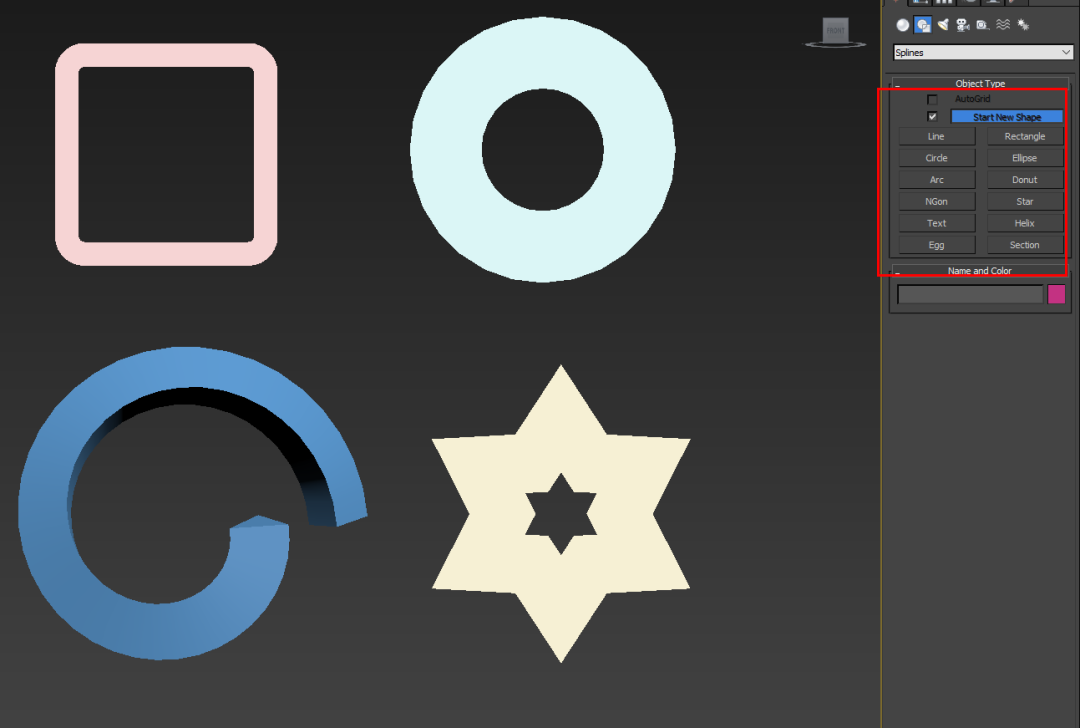

不同的模型效果

3：转成可编辑模式（Poly）格式，删掉多余的面

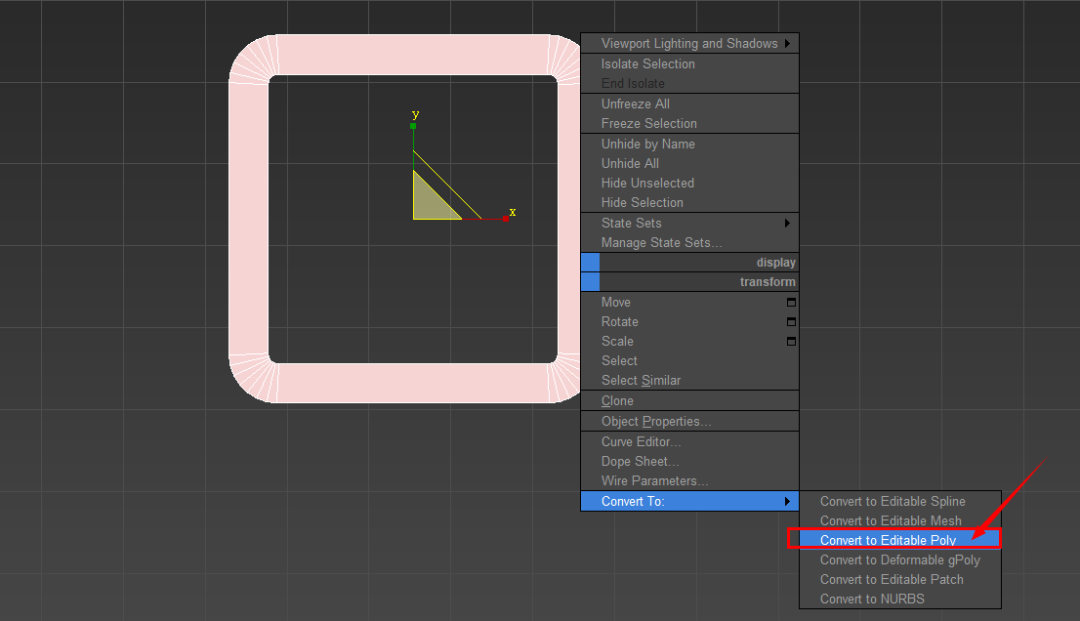

转编辑模式

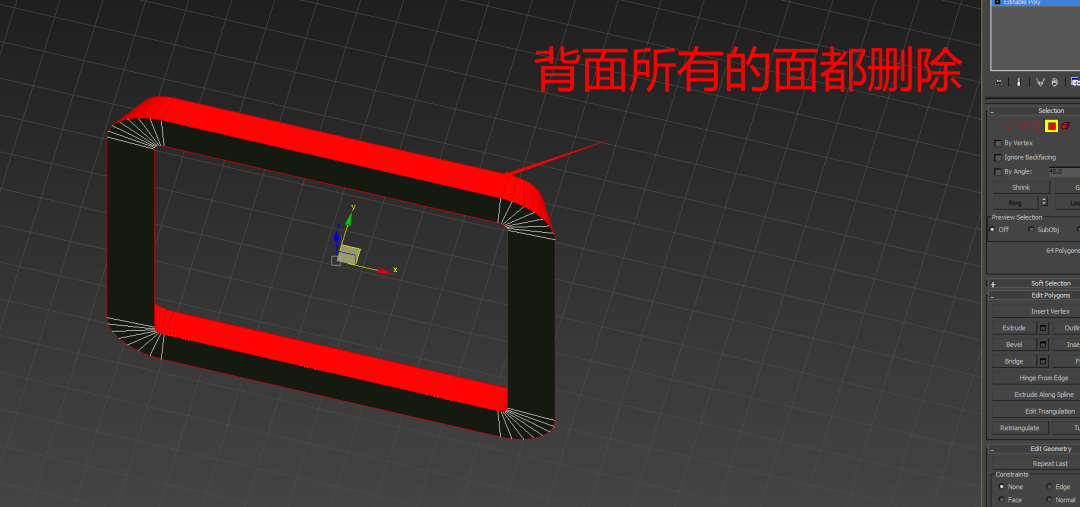

删除多余的面

4：打开UV 编辑器，把UV往左边进行缩放，效果如下图

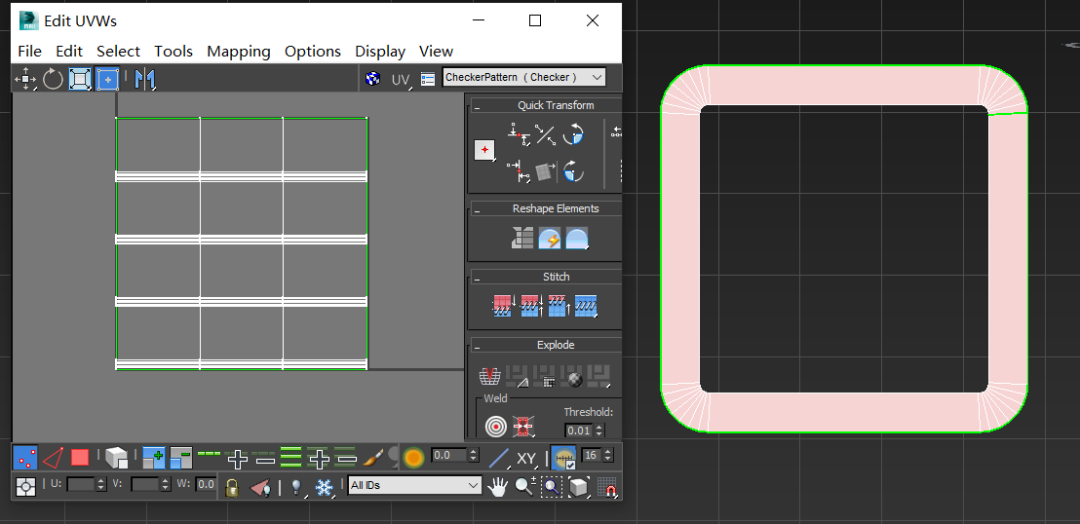

打开UV

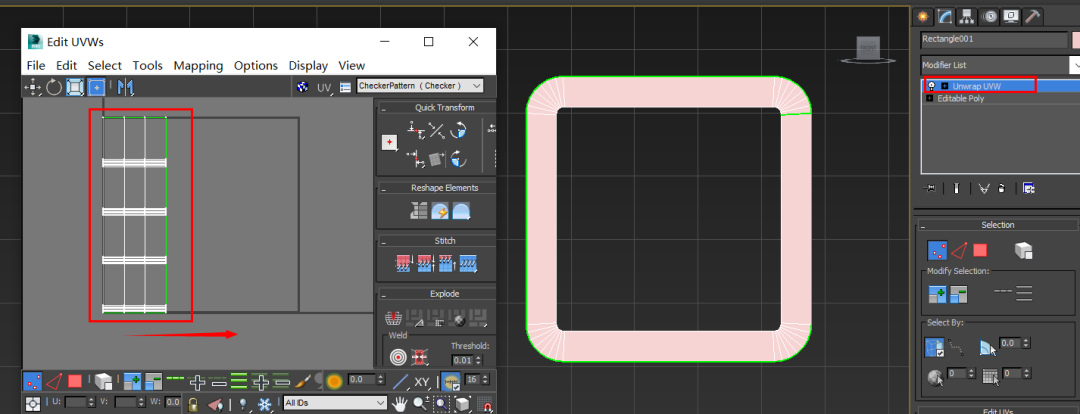

设置UV比例

5：导出模型

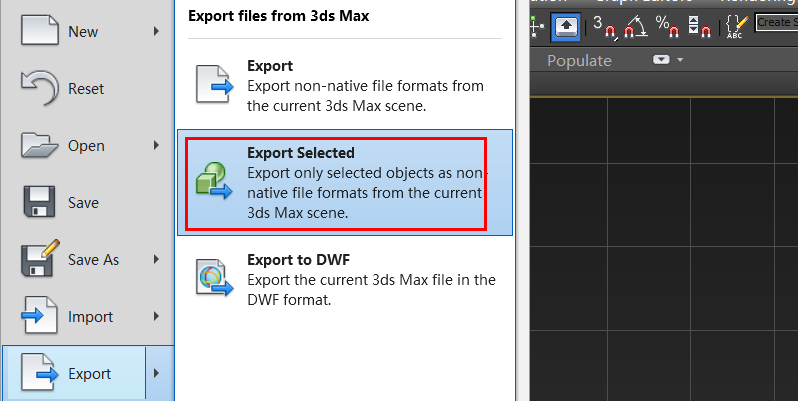

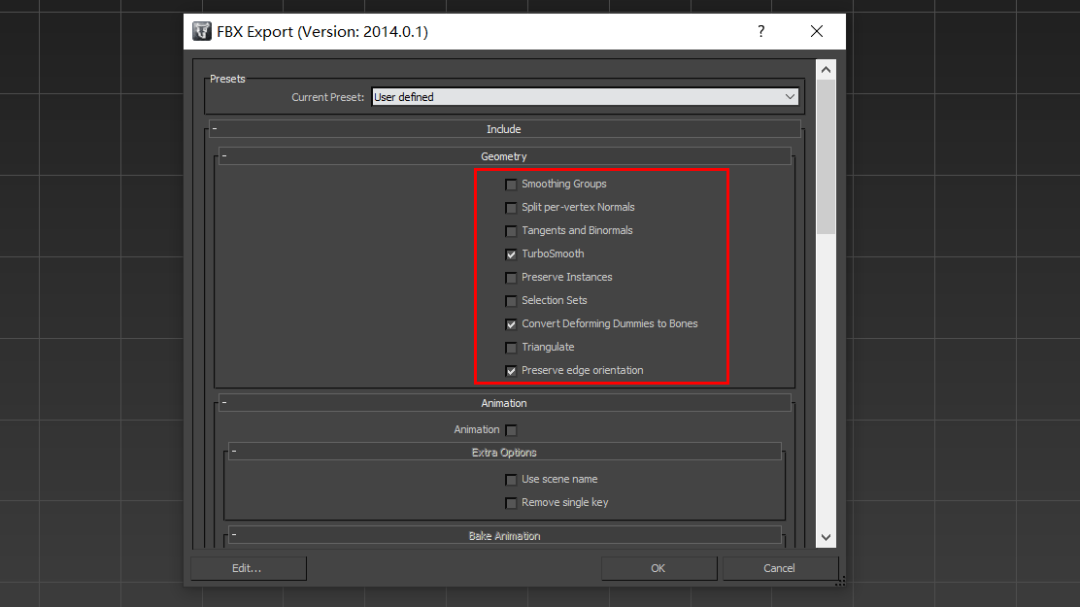

导出选项

这里导出的时候不需要导出的参数和选项记得去掉，比如动画，相机这些

6：将模型导入到Unity（放在Unity工程文件夹里即可）

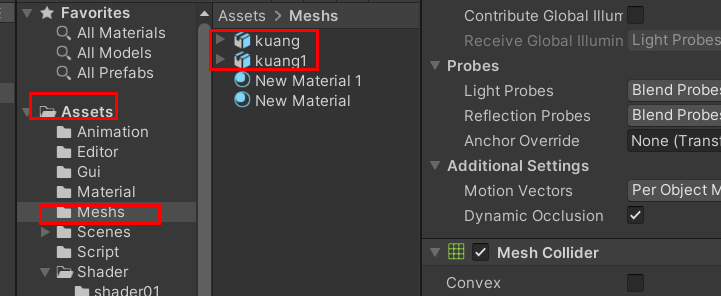

导入引擎

7：在Unity中搭建好scene环境，这里我设置了后期Bloom

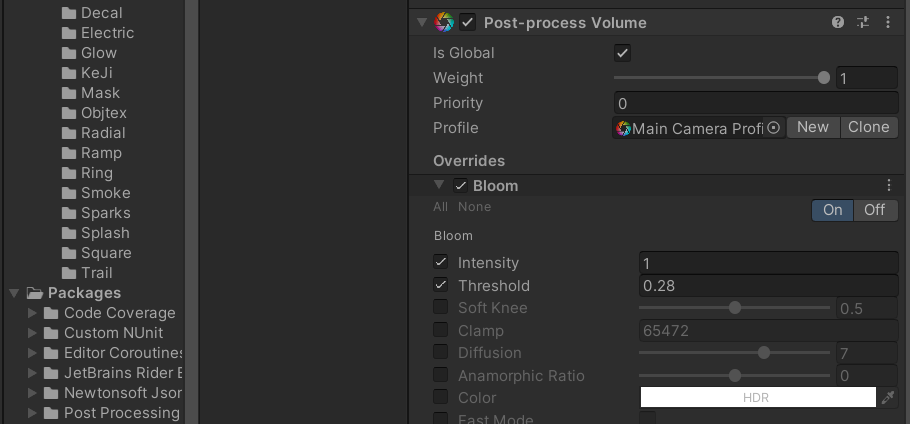

后期效果Bloom设置

8：然后把对应的模型拖拽到新创建的Quad上，并赋予一个材质球

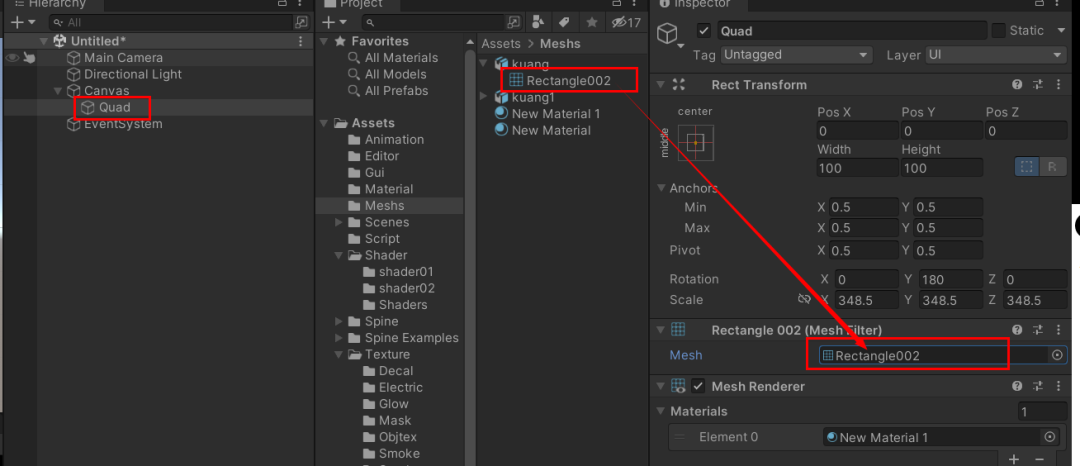

创建Quad并挂在模型

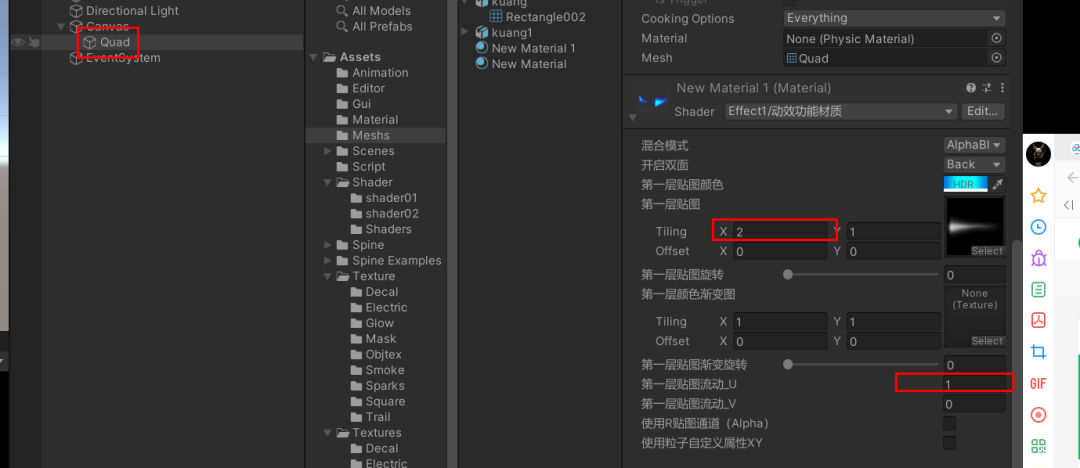

赋予材质球

都添加完成后，运行，运行后的最终结果如下图，我们通过数值参数的变化，可以设置为自己需要的结果，当然，这样的效果是非常粗糙的，我们实际制作，还需要去融入很多风格化元素，粒子等细节，还丰富设计

最终效果演示
