中继器——用AE做MG图形动画笔记摘要（2）

       上图就是用中继器完成的一个简单MG效果了，中继器的操作方法比较简单，掌握之后只要打开我们的创意思路各种酷炫妥妥得做出来啊。（PS：有木有小伙伴看出来那几个字用的可是站酷高端黑字体哦。）

       好了，闲言少叙，马上跟大家分享这堂课的笔记了。

第一步，新建1920*1080合成，10s，30帧/s，参数仅供参考，根据设计需求自行决定啦。

第二步，新建固态层，蓝色，合成太小。

第三步，新建矩形形状图层，描边25，填充随意设置，锚点要设置到该矩形的中点位置。点开矩形图层，把填充的不透明度调整为0%。

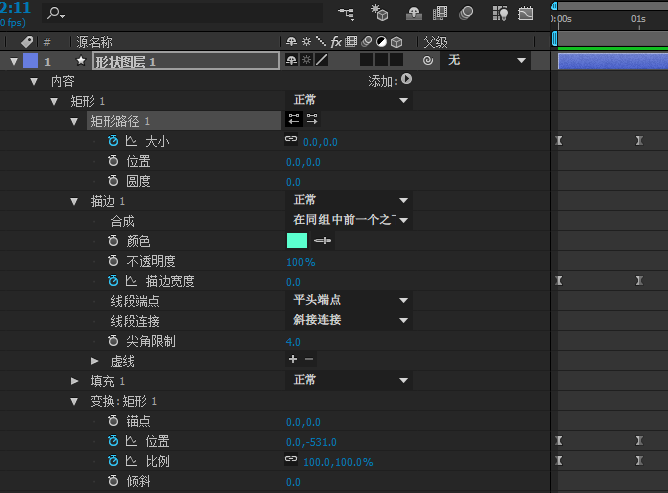

第四步，做0s--1s（矩形）的关键帧动画。描边宽度参数变化为（0秒是25，1秒是0）；矩形路径大小参数变化为（0秒是（123.4,123.4），1秒是（0.0,0.0））；“变化：矩形1”属性下的位置参数变化为（0秒时在（0.0，-4.0），1秒时在（0.0，-531.0），就是从图层中点垂直飞向顶层边缘的运动路径）；“变化：矩形1”属性下的比例参数变化为（0秒时（0.0,0.0%），1秒时（100.0,100.0%））然后，选中所有关键帧按F9，在通过“图表编辑器”中选择“编辑速度图表”，使矩形运动顺滑。

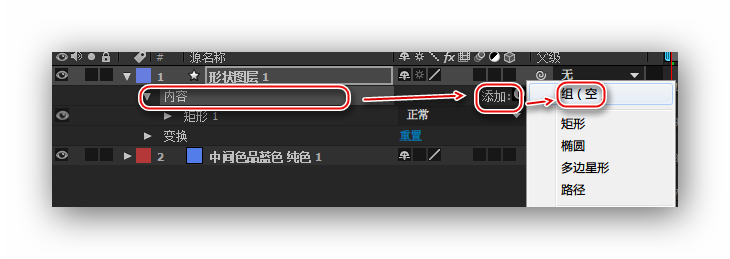

第五步，将矩形设置成编组。选中“形状图层1”的“内容”属性，然后点击其右侧的“添加”

按钮，在弹出的菜单中选择“组（空）”。

然后把“矩形1”拖拽到“组1”里面，然后再次

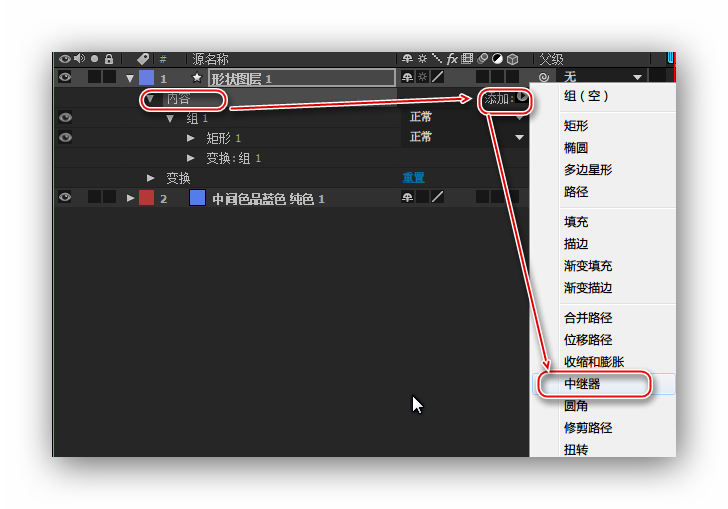

选中“形状图层1”的“内容”属性，然后点击其右侧的“添加”

按钮，在弹出的菜单中选择“中继器”。

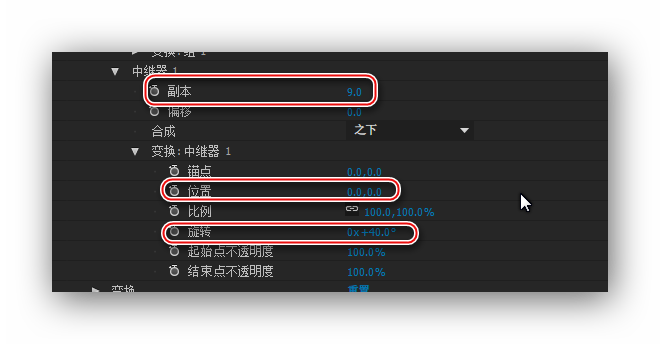

第六步，展开“中继器1”属性，参数“副本”设置成“9”，“变换：中继器1”下的“位置”属性改为（0.0,0.0），此时所有“矩形1”的“副本”都重合在该位置了，“变换：中继器1”下的“旋转”属性设置为“40°”（也就是360°/9，这样已设置9个副本均匀分布在圆周上。），调戏其他属性还可搞出更多好玩的情况。把合成时间轴缩短到1s10帧左右。此步就是这节课的重点啦“中继器”的使用，不知道为啥这么翻译，叫做“复制机”其实更好理解一些啦。

第七步，选中“形状图层1”，按Ctrl+D，复制一层，并把新复制的层“形状图层2”往后拖拽6帧左右，选中该图层按U键，展开关键帧，把“当前时间指示器”移动到第一个关键帧处，“描边宽度”改为0，然后删除“描边”；填充不透明度改为“100”。

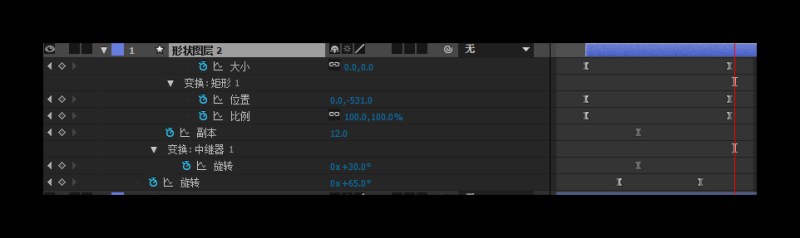

第八步，选中“形状图层2”，按R键，调出旋转属性，将“当前时间指示器”放到10帧之后，旋转改为45°，并添加关键帧，将“当前时间指示器”移动到1s处，添加65°的关键帧；合上“形状图层2”按UU键展开关键帧，把“中继器1”下的副本改为“12”，然后“变换：中继器1”下的“旋转”属性设置为“360°/12=30°”

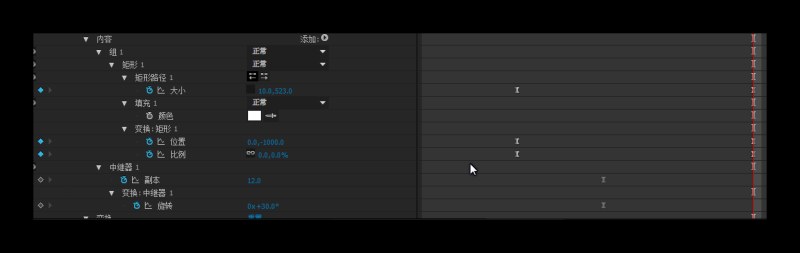

第九步，选中“形状图层2”按Ctrl+D复制一层“形状图层3”，同样把该图层在时间轴上错后几帧。然后，双击U键，弹出做过关键帧的属性们。将“当前时间指示器”移动到该图层的起始位置，选中“形状图层3”下内容下“变化：矩形1”下的“比例”属性，将参数改为100，再将下一个关键帧，该属性参数改为0;选中“矩形路径1”下的“大小”属性，在起始位置将参数改为0，然后移动到下一个关键帧，点击“约束比例”选项框，取消约束，将大小的宽改为10，高参数改为523，同时，选中“变换”下的“位置”属性，改为-1000.即可。

第十步，这一期就到这里喽。
