UOD 2021主视觉输出记录——如何使用UE5渲染16K超大画面

先说结论

UE5 EA有能力渲染16K(15360x8640)级别的超大图像。

但UE5 EA的渲染模块不如UE4稳定，需要手动计算调试。

渲染超过6K的内容建议使用MRQ的HighRes模块进行拆分渲染，并将每个分块的尺寸控制在4K上下。

不同项目的实际表现可能非常不同，请适当调整。

实际渲染参数如下：

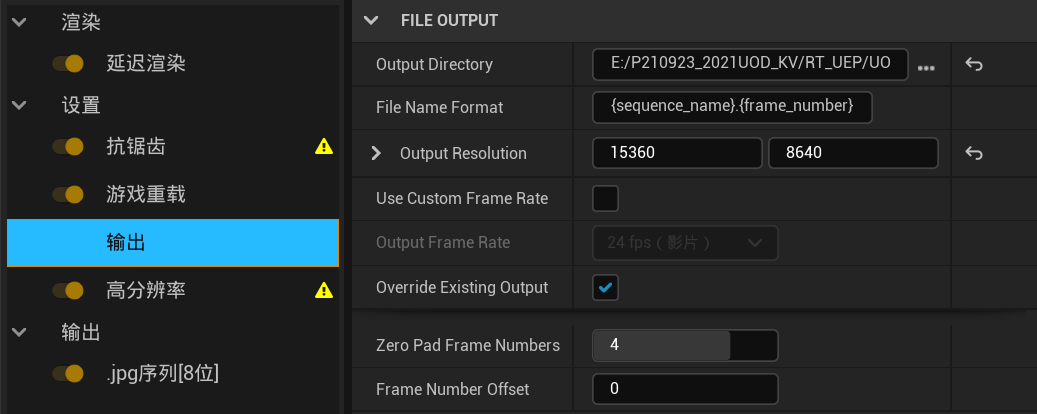

MRQ-输出

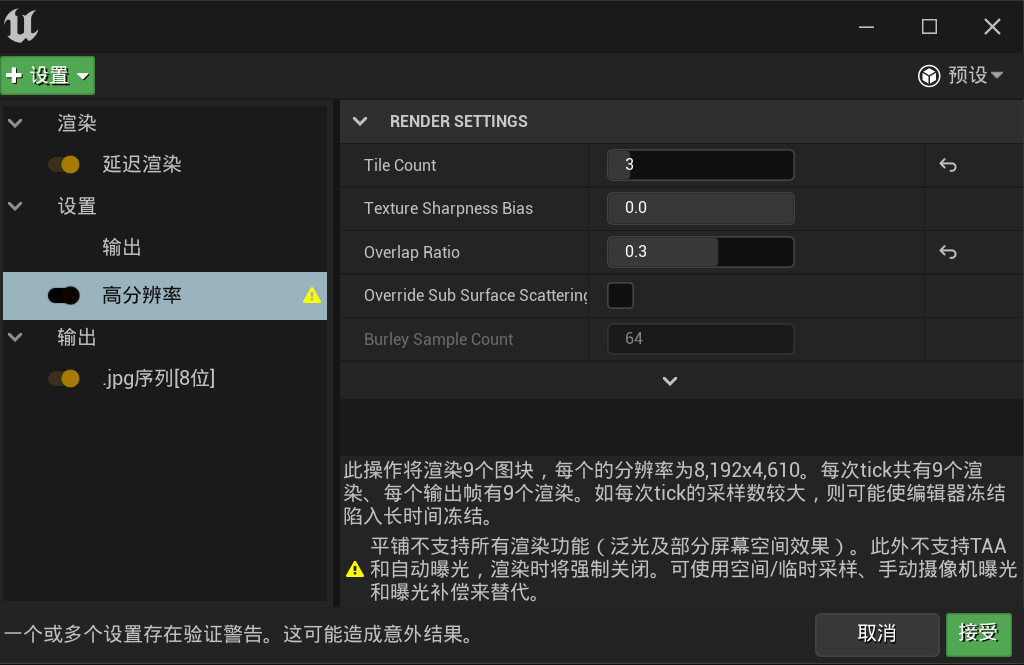

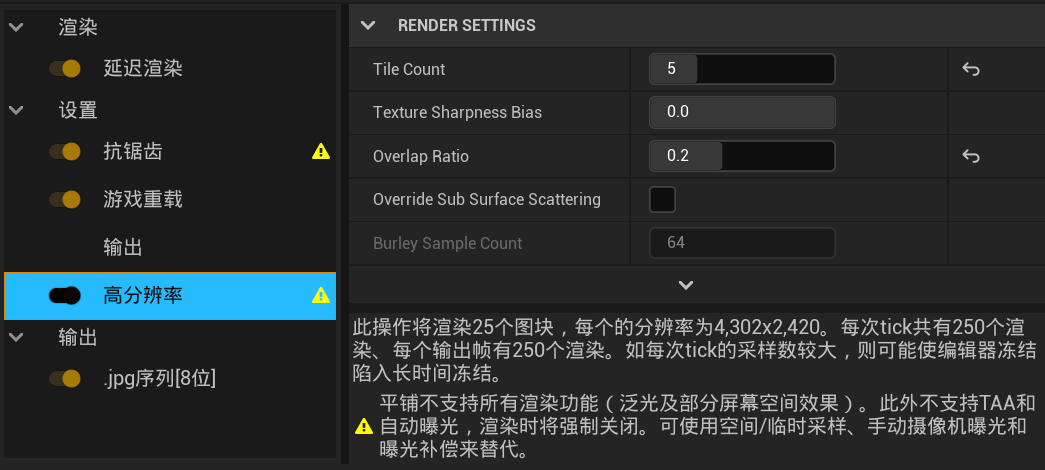

MRQ-高分辨率（HighRes）

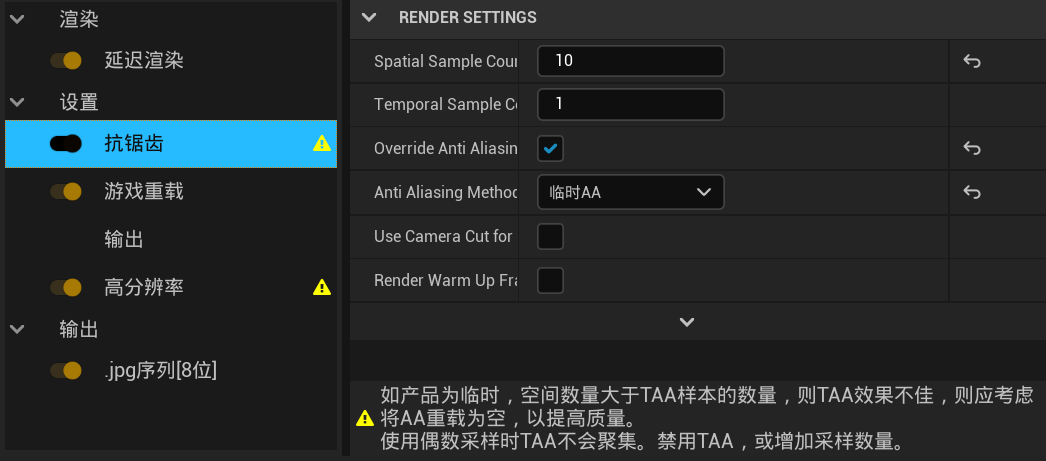

MRQ-抗锯齿

一切的开始

有一天晚上大钊问我，你用的是RTX 8000吗？我说不是，我用的是RTX A6000，咋了？

大钊说，需要我帮忙渲染一下今年UOD的主KV。因为工程已经准备好了，但是他自用的RTX 3080显存不够（10 GB），没法渲染打印海报需要的16K版本……

我说这还不简单，不就是点个Render然后再等1.19秒的事情么，交给我吧！

事实证明，我太天真了！

第一次渲染

打开工程后我直接沿用UE4的经验设定了16K分辨率进行输出，结果UE5 EA直接崩了！

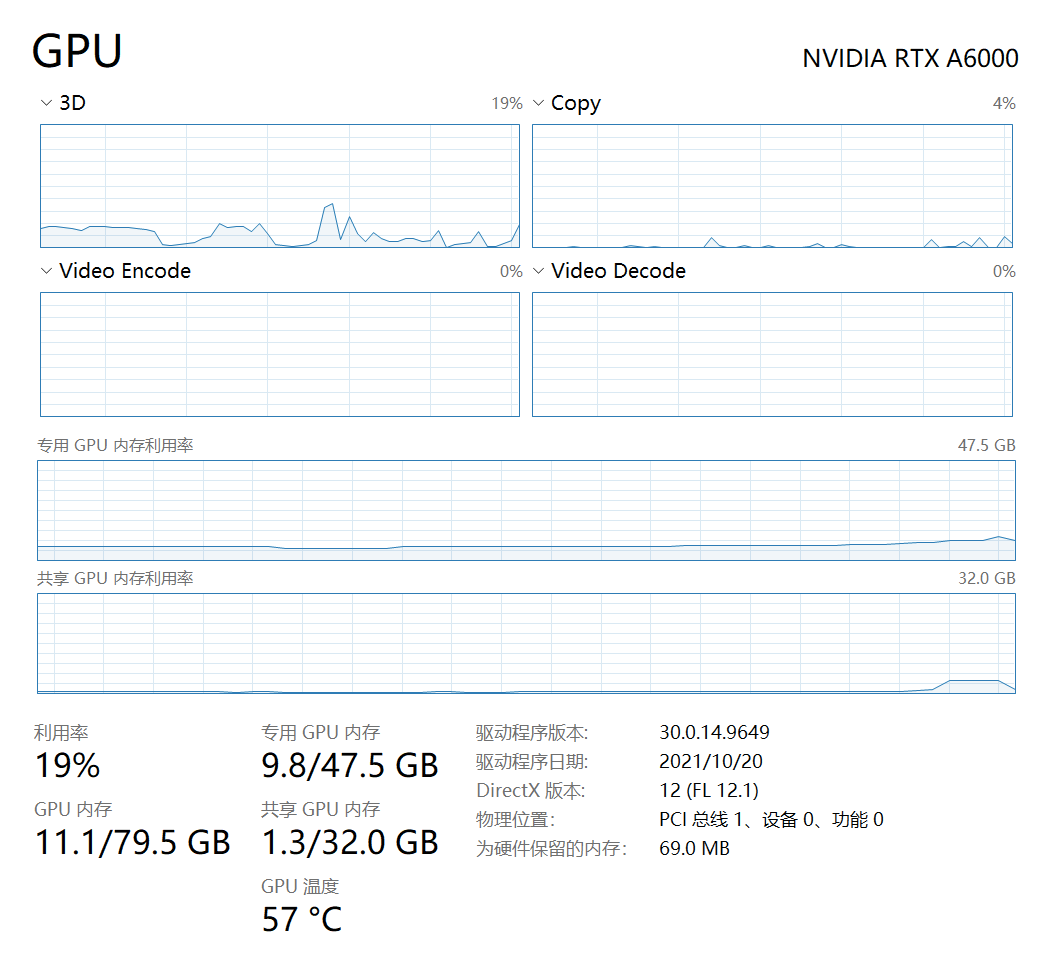

但检查到显存占用才9.8GB！因此问题显然不是出在显卡层面，应该从MRQ方面找原因。

第二次渲染

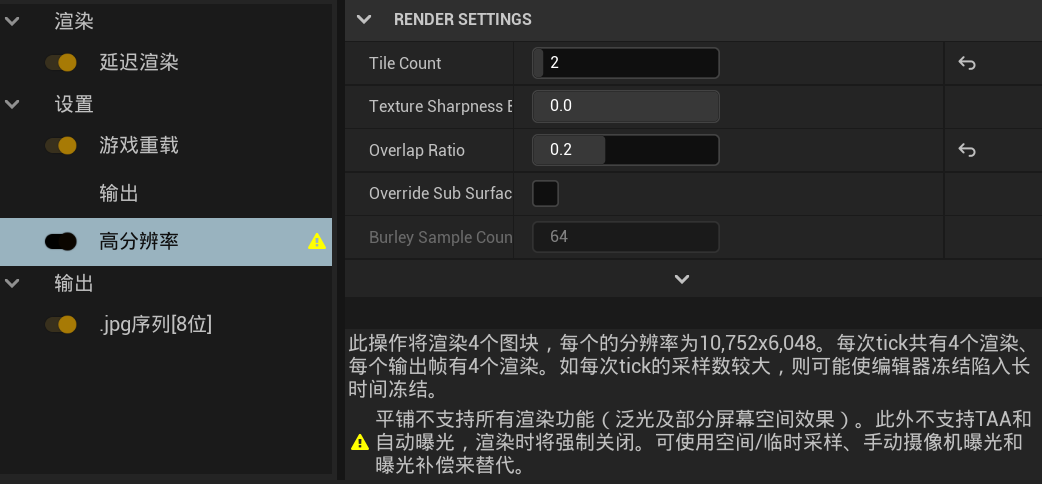

第二次渲染我启用了高分辨率（HighRes）模块，使用最基本的2x2拆分方式，将画面分为4块；再加上20%的Overlap，最终每个图块的分辨率为10752x6048，如下图：

结果这次输出还是失败了，但是我得到了一段有价值的log信息：

[2021.09.28-08.51.17:718][ 6]LogThreadingWindows: Error: Runnable thread RenderThread 1 crashed.

[2021.09.28-08.51.17:719][ 6]LogWindows: Windows GetLastError: 操作成功完成。 (0)

[2021.09.28-08.51.17:719][ 6]LogWindows: Error: HandleError re-entered.

[2021.09.28-08.51.17:719][ 6]LogWindows: Error: === Critical error: ===

[2021.09.28-08.51.17:720][ 6]LogWindows: FPlatformMisc::RequestExit(1)

[2021.09.28-08.51.17:721][ 6]LogWindows: Error:

[2021.09.28-08.51.17:721][ 6]LogCore: Engine exit requested (reason: Win RequestExit)

[2021.09.28-08.51.17:722][ 6]LogWindows: Error: Assertion failed: CreateInfo.Extent.X <= (int32)GetMax2DTextureDimension() [File:D:/build/++UE5/Sync/Engine/Source/Runtime/D3D12RHI/Private/D3D12Texture.cpp] [Line: 1959]

[2021.09.28-08.51.17:722][ 6]LogWindows: Error:

通过log可以判断，渲染进程不是凭空挂掉的，而是来自系统层面的主动关闭，且关闭原因与2D纹理的分辨率有关（2DTextureDimension）。

一开始我怀疑是不是场景里使用了某种超大贴图，但简单检查以后就能排除这个原因，项目里最大的贴图只有8192x8192分辨率，是标准的Megascans资源，没有超标情况。

于是带着这个疑问我又开始了新的测试：

一次……

又一次……

3072！

同样的崩溃出现了一次一次又一次，但是在某次测试中，我得到了一条关键信息：
