Octane渲染器-节点编辑器基础

在OC节点编辑器中分别有Textures(纹理)、Generators(生成)、Mapping(影射)、Other(其他)、Emissions(发光)、Medium(介质)和C4D。

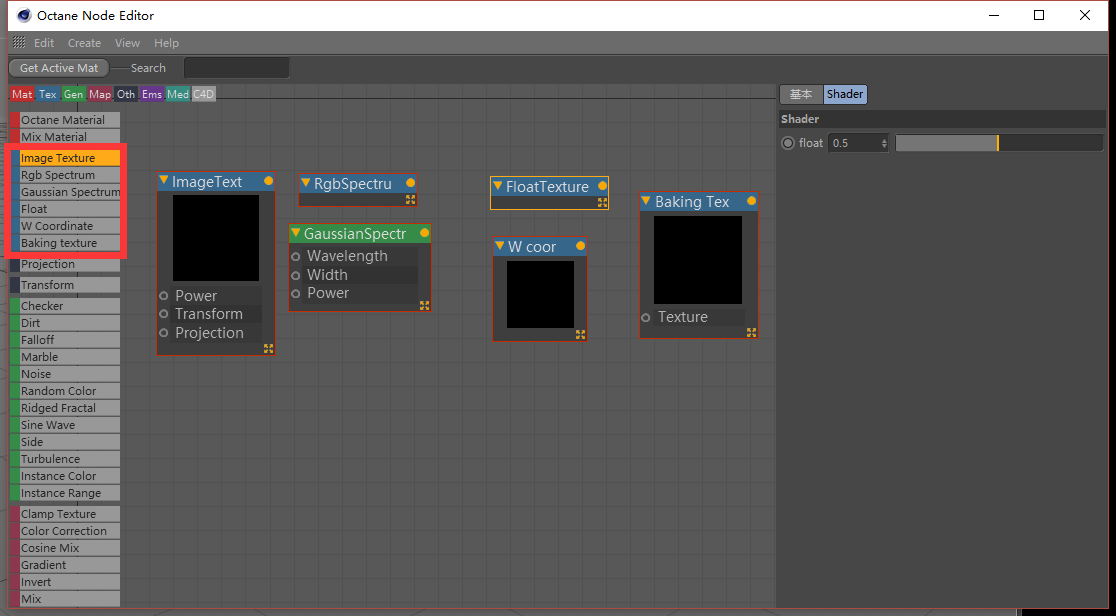

Textures(纹理)部分节点主要有:Image Texture(图像纹理)、RGB Spectru(RGB光谱)、Gaussian Spectur(高斯光谱)、Float(浮动)、W Coordinate(世界坐标)、Baking Texture(烘焙贴图)。

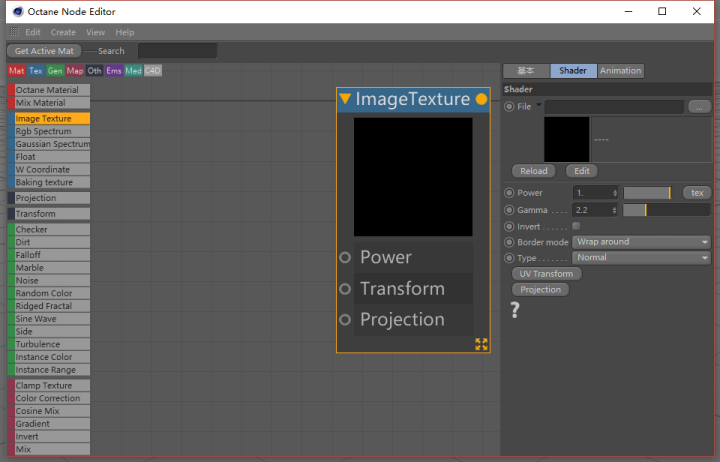

一、Image Texture(图像纹理)：

Power(强度)：控制图像的亮度强度；降低该值会使图像在表面上显得较暗，反之则较亮。

Gamma(伽马)：用于调整图像颜色；Gamma就是把物理光强度和美术灰度结合成一个幂函数映射。

Inver(反转)：反转纹理的值。

Border Mode(边界模式)：用于图像覆盖几何体的设置，默认是环绕(wrap around)，这意味着图像在图像覆盖范围之外的区域重复。如果设置为白色或黑色，则图像外部的区域将分别为白色或黑色。

Type(图像类型)：主要用于节省显存空间，黑白贴图设置成Float会降低显存使用，彩色贴图则需要Normal。

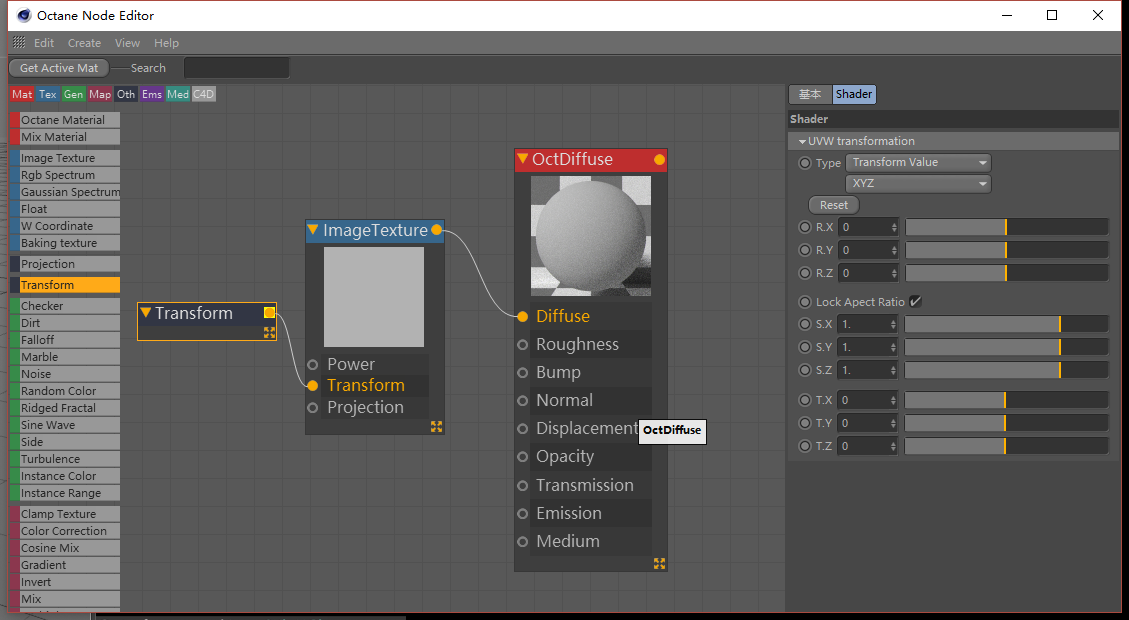

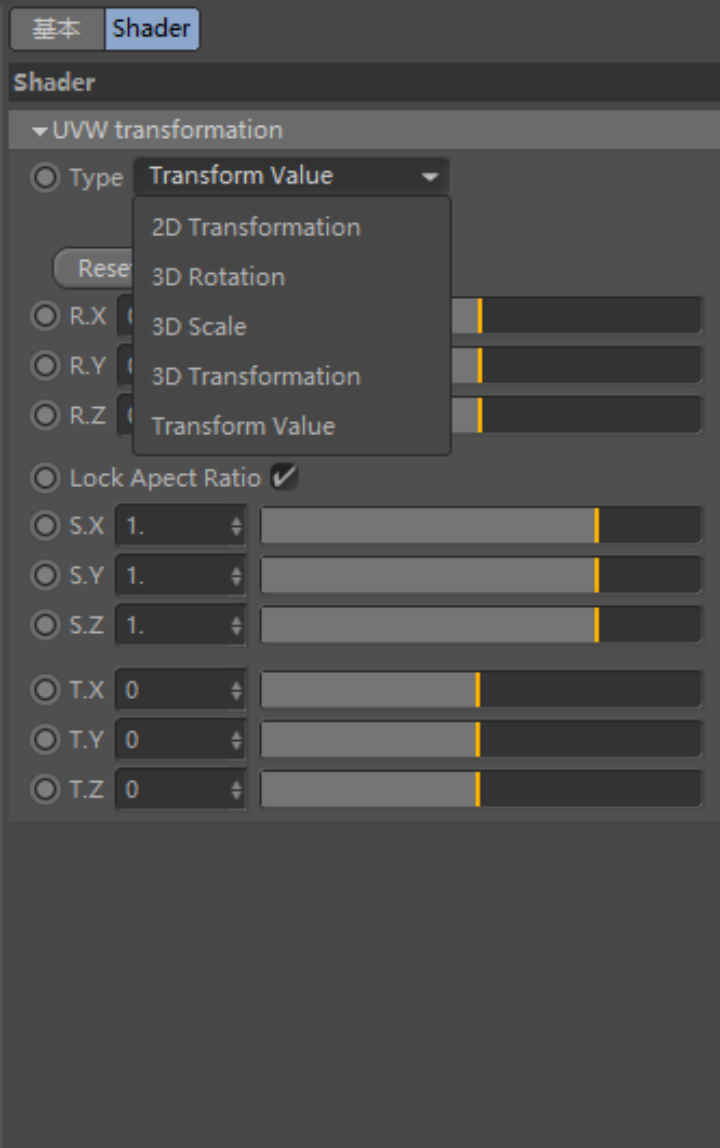

UV Tansform(UV变换)：如果没有Transform节点连接，默认情况下，图像纹理将使用几何体表面的UV纹理坐标。可以使用Transform对物体表面纹理贴图位置的控制。

l 2D Transformation(2D变换)：为x和y提供缩放和平移参数。

l 3D Rotation(3D旋转)：提供了用于在x，y和z轴控制的旋转值的参数。

l 3D Scale(3D比例)：提供了用于控制在x，y和z值的参数，因为它们涉及到几何的表面上的纹理地图的比例。

l 3D Transformation(3D变换)：为所有三个轴提供旋转，缩放和平移的参数。还有一个用于旋转顺序的不同轴组合的参数。

l Transform Value(变换值)：类似于“3D变换”节点。但是他不提供任何输入。

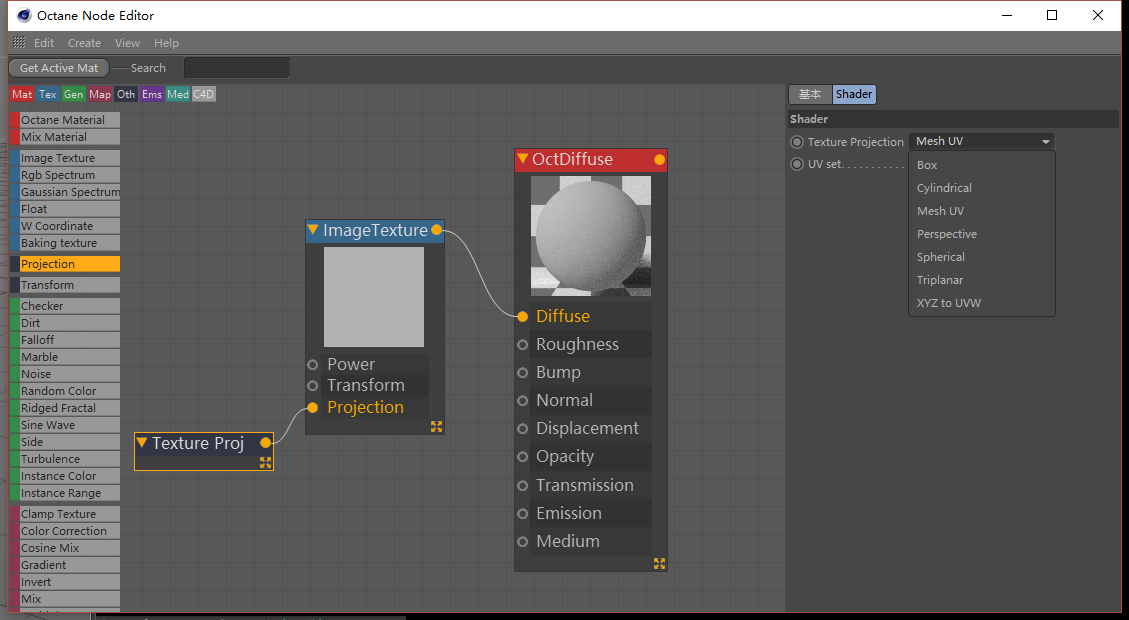

Projection(投射)：可用于添加或编辑纹理贴图的现有UV贴图坐标。这些节点不会改变实际的3D模型的UV坐标。只是为贴图应用一个新的UV投影。

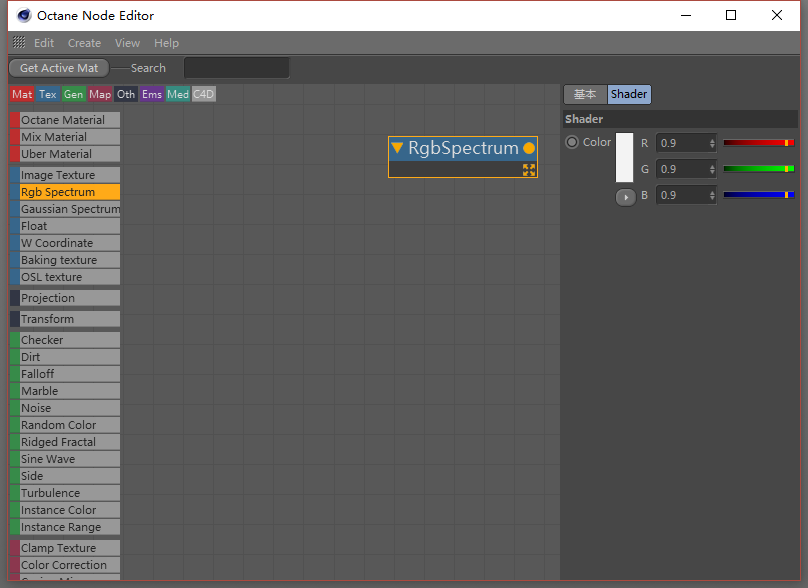

二、RGB Spectru(RGB光谱)：使用RGB来定义颜色。

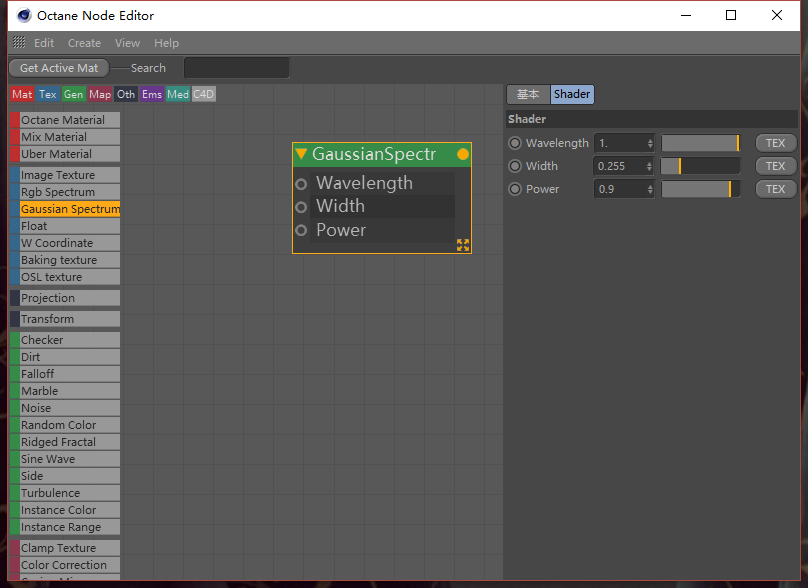

三、Gaussian Spectur(高斯光谱)：

wavelength(波长)：光分可见光和不可见光，在波长为380nm-720nm之间是人眼能够看见的光，这里用0-1来近似的代表380nm-720nm，数值较低的呈现为蓝色，数值较高呈现为红色。

Width(宽度)：用来控制颜色的明暗度。

Power(强度)：用来控制颜色的强弱。

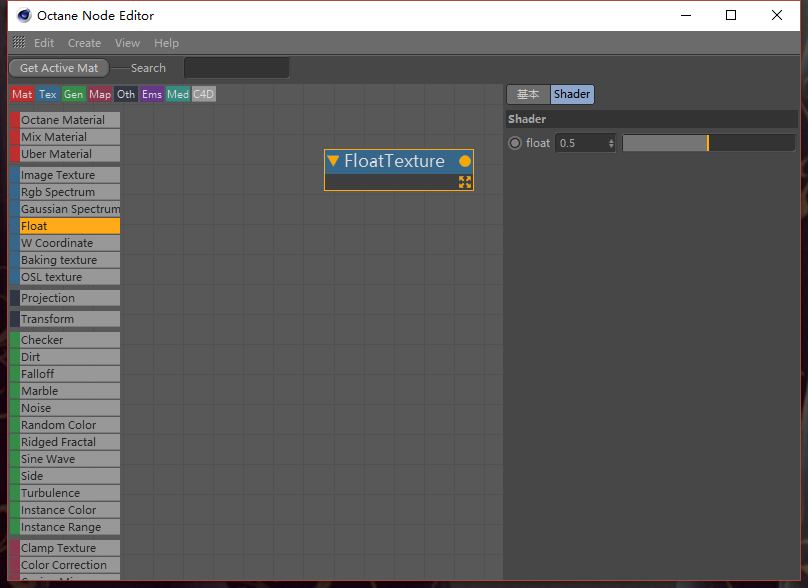

四、Float(浮动)：用于控制两个节点之间的相互强弱关系。

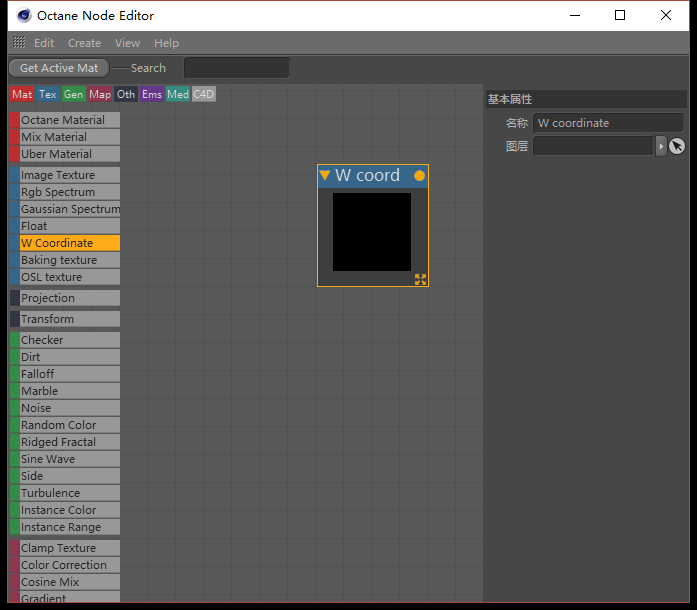

五、W Coordinate(世界坐标)：在独立版本的Octane里面提供一个世界坐标，给毛发提供渐变。

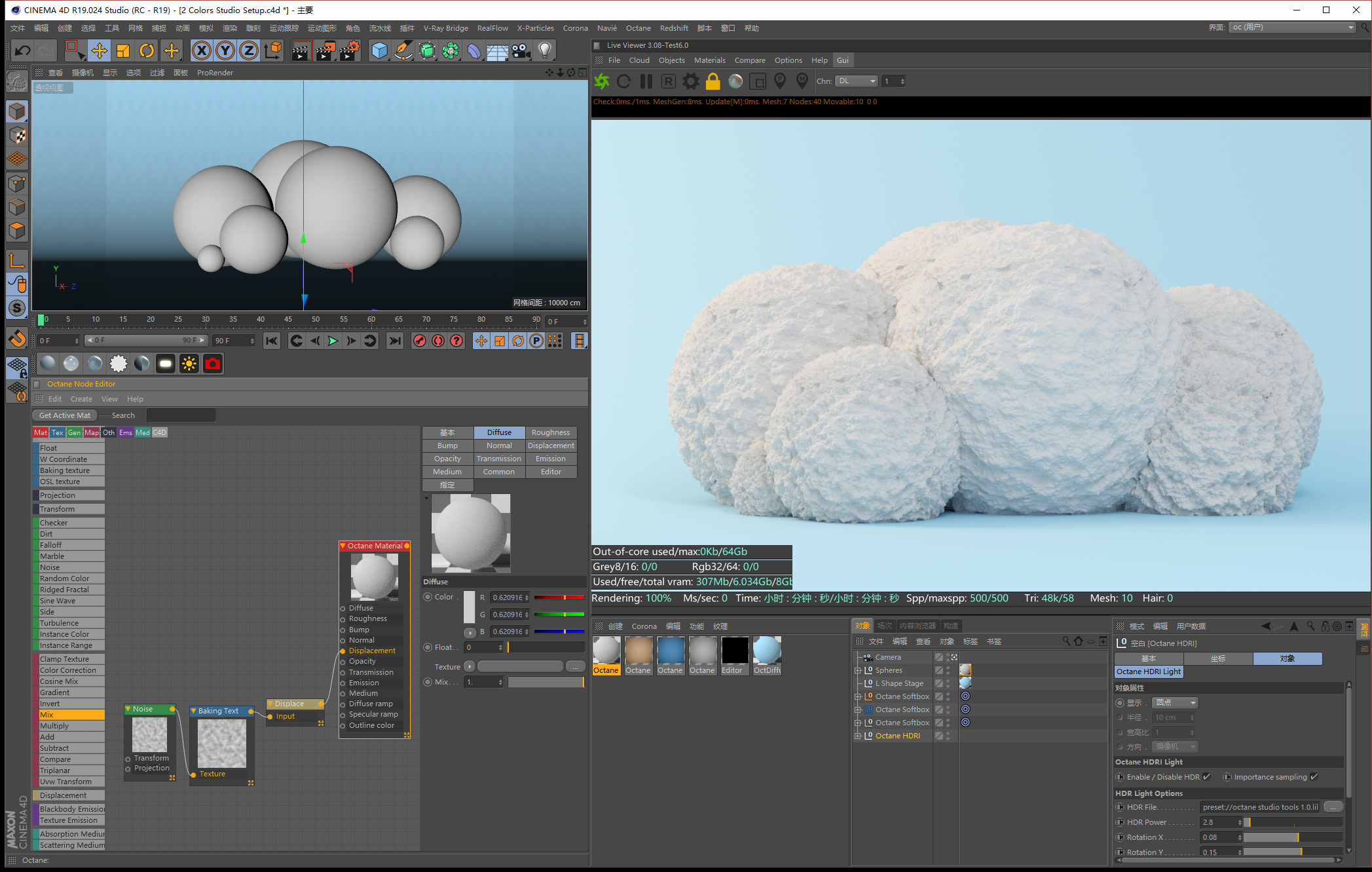

六、Baking Texture(烘焙贴图)：用于烘焙成贴图，这里可以使程序纹理节点烘焙成贴图然后用于置换贴图。
