CAD导PDF常见问题解决办法

此文章主要解决CAD导出pdf出现的各种问题解决办法

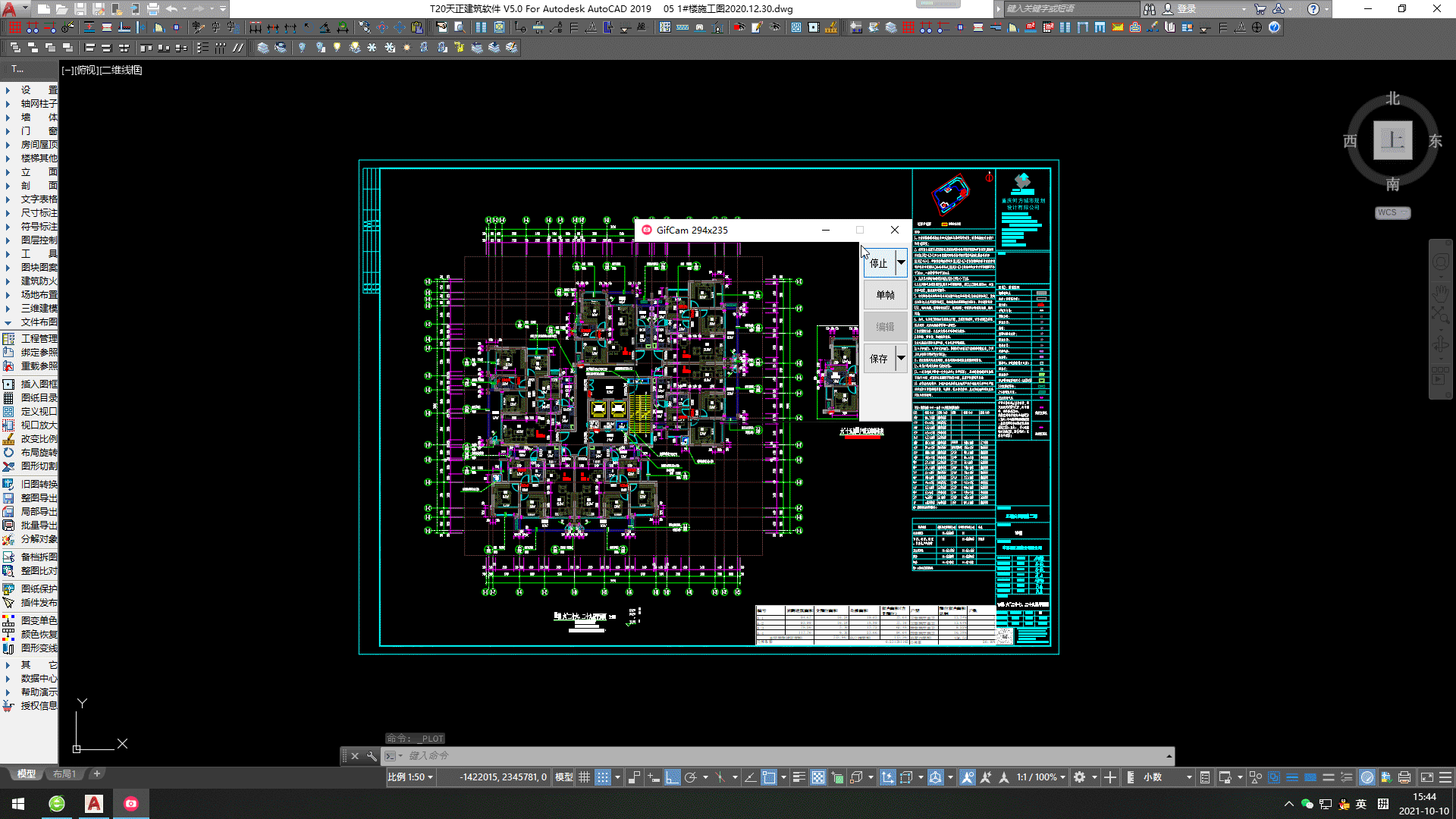

01. 为什么CAD导出PDF线条会变粗？

① 导出的时候只需把打印选项里的“打印对象线宽”取消勾选，导出的线就会变正常。

undefined

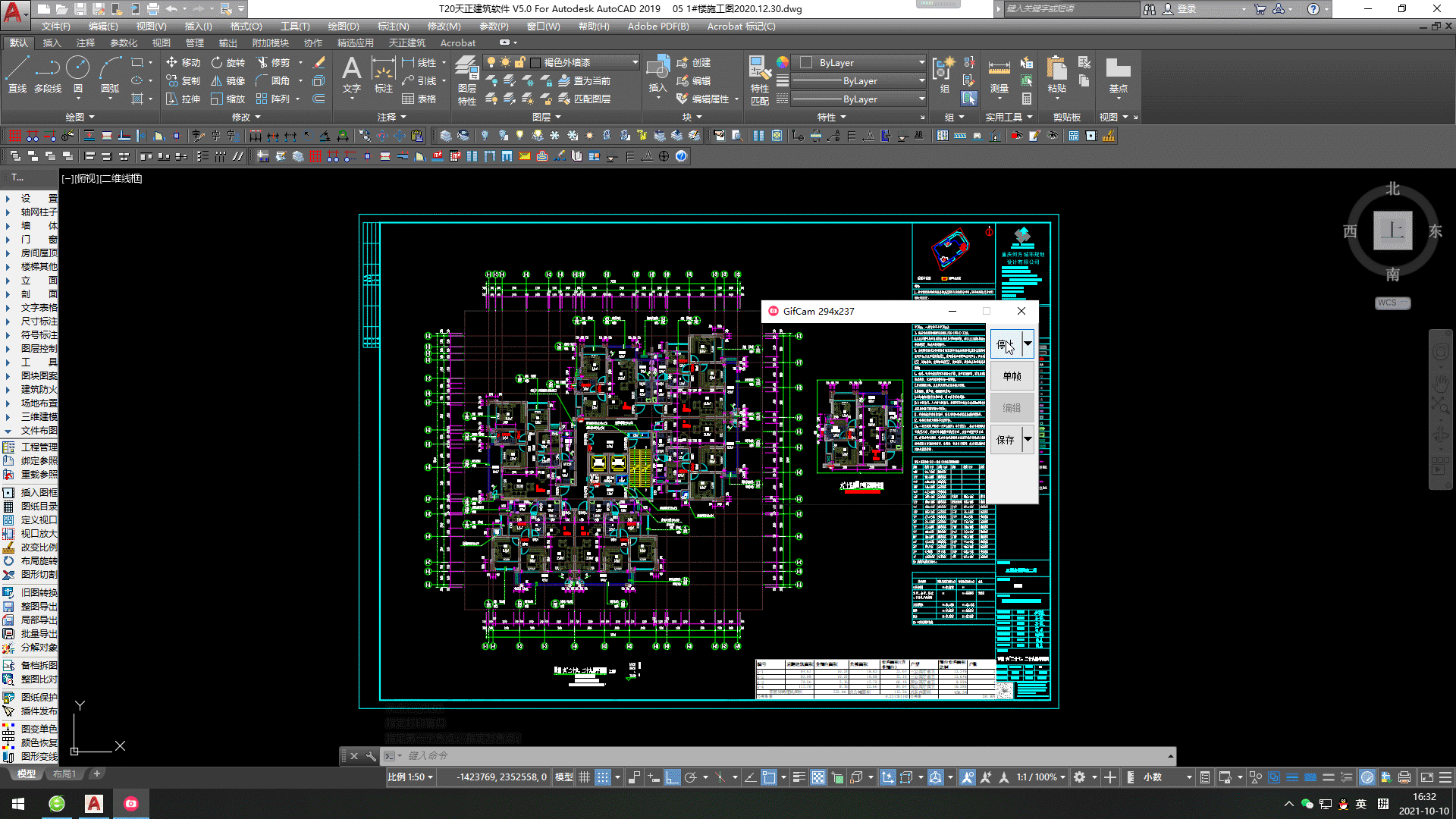

02. 打印面板中怎么只显示自己设置的尺寸？

① 选择DWG to PDF. pc3，然后点击“特性”选项；

② 选中过滤图纸尺寸，选择“全部不选”；

③ 选中“自定义图纸尺寸”再选择“添加"

④ 创建新图纸→设置自己想要的图纸尺寸→设置边留白→完成

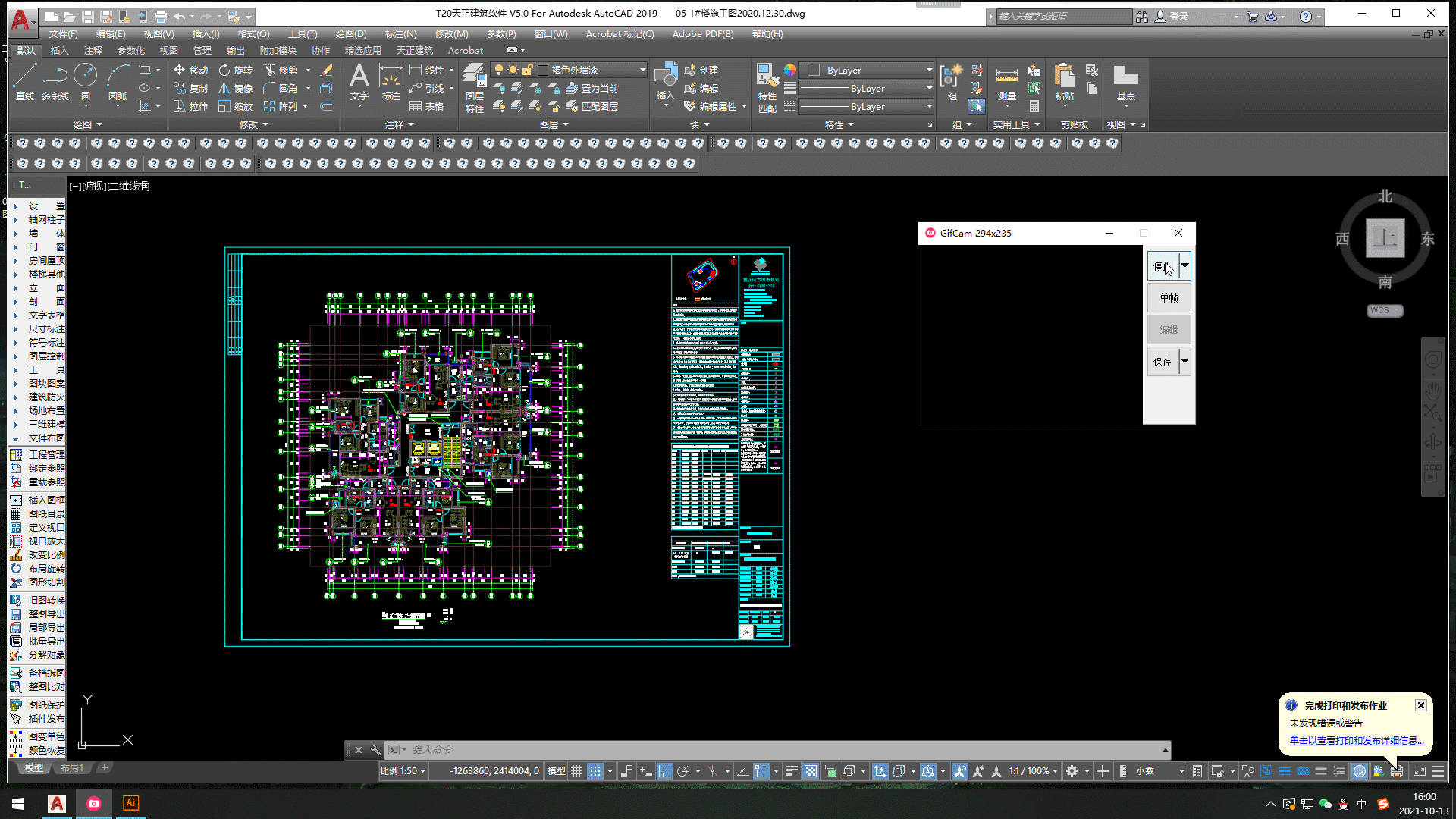

03. CAD怎么把导出的图纸设置成颜色统一？

① 选中打印样式表下的”编辑“按钮

② 全选打印样式下的全部颜色，然后在”特性“颜色选项下进行自定义颜色

04. CAD导出PDF怎么让文本保持可编辑？

① 输入命令“ST（文字样式）”

② 选中要更改的文字样式，在右侧取消"使用大字体"然后在"字体名"里选中自己系统里的字体。
