OC渲染设置详解

打开【Octane(设置)】-【kernels(核心)】在第一行的下拉菜单中就可以找到【Direct Lighting(直接照明)】，通过下拉菜单我们可以看到 Octane 目前支持四种渲染引擎，他们分别是：infochannels(信息通道)、Direct Lighting(直接照明)、Pathtracing(光线追踪:阿诺德\CR 等渲染器都在用)、PMC(高品质图像)。

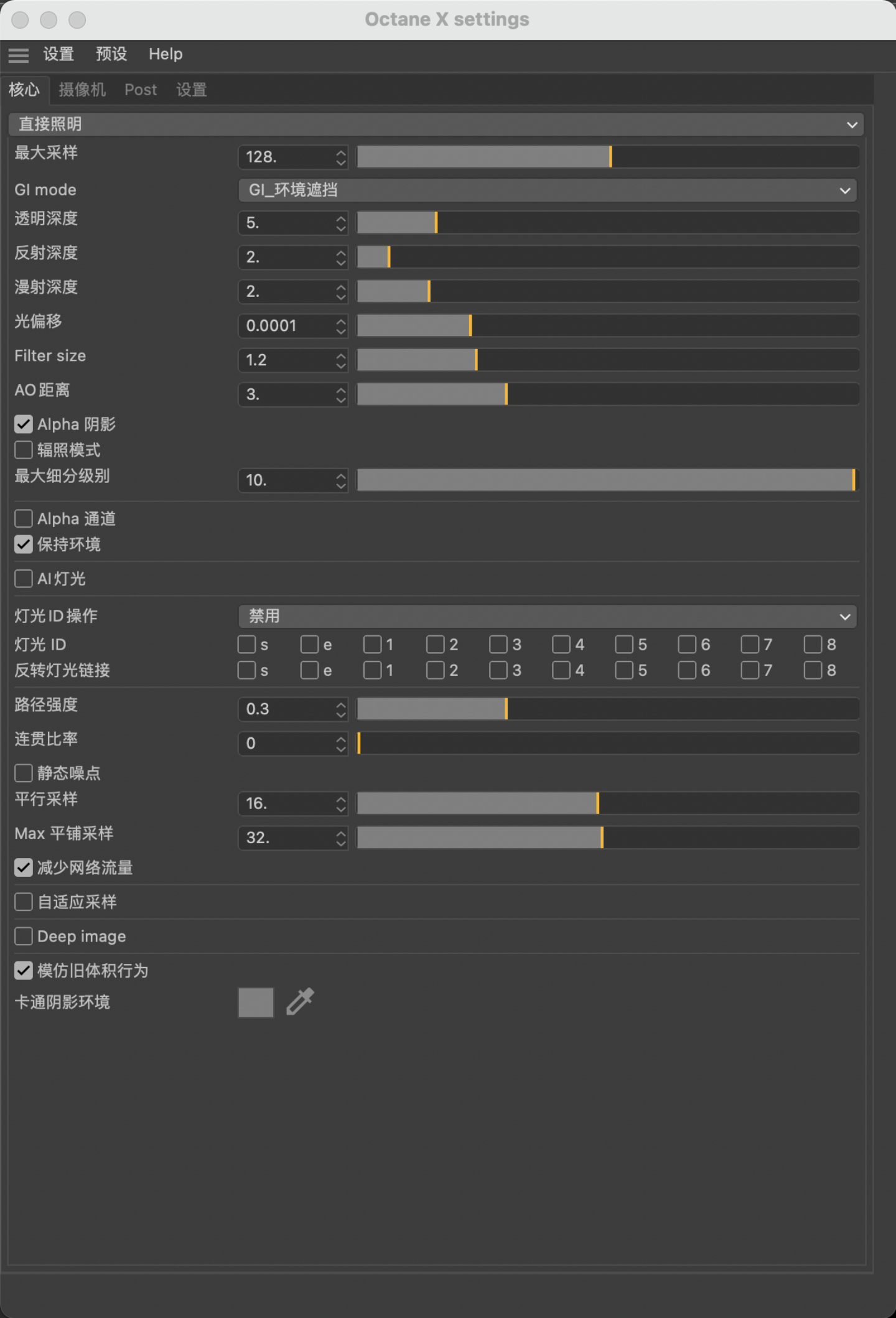

【参数-Direct Lighting(直接照明)】



Direct Lighting(直接照明)可用于更快的渲染。Direct Lighting(直接照明)是有偏的，它在创建快速动画或渲染时是有用的，也就是说 DirectLighting(直接照明)渲染模式，在渲染速度上有很大优势，但是质量上就相对来说不是最理想的！所以在最终渲染出图时候，追求渲染质量的可以不用考虑了。



1、Maximum Samples(最大采样率:1~1000000)：在渲染过程停止之前，设置每个像素的最大采样数。每个像素的采样数越高，渲染就越干净。快速的动画，主要是直接照明的场景，少量的样品（500-1000）就足够了。在有大量间接照明和网格灯的场景中，可能需要几千个样本才能获得干净的渲染。

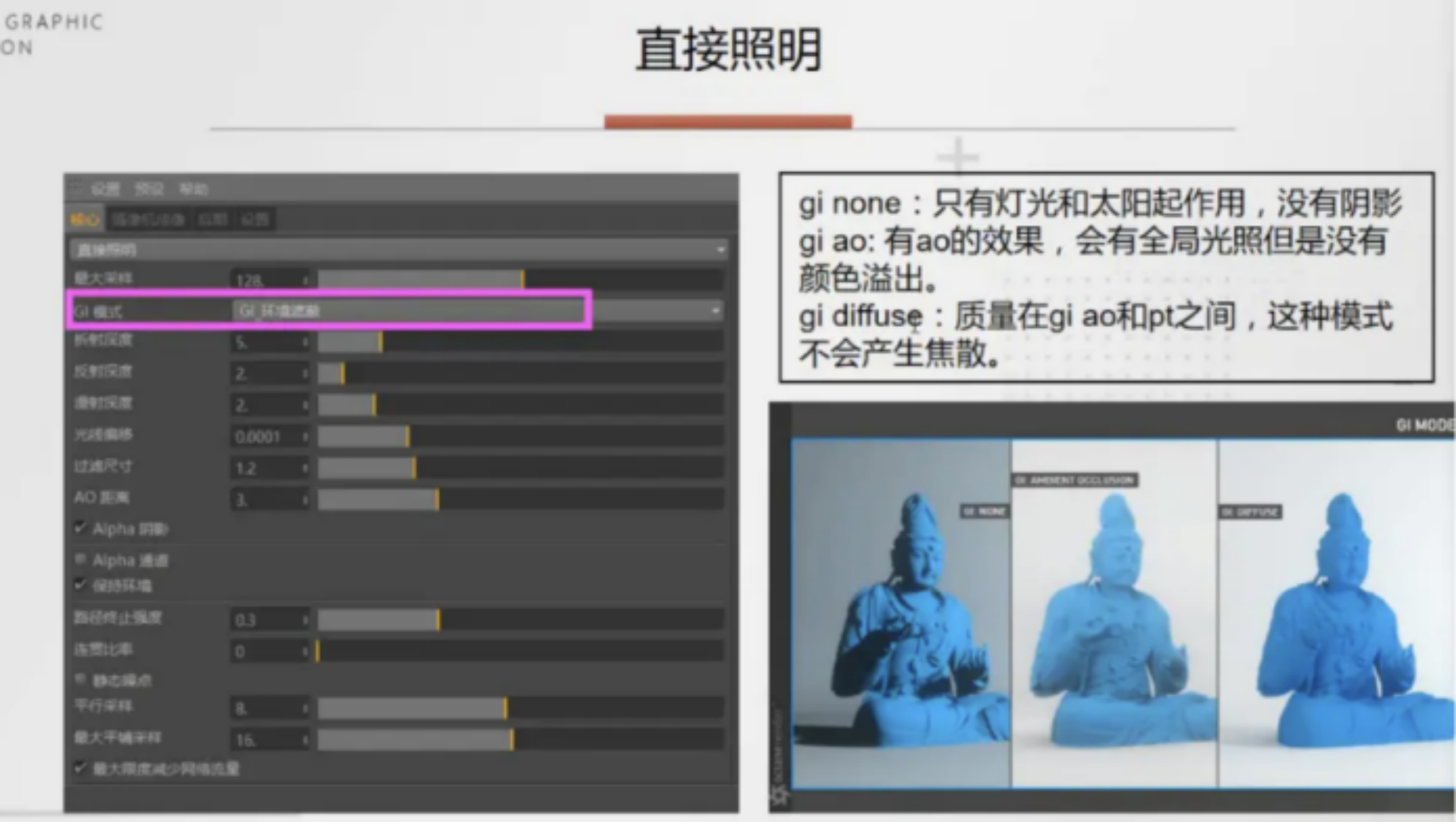

2、GI Modes(全局光照模式)：在直接照明内核中有五种不同的全局照明模式：

    A、None(关闭全局光照)：只有直接照明(包含太阳或区域灯)；阴影区域将受不到任何贡献，将是黑色的。决不会对场景有全局光照的作用，对亮度信息不产生影响。

    B、Sample Environment(样本环境)：使用环境/界面的简单颜色，不需要蒙特卡洛采样，速度非常快。

    C、Ambient(环境)：使用环境中简单的环境颜色；

    D、Ambient Occlusion(环境遮挡)：标准环境吸收；这种模式通常可以提供逼真的图像，但不能提供彩色出血。玻璃材质参与计算，但材质不够理想，渲染的效果泛灰，同时与地面没有影响。

    E、Diffuse(漫射)：简介漫射；它能提供介于环境遮挡与路径追踪之间的GI质量，没有焦散和逼真的质量(比AO好)，但是比路径追踪/PMC快得多。它对快速渲染和动画很有好处。在某些方面，它与其他引擎中的“bruteforce”简介GI类似。颜色与地面互相影响，泛灰程度低。

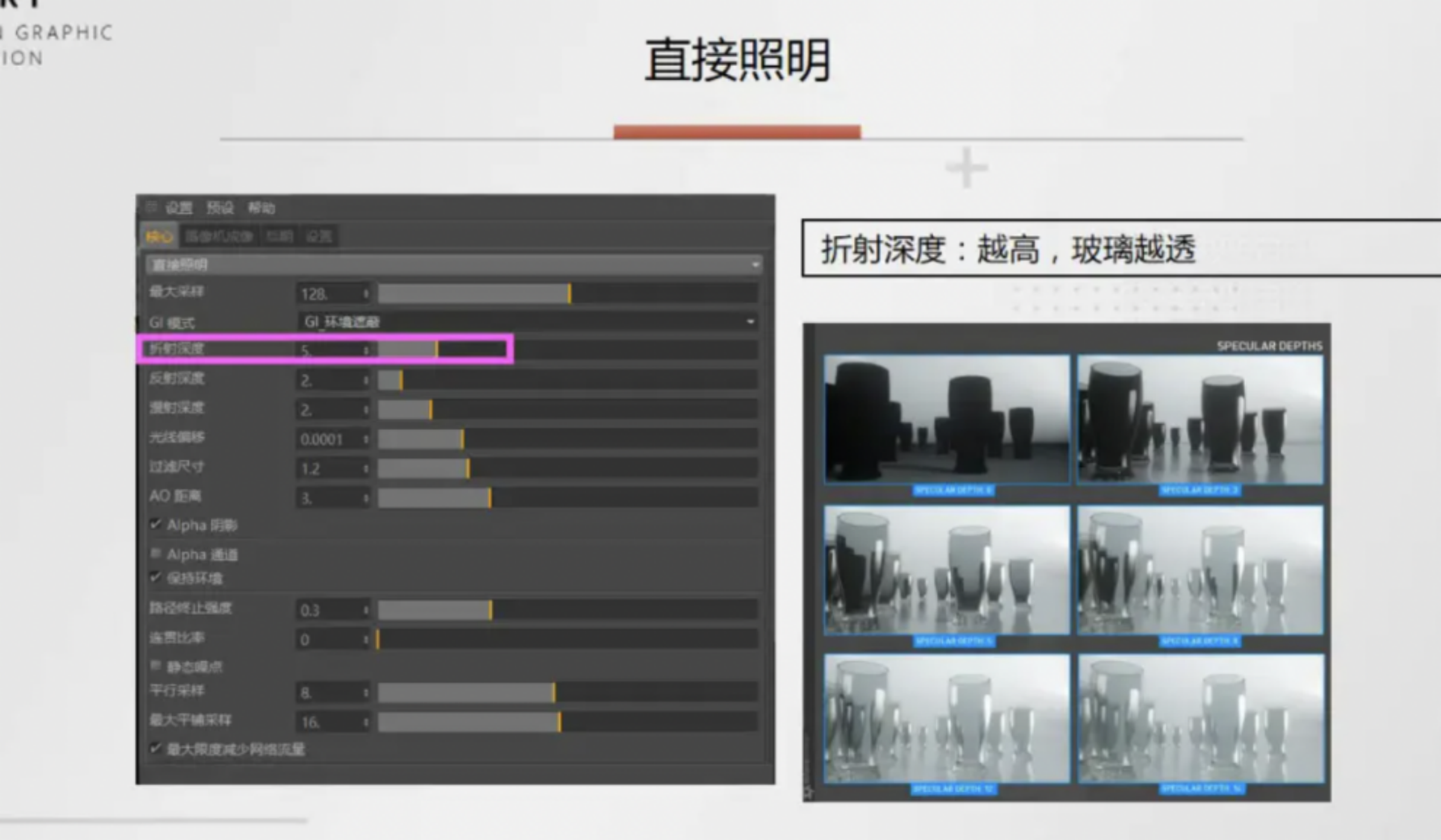

3、Specular depth(反射/透明深度)：光线追踪的总次数；用于透明材料(如玻璃、水)，深度控制射线变成纯黑色。数值越高，玻璃越透。

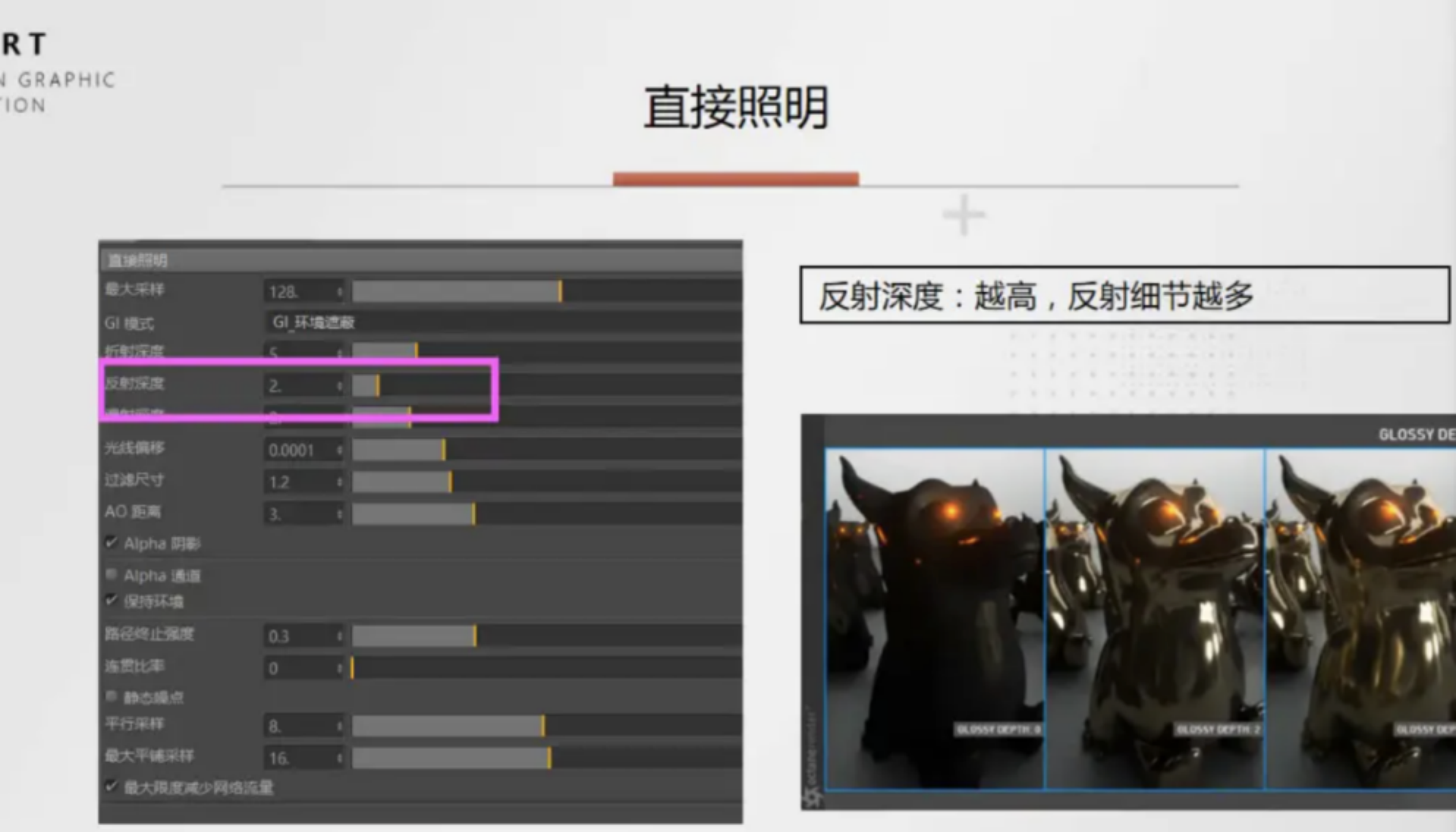

4、Glossy depth(光泽/散射深度)：控制光线在消失前可以反射的次数；推荐值4以上，否则一些反射会变成纯黑色。增加光线的反射次数，数值越高，反射细节越多。

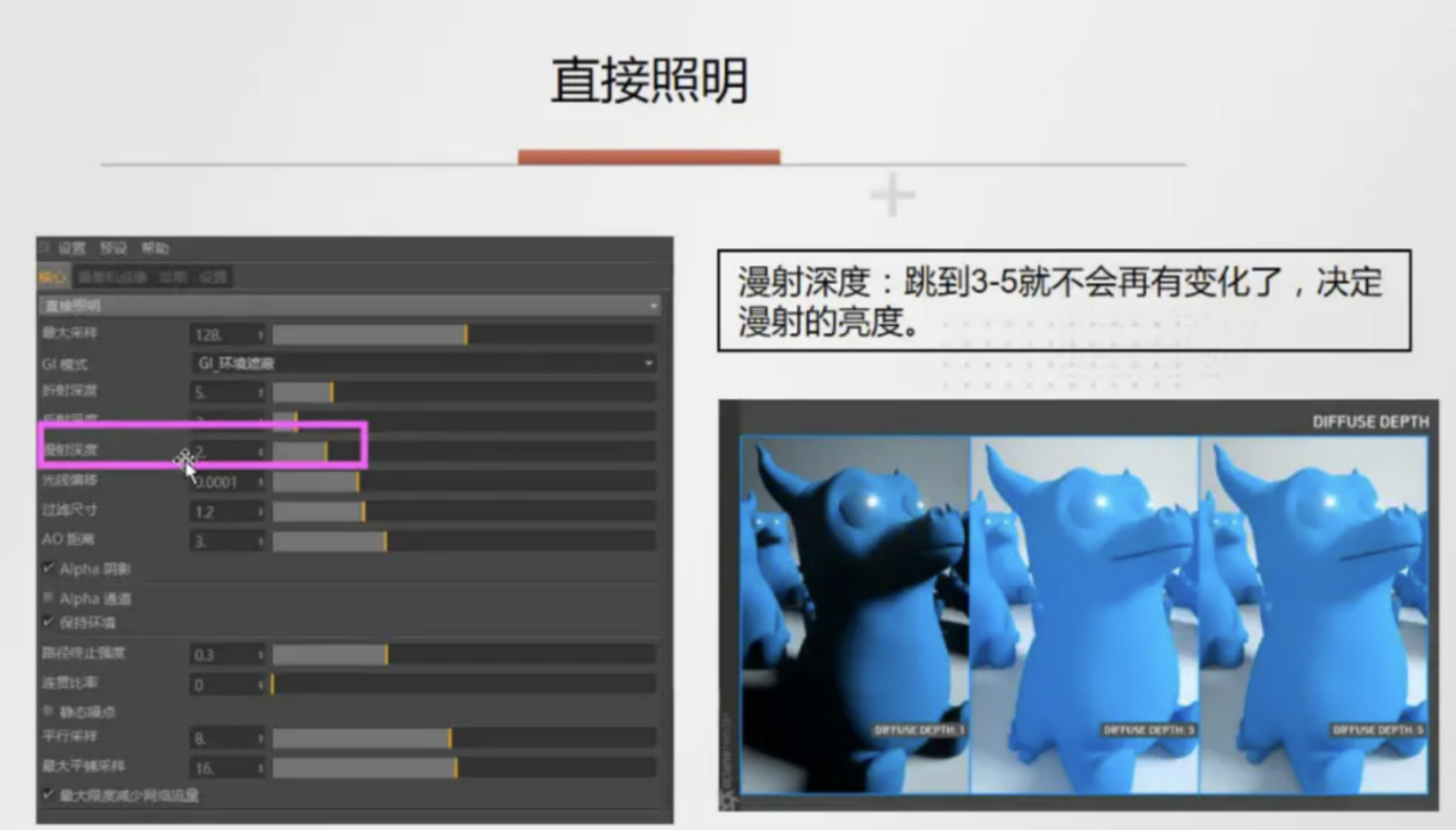

5、Diffuse depth(漫射深度)：控制光线在物体表面的弹射次数；如果开启GI中的Diffuse，这里可以设置为4。决定漫射的亮度。

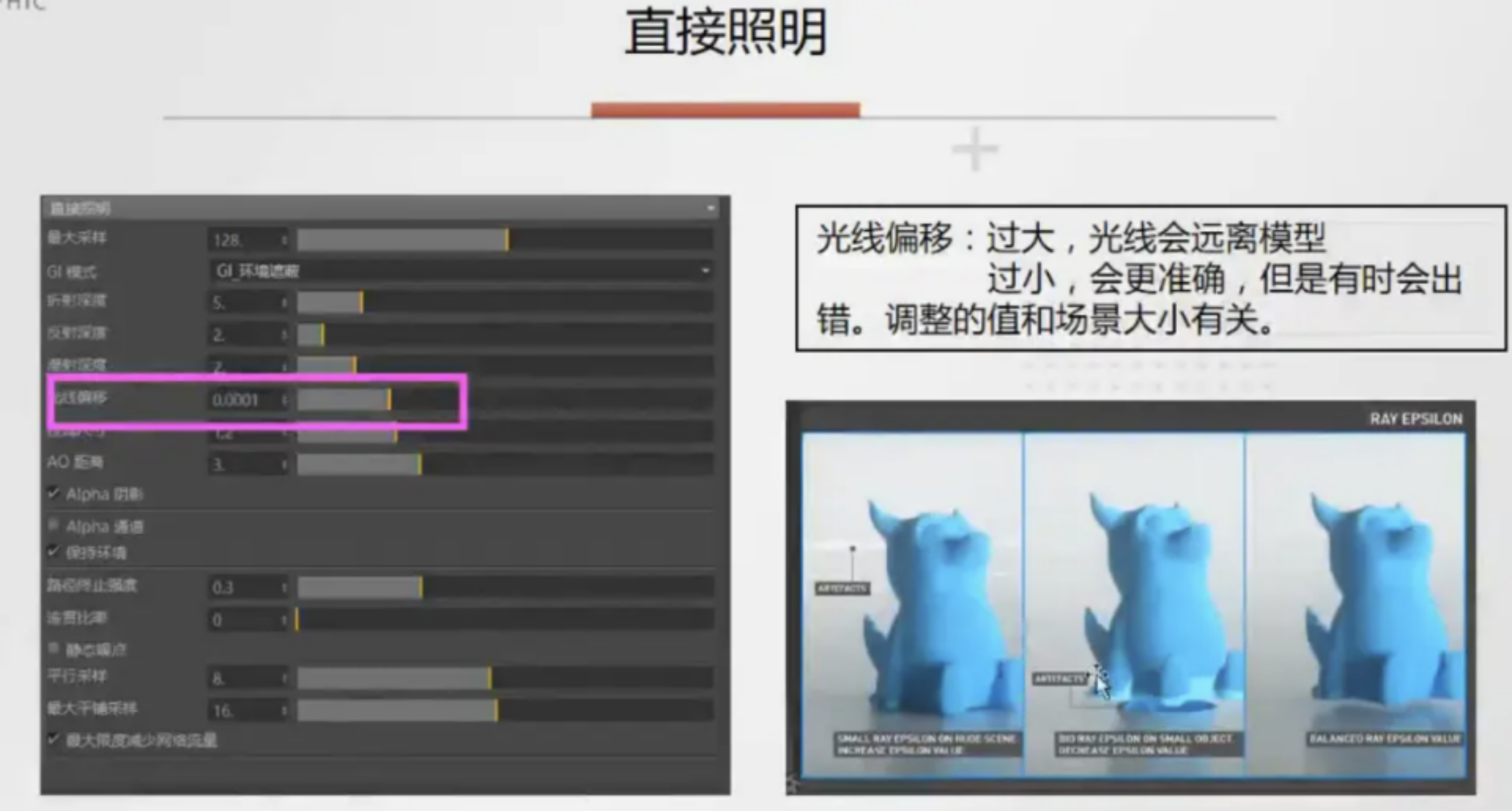

6、Ray epsilon(光线距离/光偏移)：用于抵消新的光线，让他们不相交与原始几何体。当场景较大时，可以用来修复面与面交叉的问题。数值过大，光线会远离模型；过小会更准确，但有时会出错，调整的数值与场景大小有关。

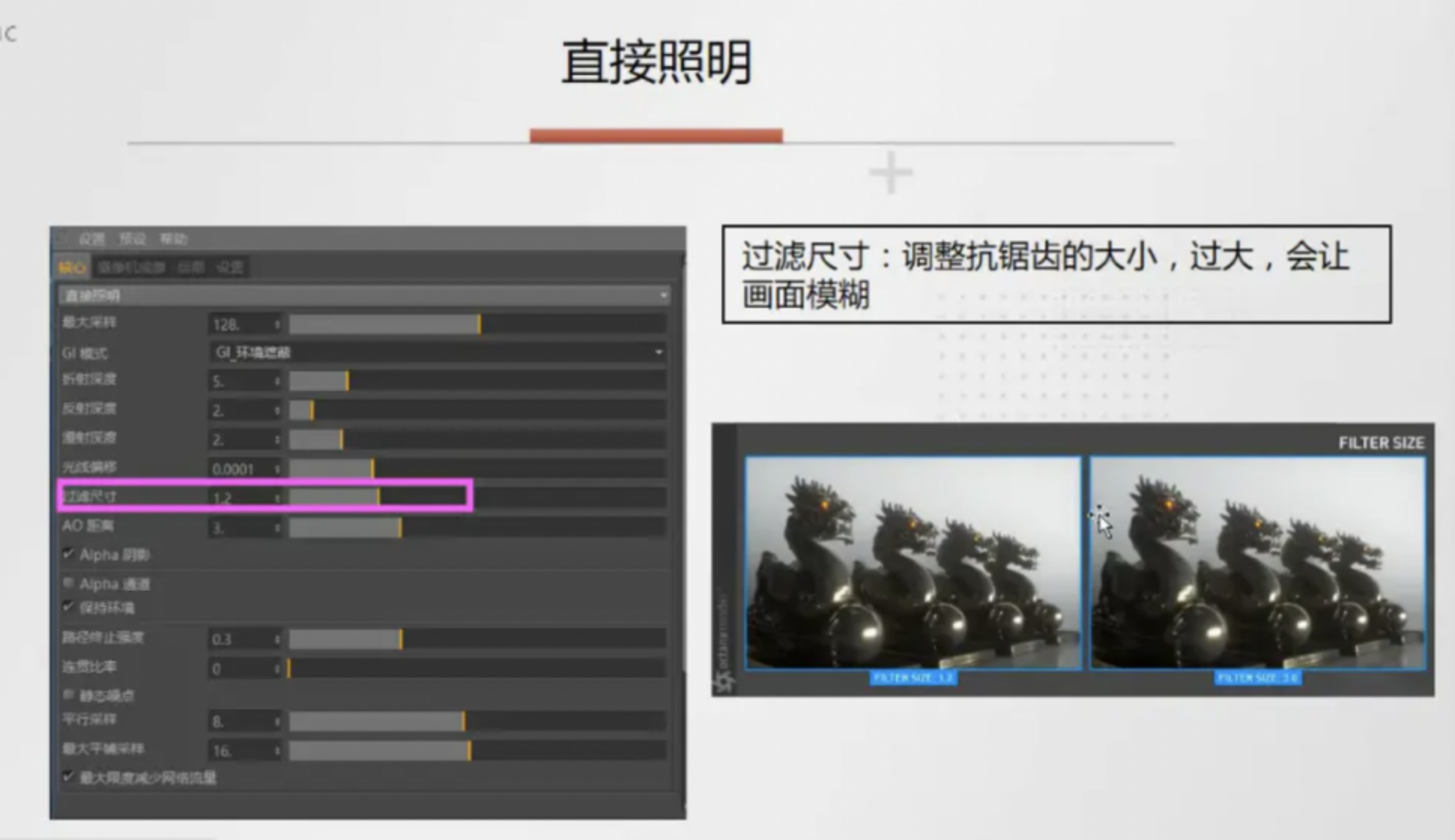

7、Filter Size(过滤尺寸)：用于筛选渲染的像素大小；也就是模糊像素来修复一些工艺问题，可以用来减少噪点，但值太高就会让画面变得模糊。调整抗锯齿的大小，越高越模糊，越低越锐利。

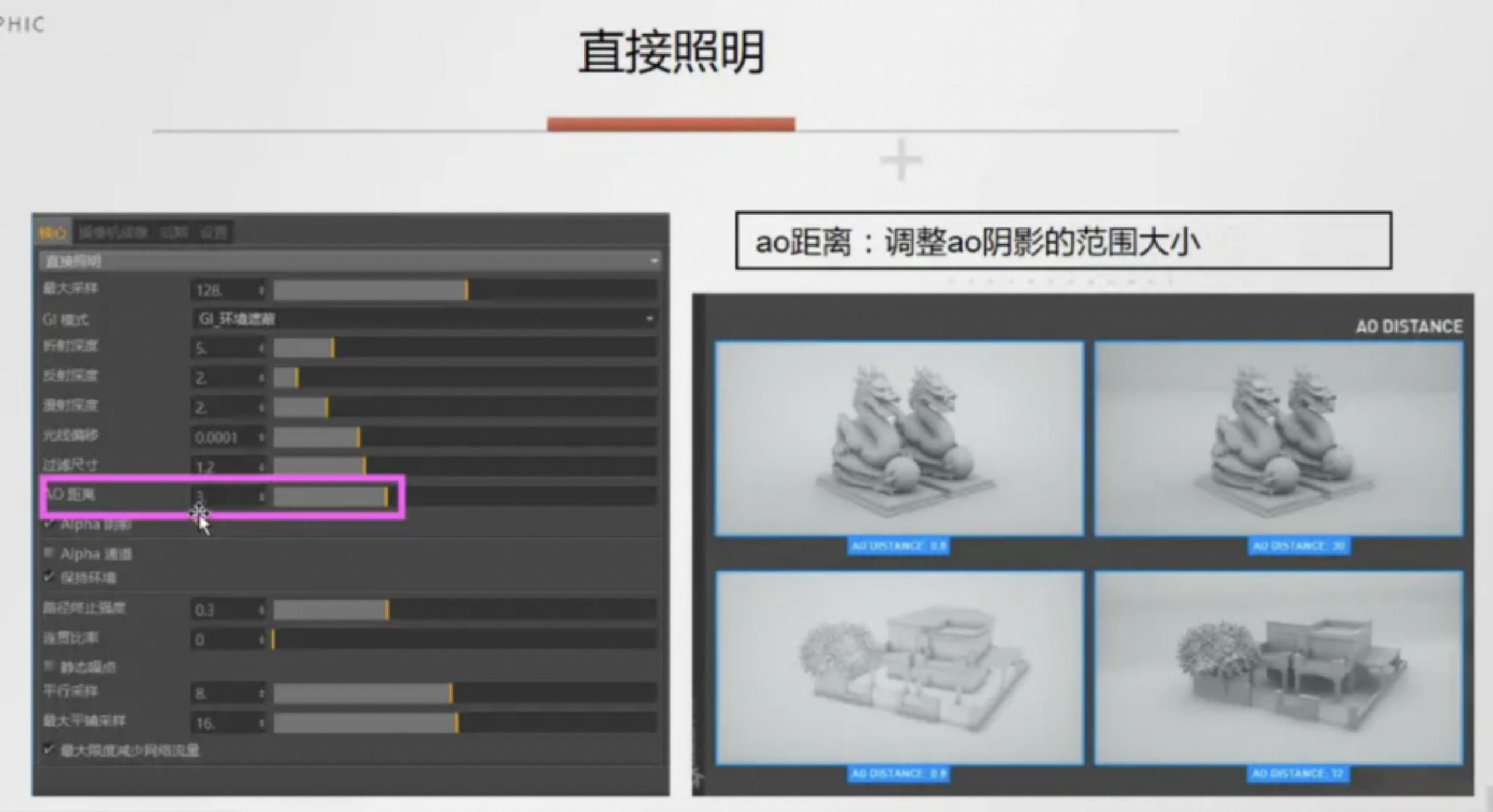

8、AO Distance(AO距离)：单位内环境吸收的距离；一般小场景建议不需要小于3.值越大渲染画面越暗。调整阴影大小。

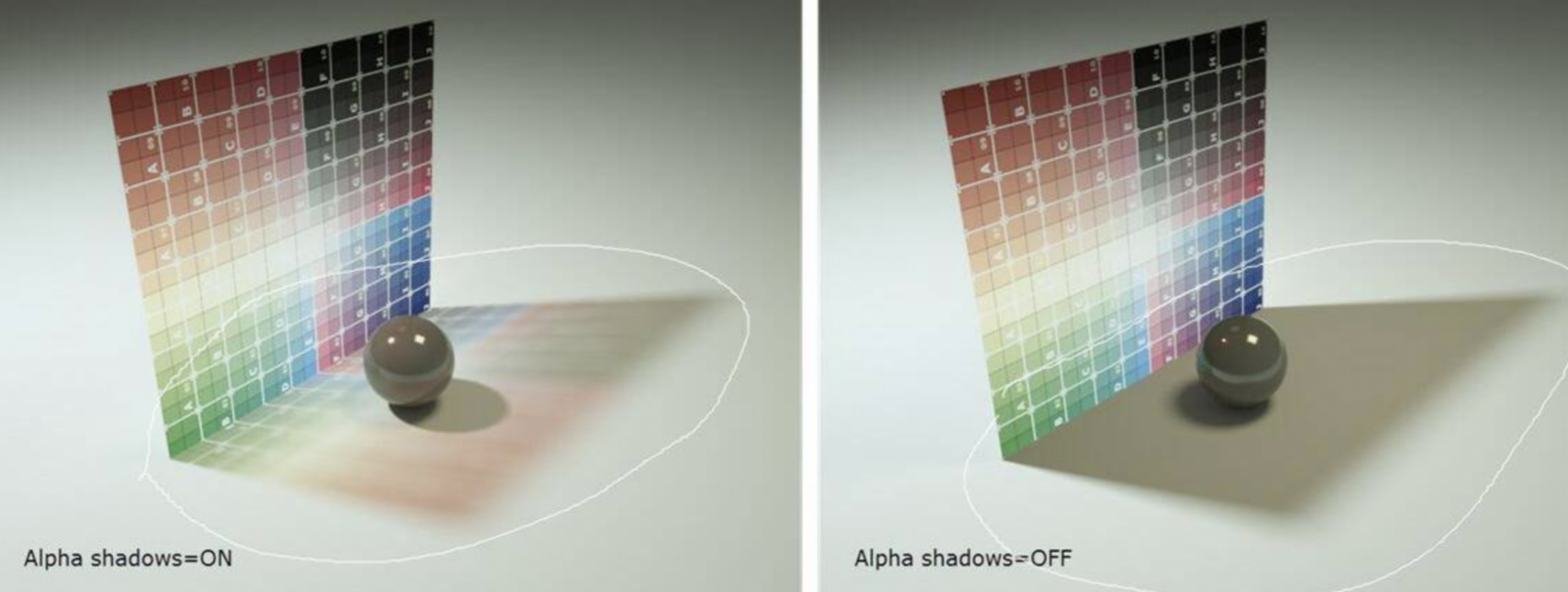

9、Alpha Shadows(Alpha阴影)：透明物态的阴影透明；此设置允许任何具有透明度的对象(高光材质、带有不透明度设置和alpha通道的材料)来选择合适的阴影，而不是作为一个实体对象。

10、Alpha Channel(Alpha通道)：生成alpha通道(需要设置的alpha通道)，此选项删除背景并将其呈现为透明(零alpha)。如果用户想要将渲染图像组合到另一图像上，而不希望显示背景，那么这将很有用。



11、Keep Environment(保持环境)：这个选项与Alpha通道设置一起使用；如果alpha通道被激活，显示环境背景，它允许背景渲染不显示，但在最终渲染中仍然可以看到。这使得合成图像更加灵活。勾选时，当前背景不显示，但环境对场景依然有影响。

12、Path term.[termination] Power(路径终止权利)：增加值会加速渲染，但噪点也会更多；这是用来替代“RR probability”的新算法，可以调整渲染速度和收敛速度(噪点消失的速度)。增加值会使他的内核保持路径更短，在黑暗区域的时间更少(这意味着它们会保持更长时间的噪点)，但可能会增加样本/秒。降低值会导致内核的平均路径长度变长，在黑暗区域的时间增加。目前0.3的默认值在大多数场景中都很好。数值越大，渲染速度越快，但噪点越多。

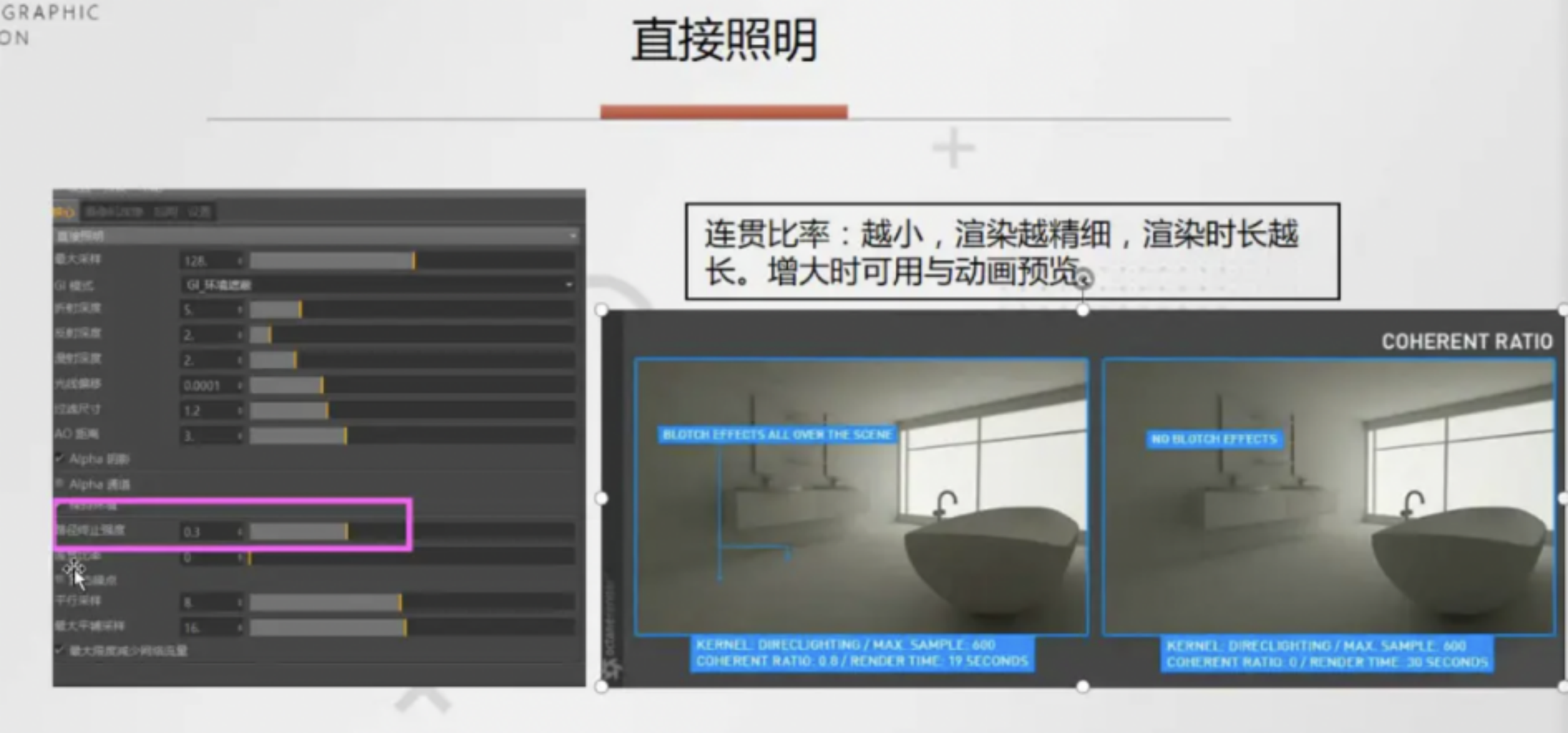

13、Coherent Ratio(连贯比率)：当采用图像连贯比率算法进行路径追踪或直接照明时，图像变得更快，无噪点，但渲染动画时的缺点时闪烁效果。对于剧照和动作重动画/相机连贯比率可能节省时间。数值越小，渲染越精细，渲染时间越长。

14、Static Noise(静态噪点)：这个在缺省情况下时禁用的；注意只要使用相同的GPU体系结构，噪点时完全静态的。不同体系结构会产生略有不同的数值错误，在每次呈现重新启动时，在噪点模式中表现为微小的差异。

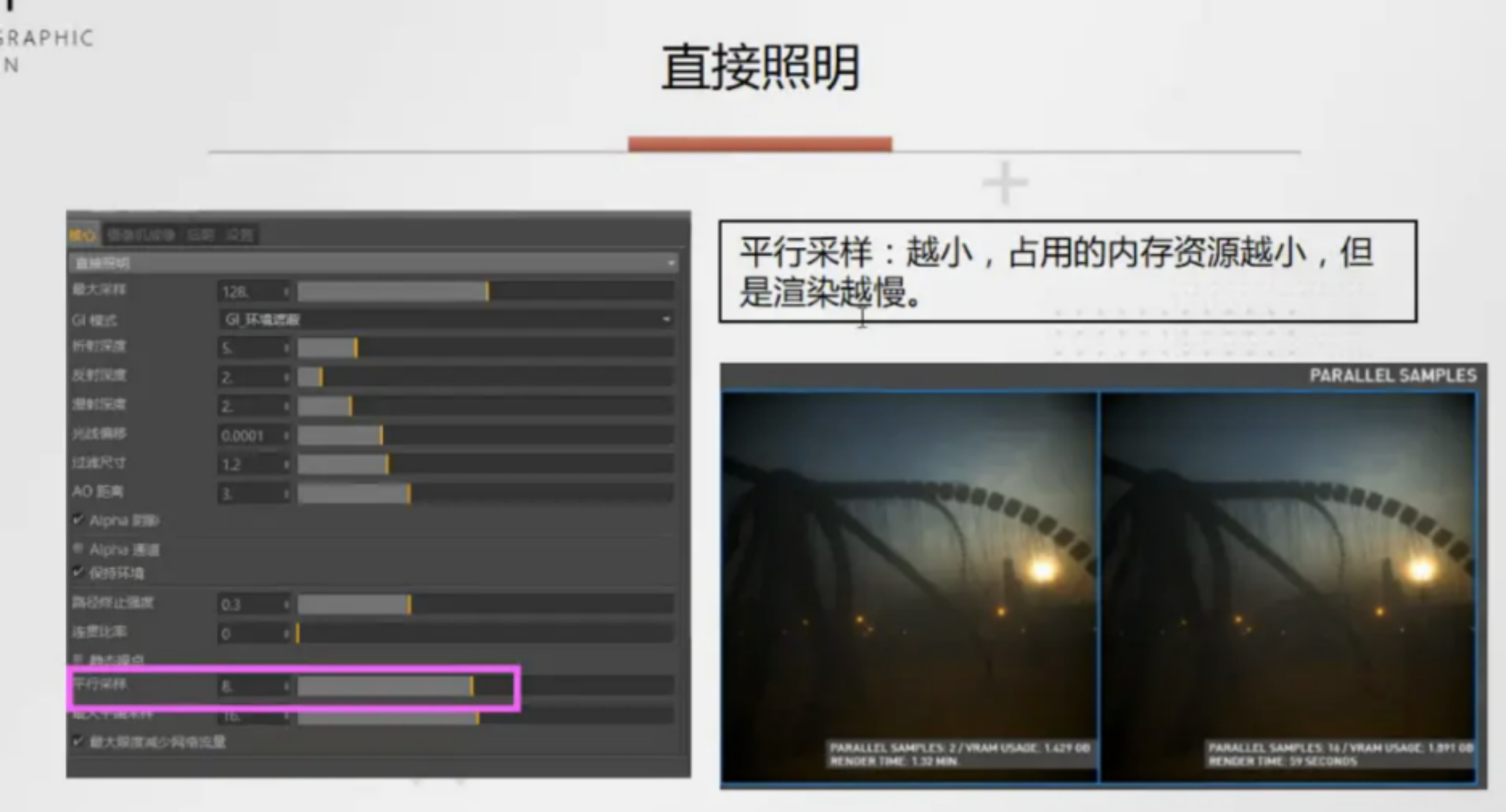

15、Parallel Samples(平行采样)：控制并行计算的采样数量。数值越小占用内存越小，渲染越慢；如果显卡较好可以调高数值，提高渲染速度。

16、Maximum Tile Samples(最大平铺采样)：

17、Minimize Net Traffic(减少网络流量)：

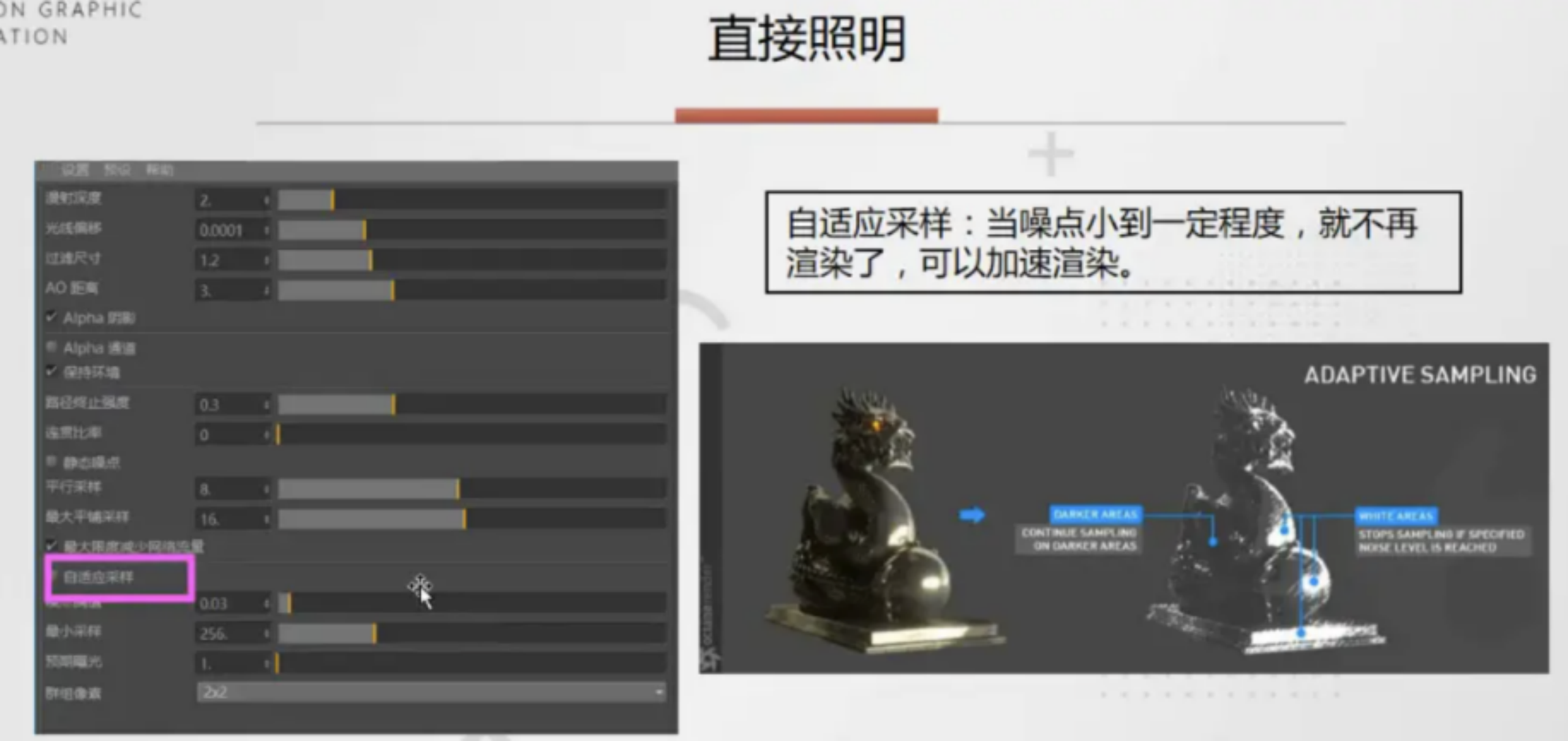

18、Adaptive samping(自适应采样)：一定要勾选，不然就是全图一直无差别计算。当噪点小到一定程度就不再渲染，可以加速渲染。

19、Nosue threshold(噪点阈值)：

20、Min.samples(每分钟采样)：

21、Expected exposure(预期曝光)：

22、Group pixels(抗锯齿)：



【参数-Pathtracing(路径追踪)】

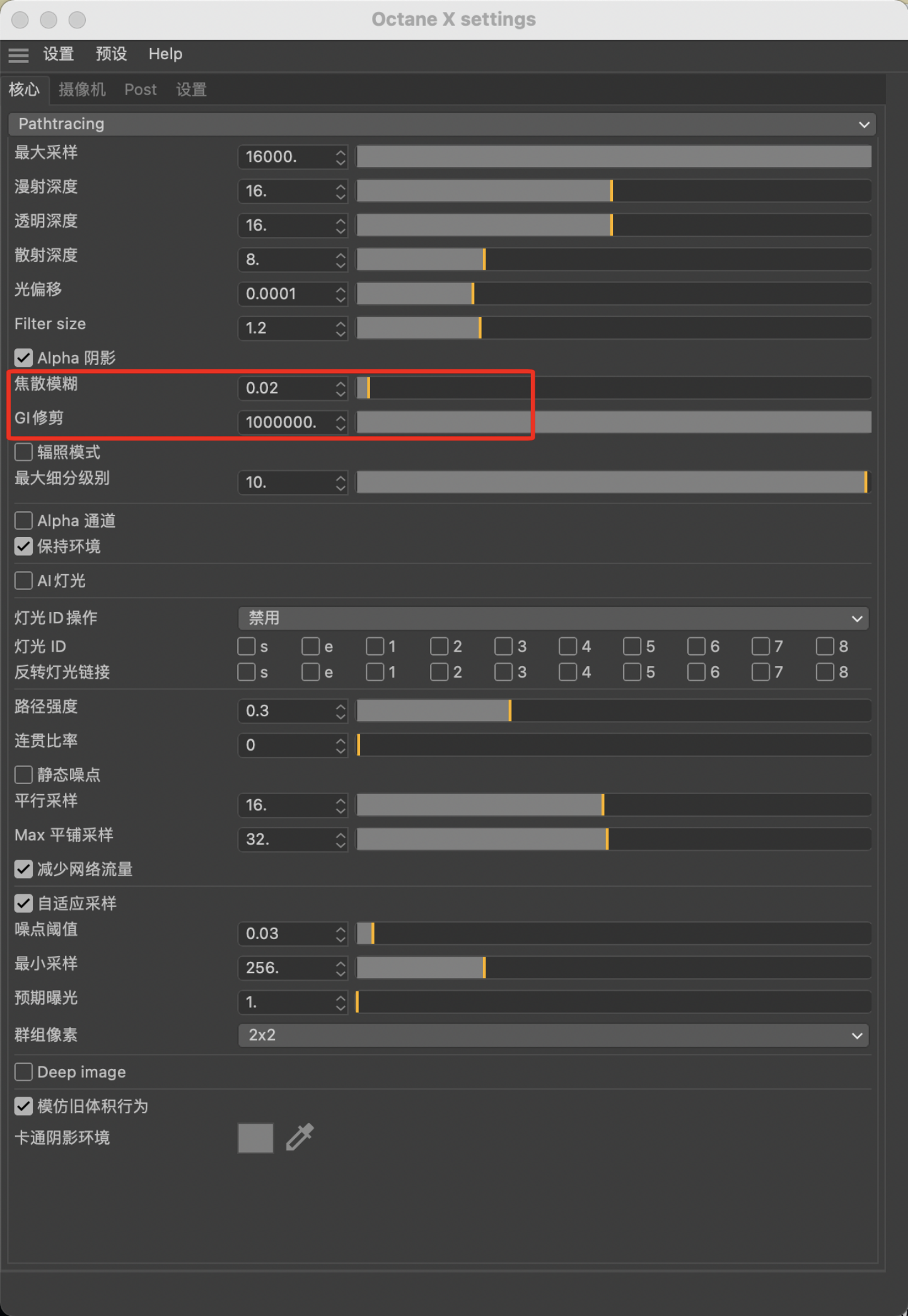

Pathtracing(路径追踪)是基于物理的渲染引擎。Pathtracing(路径追踪)比Direct Lighting(直接照明)多了Caustic blur(焦散模糊)和GI clamp(GI全局光照 修剪)两项，少了AO Distance(AO距离)一项。

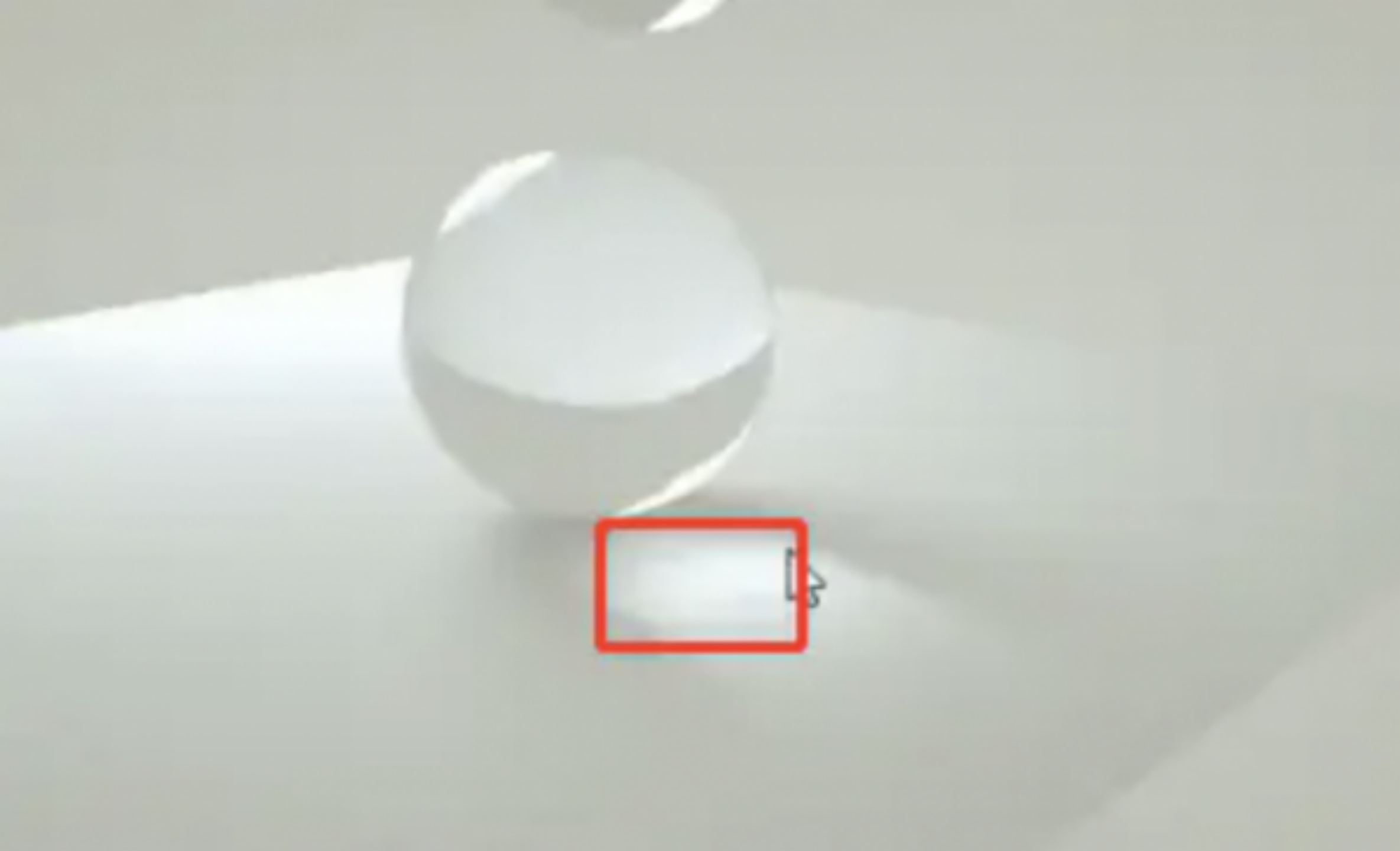

(#焦散俗称水光，波光粼粼即指焦散现象；当光线穿过一个透明物体时，由于对象表面的不平整，使得光线折射并没有平行发生，而出现漫折射，投影表面出现光子分散现象。) 数焦散模糊调成0.3；GI修剪调成1；自适应采样勾选，可以解决渲染玻璃缓慢的情况。

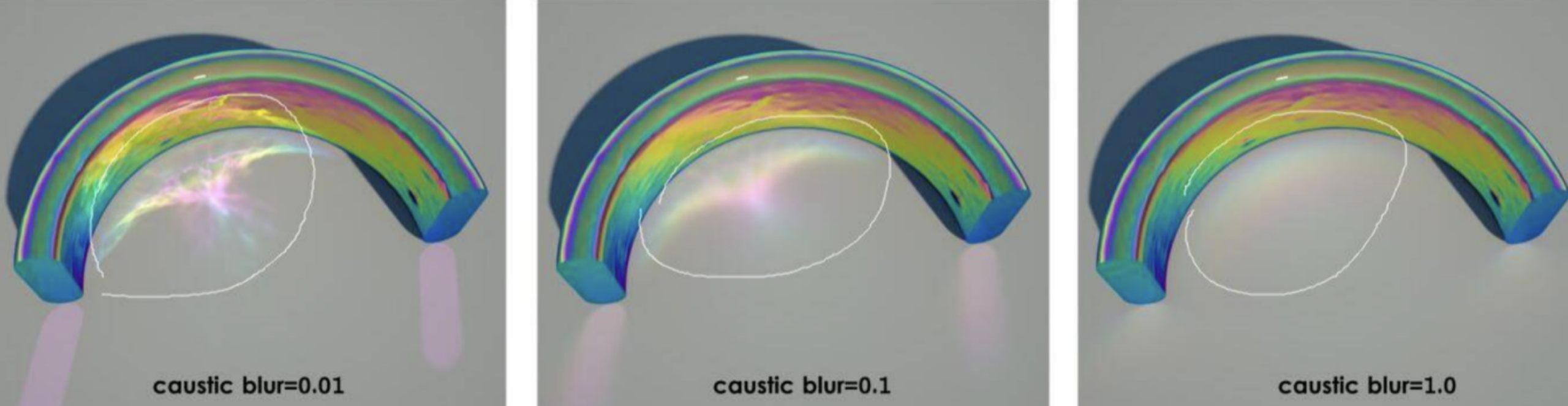

23、Caustic blur(焦散模糊)：模糊出焦散，以减少噪点。

24、GI clamp(GI全局光照修剪)：修剪高光，以减少光斑噪点。



【参数-PMC】

PMC渲染引擎是为GPU编写的自定义无偏差的内核，可以解决复杂的焦散和照明。PMC模式渲染品质最好，但渲染时间很长。因此不建议使用。

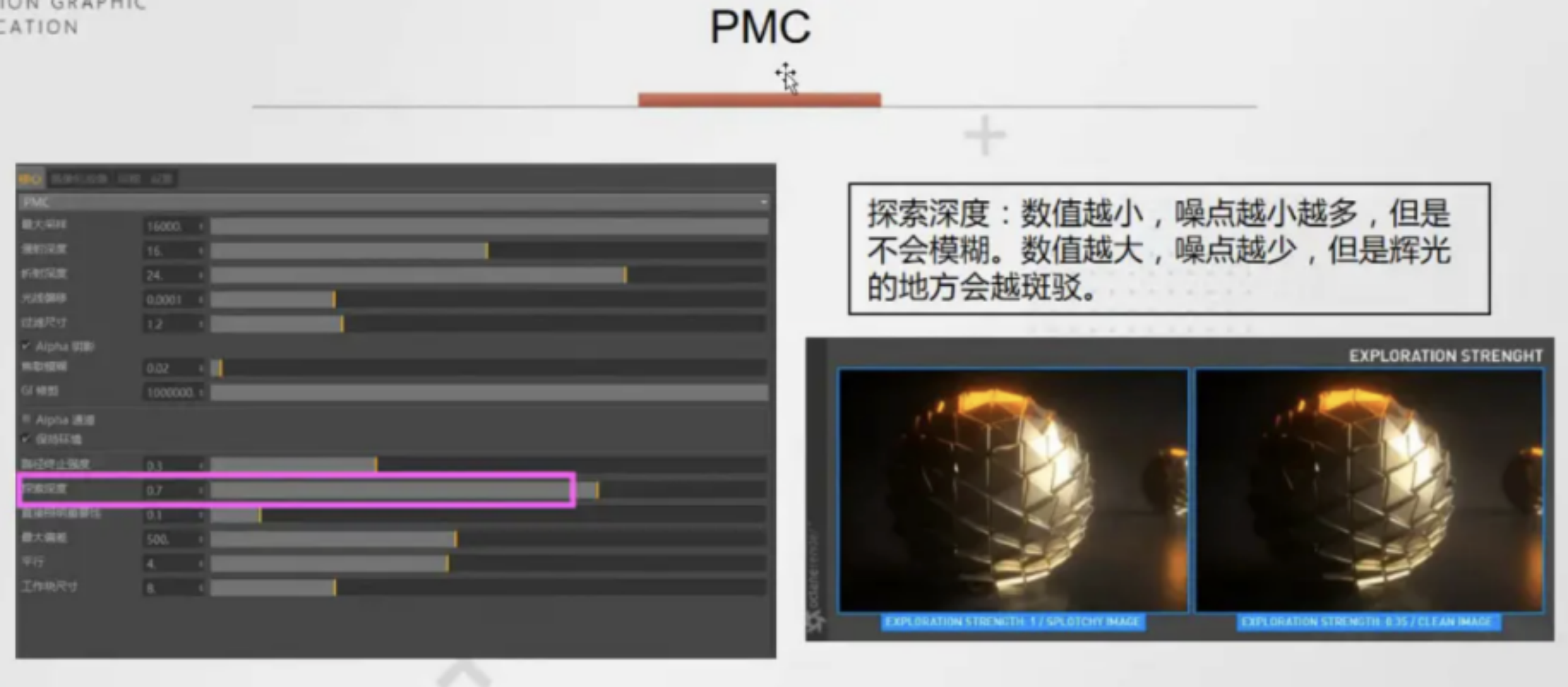

25、Exploration Strength(探索深度)：控制渲染内核对光线路径计算的周期。数值越小，噪点越小越多，不会模糊；数值越大，噪点越少，辉光处会越斑驳。

26、Durect Light Importance(直接照明重要性)：它会让内核更加关注间接照明区域的渲染。(例如：想象阳光透过窗户，在地板上创造一个亮点/直接照明，而这个亮点的周边区域会被间接照明影响。a如果Durect Light Importance(直接照明重要性)是1：内核会对这个区域进行大量的采样，使它很快变得干净；b如果Durect Light Importance(直接照明重要性)降低：内核会减少该区域的采样，并将注意力更多地集中在那些需要渲染的复杂区域上。)

27、Max Rejects(最大偏差)：控制渲染的偏差。数值越低，渲染结果偏差越大，渲染时间短。

28、Parallelism(平行采样)：减少被调查的采样的数量。以使因果关系出现得更早，但会牺牲一些性能。

29、Work Chunk Size(工作区块大小)：控制每个内核运行的工作区块(每个512K采样样本)的数量。增加这个值会增加系统的内存需求，但不会影响内存使用，可以增加渲染速度。

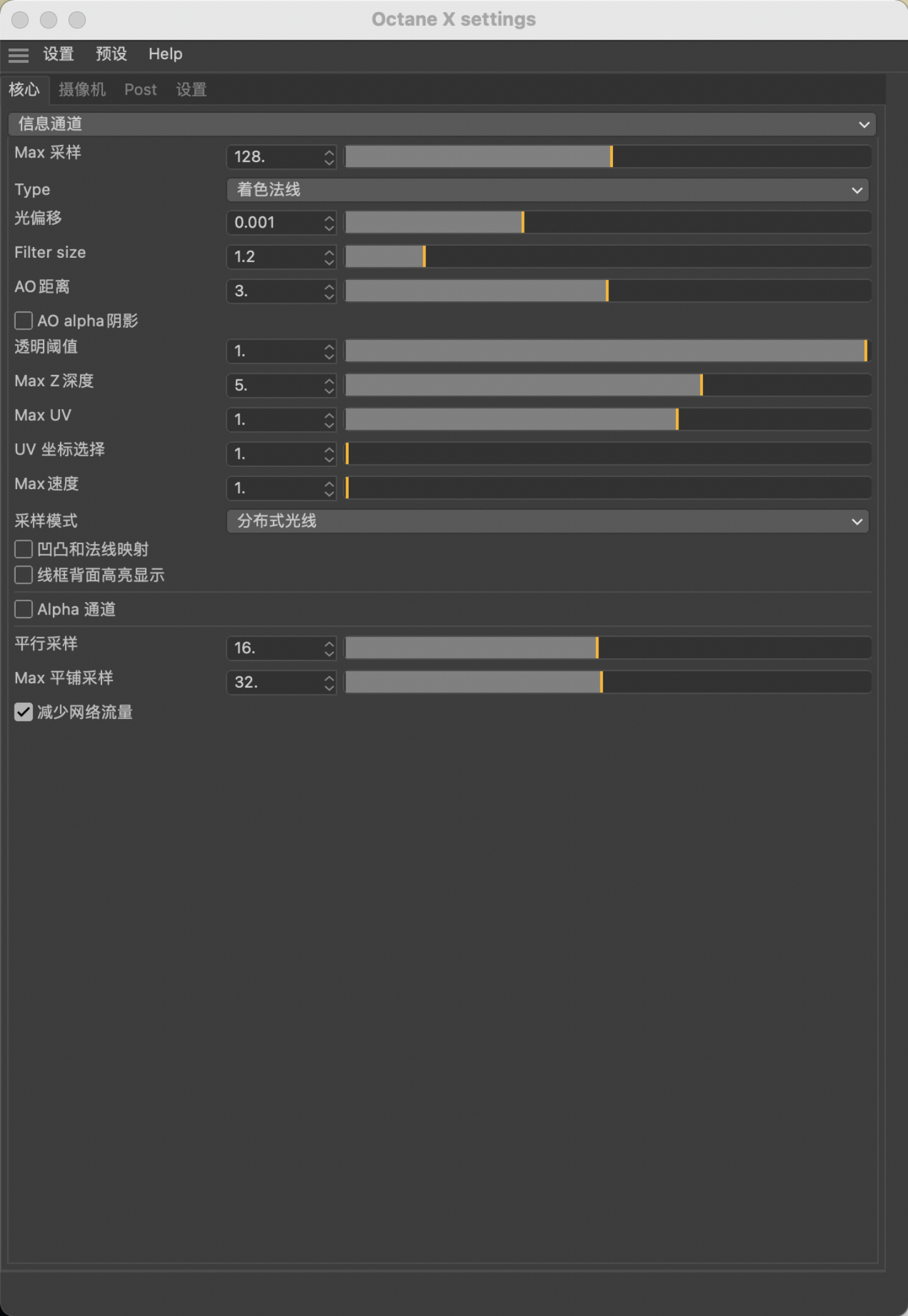

【参数-Info Channels(信息通道)】

Info Channels(信息通道)使用渲染各种通道的。使用Info Channerls(信息通道)在可以看到环境的场景中，应该启用alpha通道。

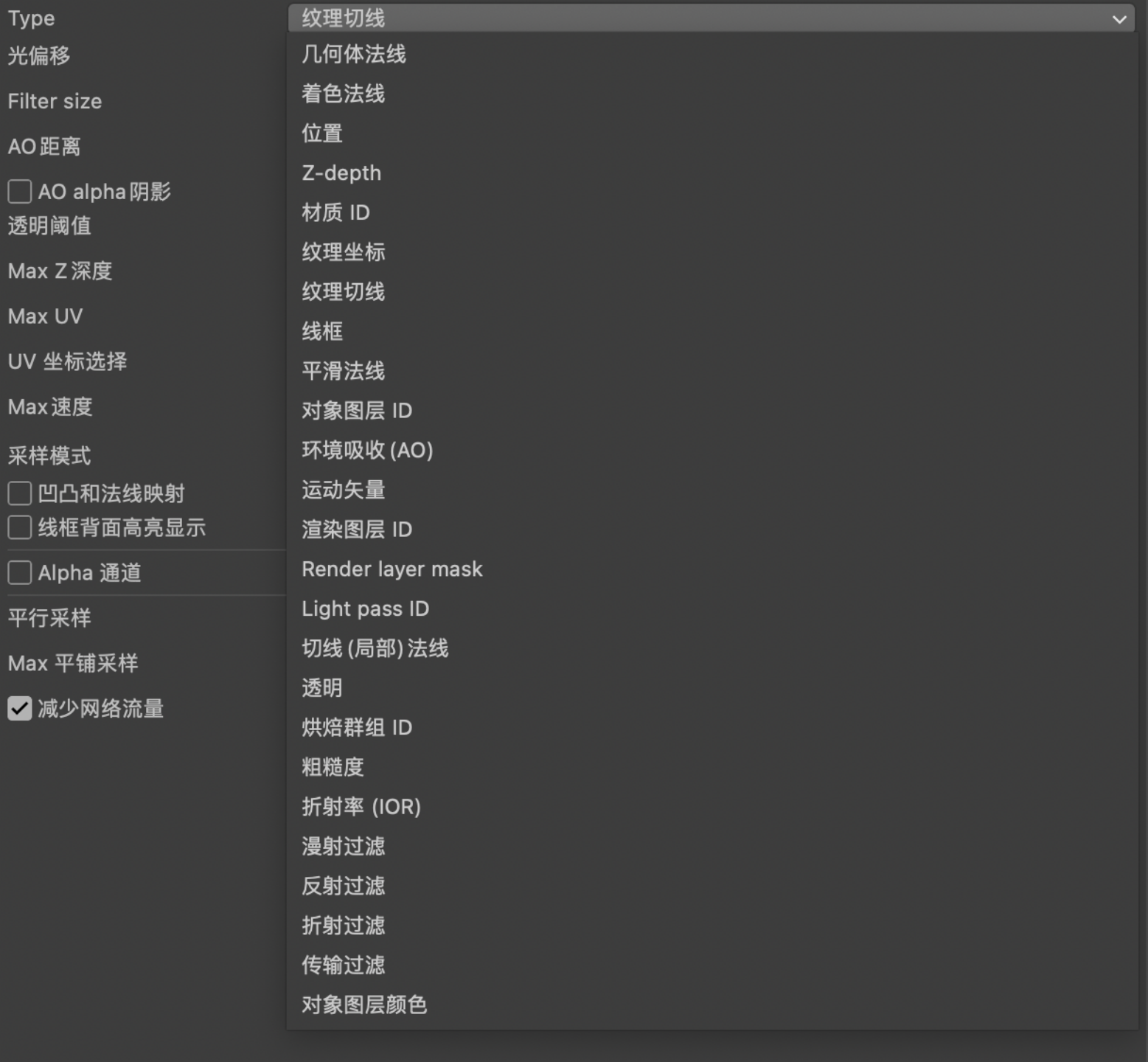

1、Type(类型)中的选项：

        A、Geometric normals(几何法线)：向量垂直于网格的三角形面。

        B、Interpolated Vertex Normals(插值顶点法线)：类似于着色/阴影法线预置，但也严格根据网格中实际数据提供的顶点法线计算阴影。这使得在阴影中可见的填充顶点导致来有缺陷的法线。

        C、Shading normals(着色/阴影法线)：用于遮阳的内插法线。这并没有考虑对象的凹凸贴图，对于不光滑的物体，和几何法线一样。

        D、Position(位置/坐标)：第一个交点的位置/坐标。

        E、Z-depth(Z-深度)：相交点与相机之间的距离，与视图向量平行。

        F、Material ID(材质ID)：每一中材料的ID标识都可以设置成单独的颜色。

        G、Texture Coordinates(纹理坐标)：

        H、Tangent Vector(切向量/纹理切线)：显示表面的UV坐标，这只对导出脚本的作者有用。

        I、Wireframe(线框)：显示网格的边缘、顶点和表面。

2、Filter Size(过滤大小)：为渲染过滤器设置像素大小，可以改进渲染中的混叠工件。如果过滤器设置太高，图像会变得模糊。

3、Maximun Z-Depth(最大Z-深度)：给出可以显示的最大Z深度。

4、MAX UV(坐标最大值)：给出可以显示纹理坐标的最大值。

5、UV Coordinate Selection(UV坐标选择)：确定使用哪一组UV坐标。

6、Maxmum Speed(最大速度)：速度被映射到运动矢量通道的最大强度。(值为1:表示在快门时间间隔内的最大移动1屏宽度：a在“实时查看器”窗口中，信息通道的输出被缩放以得到大约在0-1之间的值。除了min-display(最小显示)示例和gamma(伽马)之外，所有的音调映射设置都被忽略。在Z-depth(Z深度)中启用曝光并将显示被映射到白色的值。在启用tonemapping(色调映射)时，通过render()传递获得相同的输出是可能的；b为了显示，这些值被缩放得到大约在0-1之间的值。除了min-display-samples(最小显示样本数)和gamma(伽马)之外，所有音调映射设置都被忽略，在Z-deth(Z深度)中启用曝光并将显示被映射到白色的值。为了保存这些通道，应该使用untonemapped EXR(为映射EXR)。)

7、Sampling mode(采样模式)：默认选择Distrbuted ray tracing(分布式射线跟踪)：选择显示分布式射线追踪，即如果启用，运动模糊和DOF被取样。

8、Bump and Normal Mapping(凹凸和法线映射)：选择显示或不显示凹凸和法线地图。

9、Wireframe Backface Highlighting(线框背面高亮显示)：选择在线框通道中突出背景。

10、Alpha Channel(alpha通道)：此选项删除背景并将其呈现为透明(零alpha)。如果用户想要将渲染图像组合到另一图像上，而不希望显示背景，那么这个很有用。

11、 Maximum Samples(最大限定采样)：这将在呈现进程停止前设置每个像素的最大样本数目。每个像素的样本数目越高，渲染得越干净。对于一个好的渲染，每个像素需要多少个样本是没有规则的。

12、Ray Epsilon(射线/减少网络流量)：射线是抵消新射线的距离，所以它们与原始几何不相交。这个值应该作为默认值保留。

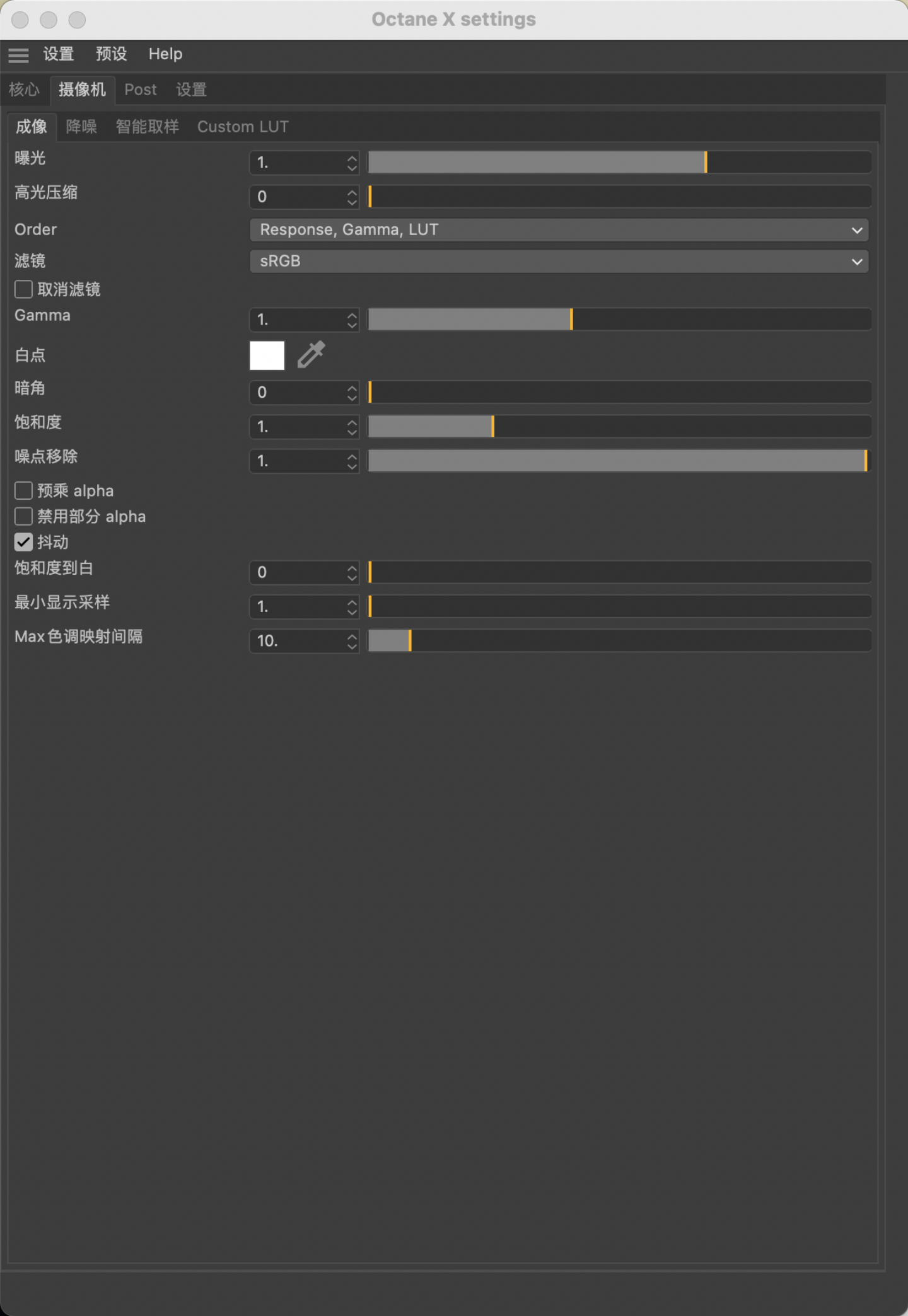

【参数-Camers Imager Settings(摄像机成像)】

Camera Imager Settings(摄像机成像设置)可设置Octane渲染器的摄像机(包含OC摄像机标签的摄像机)。并且这些摄像机是被激活的才会生效。



1、Exposure(曝光)：可以控制场景的明暗度。

2、Highlight Compression(高光压缩)：这可以通过压缩和减少对比度来减少消耗。

3、Order(顺序)：

4、Response(响应/滤镜)：可以选择相机相应的滤镜渲染。

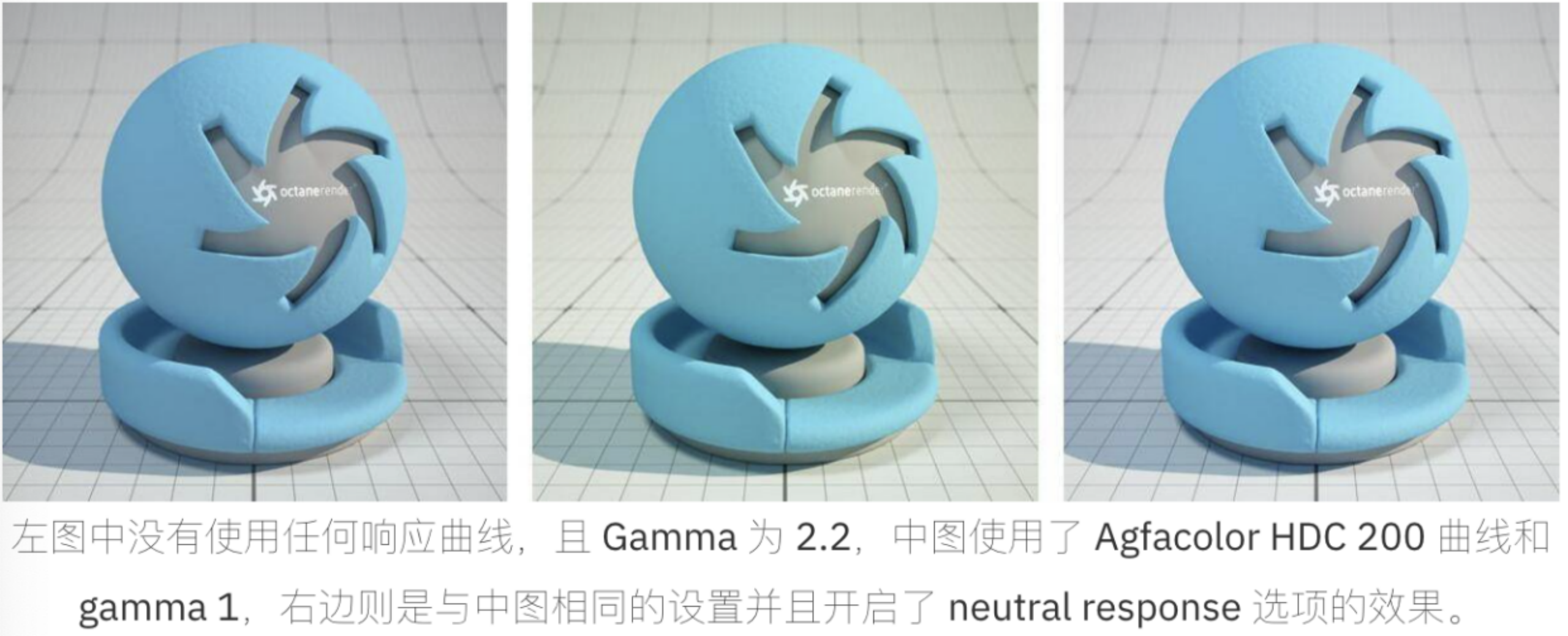

5、Neutral response(中性响应/取消滤镜)：勾选，则相机响应/滤镜不再着色渲染结果。

6、Gamma(伽马)：调整渲染的伽马值(近似亮度和对比度)，并控制图像的整体亮度。没有正确校正的图像要么是漂白要么是太暗，改变伽马校正量不仅改变亮度，也改变红到绿到蓝的比率。

7、White Point(白点)：这允许用户指定用于调整颜色的颜色，以产生和模拟不同光源在整个图像中产生的相对温度。白点默认为白色，作为白平衡，有助于实现嘴精确的颜色。

8、Vignetting(暗角)：增加渲染四角的暗度。用得少，可以大大增加渲染的真实性；也可以后期在PS做出这种效果。

9、Saturation(饱和度)：调整渲染色彩的饱和度。

10、Hot Pixel Removal(热像素去除/噪点移除)：在渲染过程中，使用了热像素去除滑块来移除明亮的像素(萤火虫)。虽然许多像素可以在渲染允许的情况下出现，但热像素移除功能允许在每个像素的较低的样本中移除明亮的像素。

11、Gamma Before Response(伽马提前响应)：勾选，将在相机反应前应用伽马射线。这在技术上是不正确的。

12、Pre-multiplied Alpha(预乘alpha)：勾选，可以通过像素颜色增加输出像素的透明度值。

13、Dithering(抖动)：增加随机噪点，清除干净图像中的条带。

14、Saturate To White(光源变白/饱和度到白)：当太阳太亮时，它会产生五彩反射。增加这个值会使颜色变白。这也适用于所有光源。渲染的完全饱和部分可以用这个选项被推向纯白色。这有助于避免由于过于明亮的光源造成的大面积完全饱和的颜色(例如：非常明亮的彩色发射器或反射阳光的颜色表面)。

15、Min Display Samples(最小显示采样)：这是在显示图像之前计算的最小值。该特性可以大大降低导航时的噪点，对实时演练有用。在使用多个GPU时，建议将此值设置为用于呈现的可用GPU的倍数(例如：用4个GPU进行呈现时，则将此值设置为4或8)。

16、Maximum Tonemap Interval(最大色调映射间隔)：使用Tonemap图像算法的最大时间间隔。

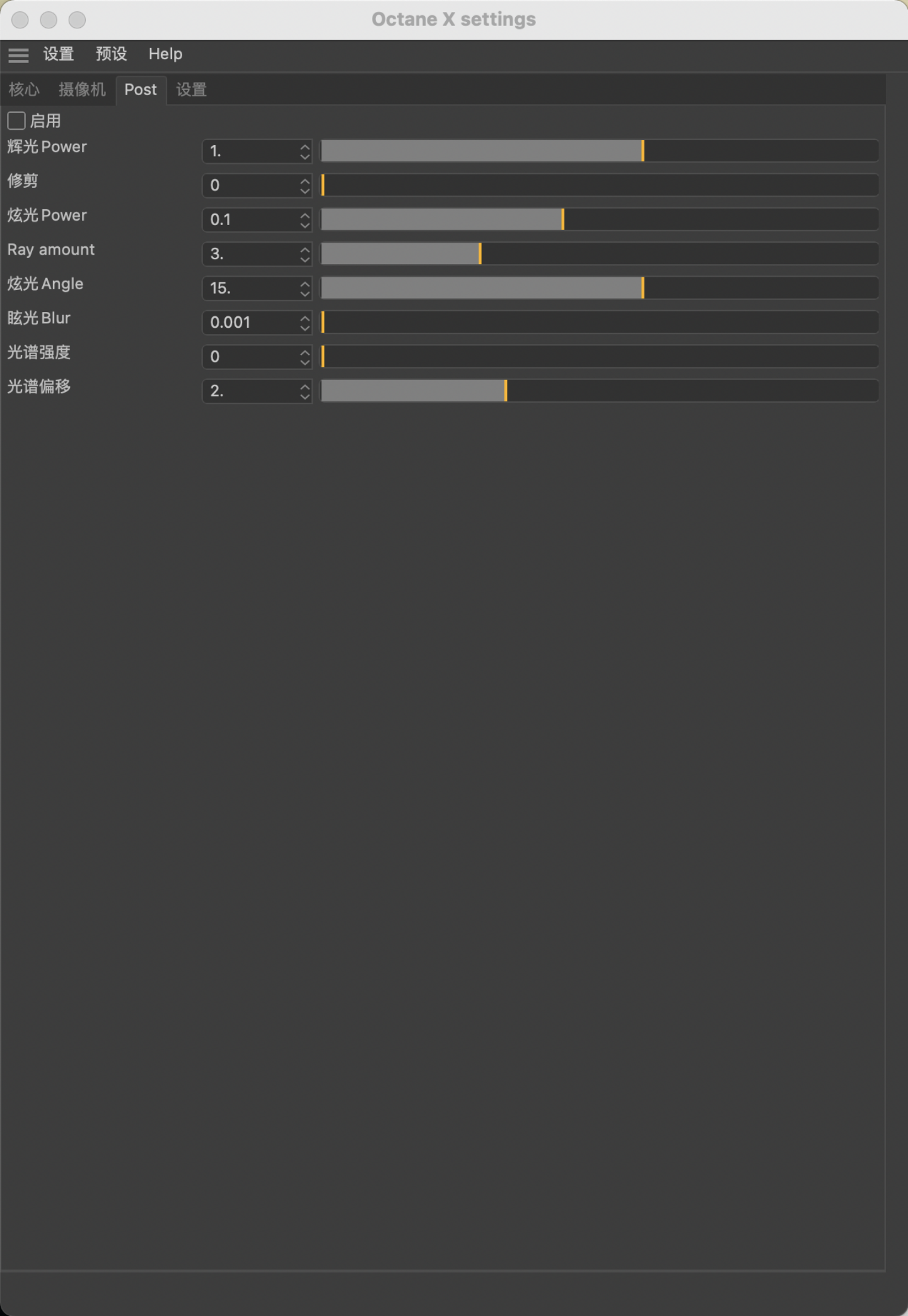

【参数-Post/Postprocessing(渲染后期处理)】

POST全称为Postprocessing(渲染后期处理)，可以制造一些渲染气氛，比如辉光、炫光效果。



1、Enable(启用)：开启后期处理。

2、Bloom Power(辉光强度)：

3、Trim(修剪)：

4、Glare Power(炫光强度)：

5、Ray Amount(炫光射线数量)：

6、Glare Angle(炫光方向)：取值范围(-90到90)，垂直角度为0。

7、Glare Blur(炫光模糊)：

8、Spectral Intensity(光谱强度)：影响服饰能的强度或亮度。

9、Spectral Shift(光谱效应)：类似于多普勒效应。(多普勒效应是为了纪念克里斯琴·多普勒·约翰(Doppler Christian Johann)而命名的，他于1842年首先提出这一理论。主要内容：物体辐射的波长因为波源和观测者的相对运动而产生变化。在运动的波源前面，波被压缩，波长变得较短，频率变得较高(蓝移blue shift)。多普勒频移：当运动在波源后面时，会产生相反的效应。波长变得较长，频率变得较低(红移red shift)。)



【参数-Other Settings(其他设置)】

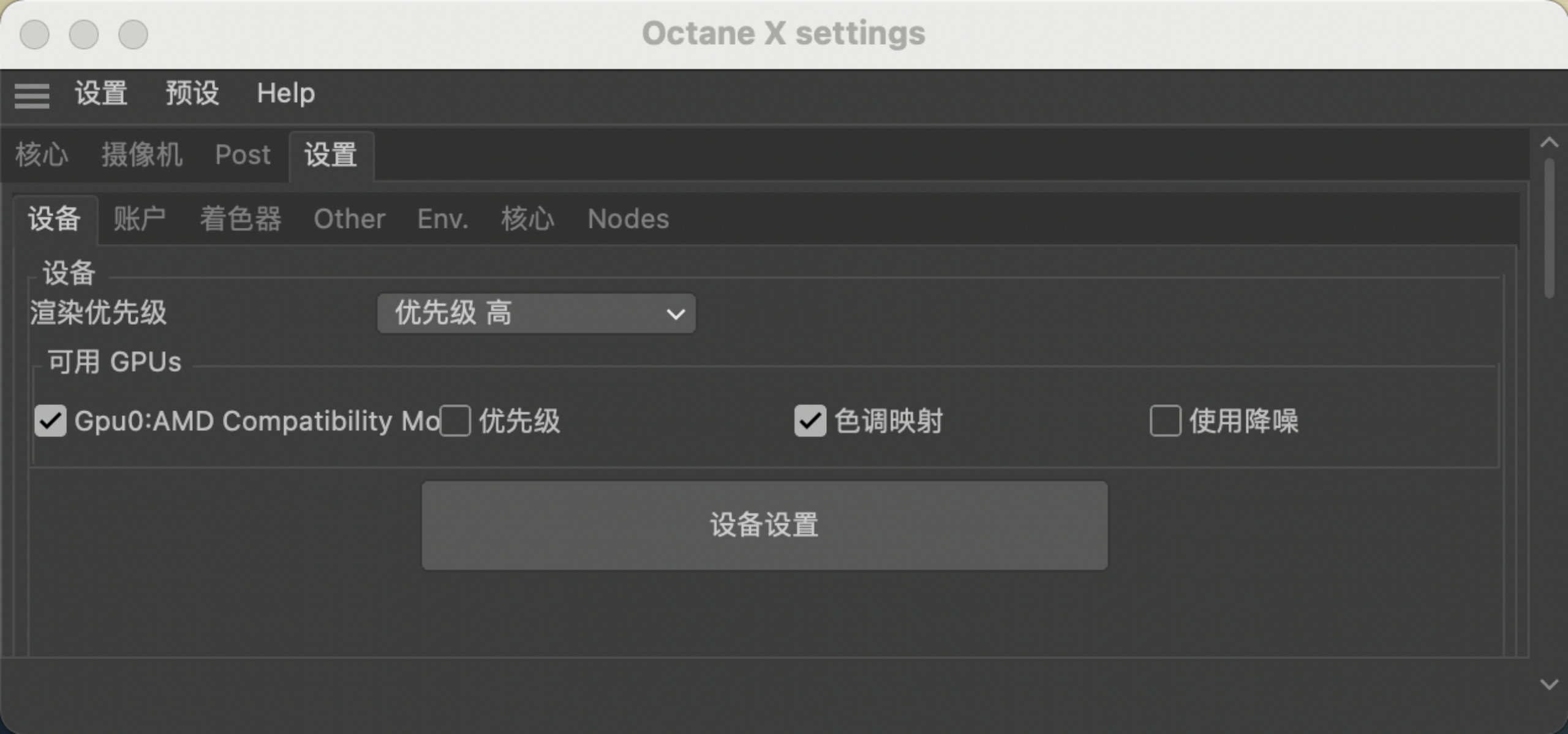

1、Devices(设备)：渲染设备，主要针对GPU设置。由于Octane是基于GPU运算的渲染器，在这里会列出电脑上已经安装好的显卡GPU，你可以选择多个GPU协同工作以提高效率。

2、Render Priority(渲染优先级)：类似于任务管理器的CPU优先级。(注意GPU的使用：Octane插件需要支持NVIDIA Cuda的显卡才能工作，也就是N卡)

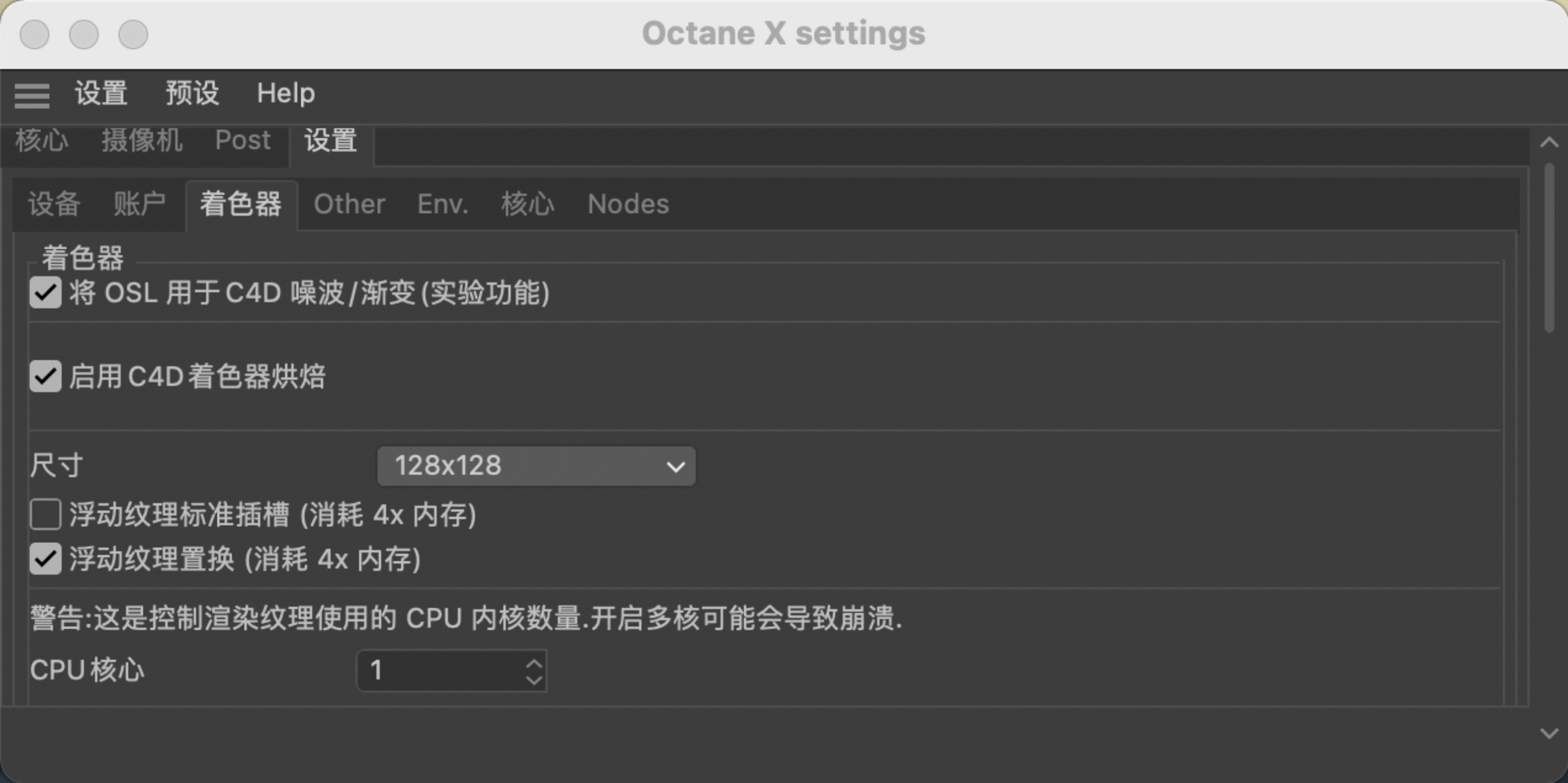

3、C4D shader(C4D着色器)：对原生材质的支持，Octane会尝试将C4D材质转换为图像，并以图像处理。

4、Render size(纹理尺寸)：修改烘焙纹理的分辨率。值越大消耗越小，成像效果越好。

5、Float texture for standare slots(浮点材质计算应用于标准槽)：消耗4倍的内存。

6、Float texture for displacement(浮点材质计算应用于置换)：消耗4倍的内存。

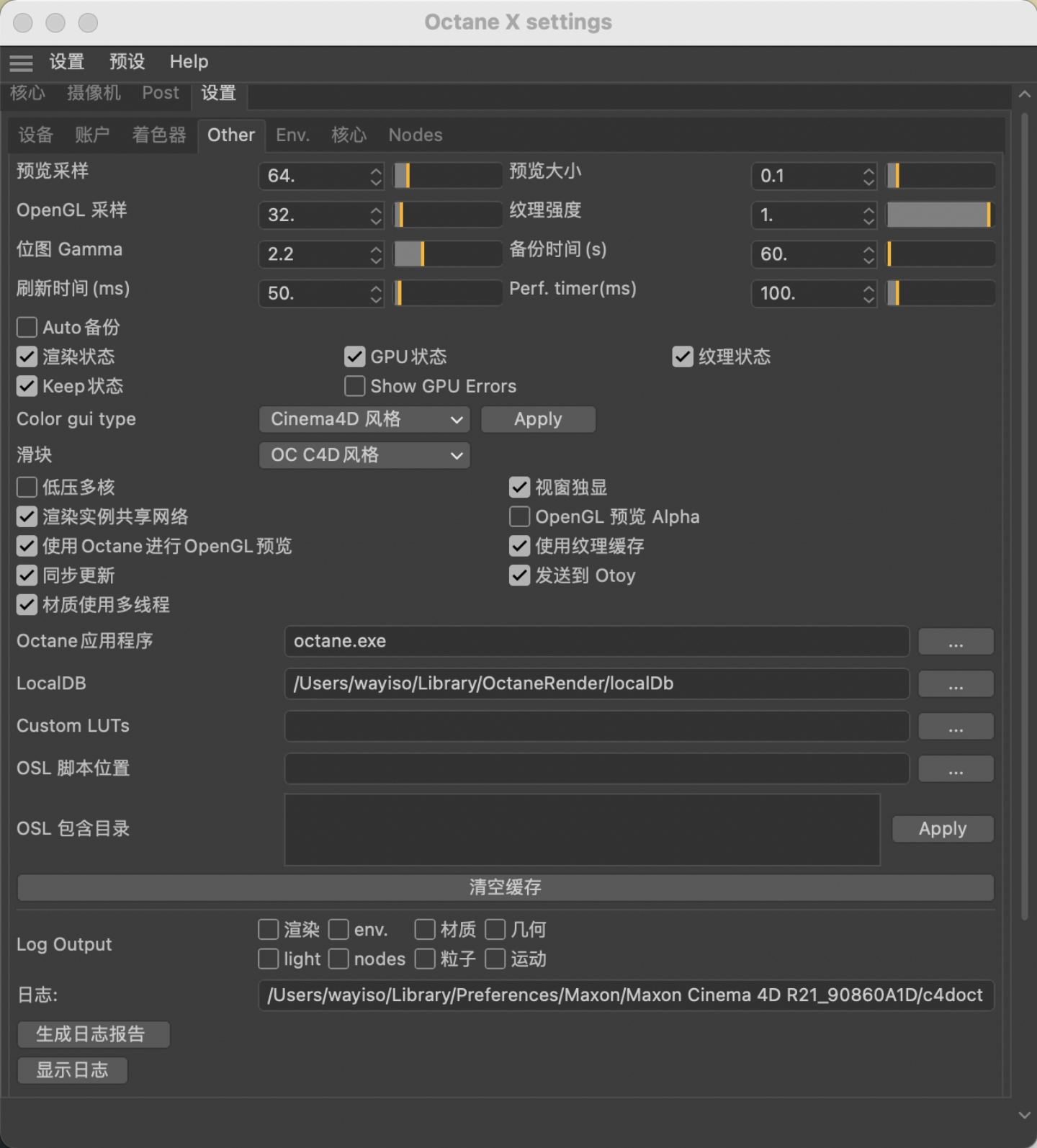

7、CPU cores(CPU核心)：多核心CPU渲染，对渲染着色器来说是不太安全的，容易导致软件崩溃。



8、Preview samples(预览采样)：

9、Preview size(预览尺寸)：

10、Opengl samples(Opengl采样)：

11、Texture power(纹理强度)：默认Xbitmap(C4D标准图像)输出的强度。“1”是固体(白色)，“0.9”是透明的不透明度图像。

12、Xbitmap gamma(位图伽马)：标准纹理的伽马值。

13、Auto backup(自动备份)：Live Viewer实时渲染自动保存功能。

14、Backup time(备份时间)：自动备份周期。

15、LV refresh time(ms)：Live Viewer实时渲染窗口刷新时间。

16、Performance time(ms)：性能时间。

17、Render Stats(渲染信息)：

18、GPU Stats(GPU信息)：名称、计算模型、温度、使用信息。

19、Texture Stats(纹理信息)：

20、Keep stats()：渲染结束后，在屏幕上保持统计信息。

21、Show Cuda Erroes()：显示Cuda错误。

22、Color gui type()：Live Viewer界面样式。

23、Slider type()：滑块样式。

24、MultiCore(多核)：

25、Use Viewport Solo()：独立显示接口。

26、Shaared mesh for render instances：呈现实例的共享网络。

27、Alpha for Opengl previews：使用Opengl生成Alpha预览。

28、Use octane for opengl previews：使用Opengl生成预览材质。

29、Use texture caching：使用纹理缓存。

30、Synchronization on geo. Updates(地理上的同步更新)：对于WIN开启效果最好，对于OS X最好关闭，避免在多视图模式上出现viewport(视图)故障。

31、Allow to send renderstats Otoy：允许将渲染信息发送给官网。

32、Materials using multithreading：材质使用多线程。

33、Octane application(Octane应用程序)：渲染器主程序。

34、LocalDB(本地材质库)：

35、Log Output(输出日志)：

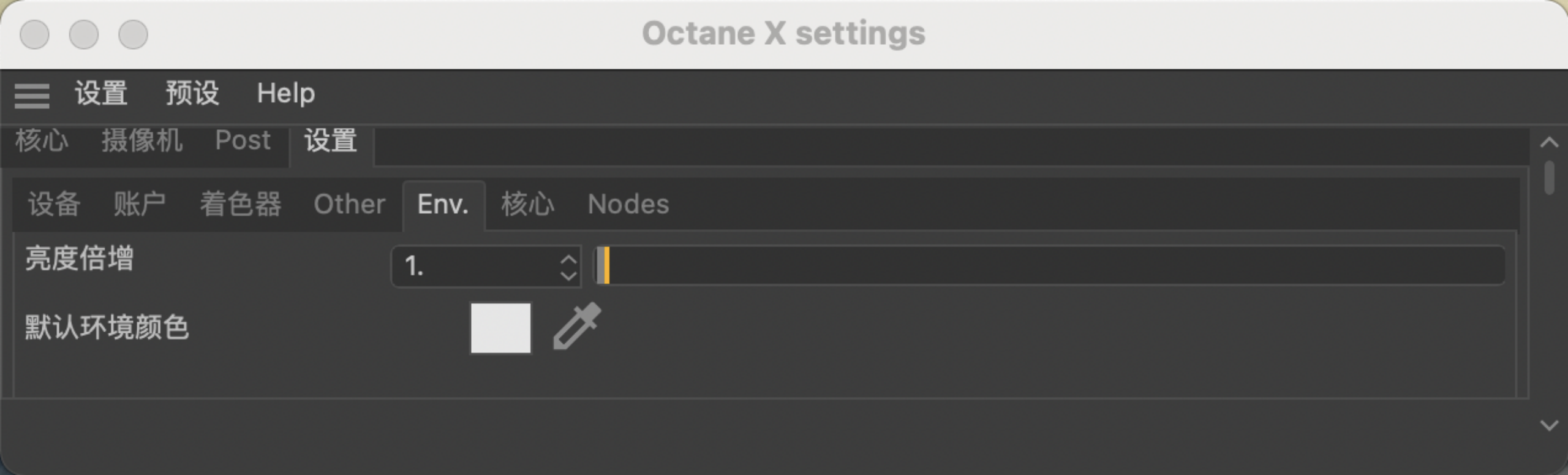

36、Env.-Environment(环境设置)：

37、Luminance mult(亮度)：可以调整环境的亮度。

38、Env. Color(环境颜色)：可以调整环境的背景颜色。

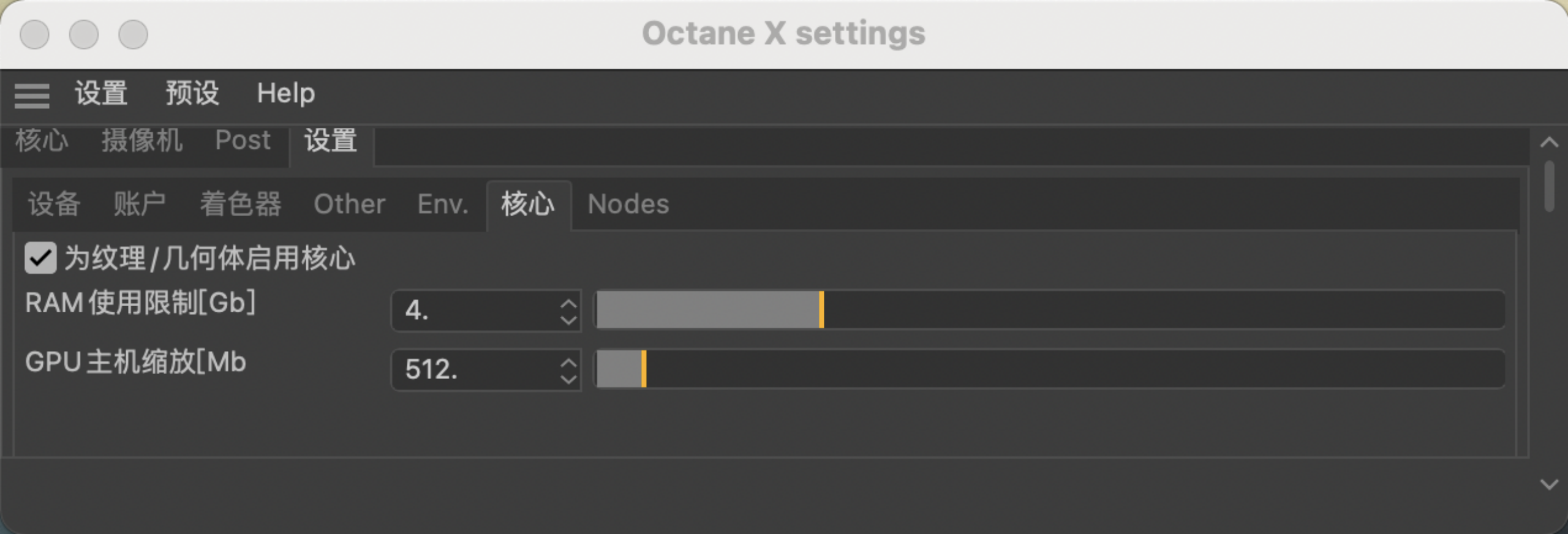

39、Out-of-core(显卡内核)：

40、Enable out of core textures：为纹理启用内核。

41、RAM usage limit[GB](RAM使用限制)：内存使用限制。

42、GPU head room[MB](GPU头部空间)：

注意：这边的设置仅用于纹理，而不是几何图形或渲染缓冲区；如果有必要，渲染器可以自动使用系统RAM来呈现缓冲区。

内核之外的纹理也有另一个限制：它们必须存储在有限的非可切换内存中。因此，当主机内存被使用于内核外纹理时，由于系统无法为其他进程腾出空间，会发生不好的事情。

由于内核内存是在GPU之间共享的，所以用户在使用内核纹理时也不能打开或关闭设备。用户可以通过应用程序首选项启用和配置核心内存系统。

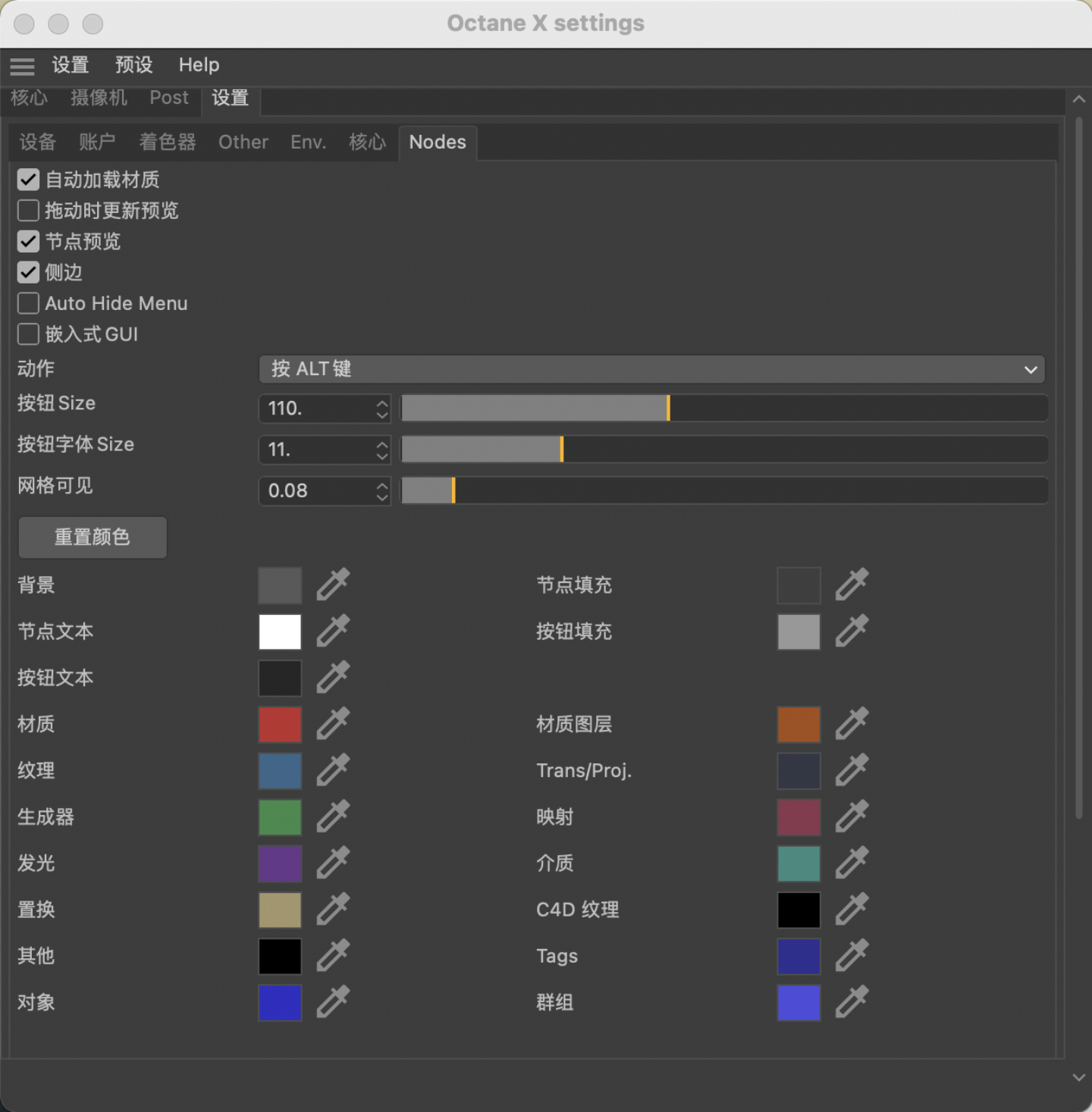

43、Nodes:节点设置

44、Auto Load Materials(自动加载材质)：

45、Uodate Previews on drag(拖动时更新预览):

46、Node Previews(节点预览):

47、Side Menu(滑动菜单)：

48、Auto Hide Menu(自动隐藏菜单)：

49、Gesture(动作/手势)：按ALT键。

最后是节点颜色设置。
