保利博纳电影发行公司片头--石头与琉璃质感的表现

本文最初是N年前写给CG杂志的一篇稿子，后来由于我将其贴到了我当时的个人网站上，被很多CG爱好者转载。可惜因为无暇打理自己的网站，空间域名也到期，就关掉了。现在正好有这么一个空间可以发些东西。就再把它贴上来了。由于已经是多年前的文章，难免会有部分内容显得有些陈旧，也由于文章太久远我懒得再做修改，大家权且作为参考即可

                                                                                                                Daysview Digital Image
                                                                                                                                       -carmack

原文：



石头材质

    与以往项目不同的是，这个片头不是在电视，而是在影院播放的，所以要求片子渲染精度达到2K。

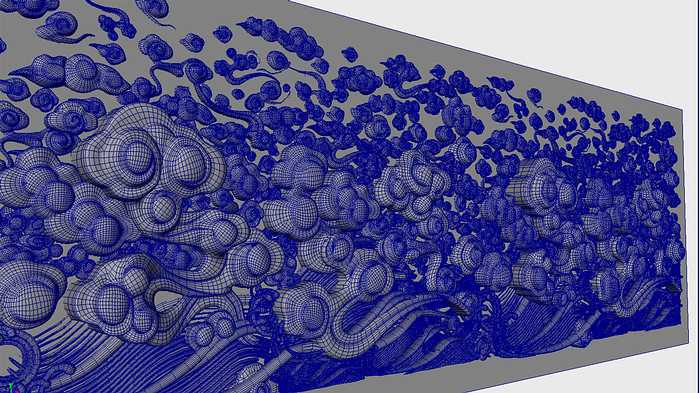

原始模型是用Polygon方式建立的。如图（01）。

   大家知道，通常多边形模型在赋材质前都要进行分UV的操作,UV分得不仔细就会造成贴图的拉伸。不过，像上图这样的模型恐怕没有人会愿意去给它分UV。而且，此次不止渲染尺寸大，镜头距模型也非常近。在这样的情况下，任何一点点的拉伸都会严重影响渲染的真实感。在这种情况下，似乎只有一种方案：使用3D程序纹理。3D程序纹理的特性是不依赖分UV就可以在模型上产生没有任何拉伸的纹理。同时，它的缺点也很明显：在某种意义上不够真实。那么，怎样才能使它看起来更真实一些呢。一个办法是建立多个不同的3D程序纹理，然后用layeredTexture将它们叠加在一起混合。在这个石头的材质中，我用了两个3D程序纹理：
solidFractal和cloud。另外，为了使整体的渲染效果多一些变化，我还对材质做了一些局部的做旧.关于做旧这个话题，我在2004年2月的《CG杂志》上有过一篇文章专门讨论过。方法略有不同，但思路一样。见图（02）

    首先我先在正视图渲染了一张场景的GI图片。这里说GI不太准确，其实是ambient occlusion，或简称AO。具体如何生成这张图，很多方法，比如用MAYA自带的Mental Ray；用新推出的MAYA外挂渲染器turtle。甚至大家常用的GI_Joe等等都可以。具体我这里用的是turtle(只是生成这张图时用的turtle，最后渲染依然是MAYA默认的渲染器)。生成此图时，我的参数开得不够高，一方面是考虑到速度会快一点。另一方面，参数开得不够高会导致算出来的图会有一些斑点污迹（见图02下半部分）。而这种污迹在这里其实正是求之不得的。如果太平滑了，反而会使效果缺乏真实感了。一举两得。那么，生成的这张图有什么具体用处呢？ 用来做遮罩!
    下面用一个简单的场景来说明它的用法。

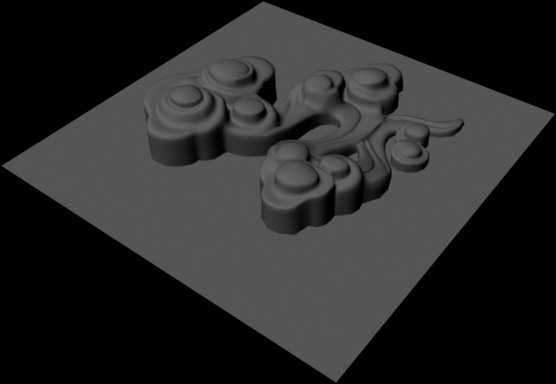

    图（03）所示，就是这个简单场景的默认渲染。

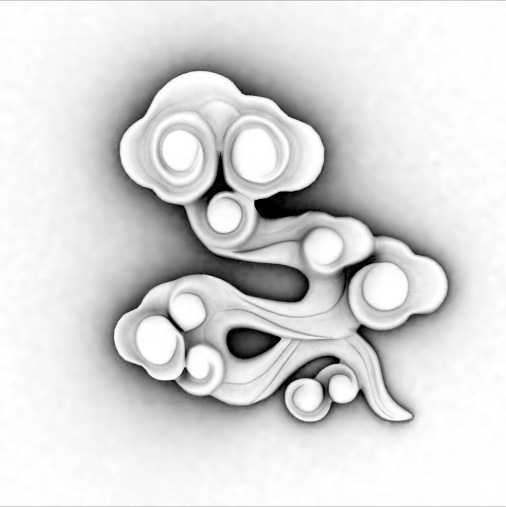

首先，按照前面所述，在正视图渲染一张AO图。如图（04）

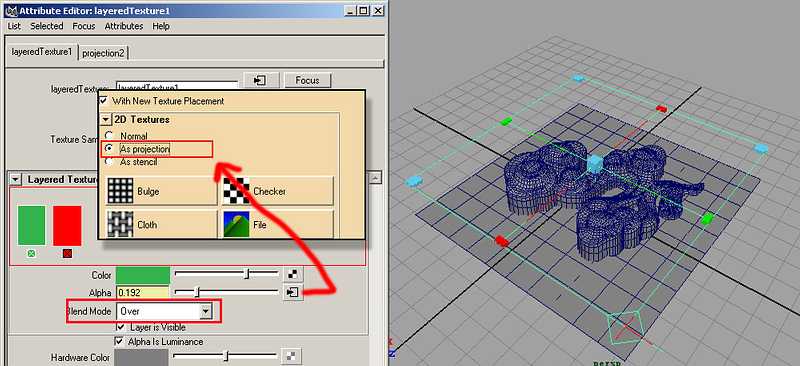

建立一个layeredTexture(层贴图），并连接到材质的Color属性.点击建立两个空层，分别改变它们的颜色为红色和绿色。如图(05)。

将刚才渲染的AO，贴在绿色层的Alpha属性上。注意，贴图的方式要选则投影方式，并且在方向上要与模型对整齐。渲染。效果如图（06）

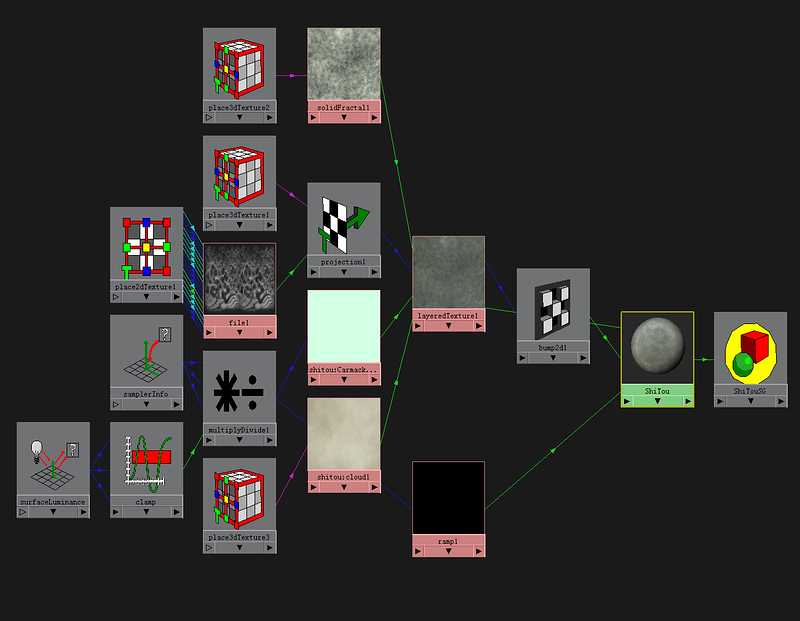

    现在，你已经看到效果了。我所做的其实就是用这张纹理做为红色层与绿色层的一个遮罩。那么，按照这个思路，只要分别把绿色与红色贴上相应的纹理，那么我们所要的效果也就出来了。图07是石头材质的节点网。

图08为完成的渲染图，图09为原始的1：1尺寸时的局部截图。大家可以清楚看到其中的细节。





琉璃材质

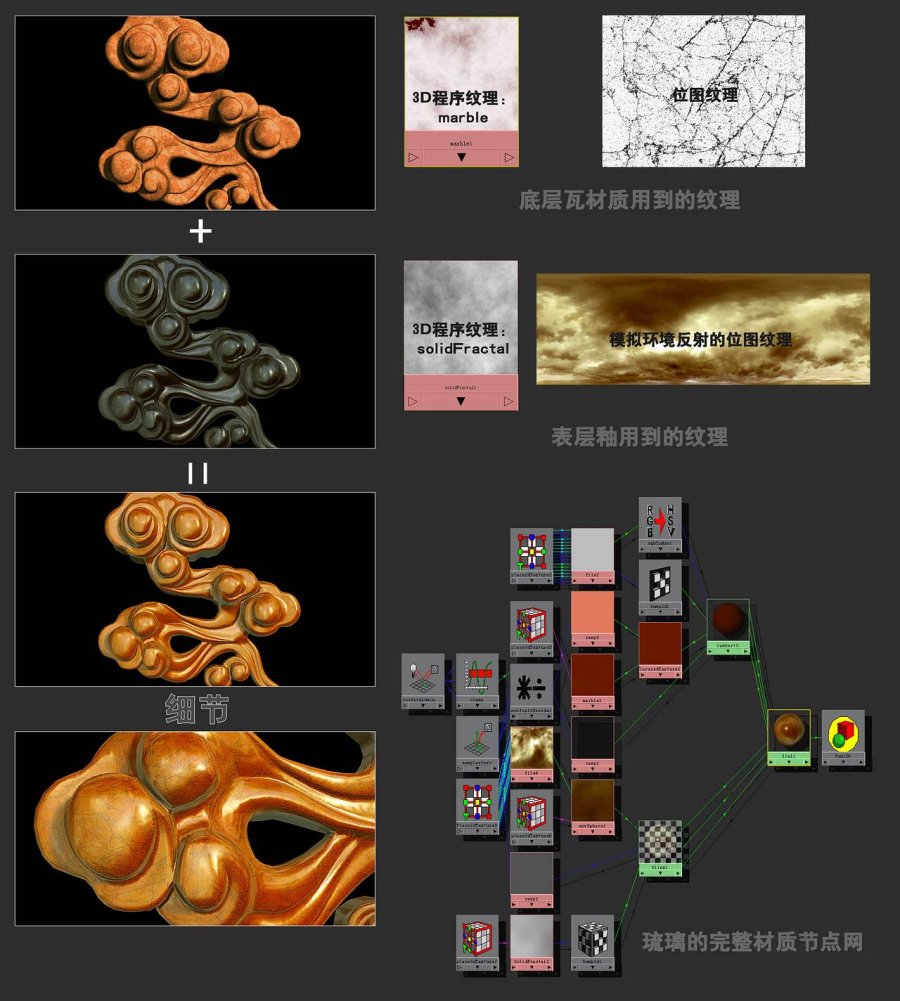

    通过观察及查找一些图片资料，基本上可以通过两层材质来制作琉璃，低层的瓦，和表层的釉。这看起来有些类似于通常制作车漆的方法。 我用了layeredShader(层材质），注意它与前面所用到的layeredTexture(层贴图）是不同的。底层的瓦用了lambert材质来表现。表层的釉使用了Blinn材质，由于这一层是透明的，所以将材质的Transparency值打得很高，几乎完全透明。只取它的高光和反射。用图更容易看得明白。如图10

值得注意的是，无论是上面的石头材质还是琉璃材质，在它们的节点网中都出现了一个小组合，我想有必要对其简单介绍一下，以使大家能更清晰的了解这两个材质节点网。

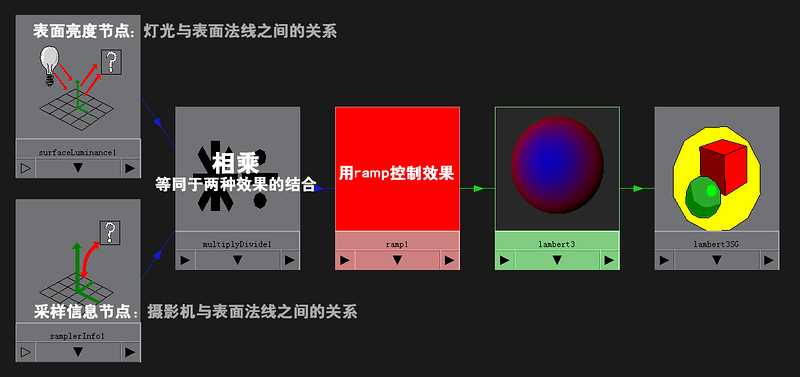

如果将这个小组合抽离出来，并简化成最简单的状态，则如图11所示。

samplerInfo:是MAYA材质系统中最常用的节点了，几乎每一个材质都会用到它。
surfaceLuminance:可能不如samplerInfo用得多，但也非常有用。
multiplyDivide:在这里的作用是将samplerInfo与surfaceLuminance的效果结合到一起。
ramp:再常用不过的程序纹理!

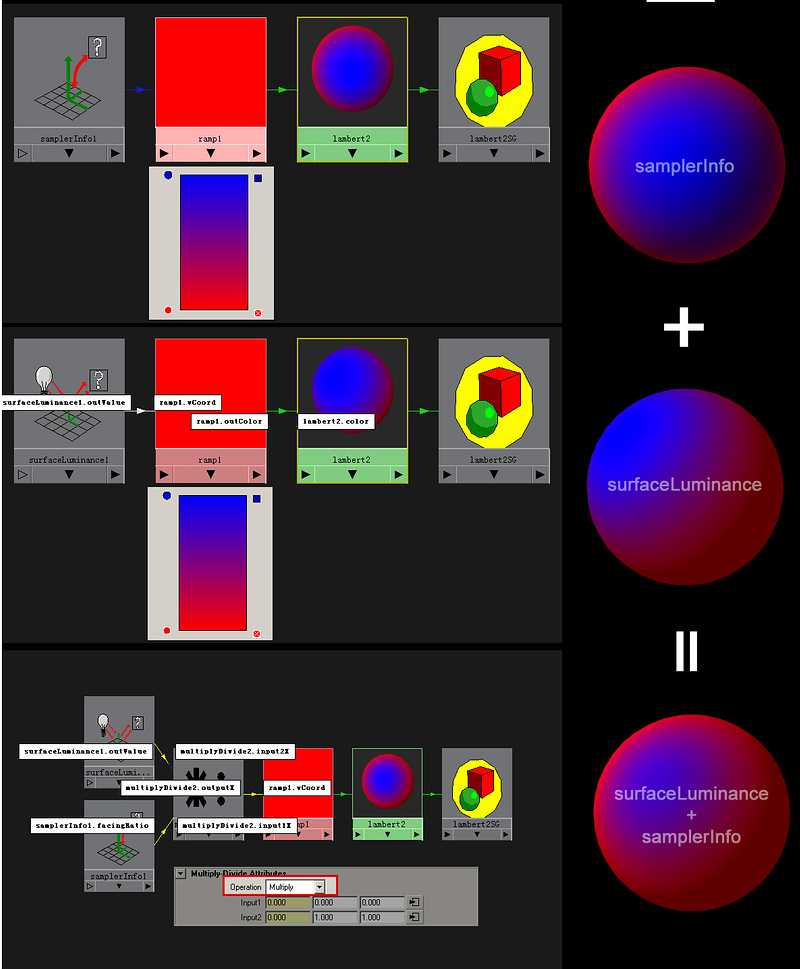

用文字描述可能很麻烦，所以我做了下面这张图。如图12

    第一种效果在很多MAYA的教材中都有介绍，它利用samplerInfo节点的特性来制作类似X光的效果。
    第二种效果有点儿不一样，surfaceLuminance节点的作用是依照灯光方向的不同而产生变化。
    第三种是通过一个multiplyDivide节点来结合两种效果。上边的石头材质和琉璃材质都用到了这个组合。当然，这里列出的是最简化的连接方法，比如你还可以在中间加入clamp节点来限制输出值的范围。这样，当场景中灯光的亮度值超过1时，也不会出现不正常的现象。

琉璃最终效果!

成片效果大家恐怕都在电影院里见过。这里就不贴视频链接了。

===============================end============================

补充

    有朋友留言说还是把视频放上比较好，所以我就搜了一个这个片头的地址转过来。画面质量有点差。
另外大家或许会觉得片子中石头的颜色与上面的图有些不太一样。原因是这样的，当时片子的合成师是另外一位同事，所以在颜色调整方面自然会带有他的个人喜好。同时他也负责制作了片子后半部分云的效果。云使用MAYA流体结合matte painting
