【共享插件006】像素画



这个小插件在CorelDraw上把图像转化为像素点阵，并提供了几种简单的选项。



插件下载地址：http://yunpan.cn/cA6QCvEXXTGTM

提取码：ccbe



CorelDraw X3可用，其他版本使用出现问题请及时反馈。

照例简单说明一下使用方法，如果您已经用过作者的其他插件，下面这节可以跳过。



这个插件内嵌在一个cdr文档中，避免了用户安装插件的麻烦，只要打开这个名为“【共享插件006】像素画.cdr”的文档，就可以立即使用了。



由于插件以宏的形式运行，打开时会跳出病毒警告：



选择“启用宏”，代码是安全的。

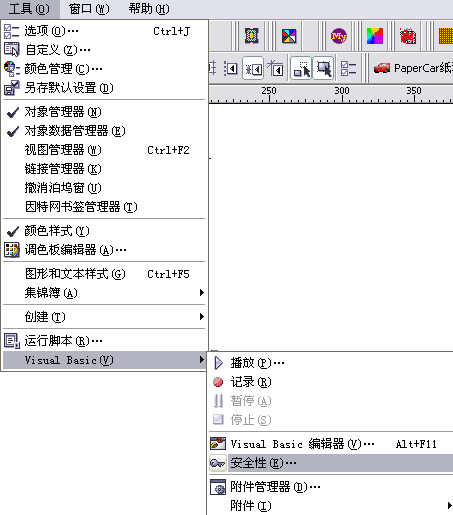

如果没有跳出上述警告，说明宏被自动屏蔽了，需要调整一下安全级别。

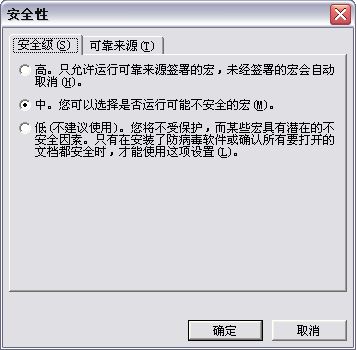

安全级别设置为“中”，这也是默认设置。





文档打开后，用户界面跳出。跟003号插件麻将拼图、005号ASCII字符画的界面很像，其实它们的原理也差不多。





执行按钮“Go！”是灰色的，因为必须先要调入图片才行。

选中图形对象（图片和矢量对象都可以），点击“Load图像”后，图片出现在下方，同时执行按钮变为可用状态。



如果“彩图”复选框被选中，图就是彩色的，否则黑白。最后做出来的像素画是黑白还是彩色也取决于界面上这幅图。



“图宽”参数是指像素画每行的圆点数。如果“渐大”复选框被选中，则表示最下面一行的圆点数。

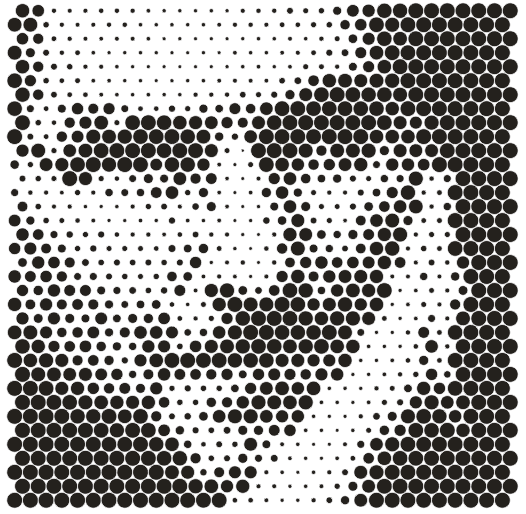

常规的像素点阵图是这样的：





有色的是这样的：



这里色彩是一种额外附加的属性，其实圆点有色的情况下，圆点大小就不必随灰度变化了，设置成一样大的圆点也可以。这里同时保留了两种映射结果，所以上图的圆点全部涂成黑色也可以看出图像来。

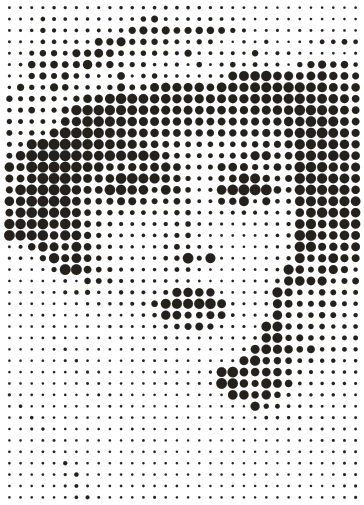

“错行”选项让相邻行之间错半个圆点间距，效果如下。





在图宽不变的情况下，错行会让生成的点阵多出几行来，所以精度略高。



“跳白”选项对10%以下的灰度予以跳过，不做圆点。如前面的美女图白色较多，选择跳白可以节省点时间。





“渐大”选项选中后，图宽表示最下一行的圆点数，往上每行依次加一个圆点。这个选项的危险之处在于，由于每行加了一个圆点，所以每行的最大圆点尺寸也相应缩小了，行距也就跟着缩小，总行数也就增加了。所以如果图宽选的太大，最后的圆点数量会十分恐怖。个人经验，如果源图是高窄型的，图宽选8~15即可，如果是方形或矮宽的，可以适当放宽。





上图是无错行的，再比较一下有错行的情况，图宽都是15。

格式塔变了是吧？呵呵！





渐大选项没有对图做变形处理，如果感觉有变形效果，只是错觉而已。







上面这幅图是做好后横了过来。



像素点阵图也不是什么创意了，貌似只有“渐大”选项有点新意，作者以前还没见到过这种效果。这也是整个插件技术含量最高的部分了——作者为此复习了很多初中数学知识。



顺便说一句，这个插件运行中要在C:\根目录下生成一个临时文件，有些Windows系统设置锁住了C驱根目录，不允许应用程序在此生成文档，这时会出错，更改一下系统设置即可。



最后一个按钮：免费插件持续发布，敬请关注：创意之代码
