Keyshot如何渲染金属CD纹效果

Keyshot如何渲染金属CD纹效果

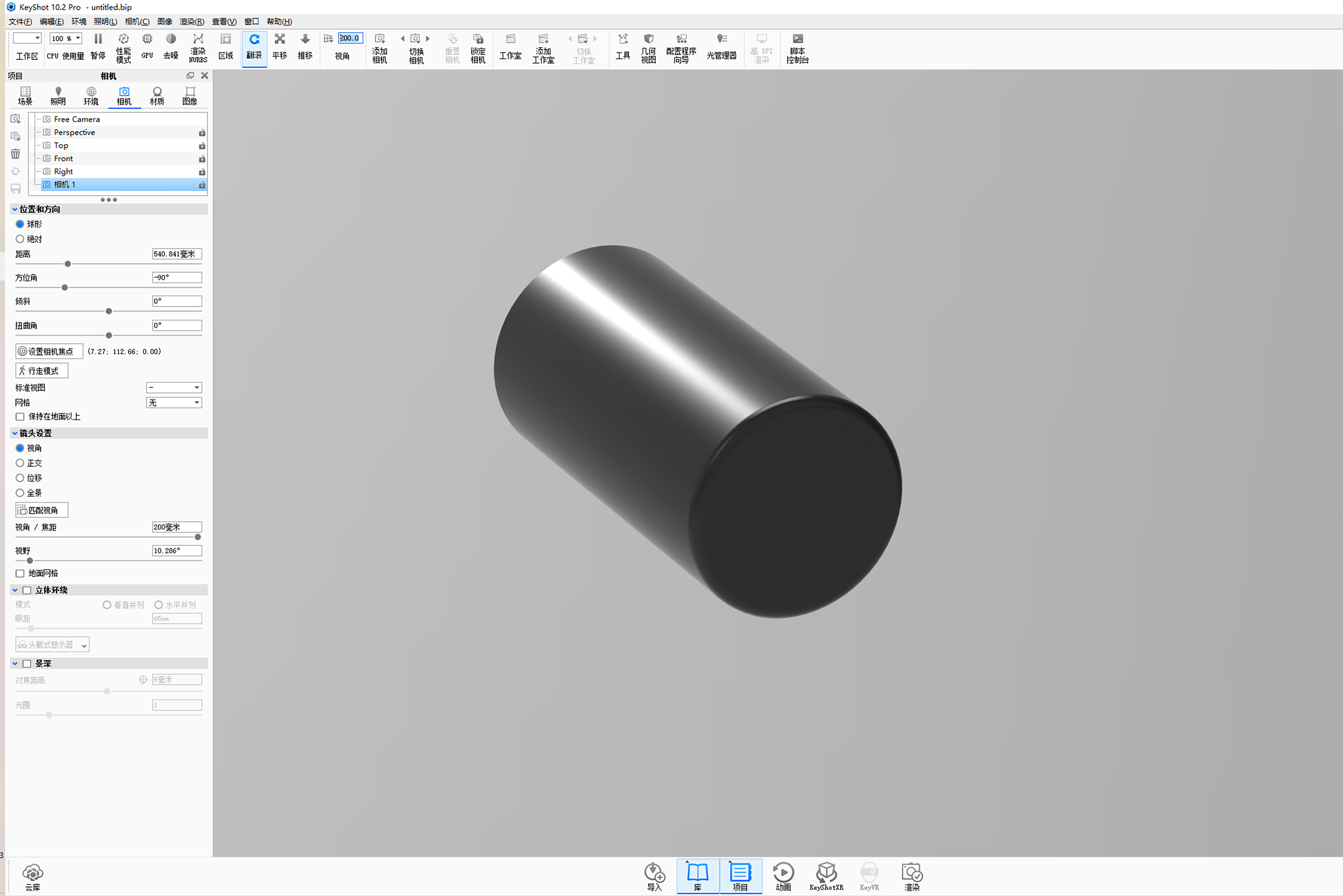

第一步：导入模型，调整需要的角度；

（点开大图数据清晰）

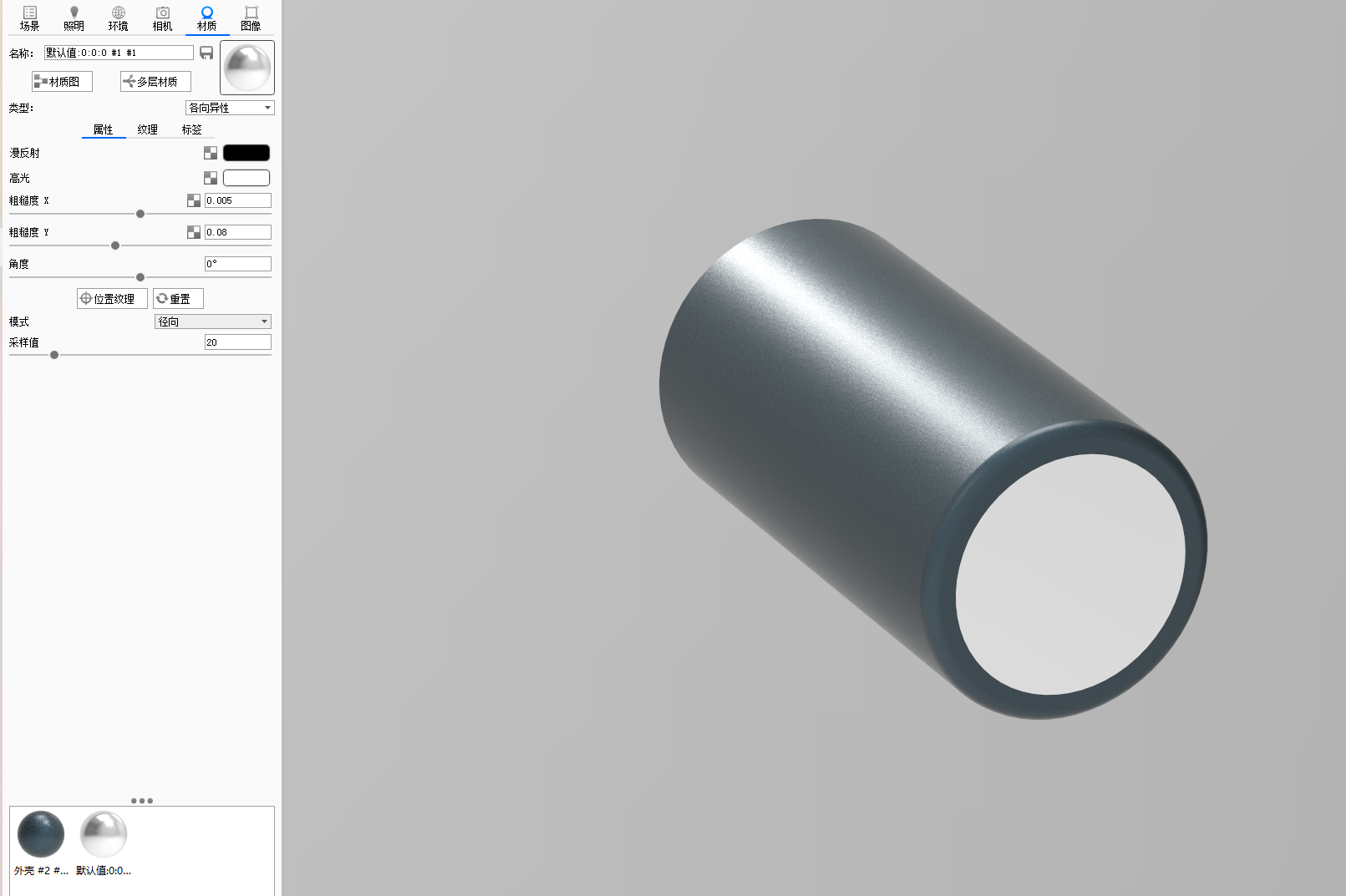

第二步：给模型附上材质，给要做CD纹的部件一级材料调整为“各向异性”，

各向异性的参数如图，注意要把“模式”下拉选择“径向”；

（点开大图数据清晰）

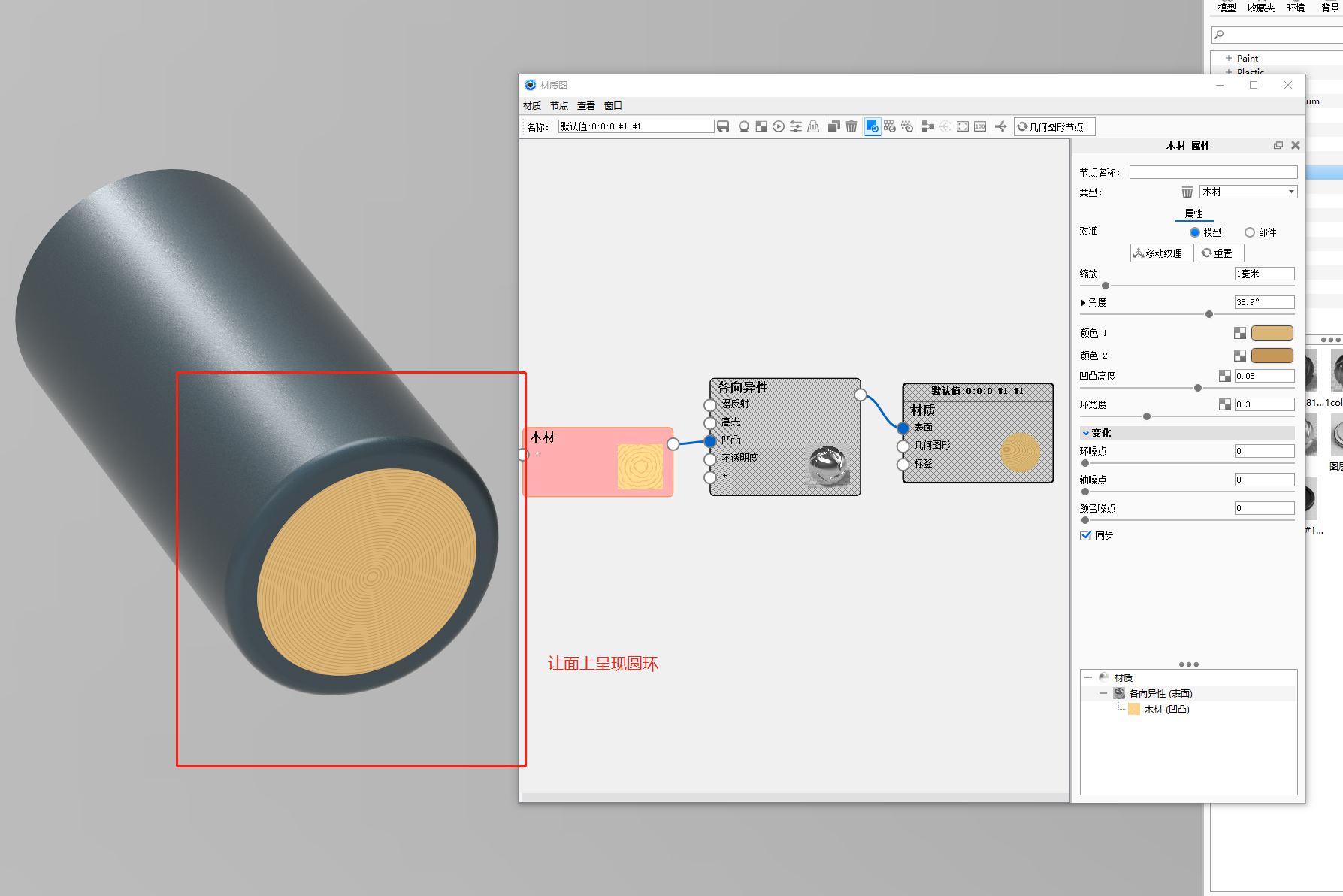

第三步：打开材质库，添加木纹纹理，附到凹凸上，C键显示木纹，

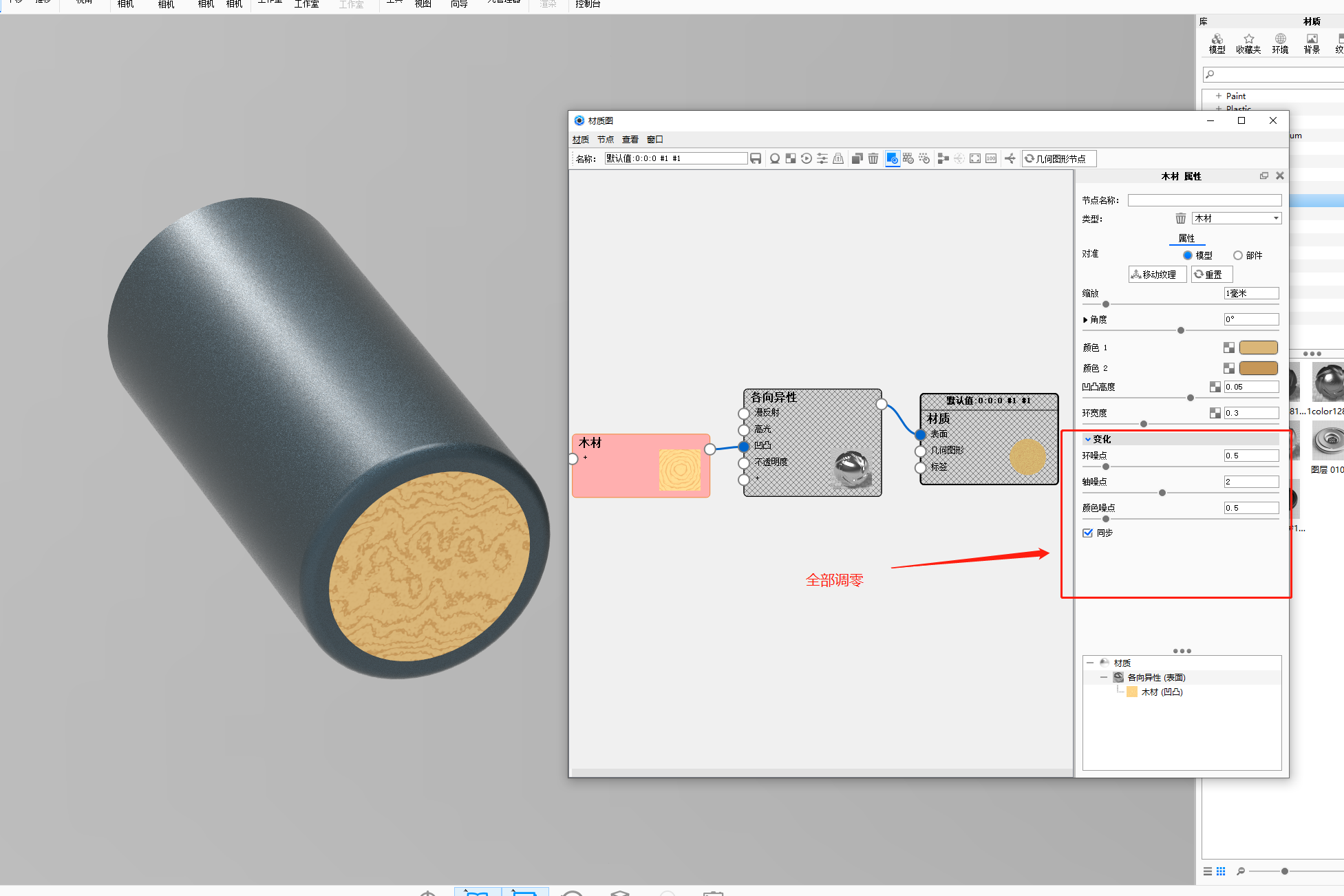

调整木纹的参数，变化部分全部调零，才会显示直直的纹理，

注意由于模型角度的问题，需要对木纹移动纹理，

最终模型上显示一圈一圈的纹理，如图；

（点开大图数据清晰）

（点开大图数据清晰）

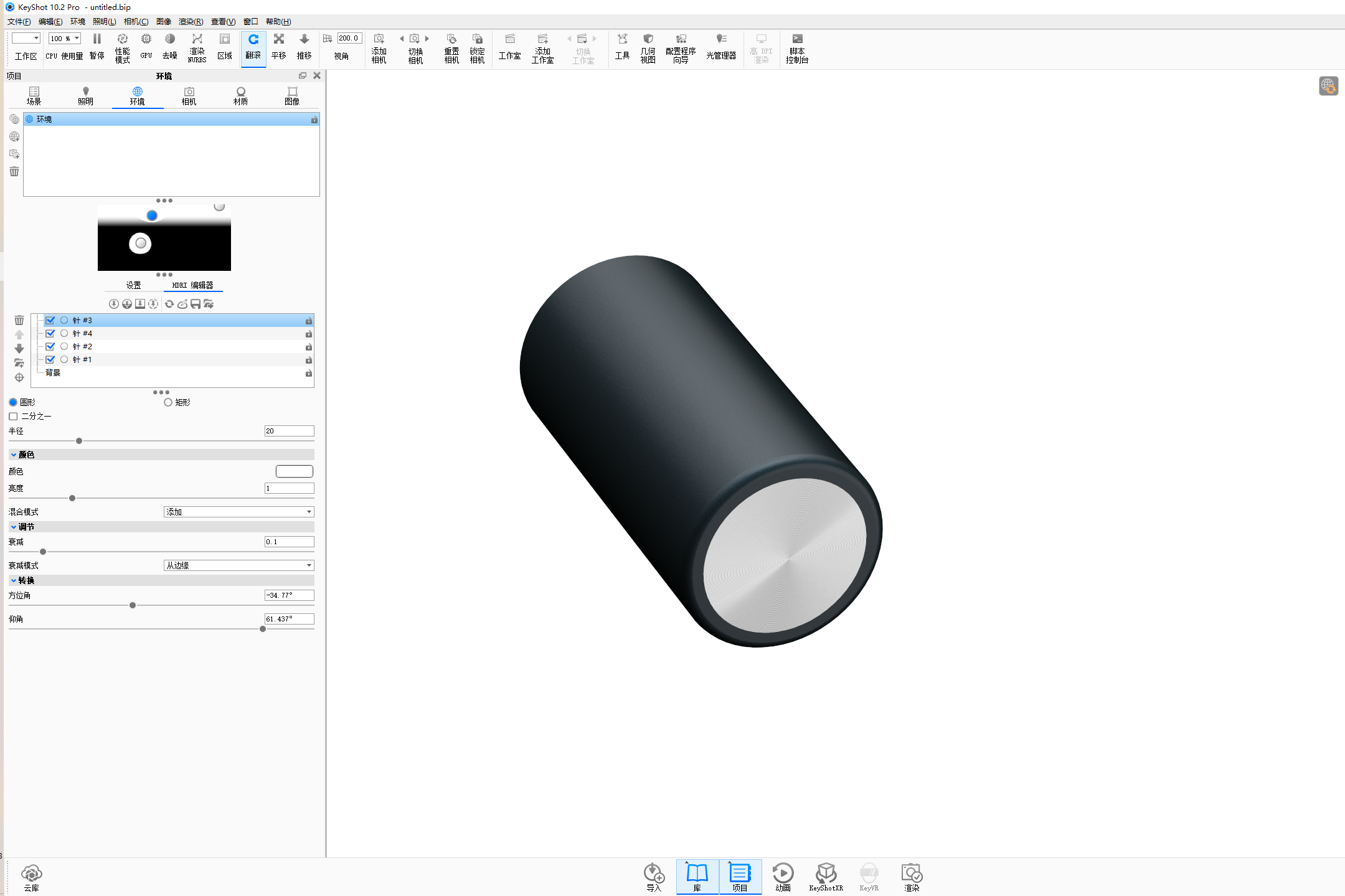

第四步：打光，光要打到CD纹模型表面才会有效果，

光过曝也不会有效果，具体模型具体分析；

（点开大图数据清晰）

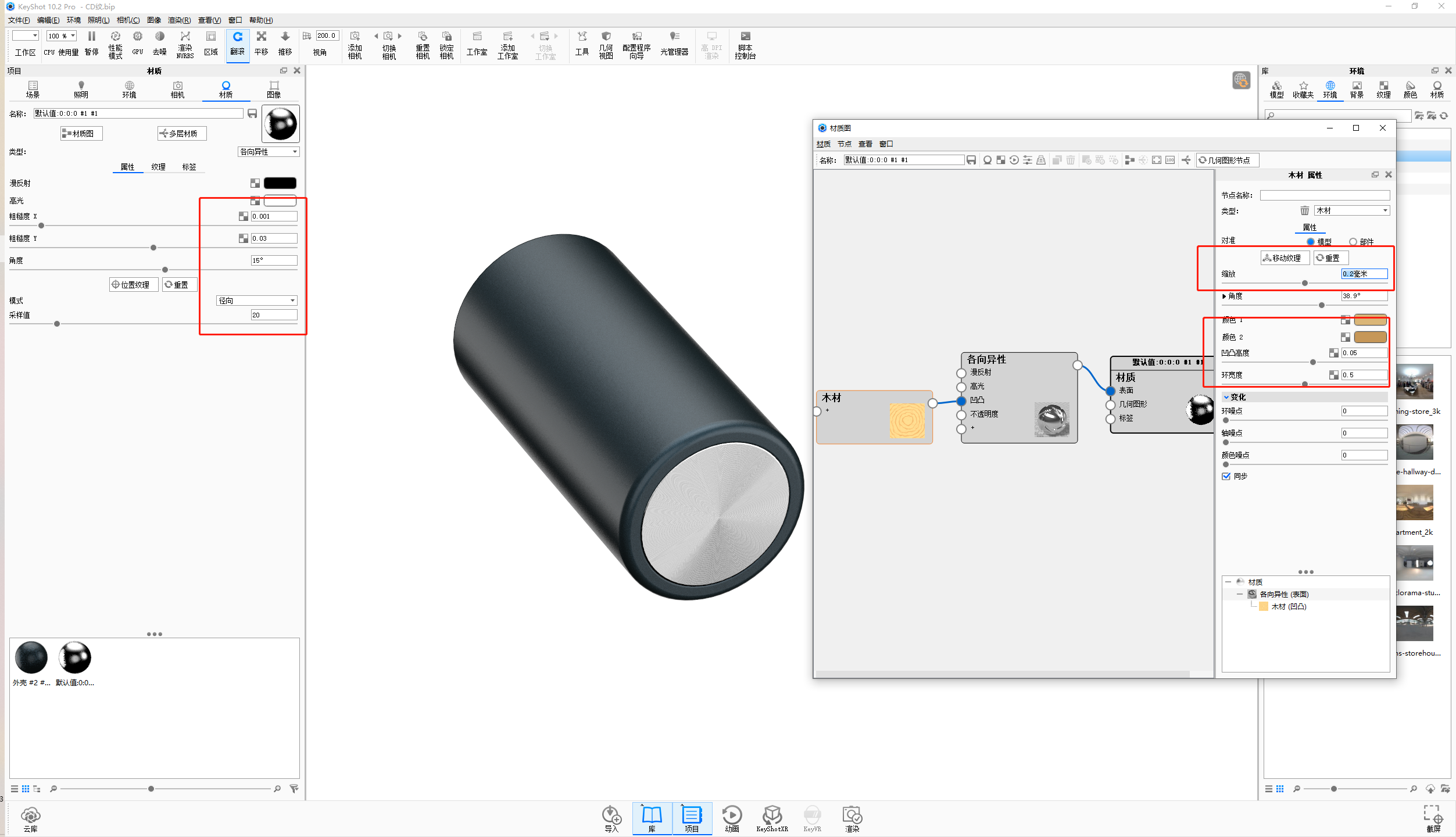

第五步：所有数据如图，所有模型数据要实际微调，

Keyshot渲染主要就是理解原理，希望对您有帮助噢！

（点开大图数据清晰）
