图标是UI视觉体系中最基础的部分，它在UI设计师的日常工作中应用非常广泛。一个好图标已经足够让设计师呈现他的价值。了解清楚图标的设计分类，设计应用，正确的设计方法，才能将图标设计稳稳的拿捏，提升自己。关于图标设计的文章网上已经有很多。他们也是通过无数的实践和理解将设计知识总结出来给大家。但读文章仅限于“读”，更多是需要自己补充总结再写出来，完善自己的设计体系。这篇文章主要讲一下图标的设计要点和设计方法，帮助“入门级设计师”能更规范的上手图标设计。

本文主要围绕四个方面进行讲解：

1、图标的设计分类

1.1、图标类型

从微观角度来看，图标的主要组成元素包括线、面、颜色、文字等，元素可以组合的常见图标类型共分为线性、面性、线面结合、文字四种。

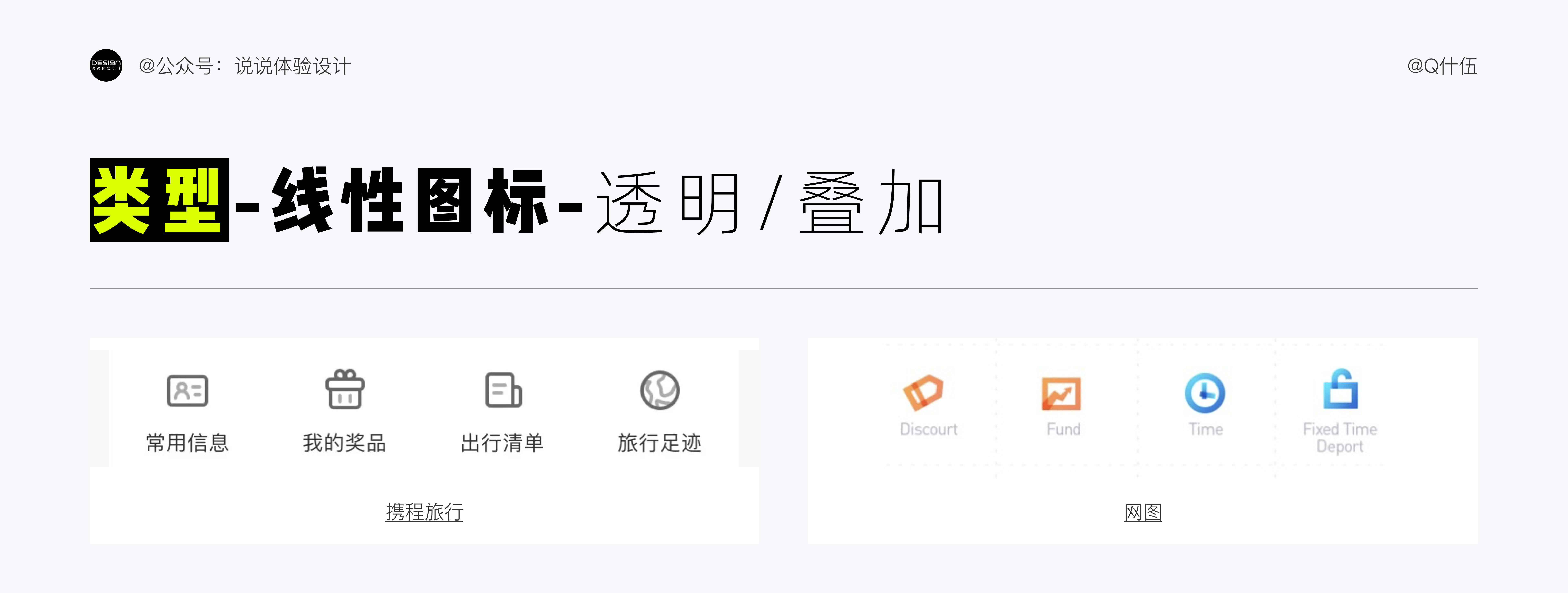

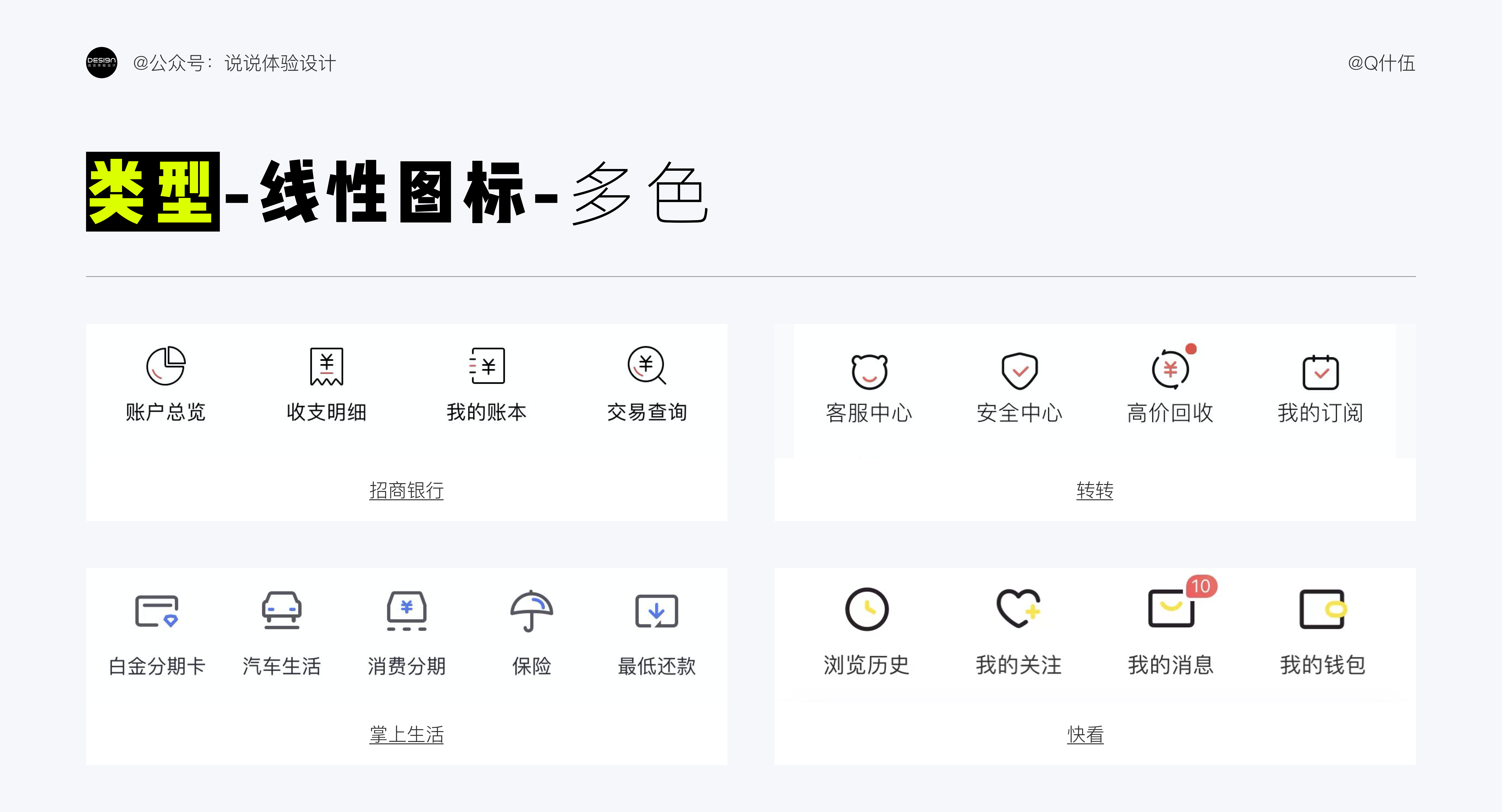

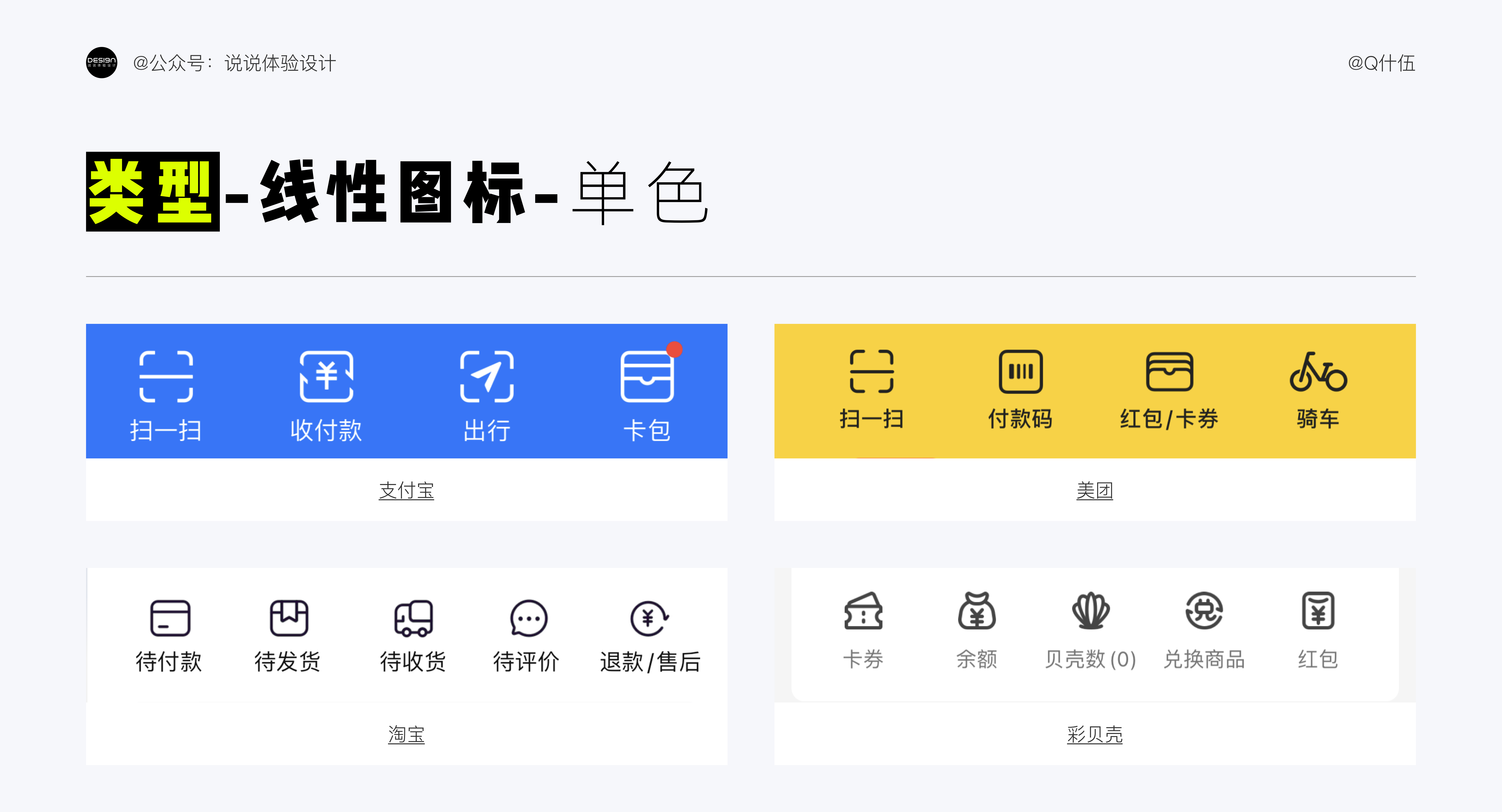

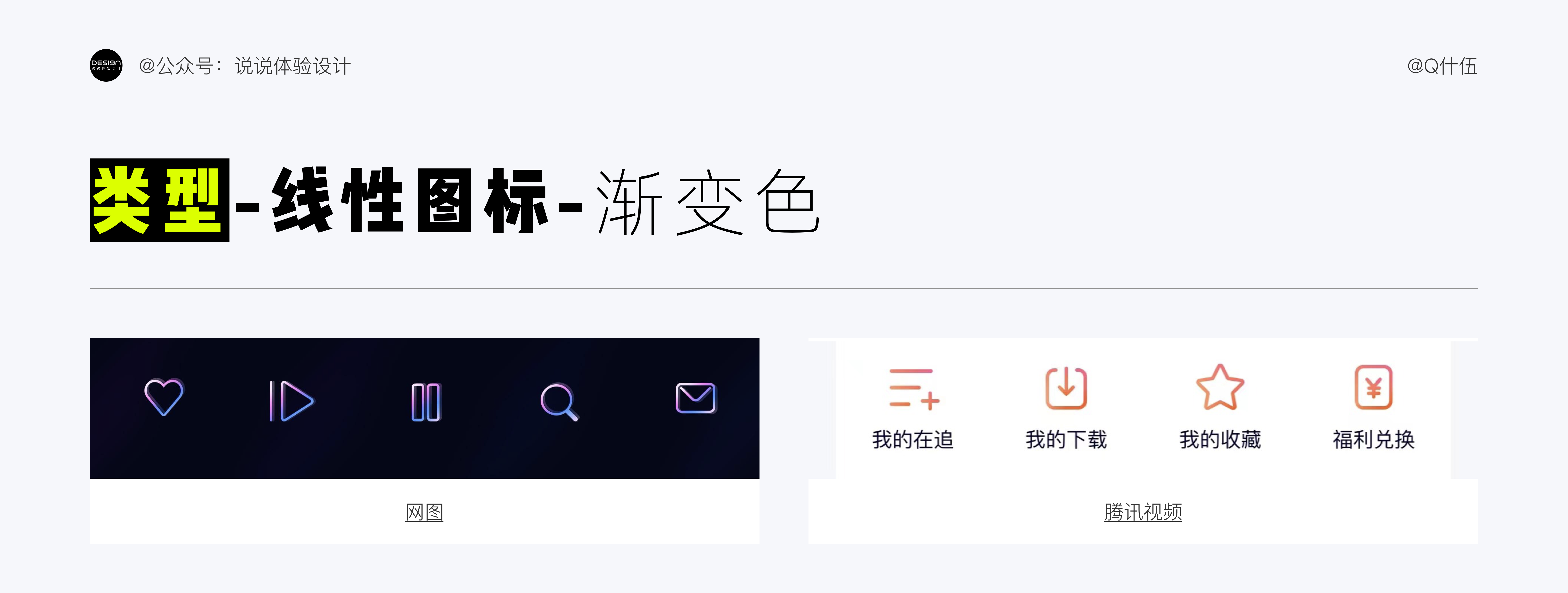

1.1.1、线性图标

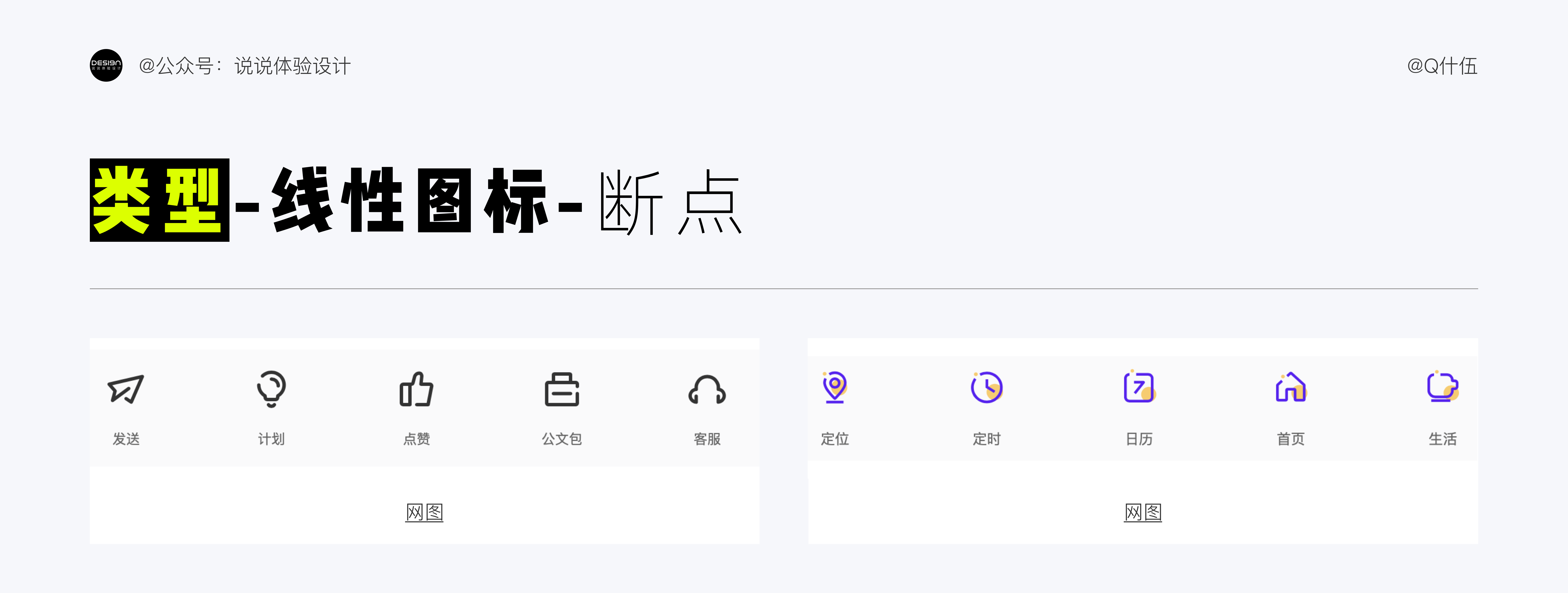

主要是通过元素“线“去延伸，基于线的粗细大小、端点类型、圆角、描边、颜色等基础属性塑造成型。常用于调性简洁的产品设计，如移动端的标题栏、页面的次要功能设计；B端后台业务类产品。细分有“单色、多色、渐变色、透明度/叠加、断点”五种类型。

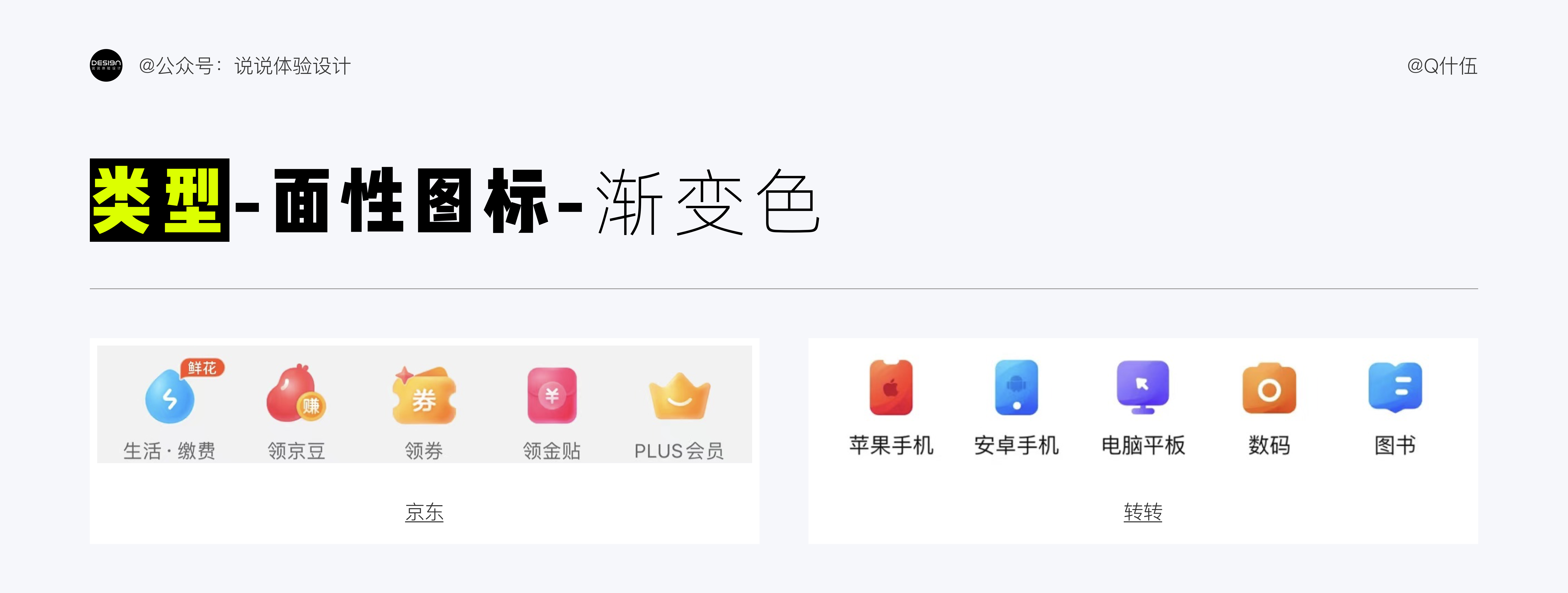

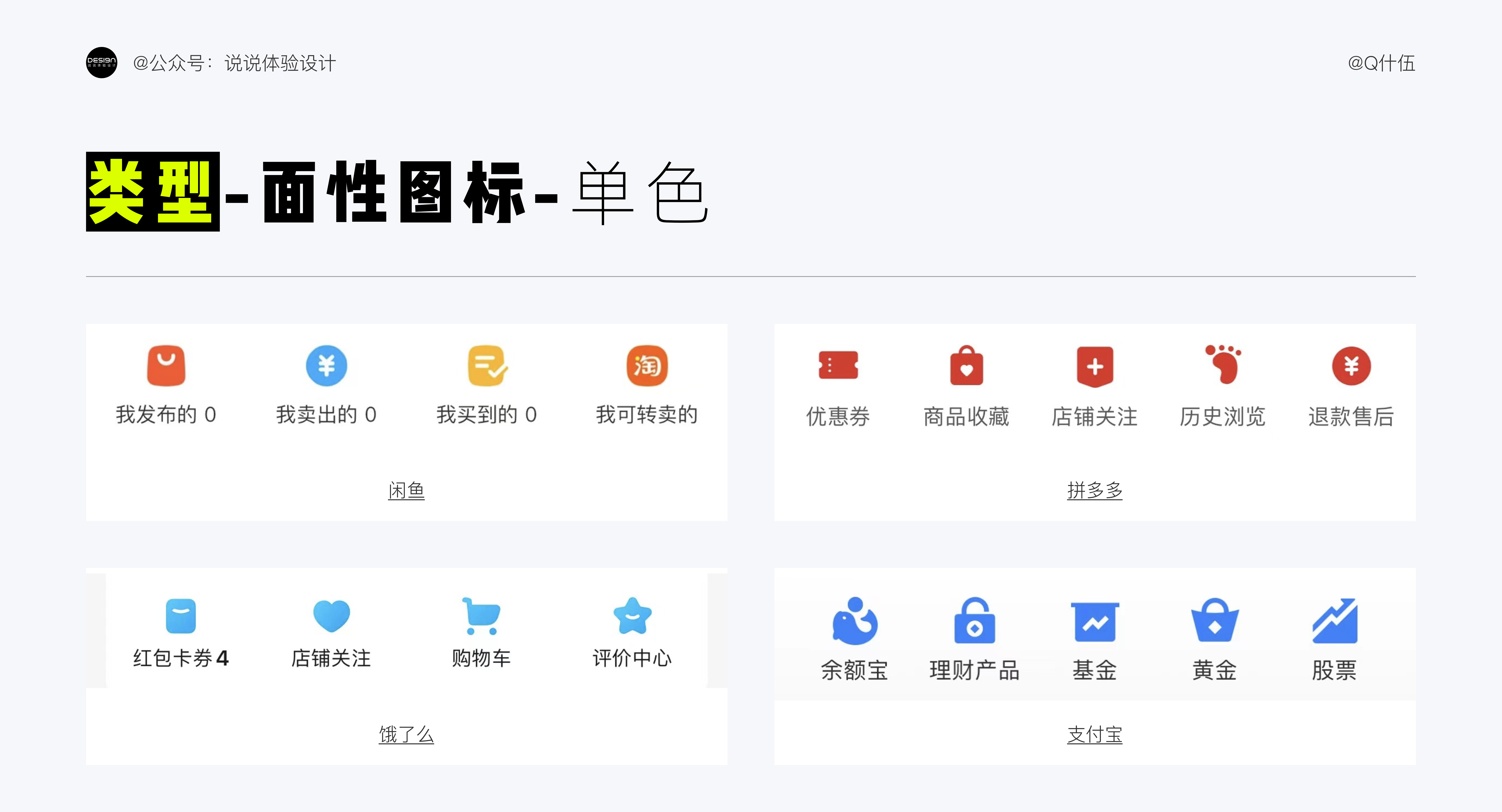

1.1.2、面性图标

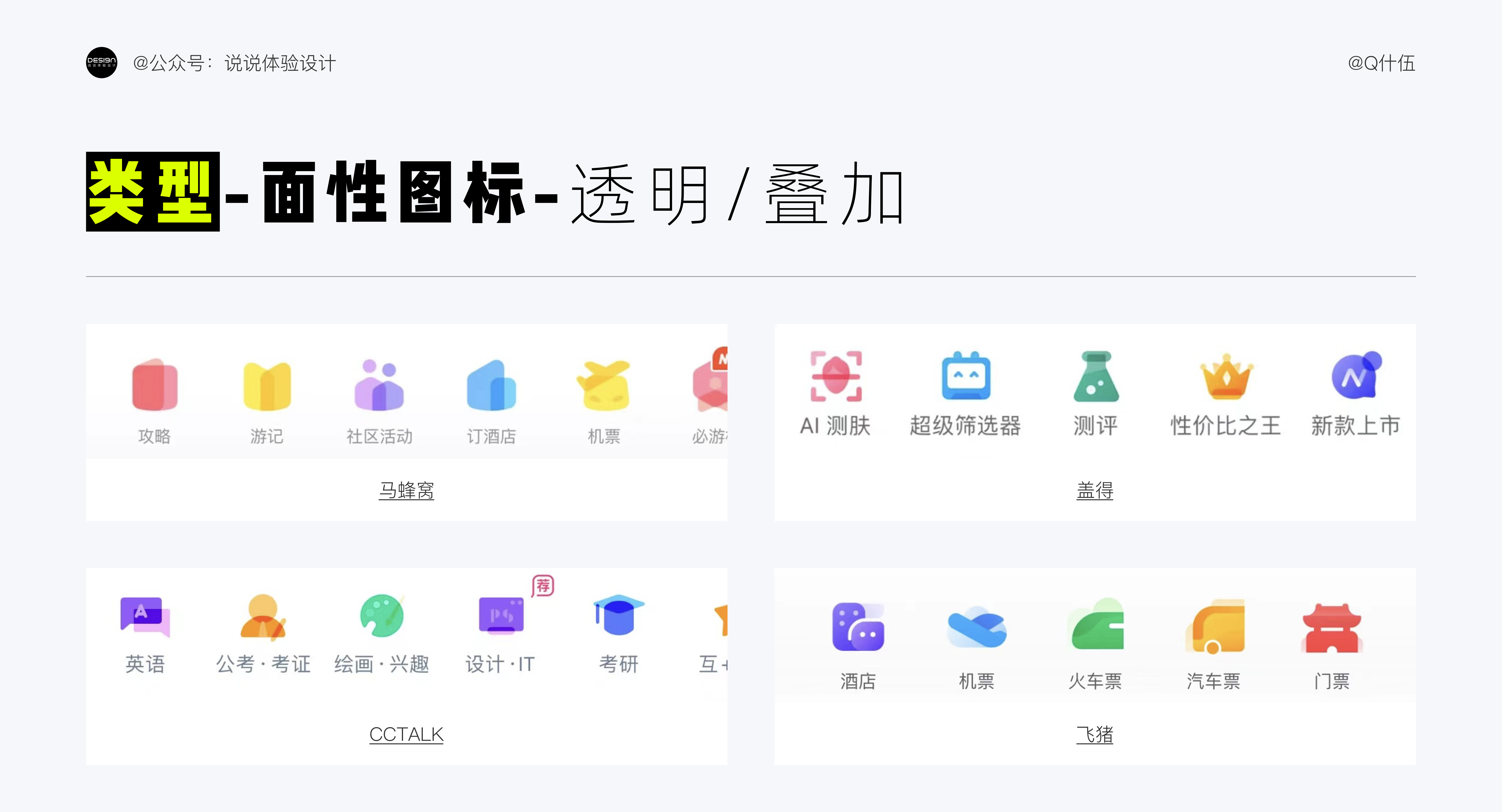

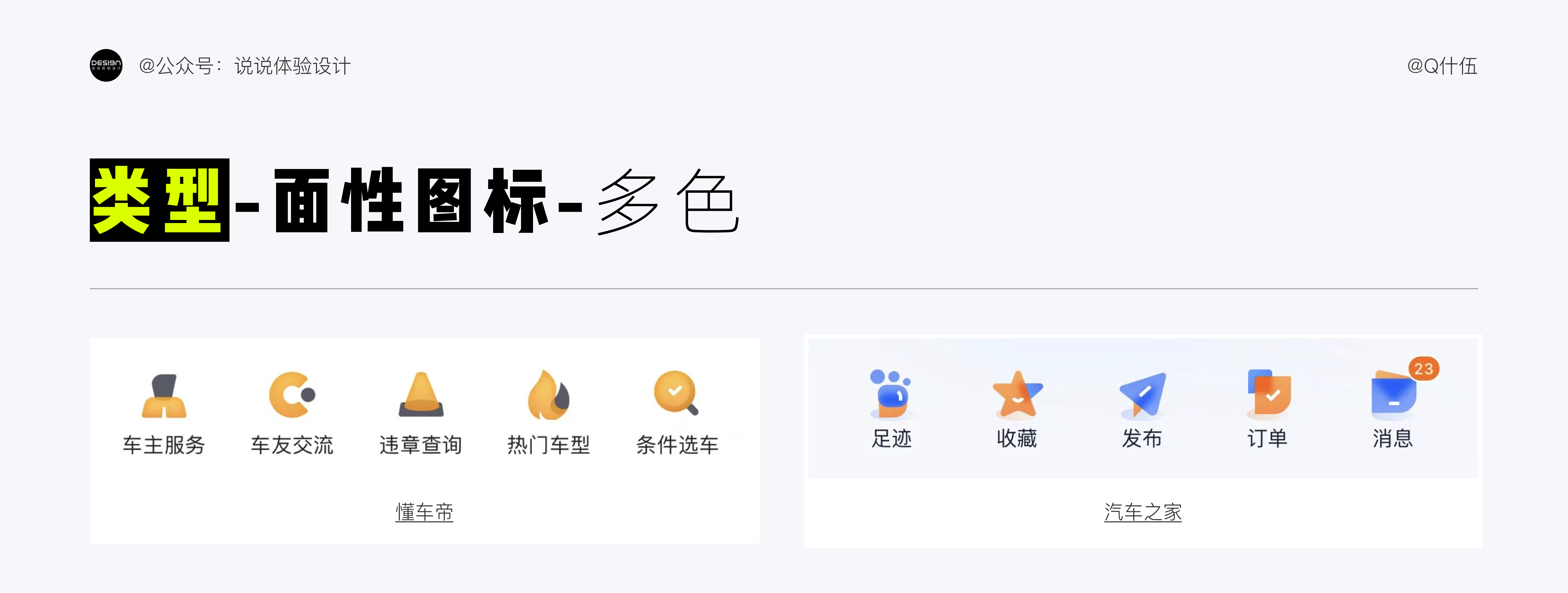

相比较线性图标应用场景更加丰富，视觉表现力更强、更突出，常用于主要功能图标，细分“单色、多色、渐变色、透明度/叠加”四种类型。

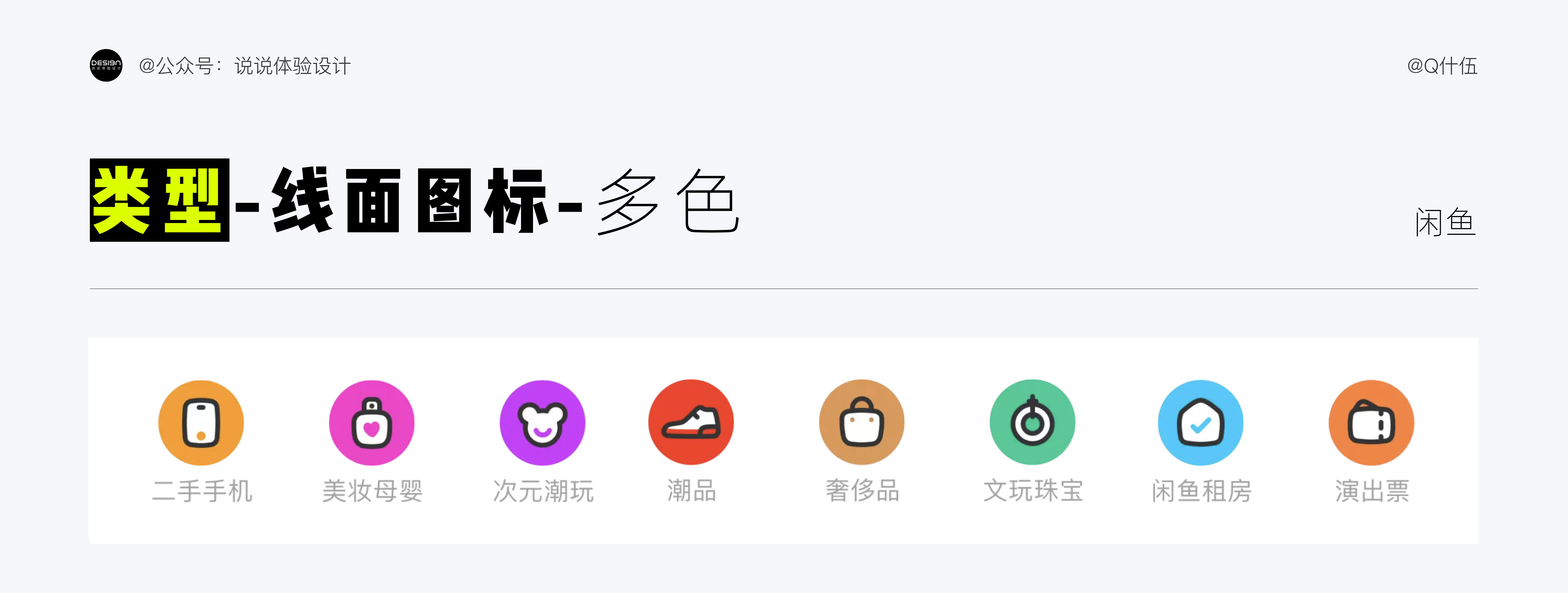

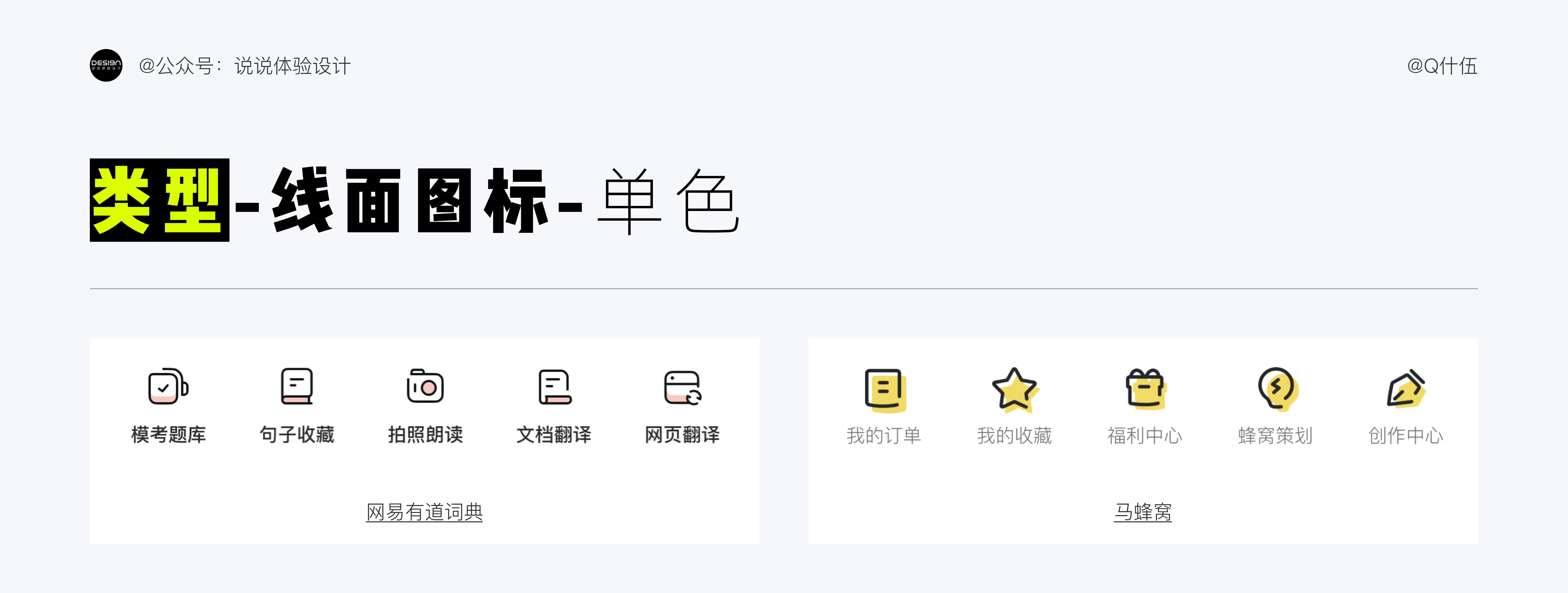

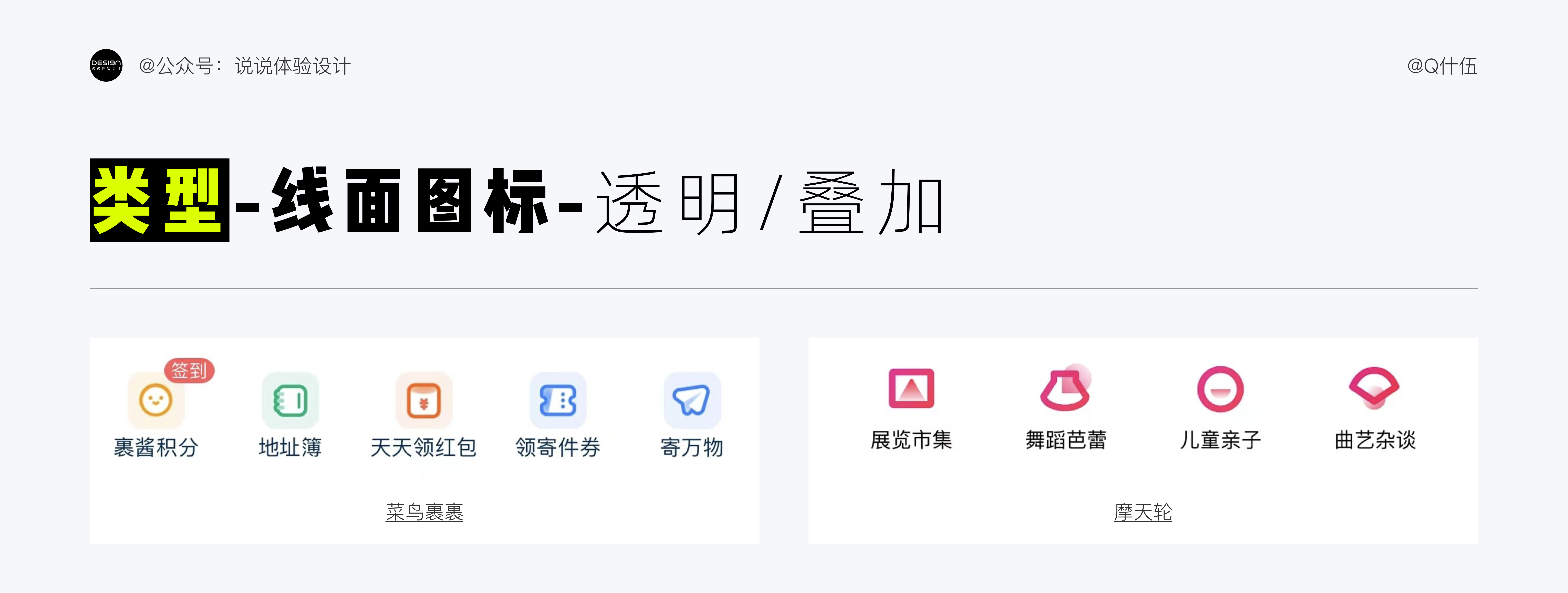

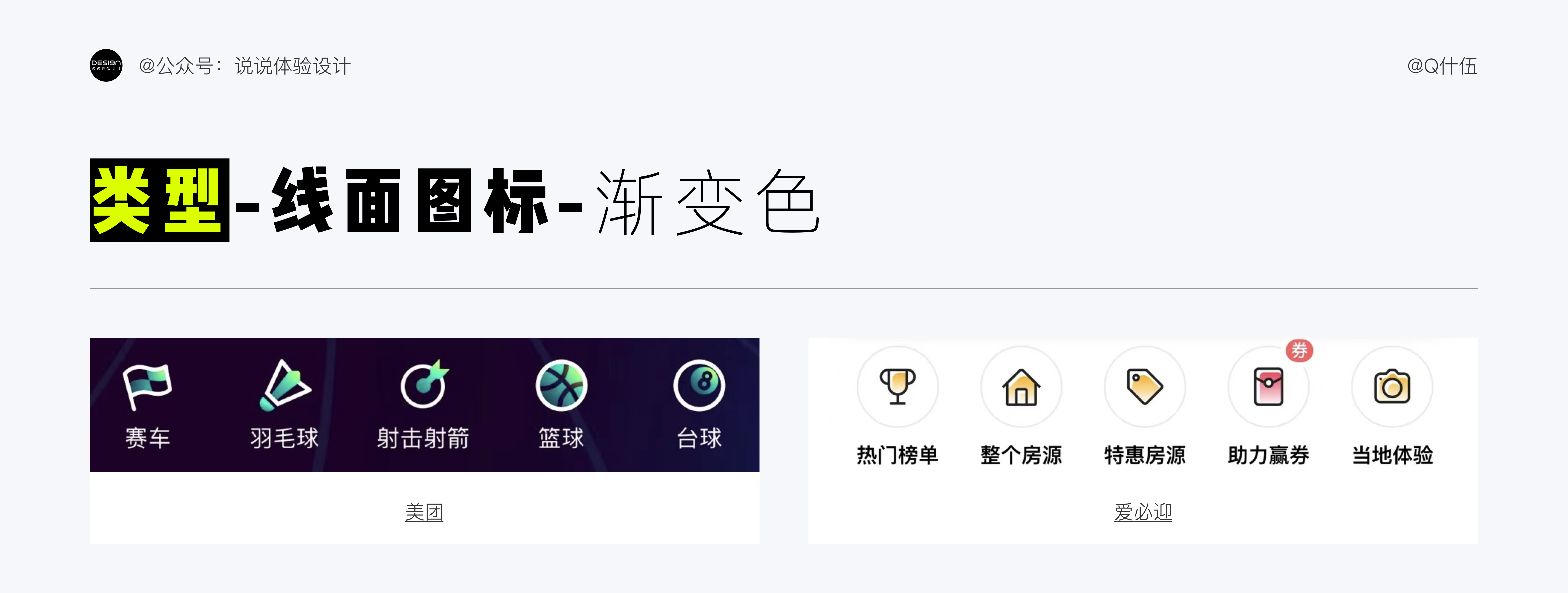

1.1.3、线面图标

线和面相结合而成的一种类型图标，这种图标的比较难驾驭，一般产品的主要功能设计都会比较克制。市面上这种类型图标的应用比较少。这种图标的设计也是非常考验设计师的设计功底，细分“单色、多色、渐变色、透明度/叠加”四种类型。

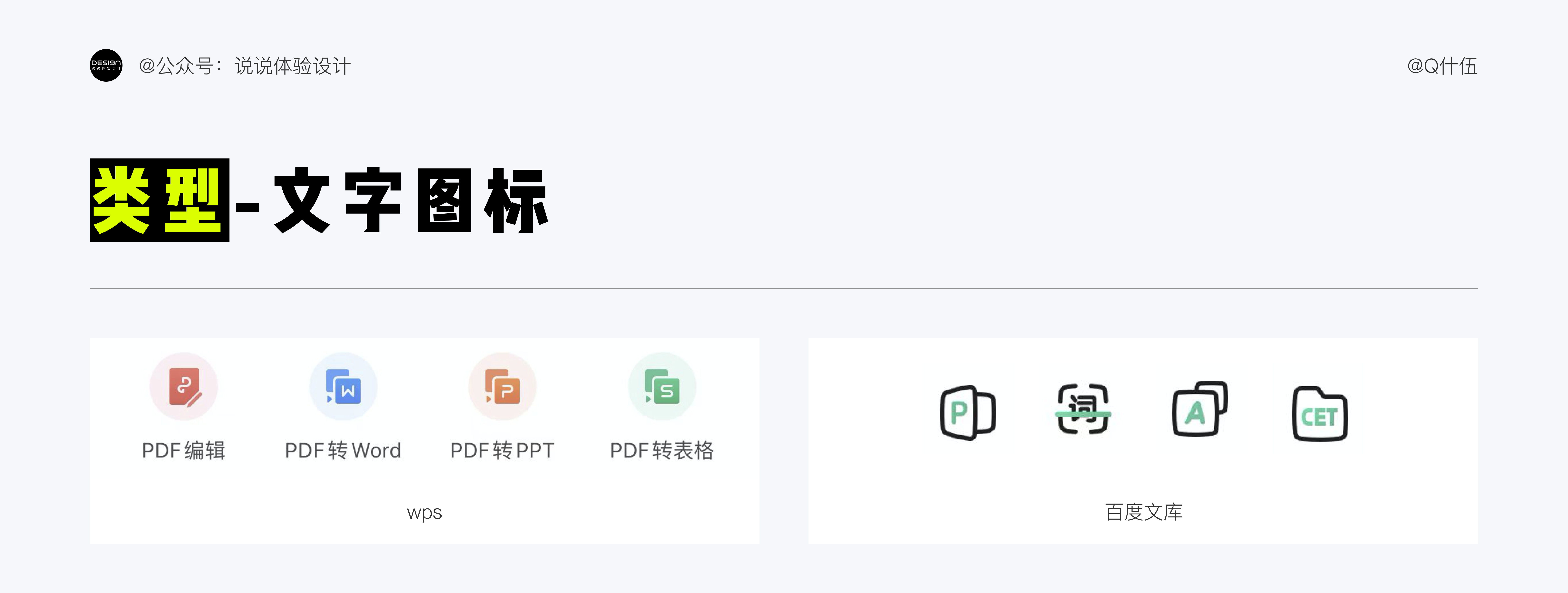

1.1.4、文字图标

通过文字表达图标语义的一种设计类型。常用语学习类，工具类和语义特殊难表达的功能。

1.2、图标风格

可以基于图标类型，通过设计技法、软件等创新设计出不同风格的图标

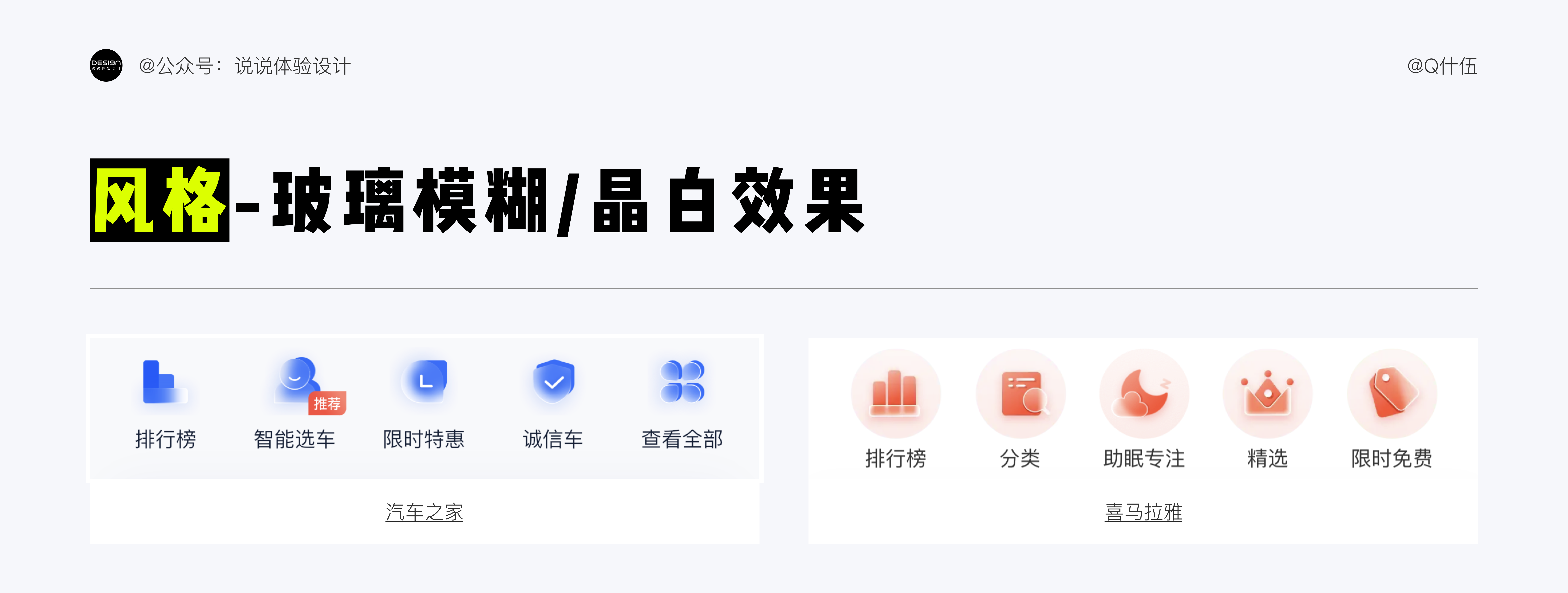

1.2.1、毛玻璃效果

通过元素叠加背景虚化的方式形成的玻璃模糊质感，毛玻璃风格图标层次丰富、通透感强。

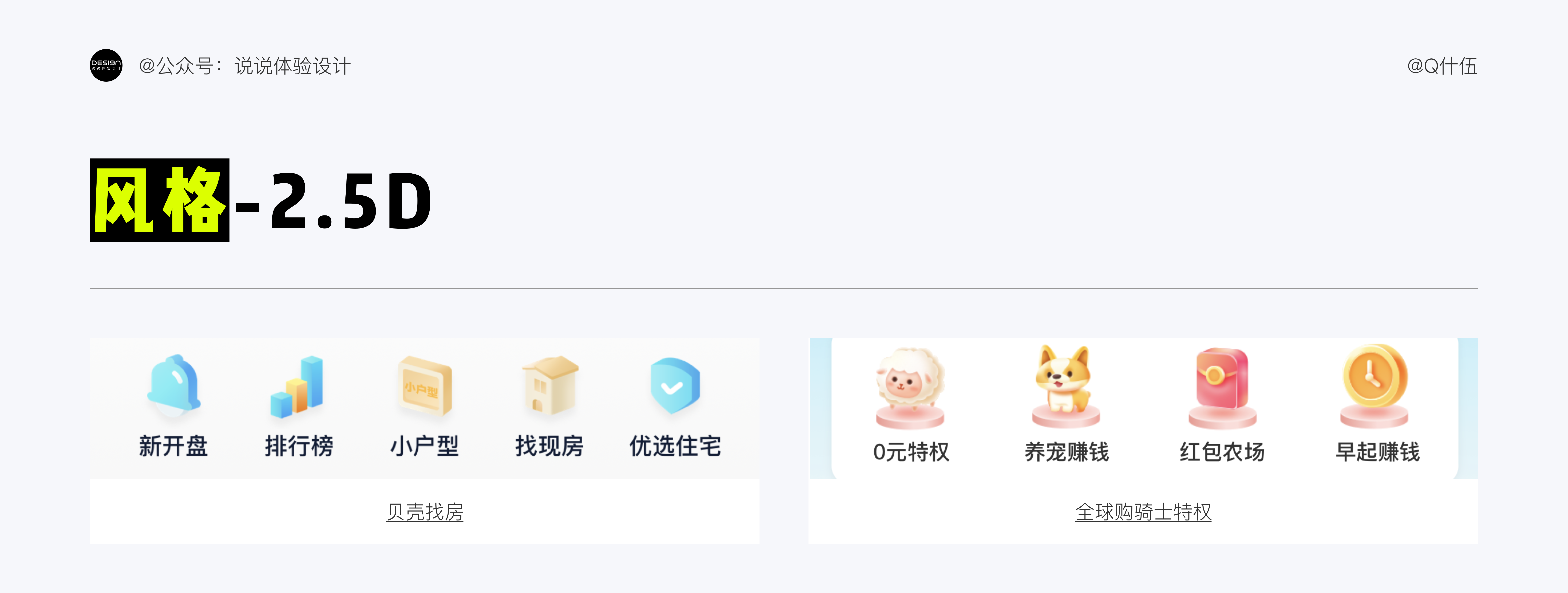

1.2.2、2.5D

也称等轴侧风格，通过轴侧拉伸的设计手法，表现形式十分突出有震撼力。

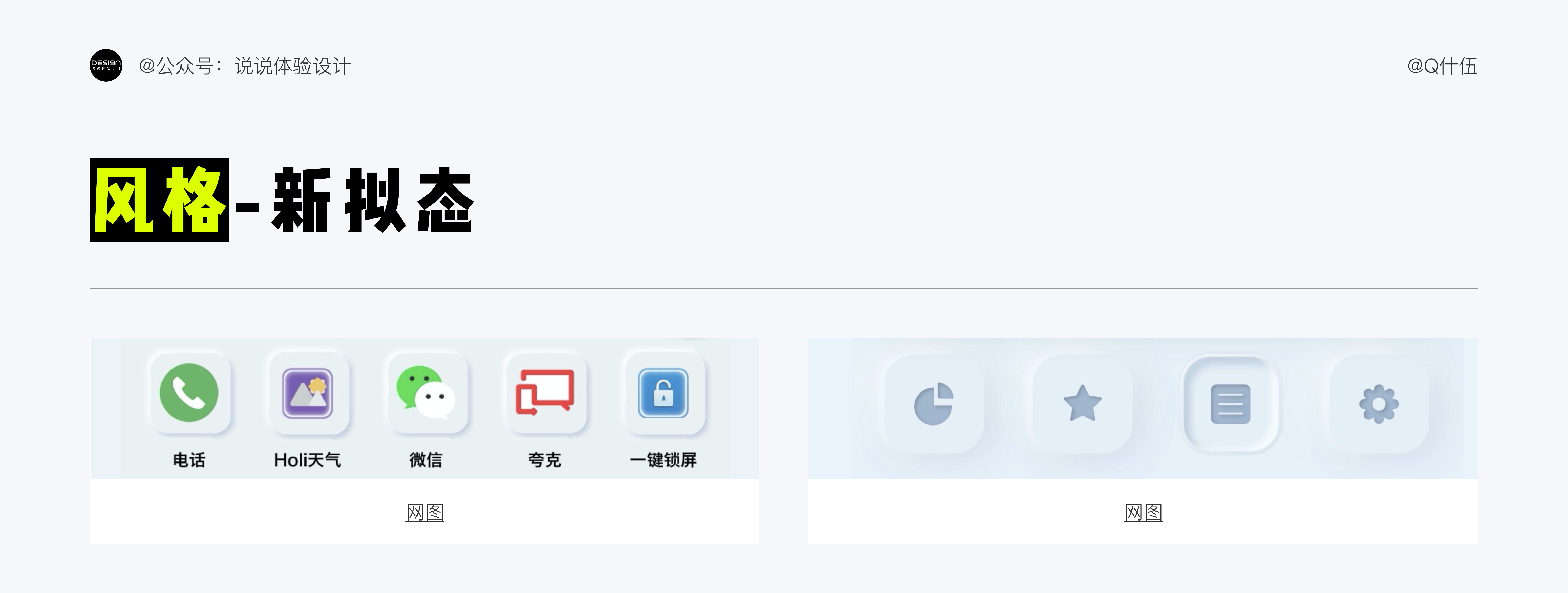

1.2.3、新拟态

利用光影原理融合背景形成的一种立体感的效果。应用场景比较受限制，对背景颜色依赖性比较高。

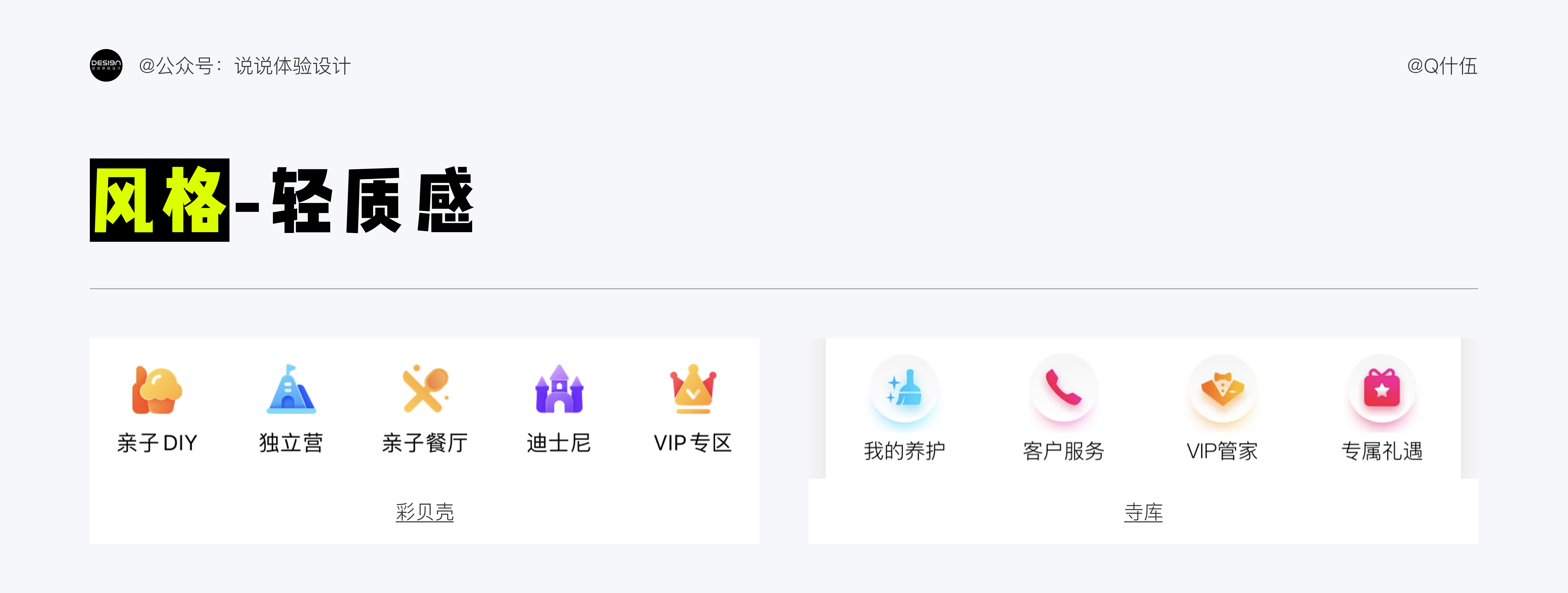

1.2.4、轻质感

通过内外阴影、投影、渐变设计手法等增强图标的层次感和饱和度。

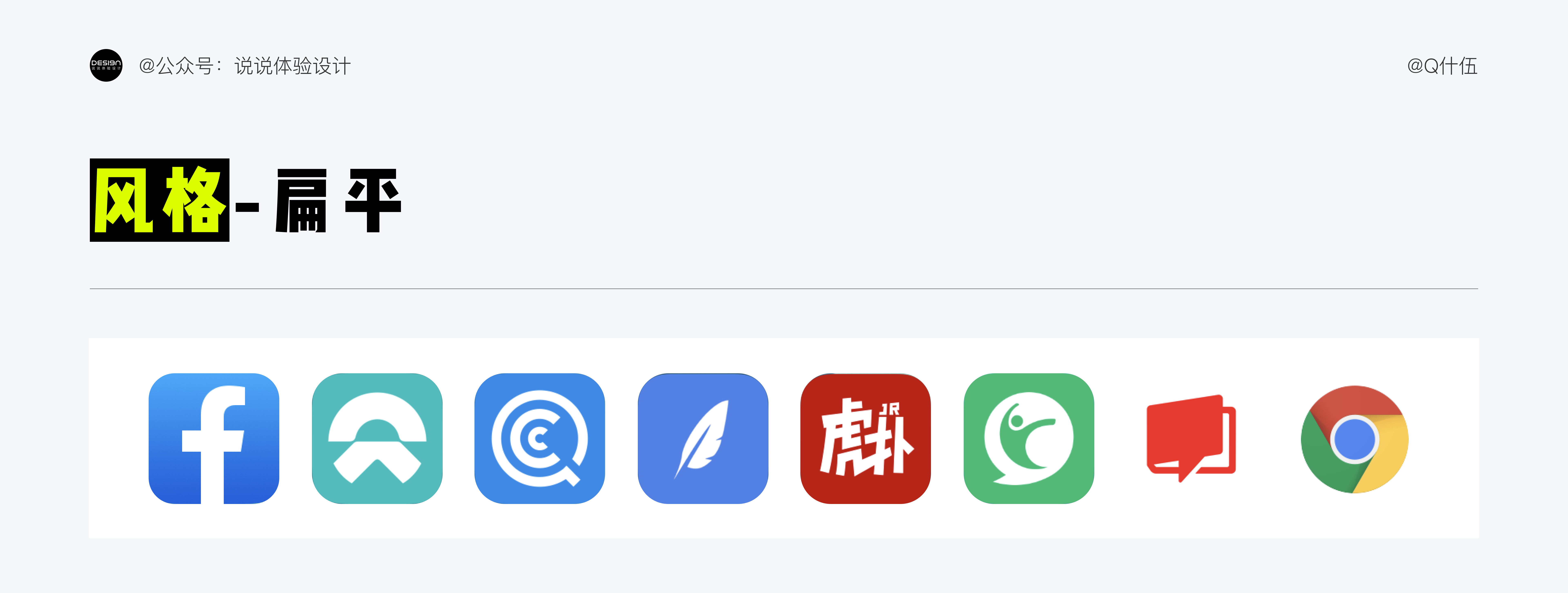

1.2.5、扁平

设计组成元素简单干净，外形突出，信息转达直观

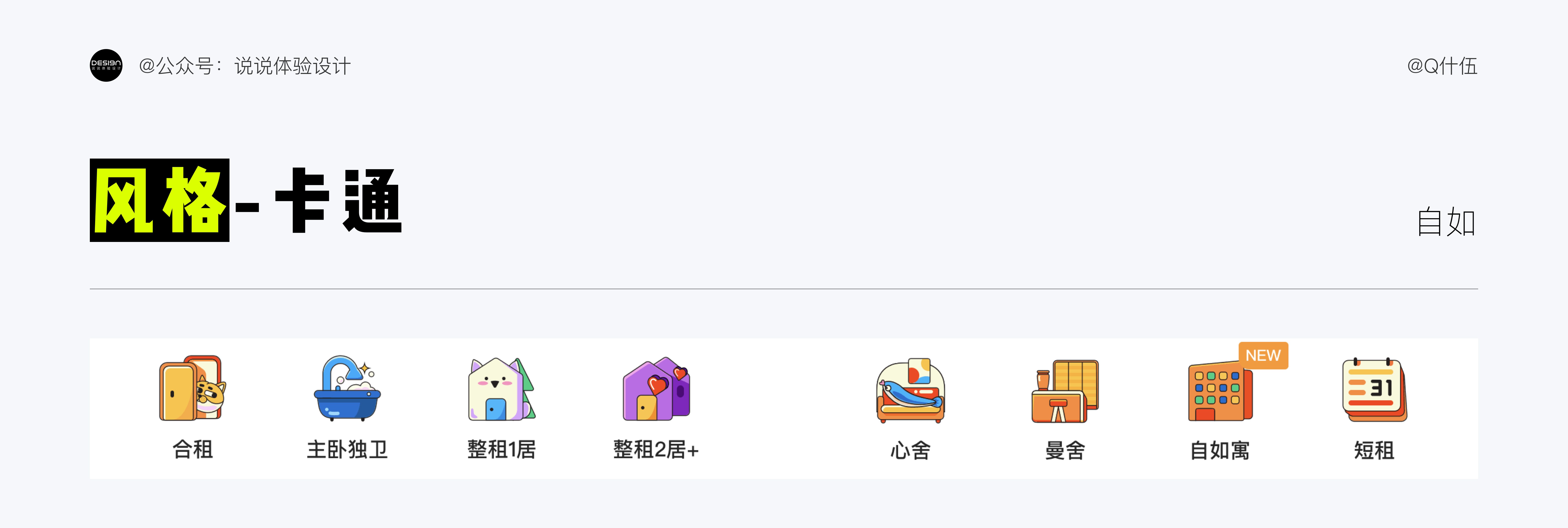

1.2.6、卡通

主要是使用插画的设计手法，常用于可爱、温暖特性的产品。

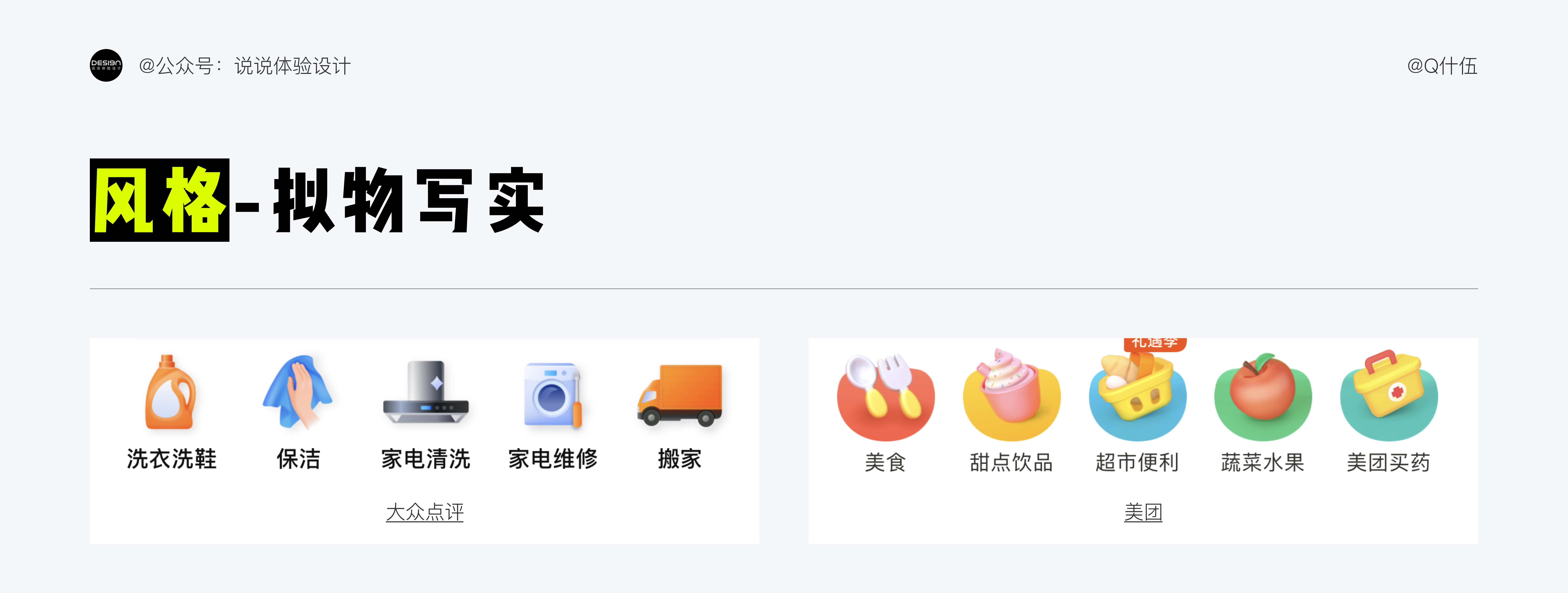

1.2.7、拟物写实

辨识度极高，贴近真实生活。这类图标设计细节非常多。

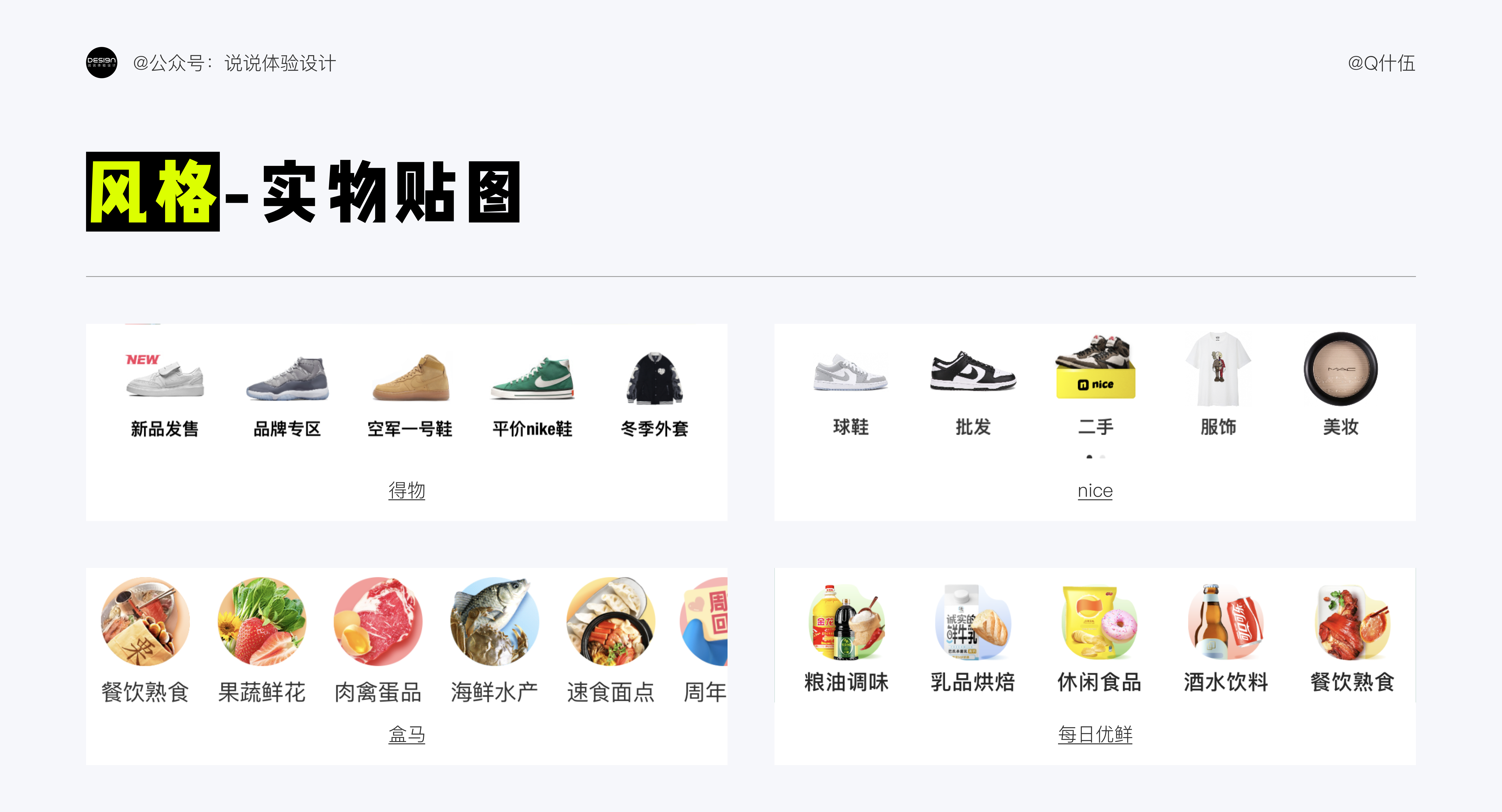

1.2.8、实物贴图

用实际具体的物品来表达，如得物的鞋类商品及使用鞋的商品，盒马果蔬类商品就是用水果和蔬菜去表达。这类图标更贴合业务，表达简单易懂。

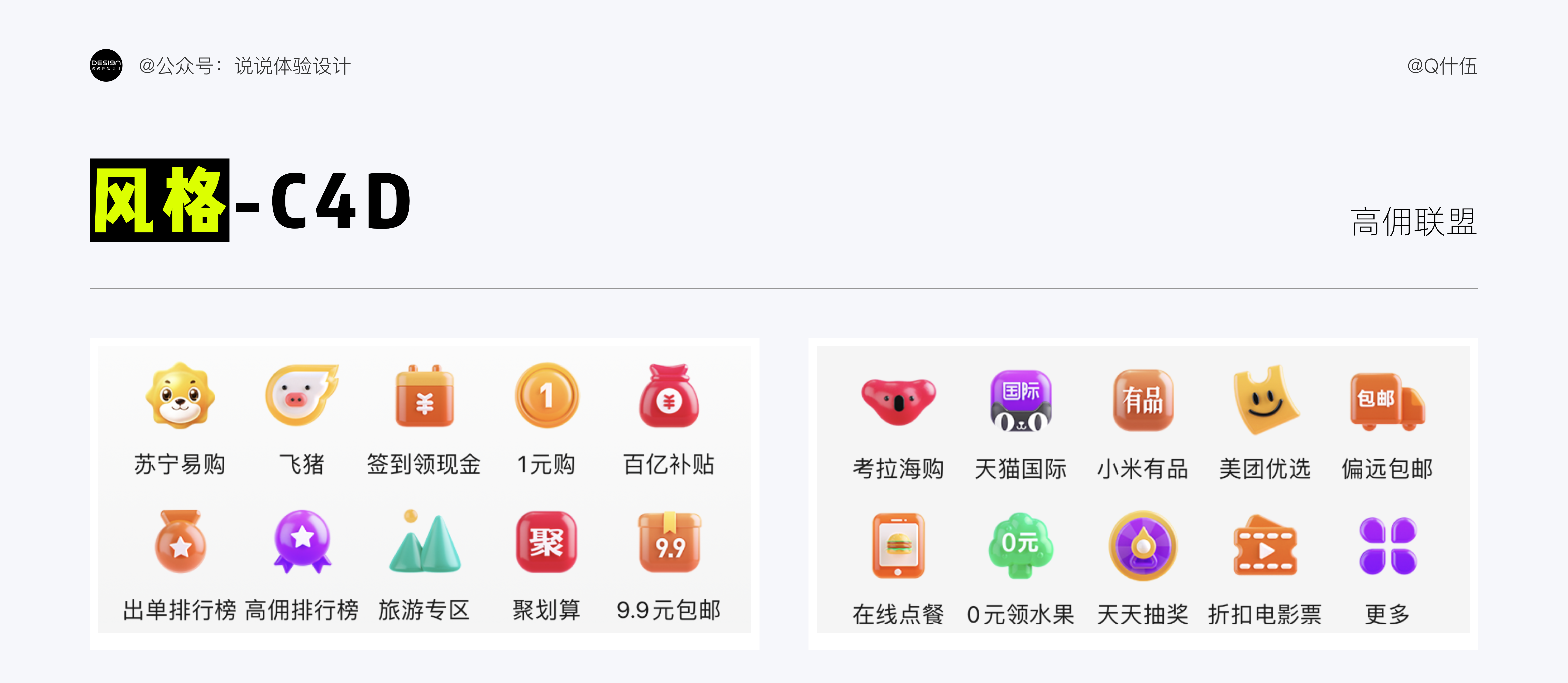

1.2.9、C4D

属于3D设计软件延伸出来的一种新的风格。图标质感很强，表现力丰富。

1.2.10、IP形象

常用于产品底部tab“首页”功能和logo的启动图标上，主要便于增加产品的辨识度。

1.3、图标状态

主要分为静态和动态，静态图标位置比较固定，处于静止状态。动态图标如电商类金刚区的某些功能图标会有动画gif效果。

2、图标的设计应用

2.1、业务和设备类型

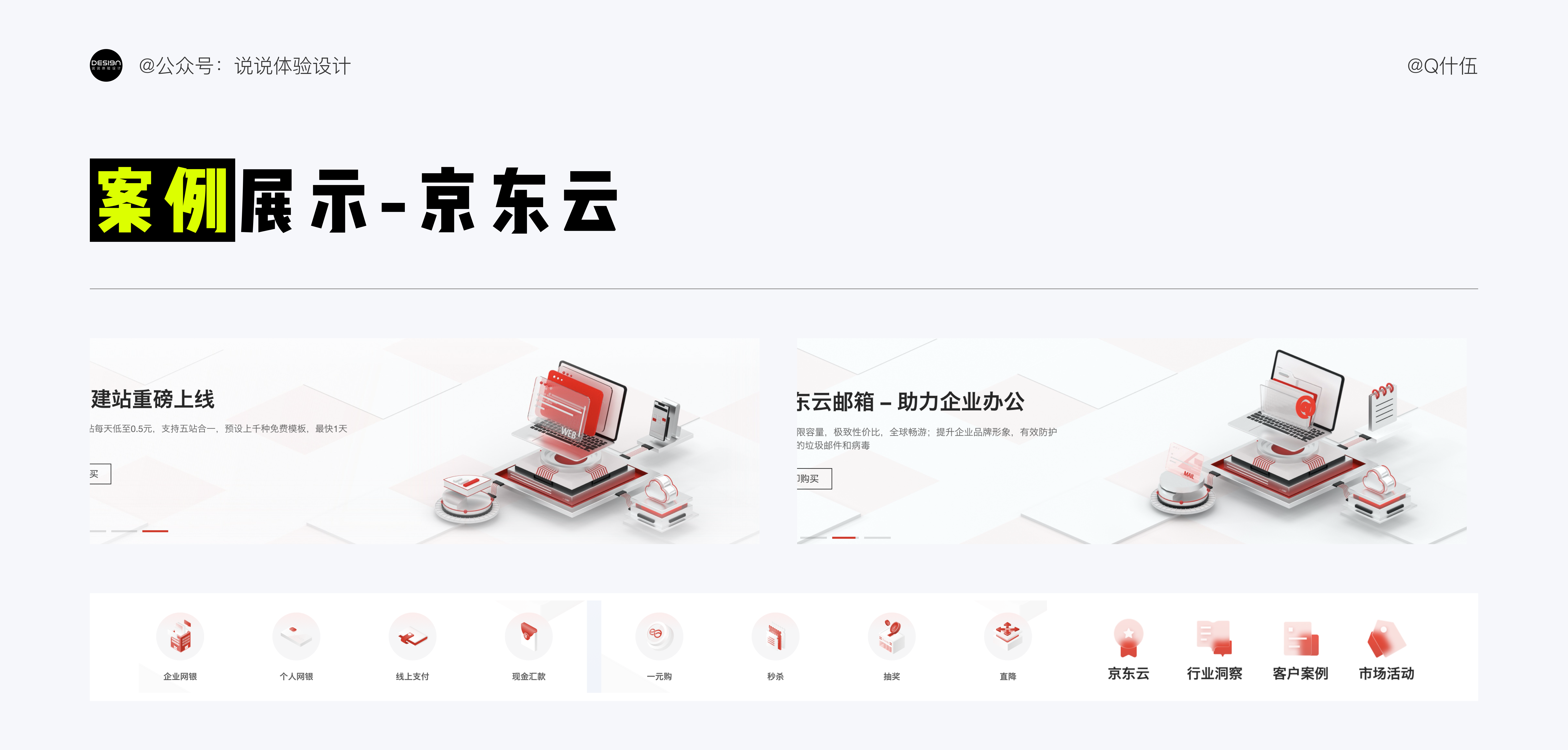

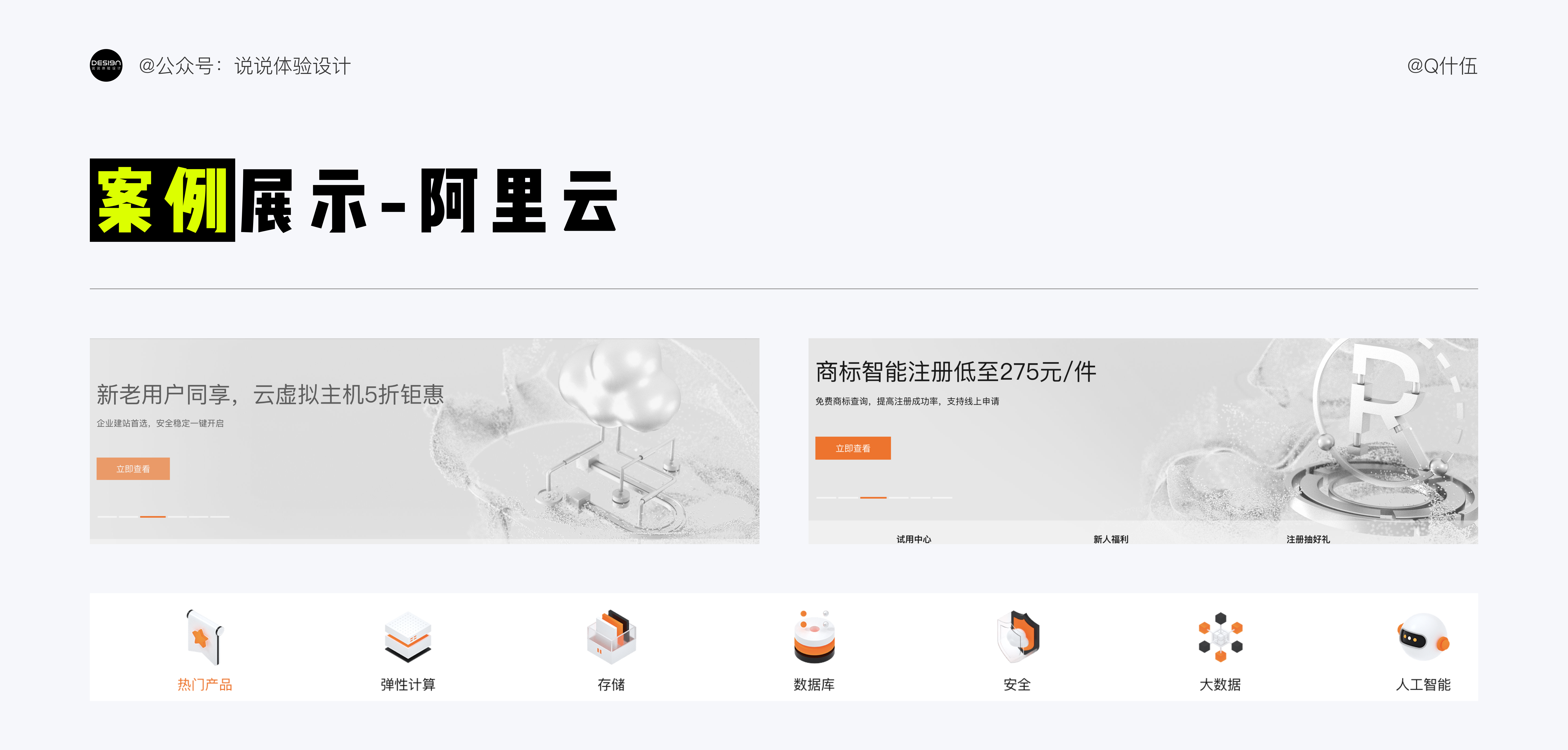

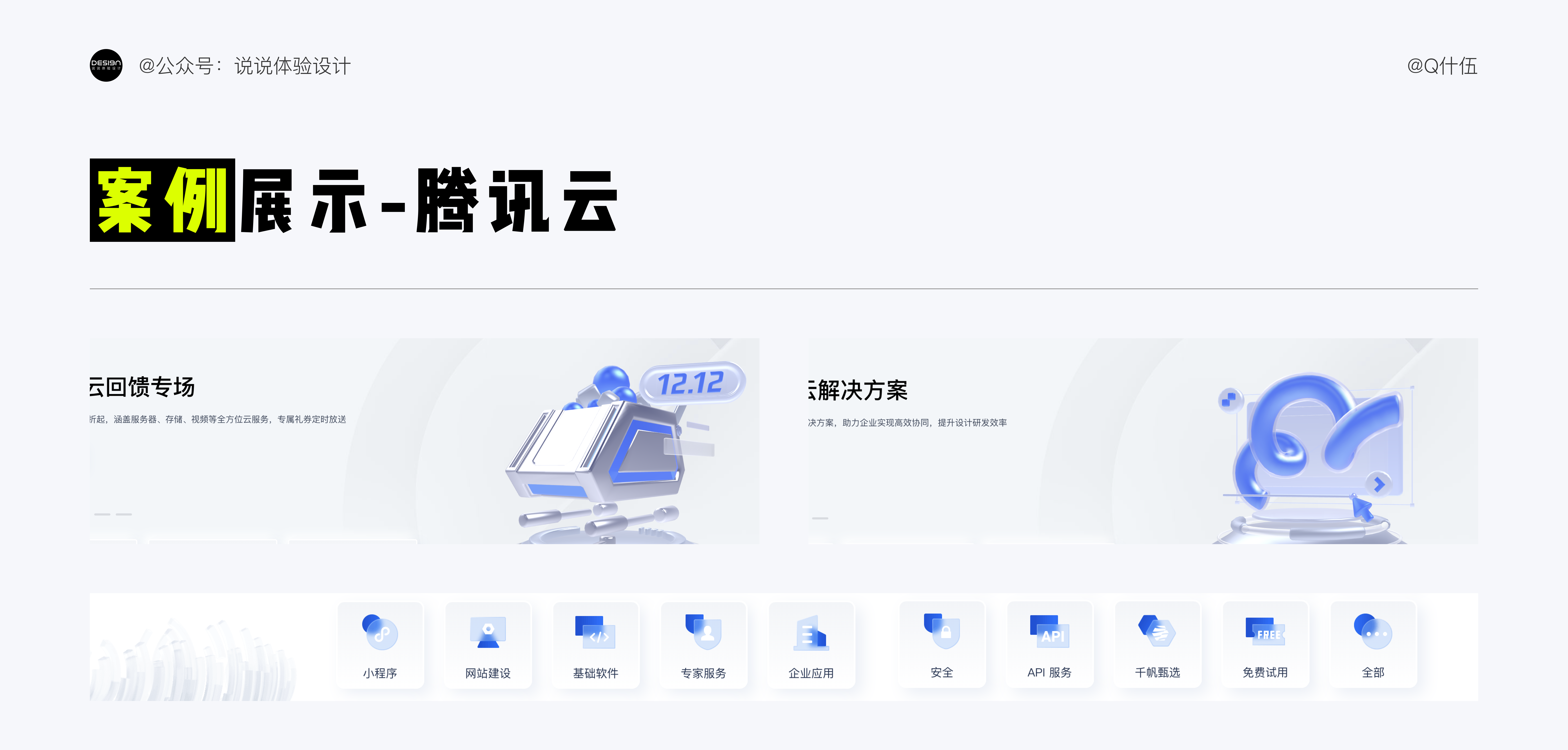

业务类型常见的主要为B、C端业务，设备类型常见为移动端、网页端，其他覆盖的终端设备和业务不做过多赘述。图标的设计应用主要想重点介绍这几年比较主流的B端网页类大厂项目，案例如下所示，这三款产品基本都使用了比较流行的几款风格图标：C4D、2.5D、新拟态。这些风格的主要特点就是专业，严谨、科技感、震撼力强。现下B端C化已经成为了新的趋势，越来越多新的设计风格也会逐步融入到B端的业务中。

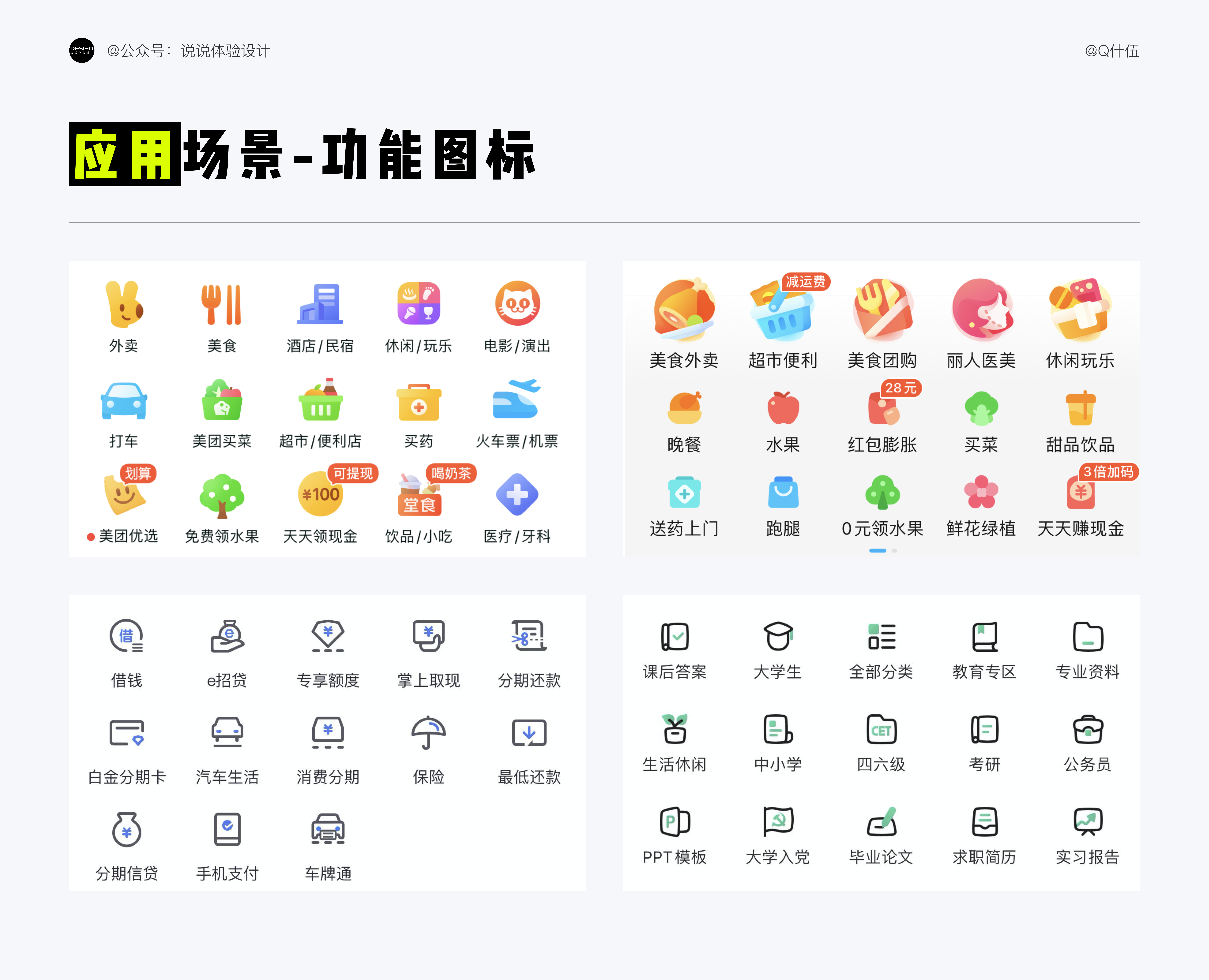

2.2、应用场景

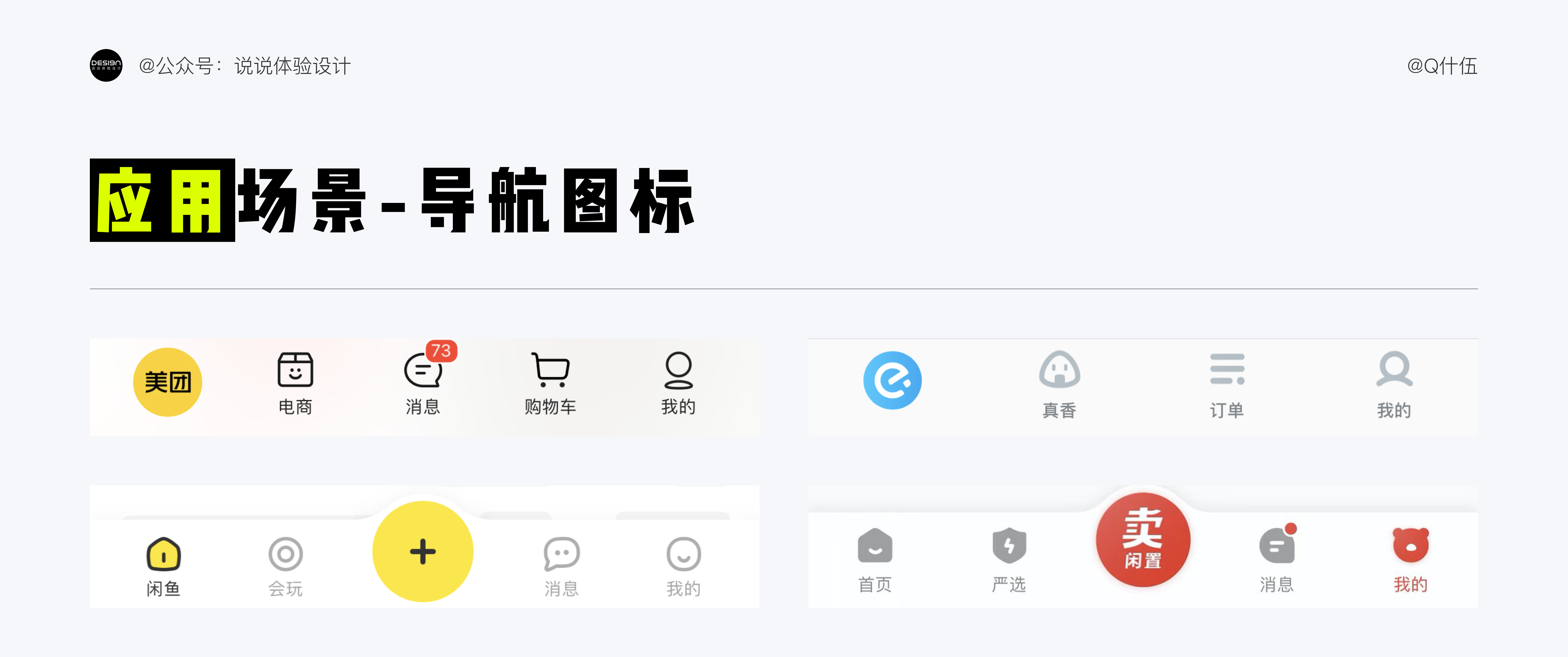

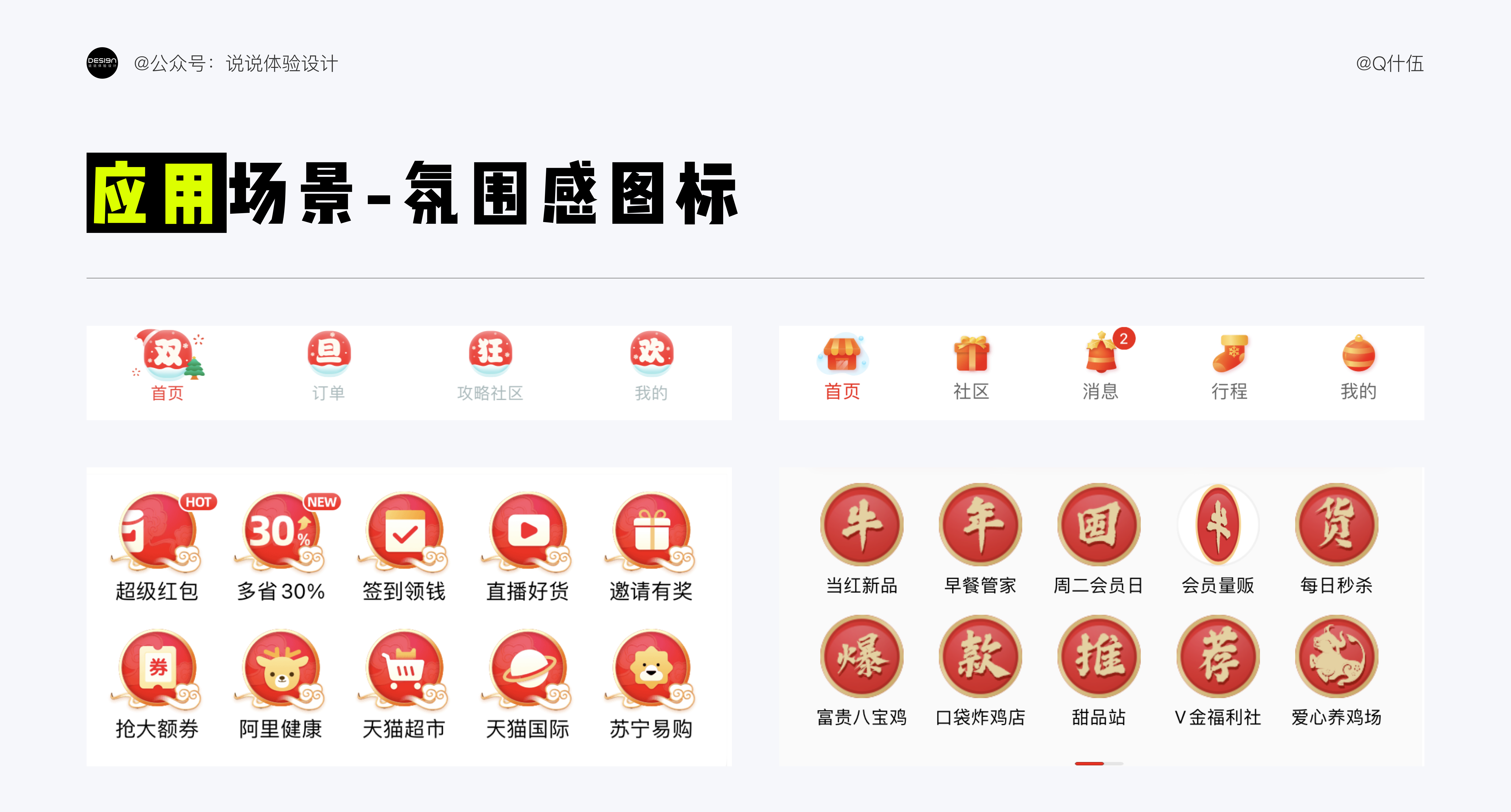

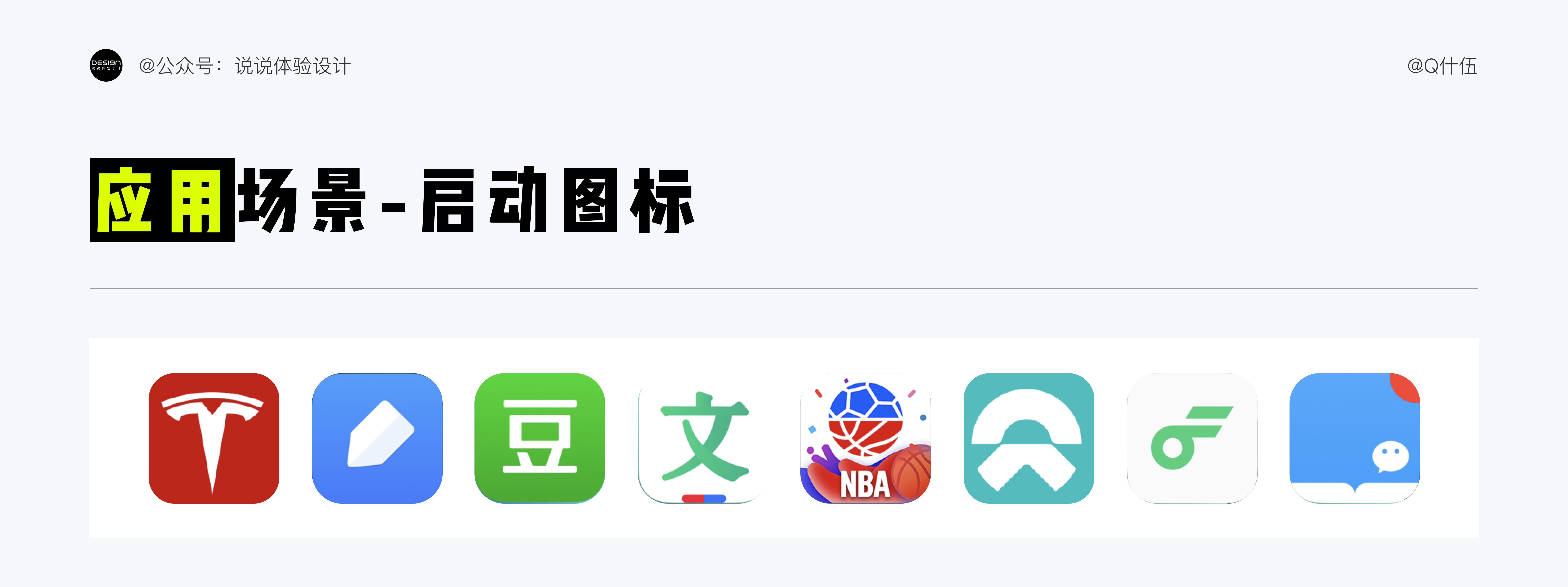

应用场景这说明举例主要以移动端为主，主要常应用于功能、启动、导航、氛围感图标。其他应用场景这里就不一一举例了。

3、图标的设计规范

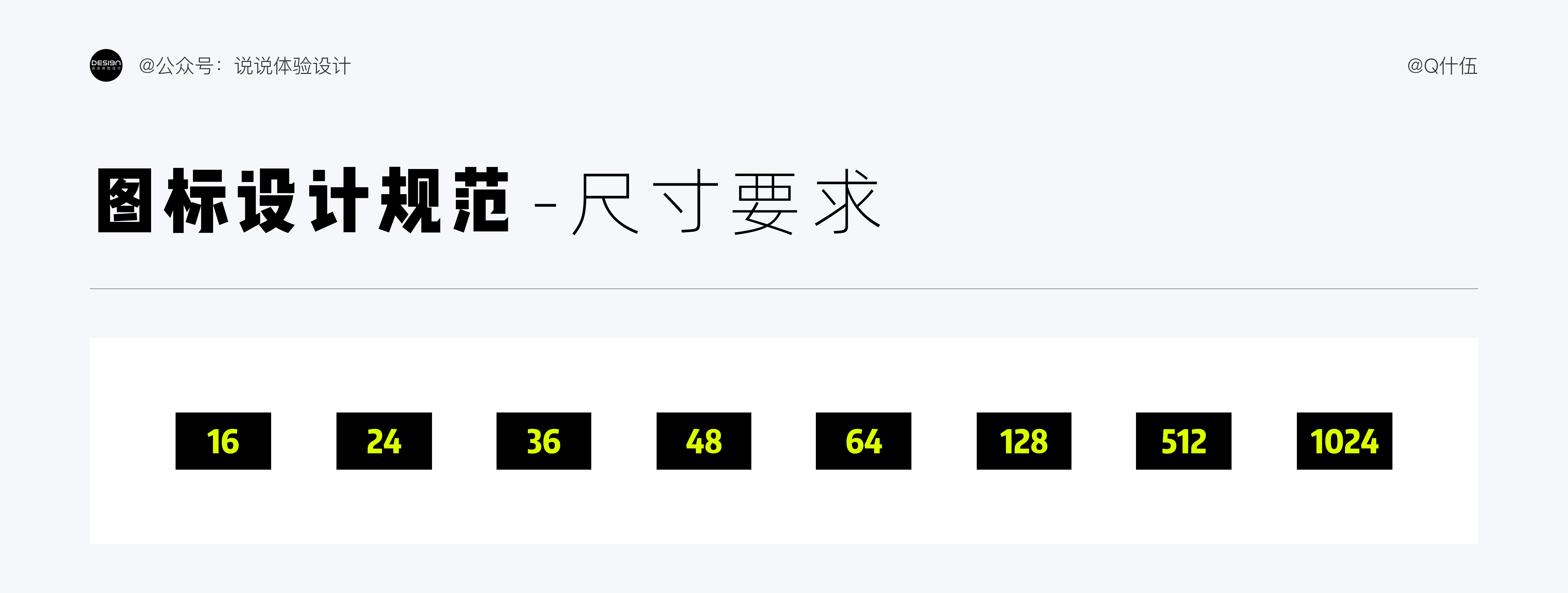

3.1、尺寸要求

为了保持图标元素的平衡感，通常需要使用基础的网格尺寸来进行绘制图标，常用的网格绘制尺寸为：16、24、36、48、64、128、512、1024。网格尺寸并不是固定的，在设计中也会存在特殊的尺寸，图标系统包括网格尺寸和图标元素两部分，这里规定的尺寸是网格尺寸，而并不是图标元素的尺寸大小。

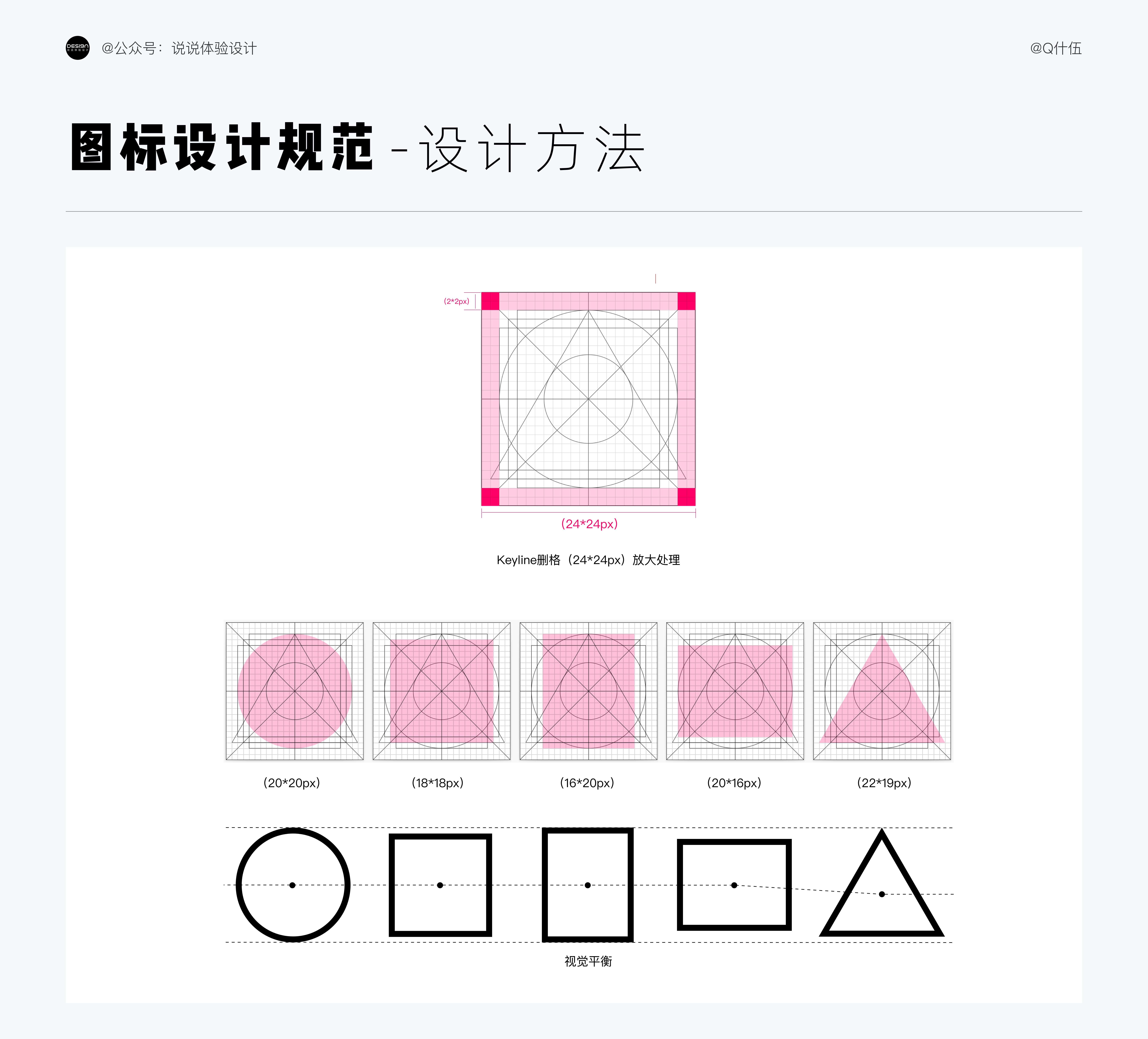

3.2、设计方法

图标的设计规范使用keyline删格规范，通过这种规范作为设计指导，来保持图标视觉上的一致性和平衡感，在UI界面设计中，网格整个大小必须是4或8的倍数（根据安卓和iOS设计规范，安卓定义是8的倍数，iOS是4的倍数），以此保证不同尺寸下的适配问题，使用24*24px的网格尺寸时，需要预留2px的出血线。如果有其他尺寸的图标，如48*48px，可在24*24px的基础上增加一倍，根据自己设计的需要以此类推。

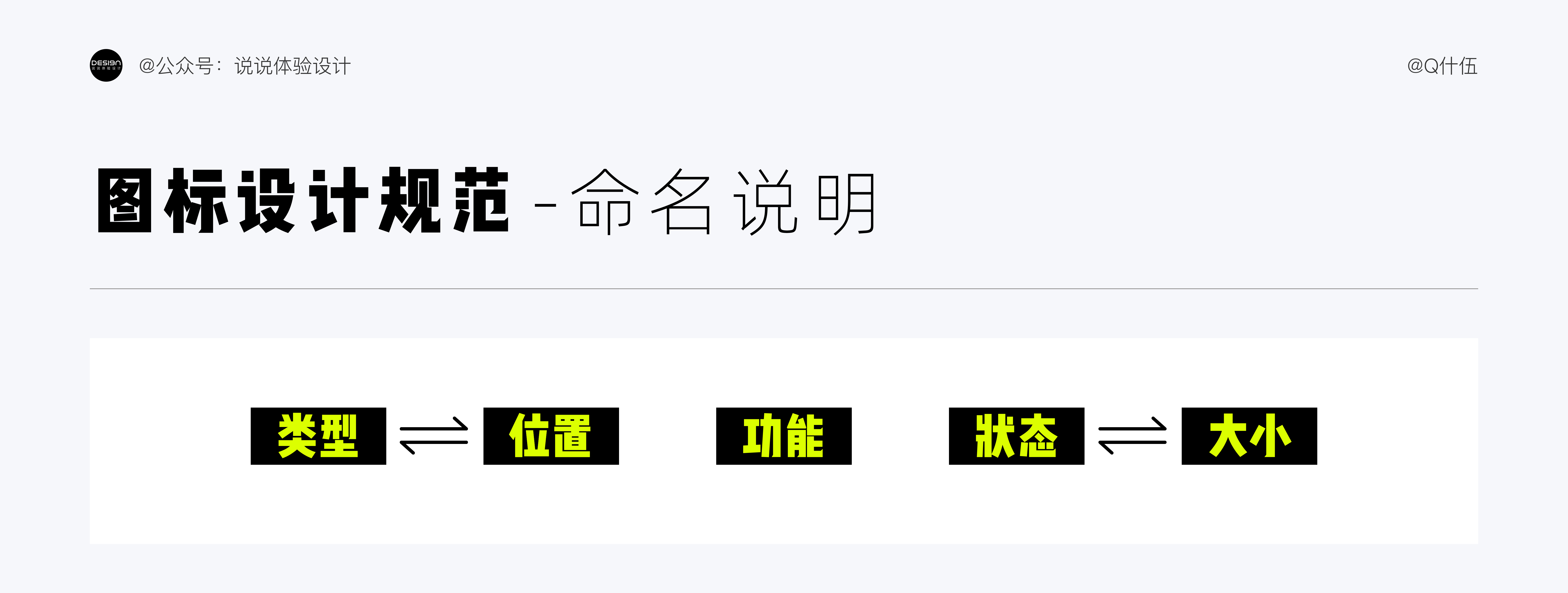

3.3、命名规范

图标命名需要规范化，因为最终都需要提供技术人员合进代码中，代码中一般基本全是英文命名，所以在命名前最好和技术人员统一规范，这里说明我使用中文字代替。真实项目中以英文命名为准，规范的图标命名可以提高团队的协作效率，个人一般习惯命名顺序为：类型_位置_功能_状态_大小。其中类型和位置可以调整，状态和大小也可以调整，关于图标“大小”属性有时候在特定场景下可以省略。例如iOS自带大小的后缀：@1X，@2X，@3X。

3.4、导出分析

将图标输出给技术人员时，需要了解图标的输出方式，图标输出的格式按种类分为矢量和位图格式，位图导出格式通常有PNG、JPG，矢量导出为svg，gif图标是矢量和位图都可以使用的一种格式。

图标输出尺寸区域需要尽量保持1:1，输出元素包括可见图标元素和不可见的图标区域，在设计过程中，可以在keyline删格规范中设计图标元素，让可见的图标元素在视觉上保持一致。将不可见的图标区域设计成1:1尺寸输出给程序，这样的做法不仅是为了规范化页面中的图标位置，同时也是帮助技术人员更有效率的进行开发。

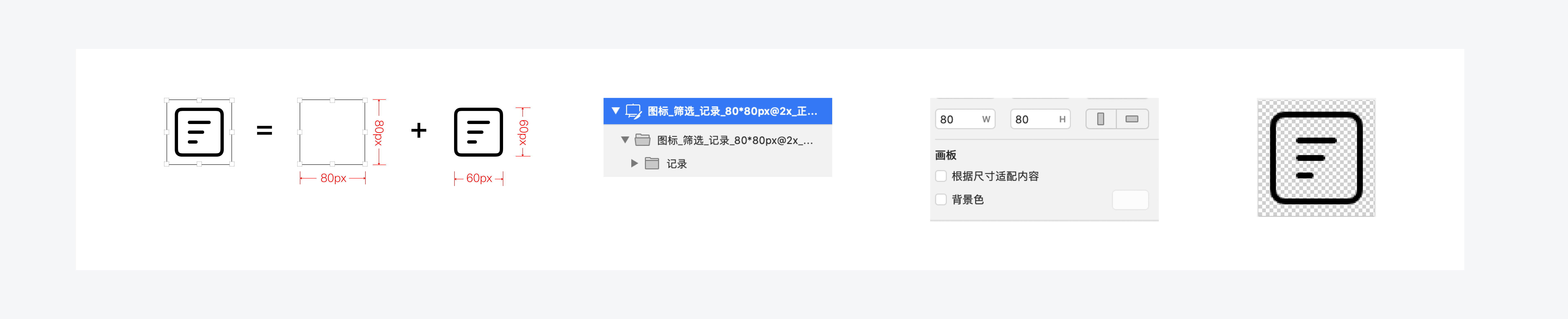

位图输出方式1：切片工具（软件sketch）

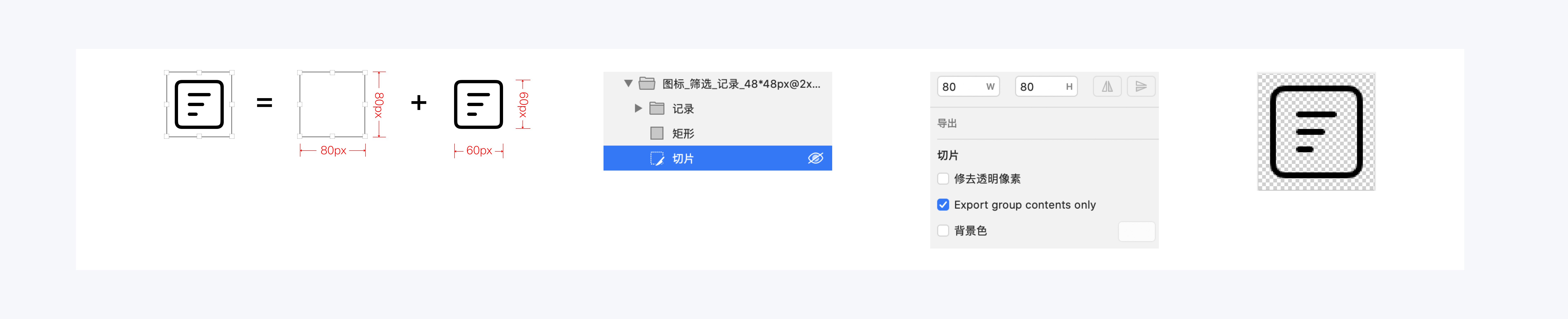

将图标元素打组，如下图中的“记录”，图标底部增加一个1:1矩形，作为定位使用，设置不透明度为0，代替网格，使用【切片工具】按照矩形尺寸进行拉伸选择区域，如网格区域尺寸为“80*80px”，然后将切片和“记录”打组，切片放置于图标元素的下面，选中切片，在右侧工具栏中进行导出，勾选“切片”设置中的“Esport group contents only”选项进行图标导出。ps如果这个图标是在画板中利用切片切图，直接可以将画板大小设置为对应网格尺寸。可以省略矩形，但实际应用还是根据自己的需要为准。

位图输出方式2：画板导出（软件sketch）

将整个画板尺寸设置为网格设计尺寸，网格区域元素设置不透明度为0，导出图标如下，不透明区域会和图标元素一起切取。

位图输出方式1：切片工具（软件Figma）

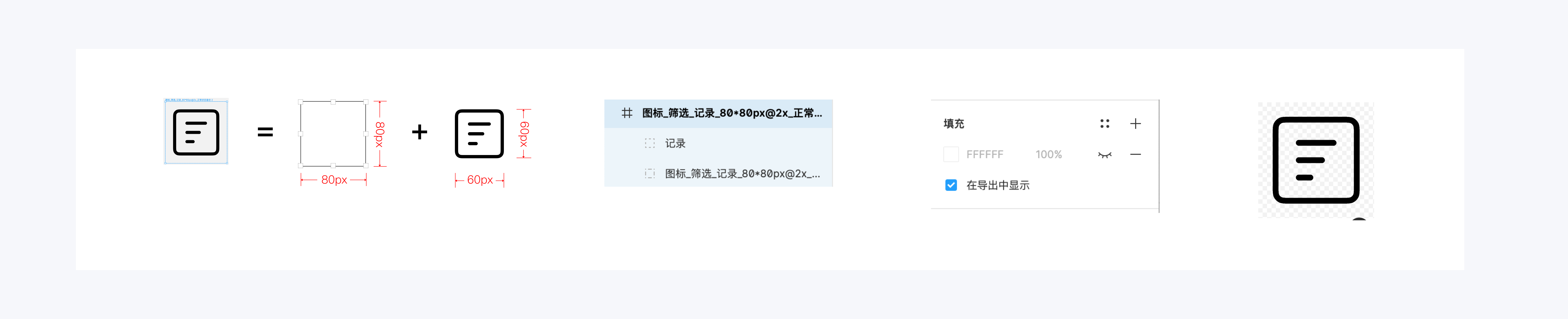

将图标元素打组，如下图中的“记录”，使用【切片工具】按照网格尺寸进行拉伸选择区域，如网格区域尺寸为“80*80px”，将画板填充色隐藏，导出预览。切片在画板切图操作应用解释同sketch。

位图输出方式2：画板导出（软件Figma）

将整个画板尺寸设置为网格设计尺寸，在网格区域将画板填充色隐藏或不透明度设置为0，导出预览。导出图标如下，不透明区域会和图标元素一起切取。

矢量输出方式和规范

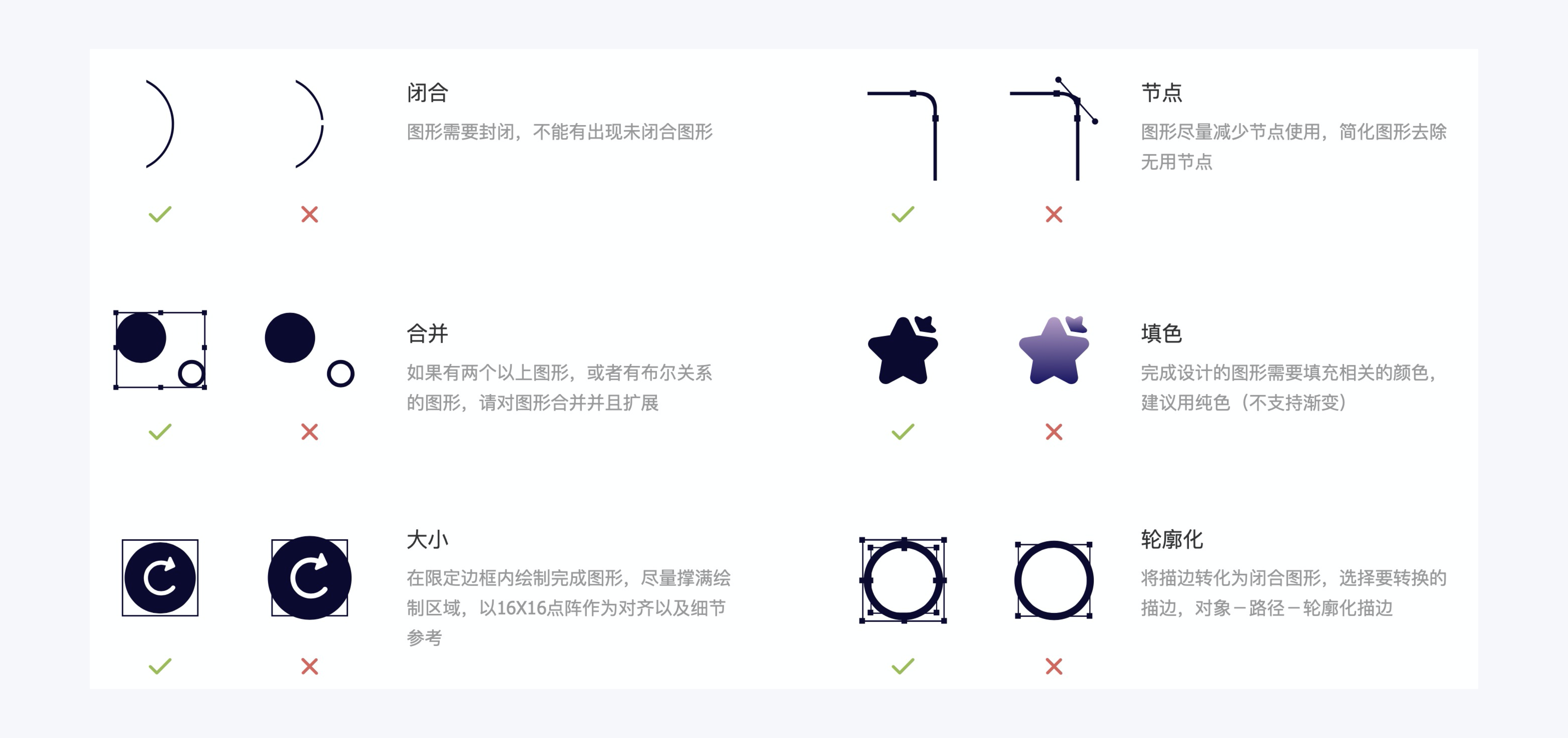

矢量图标以“SVG”格式导出，团队协作图标输出经常会将图标导出存放在矢量图标库，然后技术人员可以自己随时获取更改图标色值：导出矢量图标时，需要上传相关平台图标库，例如目前最普及的图标库iconfont，对于矢量图标的输出上传都有一定规范要求，如下所示：

GIF图标说明

关于gif图标的设计也是有位图和矢量两种方式，位图gif一般也是通过导出帧图片排序，转给技术人员，进行编码形成动画图标；矢量的gif是通过ae和相关插件辅助导出json文件转给技术人员进行编码，一般适合MG动画效果。gif的相关内容涉及比较广泛。这里只针对gif图标做简单说明，详细的内容点后面有时间会再做总结。

4、图标的设计案例

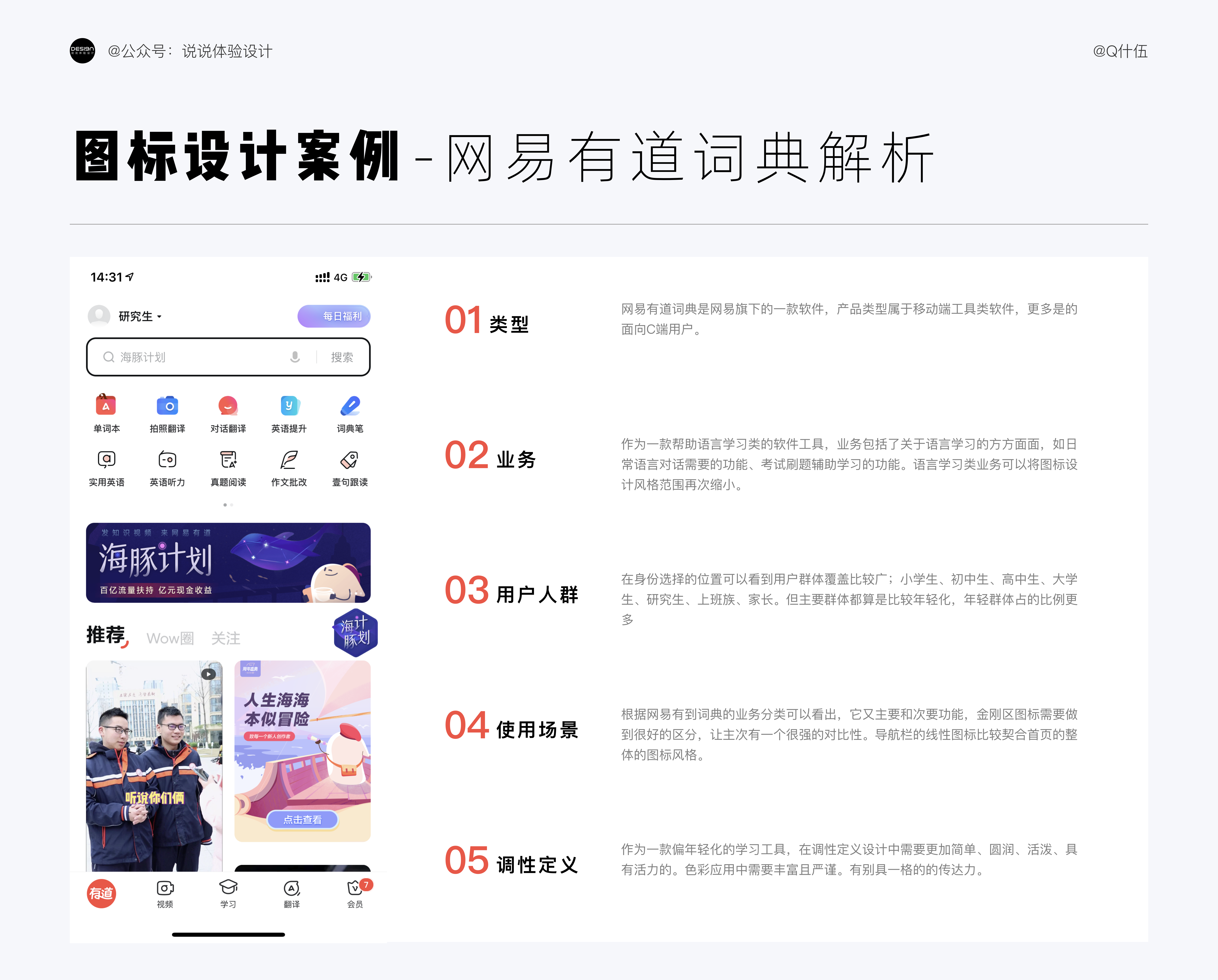

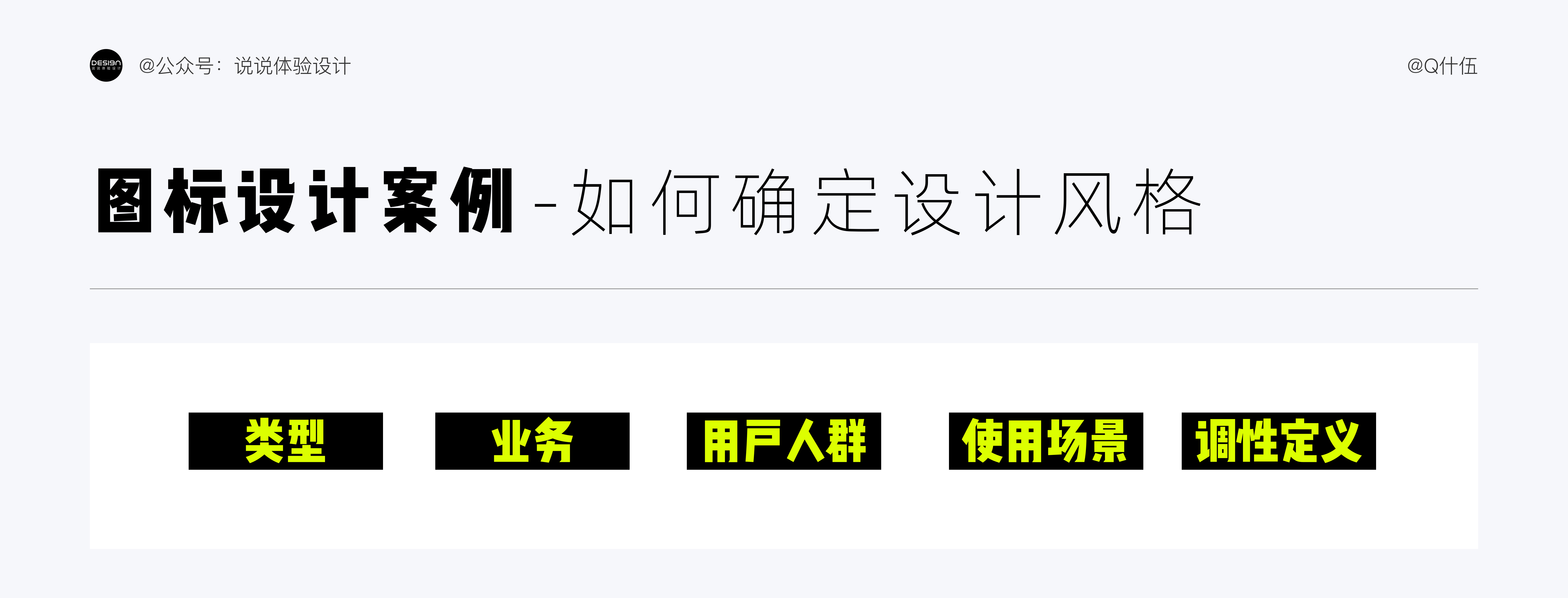

4.1、确定图标设计风格

任何一款应用，页面场景都会有很多，但产品的风格主要体现在首页设计上，从首页设计去洞察产品的整体形象。不一样的业务或功能对应风格图标的使用都会不一样，首先主要区域图标的设计一定是契合产品的调性，例如工具类产品讲究的是简单易懂，其次同类型的产品下还可以进行业务区分，比方工具类（生活支付工具、学习工具、记账工具、存储工具等）。

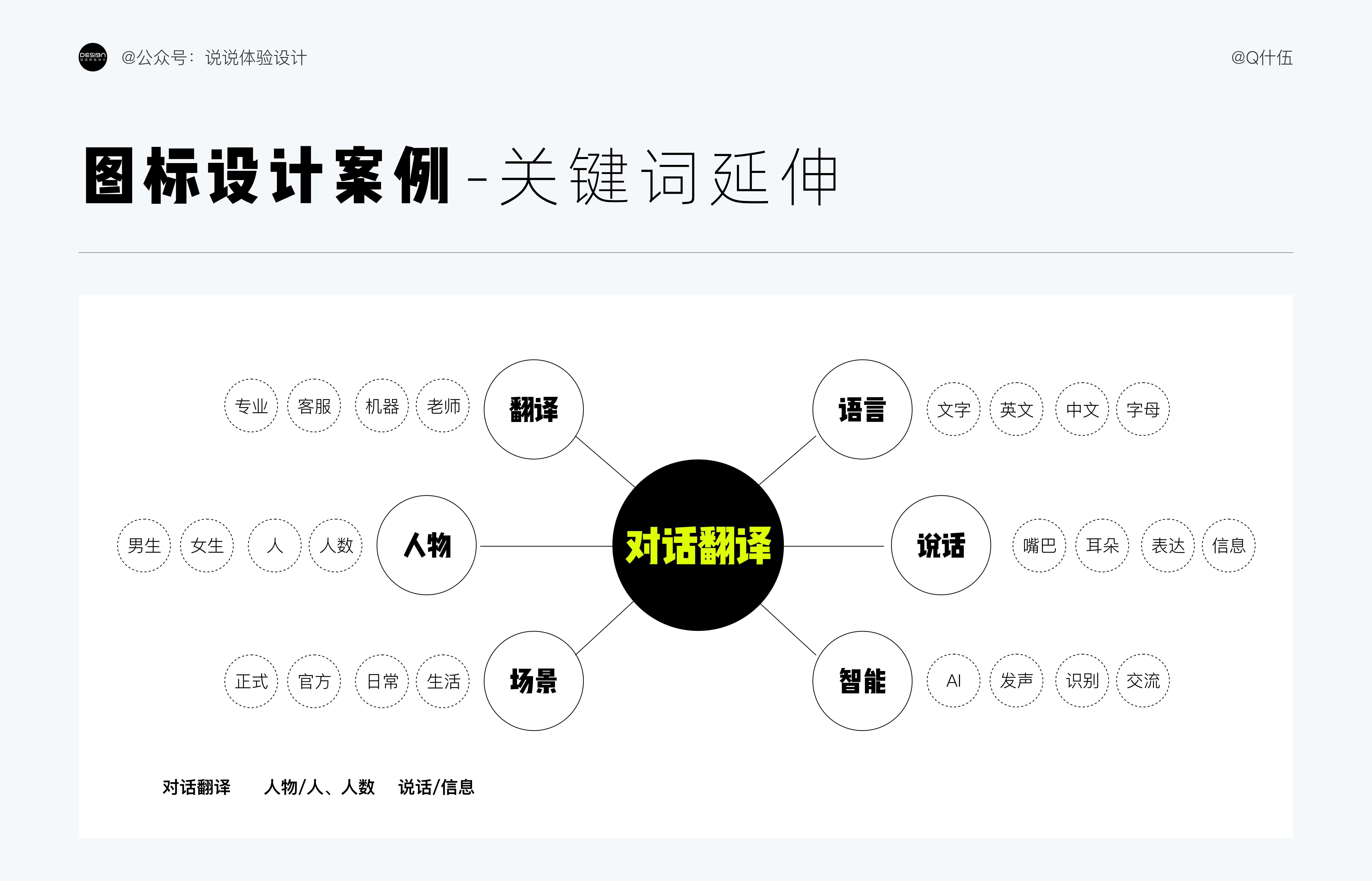

4.2、关键词的语义和延伸

关键词延伸可以进行划分为主要关键词和间接关键词，主要关键词（如A1、A2、A3….）,主要关键词A1可以再延伸间接关键词（如A1-1、A1-2、A1-3…）,如果脑洞够大，还可以进行三级关键词类推。

4.3、图标设计自检事项

4.3.1、识别

图标的的底层价值在于它能否准确的向用户传达信息！所以识别性是图标最基础的要求，一个有价值的图标，不光在于视觉是否美观，更在于信息传递的精确度，图标识别性主要分为语义识别和视觉识别两部分。

（1）、语义识别

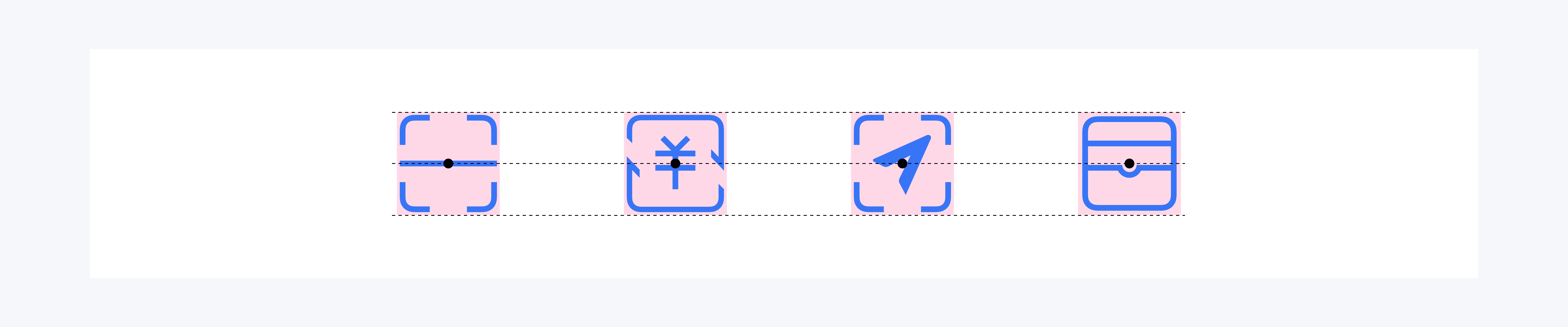

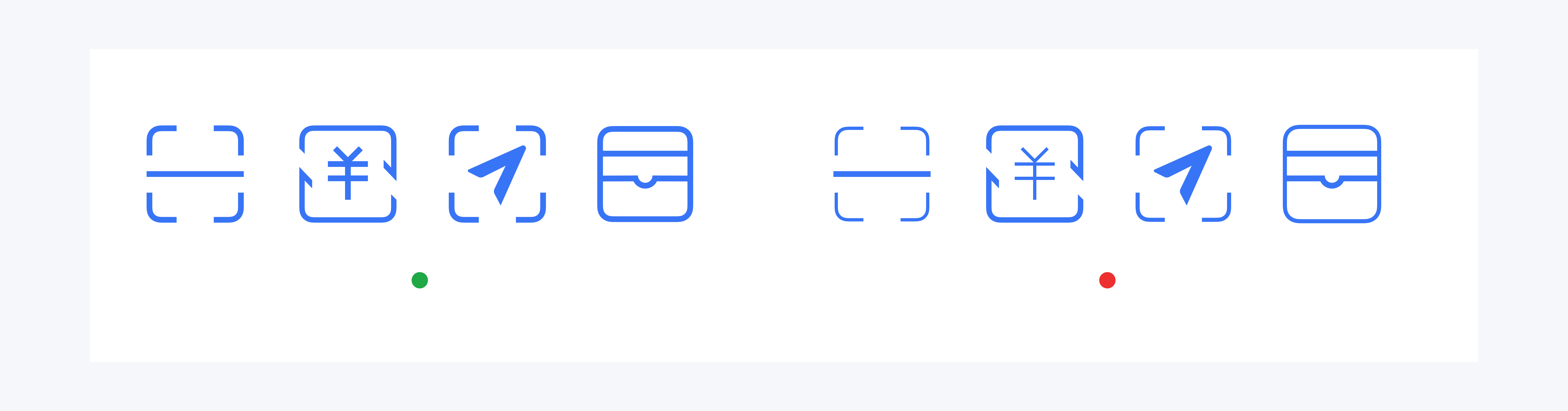

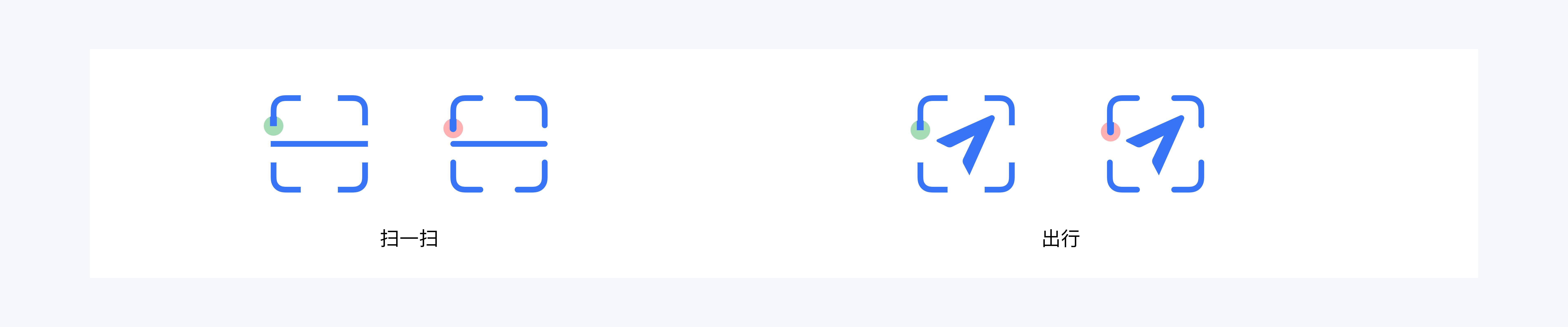

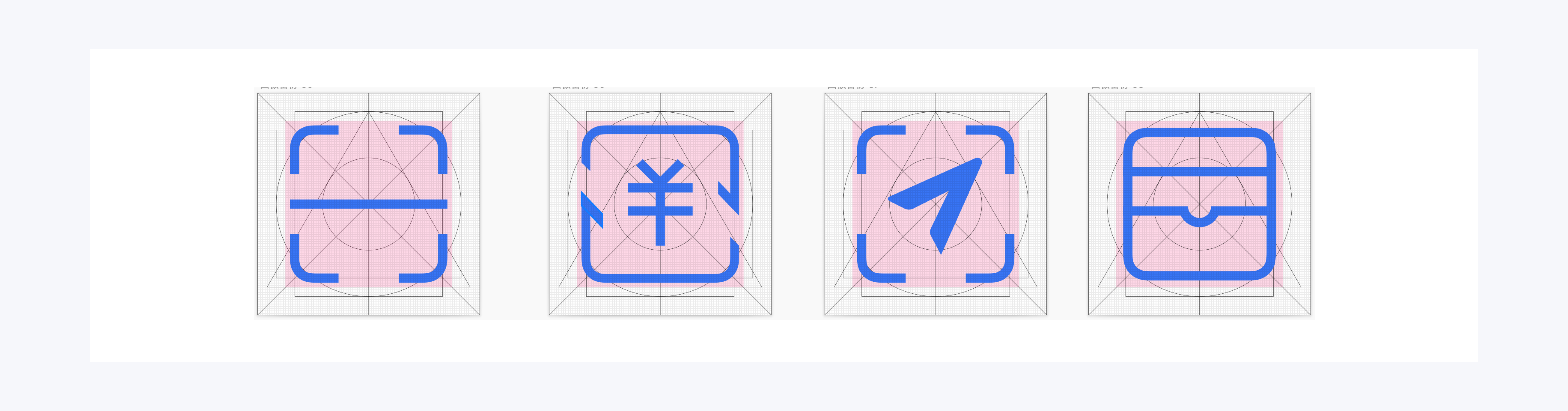

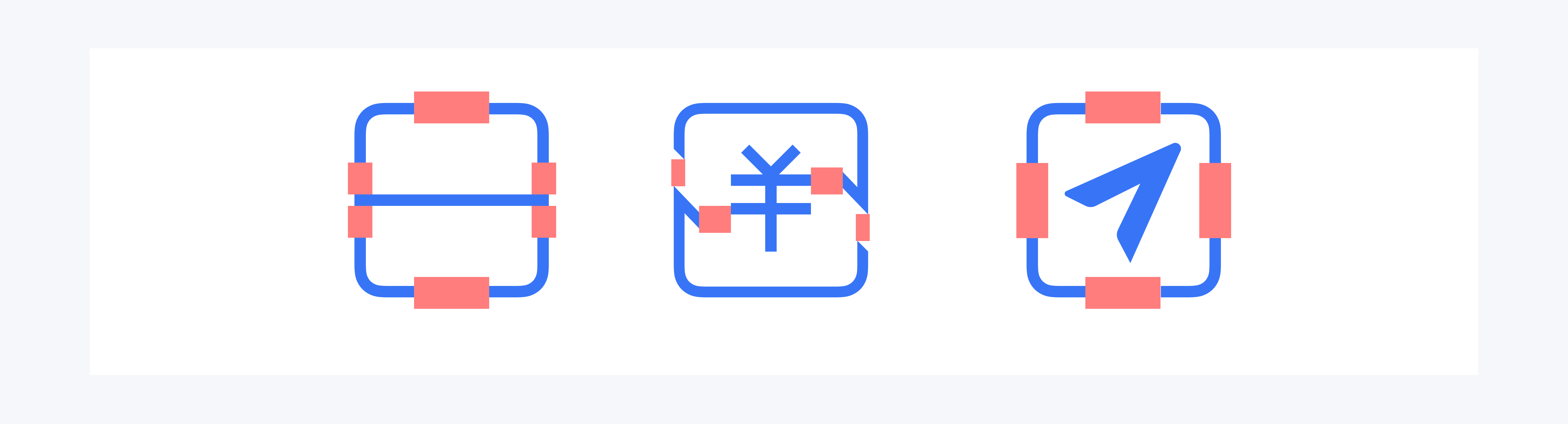

语义识别的理解就是当用户看到这个图标之后，很清晰的知道这个是干什么的。如下方按照网格规范临摹的支付宝的首页的主功能图标。扫一扫，首付款、出行、卡包；例如“扫一扫”图标，平常用户在扫码页面时，都会有一个二维码显示区域，中间有一条线在区域内扫瞄，基于这样的用户习惯和认知，扫一扫图标就很好的传递这是扫描二维码的意思

（2）、视觉识别

视觉识别与语言识别不同，它更在乎影响用户识别图标的一些感官因素，如颜色、复杂程度、图标类型的搭配等。

图标颜色：

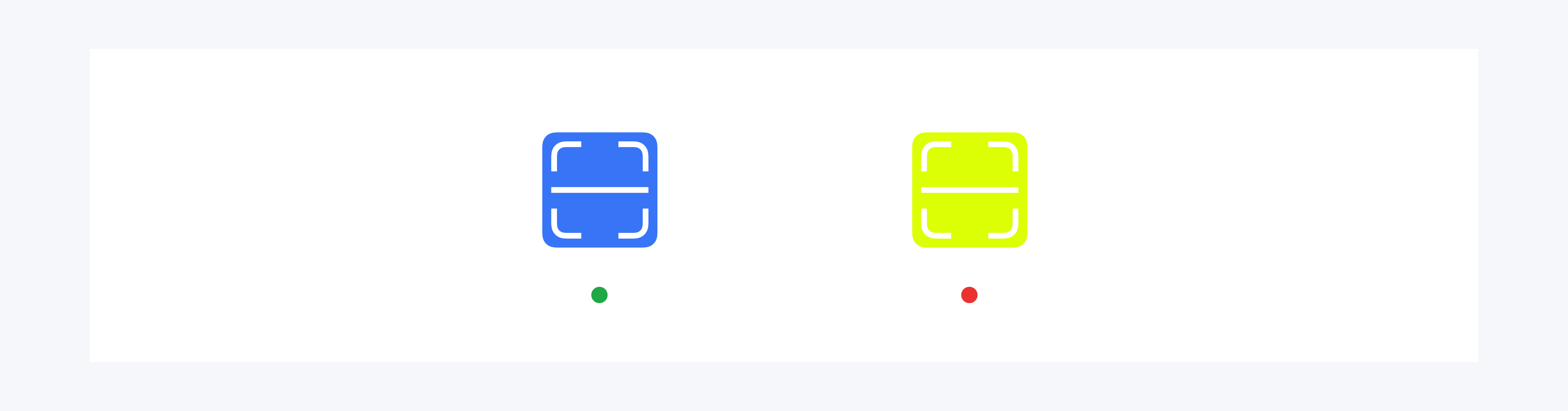

明度相近的色相颜色不能在一起使用，比如右边的亮青色和白色，放在一起就会显得图标很扎眼，视觉原则中强调白底黑字，就是为了做对比，突出重点。

复杂程度

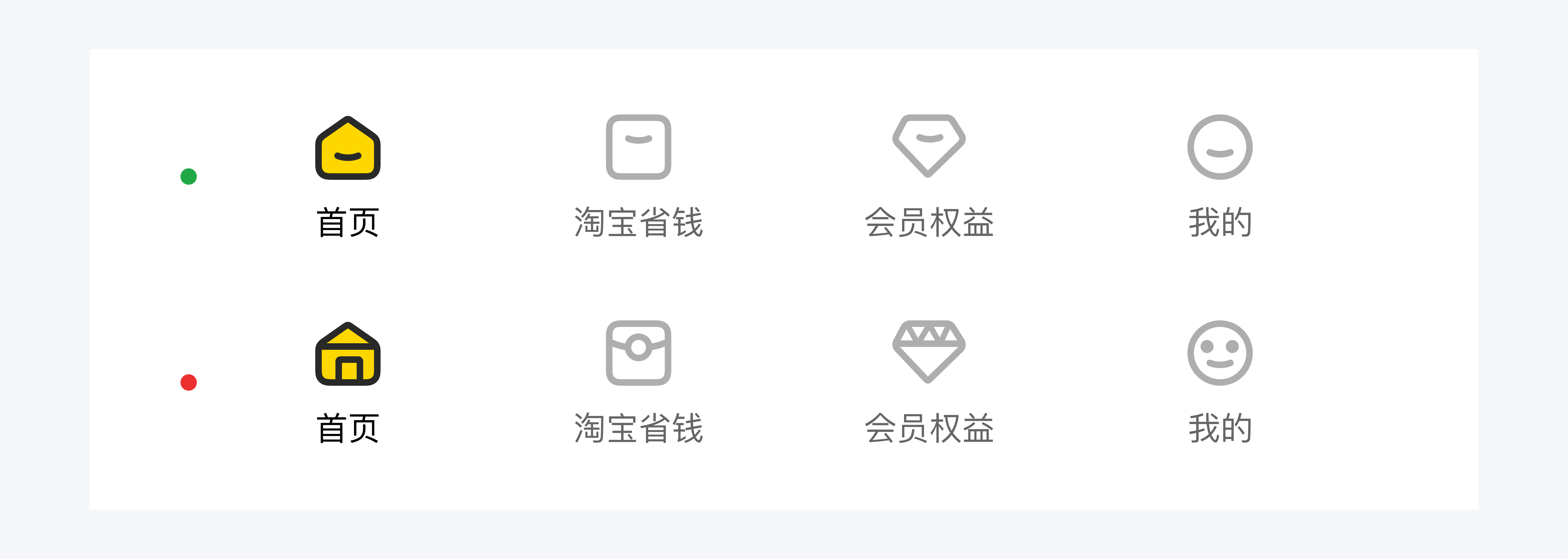

在设计前，我们一定考虑图标的使用场景，自己做设计稿的时候和真实场景图标的应用还是有很大差别，例如下列一组底部tab的导航图标，在图标尺寸比较小的场景中，一定要确保图标的简洁，避免过多的元素干扰，要便于用户记忆和识别。

类型搭配

底色与图标类型的结合，“底色+面性”的识别性>“底色+线性”的识别性

4.3.2、统一性

图标统一性：在图标设计的时候，我们需要注意图标表达的一致性，可以从以下几点去注意；圆角大小，描边粗细，描边断点细节，视觉统一，角度，间距，图标数据小数点；

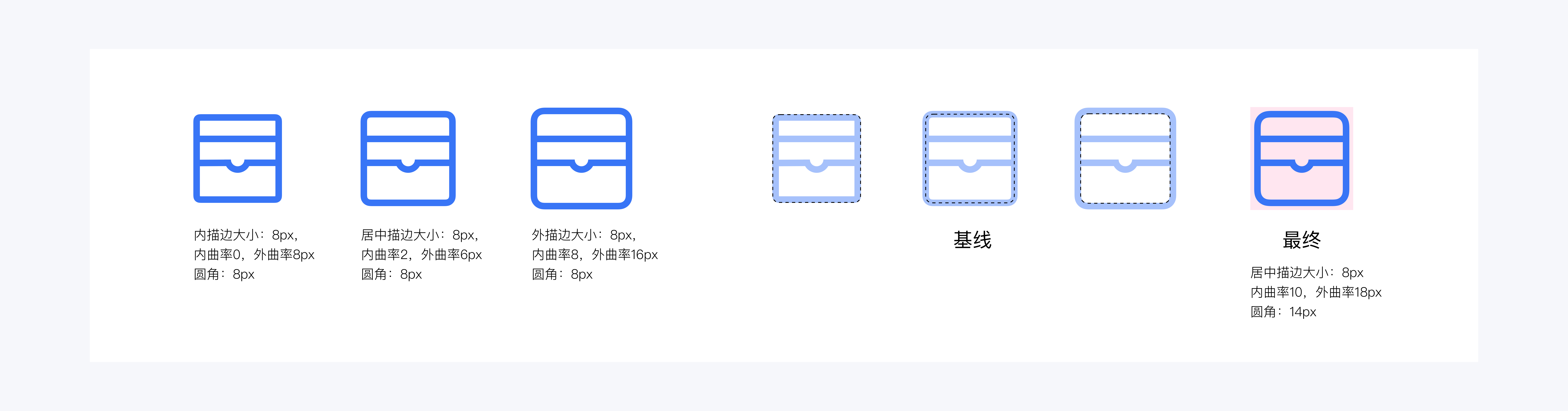

圆角大小

圆角大小的细节很容易被忽略，因为的他的成形和描边形式的选取也有很大的关联，描边方式有内描边、居中描边、外描边。描边的大小会根据基线来扩展。

描边粗细

图标的粗线也会影响整体图标的一致性如下图所示，对比很强烈

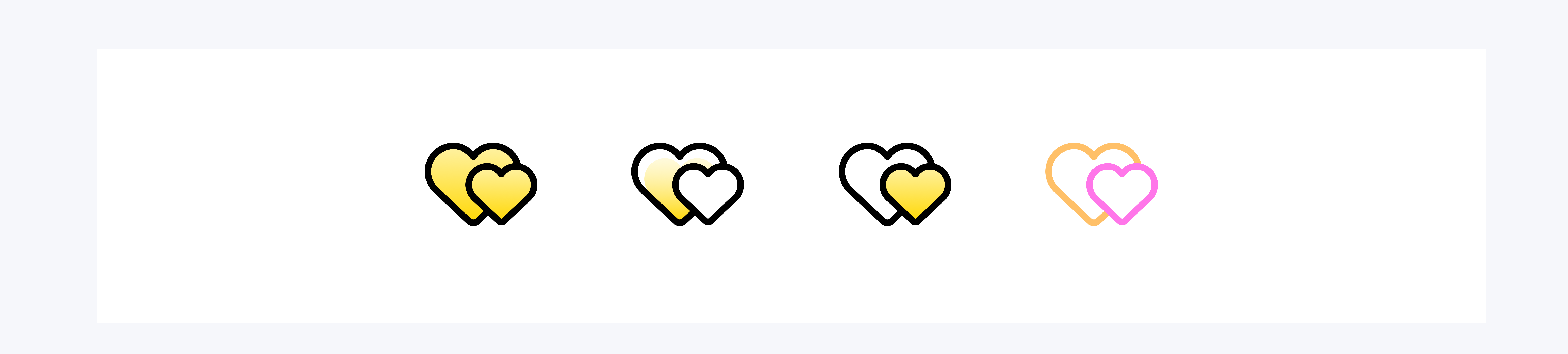

端点类型

端点类型选择也是需要根据场景去使用，平头断点比较生硬，圆头断点比较可爱活泼。如下图所示：

视觉统一

根据keyline网格规范设计保证图标的平衡统一。

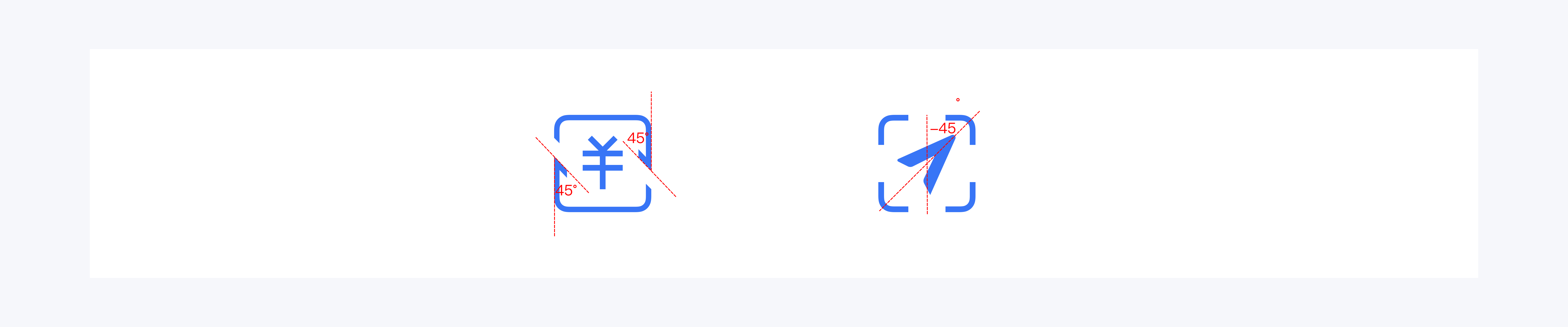

图标角度

角度也是统一性中常见的基本要素，一般根据相应的倍数规范进行角度变化。

图标元素间距

图标中的元素上下、左右之间的距离需统一对称。

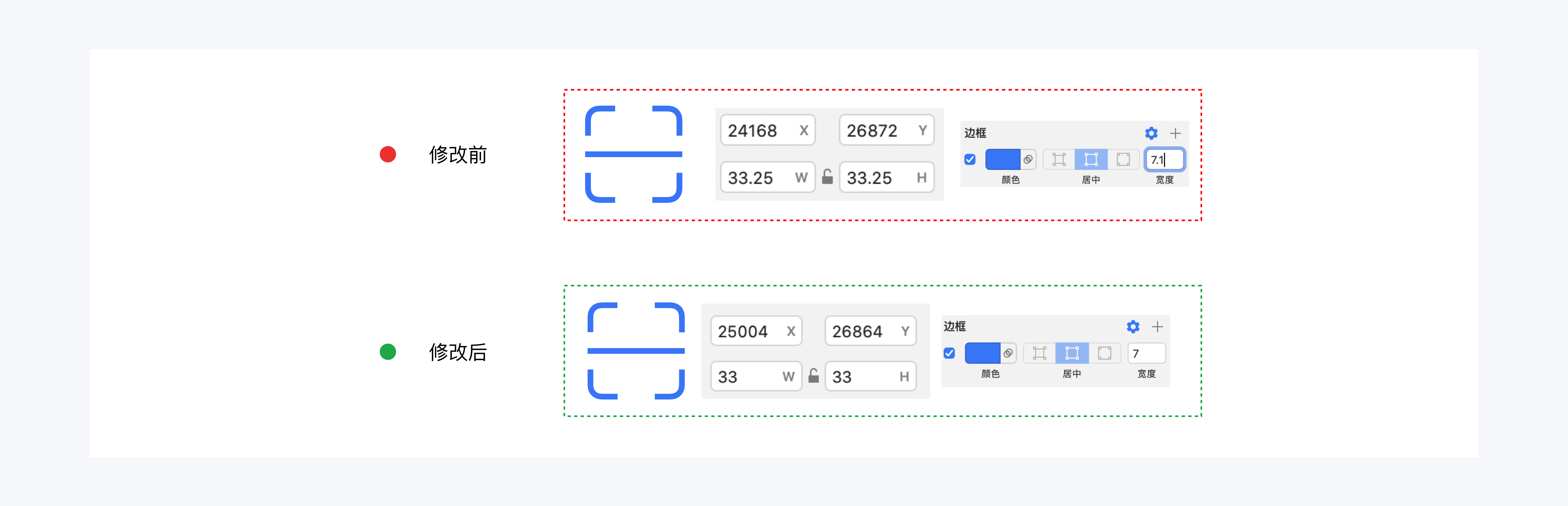

图标数据小数点

当图标中的点的位置或者某一部分出现小数点的场景，需要调整至整数，根据四舍五入的计数方式进行精确，描边大小可以存在“X.5”这样的情况。

4.3.3、美感

图标统一性：在图标设计的时候，我们需要注意图标表达的一致性，可以从以下几点去注意；圆角大小，描边粗细，描边断点细节，视觉统一，角度，间距，图标数据小数点；

饱满

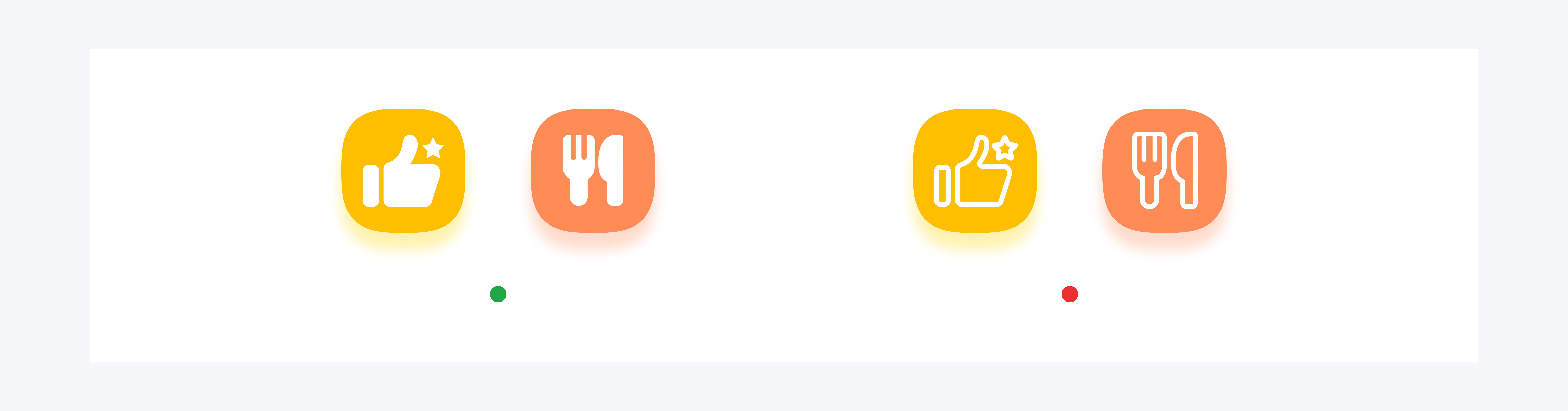

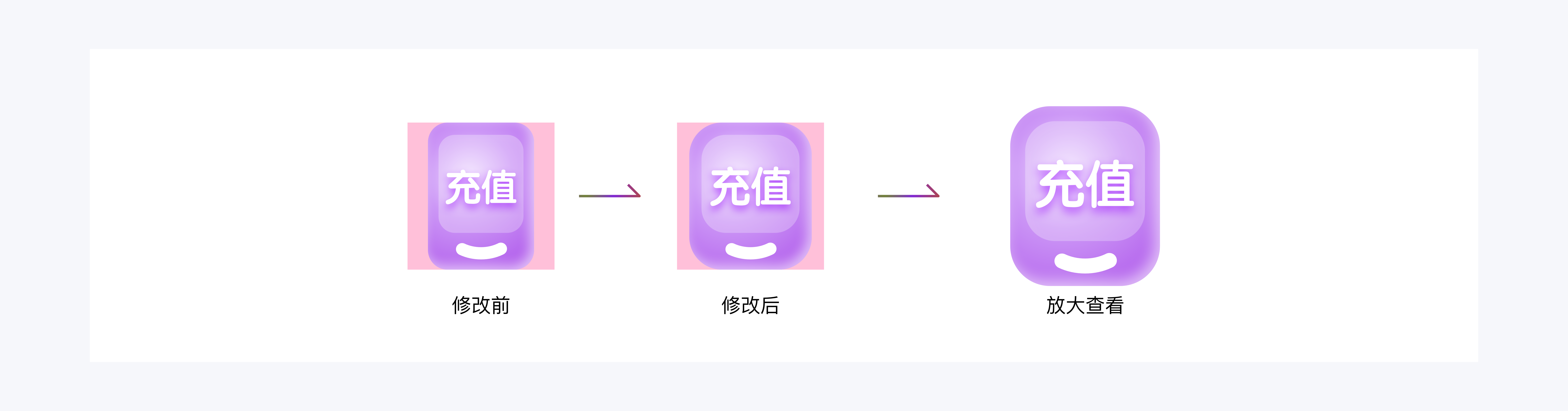

饱满度的提升也能体现图标的精致感，这也是考虑图标视觉识别的一个重要因素。根据网格系统，通常也是按照图标元素在固定矩形删格中的位置比例来看整体效果，再判断是否饱满。如之前做的一个充值的图标，增加面积，增大圆角。

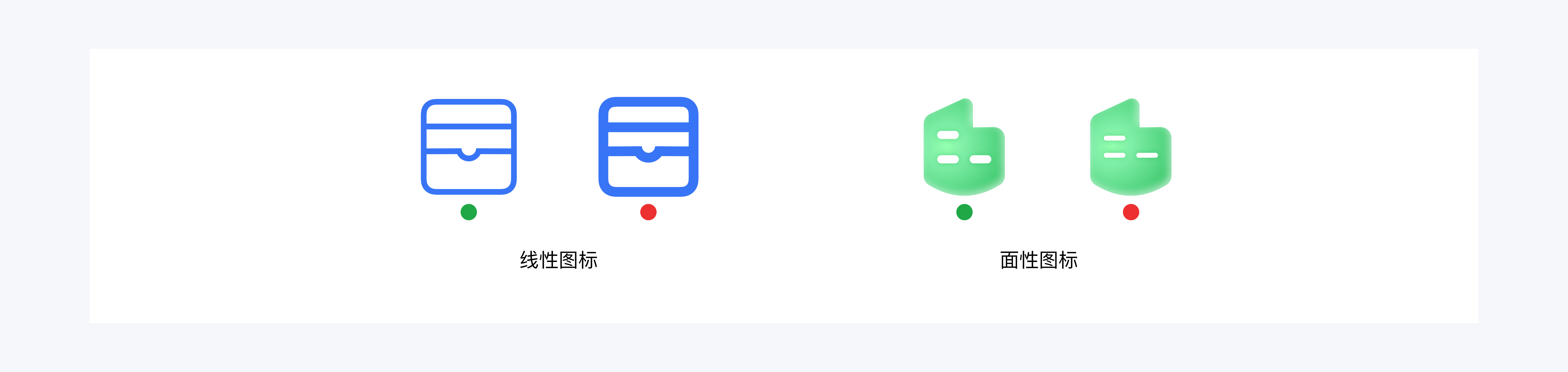

透析感

图标透析感的体现在于图标之间的间距，描边粗细，导致的空间留白是否合适，好的透析感图标设计会让图标更加有灵性，不会让用户看了之后觉得沉闷压抑，如下案例支付宝线性图标描边大小的对比，面性图标为自己项目设计的。

4.3.4、风格

图标风格：图标的形式主要是属性形式和表现形式两种

属性

图标设计是会需要先去根据对应图标的基本属性进行的造型绘制，给图标定型，首先语义表达上要精准，其次要根据具体业务和场景确定图标骨骼基调。如下案例：

表现

图标表现形式在文章第一部分进行过详细的描述和分类。就是通过什么样的表达形式或技法去将造型塑造的更贴合场景。

在比如这组面型图标通过形式组合、留白、增加透气感、丰富层次感。

4.3.5、品牌关联性

品牌形象现在已经是提升用户产品认知的一个重要手段，品牌需要通过不断的积累才能发挥更大的价值，品牌宣传也是一个比较长期的行为，所以现在很多图标设计也在融入这些元素

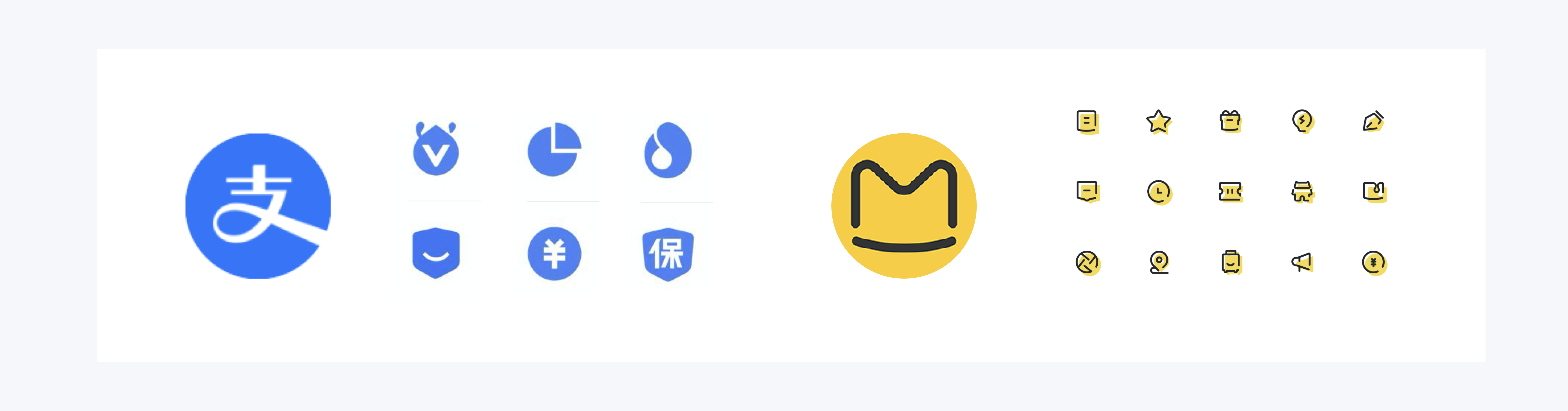

品牌颜色：颜色是最基础的表现元素，图标设计也会考虑品牌颜色，给品牌传播赋能。如下案例支付宝。

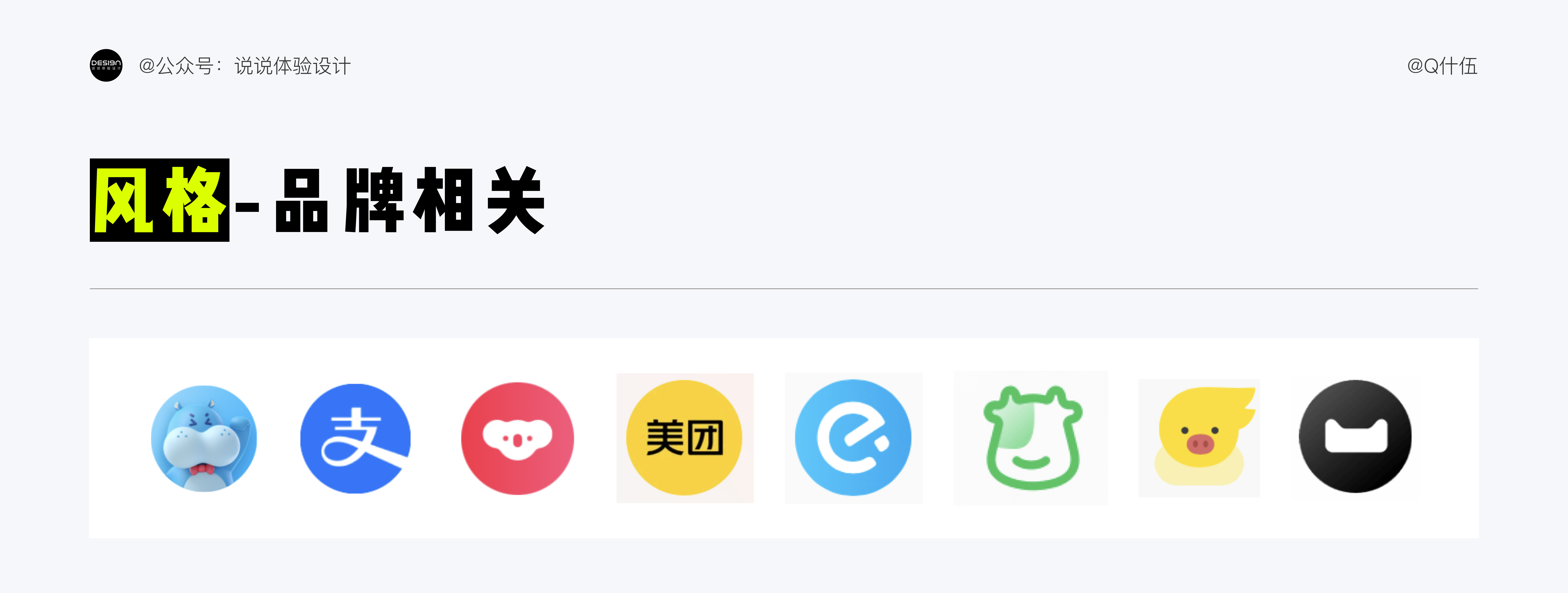

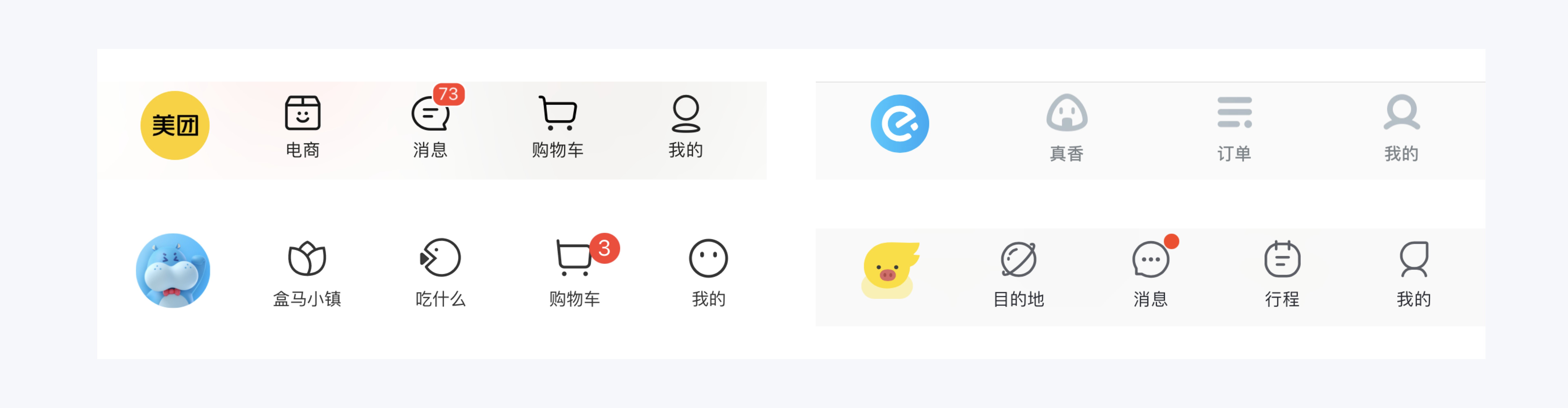

品牌logo，不管是文字和图形、ip形象，都可以在图标设计中进行体现和场景相结合，如下案例：美团、饿了么、盒马、飞猪

关于图标设计的分享总结到此就结束了，感谢大家的阅览，希望能帮到大家对图标有更全面的认识！

UI设计视觉指南-图标篇就算完结了，咱们下篇文章见。
