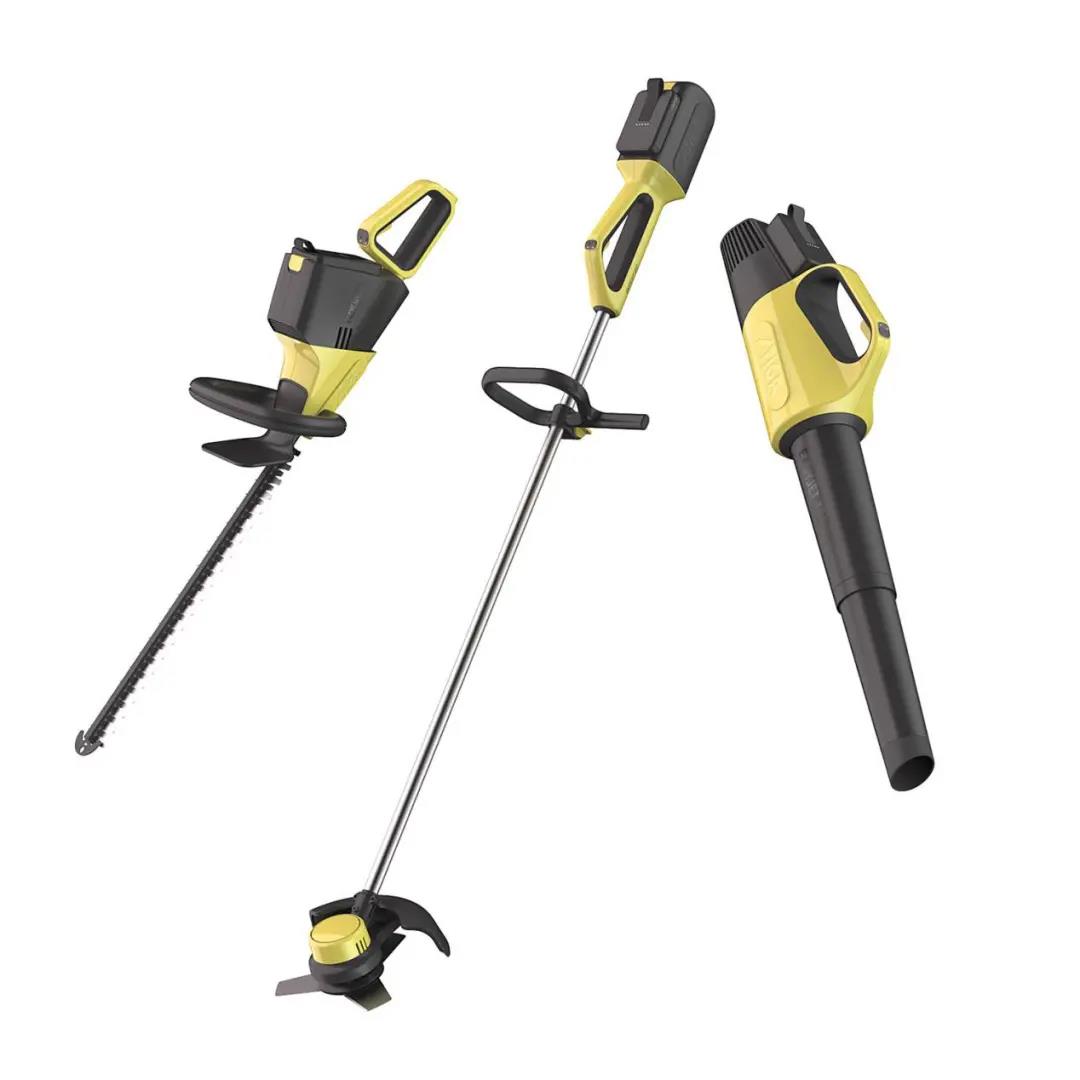

从图而看，可将主体分为前中后三大部分，三大部件中，后部电动机处需注意与电池组的位置结构关系，中部手持部分则需注意上下曲面衔接的连续性，前部导管注意造型即可。

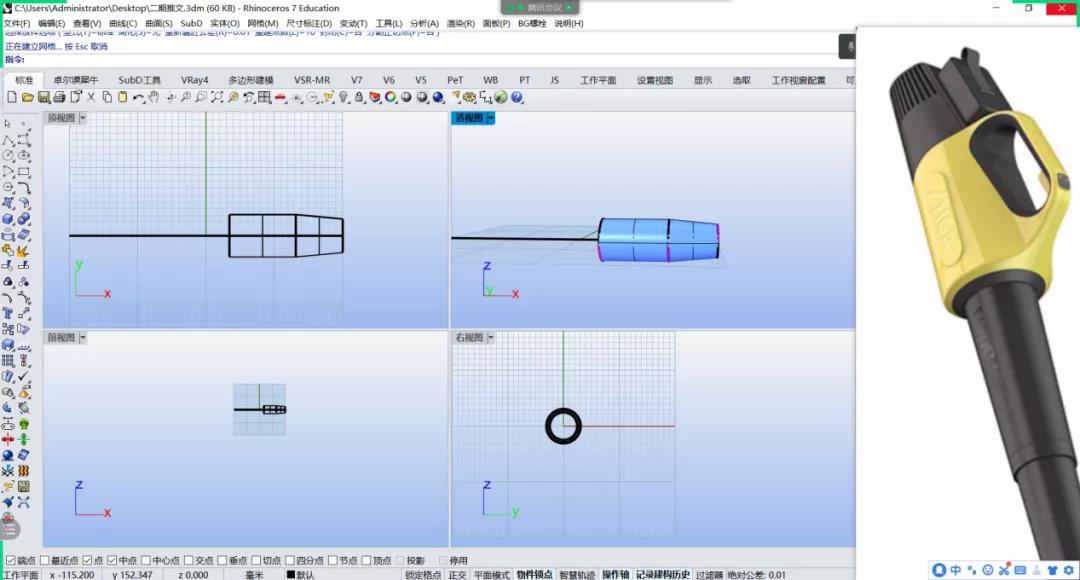

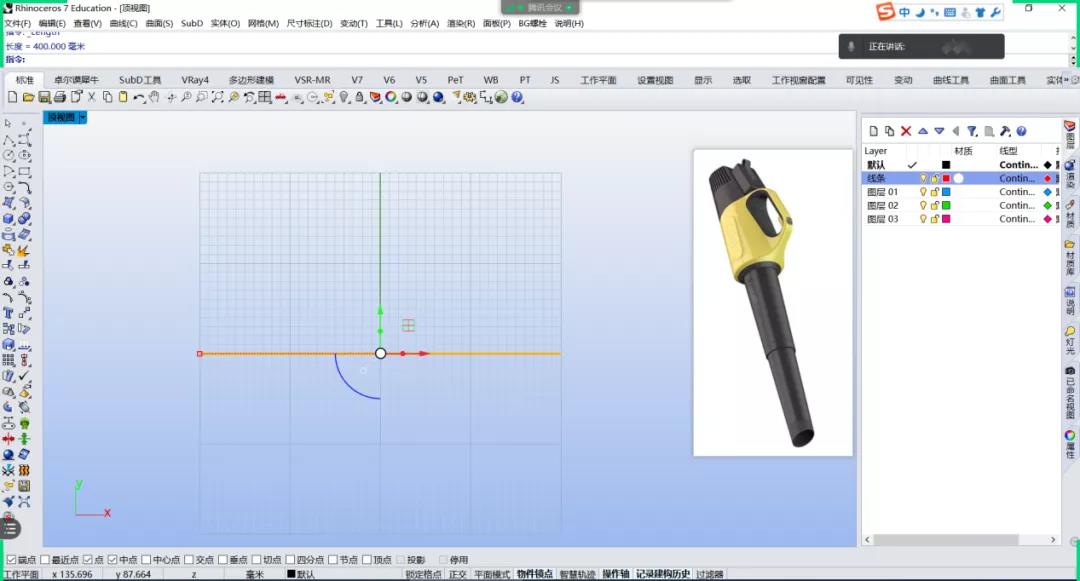

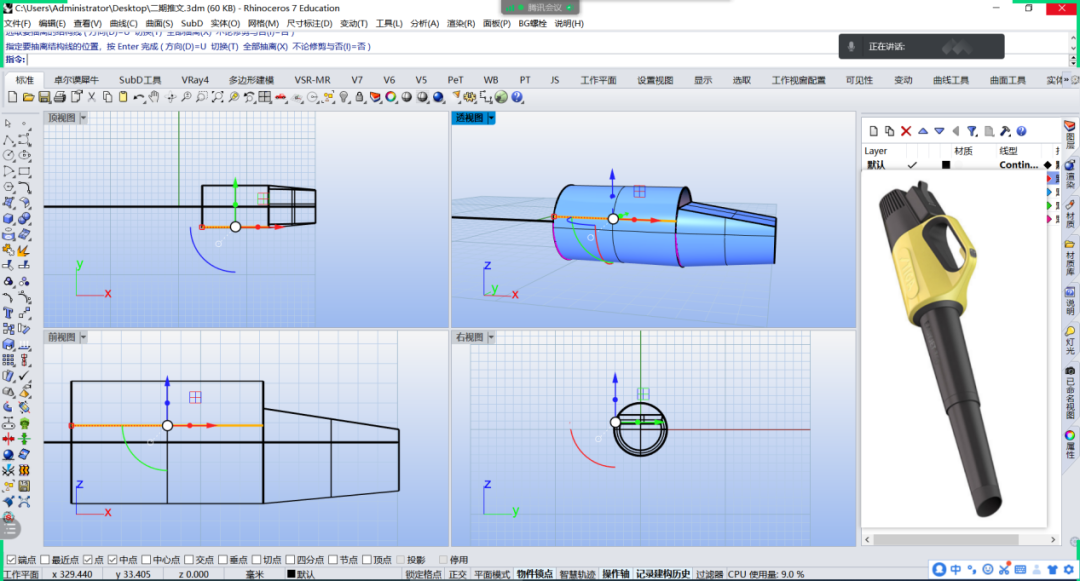

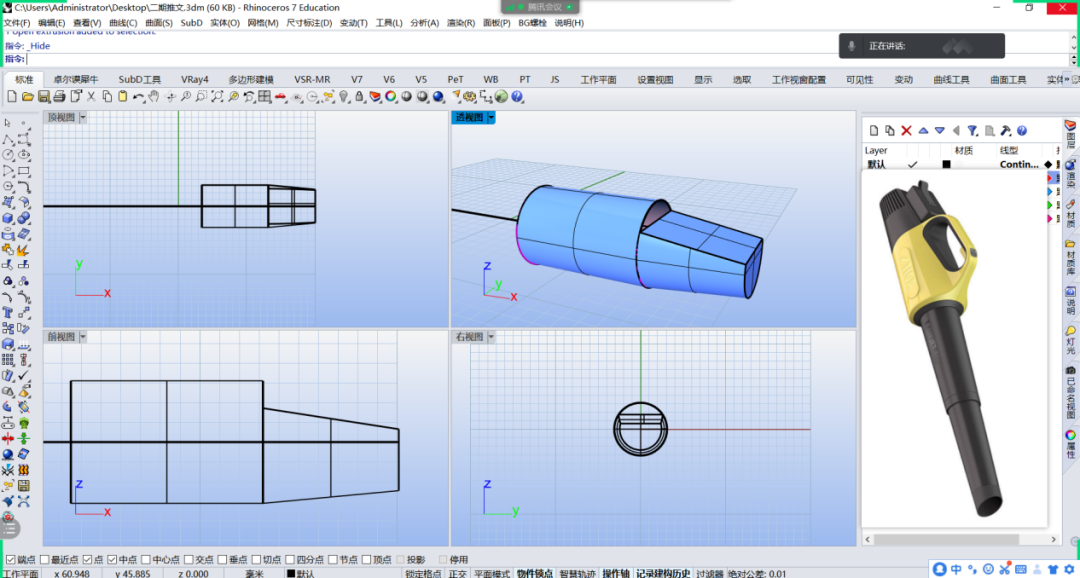

01、导入参考图，并划线确定产品尺寸比例。

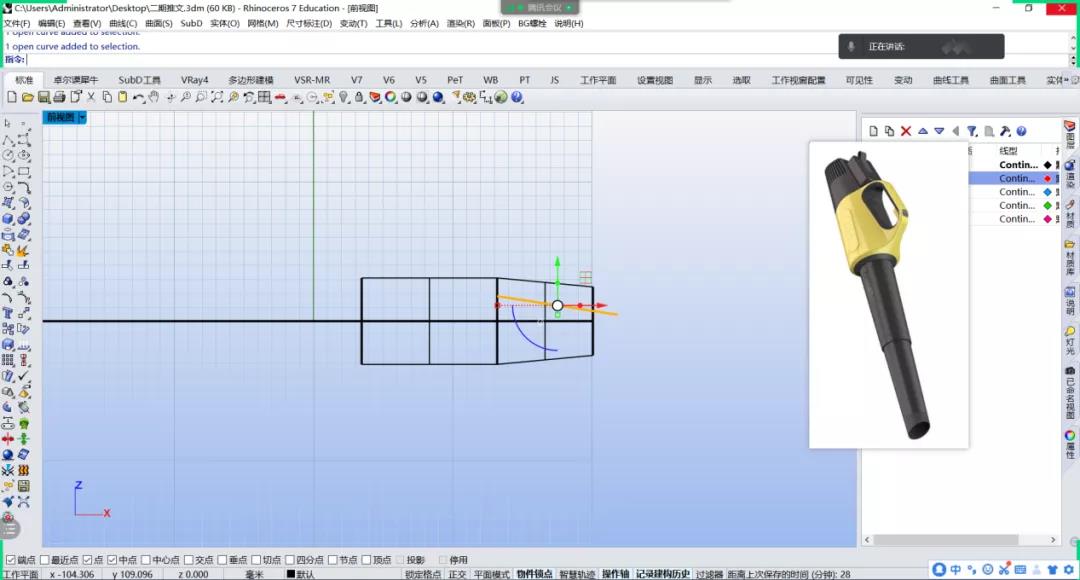

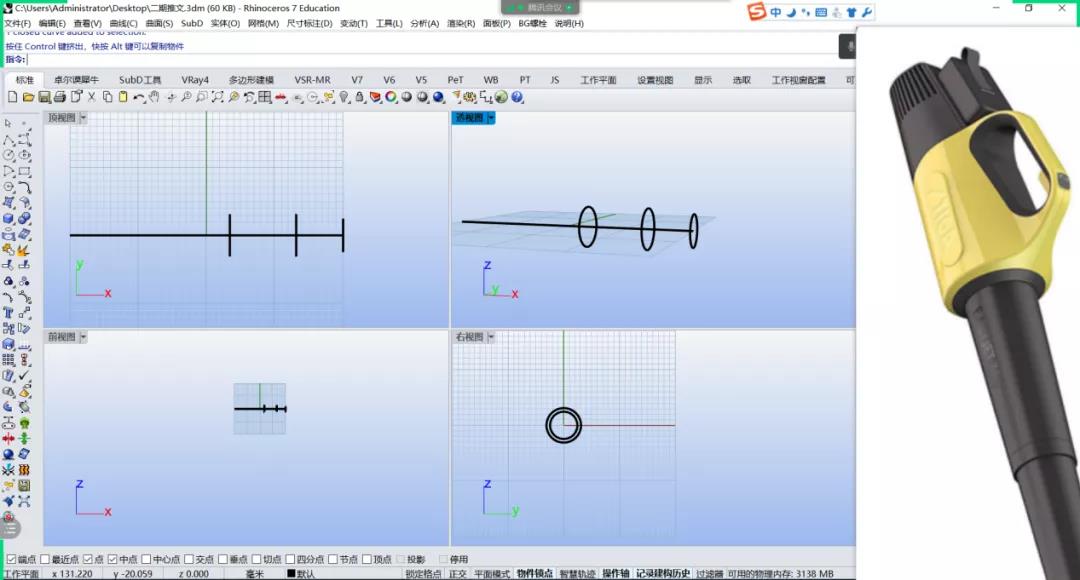

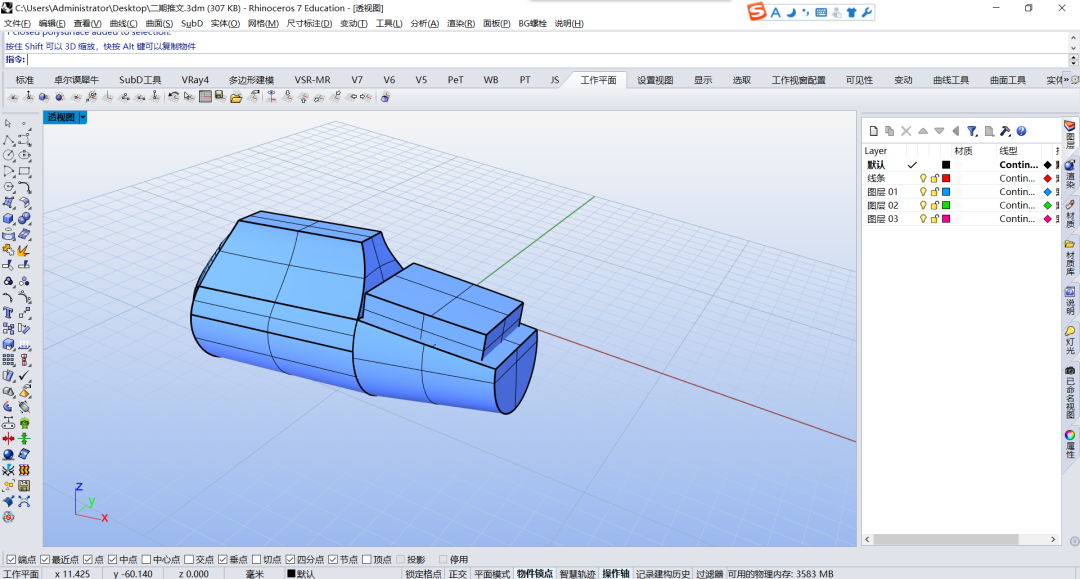

02、以右视图原点为圆心，画三个同心圆（注意尾部圆半径较小）。

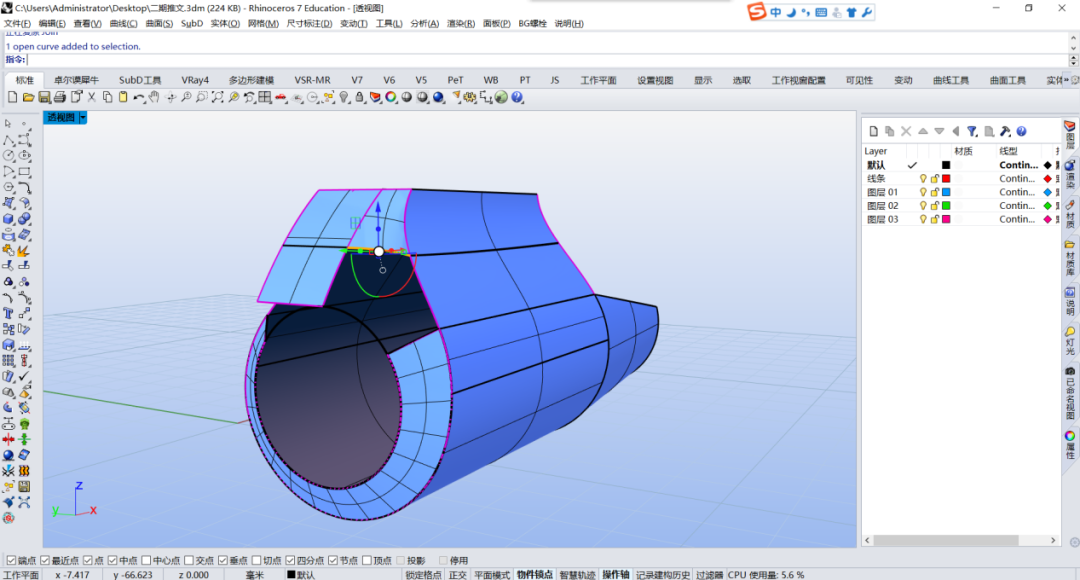

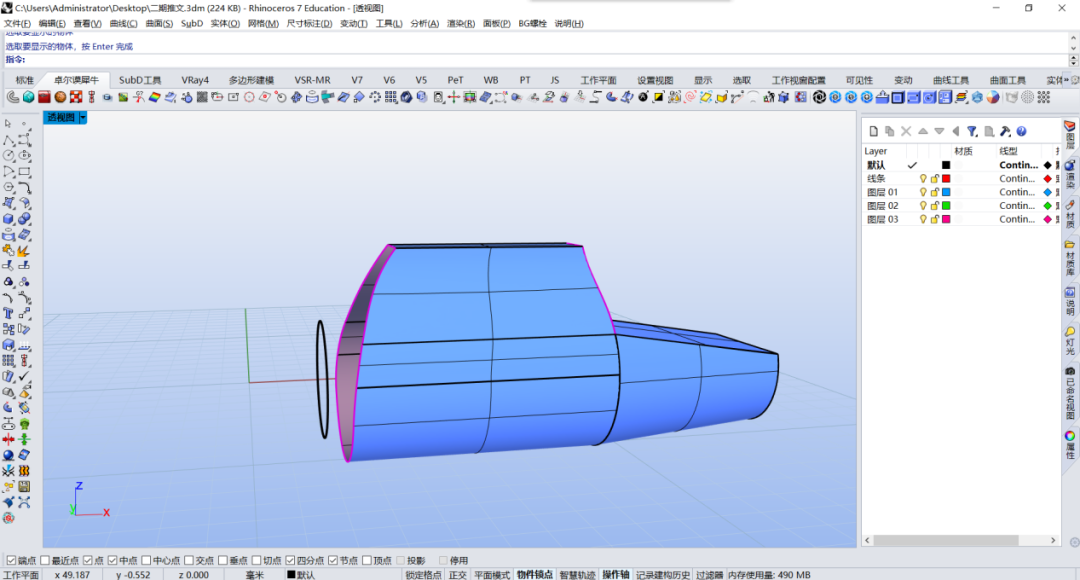

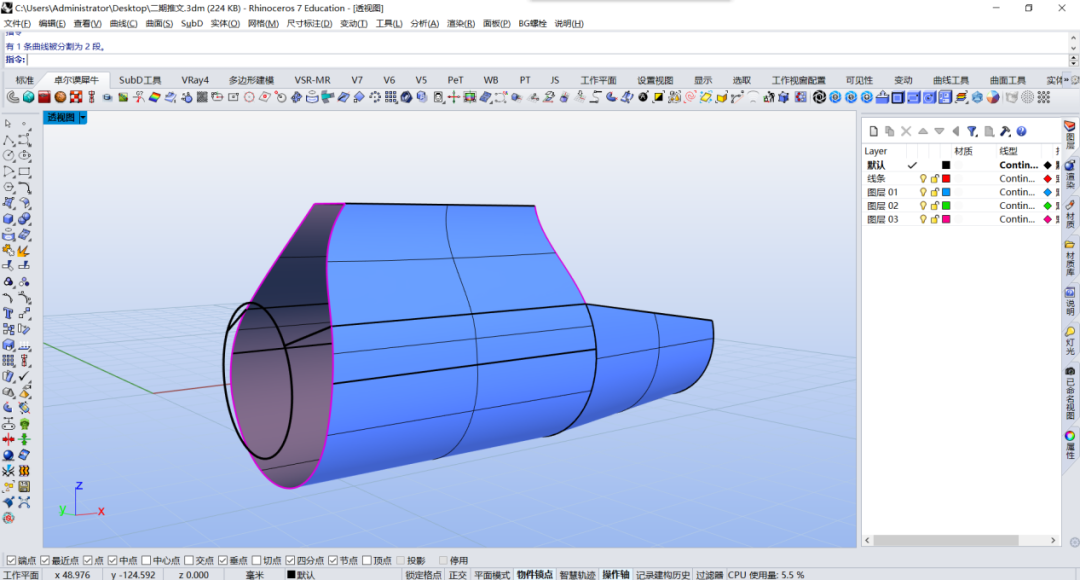

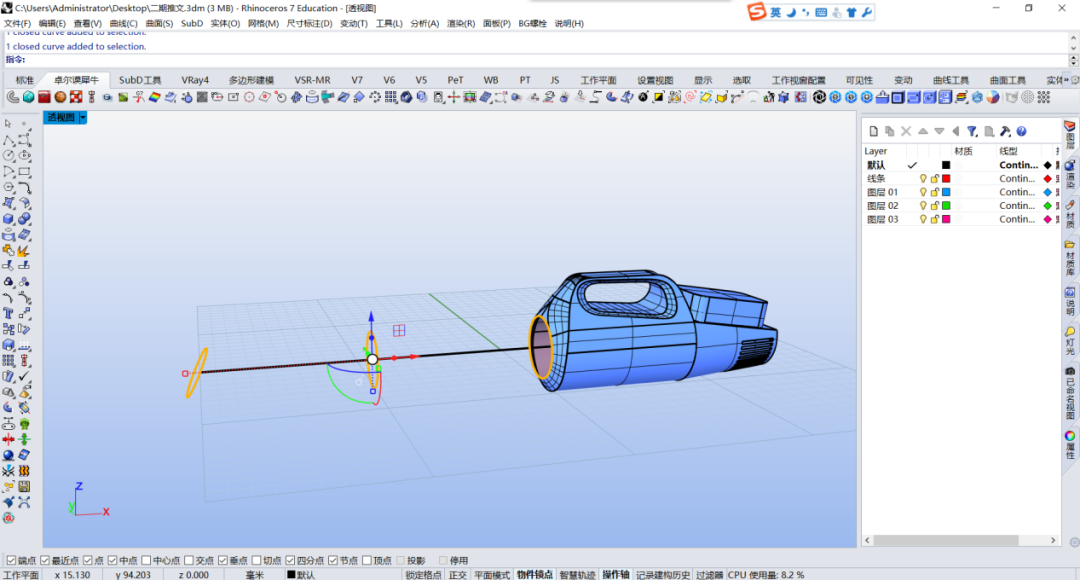

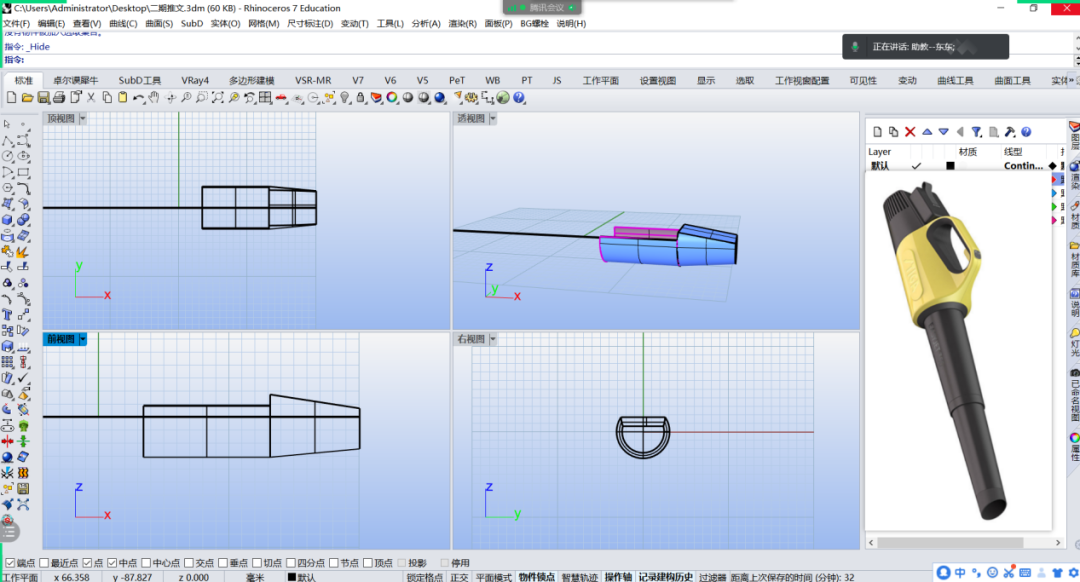

03、使用放样命令，将三个同心圆生面。

04、侧面画线。

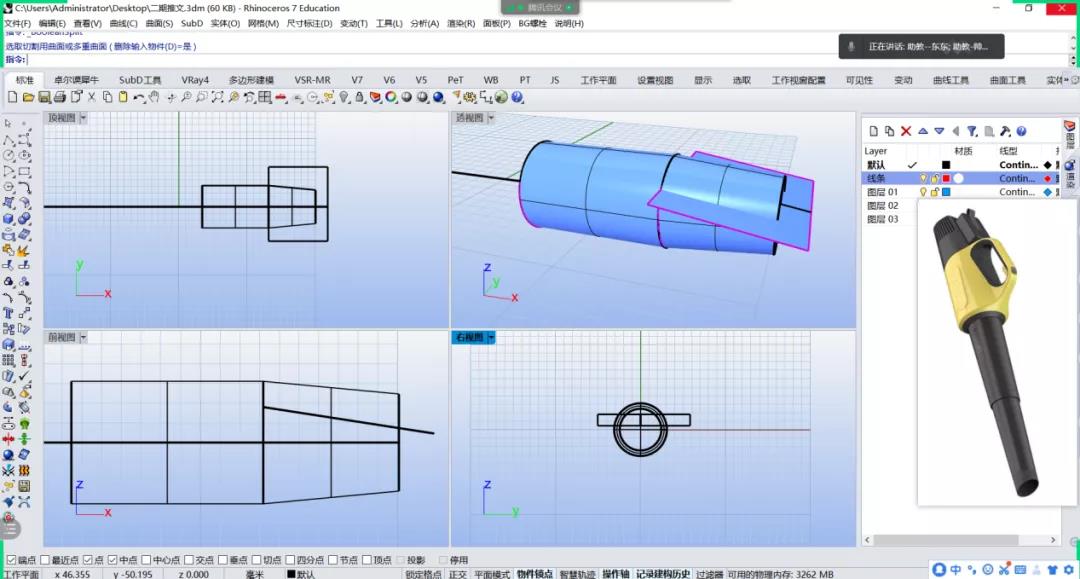

05、将线挤为曲面。

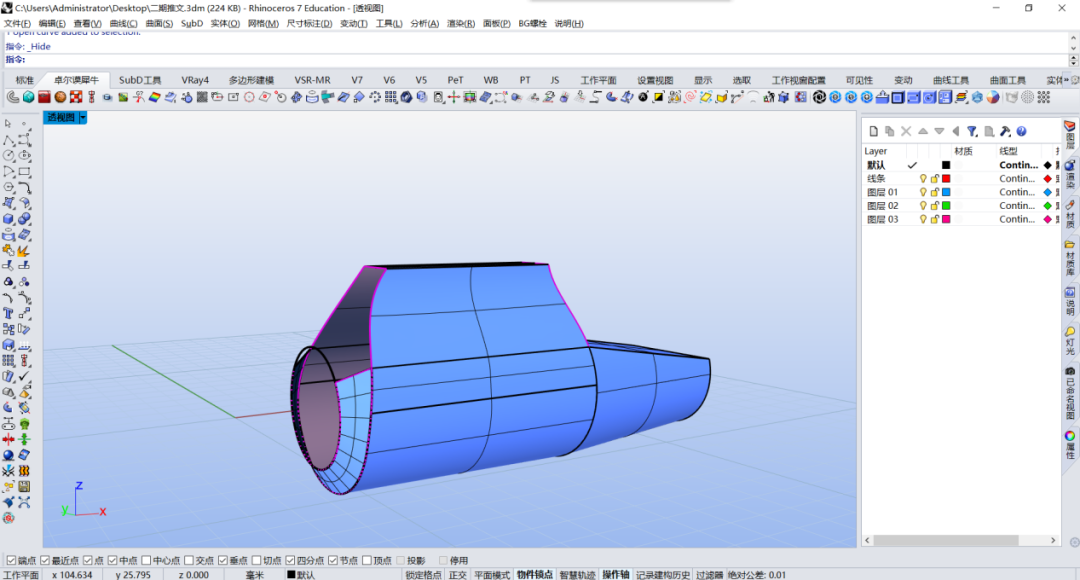

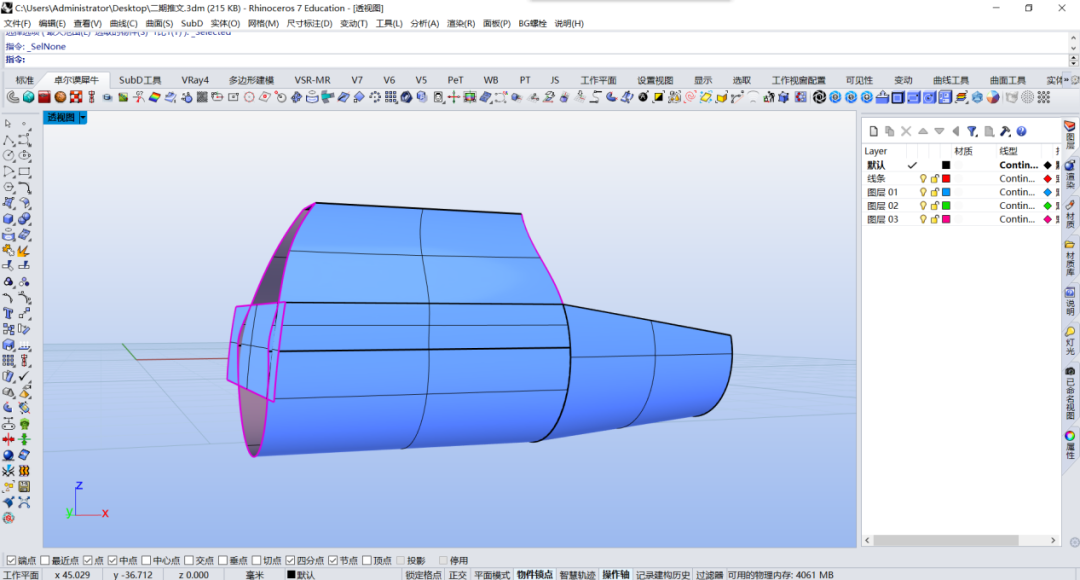

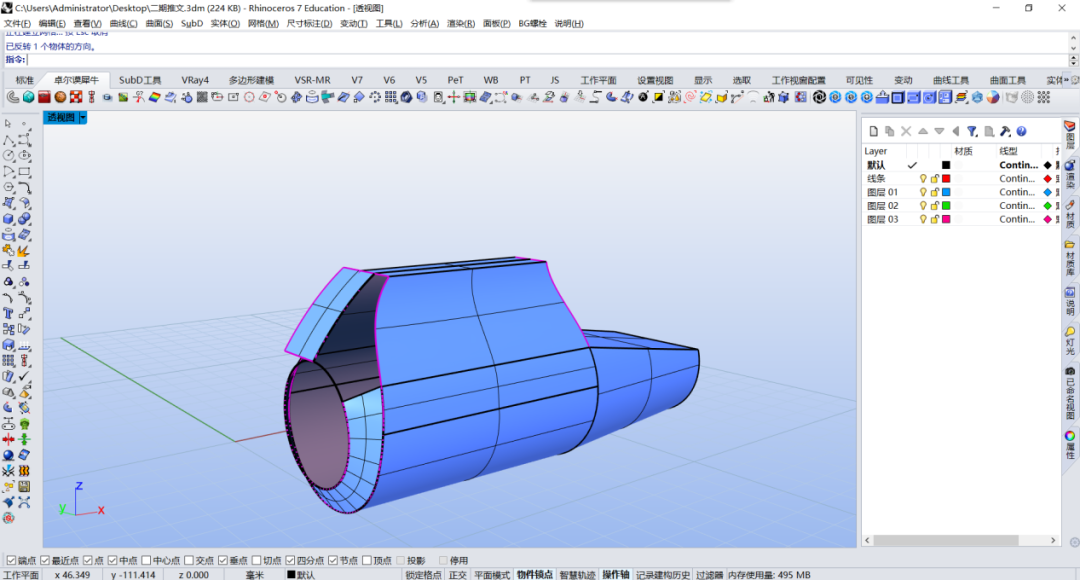

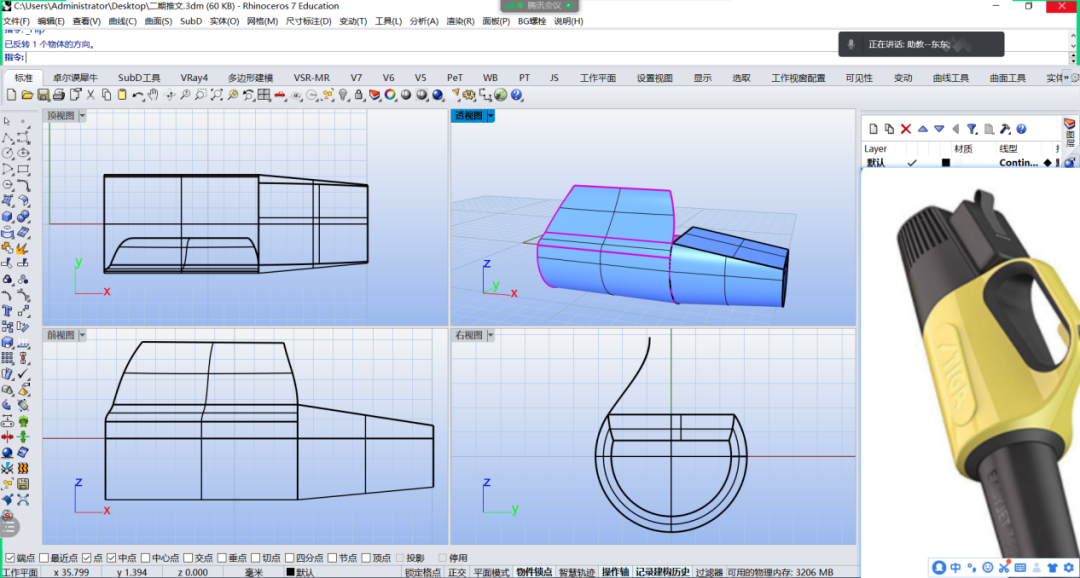

06、使用曲面分割尾部主体。

07、在中部合适位置处画线。

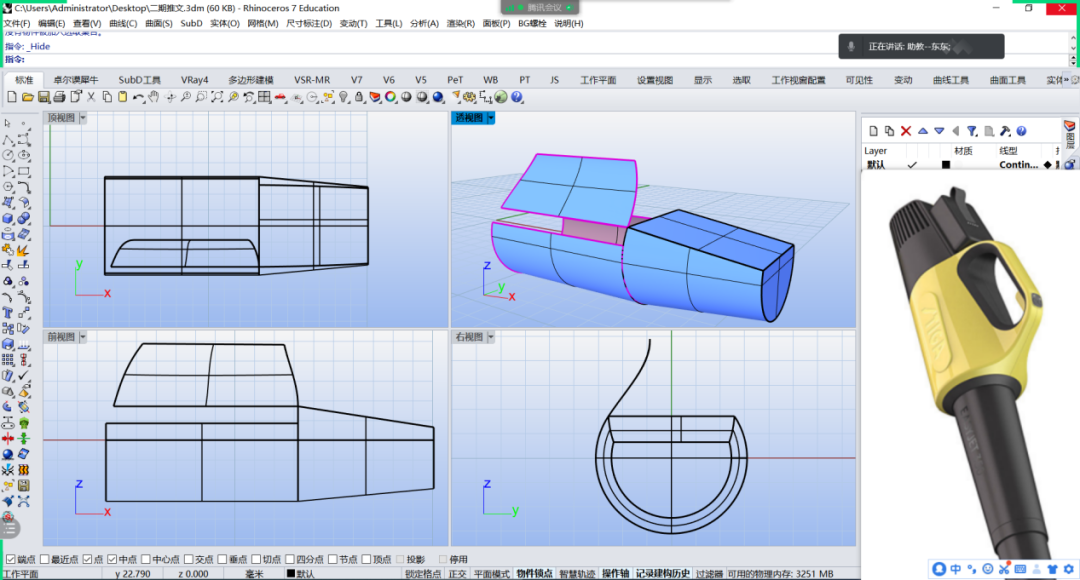

08、使用曲线修剪曲面。

09、画出顶部曲面空间造型曲线。

10、使用双轨扫描命令将空间曲线生面。

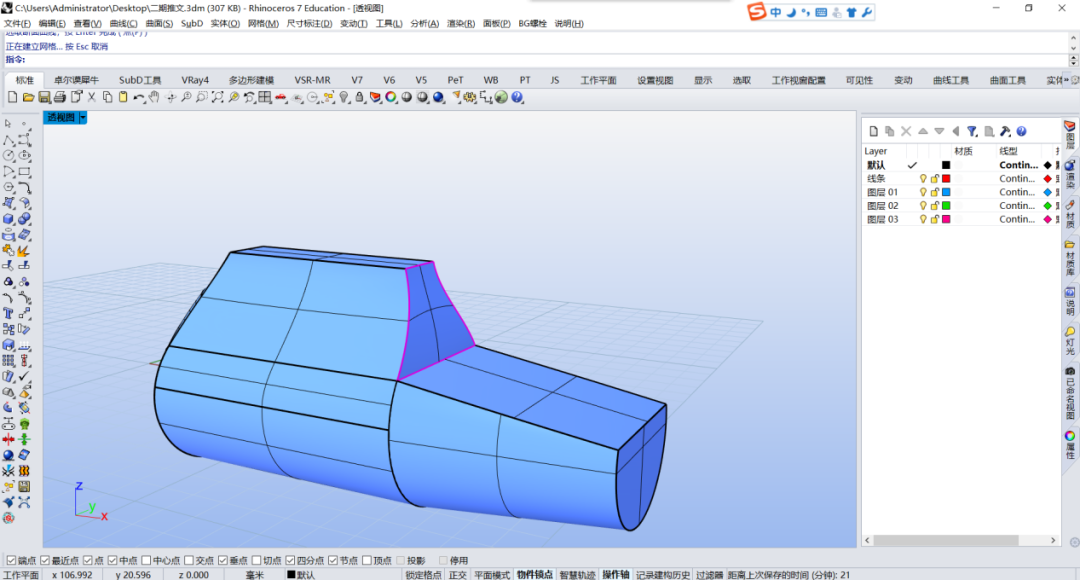

11、使用混接曲面命令混接曲面。

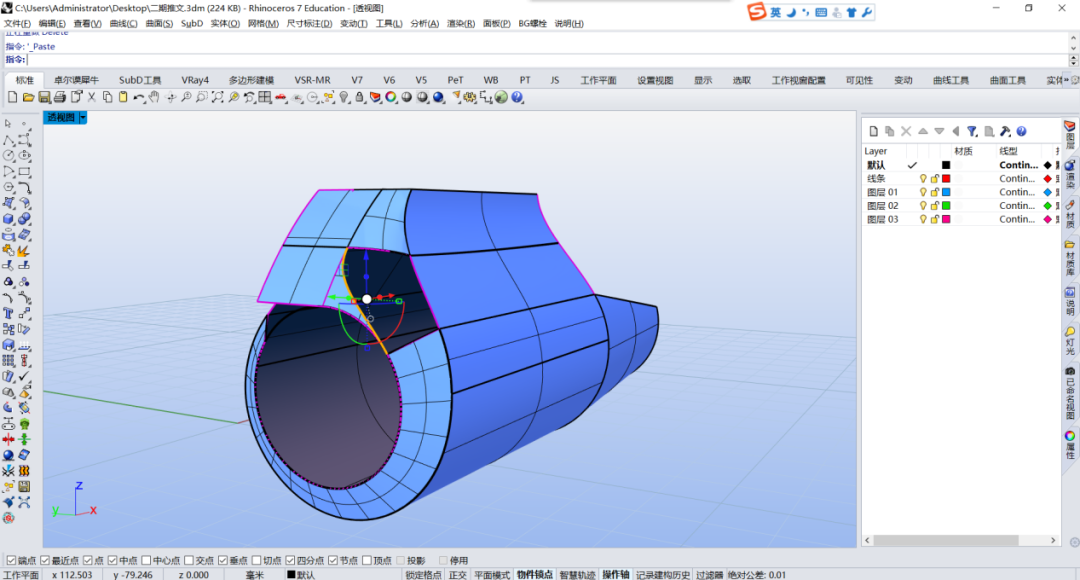

12、侧面混接可调曲线生面用于修剪曲面（使上下曲面边缘具备连续性）。

13、画出主体同心圆，并调整前后距离差。

14、侧面画出连接线。

15、使用双轨扫描生面。

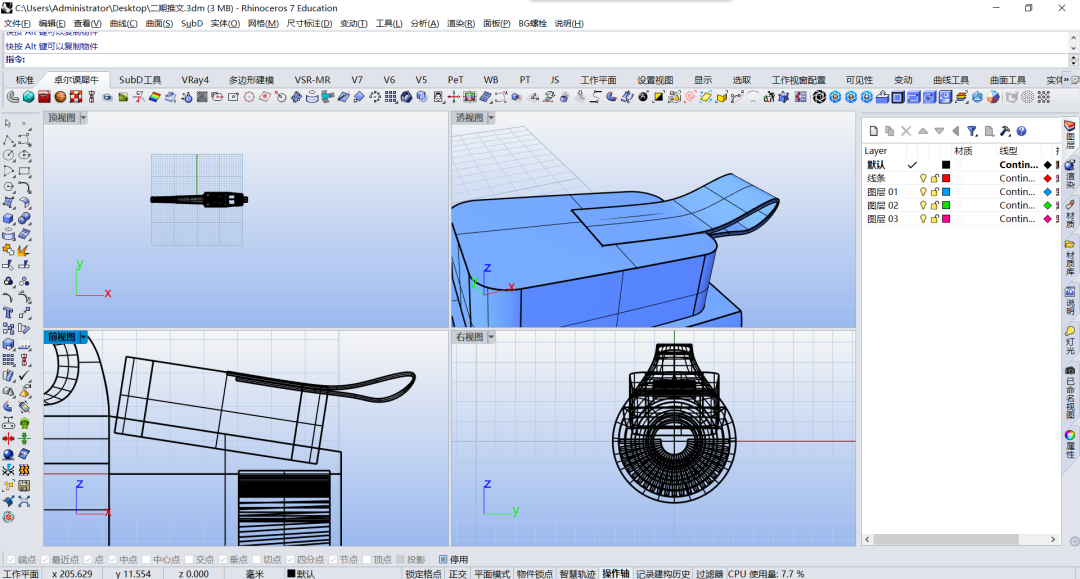

16、画出上下连接线并挤出曲面（注意连接线造型）。

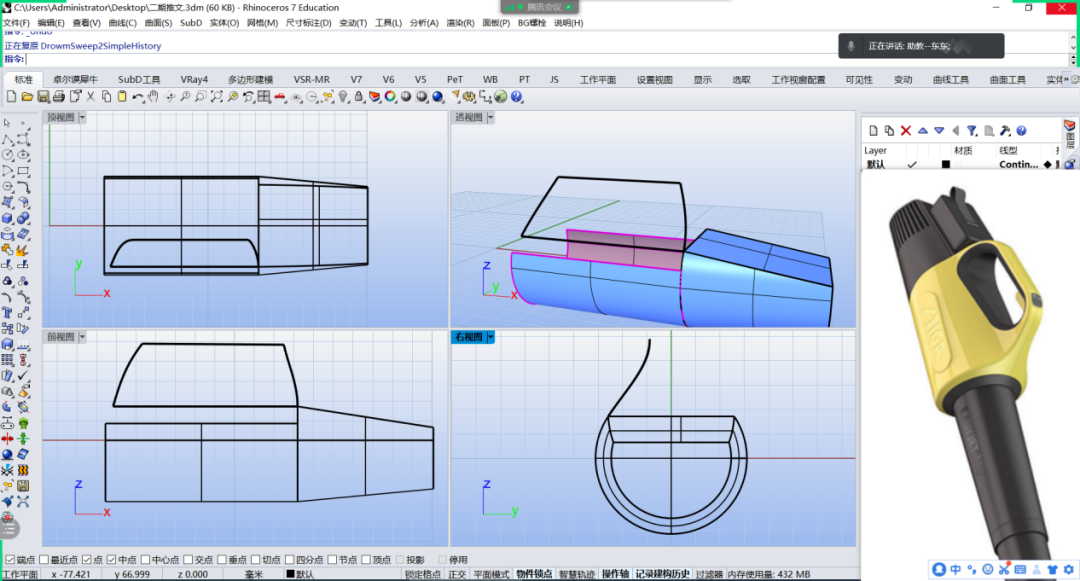

17、做横向分面并使用双轨扫描生面。

18、使用可调混接曲线命令，混接上下边缘曲线。

19、单轨扫描生面并用混接线修剪（单轨面注意匹配连续性）。

20、使用双轨扫描生面（注意匹配边缘连续型）。

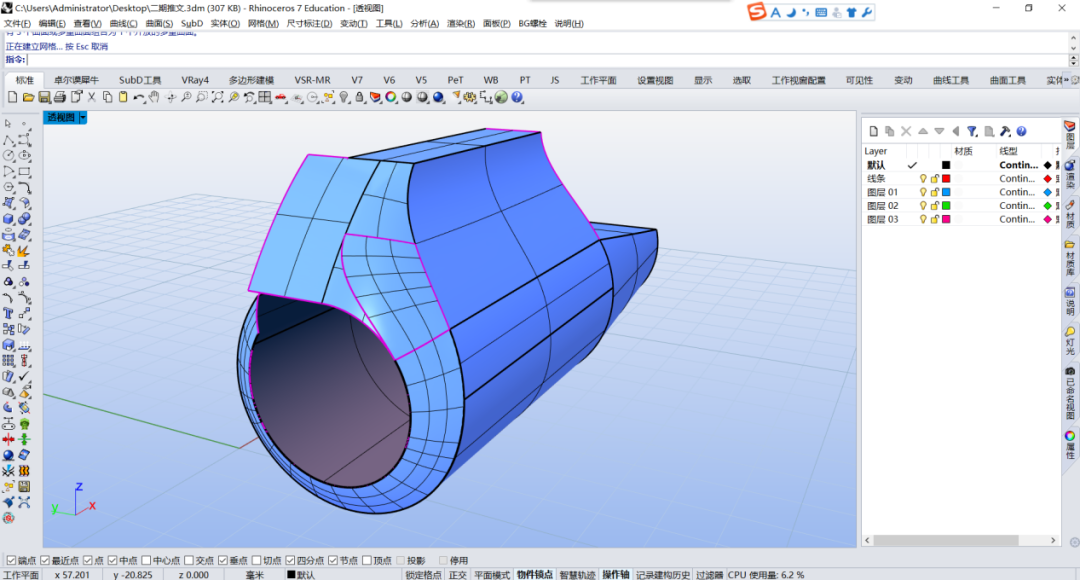

21、镜像曲面。

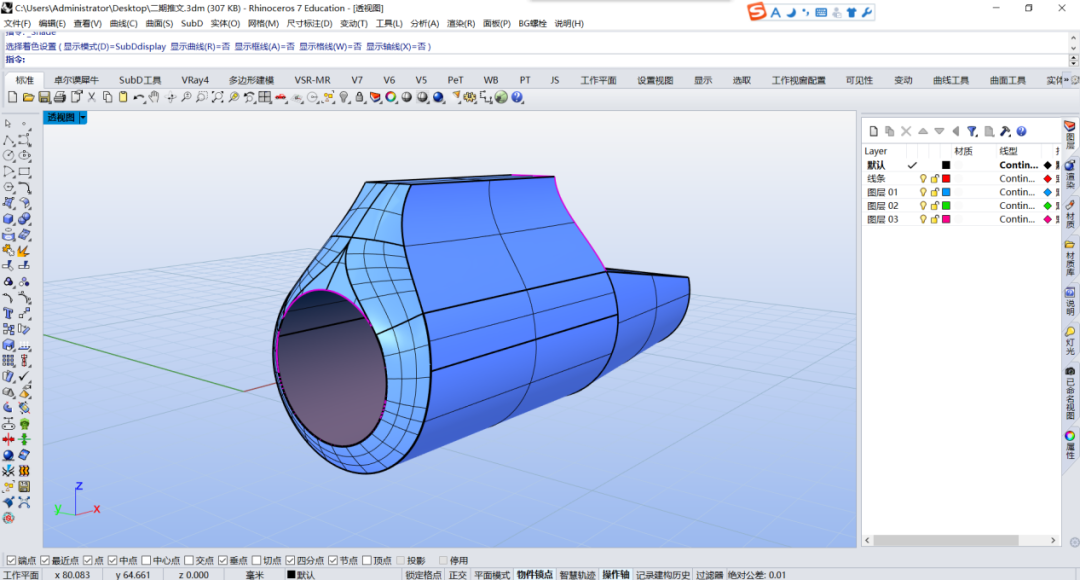

22、双规扫描生面。

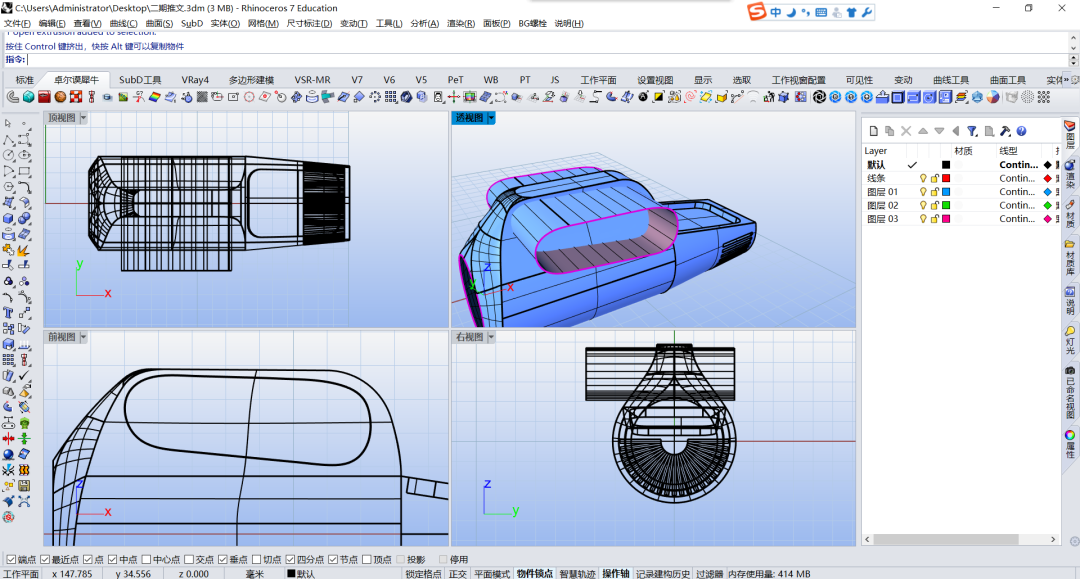

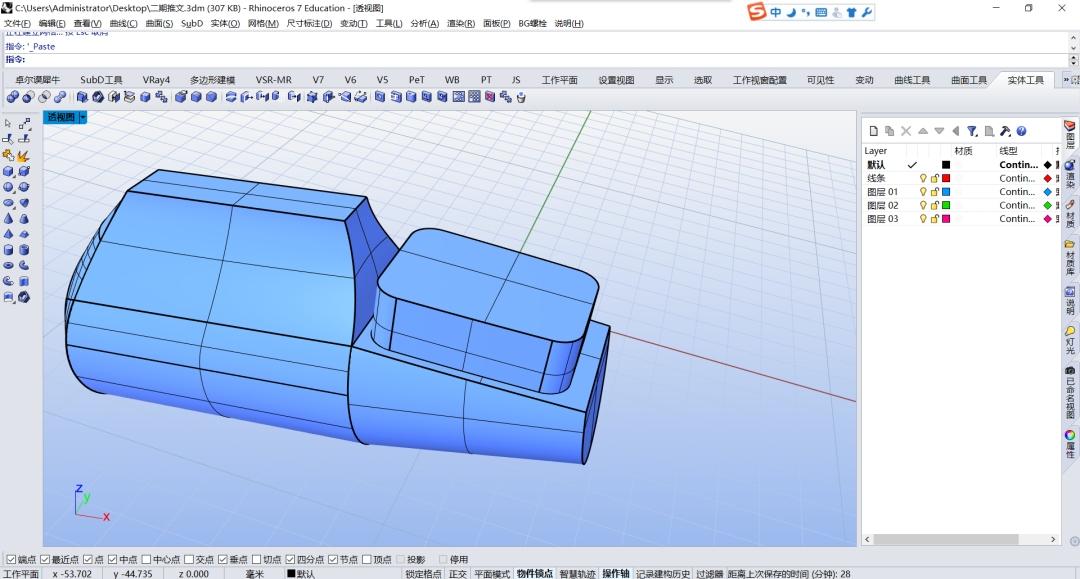

23、将工作平面设置在物件上并生成一个矩形。

24、将矩形倒角。

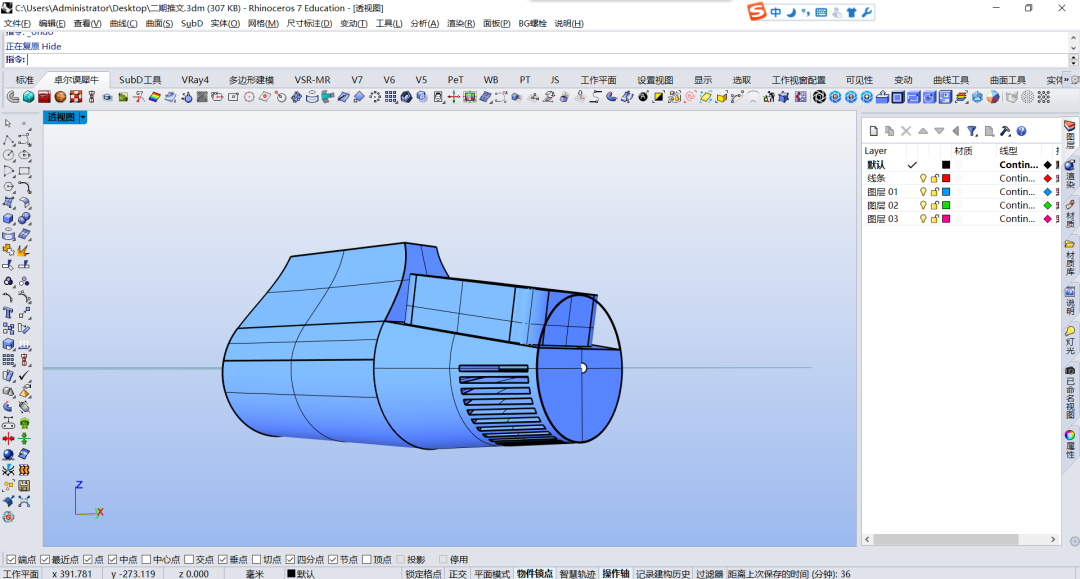

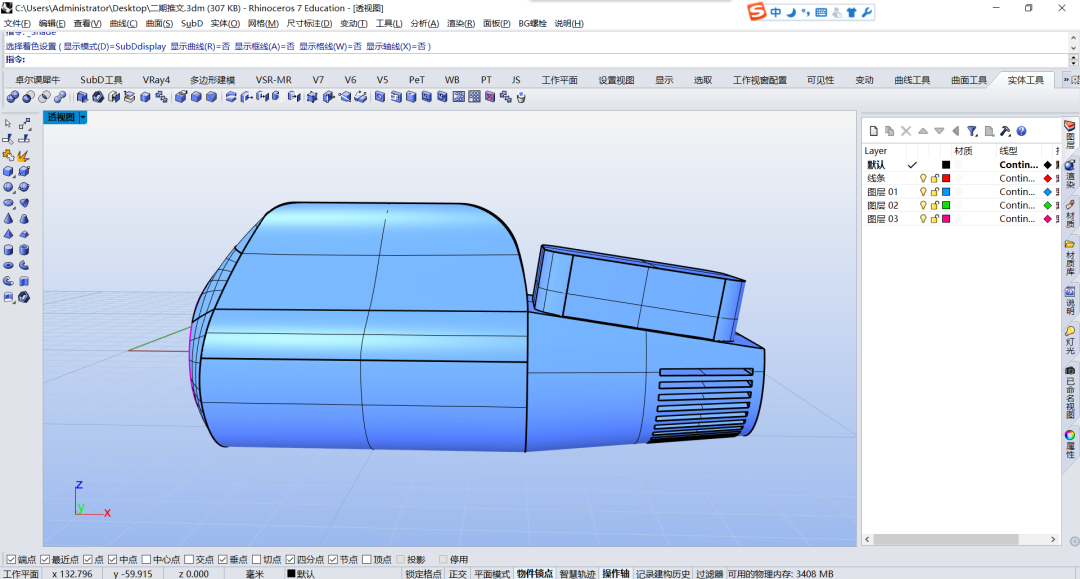

25、侧面画出镂空栅格并挤出实体。

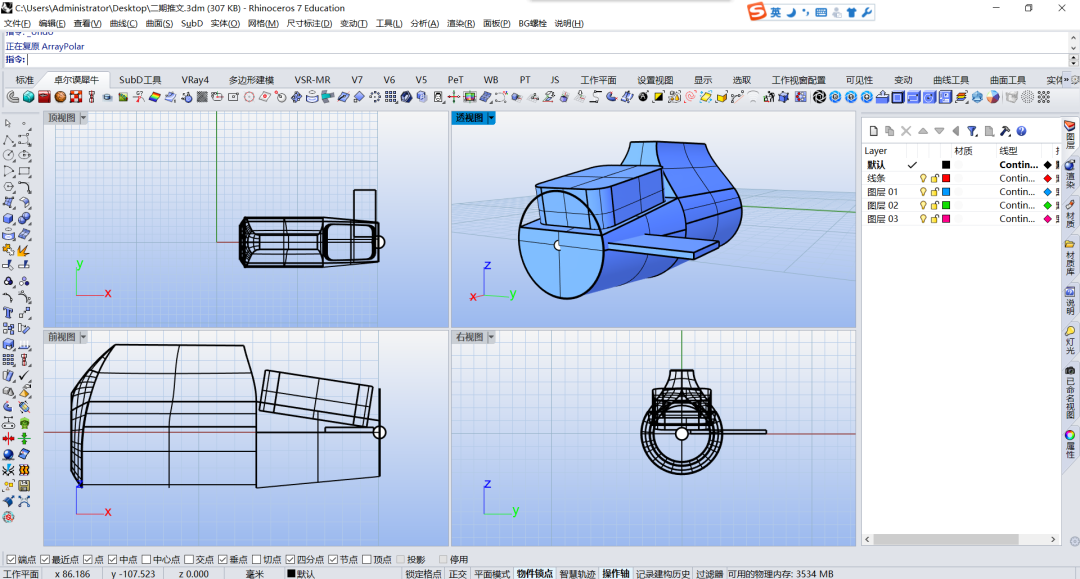

26、环形阵列后做布尔差集。

27、将顶部倒角。

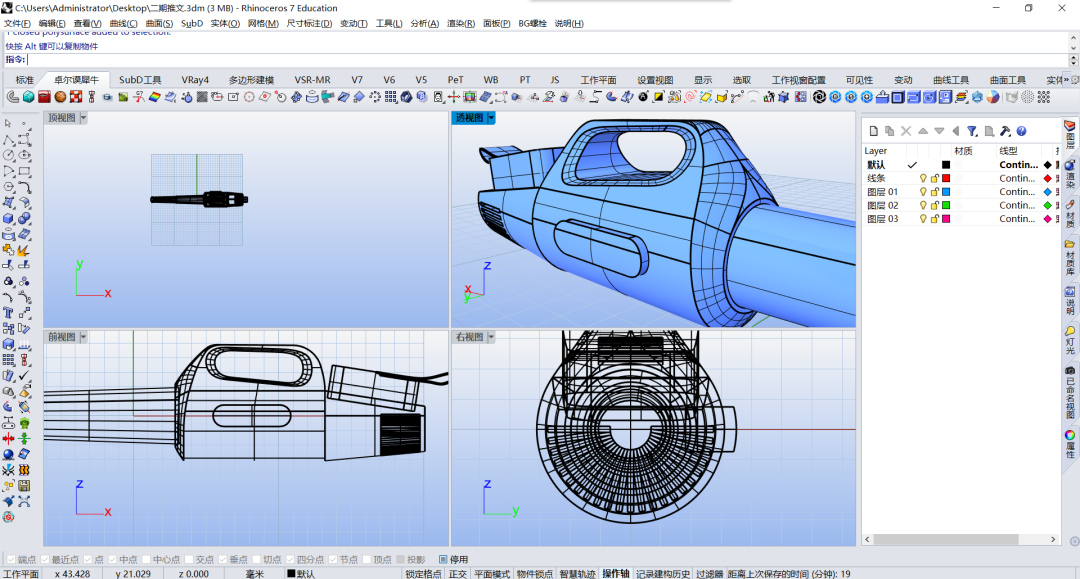

28、在侧面画出截面线并拉伸成面。

29、布尔差集。

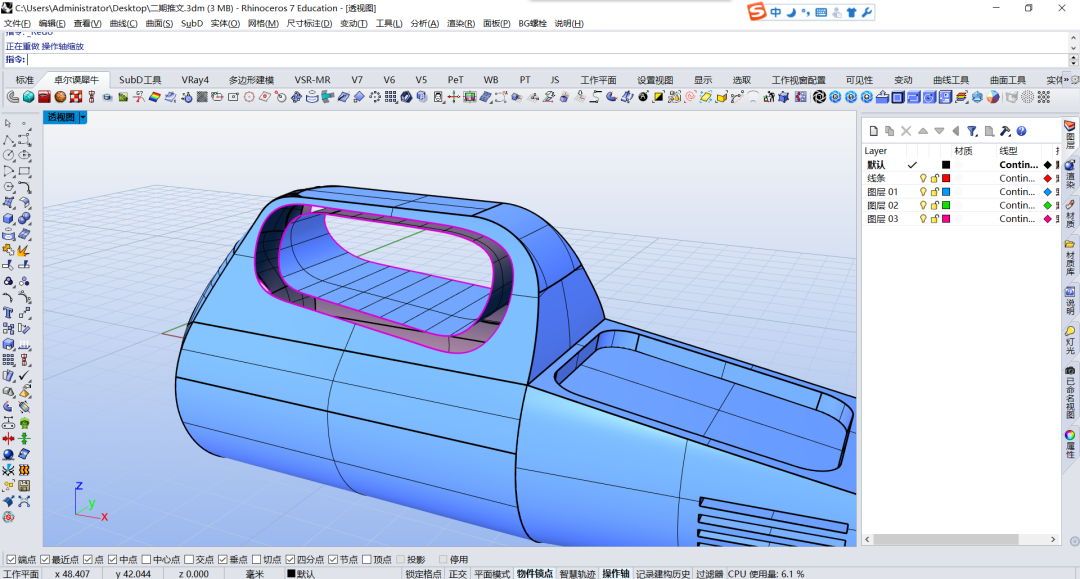

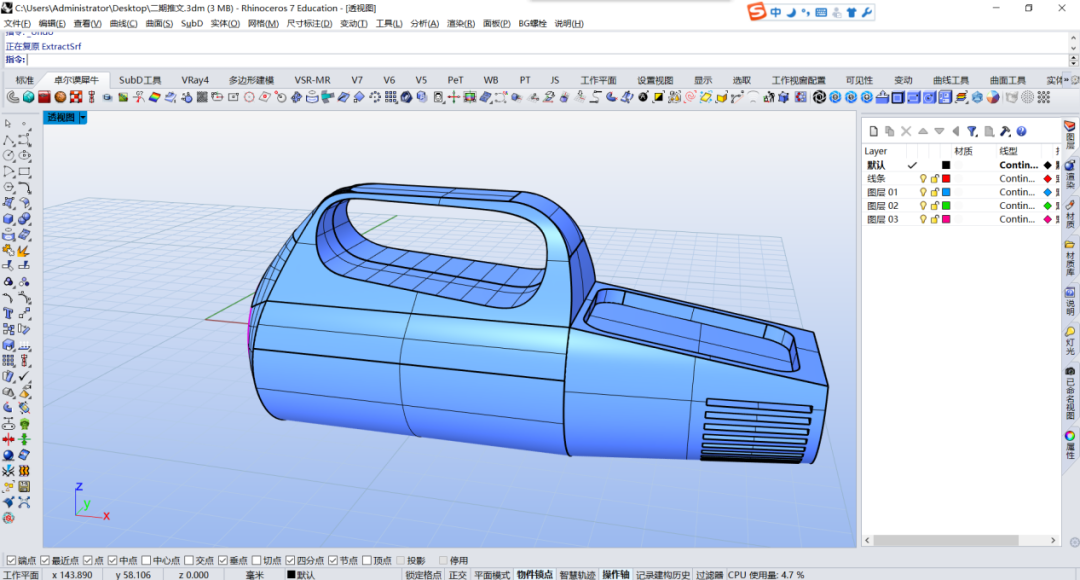

30、抽离曲面后精简偏移（留出距离差）。

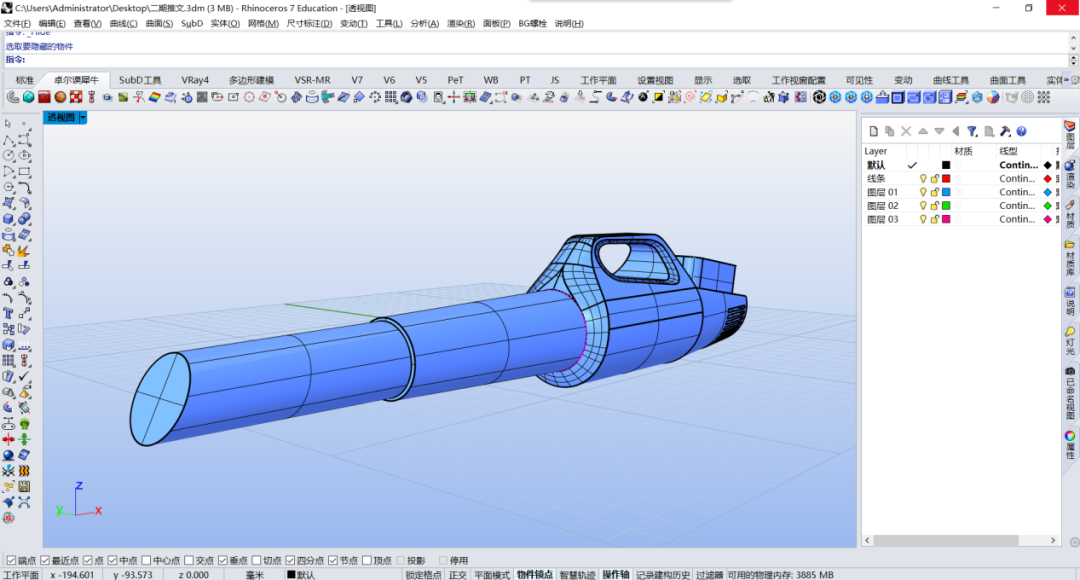

31、混接曲面后画出前部截面线。

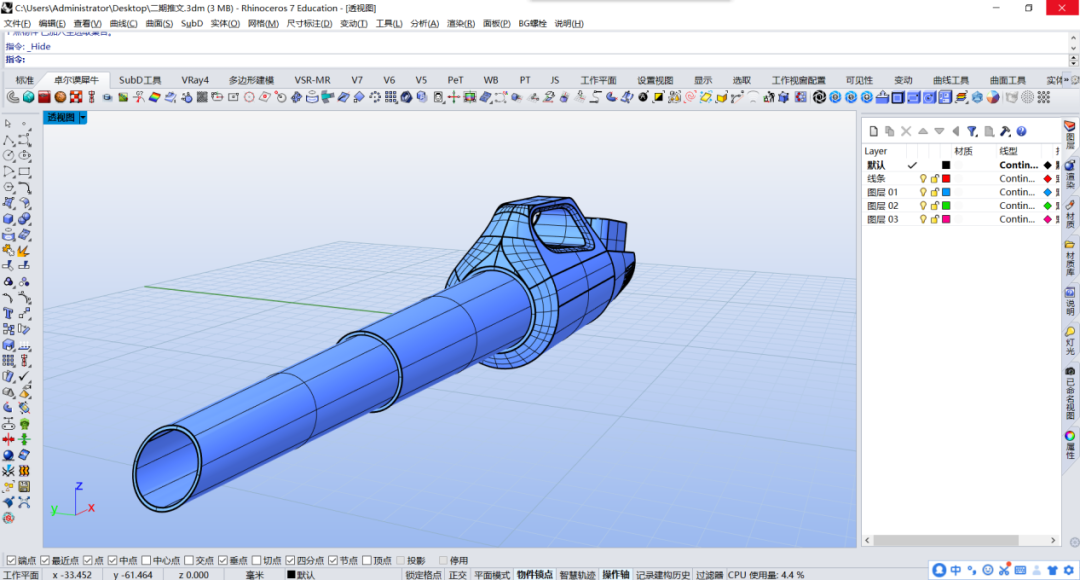

32、将截面线拉伸成体。

33、做分割与抽壳处理。

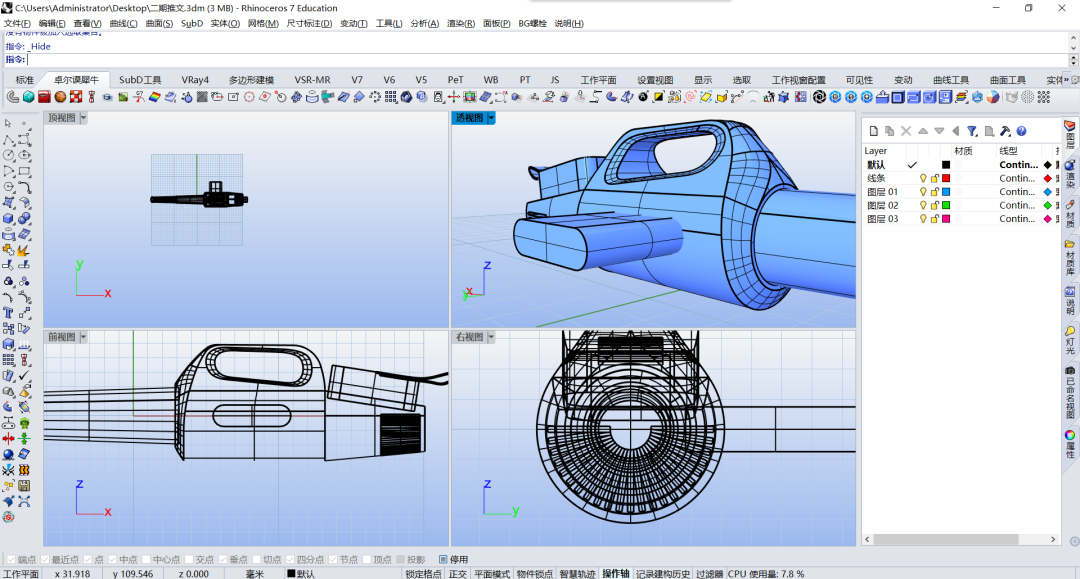

34、侧面画出电池环的截面线拉伸成体。

35、侧视图画出跑道圆并拉伸成体。

36、做布尔分割并将分割好的物件向外平移适当距离。

37、用文字工具生成文字实体。

38、做布尔分割。

39、做倒角处理。

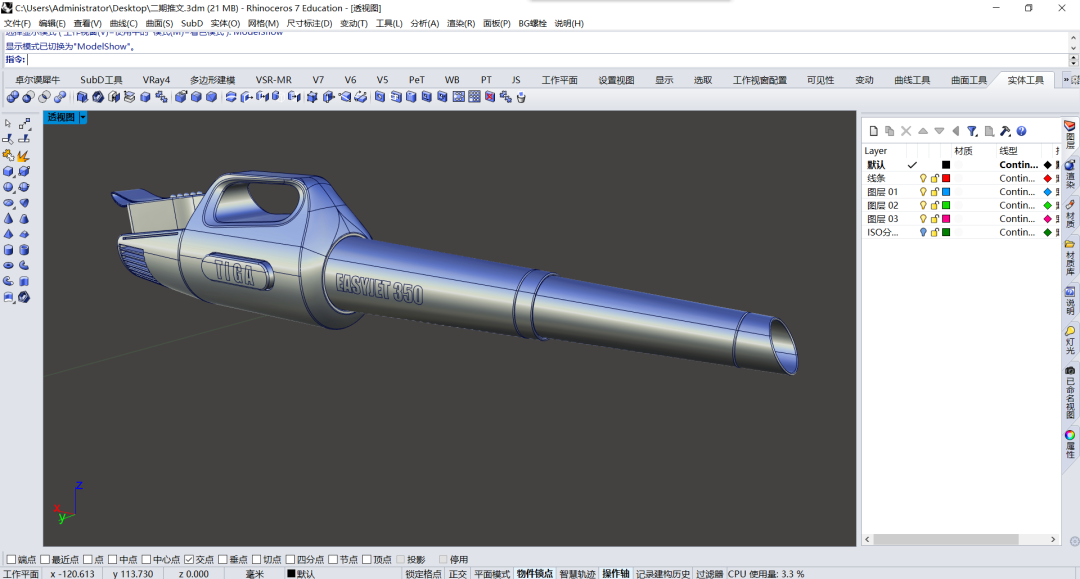

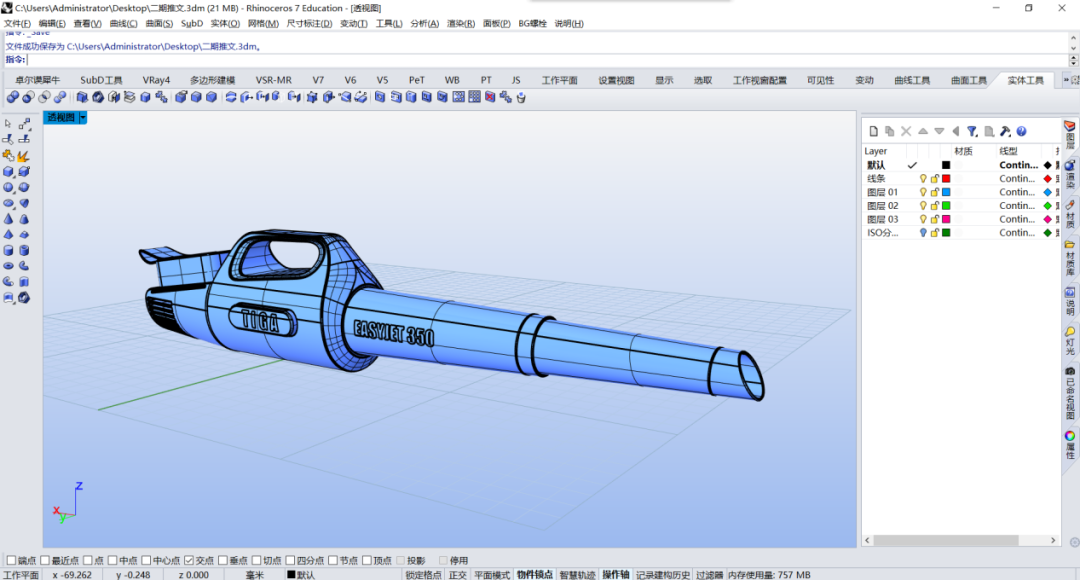

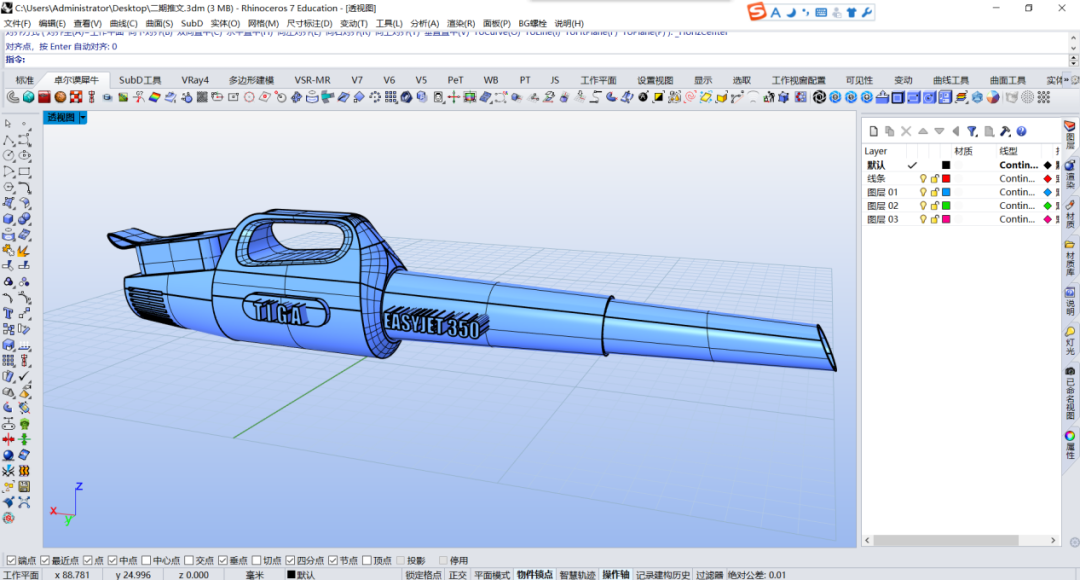

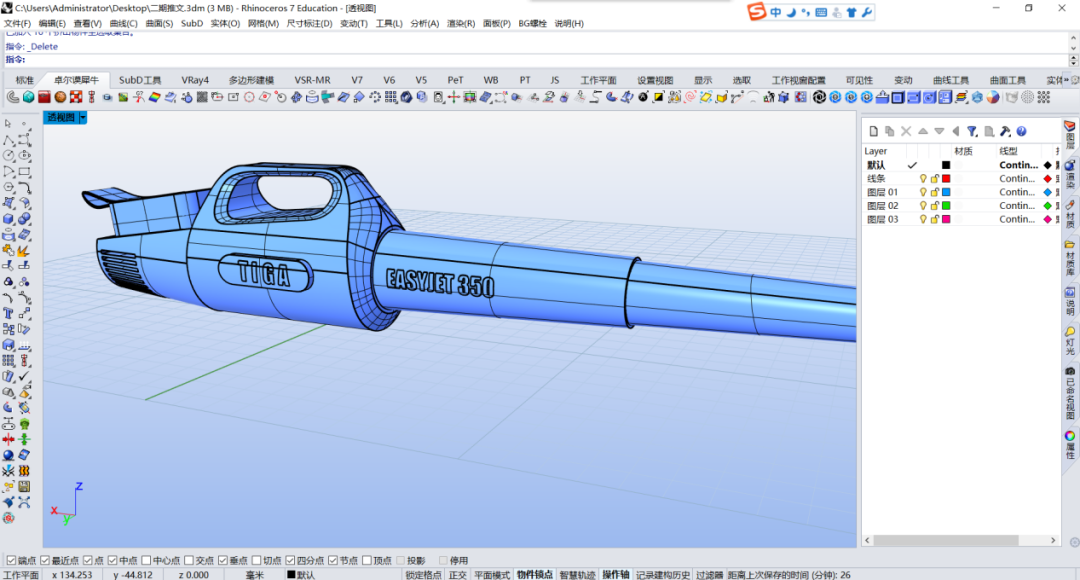

40、最终展示。
