犀牛建模教程


建模分析


本次教程的概念电钻整体为圆角造型，机身部分造型为跑道圆造型，但是因为本身没有三视图，这里用到透视图建模思路来把握整体造型比例和曲面趋势走向，基本思路是通过在透视图导入图来画好线来进行生面，最后进行相应的倒角处理，最后完成细节建模。


1.导入参考图到透视图；2.通过画线生成概念电钻的把手部分；3.对概念主体电钻部分进行倒角；4.进行细节调整。


建模步骤


01、打开犀牛，在犀牛透视图里导入参考图，选择底色图案-文件名称导入参考图，画一个圆柱作为参考，调整好位置。


02、首先从坐标原点开始画线，确定一下概念电钻的大致走向和方向，画出矩形线框，


03、画出前端的圆角矩形线，按住alt键进行复制，画好其它几条造型线。

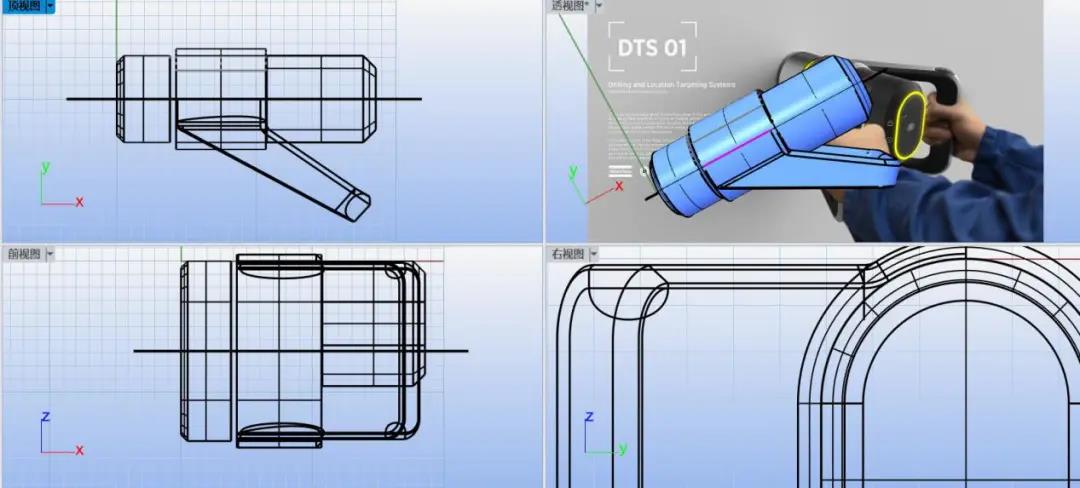

04、接着对前面画好的线进行生面处理，稍微调整一下各个面的前后关系，作出概念电钻的主体造型。


05、接下来将其中一个面进行抽离曲面，向外偏移一个厚度，画出概念电钻的把手部分线条，对应其它视图对线的造型趋势进行调整。

undefined



06、接下来将上面偏移的曲面进行ISO分割，通过放样生成把手的造型面，通过镜像对把手进行镜像。

undefined



07、将把手切割为一半，先做上半部分，随后对其进行镜像处理，对曲面进行倒角，随后对曲面进行偏移，偏移厚度选择5mm。


08、接下来复制连锁边缘线，生成圆管，对把手部分进行修剪。

undefined



09、通过复制连锁边缘线，使用双轨工具，对面进行时斜角处理。




10、对前面部分进行复制连锁边缘线，进行同样的操作，复制-圆管-修剪-封面，然后对上下两部分进行对称，这部分就做好了。

undefined



11、随后制作后面的充电口部分，调出之前隐藏的线条，使用放样命令对其进行生面处理。

undefined



12、接下来利用之前画好的整体轮廓进行倒角处理。

undefined



13、接下来制作把手部分的曲面，通过抽离曲面，将把手底部的面进行删除，使用混接曲面命令对把手部分进行补面处理。

undefined



14、将把手部分进行组合，切割为一部分，做镜像处理，再次进行组合。

undefined



15、对模型进行画分模线，拉伸成面，然后偏移成体，最后进行布尔差集处理，对模型进行分模。

undefined



16、最终完成后效果如图。

undefined
